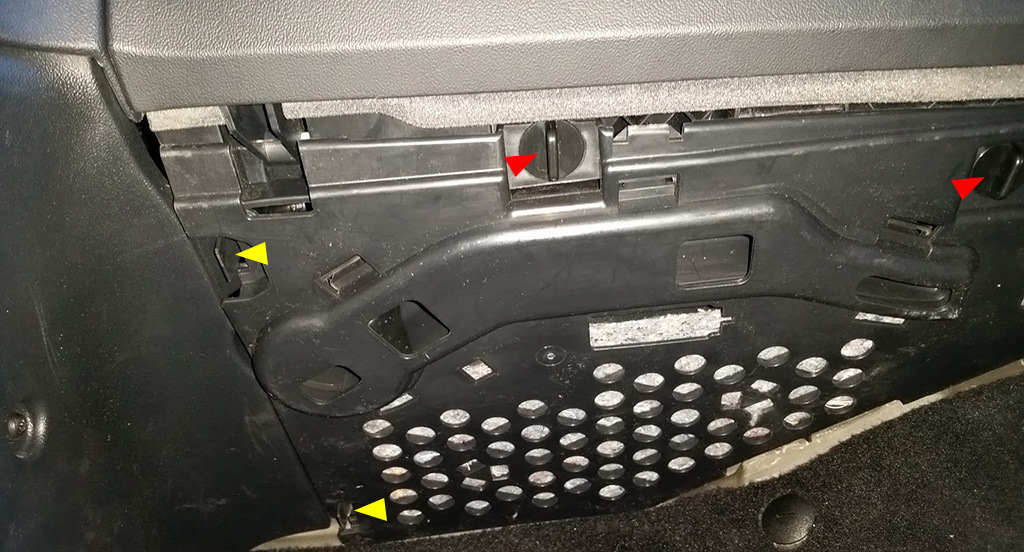

1) Снимаем под бардачком нижнюю панель. Для этого поворачиваем на 90 градусов пластиковые фиксаторы 2шт (красные стрелочки) и нажимаем (вправо по картинке) фиксаторы желтого цвета, тоже 2шт.

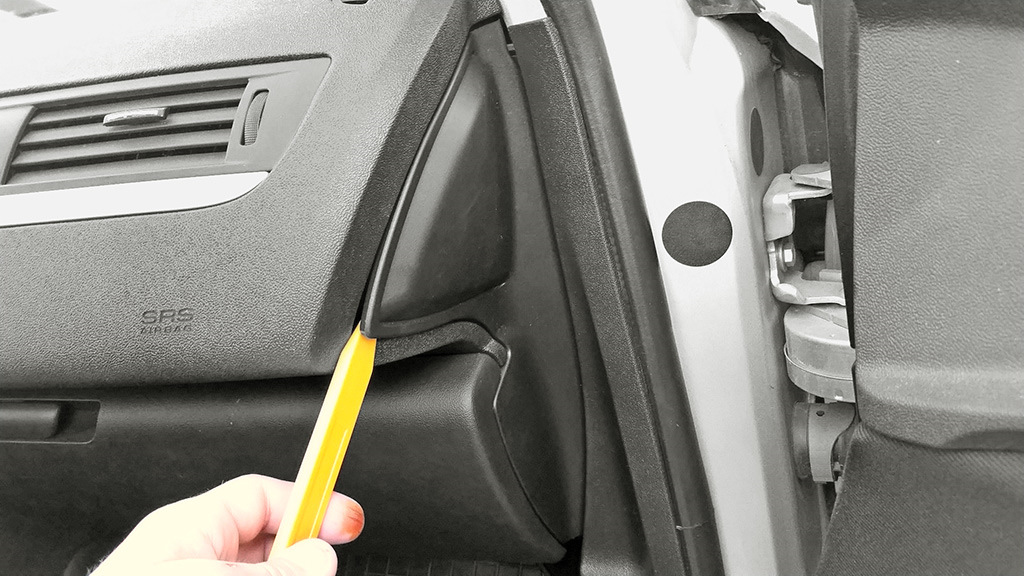

2) Снимаем боковую накладку, начиная с места как на фото

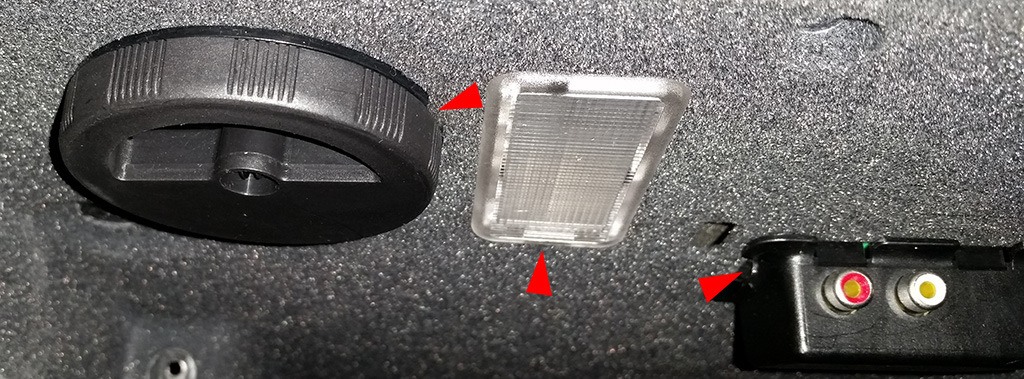

3) Открываем бардачок и внутри снимаем:
— крышку воздуховода, место отмечено стрелочкой, просто поддеваем там лопаткой
— плафон освещения, поддеваем в месте отмеченной стрелкой, в дальней стороне от вас и вынимаем плафон в сторону от вас. Отсоединяем разъем.
— блок входов магнитолы, нажимаем на ушки с 2-х сторон, отмечены стрелочками и сначала выводим вниз переднюю часть, потом выводим блок на себя (сзади ушки крепятся за потолок). Отсоединяем разъем.
4) Теперь самый не простой момент. Надо снять крышку бардачка.
Для этого надо:
— Сначала отсоединить элемент плавного открытия
— Затем вынуть оси крепления бардачка.

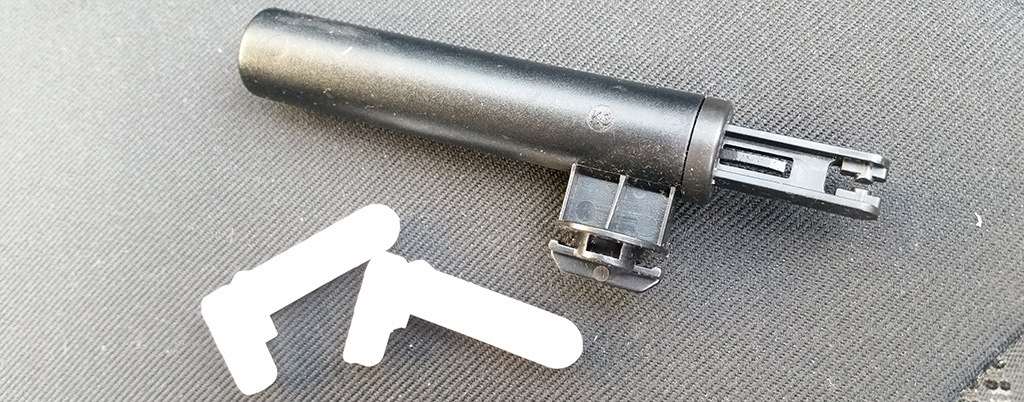

Чтобы отсоединить элемент плавного открытия, нужно В ОТКРЫТОМ ПОЛОЖЕНИИ крышки, давить на шток элемента вниз. Чтобы было более понятно, что он из себя представляет и как снимается приведу несколько фото:

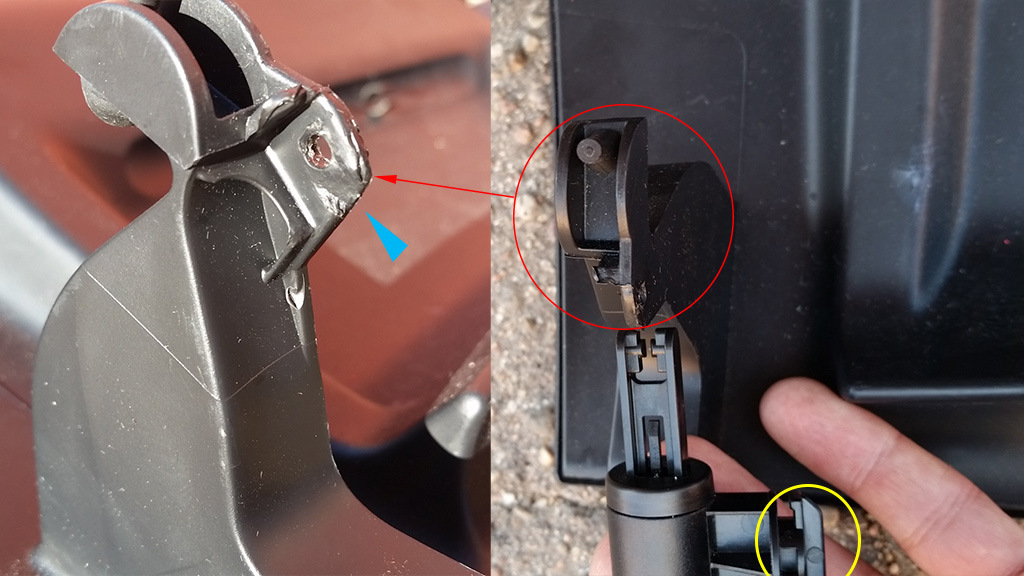

Голубая стрелка показывает скос, куда нужно вставлять и также вынимать крепление. Также видно что из себя представляет тяга, которая крепится. Желтым кружком отметил крепление в корпус бардачка. Чтобы вынуть сам элемент, его нужно повернуть на 90 градусов.
Вот место его крепления:
Далее нужно вынуть оси крепления. Это белые бобышки с ушком, видно на фото. ВЫНИМАЕМ ОБЕ ОСИ В ЛЕВУЮ СТОРОНУ! Чтобы их вынуть, нужно засунуть руку снизу бардачка и нащупать с обратной стороны ухо этой оси.

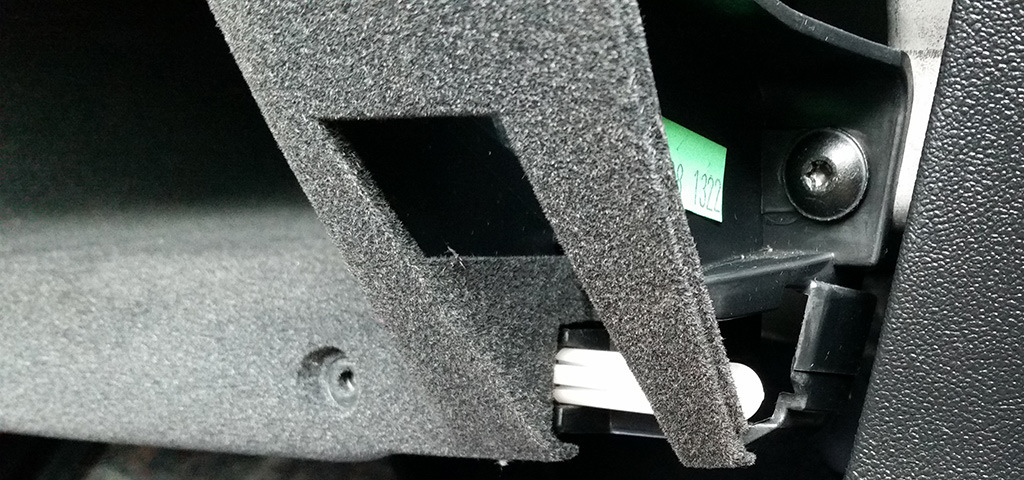

Чтобы было более понятно, вот фото, как стоит ось:
Для наглядности крышка уже снята.

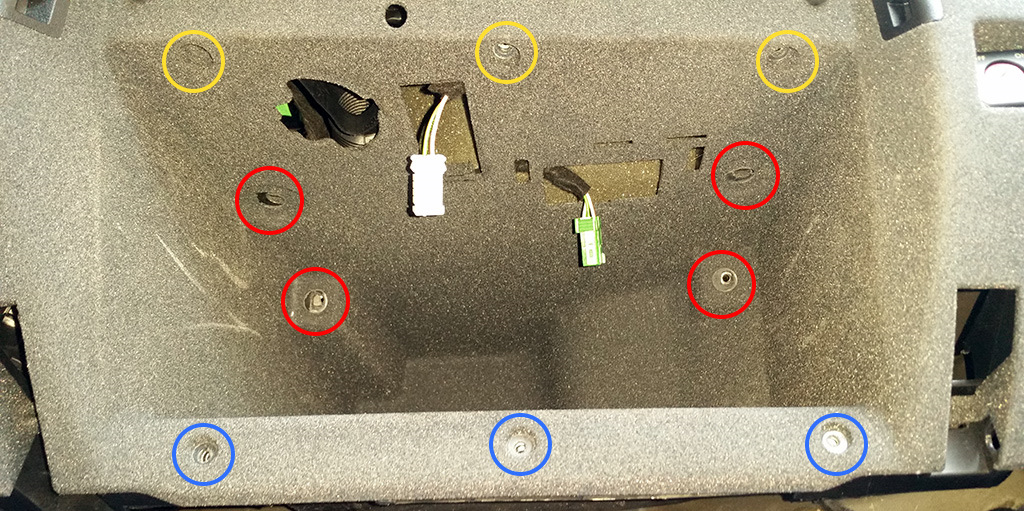

Далее все просто, откручиваем внутри бардачка головкой T-20 :
— 4 винта (2 горизонтально, 2 вертикально вверху), красные кружки
— 3 шурупа вверху, желтые кружки
— 3 шурупа, синие кружки. ОНИ ДОСТУПНЫ ТОЛЬКО после снятия крышки бардачка! Не сняв крышку, вы их даже не увидите.

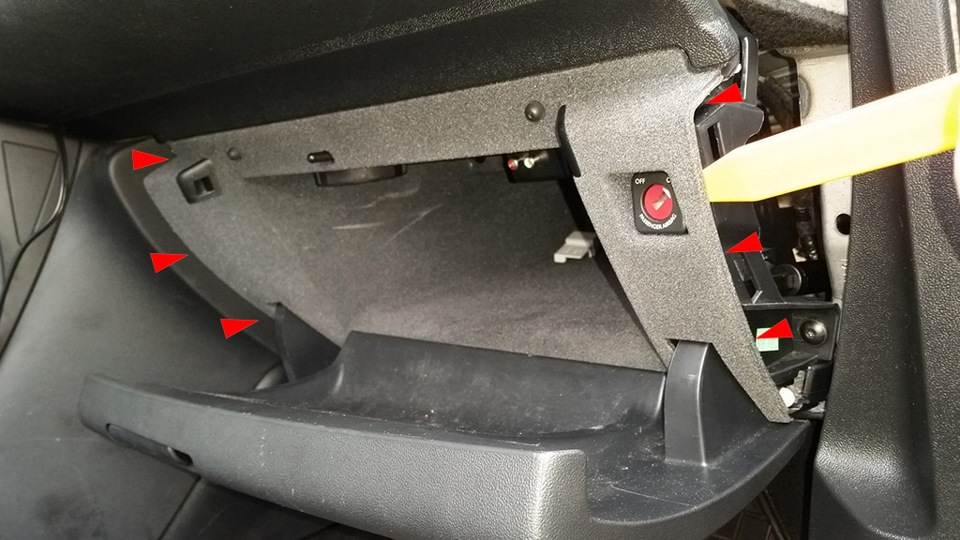

5) Отщелкиваем пластиковым съемником по бокам бардачка защелки. Слева и справа по 3 защелки. Просто вставляем съемник между бархатистой частью бардачка (сбоку) и торпедой и разъединяем их. Тянем на себя бардачок.
6) Снимаем разъем подушки безопасности пассажира. Перед отключением рекомендуют снять клемму с аккумулятора, или хотя бы отключите подушку ключом.
