С чего мы начинаем это с закупки всего необходимого а именно:









Берём наш VAG 8E0 971 980 Корпус разъема и разъединяем его на две части для помещения в него пинов(мама)но перед этим мы подписываем наши провода на стороне которой мы обжали в таком порядке именно (ЦИФРАМИ)так ориентироватся будет удобнее в таком порядке:
— Порядок подключения:
Разъём Т10(от ручки круиза)_______Разъём Т15(к ЭБУ)
(мама)2-------------------------------------> 8(папа)
(мама)3---------------------------> 9(папа)
(мама)4------------------------------> 10(папа)----------при выходе из 8E0 971 980 (соединяем 4-7) и получаем
(мама)7------------------------------> один пин 10 (папа)
(мама)5-----------------------------> 7(папа)
(мама)6 -------------------------------> 4 (к оранжевому разъёму Т10 ЭБУ )этот разъём недалеко а точнее через один от разъема Т15

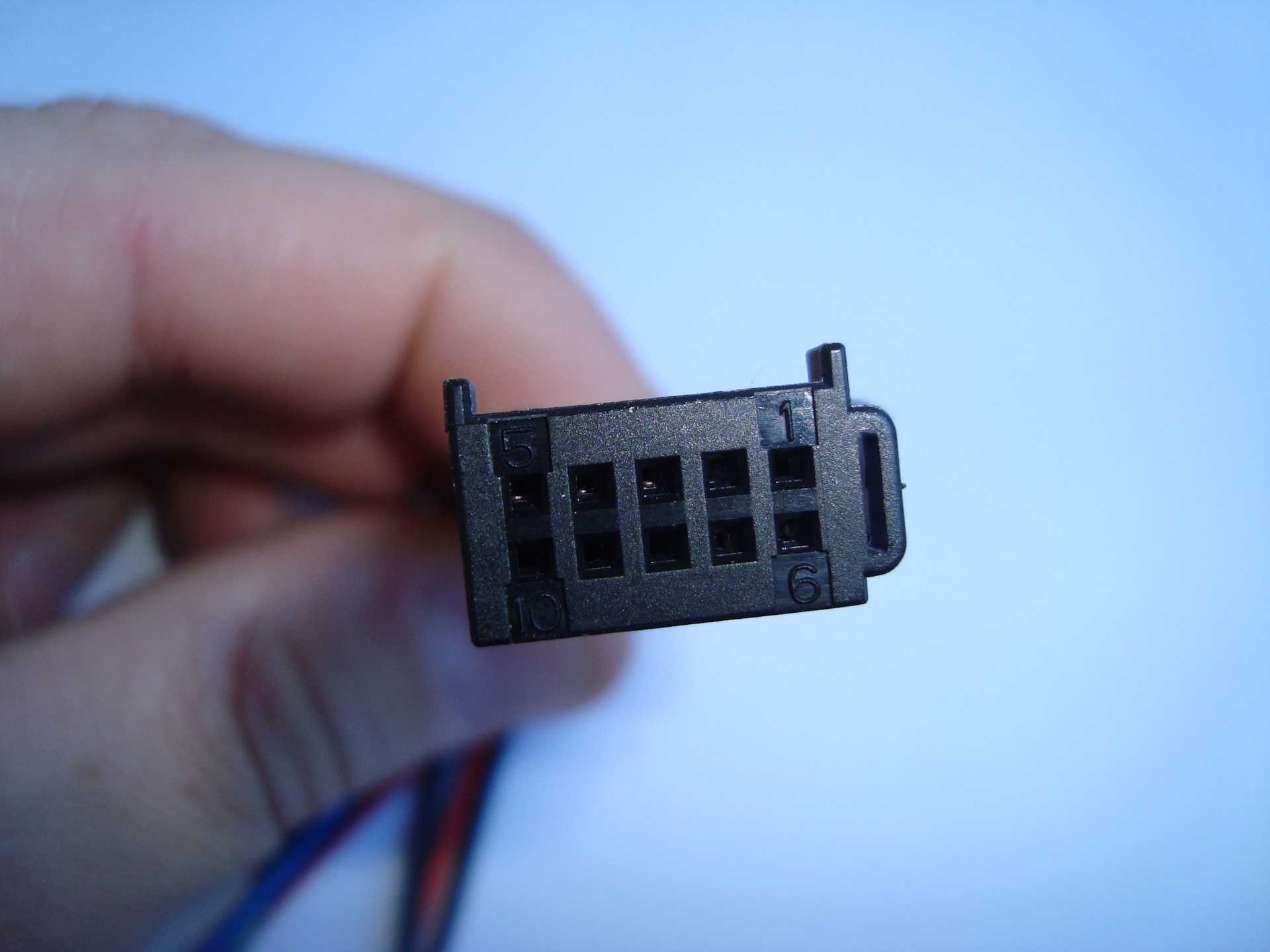

Далее берём как я уже выше говорил наш разъём на ручку круиза (VAG 8E0 971 980)и начинаем помещать в него наши пины (мама)по схеме которую указал выше на самом разъёме цифры подписаны но не все только в уголочках слева на право 5,1 и 10,6 это номера пинов(вставляем в разъем провода до щелчка если ошиблись берём иголочку нажимаем на контакт и он свободно выходит(ВСЕ ВНИМАТЕЛЬНО ПРОВЕРЯЕМ И НЕ ОДИН РАЗ!)

Далее мы начинаем с другой стороны обжимать 8,9,10,7 пины папа (BMW 61 13 1 383 672 Контактный штырь ) они должны быть у вас подписаны! (А 4 ОСТАЕТСЯ ПРОСТО ПРОВОДКОМ НЕ ОБЖАТЫМ)ФОТО

ВОПРОСЫ БУДУТ ЖДУ В ЛИЧКЕ!
Так же хочу выразить ОТДЕЛЬНУЮ БЛАГОДАРНОСТЬ на помощь в этом сия чуде alekshulk alekshulk

Могу изготовить на заказ!
