Добрый день!
Иногда требуется снять пластиковую накладку двери багажника — для ремонта или замены камеры заднего вида, для антикоррозионной обработки кузова под накладкой и т.д. Расскажу, как это сделать на Chery Tiggo 5.

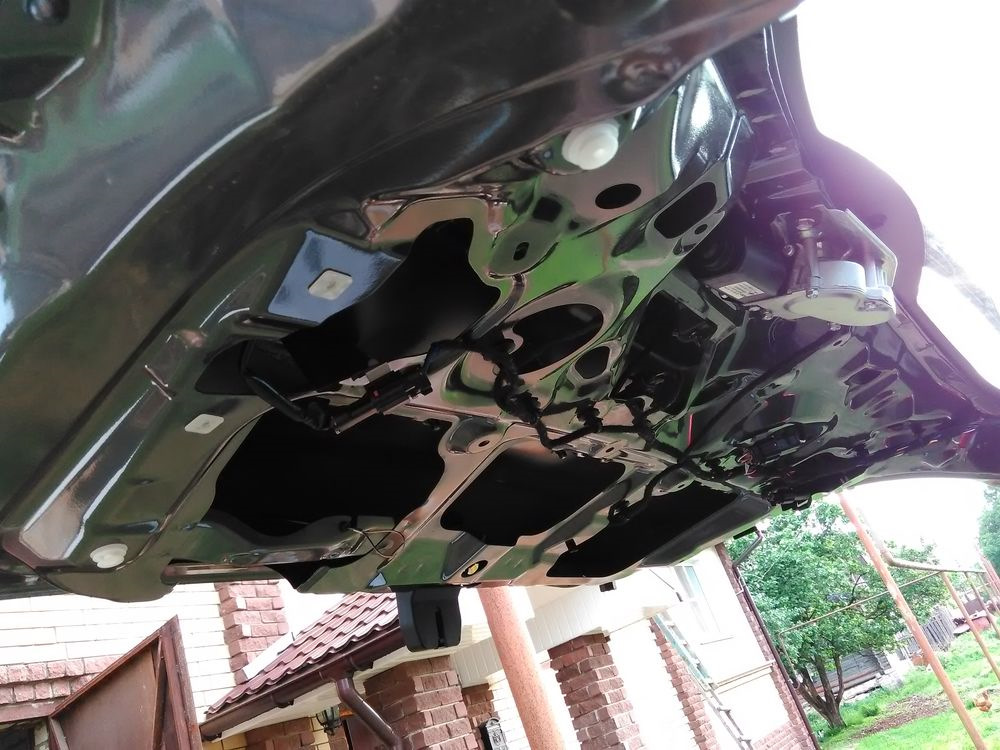

Чтобы добраться до крепежа накладки, снимаем обшивку двери багажника. Как это сделать, есть запись в моем бортжурнале.
Накладка закреплена довольно основательно. По краям она прикручена саморезами, а по длине крепится на несколько резьбовых шпилек с гайками, а также пластиковыми клипсами-пистонами. Поэтому работу лучше проводить в тепле, чтобы не сломать пластиковые элементы крепежа.
Выкручиваем саморезы, откручиваем гайки шпилек.
Но сразу сдергивать накладку нельзя, можно оторвать провода, идущие к камере заднего вида и к плафонам подсветки номерного знака. Поэтому сначала отсоединяем разъемы проводки. Разъем камеры находится изнутри двери багажника, разъемы плафонов — на самих плафонах. Провода входят в дверь багажника через резиновые заглушки.
При разборке будьте внимательны, перед снятием накладки следует убедиться, что весь крепеж откручен и отсоединена проводка. Например, на Mitsubishi Outlander есть два малозаметных болтика в районе клавиши замка двери, при демонтаже накладки мы с товарищем их не заметили (снимали впервые) и отломили кусок накладки.
Отсоединив проводку и убедившись, что весь крепеж откручен, можно снимать накладку. Она продолжает удерживаться на кузове пластиковыми пистонами. Так как крепеж и отверстия в кузове под него сделаны с хорошей точностью, снимать накладку следует вертикально, без больших перекосов, чтобы не сломать пластик накладки. Пистоны держат накладку довольно крепко, их много, поэтому действуем, как в известном фильме, "аккуратно, но сильно". Следует поднимать накладку от периферии к центру, пистон за пистоном. Освободили несколько пистонов с одной стороны — переходите к другой, и так все ближе к центру.
Номер накладки в интернет-магазинах T216302070BBDQ. У меня нет информации, поставляется ли накладка уже окрашенной, возможно, буквы в номере обозначают конкретный цвет, но все магазины предлагают только этот номер. На самой накладке две буквы в номере отсутствуют.
Как видите, ничего сложного нет. Сборка производится в обратном порядке.
Всем хорошего дня, до связи!
2017-01
Comments 25
Как всегда все понятно и доходчиво спасибо Петрович.
Спасибо.
Петрович ни как решил светодиодные ленты добавить в фары?) или чего полез туда то
Антикор под накладкой делал перед зимой + ставил стабилизаторы на светодиодную подсветку номера. В эти фонари пока не лазал еще.))
Добавлю, что снимать и ставить на место клипсы лучше в тепле, чтобы не сломать их под корень
Спасибо, хорошее замечание, добавил в текст.
А какая у нас там камера стоит? Хочу себе поставить, но не знаю какой там крепеж. Может кто подскажет? Чтобы не ошибиться при заказе.

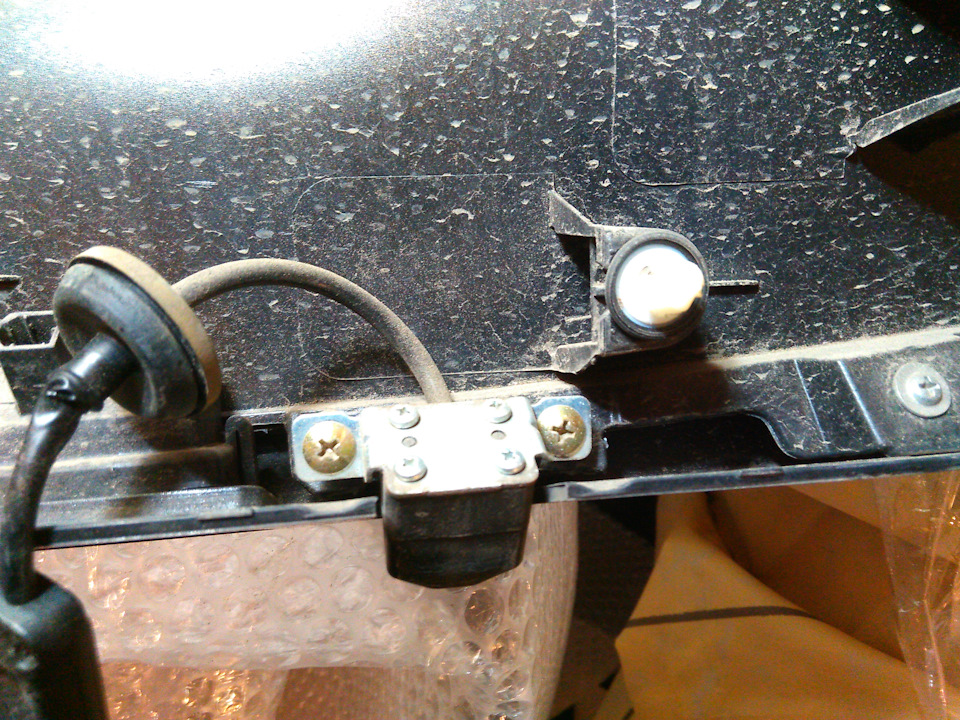

Камера крепится металлическим кронштейном на два самореза. Номер камеры T21-7900301.
Спасибо!
Я после второго снятия (в связи с просушкой камеры) клипсы даже не ставил назад. Просто прикрутил гайками и всё. Может ещё придется снимать (тьфу 3 раза).
Пистоны не просто так ставят, так как панель большая и на ходу вибрирует. Клипсы обеспечивают дополнительную жесткость всей конструкции. Я рекомендую их вернуть.
Я понял. Поставлю.
Спасибо
Всегда рад поделиться информацией.
Да уж крепежа не пожалели, а все равно юлозит
Вибрация в действии. А закреплено хорошо.
Я проклеил уплатнителем между стеклом и накладкой, что бы грязь не попадала.
Я пока не стал это делать, просто обработал антикором металл под накладкой. Есть еще один косяк китайцев с этой накладкой, покажу в одной из следующих записей в БЖ.
В местах где соприкасается края накладки с металлом не протирает краску?
Протирает, об этом будет одна из ближайших записей.
Такая же болячка у знакомого на x-trail тоже есть. За год ржаветь начинает.
Я встречал это на многих марках. Как ни закрепляй детали, вибрации в автомобиле делают свое черное дело.
polevko
В местах где соприкасается края накладки с металлом не протирает краску?
Протирает. Я проклеивал антискрипом.
polevko
В местах где соприкасается края накладки с металлом не протирает краску?
у меня до металла был протерт над номерным знаком, поставил оконный уплотнитель сверху чтобы грязь меньше попадала и снизу подложил резиночки где треться
Это сразу нужно было делать
