По просьбам клуба "оч.умелые ручки" привожу схему подключения приборной панели в домашних условиях от 12в источника питания.
Можно разделить на 2 варианта:
1. Простой — для например: перепайки диодов подсветки, проверки работоспособности экрана.
2. Сложнее :) для возможности подключиться к приборке диагностическим оборудованием для теста стрелок и проверки отдельных компонентов, …
Что требуется?
Для первого варианта:
а) разъем для приборной панели, синий 32пин — 1J0 972 977 D/8L0 972 977 D
б) пины для разъема — 000979009E — 4шт
Для второго варианта:
а) разъем для приборной панели, синий 32пин — 1J0 972 977 D/8L0 972 977 D
б) разъем для блока Gateway (J533) — 8E0 972 420
в) пины для разъема — 000979009E — 13шт
г) диагностический разъем (мама/ответная часть) OBDII — 3A0 972 695
Распиновка разъемов для обоих вариантов:
Разъем приборной панели:
питание +12в — 31,32
питание -(масса) — 16,20
CAN-шина H — 28 на 18 пин Gateway
CAN-шина L — 29 на 8 пин Gateway
Разъем блока бортовой сети Gateway (J533):
питание +12в — 1,14
питание -(масса) — 11
CAN-шина H — 18 — на 28 пин приборки
CAN-шина L — 8 — на 29 пин приборки
Шина для диагностики Н — 19 — на 6 пин диагностического разъема
Шина для диагностики L — 9 — на 14 пин диагностического разъема
Диагностический разъем OBDII:
питание +12в — 16
питание -(масса) — 4
Шина для диагностики Н — 6 — на 19 пин Gateway
Шина для диагностики L — 14 — на 9 пин Gateway

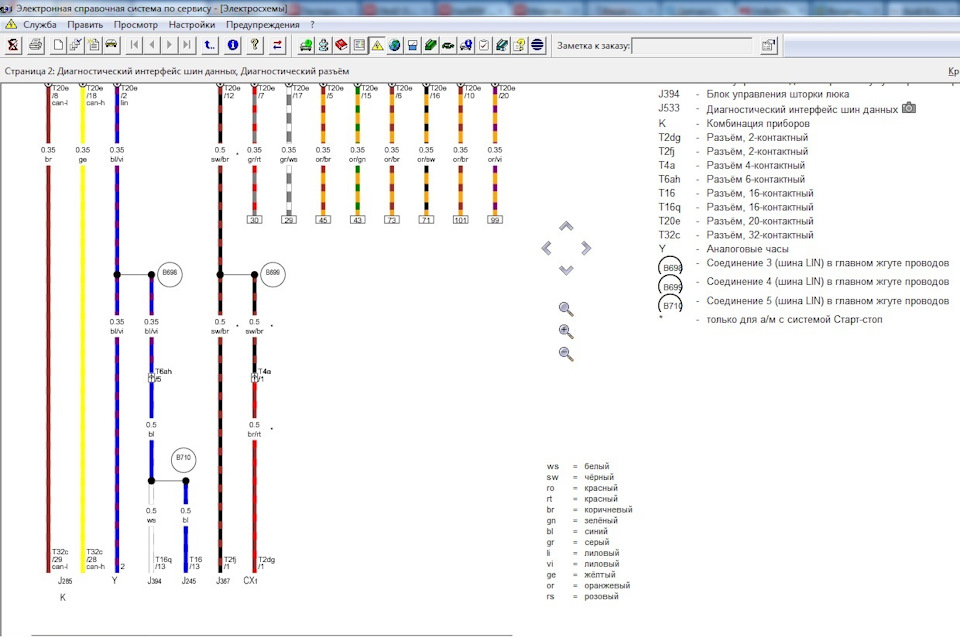

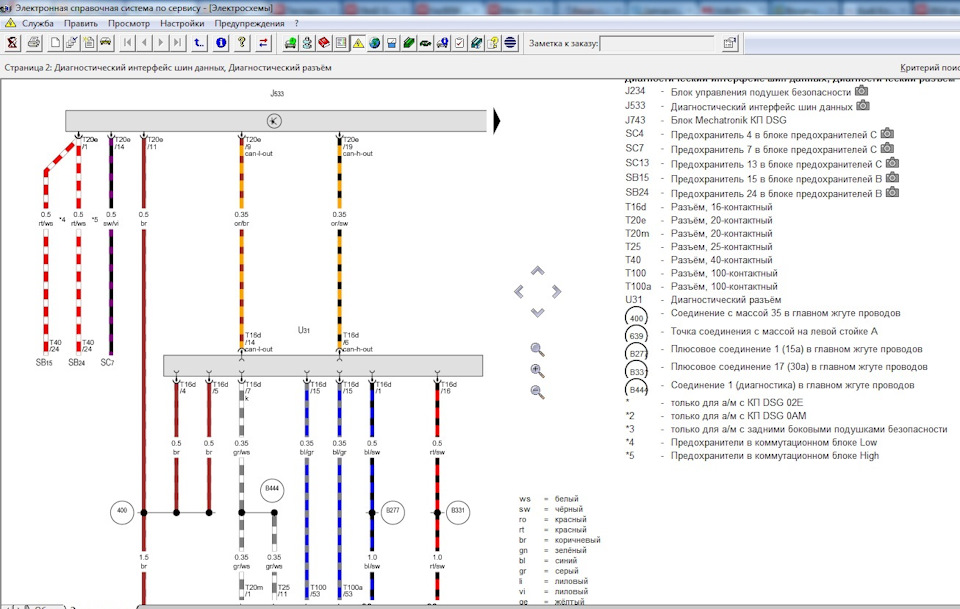

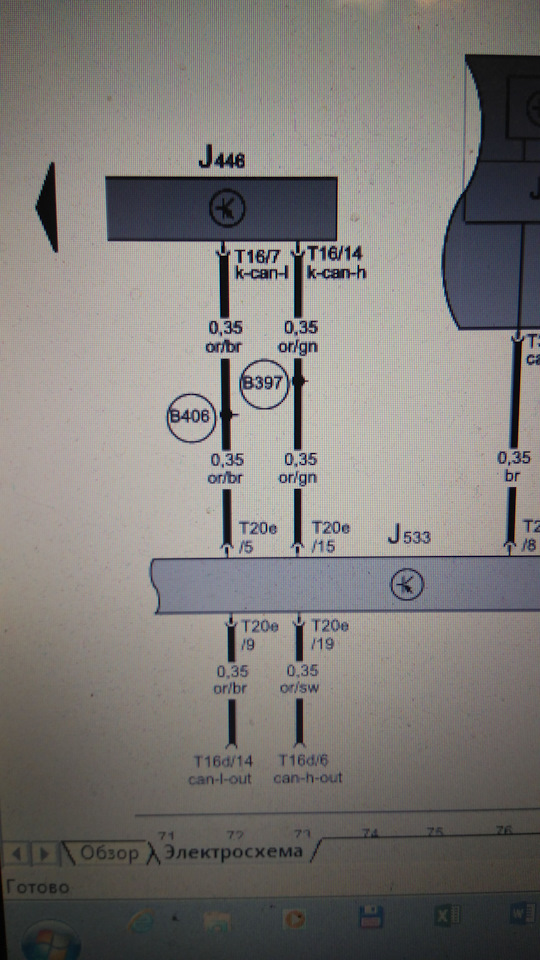

Кому нравятся схемы читать, велком :)
Разъем для приборки подходит от В5-го Passata и соплеменников + разъем OBDII — можно купить на разборке :) Что я и сделал.
Эти я купил на разборке:

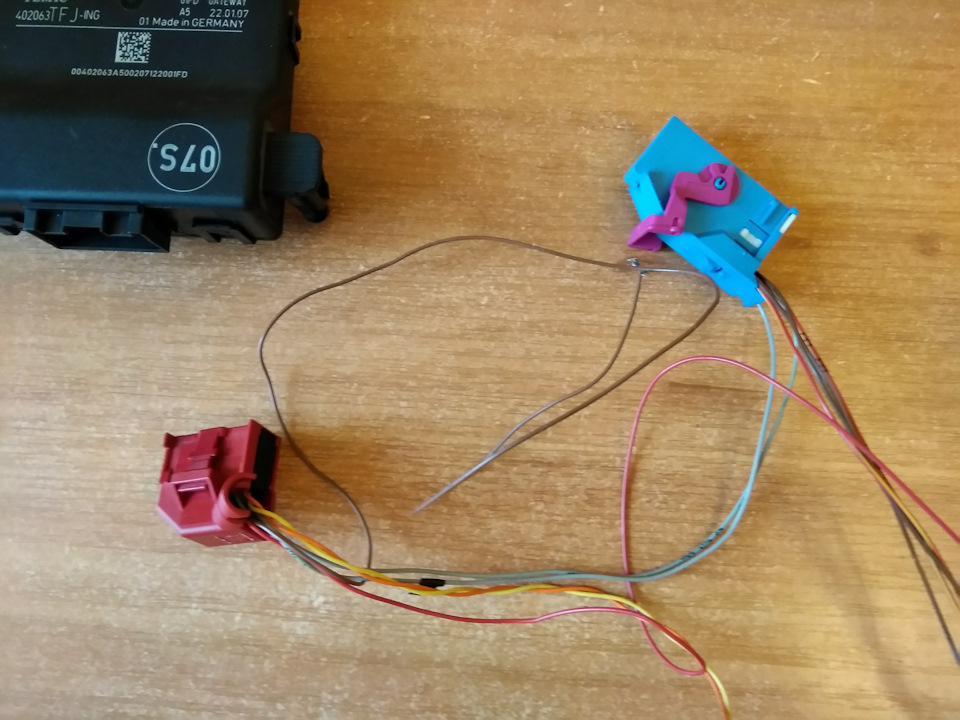

а эти косы собирал для подключения с гейтом:
Но так как гейт еще старенький с буквой С на конце, то приборку я не смог увидеть через диагностику :(. Нужен блок посвежее :)
Comments 77
Привет у меня синего цвета фишка гейт вейта мне нужно сделать такую же схаму подключения на столе
Привет.
Да в принципе как я разница в цвете, если номера одинаковые. Воо только на ауди не смотрел распиновку разьема, но думаю что оч. Похожа
Подрулевой блок пробовал кто в эту схему подключить для управления меню или для него нужно уже весь комплект с блоком комфорта и ключом собирать?
Не, я не пробовал. Но без всм и комфорта их меню не будет
привет а есть ли возможность получить данные с которые приходят на приборку (canbus). Мне нужны айди и байты
привет. сканить шину нечем, да и ни когда даже не пробовал :(
Спасибо за полезную статью. Всё получилось собрать и даже Вася видит это безобразие.)))Остался вопрос как запустить тест стрелок на столе?
Как на приборке зажечь стрелки? Какие пины
Посмотри 3 коммента ниже
с новыми гет вей не вяжется ! схема другая
есть мануалы где данный гейт можно использовать?
Подскажи какие пины отвечают за подсветку шкал, хочу на столе запитать свою, 16,32,33 подключил стартует но шкалы не светятся.
Спасибо.
Кроме шины, я вот только эти использовал:
Разъем приборной панели:
питание +12в — 31,32
питание -(масса) — 16,20
Спасибо!)
Шкалы сами светятся, там датчик, я думал их нужно отдельно питать!)
Привет. Подскажи если знаешь, как засветить шкалы? Приборка включилась, но подсветка только стрелок
На столе или в машине?
На столе. Вроде разобрался. Работает подсветка от датчика освещённости
Привет подскажи пины для разъема диагностики)
6 и 14 пины
я про артикул пинов))
Ааааа :) в разъем что в машине стоит, обд2?
дадада))
Домой доберусь посмотрю
Deman42
дадада))

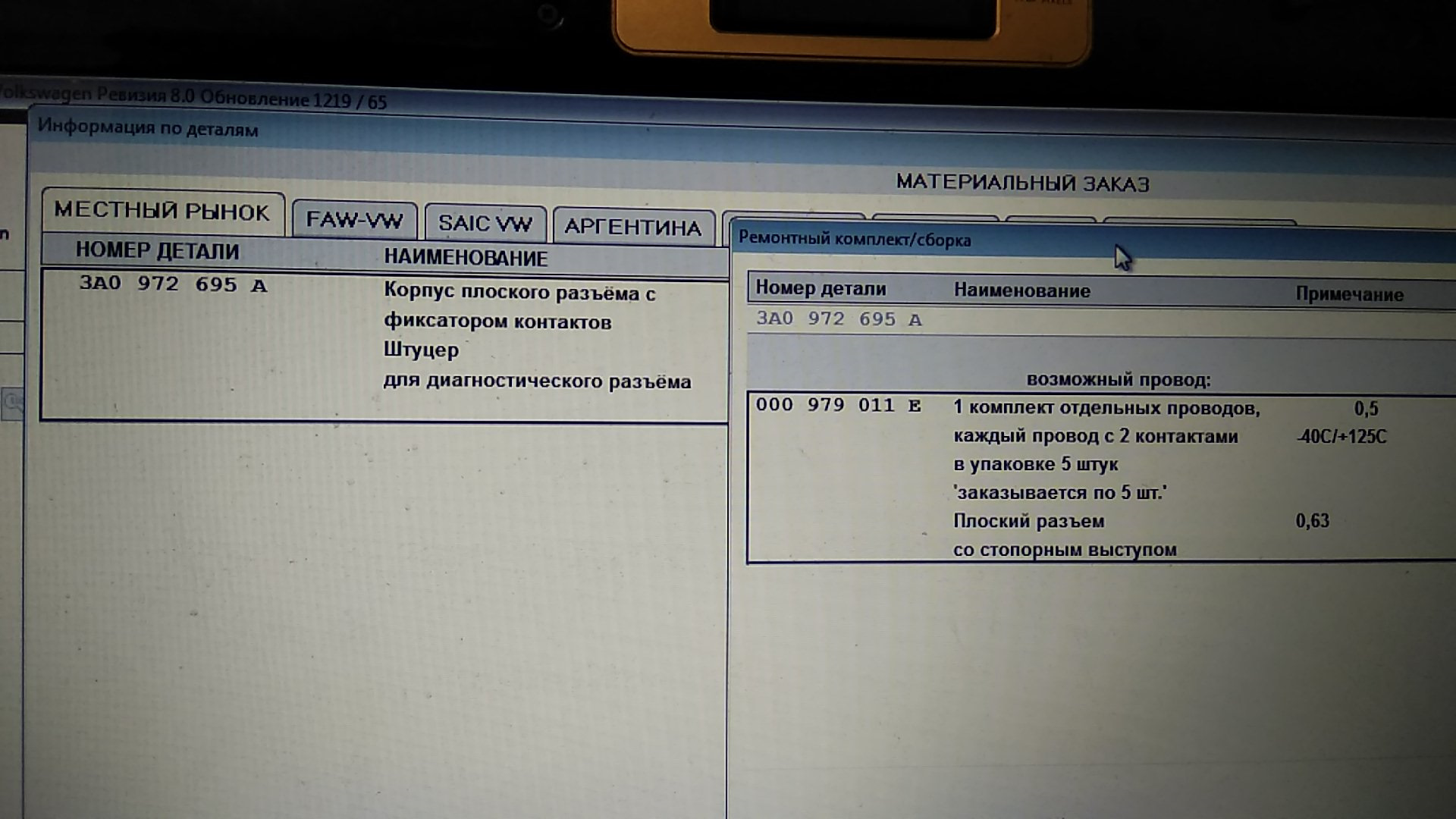

Это разъем и ремонтные провода 000 979 011E
Deman42
дадада))
а еще пишут что для ремонтного провода 000 979 011 идет отдельно пин — 000979011 | N90764701 | 0.5 mm2
Скажите можно просто подать + и — на приборку для поиска включения пиктограммы дальнего света, +12 появляется на 14 пине при включениии дальнего, а пиктограмма не загорается. Приборка от Тигуана прошивка и еепром от T5 GP, ручник переделал, а дальний не горит
как вариант: подключить приборку на столе, подключить ваг-ком и через тест исполнителей включить индикатор дальнего (вот только не помню есть он там или нет)
Ну это могу и на машине проделать, но по моему такого нет. Простосто если что-то колхозить с дальним то лучше это делать на столе
А, я думал она у тя дома лежит :). А кто приборку под т5 адаптировал?
Делал Andrey-NA
У меня была чёрно-белая на 2 стрелки купил на 4 от тигуана, по схеме сигнал дальнего от эбу в приборку на 14й пин. В эбу у меня нет пина с которого выхолит сигнал, но на приборке появляется 12в на 14м пине при включении дальнего
Mihaylov1974
Ну это могу и на машине проделать, но по моему такого нет. Простосто если что-то колхозить с дальним то лучше это делать на столе
на разъеме нет отдельного входа с дальнего света, так что скорее всего информация передается с BCM на приборку по CAN-шине.
Старую чёрно-белую на 2 стрелки подключил на столе, на 14й пин дал +12В и пиктограмма загорелась. У меня переключатель габаритов с большим разъем, а есть с маленьким, вот я и думаю что из-за этого не горит. А также вчера включил задние ПТФ и пиктограмма тоже не горит.
Подскажи, а для простого запуска и проверки панели приборов будет достаточно подкинуть питание:
Разъем приборной панели:
31,32 — +12В
16,20 — масса
для просто визуального хватит, я еще комп подключаю, можно посмотреть через тесты работу "показомеров" :). Для примера —
Прикольно придумали)

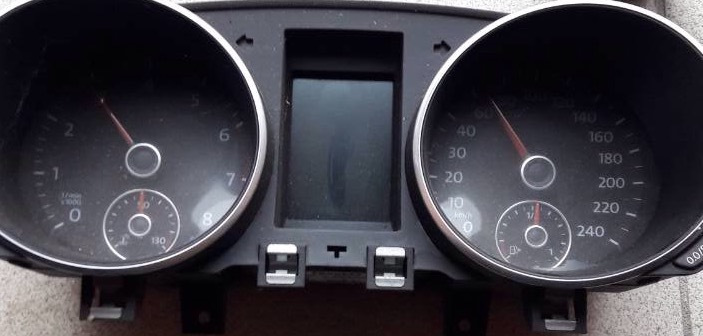

Просто досталсь приборка после дтп на фото. Индикаторы замерли.
Хочу себе мфа+ вместо простой.
Вот я думаю, если на машину к себе ее воткну, то кодировки слететь могут, а хотелось бы проверить ее на работоспособность. Если плюс и минус подрублю, то должна загореться по идее?
а почему кодировки должны слететь? я себе в Тигу ставил разные приборки, все гуд, пишет что ключ не найден и все
Просто некоторые пишут про слет кодировки абс
ladjak
а почему кодировки должны слететь? я себе в Тигу ставил разные приборки, все гуд, пишет что ключ не найден и все

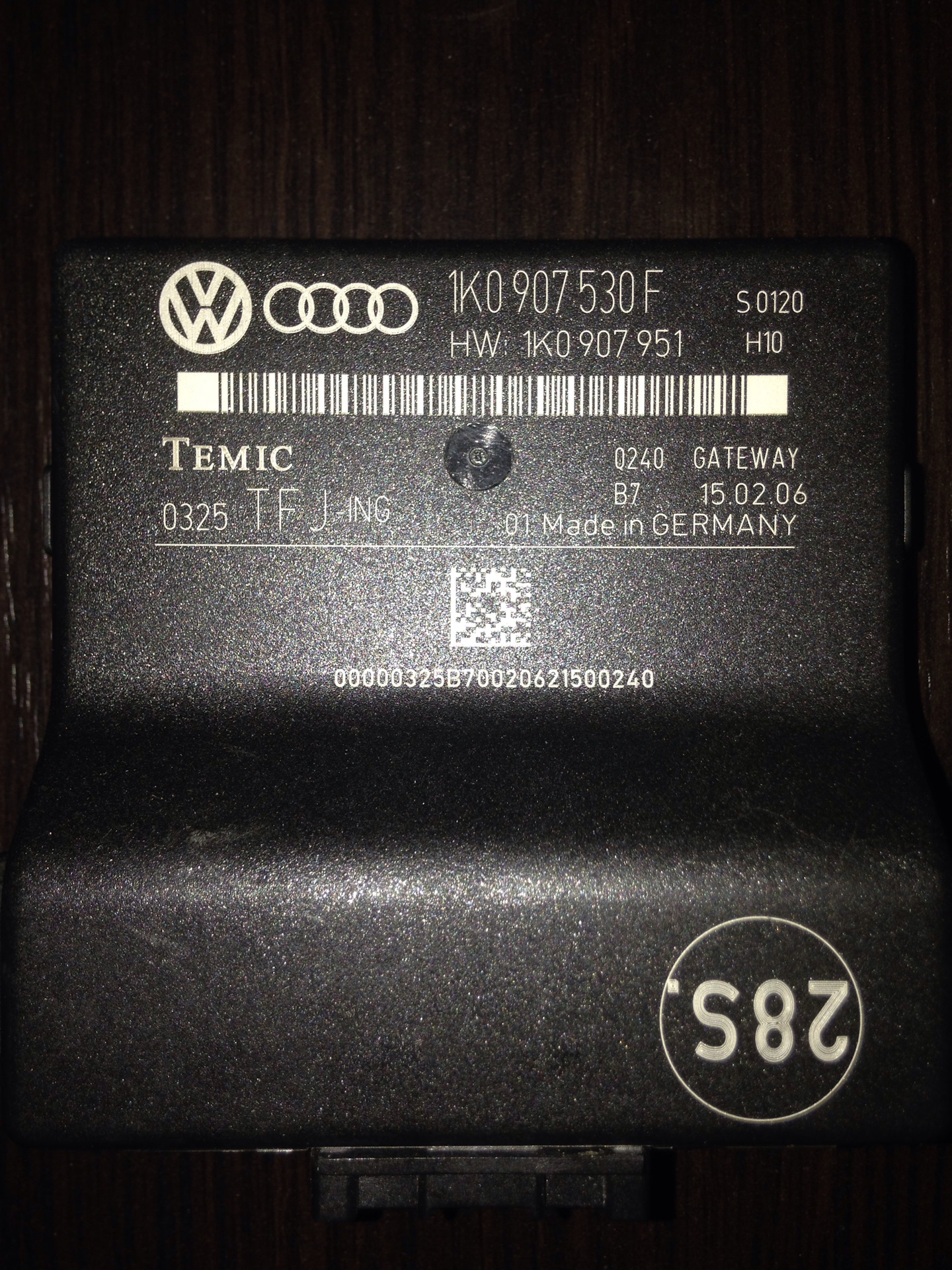

Приобрел гейт для опытов! Как думаешь, подойдет для подключения приборки на столе?
Должен подойти, только правильно распинуй провода
Буду по схеме
ladjak
Должен подойти, только правильно распинуй провода
Все запустилось, но vcds не может зайти в приборку! Гейт видит, в приборку не заходит, но пробег гейт вытягивает актуальный из приборки
вот у меня, на столе подключал —
На старом гейте?
да какой то в коробке лежал, вроде старый, даже не помню :)
ladjak
для просто визуального хватит, я еще комп подключаю, можно посмотреть через тесты работу "показомеров" :). Для примера —
ladjak
для просто визуального хватит, я еще комп подключаю, можно посмотреть через тесты работу "показомеров" :). Для примера —
Привет, что то видео не доступно

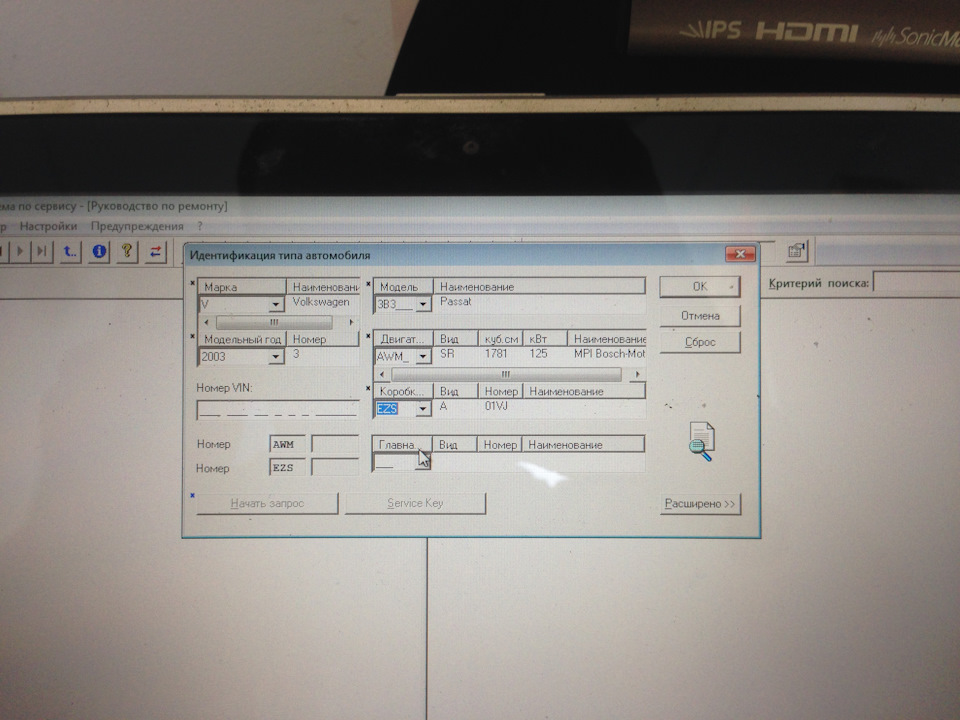

а напеши год/модель двигателя -ввиду на своей ELSA проверю у себя.
для примера
А можешь проверить, мое авто. Как у тебя будет показывать?
в русском не дает :(
а если нем/анг. схема цветная?
нет видимо тех годов только ч\б это в инглише, на немецком не делал аккаунт. Но на схемах то все цвета проводки же подписаны
спасибо. да я знаю что провода подписаны. Просто увидел цветное-думал версия старая у меня. А оказываться годы выпуска авто.

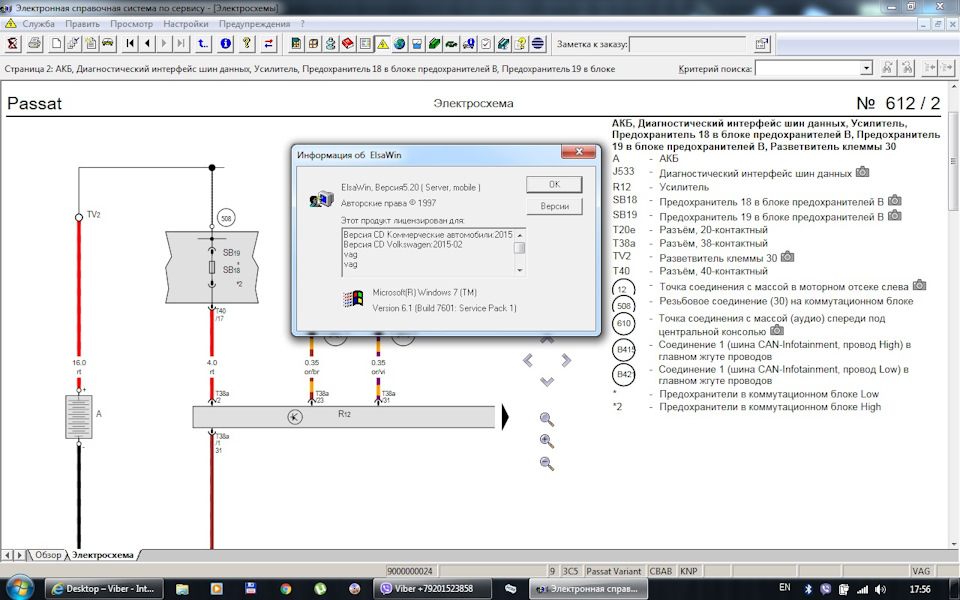

ladjak подскажи : что за версия ELSA ( цветные провода и перевод русский). У меня все наоборот (схема ч/б и перевод только немецкий)
Вечером гляну какая щас на компе стоит, отпишусь
Здравствуйте может кто подскажет можно ли поставить гейтвет в транспортер 4 и смогу ли я потом при помощи гетвейта поставить панель приборов от пассата б5+ а то у этой приборке тахометр работает от кан шины а его у меня нет в машине
Я делал ужо такой отчет)
Чего подумал. Можно же для стенда взять гейт от В7, самый дешевый 7N0 и не париться с поиском L/Q.
можно купить себе Q, а свой на опыты оставить :) . С-ка то у меня осталась после апгрейда клубню, он мне ее отдал за ненадобностью :)
Ну да, тут зависит от того, что есть. У меня стоит Q китайский, лежит в запасе C. Докупать еще одни L или Q — смысла нет, 7N0 стоит в 2, а то и 3 раза дешевле.
Разве что взять N про запас… и при случае махнуть местами.
7N0 можно так в авто поставить? или нужно сразу и блок комфорта менять? Кстати китайские по функционалу от филиппинских сильно отличаются?
7N0 поставить можно, но будут в диагностике ошибки + пропадет блокировка руля. Блок комфорта и ВСМ меняют для удаления ошибок и для получения функционала от В7.
У меня блок филиппинский, с Али.
a.d-cd.net/e60a416s-960.jpg
ВСМ что примерно стоит? дай ссылочку
Если честно — ни разу не видел, чтоб ВСМ покупали новый. Все брали на Аллегро, с мотком проводов и потом тратили пару дней не перепиновку. То еще удовольствие…
да если есть схема по перепиновке :) хотя у мну есть Эльса — че бы и не поснашаться :)
Такой момент. А о подключении подрулевого блока со стрекозой не думал? Без нее же не получится ходить по экранам приборки.
У меня мультик с круизом и рулем от в7
Вот. Аналогично, поставил руль от В7. Снятые с машины подрулевой блок и стрекозу можно на стенд внедрить.
Хорошая и полезная статья. Вот и я решил такое собрать как на в6 тему увидел, а то надоело с разобранной панелью ездить.
Можно ссылку на тему? На форуме особо не живу, изредка в барахолку захожу поглазеть.
b6club.ru/viewtopic.php?f=54&t=24655 лови.
Comment deleted
))))
Спс, ценная инфа!
Приборку и гейт на опыты.
Приборку и гейт на опыты.
Хочу!
Валер, а чего хоть хотИшь то?
