И снова здравствуйте) 3 часа назад я писал, что оказалось я не все пересветил, остались кнопка круиза и окошко ввключенной передачи при езде на типтронике. Недавно, разбирав панель я заметил, что на подсветку окошка стоят два зеленых светодиода, а значит если перепаять их на другой цвет, то соответственно изменится цвет цифры в окошке. Еще хотел изменить подсветку буквы "R" на приборке, так как я сделал ее как и все красно-синей, но решил переделать, чтобы она светилась только синим.
Начнем с приборки:
Выпаял два диода, + отмечен на плате.

Впаял белые

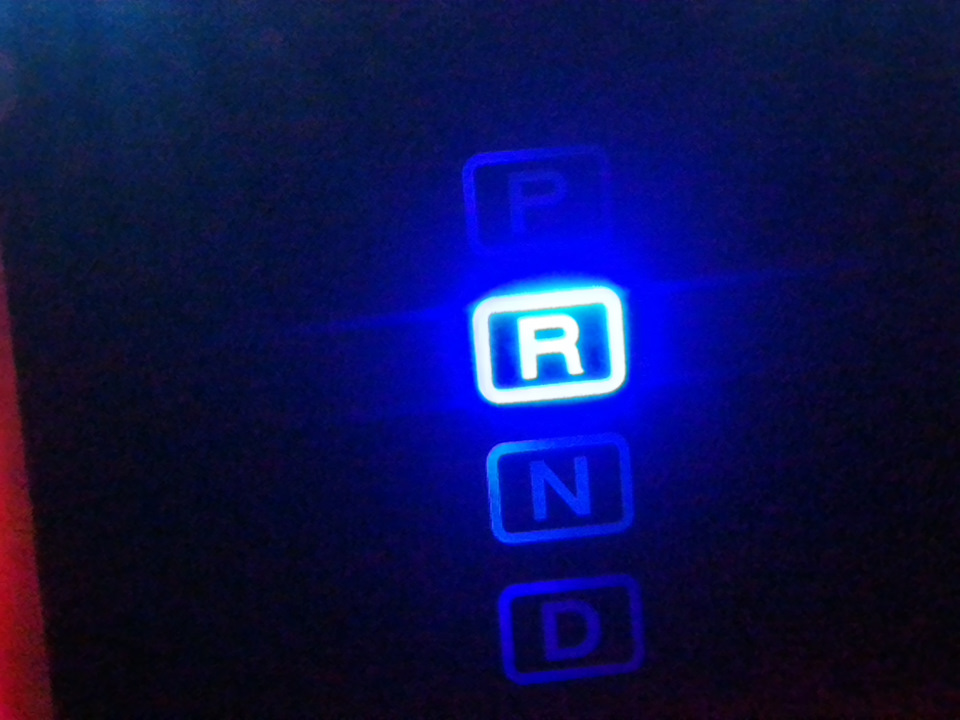

Все элементарно просто, еще заменил красный диод на синий в подсветке буквы "R". Вот результат:


Далее переходим к кнопке круиза:

Чтобы снять крышечку, нужно поддеть две защелки, и она снимается, внутри находится зеленый светофильтр

Лампочки в кнопке две, одна на подсветку, вторая на включение, вот так они выглядят:

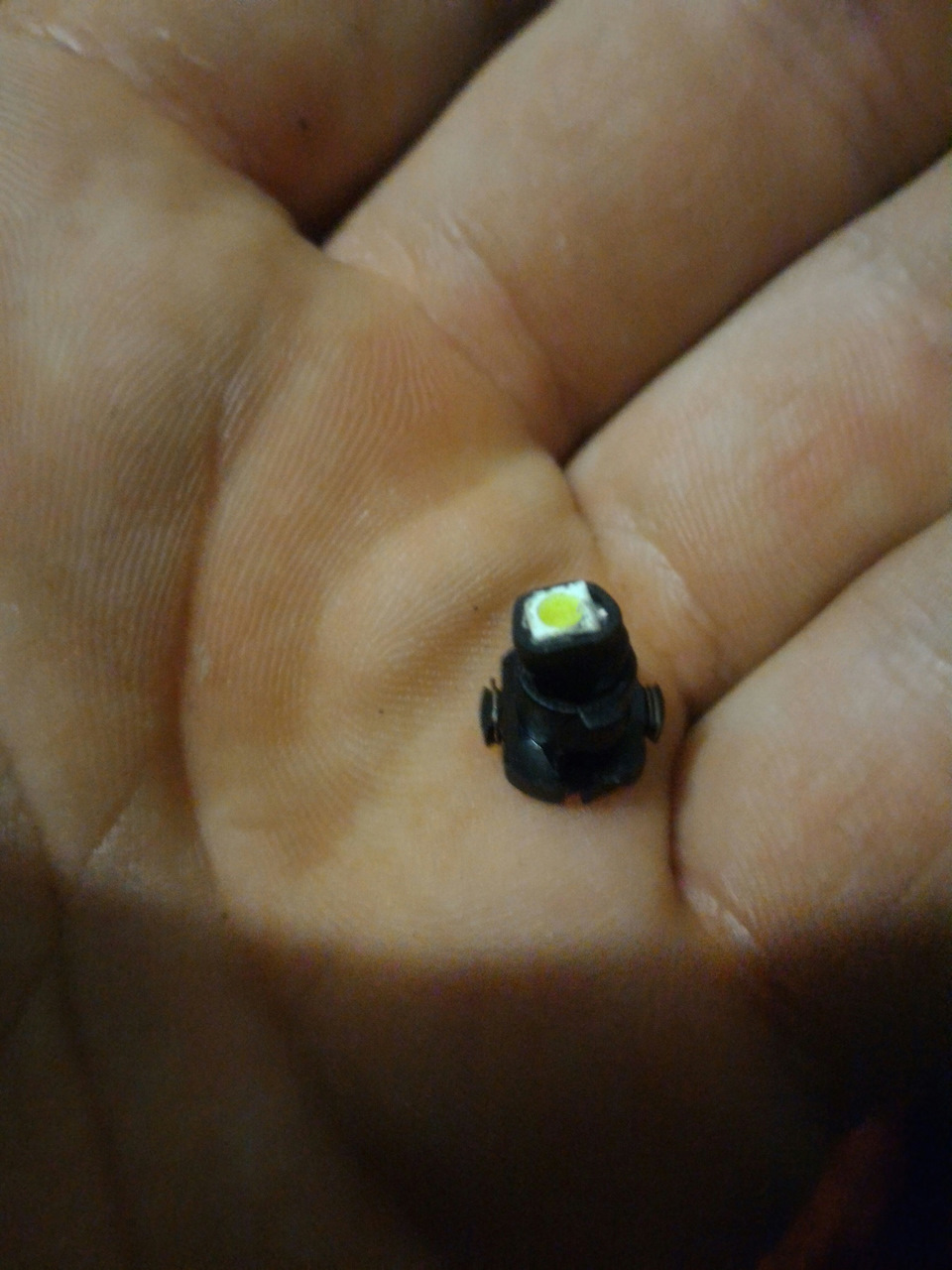

Дальше взял светодиоды и резисторы на 460 Ом, спаял и сделал некое подобие лампочки, чтобы возможно было вставить ее в патрон, и протянуть контакты



Полярность уже определял методом тыка, на подключенной к машине кнопке. Саму подсветку делал синей, так как рядом стоит красный регулятор яркости, то хотелось, чтобы эта кнопка отличалась от него, получилось вот так:


Днем в планах сделать диоды в плафоны и подсветку номера, о результатах отпишу в БЖ)
Спасибо за внимание)
