В этой записи расскажу, как самостоятельно подключить незадействованные индикаторы на циферблатах комбинации приборов Chery Tiggo 5. Таких зарезервированных индикаторов несколько, меня интересовали два — индикатор низкого уровня стеклоомывающей жидкости и индикатор включения ДХО. При необходимости, аналогично можно подключить и остальные индикаторы.
В комбинации приборов используются стандартные индикаторные светодиоды размерности SMD 3528 на номинальный ток 20 мА. Часть светодиодов на плате отсутствует, другие установлены, но не активированы. Так, светодиод для индикатора ДХО уже присутствует на плате, он зеленого свечения. Светодиода под индикатор уровня жидкости на плате не было, я запаял свой, желтого свечения. Чтобы не вмешиваться в штатную схемотехнику, сделал проще — подключил нужные мне светодиоды напрямую, в обход штатной схемы.
Обращаю внимание, что светодиоды необходимо подключать к источнику питания +12.14 В через токоограничивающие резисторы, я брал резисторы номиналом 1.5 кОм и мощностью рассеивания 0.125-0.25 Вт. При подаче на светодиод питания питания 12 В без резистора, светодиод мгновенно выйдет из строя. При номинале резисторов 1.5 кОм, светодиоды не пострадают даже при сильных скачках напряжения в бортсети автомобиля.

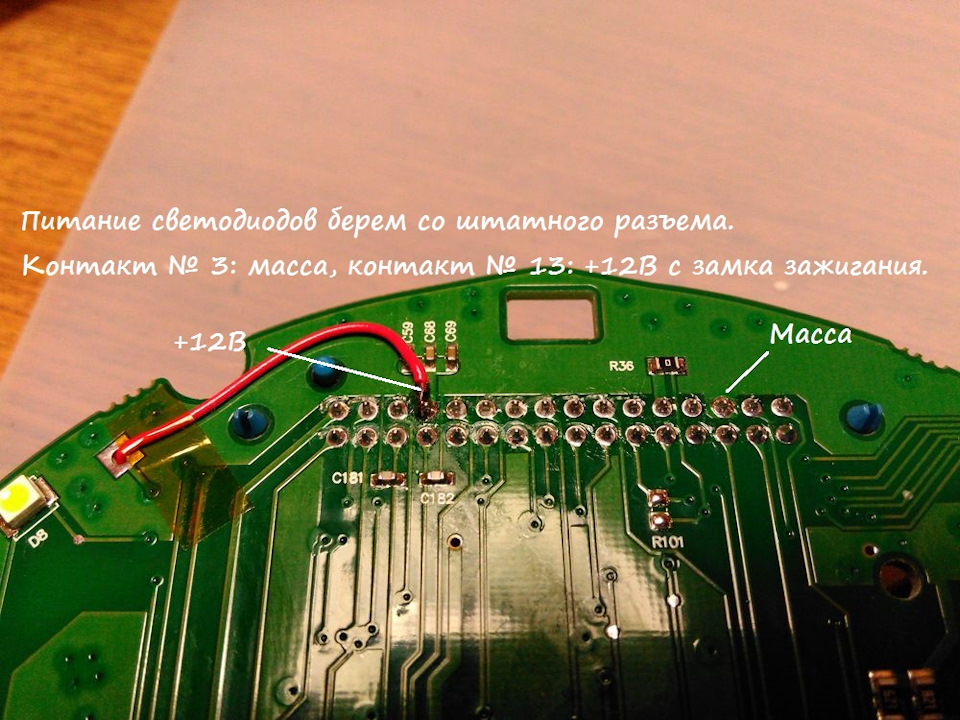

Питание для светодиодов взял со штатного разъема комбинации приборов, это контакты 3 (масса) и 13 (+12 В с замка зажигания). Провода для сигналов с датчика уровня стеклоомывающей жидкости и от ДХО вывел за пределы комбинации приборов с помощью отдельного электрического разъема. Светодиоды подключил разнонаправленно, то есть так, чтобы индикатор уровня жидкости срабатывал при замыкании датчика уровня на массу, а индикатор ДХО — при подаче на управляющий провод +12 В от ДХО.

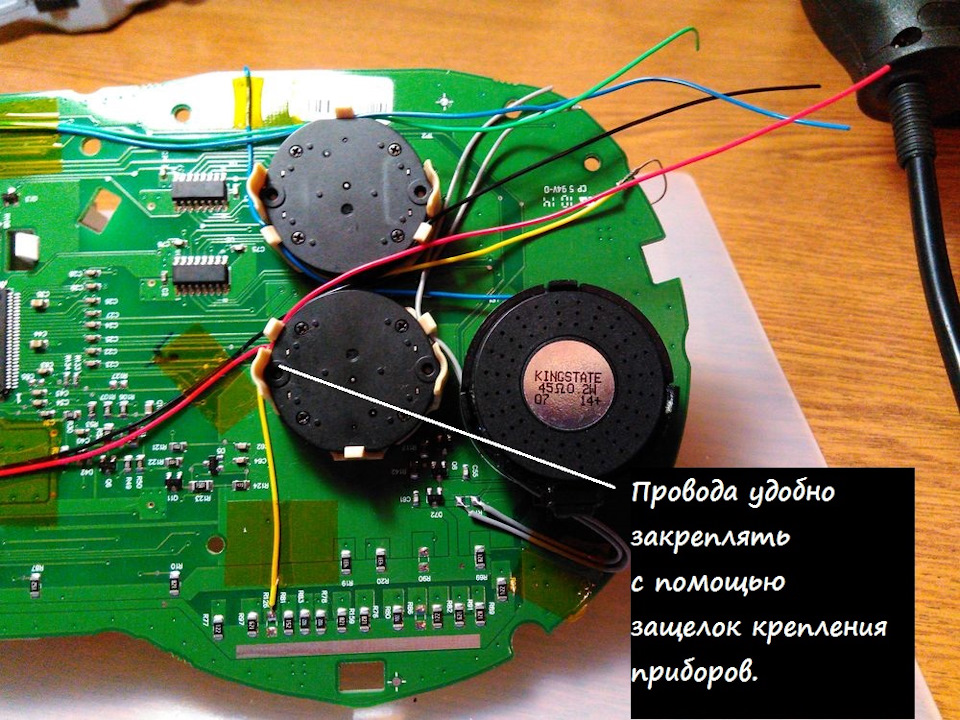

Монтажные провода очень хорошо подошли от старого кабеля для принтера, их много, они тонкие, гибкие, хорошо паяются и вдобавок еще и разноцветные. Провода закреплял на плате с помощью радиотехнического термоскотча и штатных пластиковых защелок приборов.
Для доработки необходимо снять и разобрать комбинацию приборов. Если потребуется, проконсультирую, как это сделать.

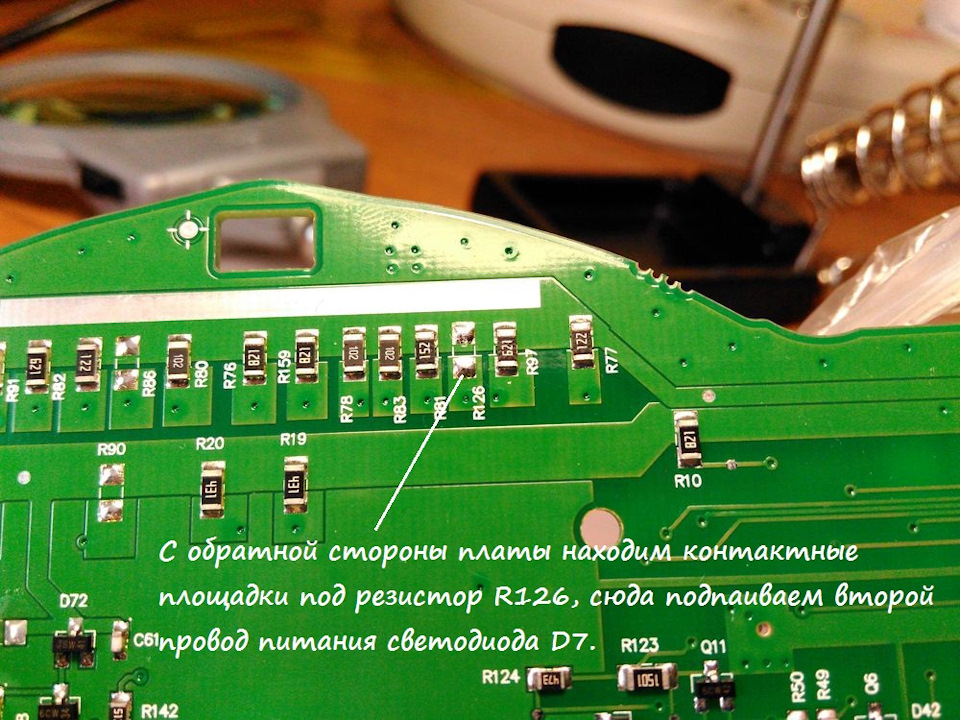

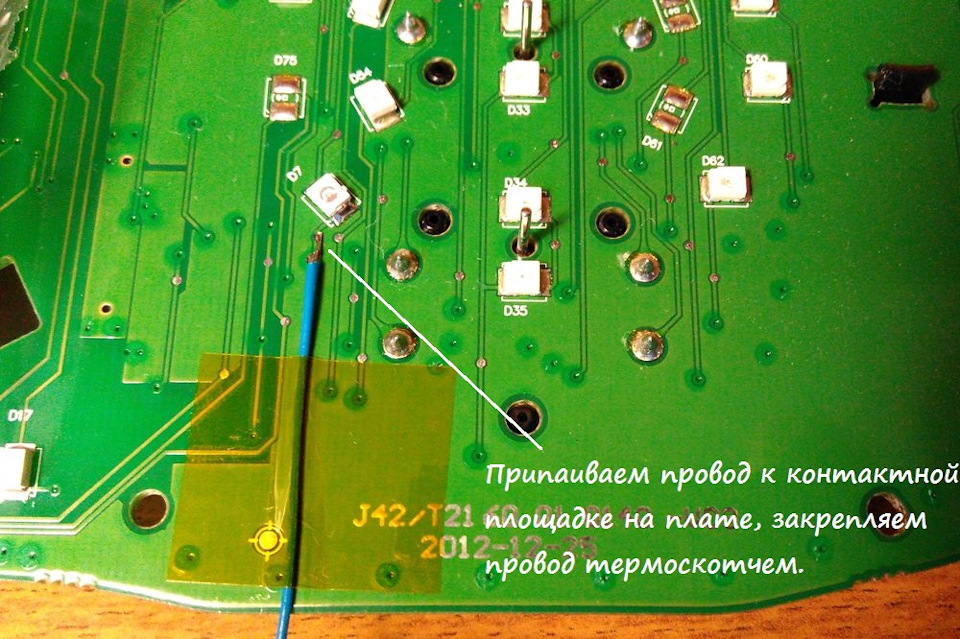

Иллюстрации с моими комментариями на фото ниже.
Всем хорошего дня, до связи!
