Как Вы помните с дверью пилота я полностью закончил, хоть было и очень нудно, но тоже самое повторил для двери пассажира, для разогрева покажу несколько фото:
Заделал технологические отверстия под слив воды (внутри естественно шланг), заделал технологические отверстия дверей (там где были старые петли):

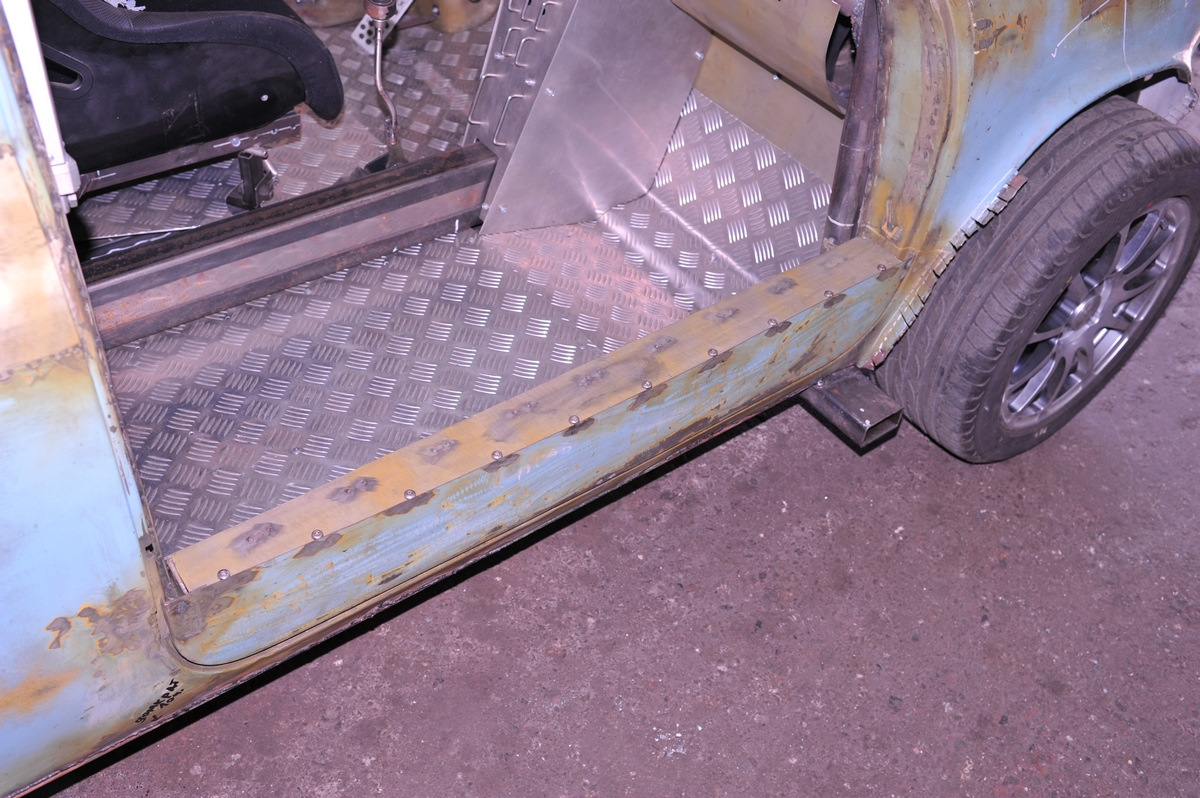

Сделал и укрепил «порожек» пассажира, напомню он не будет откидным как у водителя, но будет также полностью разборным:

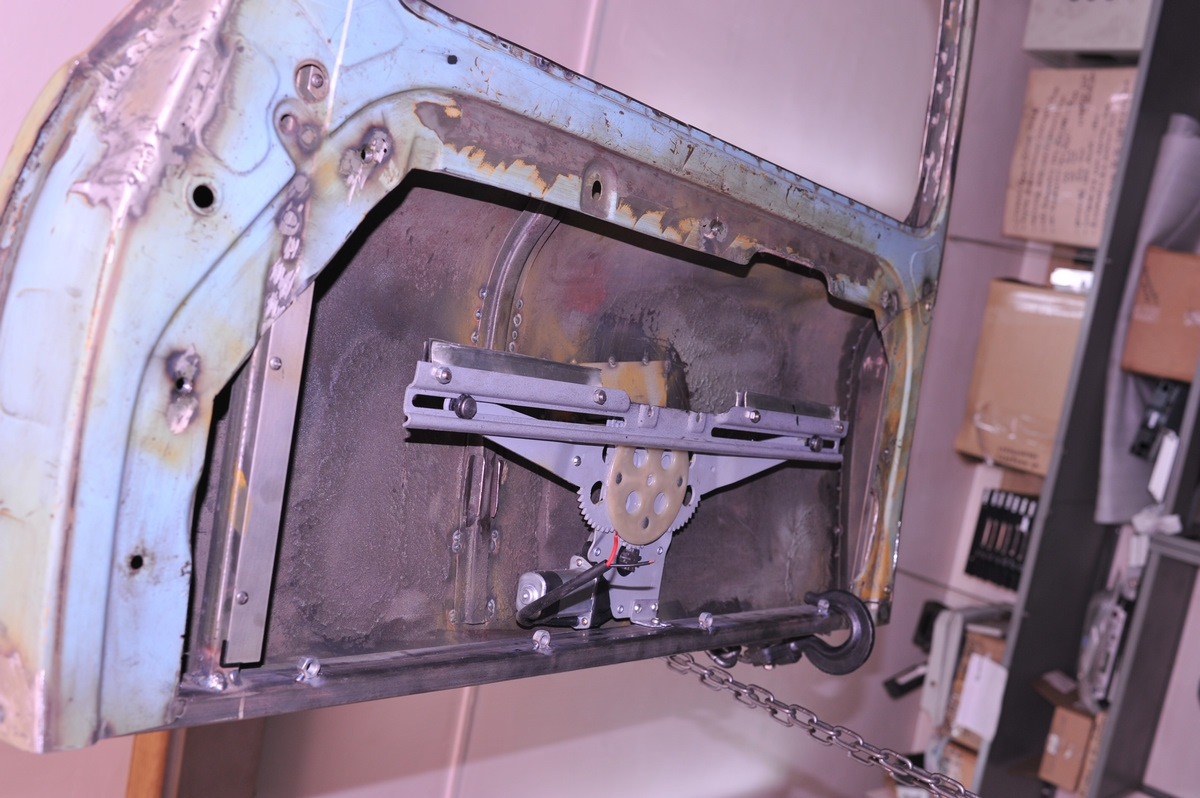

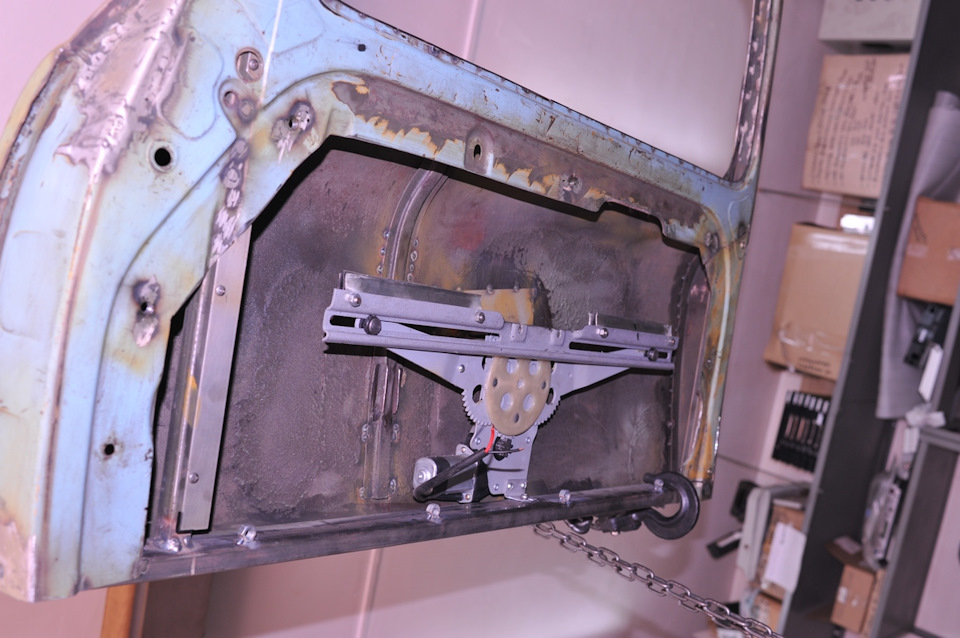

Укрепил второй электростеклоподъемник:

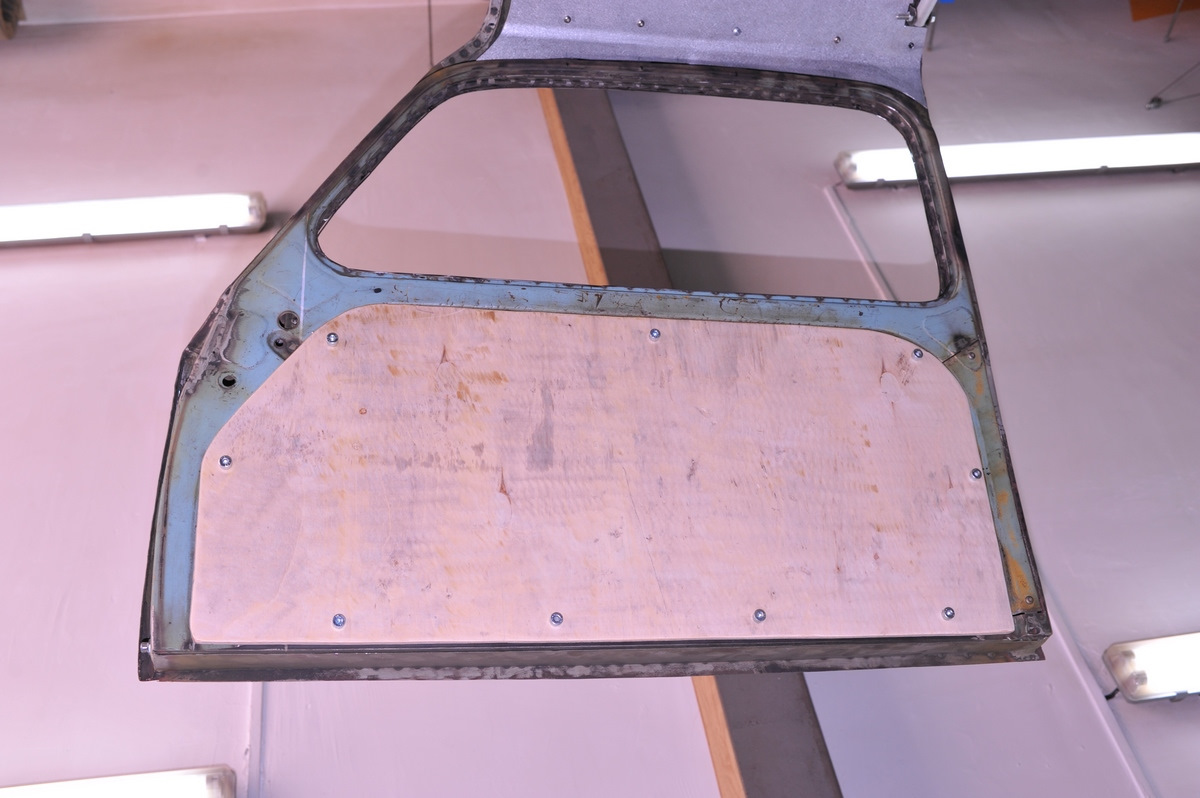

Сделал и укрепил карту двери и обшивку потолка двери:
Вообщем с дверями я разобрался полностью, к ним больше не возвращаюсь.
Ну и наконец-то приступил к чему-то новому и интересному, короче к расширению арок колес.

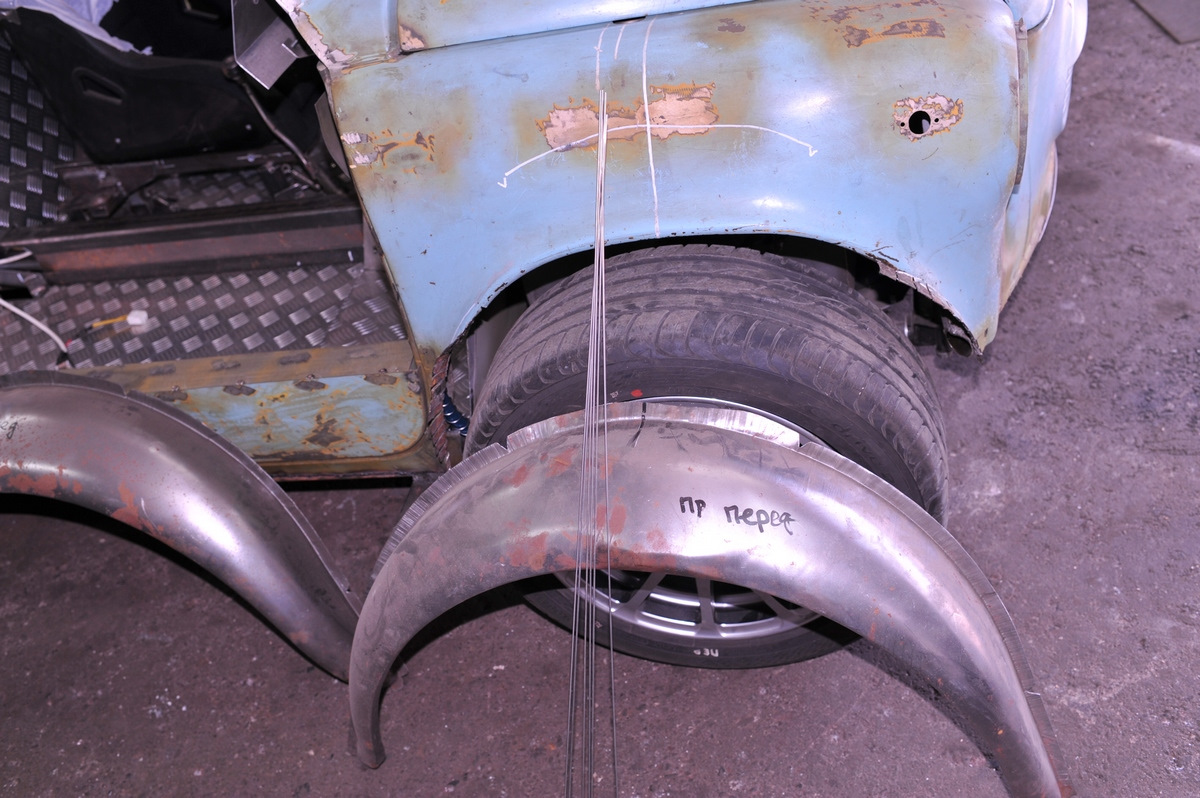

Итак, имеем заготовки арок в виде внутренних арок от «Нивы»:
Подвесил арку на маленький крючок чтобы зафиксировать и удобнее работать:
Заготовка висит, но как видим радиус арки не тот что нам надо:
Размечаем арку, я делал через каждые 100мм:

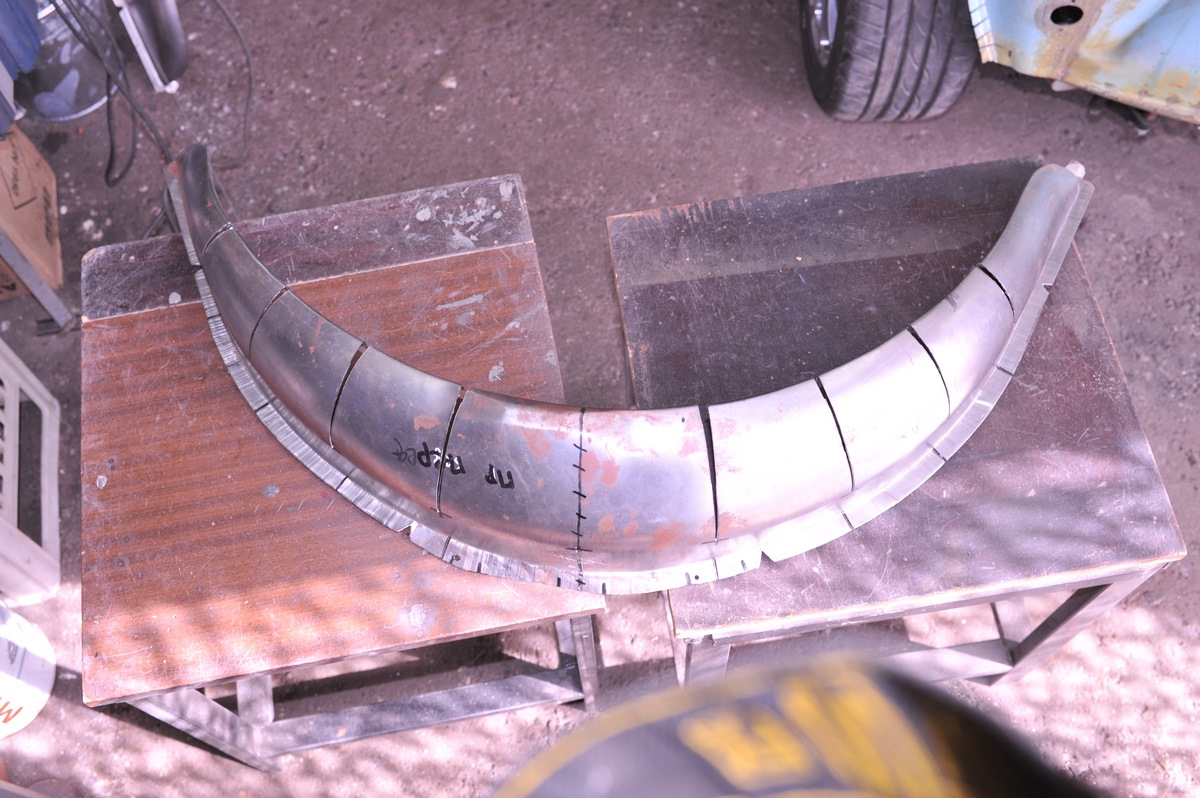

Ну и собственно режем. Поделюсь секретом, сначало (до середины реза) я применял круг толщиной 2,5мм, а оставшийся рез делал кругом толщиной 1,2мм, чтобы при дальнейшем изгибе швы получились плотными:

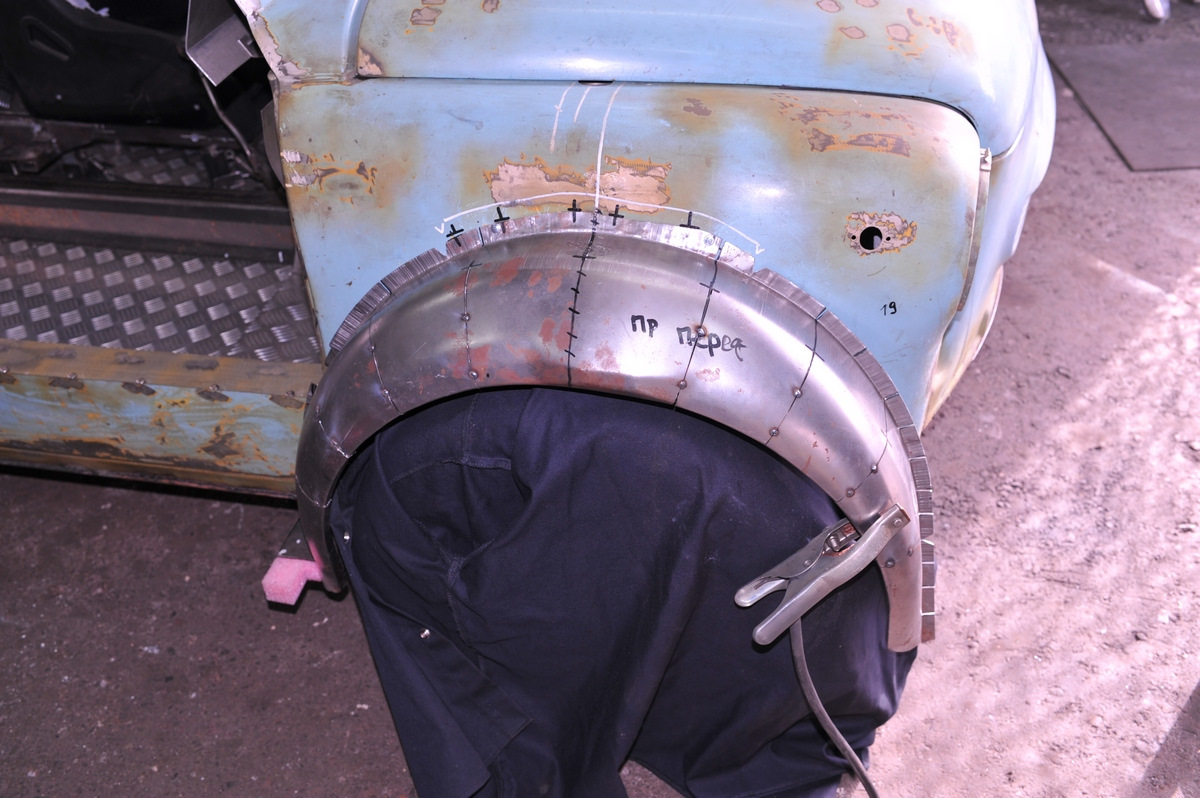

Примеряем подрезанную заготовку с помощью подручных средств:

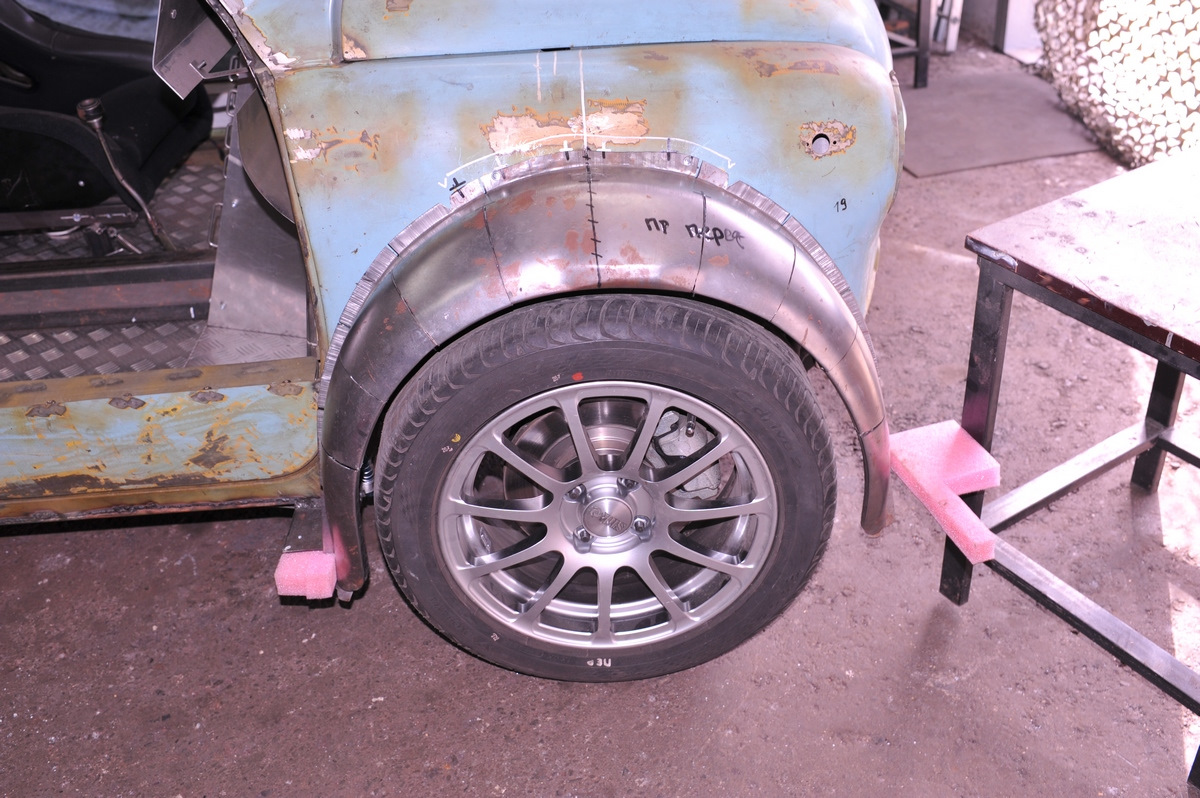

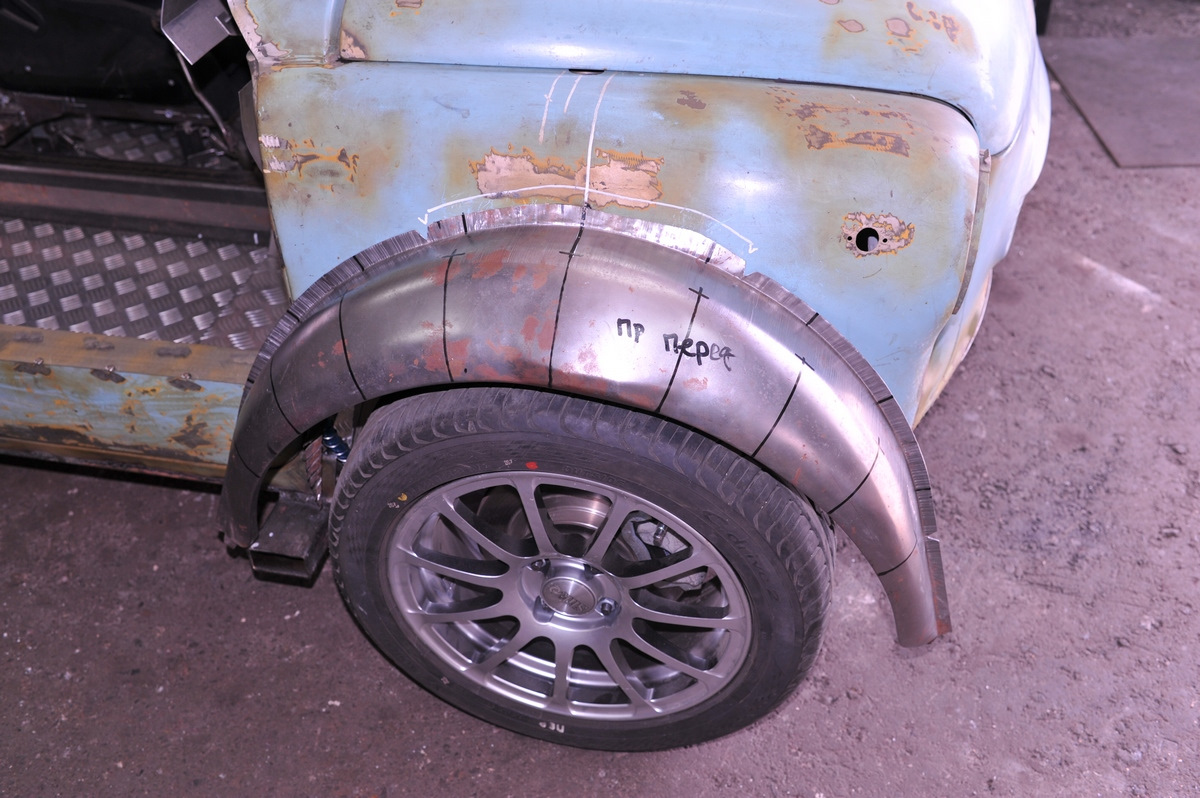

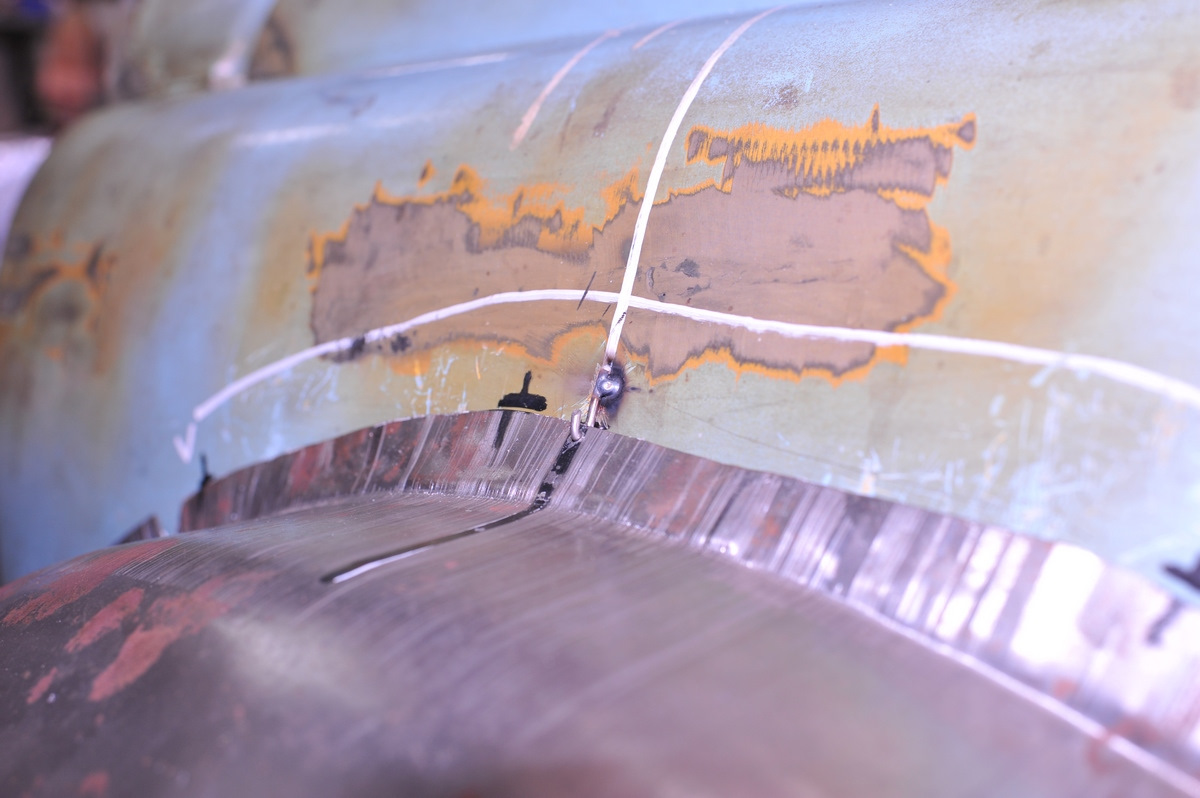

Новый изгиб меня устраивает, зазор «арка-колесо» по верху получился 50мм, по бокам 40мм. Прихватываем все это дела пока по 2 точки на рез:

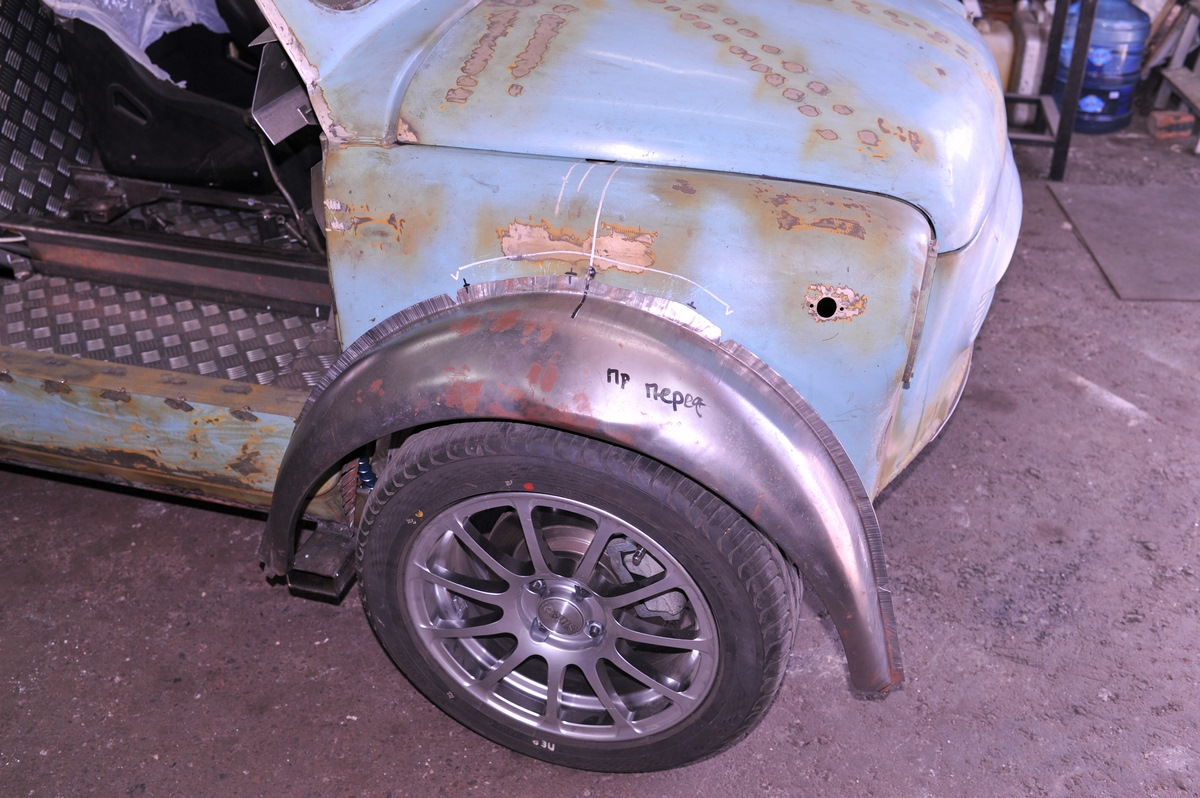

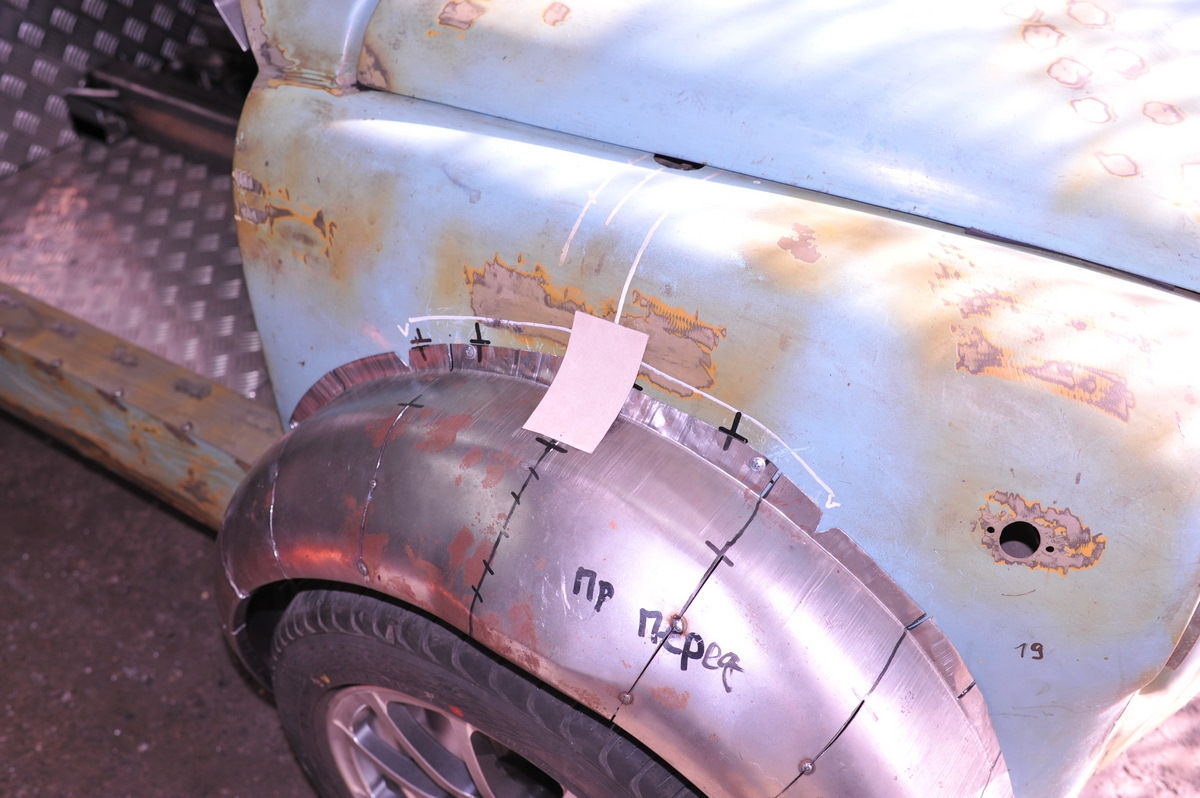

Примеряю лепесток бумаги, который имитирует дальнейшую доработку арки, чтобы сохранить плавные переходы кузова, но этим воплощением в металле я займусь позже:

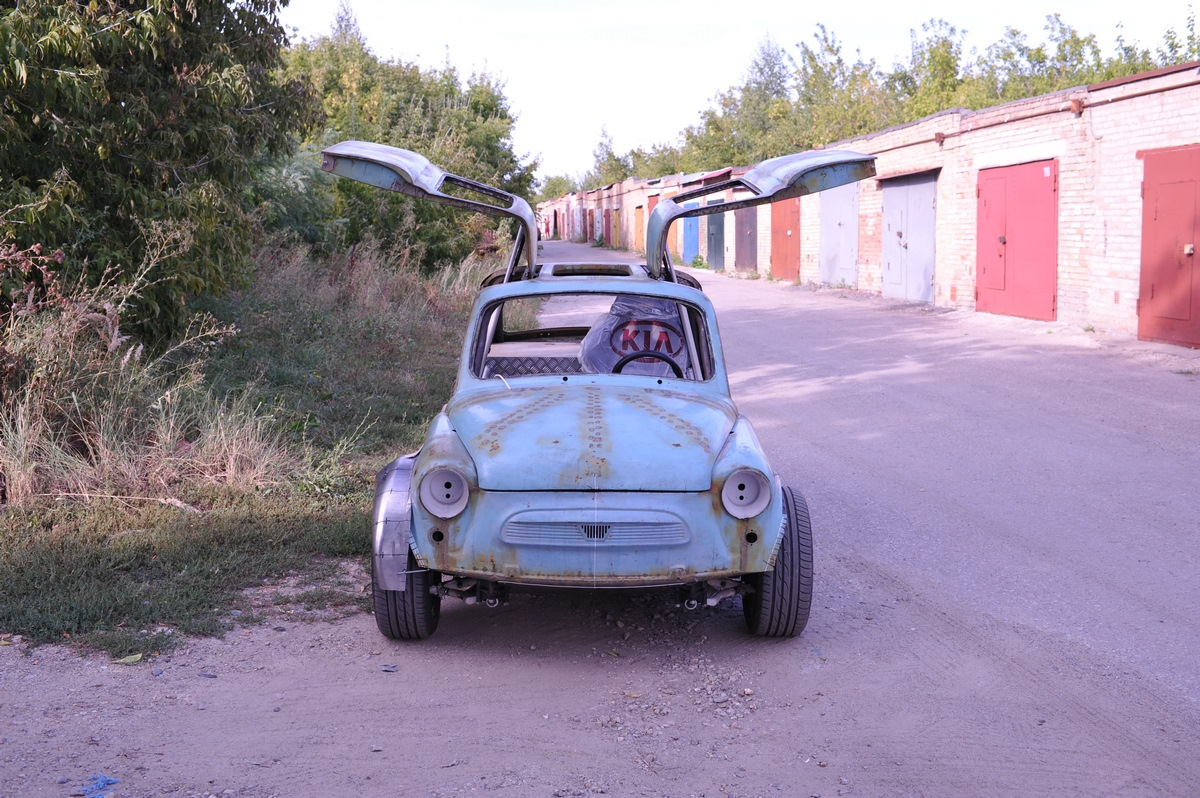

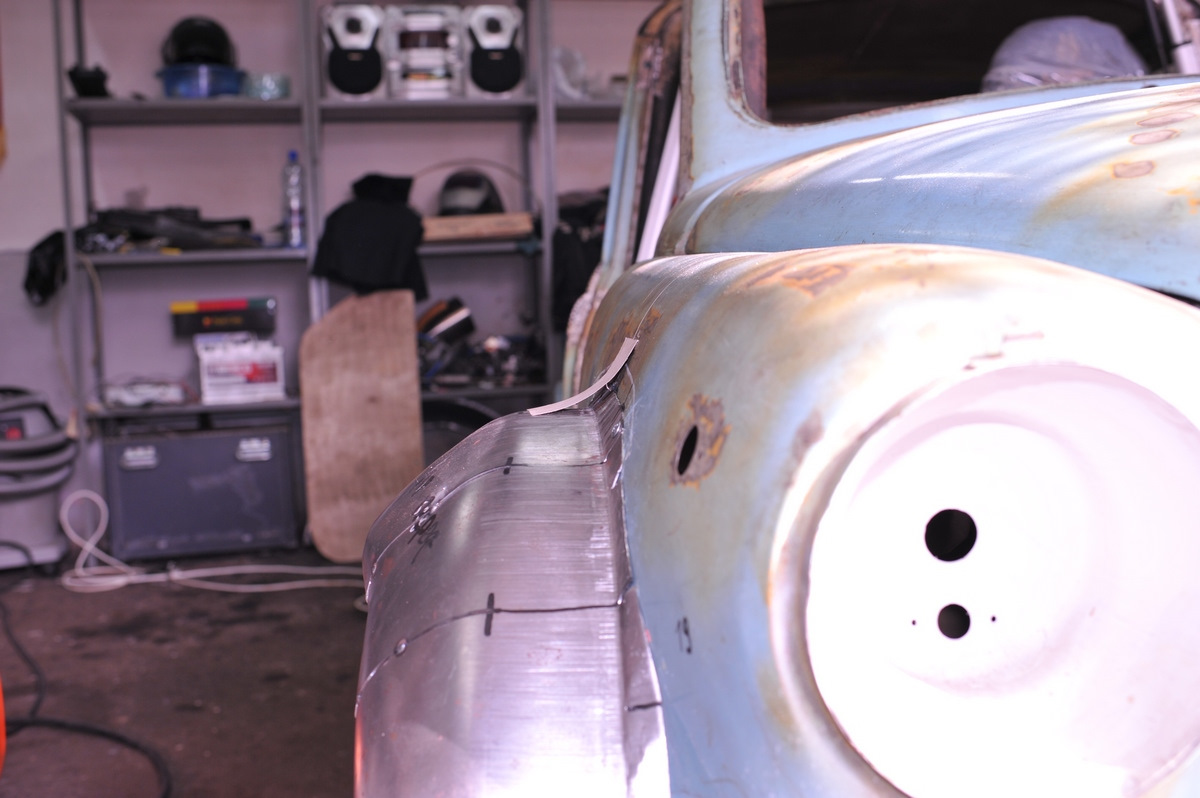

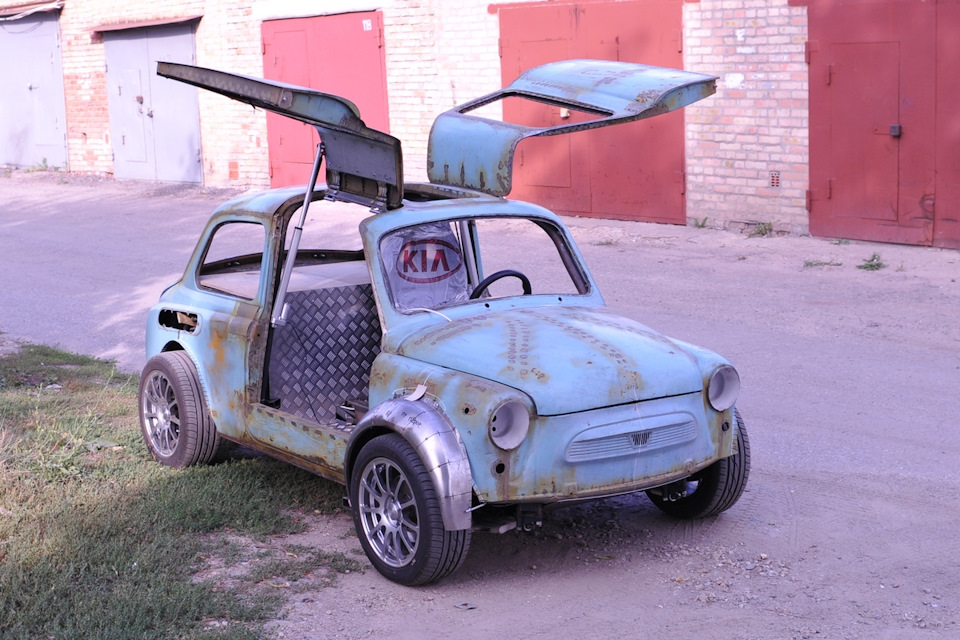

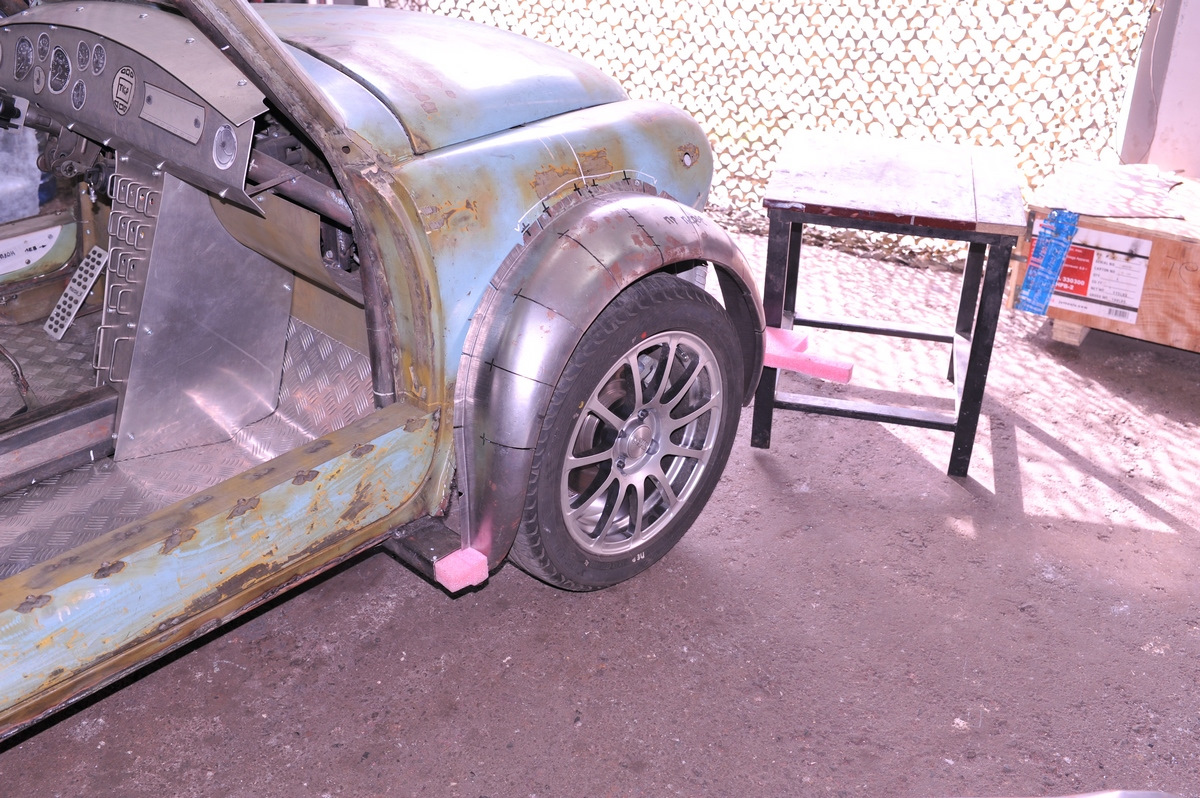

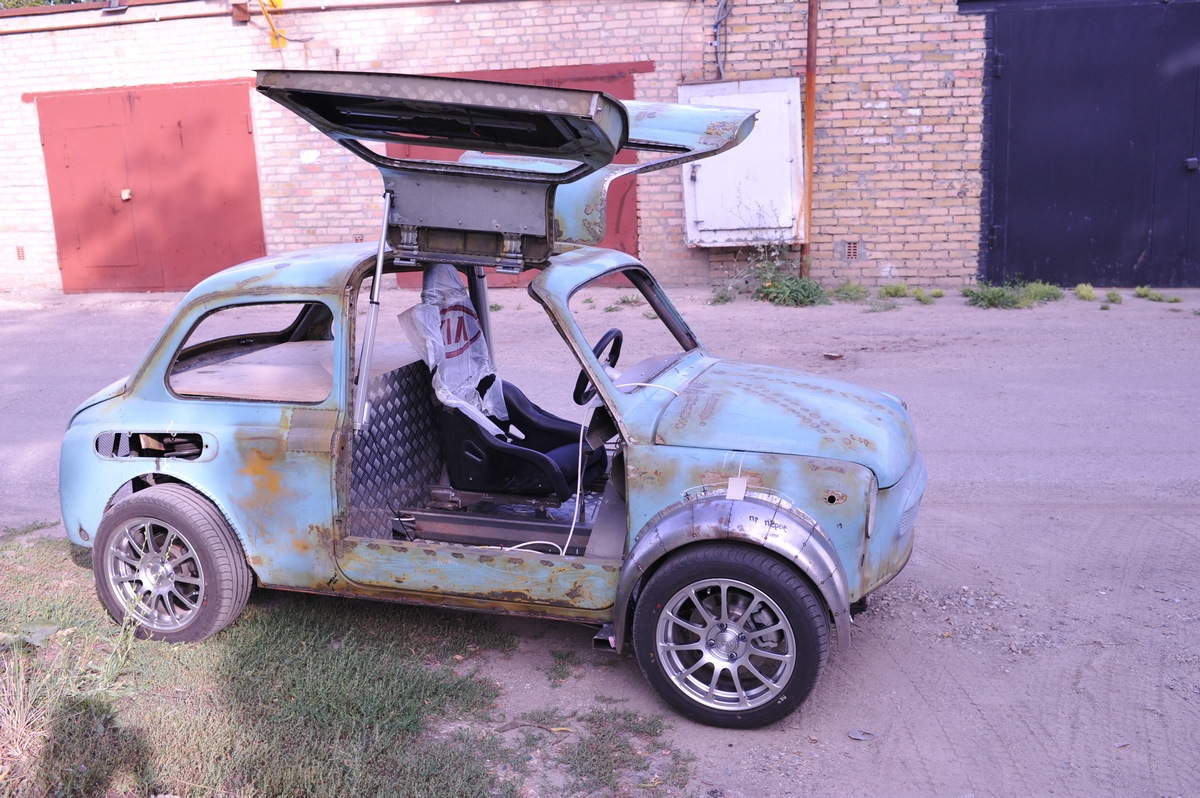

Одна арка подготовлена, так она смотрится на общем фоне:

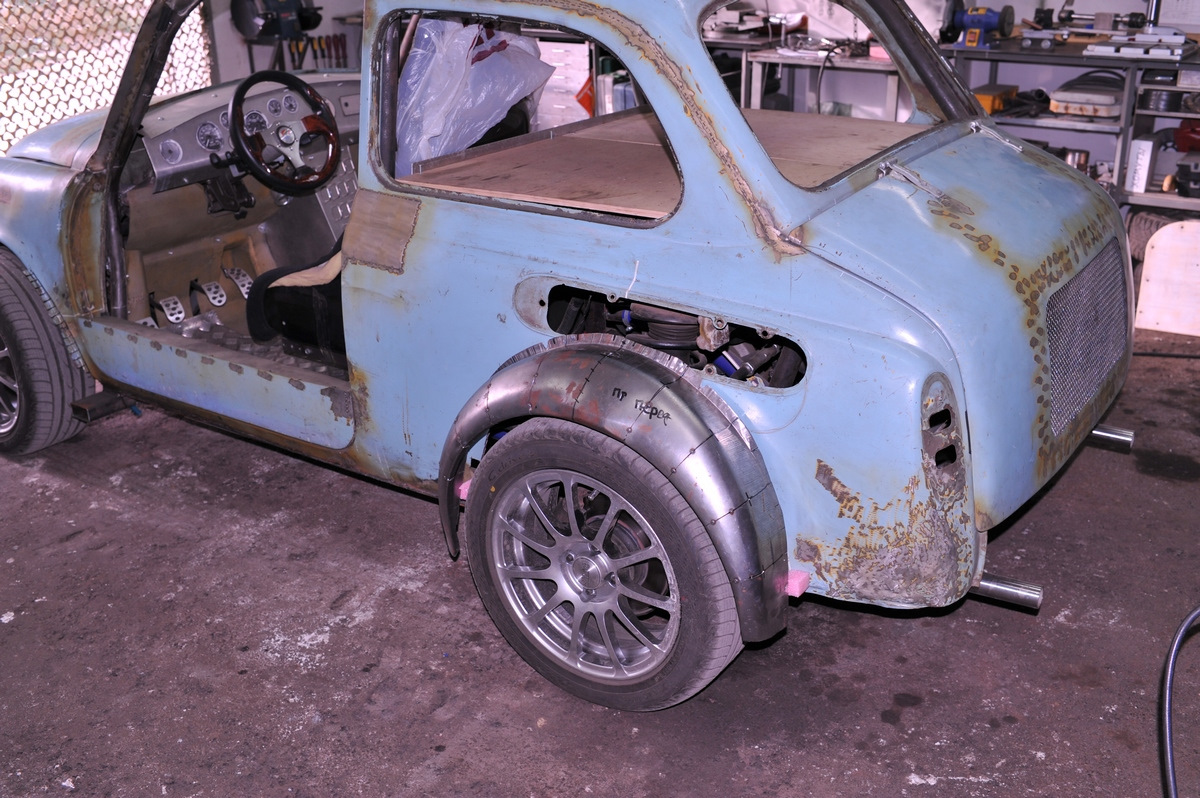

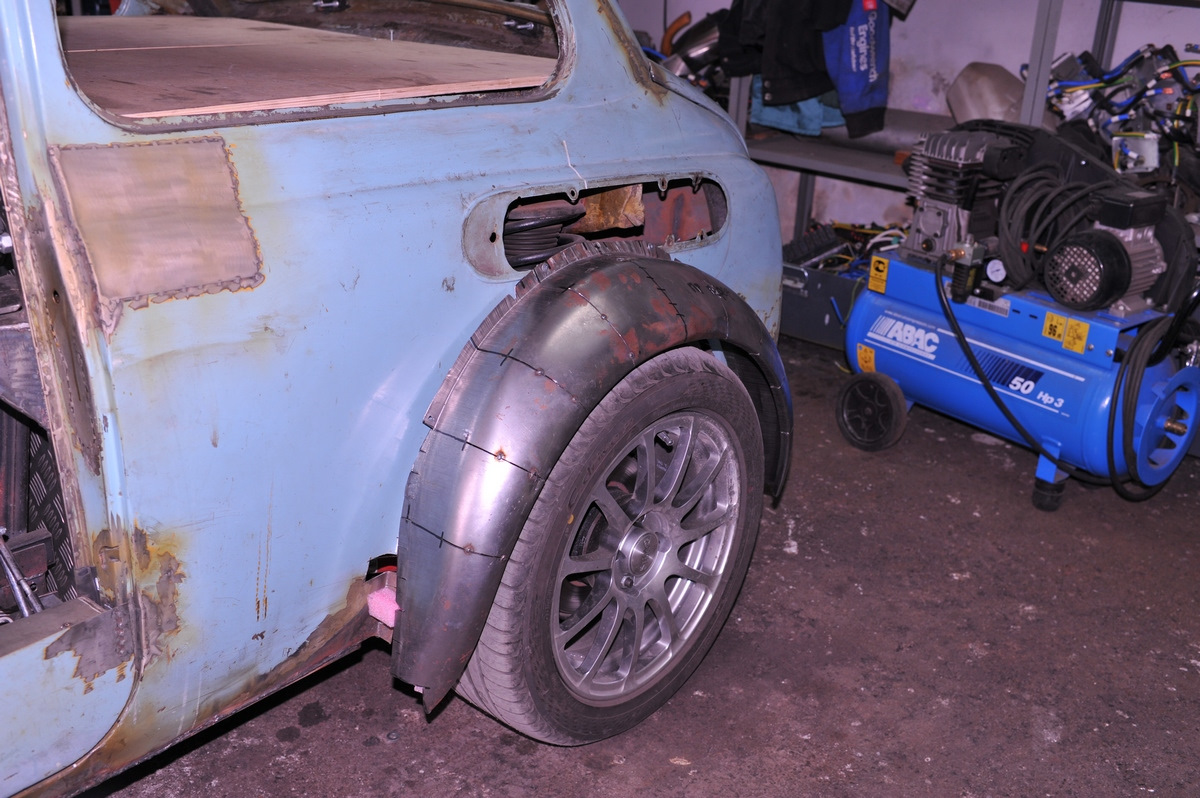

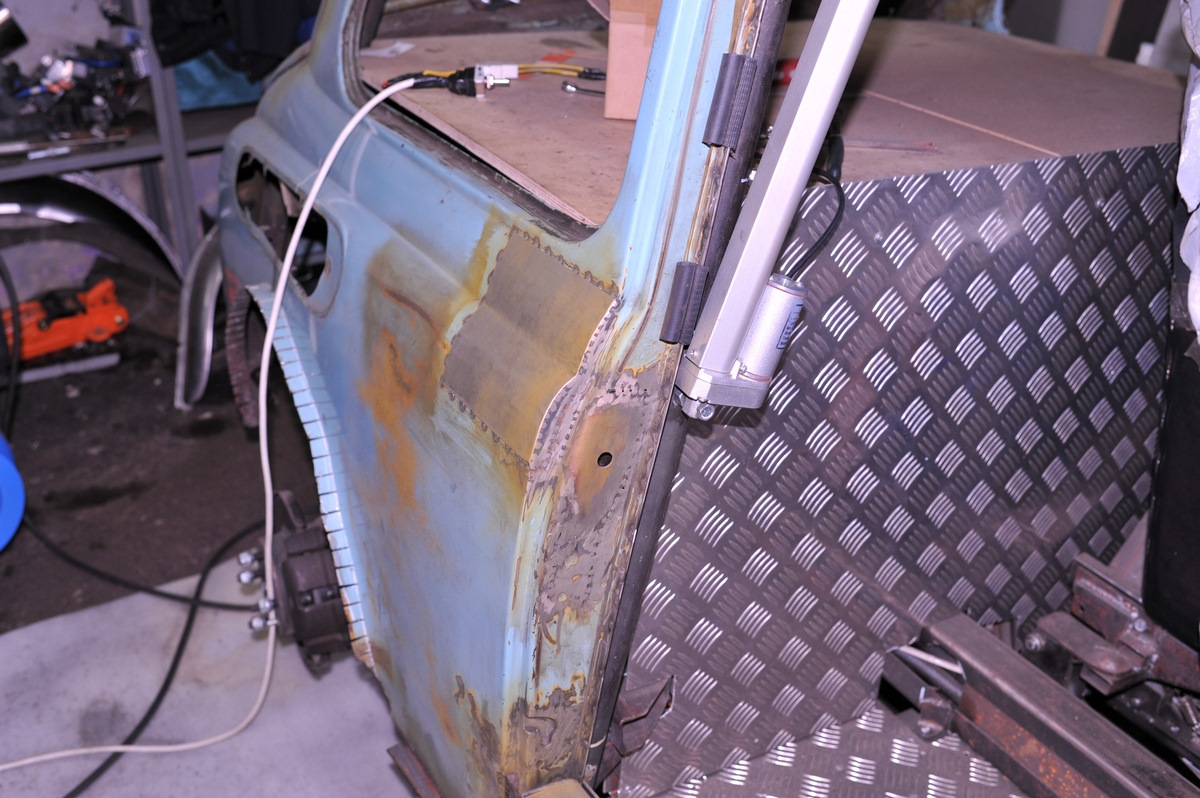

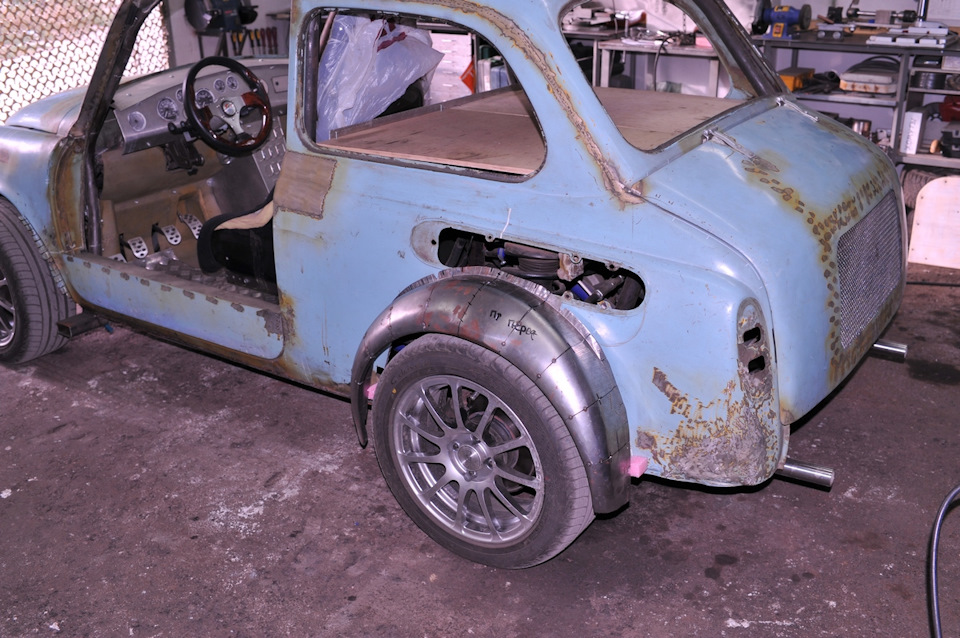

Поскольку пока арка съемная, примерил ее же на заднее левое колесо, поскольку технология будет подобной. Правда с задними арками придется повозиться больше, ведь мне нужно будет в них еще и воздухозаборники придумать:
Пока все, скоро по подобию сделаю левую переднюю арку и буду приступать к задним, а потом бампера и можно будет готовиться к покраске.
Comments 82
отлично получилось, а я вот думал, что мне придумать с расширением )
Прижилась технология))))
Хорошее всегда приживается )
Вот как оно все получается! Классно, подал мне хорошую идею!
Рад что кому-то полезен опыт ) я сам эту идею как-бы сказать помягче, срисовал )
У меня в городе паренек так же сделал но не правильно, большой ход подвески и рвет резину! Тоже заз 968м!
Естественно ход аммортизаторов надо учитывать, а то мне предлагали опустить кузов ниже! ;)
Вопрос такой, а можно ссылочку где арки покупались?)
На любом авторынке где жестянщики, цена смешная )
Просто на дальнем востоке, с этим беда(
Тогда любой автомагазин, привезут на заказ: внутренние арки от Нивы.
Супер!Можно вопрос, а кто по профессии?
Последние 15 лет в сотовой связи, сейчас временно безработный :)
Ничего не понятно!)))Наши руки не для скуки?)))
Проект "Волчонок" чисто хобби ))), ничего общего с профессией.
Хорошее хобби выходит!)
Да уж времени и денег кушает будь здоров, но за удовольствие как говориться …
Самое главное, что это действительно удовольствие!
Отлично! А бампера буду метал?
Да из металла, х/к 0,8мм. Попробую сделать съемные чтобы при желании им можно было менять форму, т.к. с их внешним видом еще не определился.
Отличный проект! Но вот цена вопроса! Не каждый желающий потянет! Из дому не выгнали?🙂
;))) Пока не выгнали, говорю что вот-вот закончу. Жена мне даже руль к проекту на ДР подарила :)
Красавчег …
Спасибо )
Подписался и слежу за Вашим проектом. Очень понравилось
Спасибо!
Прикольная Жужа получается !
Стараюсь )
А "пропилы" в крыльях, как сваривать будешь ?
Сплошным швом, или точками ?
Точками достаточно, да и металл не поведет.
ну когда же уже все?)))
Точно не в этом году как планировал :)
Молодец! у меня так фантазия не работает. Как всегда 5+
Спасибо!
Я просто фанат этой идеи и мастерства с усидчивостью! Мне бы последнего не хватило и я либо бросил бы вообще это дело, или сделал похабно)
Главное начать, а потом затягивает :)
Может воздухозаборник в задние арки вписать с оглядкой на авто группы б? Как на кватре, например
Примерно так и хотел вертикальные воздухозаборники.
Все круто. Терпение всепобеждающее конечно. Респектую от души.
Большое спасибо!
Красавчик, лепишь шедевр, респект нервной системе!
Шедевр слишком громко, но все равно спасибо! :)
супер!
Спасибо!
Молодец! Красиво!
Спасибо!
может воздухозабор сделать чуть ближе к переду (чтобы аркам не мешать) в виде жабер акулы?)
По всем канонам надо вписать воздухозабор к аркам, иначе получится дисгармония. Вообщам то я проблем вписать одно в другое не вижу, смакетирую картоном и вперед.
Вот это терпение! Повторить на 2 двери нудоту и только потом на интересное перейти. Железная воля. Желаю только терпения и упорства.
Как Вы меня понимаете ! :) я 2 недели не мог себя заставить доделать 2-ю дверь ;)
то есть слишком все круто. мне кажнется такой проект нужно было делать с другой машиной. без обид все клево, Ю — но это мое мнение
Это мой первый проект, на нем я тренируюсь. Возможно потом будет более серъезная машина.
конечно круто, но от заза ничего толком и не осталось. то есть он даже не похож на горбатого.
Верно, задачи сделать ЗАЗ не было, это слишком просто. Идея — создать авто для души с силуэтом Горбатого.
Арочки удачные! С переходом в кузов интересно как будет.
Попозже рассчитаю универсальные "лепестки" чтобы были однотипными и пройдусь ими по всему радиусу арок.
Я терпелив. Мне интересен вариант перехода, чтобы гармонично получилось.
После реализации воздухозабоников буду все причесывать )
Ждёмс…
Интересный выбор заготовки под арку, я как-то даже не рассматривал внутренние части, а они интересные! молодец — продолжай, я слежу.
Эта идея не моя, я ее подсмотрел на драйве ;)
КРУТОТЕНЬ!
Спасибо!
Повторю нижесказанное, один из интереснейших проектов! Ждем новостей!
Спасибо! После выходных будут очередные новости :)
Всё как всегда, не слов, КРАСАВЕЦ!
Спасибо!
Злой корчага получается! Удачного продолжения и завершения.
Спасибо, надеюсь на скорое завершение :)
Чувак ты ненормальный!интересный проект, интересные решения!и самое главное:я так понимаю это все в обычном гараже происходит?!низкий поклон, молодец!
Не просто в обычном гараже, самое главное, что все это один человек делает! Целые КБ на заводах машины делают, а он один!
Markoman717
Чувак ты ненормальный!интересный проект, интересные решения!и самое главное:я так понимаю это все в обычном гараже происходит?!низкий поклон, молодец!
Все верно в обычном гараже, работа не связана с автосервисом, это мое хобби :)
Слежу за проектом с начала.Ну о-очень интересно.Все получается суперски.Молодец! Много я видел доработок горбатого (все таки на его родине живу), но твоя лучшая и самая масштабная однозначно.
Буду стараться и дальше! :)
Сказать честно, не люблю ВАЗовские тазики, но вот железо лот них… Тоже на опеле внутренние нивовские ставлю. И вообще на работе часто арки ставлю от девятки. 9 из 10 раз получается идеально.
Я первый раз ставил, мне понравилось :)
что сказать — круто!
Спасибо! :)
Терпения вам и вашим золотым рукам!
Большое спасибо!
Скажите, а заплатка в месте, где раньше была петля двери, самодельная или вырез из донора?
Самодел по бумажному шаблону из 1мм железа.
