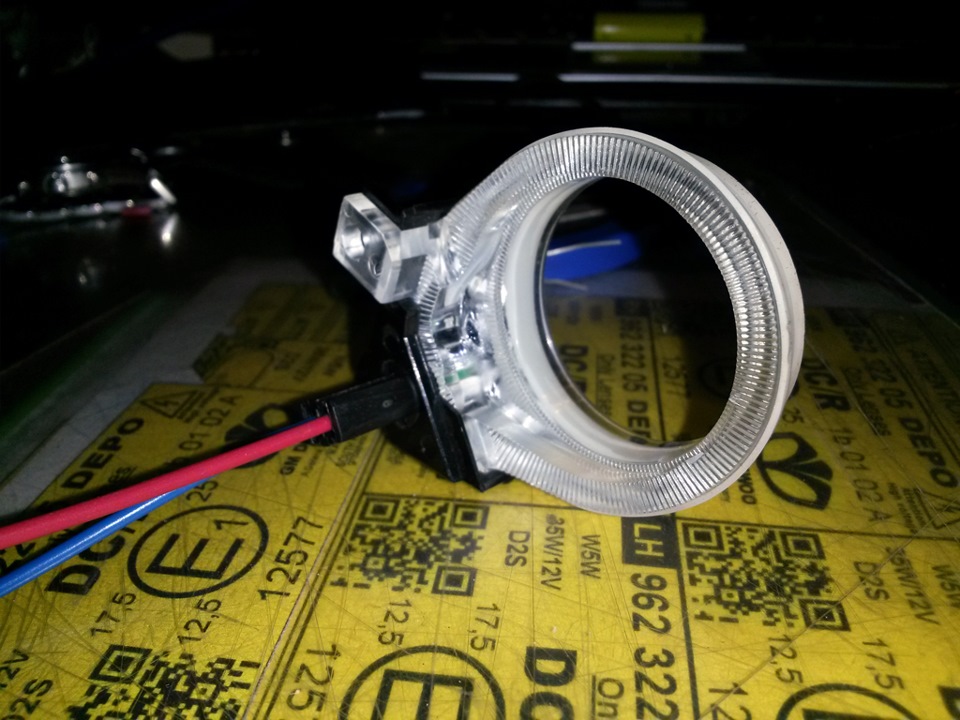

Подсветка от Daewoo Leganza.
Каталожный номер 96206813.

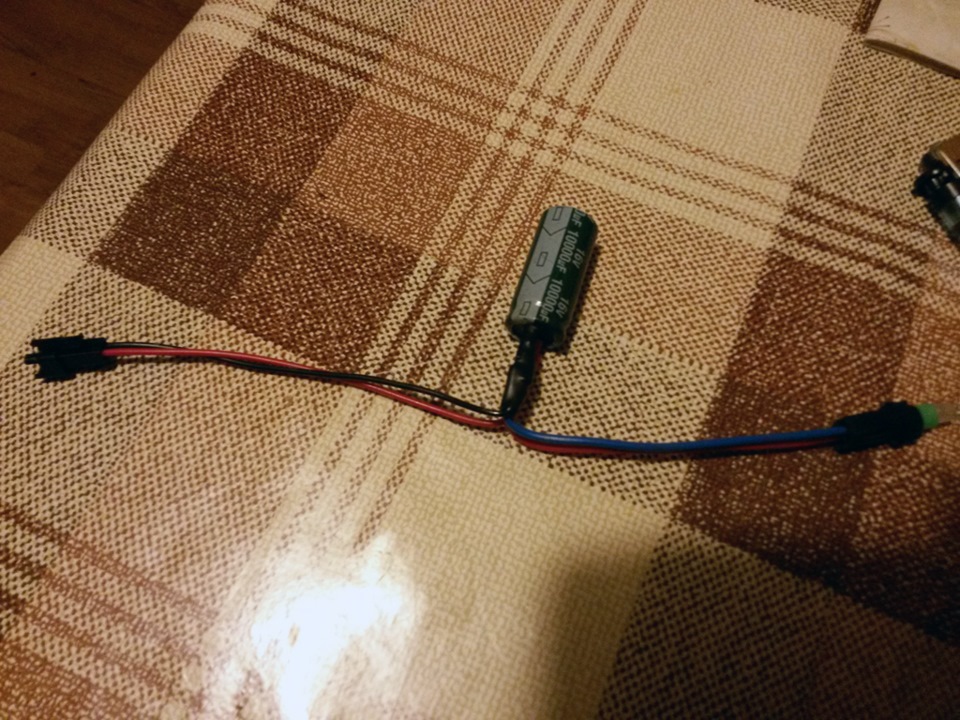

Конденсатор 10000 мкф * 16 В; диод для того, что бы конденсатор не разряжался в бортовую сеть, а только в светодиод.
Схема спайки следующая:
Диод (не путать со светодиодом) можно взять почти любой, лишь бы маленький :) Я взял из распаянного компьютерного блока питания.
Подключать планирую к подсветке панели приборов. При снятии с сигнализации у меня моргает подсветка, а не поворотники :)
Found on photo: F10000
Проверка:
>>>Диодная подсветка замка зажигания, установка (часть 2)<<<
Comments 30
а подскажите внутреннего размера кольца.Ну эсли вам не трудно
Не подскажу :(
понял уже размеры есть если интересует могу скинуть.
Спасибо, но мне не нужно :)
ок
ништяк!полезное изобретение!
Ара, ещё бы диодную ленту по днищу пустить! о_О
Возможно когда-нибудь)))
Многообещающе! А что насчёт бэспасаткиавтонэт?!
Чур меня. С нашими дорогами поднимать надо)))
правильно же я тебя понял по схеме?
vfl.ru/fotos/f337d54a4294005.html
единственное мне кажется что 10000 много, 220 за глаза!
Посмотри видос) В самый раз.
Схема правильная. Нарисовал и добавил "человеческую")))

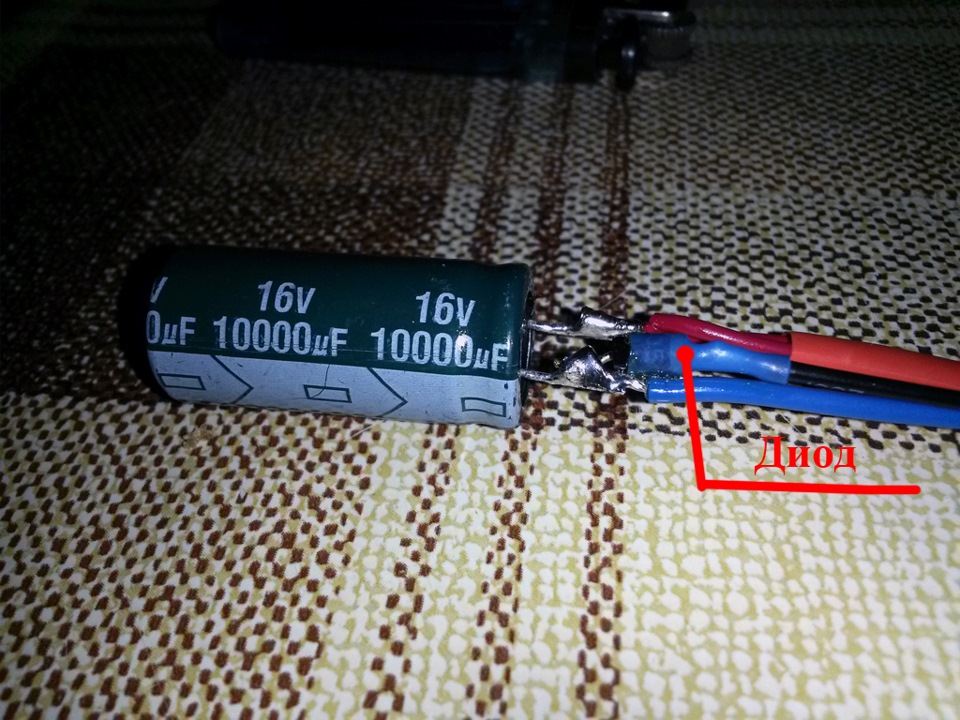

Объясни нубу, "диод для того, что бы конденсатор не разряжался в бортовую сеть, а только в светодиод." — где на фотках это?

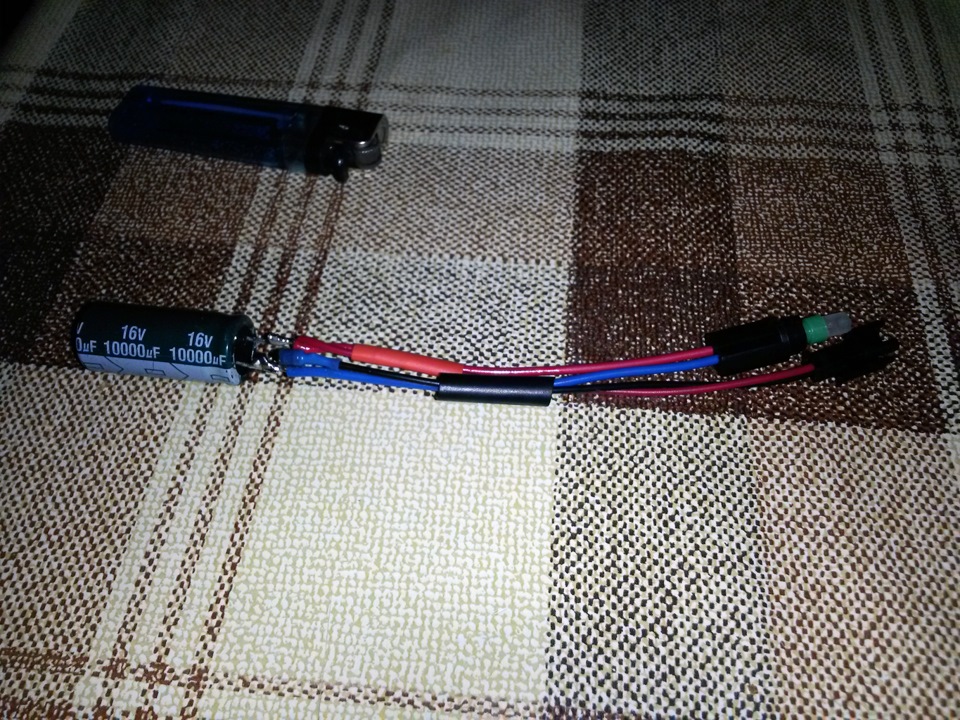

третья фотка, ее увеличь и увидишь там стоит на минусовой ножке диод который спаян с черным проводом который идет на розетку
Soonny
Объясни нубу, "диод для того, что бы конденсатор не разряжался в бортовую сеть, а только в светодиод." — где на фотках это?
вот схему накидал
vfl.ru/fotos/f337d54a4294005.html
Спасибо. А вот этот диод он то же разный бывает как и конденсатор?
Soonny
Объясни нубу, "диод для того, что бы конденсатор не разряжался в бортовую сеть, а только в светодиод." — где на фотках это?
Смысл в том, что диод — это деталь пропускающая напряжение только в одну сторону.
Я собираюсь подключать всё это безобразие к подсветке приборной панели.
Должно быть так:
После снятия с сигналки у меня меня моргает подсветка (и габариты авто), конденсатор заряжается.
Благодаря диоду накопленный заряд расходуется только на подсветку замка, а не на подсветку приборки габаритов и проч.))
Диоды разные. Какой я взял — написал в тексте журнала)
И схемку нормальную тоже добавил))
А я то подумал, что это будет что-то на подобие ангельских глазок. Чет думаю у Леганзы я их не видел)))
Фраза "подсветка замка зажигания" не смутила?))
ваще на капли)) Утро оно такое.
К чему цеплять будешь? К концевику? Схему рисуй, а то моя не понимать как это =)
Нарисовал, написал :)
оо это прикольно. =) Спасибо
у а меня в экзисте такого нету(((((
У меня тоже) Я в АвтоДоке покупал :) Последний был))
Отличная вещь! =)
класс)))))
Классно выглядит! а установленные фотки выложишь? хотелось бы посмотреть как смотрится в интерьере…
Как соберу :)
удачи, ждееем)
