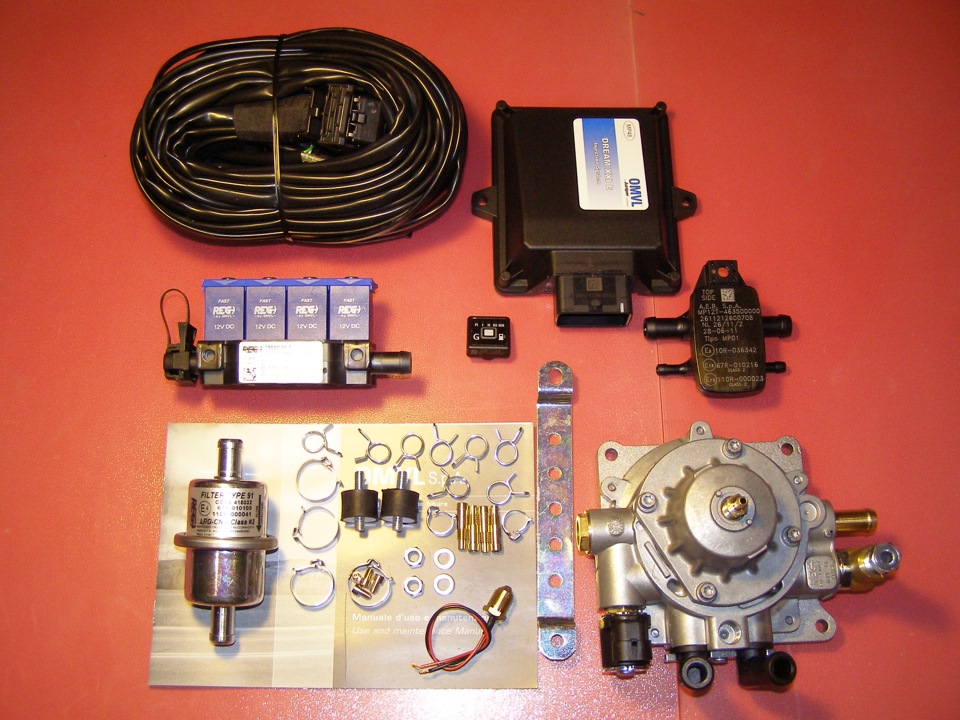

И так начнем. Пролистав весь интернет в поисках ГБО решил поставить OMVL DREAM MONOPLUG. Был куплен в интернет магазине г.Росто-на-Дону и с пересылом тр.компании обошелся в 13800р gbo-shop.ru/magazin-gbo/m…-omvl-dream-monoplug.html
OMVL DREAM MONOPLUG это новейшая система, отличается от прежних разработок OMVL одноступенчатым редуктором повышенной мощности и пластиковым блоком управления с одним разъемом. В комплекте все необходимые детали кроме шлангов и фильтра тонкой очистки газа для установки на четырехцилиндровый двигатель.
Устанавливал все сам и без гаража, вся установка происходила на улице при температуре -3 градуса.
Начал установку со снятия коллектора и установки на него, рампы с форсунками и сопел для газа. Процедура не слишком уж сложная но требует снаровки. Определяемся с расположением газовых дюз. Сверлить лучше на снятом коллекторе, а не на установленном(как описывают во многих мануалах по установке газа), потому что очень много стружки.

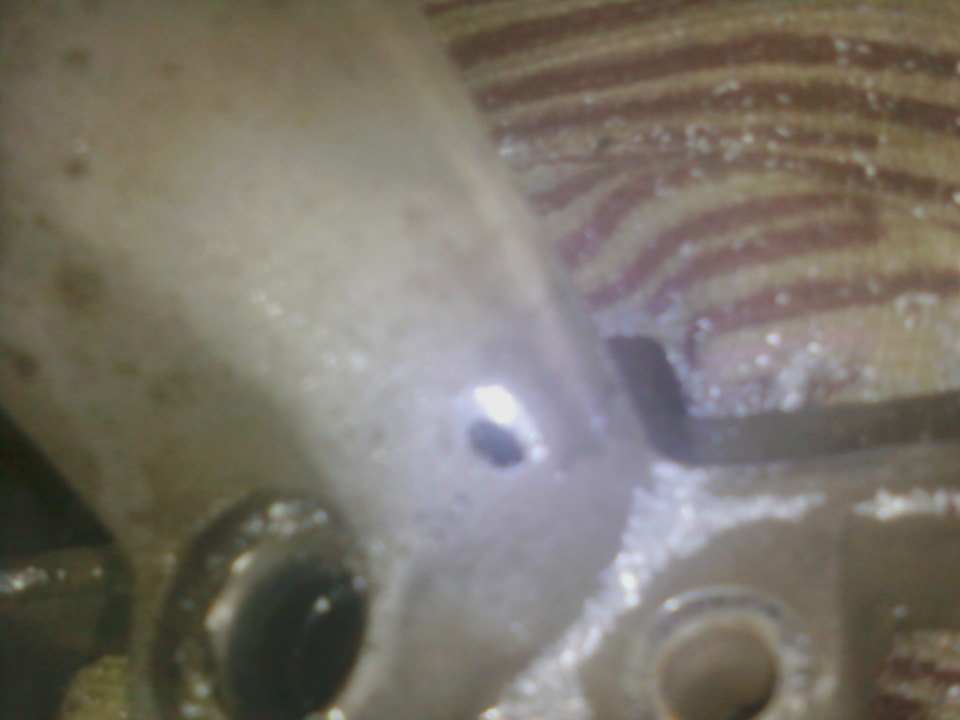

Засверловку начинал с меньшего диаметра сверла. Берем сверло на 3 и сверлим все 4 отверстия(почему начал с ки, потому что за сверловка под очень острым углом) далее рассверливаем на 4.5 все 4 отверстия. После нарезаем резьбу на 6 для установки сопел. Все газовые дюзы я установил с супер клеем т.к. не было специального клея для резьбы.

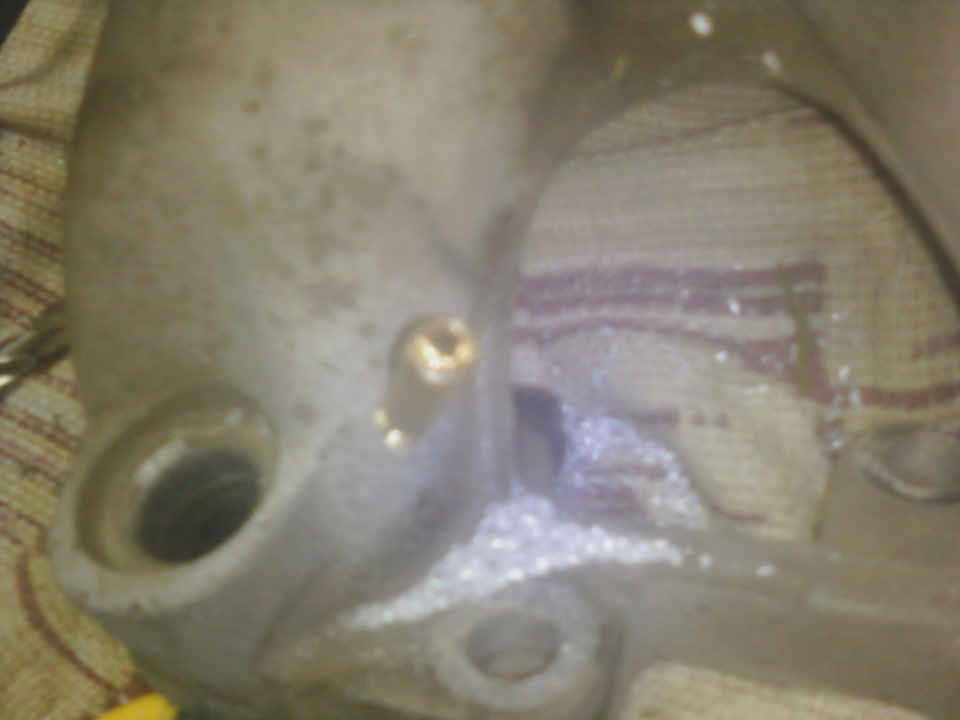

Как видно на 3 фото очень много стружки, закручивать дюзы нужно очень осторожно т.к. алюминий и очень мало резьбы(за качество фото извиняюсь)

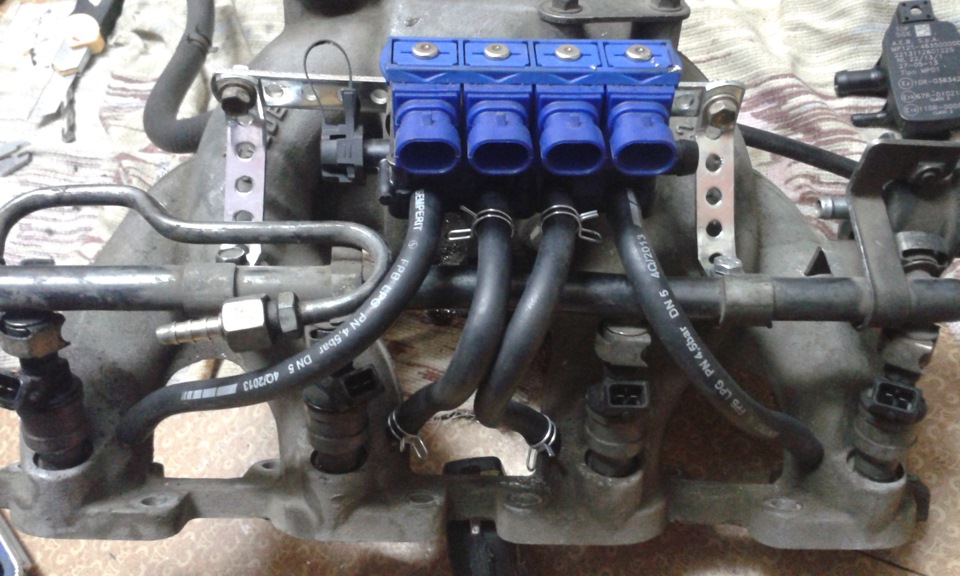

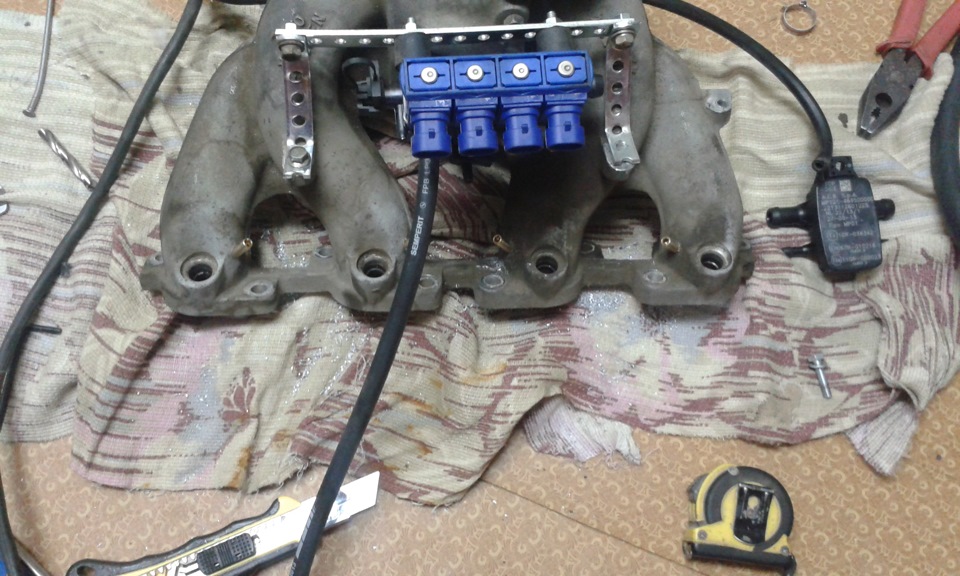

После установки всех дюз устанавливаем рампу форсунок(фото 4)

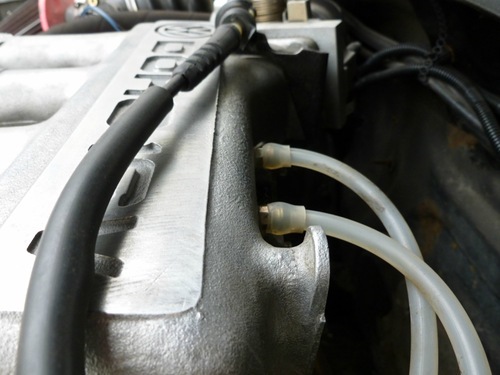

Далее соединяем форсунки с соплами шлангами поставляемым в комплекте, шланги должны быть все одинаковой длинны не более 180 мм. и не менее 150 мм., это нужно для равномерной работы двигателя. Чем длиньше шланг тем хуже работа двигателя, в моем случае получилось 170мм. (фото5)

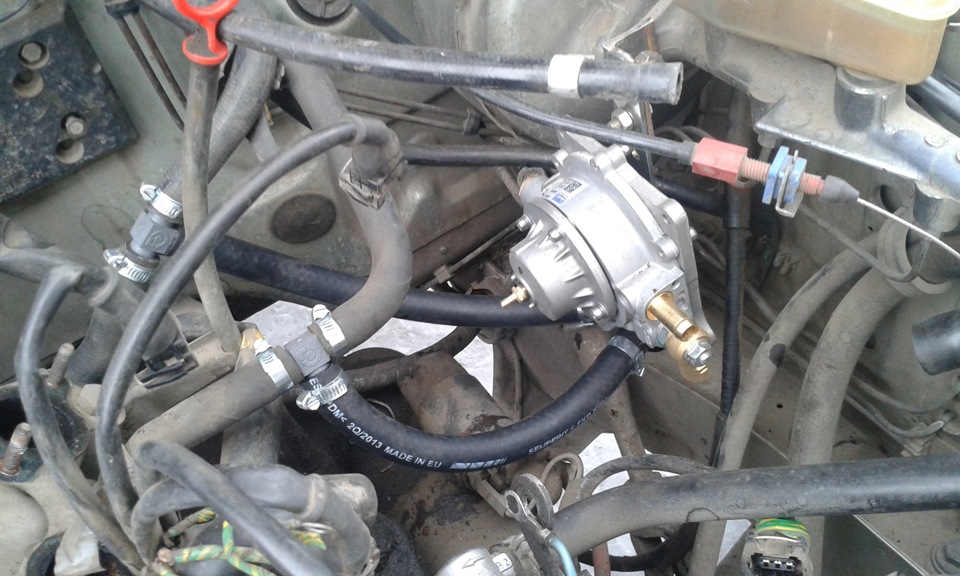

При снятом коллекторе очень удобно установить и сделать врезку в систему обогрева редуктор. Для этого нужно слить тосол и разрезать шланги идущие на печку. Подогрев редуктора нужно устанавливать обязательно параллельно. В разрез шлангов нужно установить тройники(поставляются в комплекте) но тройники нужно немного доработать, в тройники со стороны выхода и входа для редуктора нужно установить жиклеры, для того чтобы не уменьшить тепло потери для печки. Я этого не сделал, во чтом убедился при эксплуатации автомобиля(летом переделаю). Редуктор установил на кронштеин и закрепил его на вакууме тормозов.

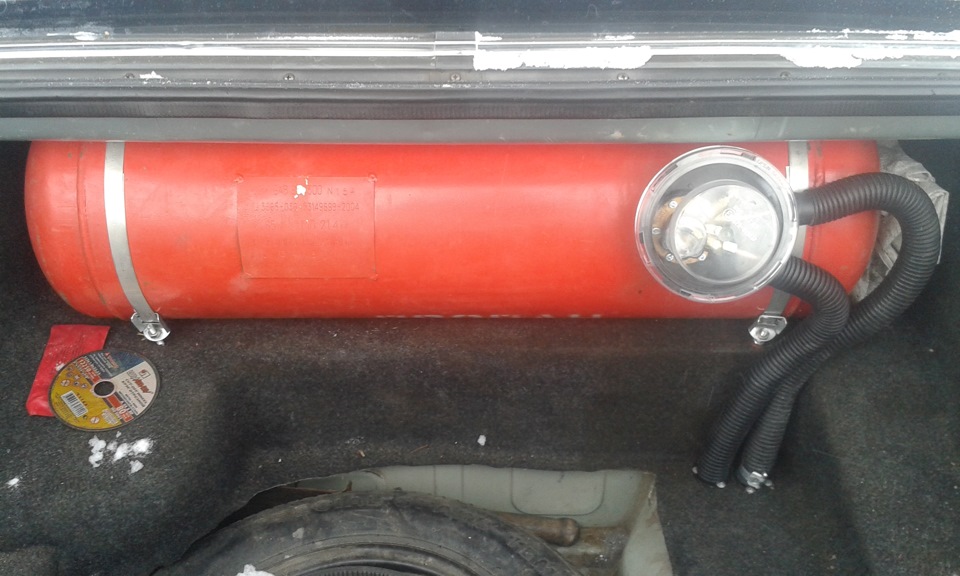

Все, можно установить коллектор на свое законное место. Переходим в багажник и устанавливаем баллон. Баллон я взял цилиндрический БАВ-65. т.к. баллоны торы очень не аккуратно встают в нишу, да и емкостью они очень малы. В моем случае этот баллон на 65л. т.к. езжу на рыбалку и на охоту, в общем очень много лажу везде где попало и мне нужен объем топлива. У кого стоит дополнительный бак, то тогда придется ставить тор либо убирать доп. бак. В общем решать Вам.

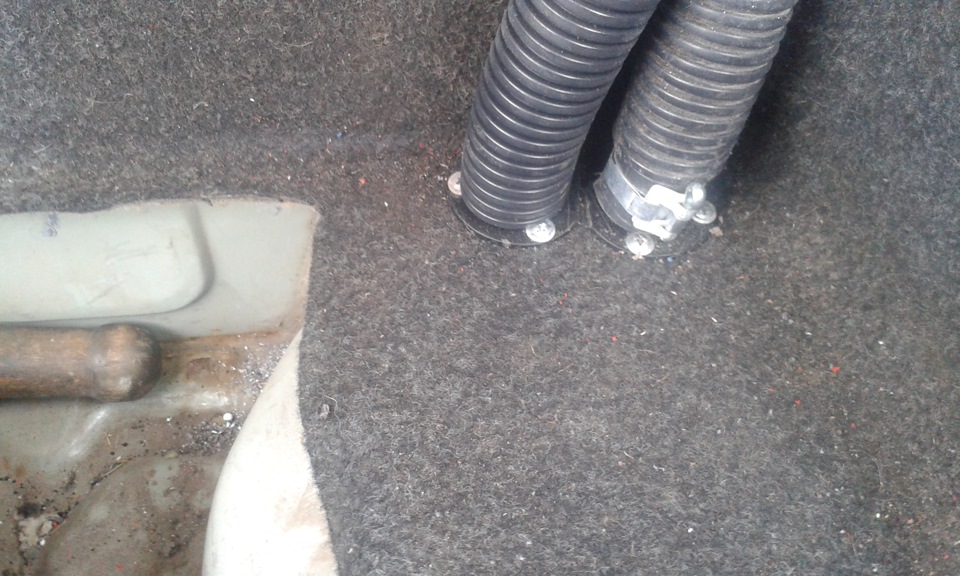

После установки бака и мультиклапана, сверлим специальной коронкой два отверстия для протяжки газовых трубок
После прокладываем газовую магистраль от баллона до газового редуктора. Газовая магистраль проложена параллельно бензиновой магистрали, а заправочную можно проложить под лючек бензина(под ВЗУ лючек бензобака), а можно под задний бампер. В моем случае под бампером.
Ну вот магистрали проложены, бак закреплен. Теперь нам нужен теплый гараж либо теплое время года(лето). Это нужно для того чтобы установить ЭБУ(электронный блок управления) газа укладки и пайки электропроводки.

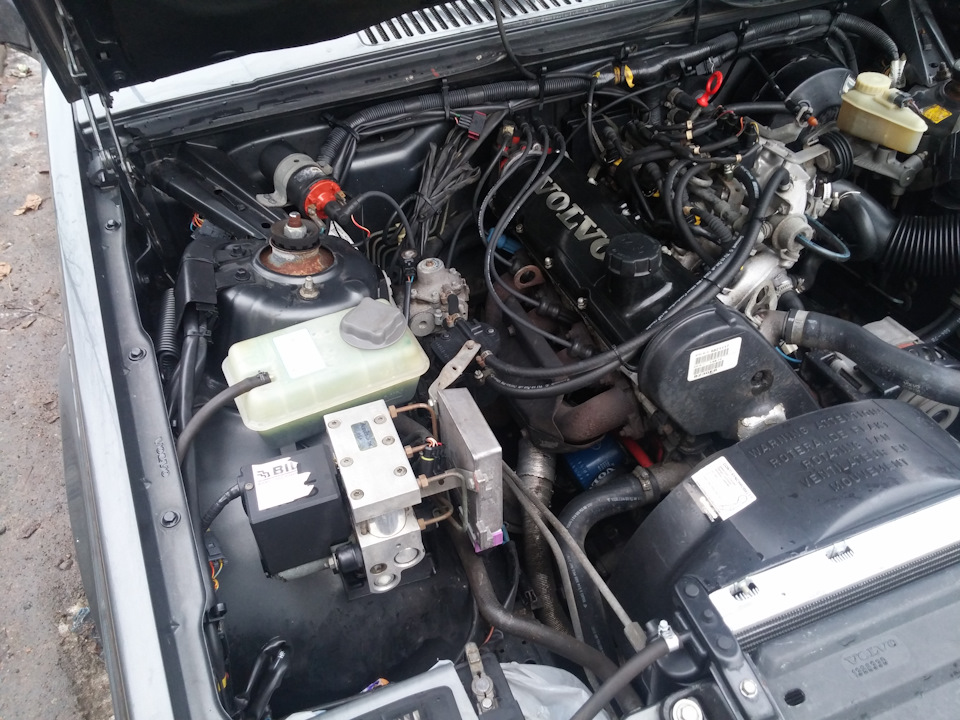

Едем в гараж, открываем капот начинаем кропотливую работу, нужно делать аккуратно.
Приступаем к электрической части.
Тут многие начинают разводить руками или того лучше просто пропадает желание что то сделать самому.
Не пугайтесь КОЛИЧЕСТВА ПРОВОДОВ )))))
На первый взгляд многие просто падают в обморок не имея опыта в электрике, но не так все страшно как может показаться. Практически все системы ГБО одинаковы по цветам проводов. И в любой уважающей системе ГБО в комплекте есть инструкция по подключению в рисунке и обозначению цветов.
Потому если внимательно посмотреть на инструкцию там все черным по белому описано .
А я в свою очередь постараюсь детально и доступно рассказать и объяснить!

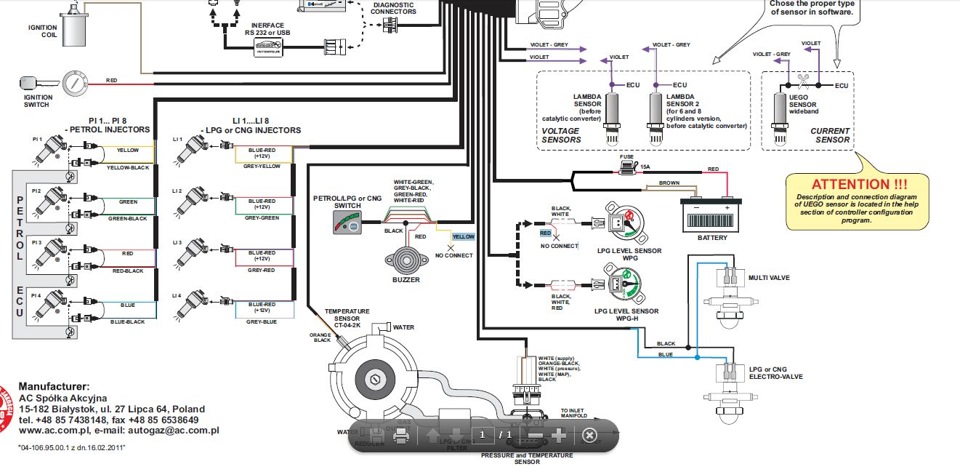

Всю работу делаем согласно прилагаемой эл.схеме
1)Выбор установки места самого блока ГБО. 2) Снимаем "+" клемму с аккумулятора и кладем ключи от автомобиля рядом с вами. Это нужно для того что бы когда мы закончим, накидывая клеммы, сигнализация не закрыла случайно машину. Говорю из опыта.
УЧИТЫВАЕМ:
Длину проводов от блока к редуктору. Чаще всего это максимальная точка длинны что нам нужна.
Примерно проложив провод подачи питания на катушку клапана по кузову смотрим хватает ли его (СИНИЙ И ЧЕРНЫЙ ЦВЕТ ПРОВОДА) в жгуте они одни.
Сверьтесь с инструкцией по цветам. И вы убедитесь что именно эти провода идут на катушку клапана. Вместе с этими проводами протягиваем и на датчик температуры редуктора (ЧЕРНЫЙ И ОРАНЖЕВЫЙ) провода можно припаять и за изолировать при помощи термоусадочной трубкой(прилагается), а можно сделать разъем для удобства монтажа.
Улаживаем кабель питания к аккумулятору (КРАСНЫЙ С ПРЕДОХРАНИТЕЛЕМ И ЧЕРНЫЙ)
Подключаем красный к "+" черный к "-" ( предохранитель предварительно вытаскиваем и кладем в карман )В дальнейшем хочу сделать питание ЭБУ с не напрямую к "+", а через реле управления т.к. очень большое потребление энергии для ЭБУ (управление через "+" от катушки зажигания)
Провода идущие на бензиновые форсунки имеют свои цвета смотрим инструкцию 1)желтый — желтый с полосой, 2) зеленый -зеленый с полосой — 3) красный — красный с полосой — 4) синий — синий с полосой), провод управляющего питания (+ ) — цвет БЕЛЫЙ С КРАСНОЙ ПОЛОСОЙ.

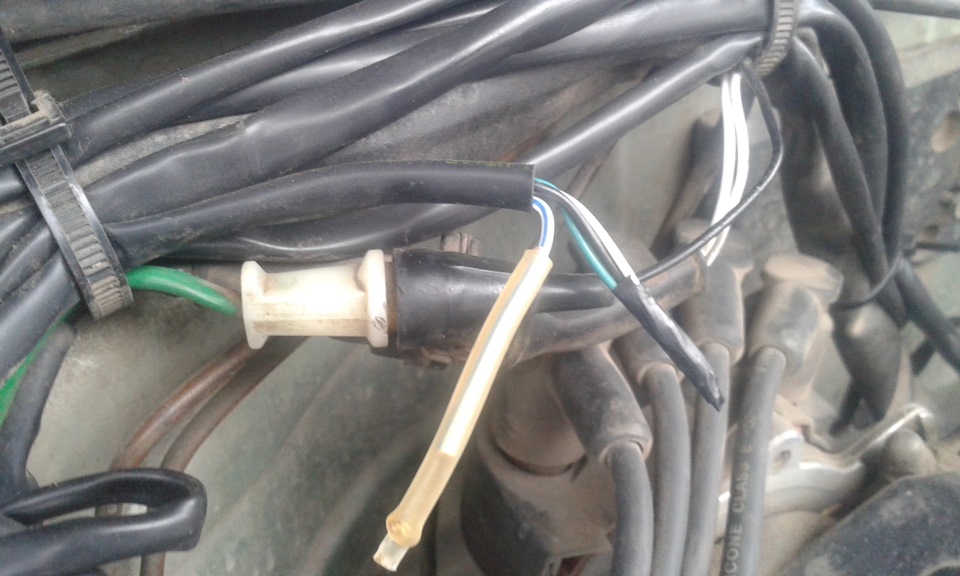

Проложив провода до бензиновых форсунок, аккуратно вскрыаем оболочки проводки на форсунки. Сняв все разъемы берем мультиметр(тестер) включив зажигание ищем постоянный "+" на разъемах форсунок его не трогаем, а берем второй оставшийся провод, это провод импульсный "-" его-то и режем после вскрытия оболочек. Вот теперь у нас есть два конца 1) идущий на бензиновую форсунка 2) идущий на на ЭБУ машины. К концу идущему на форсунку припаеваем провод (из пучка который мы проложили) без полосы, а на второй конец мы припаеваем провод с полосой.
И так что у нас должно получится: 1 цилиндр желтый-желтый с полосой; 2 цилиндр зеленый-зеленый с полосой; 3 цилиндр красный-красный с полосой; 4 цилиндр синий-синий с полосой. В этом пучке у нас остается один провод БЕЛЫЙ С КРАСНОЙ ПОЛОСОЙ это и есть ПЛЮС на управление ЭБУ газом, его припаеваем к плюсовому проводу первой форсунки не разрезая провода. Все аккуратно изолируемым изолентой, а места паек садим на термоусадку(в комплекте прилагается). Прокладываем пучек проводов на газовые форсунки вместе с пучком который идет на бензофорсунки, вот тут паять ни чего не надо все с разъемами, нужно только обратить внимание на цвета проводов, они такого же цвета что и те которые мы паяли, 1) желтый на нем стоит буква "А", 2)зеленый "B", 3) красный "C", 4) синий"D" все, с форсунками закончили.

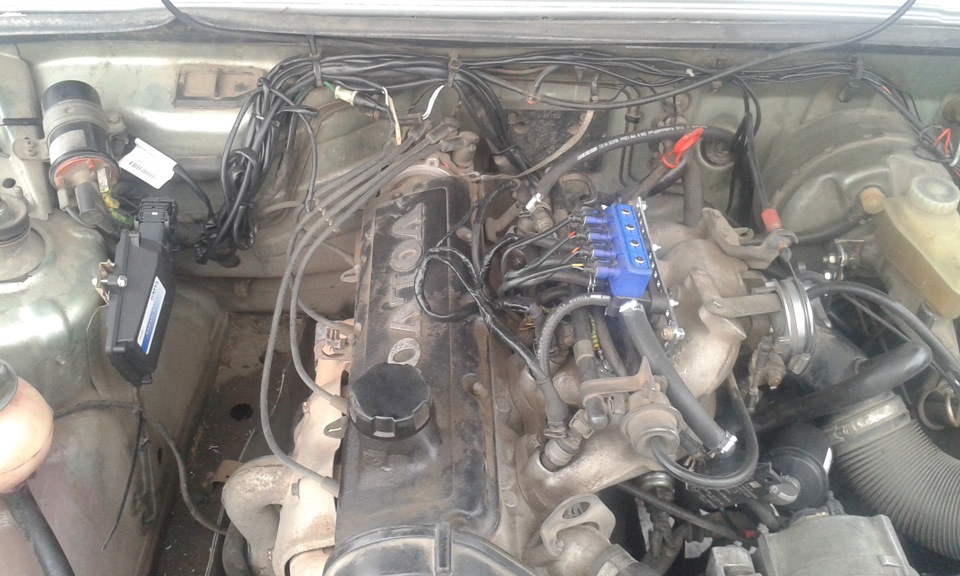

Провода идущие на МАП сенсор так же прокладываем в районе коллектора(фото 11)
Если все нормально идем дальше.
Обороты PRM
Это коричневый провод в черной оболочке он должен подключаться к проводу импульса на тахометр. Нужно это для того что бы читались корректно обороты двигателя. Прокладываем его вместе с проводами на кнопку переключения вида топлива, его ни с чем не спутать, у него своеобразный разъем. Проложили, и подключили провод к проводу на тахометр. Установили кнопку переключатель в моем случае прямо на заглушку в торпеде.
Едем дальше. У нас осталось два жгута проводов. Первый жгут это ФИОЛЕТОВЫЙ и серый, про серый забываем сразу, а вот ФИОЛЕТОВЫЙ по инструкции подключаем к лямбде, но заверяю вас если его не подключить то ни чего страшного не произойдет. Я лично не подключал.
И остается еще один пучек состоящий из 4х или 3х проводов, лично я сперва не мог понять куда их деть но потом догадался эти провода идут на мультиулапан когда вместо простой стрелки устанавливается указатель электрический.(рис.12)
Ну вот почти и все, осталось только установить МАП сенсор. МАР сенсоры бывают 2 типов.
1тип — отдельно монтируемые на кузове в самом сухом и продуваемом месте.
2тип — врезными в шланг подачи газа с редуктора на форсунки.
Смотрим, какой тип и монтируем в соответствии с типом.
У МАР сенсора есть несколько выходов на корпусе (ВРЕЗНОЙ ТИП)
Широкий выход их два подключается в разрыв к шлангу идущему от редуктора к газовым форсункам диаметр 12мм

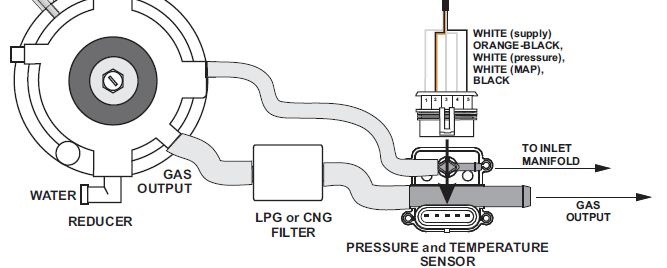

Схема такова
-редуктор
-газовый фильтр тонкой очистки (следить за направлением стрелки на фильтре от редуктора в сторону форсунок)
— мар сенсор
— форсунки.
И два выхода тонких на подключение вакуумных трубок. Схема подключения есть в инструкции
-редуктор (на редукторе есть такой же выход для шланга)
— мар сенсор
-врезка в коллекторе для вакуума
-второй выход на мар сенсоре
Раньше я не писал что нужно высверлить отверстие во впускном коллекторе для мар сенсора так как вас не хотел путать.
Но теперь время настало.
Процедура проста и проводится так же как и с врезками в коллектор для подачи газа от газовых форсунок.
Лишь с маленькой поправкой.
ВАЖНО:
Правильно выбрать место для врезки, что бы не смешивать раздельные камеры для подачи газа и общей колбы коллектора.
Смотрим на структуру как выглядит наш коллектор он по принципу у всех одинаков за исключением самой формы.
Есть общая колба постепенно разделяющаяся на секции для наших цилиндров.
Разделения четко видно когда мы смотрим на форсунки бензиновые.
На каждую форсунку идет свое разделение. Нам нужно врезаться до этих разделений по цилиндрам то есть в общую колбу где то в крайней точке. Смотрим на фото примере, две белые врезки нам нужна одна(на фото коллектор не Volvo)
С врезкой вакуума разобрались, я описал что делать.
Шланг подключения подачи газа тоже описал как подключить.
Все обтянуть хомутами.
Провода уложить и стянуть стяжками.
Подключаем провод МАР сенсора к самому сенсору
Проверяем все ли правильно подключено как описано мною.
При необходимости долить тосол до максимума и убедится что нет воздушной пробки в системе.
Можно запускать двигатель. Всю остальную настройку можно провести самому если есть шнурок и программное обеспечение, а можно заплатить в сервисе и там все настроят(цена 500р.)
Вот и все спасибо за внимание!
