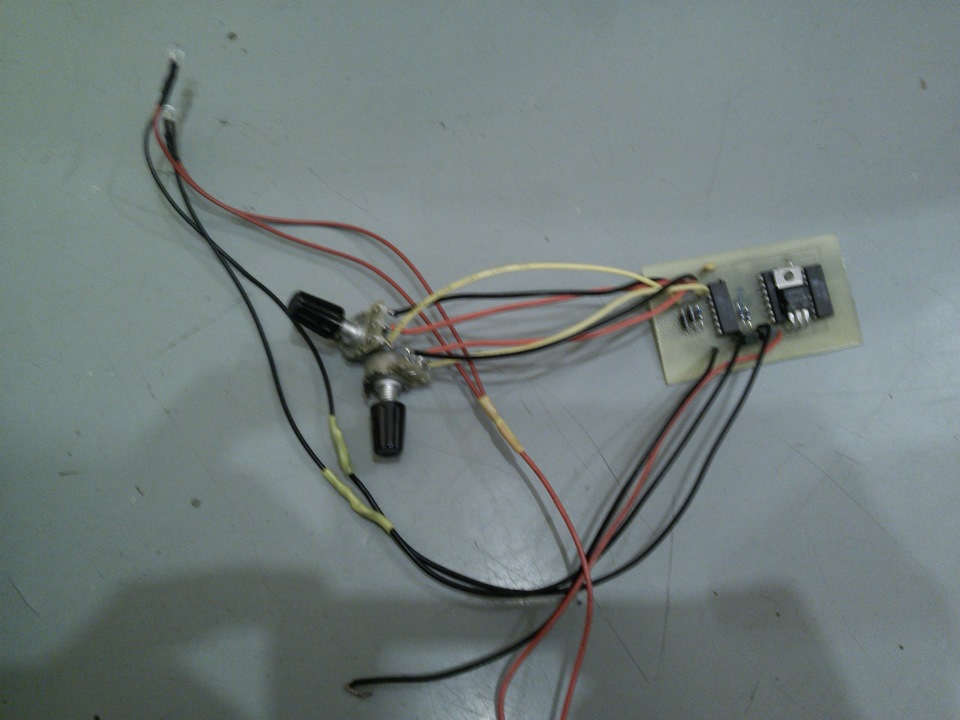

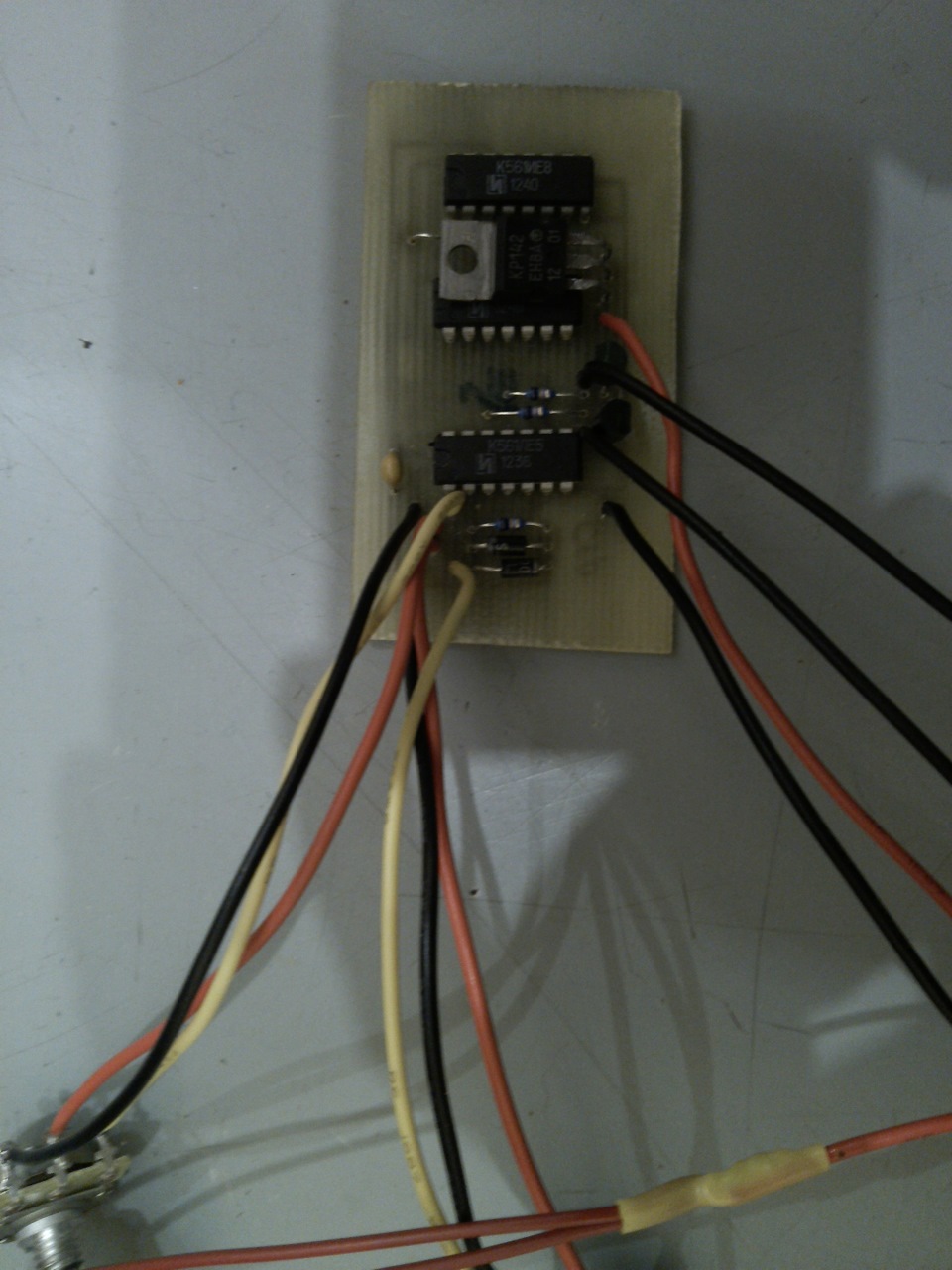

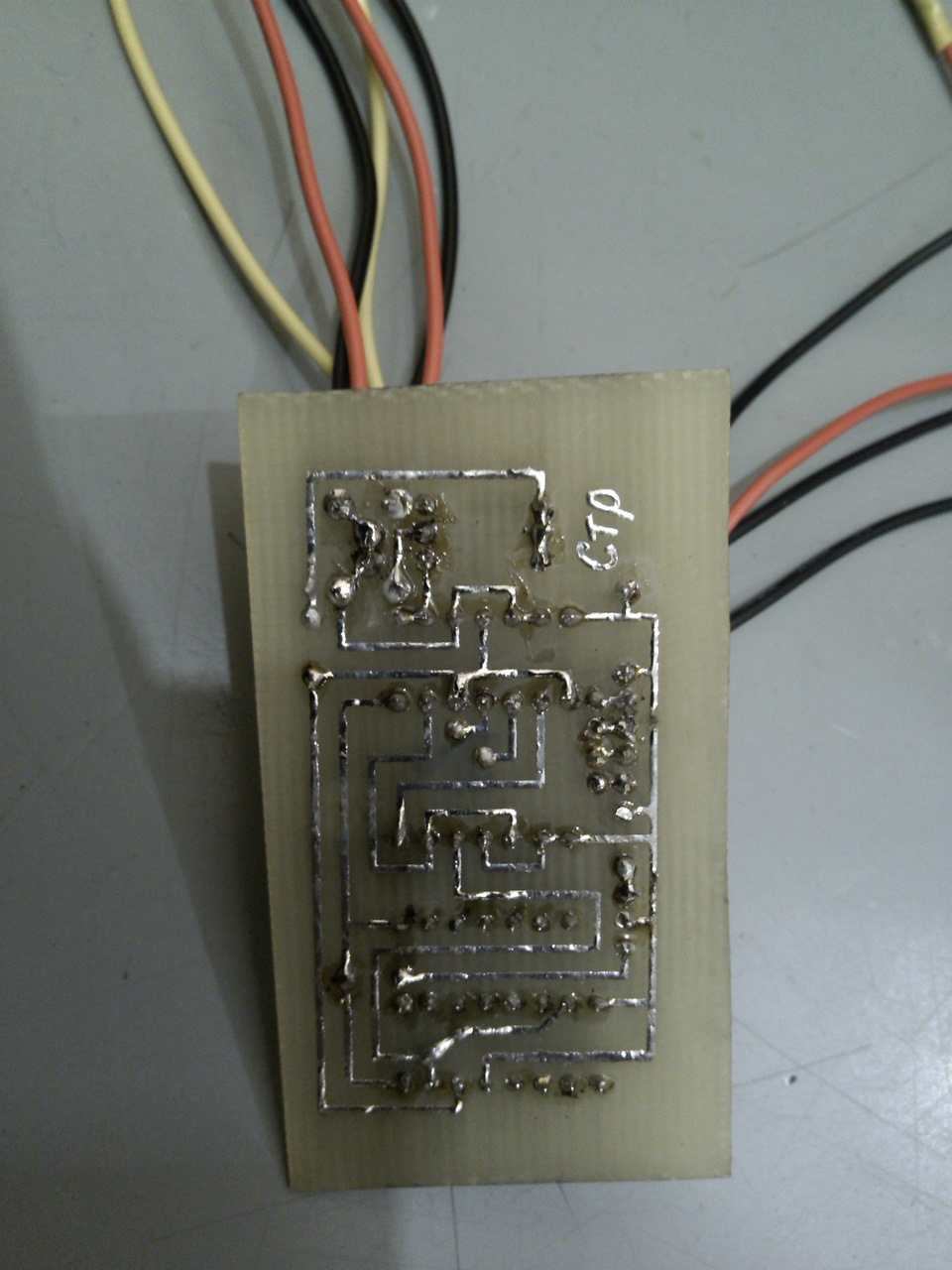

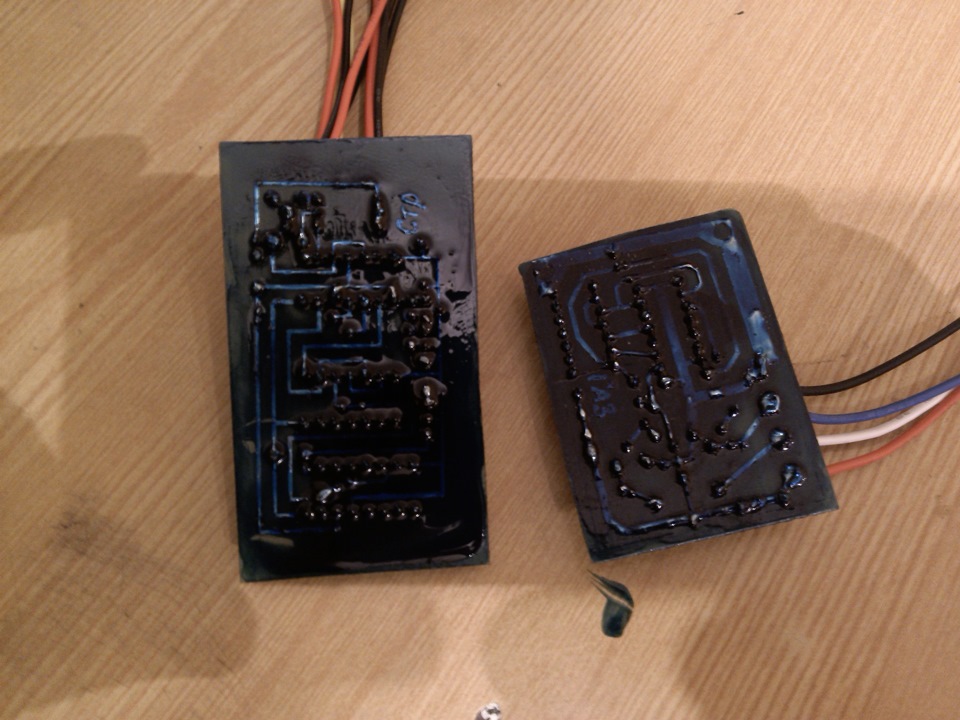

Собственно попробовал спаять еще одну схемку, а именно стробоскопы. Весь процесс фоткать не стал, на фото результат ну и видео . За качество извиняюсь)
Yekaterinburg, Russia
Собственно попробовал спаять еще одну схемку, а именно стробоскопы. Весь процесс фоткать не стал, на фото результат ну и видео . За качество извиняюсь)
Comments 22

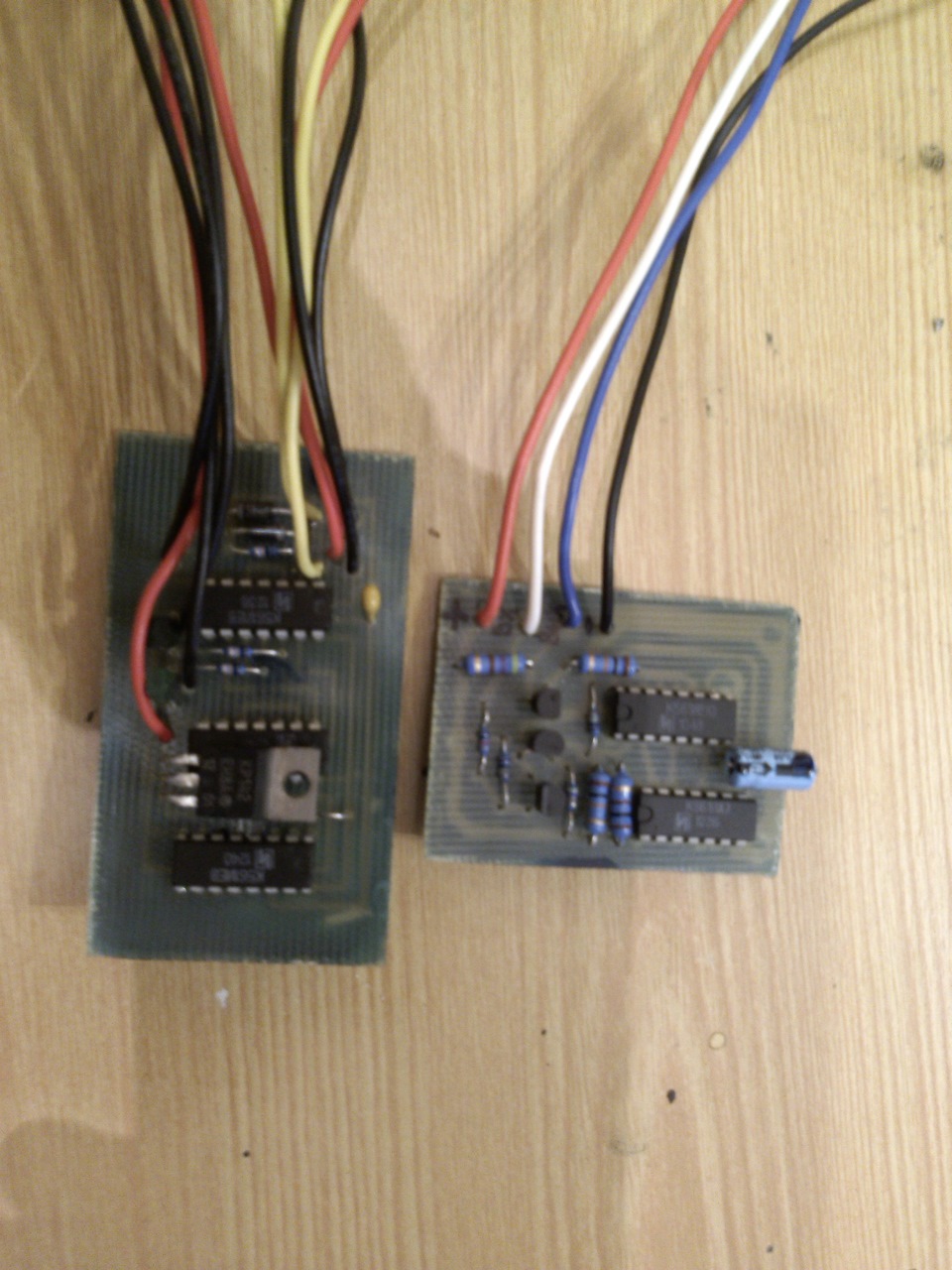

Вот мое исполнение стробоскопов светодиодных на МК.
www.drive2.ru/communities/e-stuff/blog/836496/
может как эффект на новый год использовать (плата лежит с коробочке)
Спасибо, почитаю! А потом может и спаяю)))
Отличная штука!)) Еще спец-сигнал сделать))))
Ага, только гаишниками на глаза бы не попасться)))
ну а сторобы то на машинку не будешь ставить? опасно это…
да блин, я их спаял, а поставить руки не доходят… надо диоды мощнее ставить, а соответственно и транзисторы поменять) купил полевики, да все какие то другие дела, то печку до ума довести надо, то сигналка заглючила(
полевики P-канальные?
Если N-канальные, то их наковырять можно из материнских плат ненужных
Да фиг знает, вроде Р, я их купил уже) А плат материнских ненужных, как не странно, у меня нет, одна есть, так та рабочая ))
а принципиальную схемку можно осветить и какие микросхемки поставил?
можно)
Микросхемы:
К561ЛЕ5 — 1 шт.
К561ТМ2 — 1 шт.
К561ИЕ8 — 1 шт.
Транзисторы КТ315А — 2 шт.
Конденсатор керамический на 1мкФ — 1 шт.
Резисторы на 10кОм 0,125Вт — 3 шт.
Переменные резисторы на 1МОм — 2 шт.
Диоды любые, у меня стоят 1N4007 — 6 шт.
Стабилизатор на 9В и ток нагрузки не менее 1А, у меня кренка на 1.5 А, 9В.
есть плата в формате Lay, могу скинуть на почту.
ikarus.volga@mail.ru
отправил)
VolgaJz
можно)
Микросхемы:
К561ЛЕ5 — 1 шт.
К561ТМ2 — 1 шт.
К561ИЕ8 — 1 шт.
Транзисторы КТ315А — 2 шт.
Конденсатор керамический на 1мкФ — 1 шт.
Резисторы на 10кОм 0,125Вт — 3 шт.
Переменные резисторы на 1МОм — 2 шт.
Диоды любые, у меня стоят 1N4007 — 6 шт.
Стабилизатор на 9В и ток нагрузки не менее 1А, у меня кренка на 1.5 А, 9В.
есть плата в формате Lay, могу скинуть на почту.
спасибо.
мне показалось или когда ты крутил один из переменников яркость менялась, или видео не правильно передает?
яркость не менялась)
значит видео такой эффект передает
тяжело это делать или как ?
ну как сказать)) мне просто теперь)
видео выкидывай, хочу посмотреть как работает, может тоже в скором времени начну осваивать ЛУТ)))
так скинул ведь видео, предпоследнее)
открой просмотр для всех, у него ограничение в доступе стоит
вроде все
