Диагностический адаптер: что это такое, как пользоваться и переделка

В продолжение предыдущего поста: www.drive2.ru/cars/ford/f…/sanat96/journal/2371848/

Говорить будем об адаптере elm327, как самом доступном и популярном.

Пост разделю на 2 части:
1. Теоретическая.
2. Переделка адаптера.

Что это такое?
ELM327 — OBDII сканер используемый для диагностики автомобилей при помощи персонального компьютера. Поддерживает все известные протоколы ODB2 и совместим с множеством диагностических программ.
Программное обеспечение для этого адаптера поддерживает следующие платформы:
DOS, Windows, MacOS, Linux, PalmOS, PocketPC, Android, IOS.

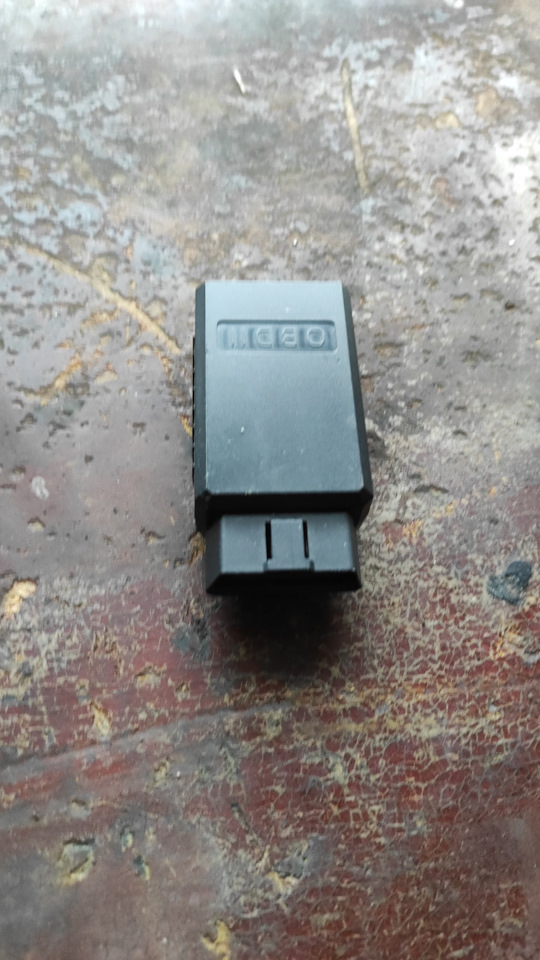

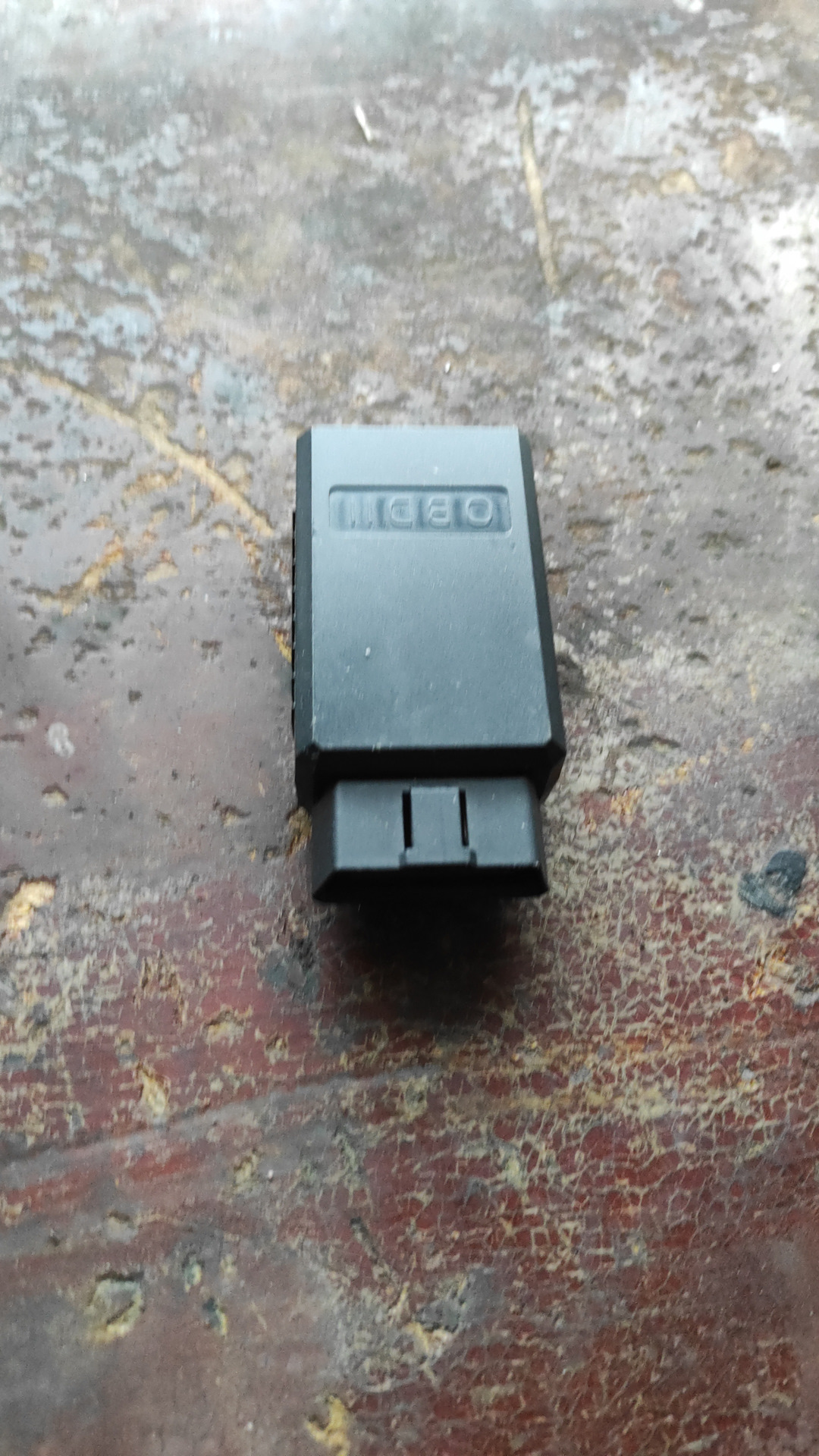

Итак, Вы приобрели адаптер, как им пользоваться?

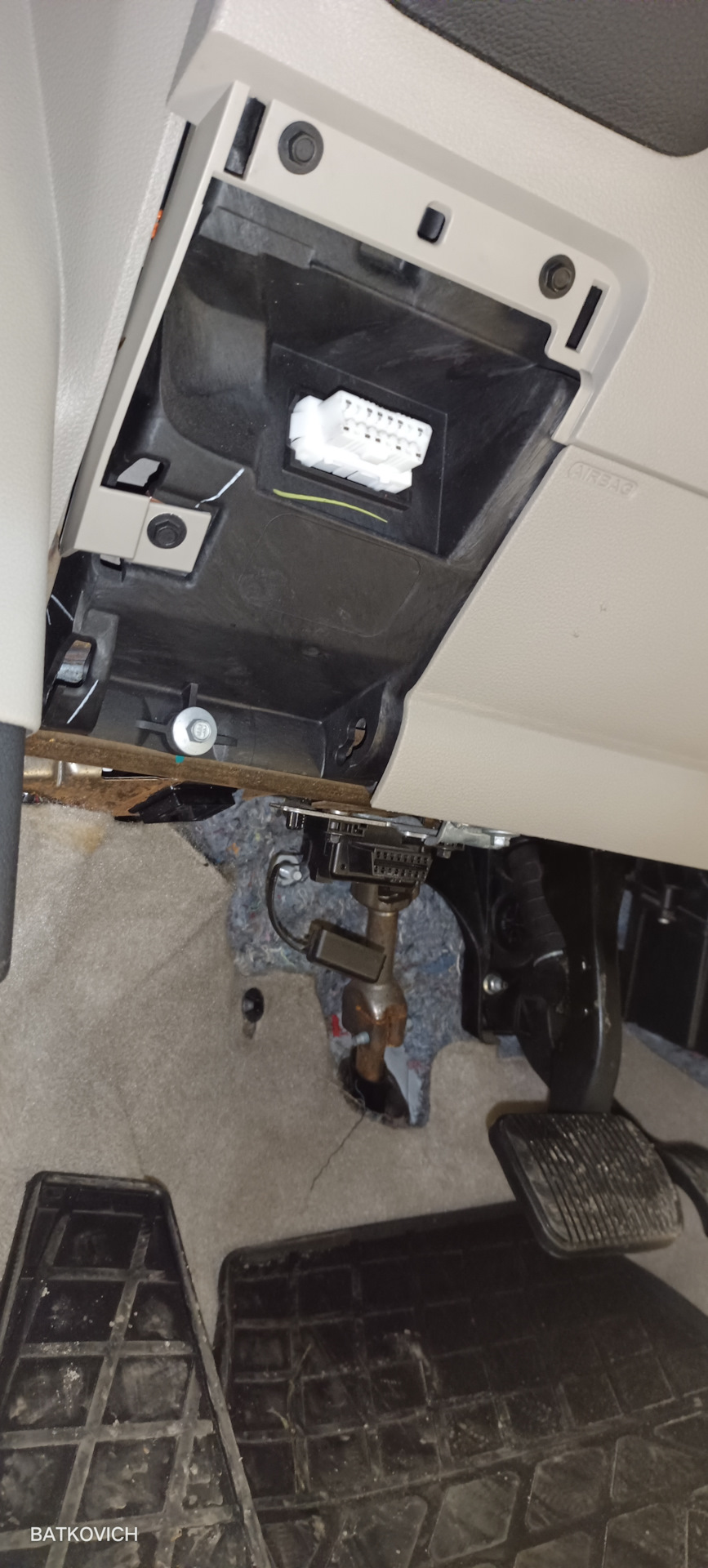

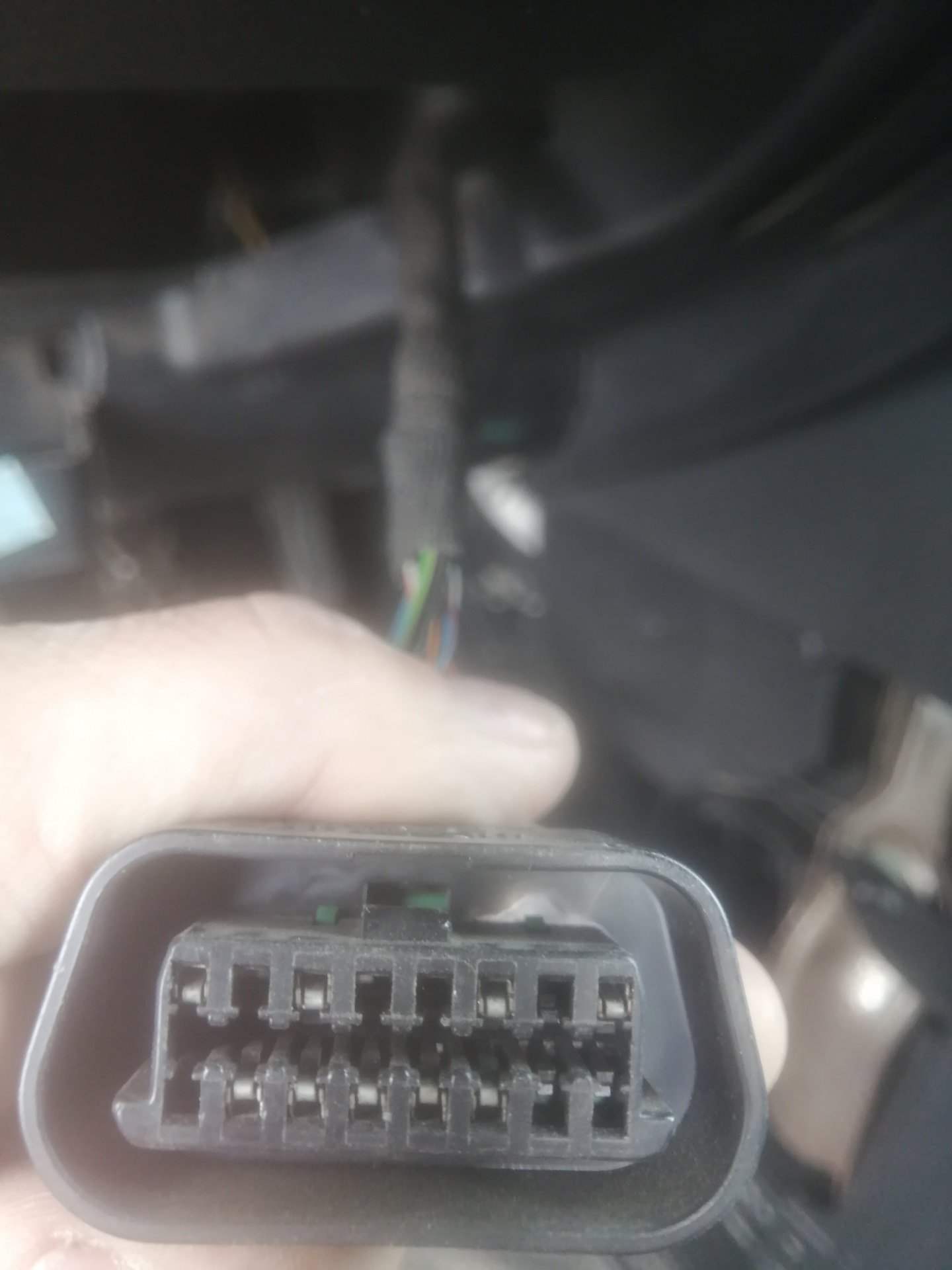

Нужно воткнуть его в ODBII разъем, у нас он прямо под рулевой колонкой (у фокусов за ящиком под левой коленкой, в общем у разных машин по разному).
Адаптер включается и работает от зажигания, двигатель заводить необязательно, двигатель заводить нужно если нужно мониторить данные с его датчиков.

Что такое ODBII и с какими авто работает?
On-Board Diagnostic (OBD) – самодиагностика бортового оборудования автомобиля. Термин, обозначающий стандарт диагностики и контроля двигателя автомобиля, также частей шасси и вспомогательных устройств.
Cтандарт регламентирует сигналы и распиновку разъема диагностики. OBD-II был разработан Society of Automotive Engineers (SAE) США и утвержден Environmental Protection Agency (EPA) в 1996 году.
К моменту создания OBD-II существовало три основных протокола обмена данными между бортовым электронным оборудованием автомобиля и различными диагностическими сканерами. Собственно все три вошли в OBD-II.
Все европейские и большинство азиатских производителей использовали ISO 9141 стандарт (К, L – линия, подключение обычного компьютера посредством адаптера К, L – линии для диагностики автомобиля).
General Motors использовал SAE J1850 VPW (Variable Pulse Width Modulation), а Fords – SAE J1850 PWM (Pulse Width Modulation). Немного позднее появился ISO 14230 (усовершенствованный вариант ISO 9141, известный как KWP2000).
Европейцами в 2001 был принят EOBD (enhanced) расширенный OBD стандарт.

Основное преимущество – наличие высокоскоростной CAN (Controller Area Network) шины. Название CAN шина пришло из компьютерной терминологии, так как создавался данный стандарт примерно в 80-х компаниями BOSCH и INTEL, как компьютерный сетевой интерфейс бортовых мультипроцессорных систем реального времени. CAN-шина — это двухпроводная, последовательная, асинхронная шина с равноправными узлами и подавлением синфазных помех.
CAN-шина соединяет различные модули автомобиля в единую сеть, для получения данных с них и взаимодействия между ними.
CAN характеризуется высокой скоростью передачи (гораздо большей, чем другие протоколы) и высокой помехоустойчивостью. Для сравнения ISO 9141, ISO 14230, SAE J1850 VPW обеспечивают скорость передачи данных 10.4 Kbps, SAE J1850 PWM – 41.6 Kbps, ISO 15765 (CAN) – 250/500 kbit/s.

Совместимость конкретного автомобиля с протоколом обмена данными проще всего определить по колодке диагностики OBD-2 (наличие определенных выводов свидетельствует о конкретном протоколе обмена данными).
Протокол ISO9141-2 (производитель Азия – Acura, Honda, Infinity, Lexus, Nissan, Toyota, и др., Европа – Audi, BMW, Mercedes, MINI, Porsche, некоторые модели WV и др., ранние модели Chrysler, Dodge, Eagle, Plymouth) идентифицируется наличием контакта 7 (K-line) в диагностическом разъеме. Используемые выводы – 4, 5, 7, 15 (15 может не быть) и 16. ISO14230-4 KWP2000 (Daewoo, Hyundai, KIA, Subaru STi и некоторые модели Mercedes) аналогичен ISO9141.

Сам адаптер elm327 работает с протоколами:
1.SAE J1850 PWM(41.6Kbaud)
2.SAE J1850 VPW(10.4Kbaud)
3.ISO9141-2(5 baud init, 10.4Kbaud)
4.ISO14230-4 KWP(5 baud init, 10.4 Kbaud)
5.ISO14230-4 KWP(fast init, 10.4 Kbaud)
6.ISO15765-4 CAN(11bit ID, 500 Kbaud) – этот в нашем авто.
7.ISO15765-4 CAN(29bit ID, 500 Kbaud)
8.ISO15765-4 CAN(11bit ID, 250 Kbaud)
9.ISO15765-4 CAN(29bit ID, 250 Kbaud)
A.SAE J1939 CAN(29bit ID, 250*Kbaud)

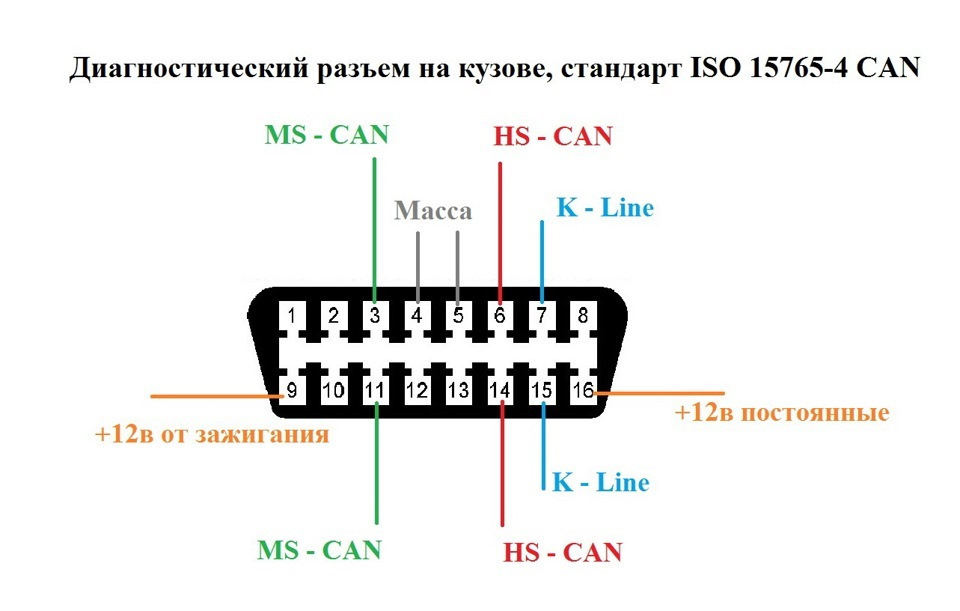

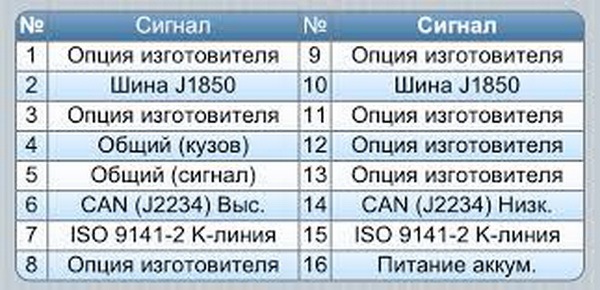

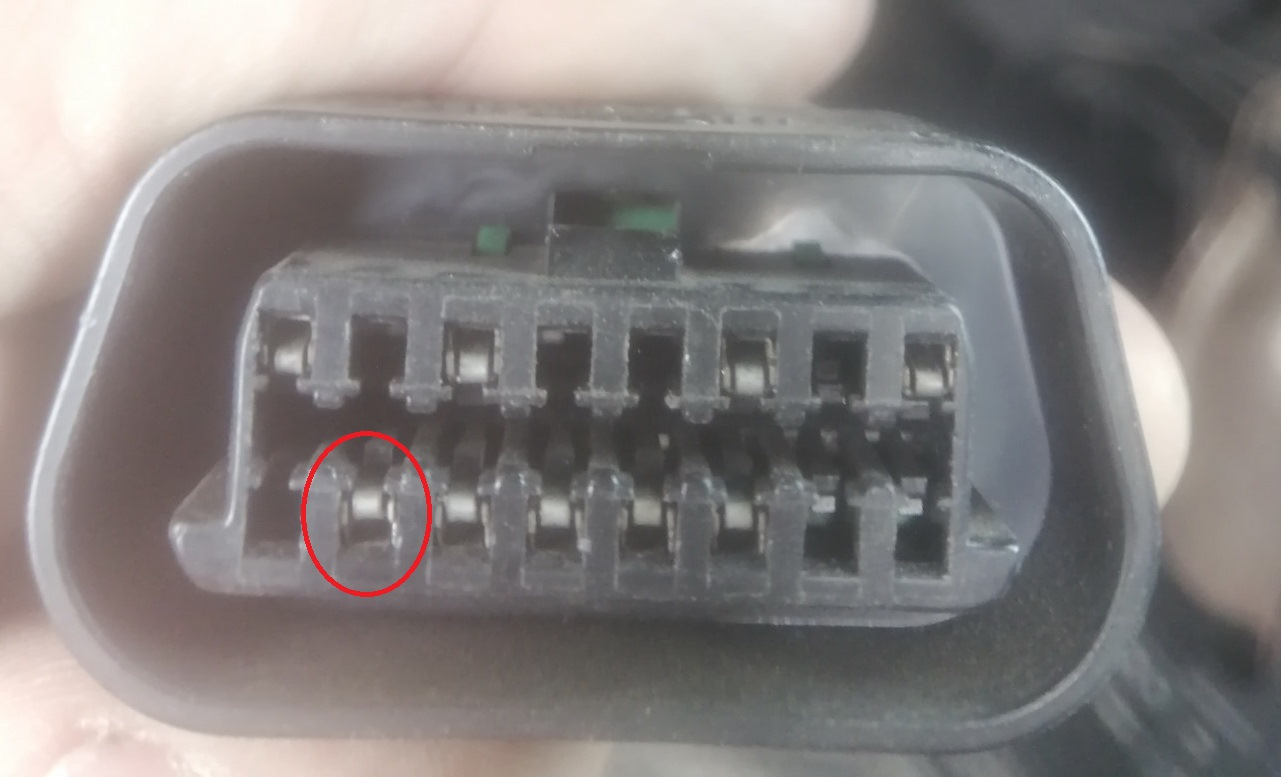

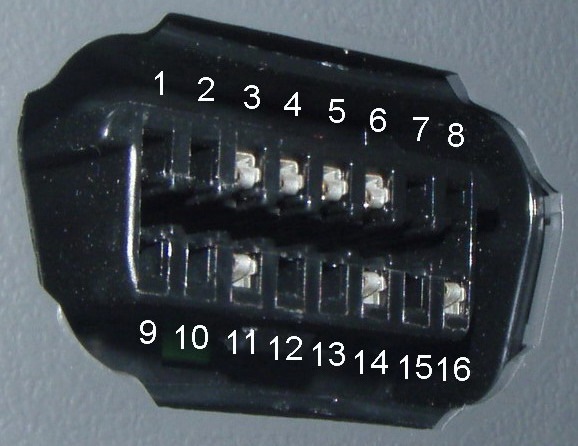

Назначение выводов (“распиновка”) 16-ти контактного диагностического разъема OBD-II в автомобиле:

Пропущенные выводы могут использоваться конкретным производителем для своих нужд.

На каких машинах работает?
По идее должно работать на большинстве иномарок начиная с 1998 года, но по факту работает не на всех.
И перед покупкой лучше уточнить на профильном форуме или у владельцев на разных сайтах.

Что может адаптер?
1. считывать коды ошибок DTC (Diagnostic Trouble Codes).
Диагностические коды неисправностей служат для определения неисправности автомобиля. По этим кодам определяется тип оборудования, функциональный узел и, собственно, проблема.
Есть в интернете различные расшифровщики кодов, для фьюжена пользуюсь этим www.fusionguru.ru/dtcview.php

2. получать информацию с датчиков автомобиля, например: с датчиков топлива, давления и температуры воздуха во впускном коллекторе, содержания со2 в выхлопе с лямбда зонда, датчиков детонации топлива, углов опережения зажигания и многое другое.

3. позволяет менять конфигурацию модулей (конкретно по фьюжену), например приборки: включение/выключения часов, звука задней передачи, индикации о не пристегнутых ремнях, включение 1 либо 3 вспышек поворотника при перестроении, автозапирание замков при движении и прочее.

Какой софт выбрать?
Для диагностики существует множество программ, я многое перепробовал, но в основном использую:

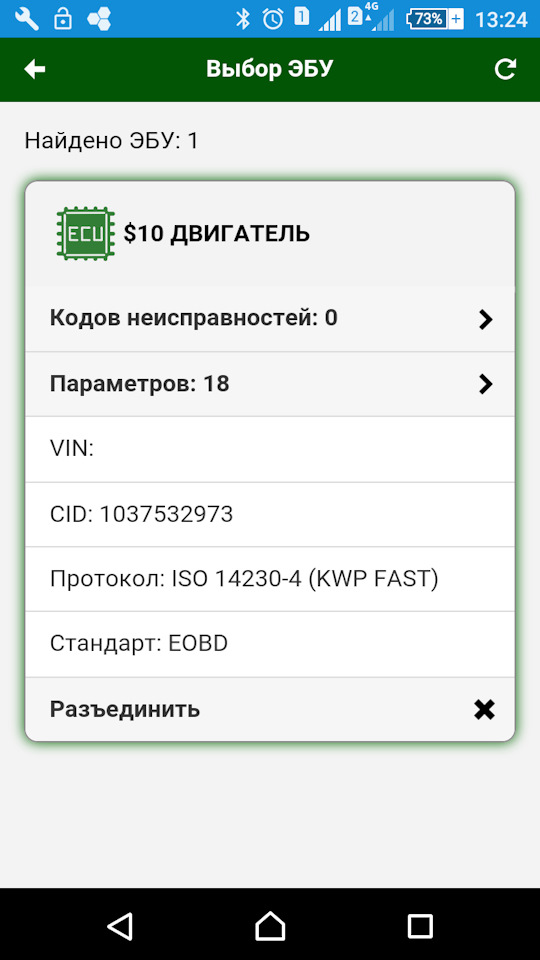

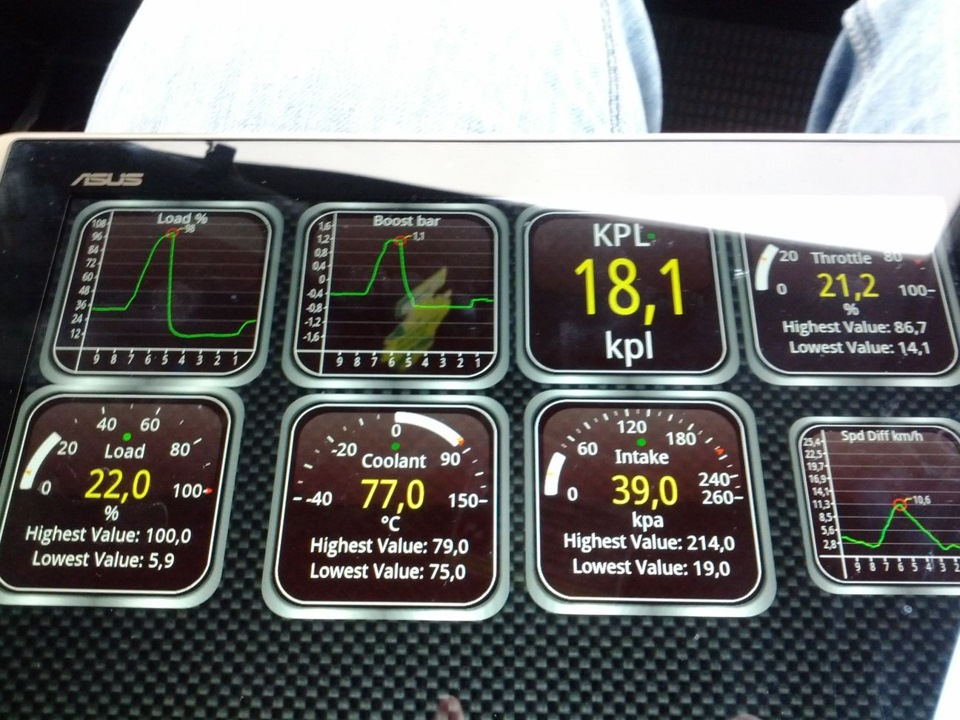

На Андройд смартфоне/планшете универсальные приложения Torque, оно обычно показывает все, что возможно с датчиков и позволяет считывать и сбрасывать ошибки.

Found on photo: A0000770150

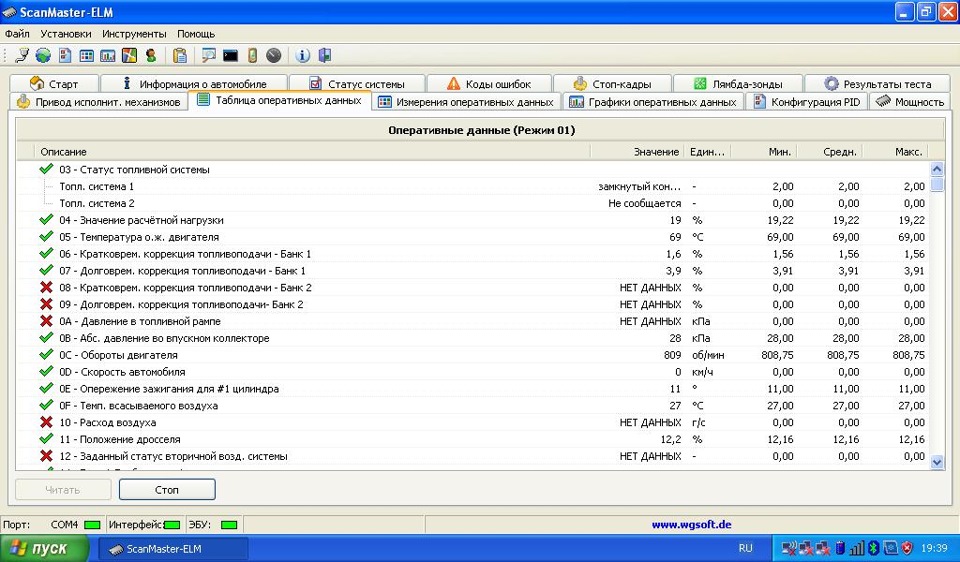

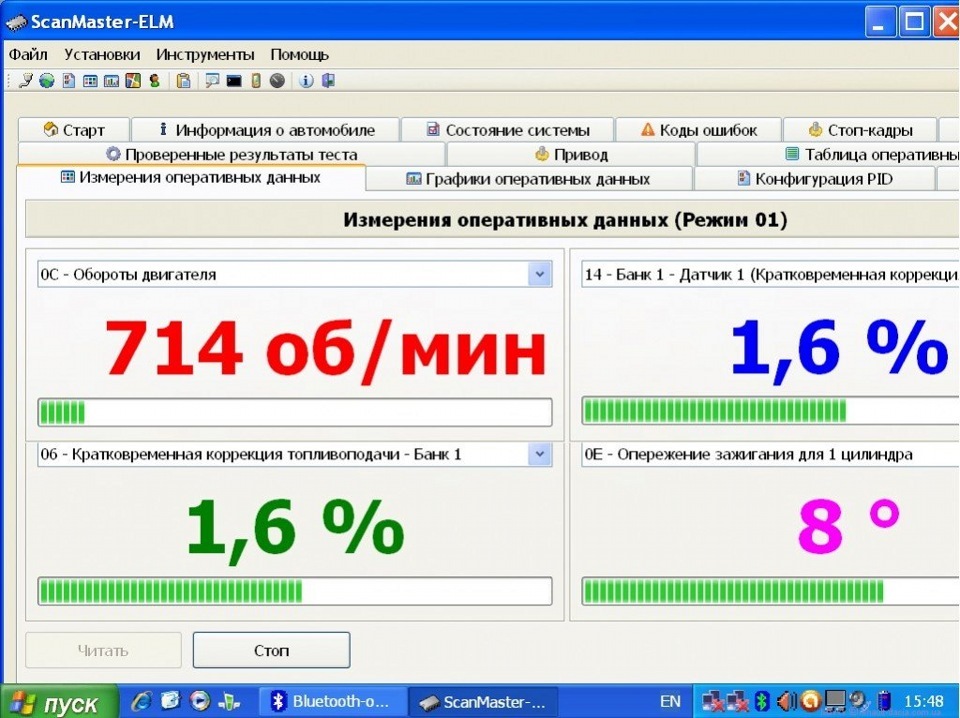

На виндовс: ScanMaster и FORScan, причем FORScan может считывать данные с блоков на MS-CAN шине после доработки адаптера, о чем дальше.

Found on photo: 2800, 111008

После сброса ошибок не пугайтесь первое время будет ошибка P1000, это нормально, она свидетельствует о недавнем сбросе.

Для изменения конфигурации модулей фьюжена:
ELM-FFN и ELM-FF2
Лучше ELM-FFN, он написан специально для фьюжа. Подробнее тут: www.fusionguru.ru/forum/viewtopic.php?f=54&t=4950

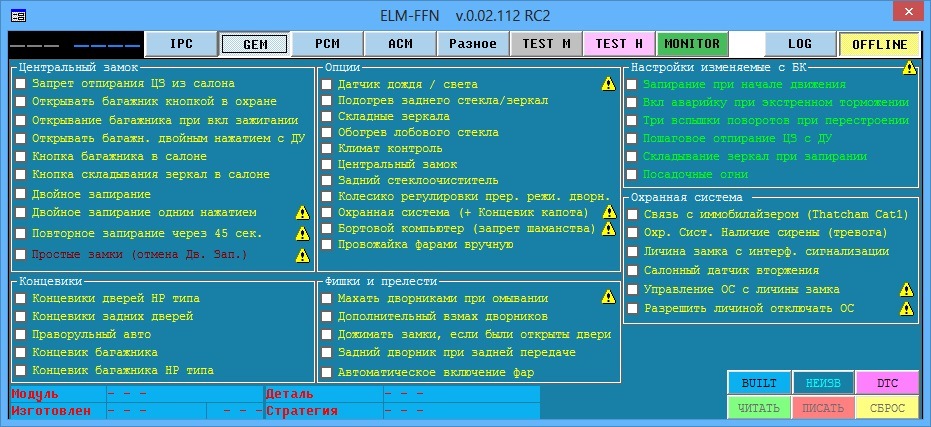

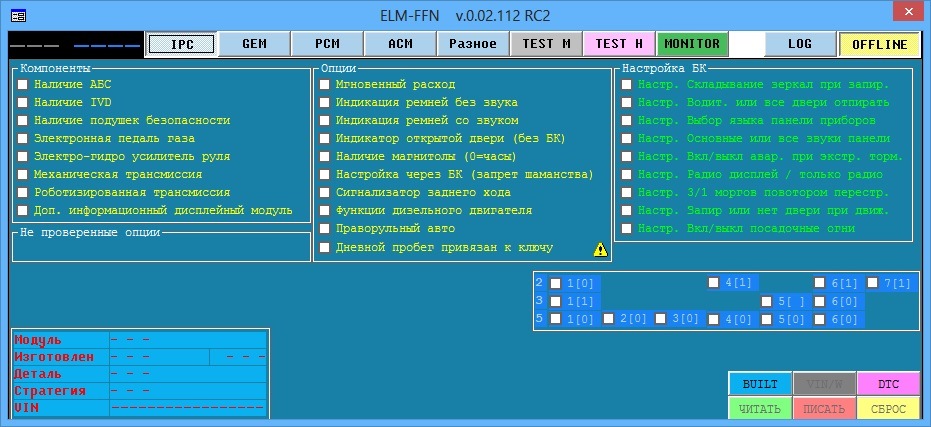

Возможности программы:

Found on photo: 16111, 17111

Но есть аналог ELM-FFN от фокусоводов, хотя и появился раньше.
Я через ELM-FFN полноценно работать не смог, ноут современный с вин 8.1, ELM-FFN даже в режиме совместимости с win xp sp3 и запуском с правами администратора при попытке прочитать приборку (IPC), которая сидит на HS-CAN шине, вылетал с критической ошибкой Runtime Error. Так что даже считать, не то что записать, не вышло.
Поэтому часы на основной дисплей, звук задней передачи, и индикатор непристегнутых ремней безопасности (хотя он не рабочий просто мигнет на приборке и все, т.к. нет концевиков в защелках ремней) включал через ELM-FF2. Прога обсуждалась тут www.fusionguru.ru/forum/v…php?f=78&t=1335&start=120

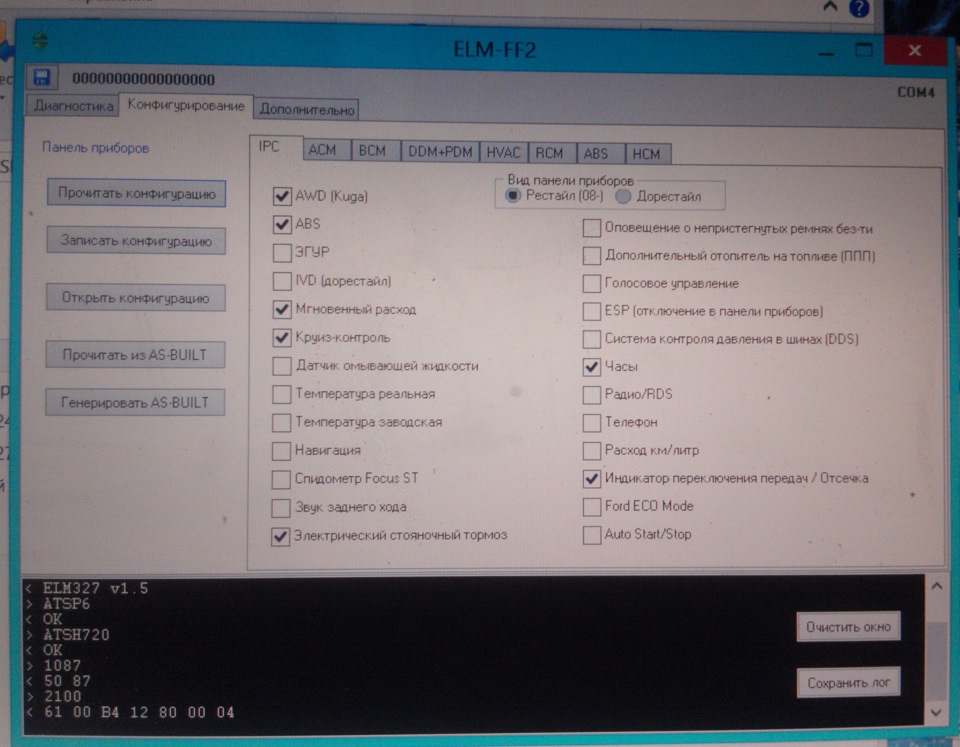

Выглядит так:

Found on photo: 1087

Сегодня автор (Каспер) внес исправление, Runtime Error на машинах без БК больше не выскакивает.

Особенности Фьюжена
Особенности фьюжена (да и не только его, фокусы, мондео, мазды двойки и тройки аналогичны со своими мелкими отличиями).
Дело в том, что у нас CAN шина делится на высокую (HS-CAN), и на среднюю (MS-CAN).
Часть модулей находится на высокой (HS-CAN), другая – на средней (MS-CAN) шинах.

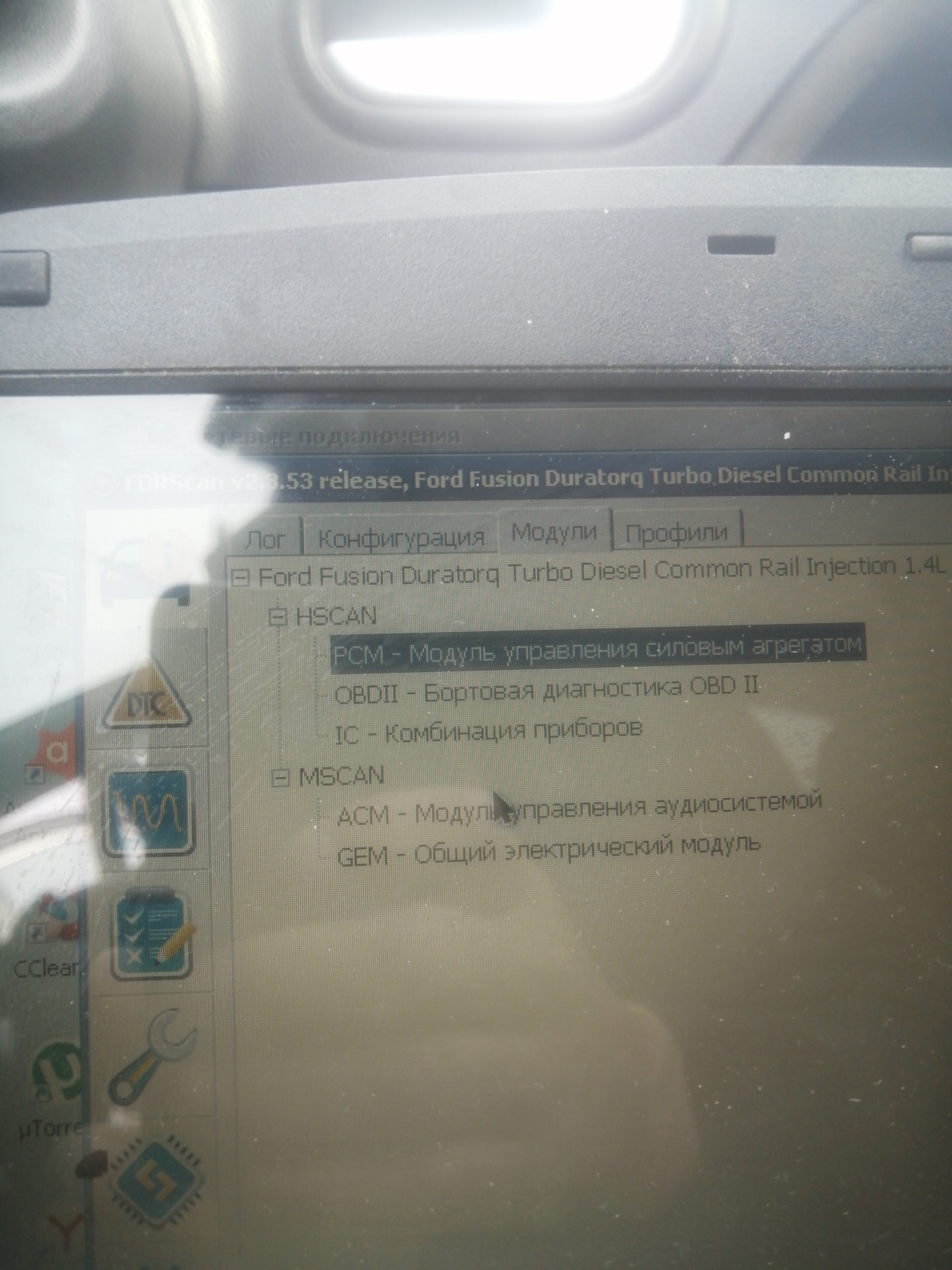

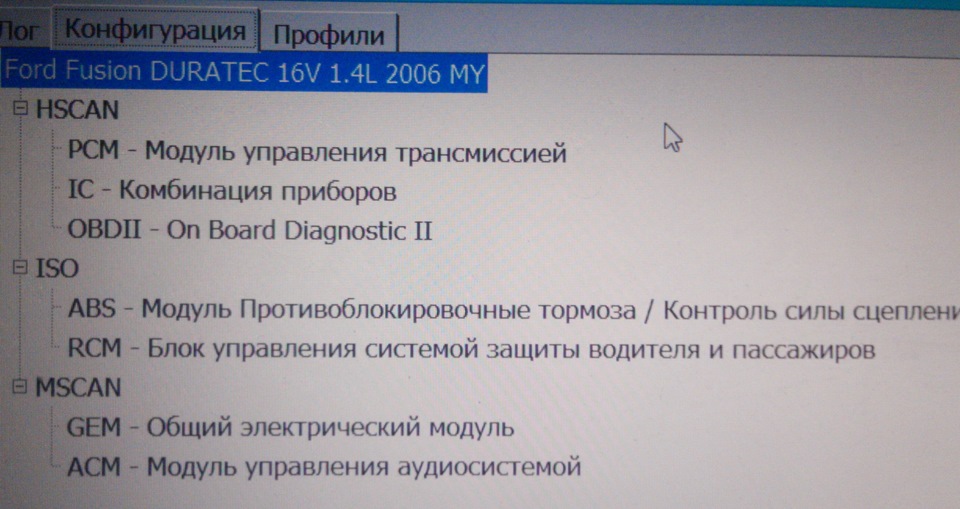

Вот сделал скрин, какие модули на какой шине:

Большинство функций Вы можете делать без переделки адаптера, но для взаимодействия с модулями на MS-CAN шине адаптер нужно доработать.

Переделка адаптера:
Большинство функций Вы можете делать без переделки адаптера:
— считывать ошибки
— мониторить параметры
— поменять конфигурацию приборки (включение/выключения часов, звука задней передачи, индикации о не пристегнутых ремнях, включение 1 либо 3 вспышек поворотника при перестроении, автозапирание замков при движении и прочее).

Переделка открывает Вам возможность считать ошибки и сбросить их с модулей GEM (по электрике и навесному оборудованию, а также лампочкам) и ACM (по мафону), именно они сидят на средней (MS-CAN) шине.

В заводском исполнении ELM327 висит только на высокой CAN-шине, что позволяет работать только с частью модулей. Для работы со всеми модулями, адаптер нужно доработать.
Подробнее тут forffclub.narod.ru/index/0-2

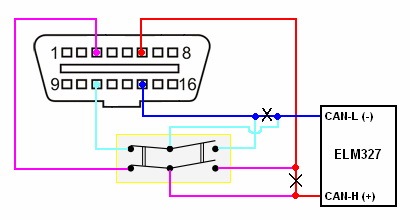

Схема переделки нарисована по разъему на машине, если смотреть на сам разъем адаптера контакты будут зеркально перевернуты.

Красная и синяя линии от адаптера к 6 и 14 контактам OBD-разъема – существующие провода. Нам нужно получить возможность переключать их с 6 и 14 на 3 и 11 контакты (с HS-CAN на MS-CAN) и обратно. Для этого используем сдвоенный тумблер (или кнопку или переключатель) вида ON-ON или два одинарных. Подключаем его в соответствии со схемой: перерезаем существующие провода в местах, отмеченных крестиками, и добавляем дополнительные (розовые и голубые на рисунке).

На этом все, конфигурирование адаптера дальше командами, как в статье, не требуется.

Я сделал так себе:
Адаптер у меня неудобный для переделки конечно, контакты впаяны в плату так, что не подлезешь и плату так просто не достанешь, пробовал давить со стороны контактов и подцеплять плату, никак ее не достанешь ((

Решил сделать окошки с обоих сторон у адаптера, все равно бока закрывает потом наклейка.
Просверлил, расширил, вроде подлезти можно к контактам и тонкими кусачками перерезать. Но цепанул сверлом плату и перебил дорожку, так что адаптер не видился. Надо было восстановить дорожку, а это можно сделать только вытащив плату.
И понеслось, деваться некуда, режем ножовкой по металлу по полам корпус адаптера, греем его строительным феном, чтобы пластик размяк и контакты вышли из колодки.

Короче поуродовал я корпус, прежде чем достать плату с контактами.
От температуры пластик повело, так что в разъем в автомобиле он больше не вставлялся, так что грел выправлял колодку, пока снова она не стала свободно втыкаться в разъем.

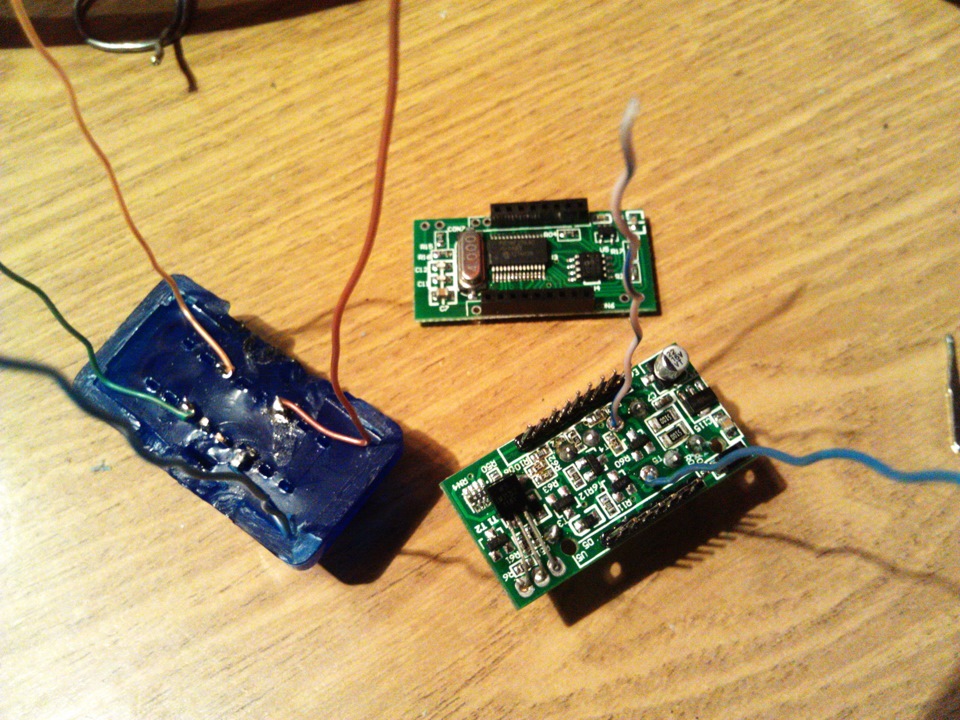

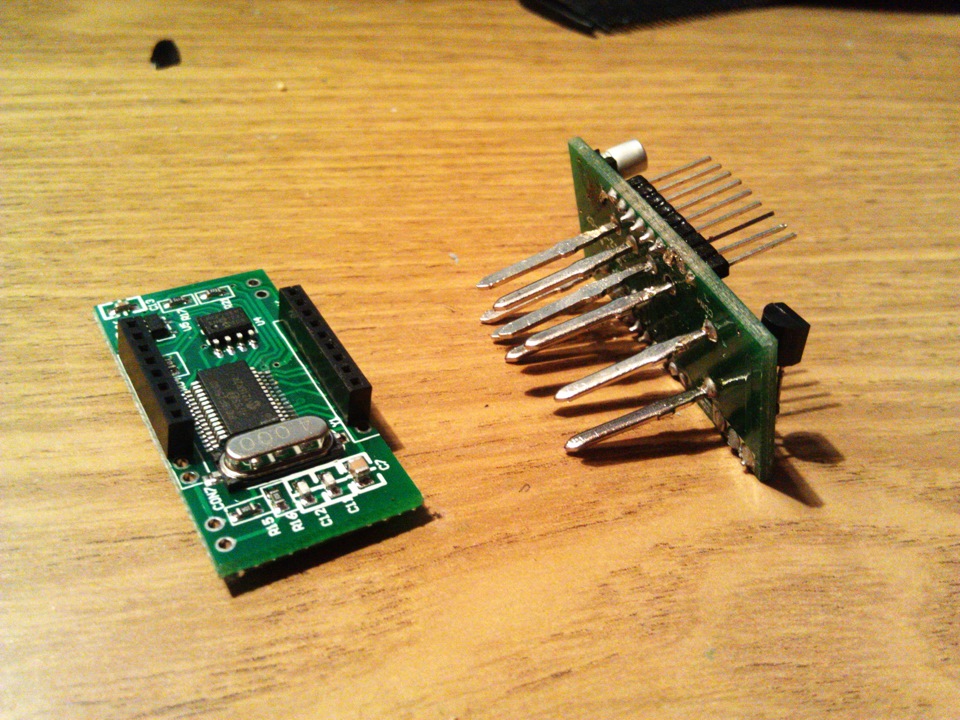

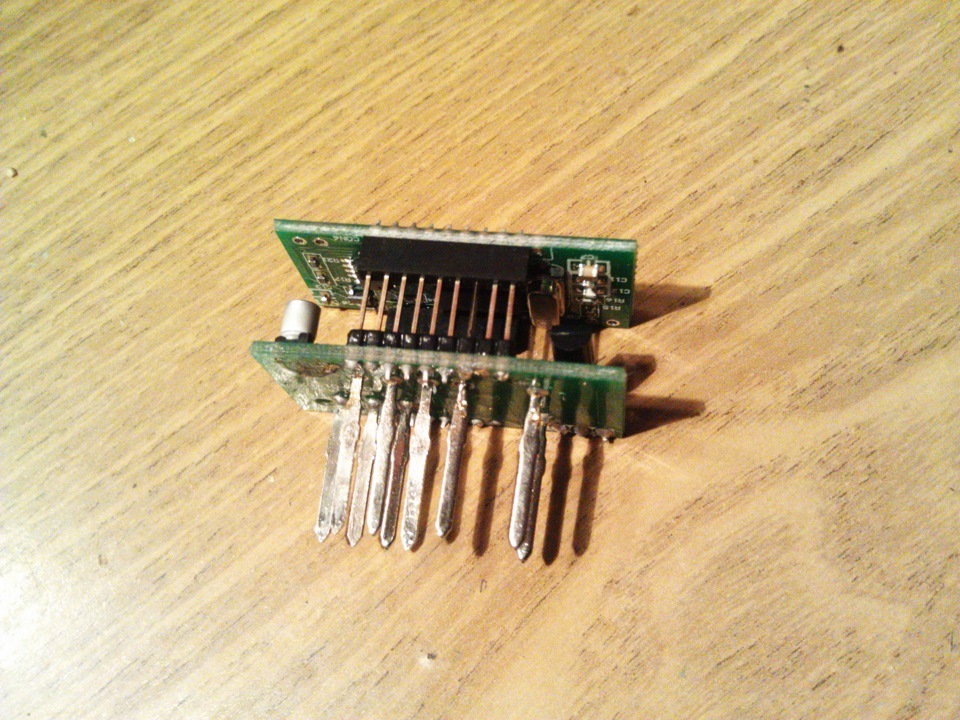

Вот так выглядят внутренности моего адаптера.

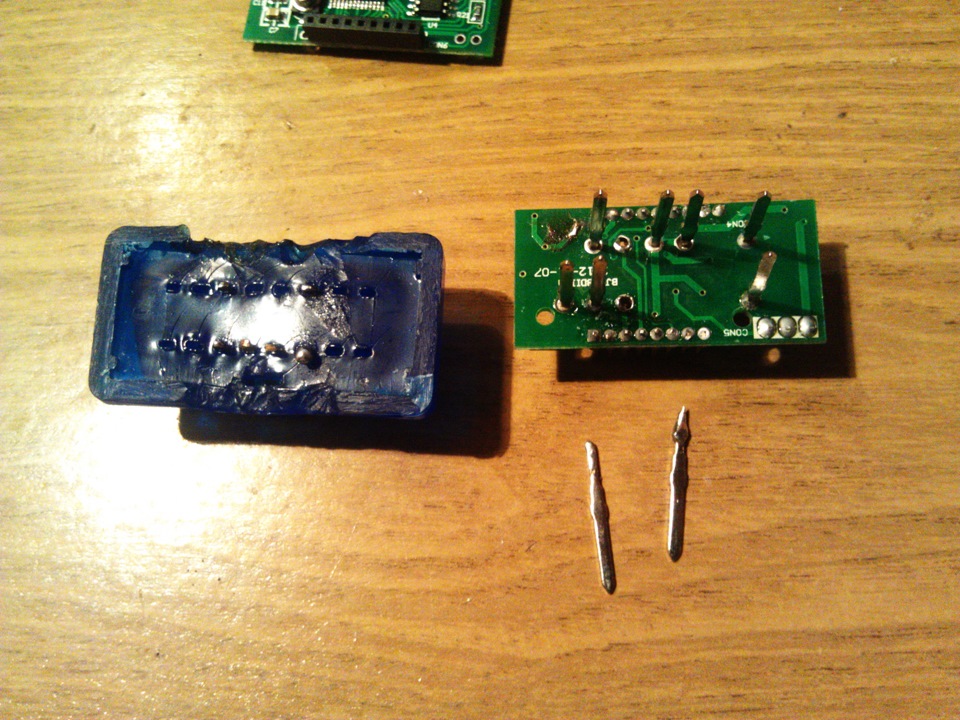

Из самой платы выпаял контакты 6 и 11, и впаял провода.

В колодке контактов из оставшихся невостребованных контактов, сделал короткие контакты 6,14,3,11, подпоял к ним провода.

Собрал все в корпус, опять плата не лезла в колодку, грел феном ))))), вставил плату под температурой, колодку повело, не влезала в разъем на машине, снова грел и правил колодку ))))

В общем добился таки четкого влезания в разъем.

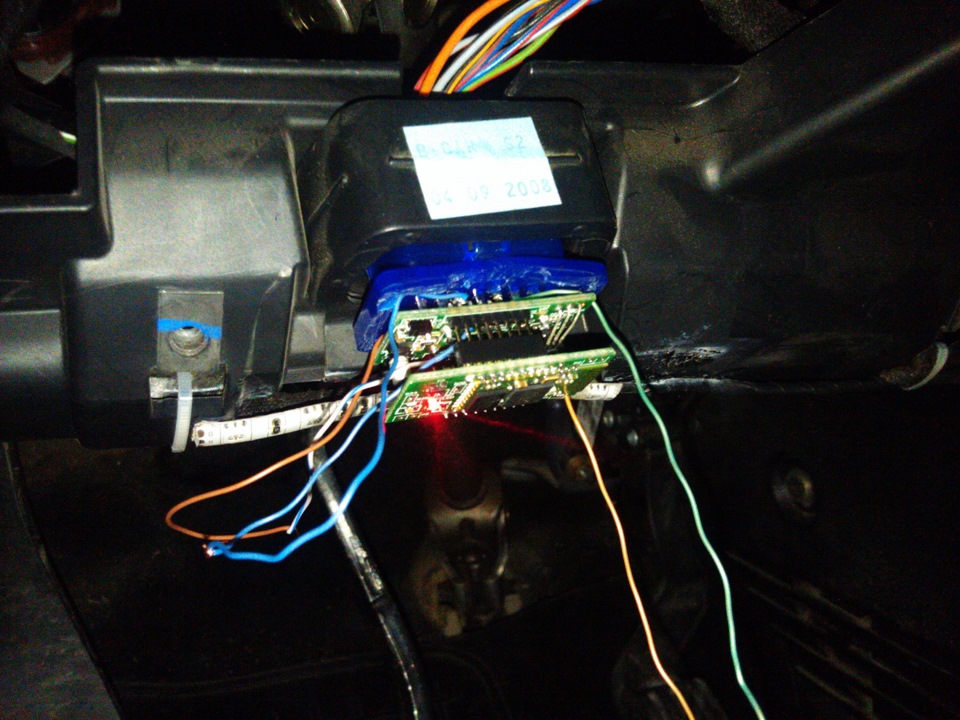

Попробовал работоспособность и даже поработал в таком состоянии:

По игрался, посмотрел ошибки, нашло ошибки в GEM (о сгоревших когда-то лампочках) и сбросил их, по магнитоле ошибок не было.

Из доработок конфигурации приборки, без переделок адаптера, включал часы на приборке, индикацию не пристегнутых ремней и звук задней передачи, в результате остались одни часы, остальное убрал позже.

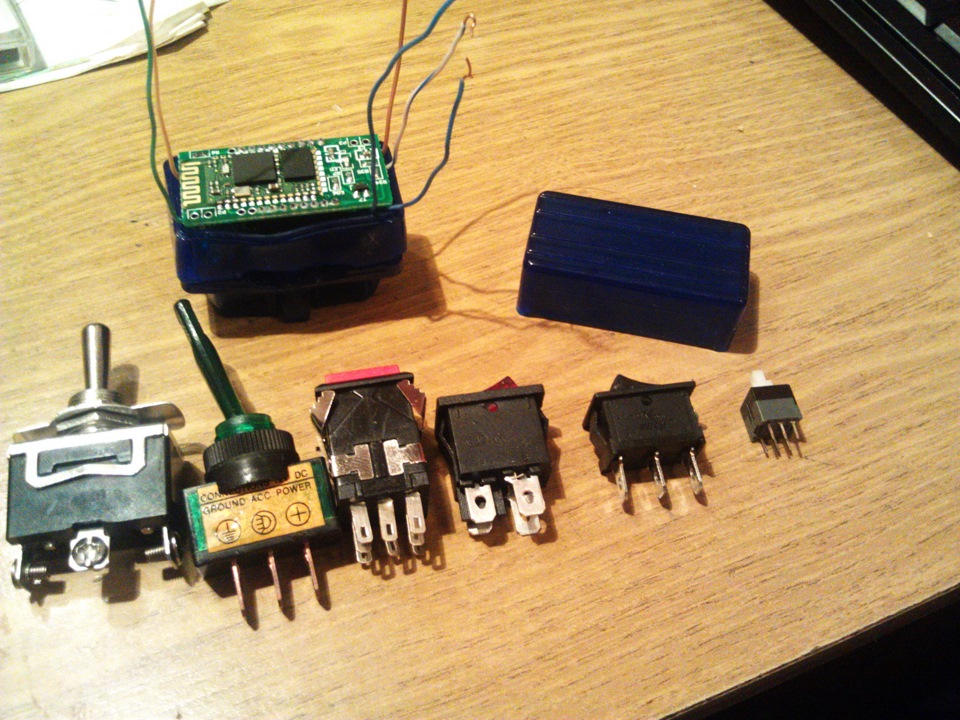

Потом выбирал переключатель

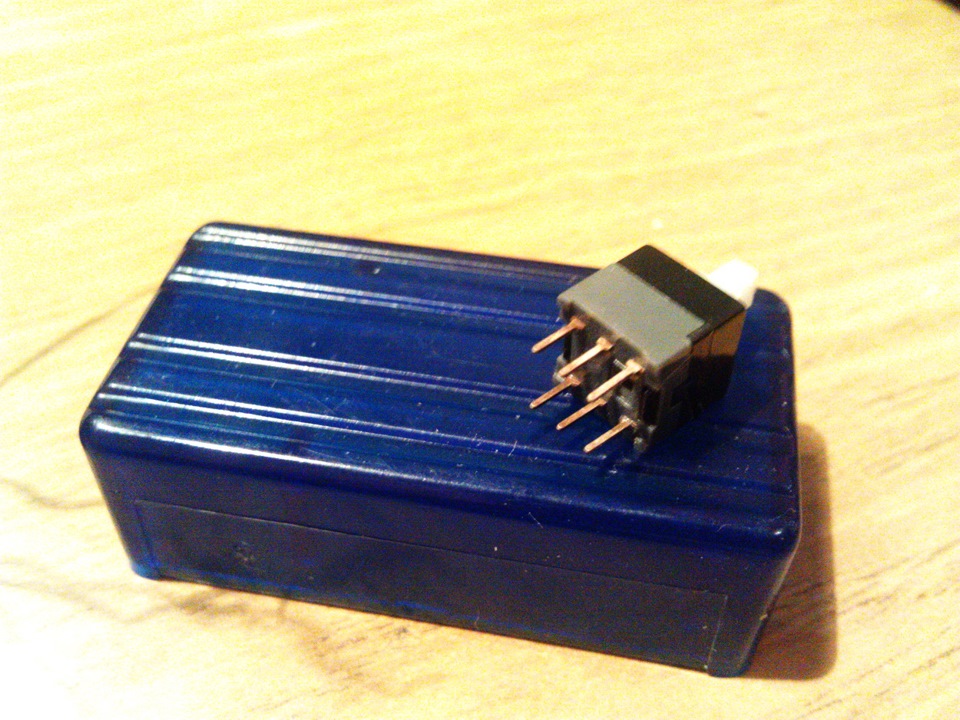

Остановился на маленьком

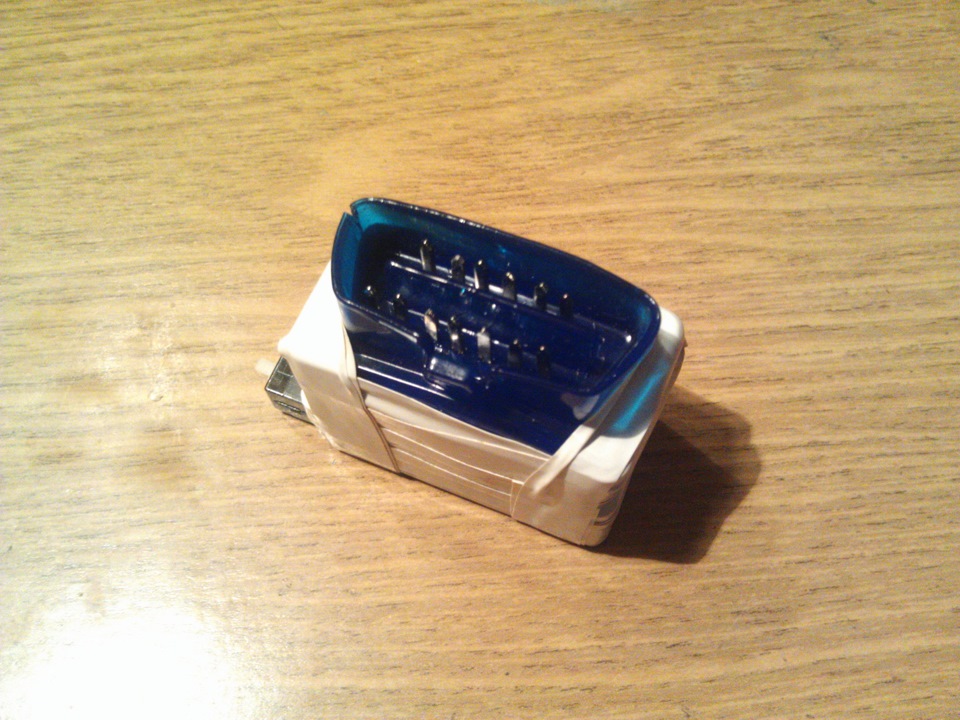

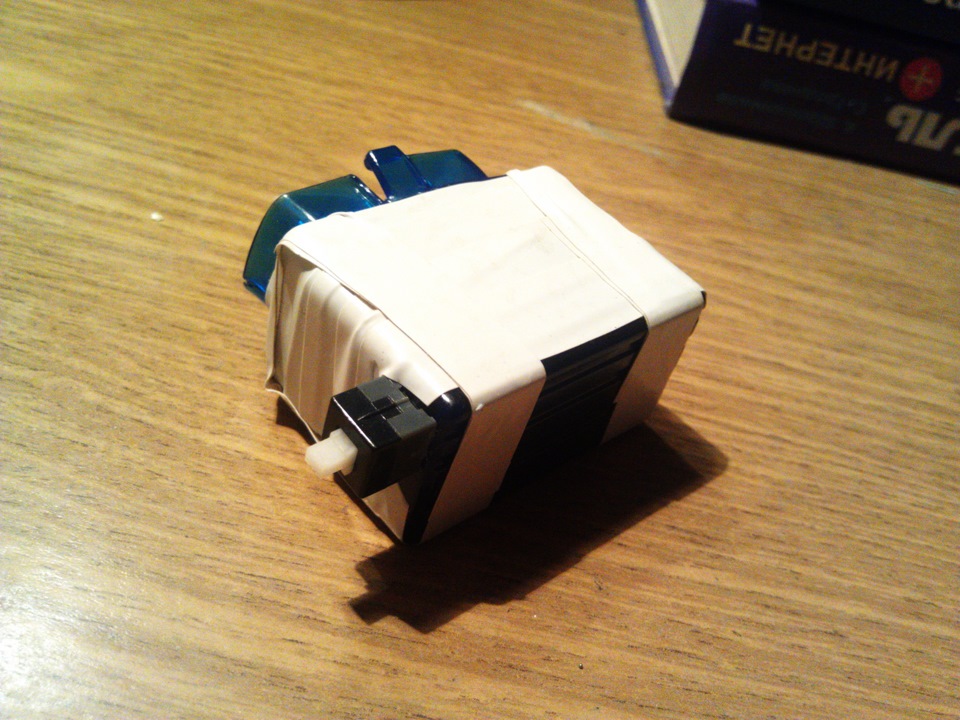

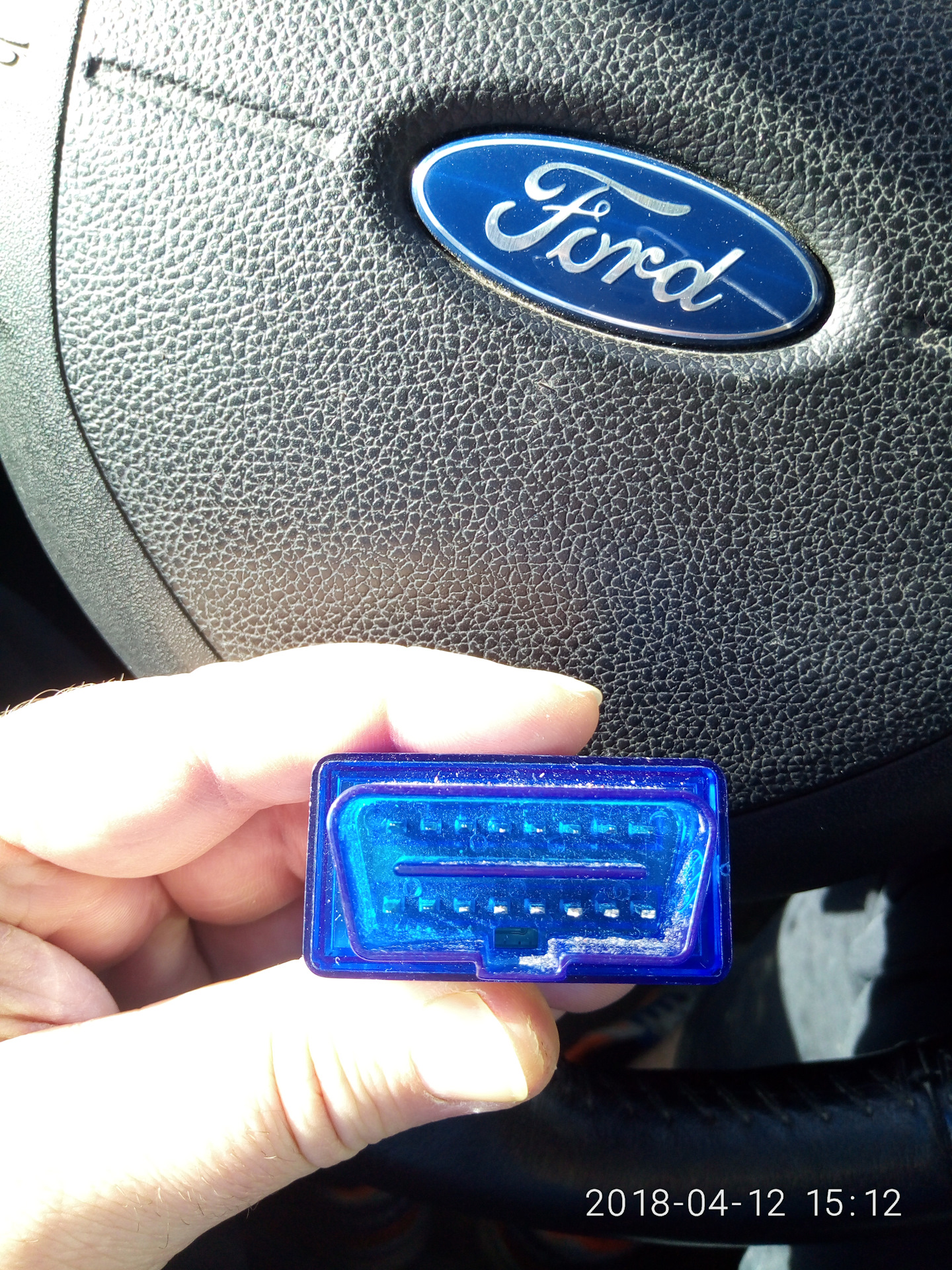

Ну и собрал, забинтовал в изоленту

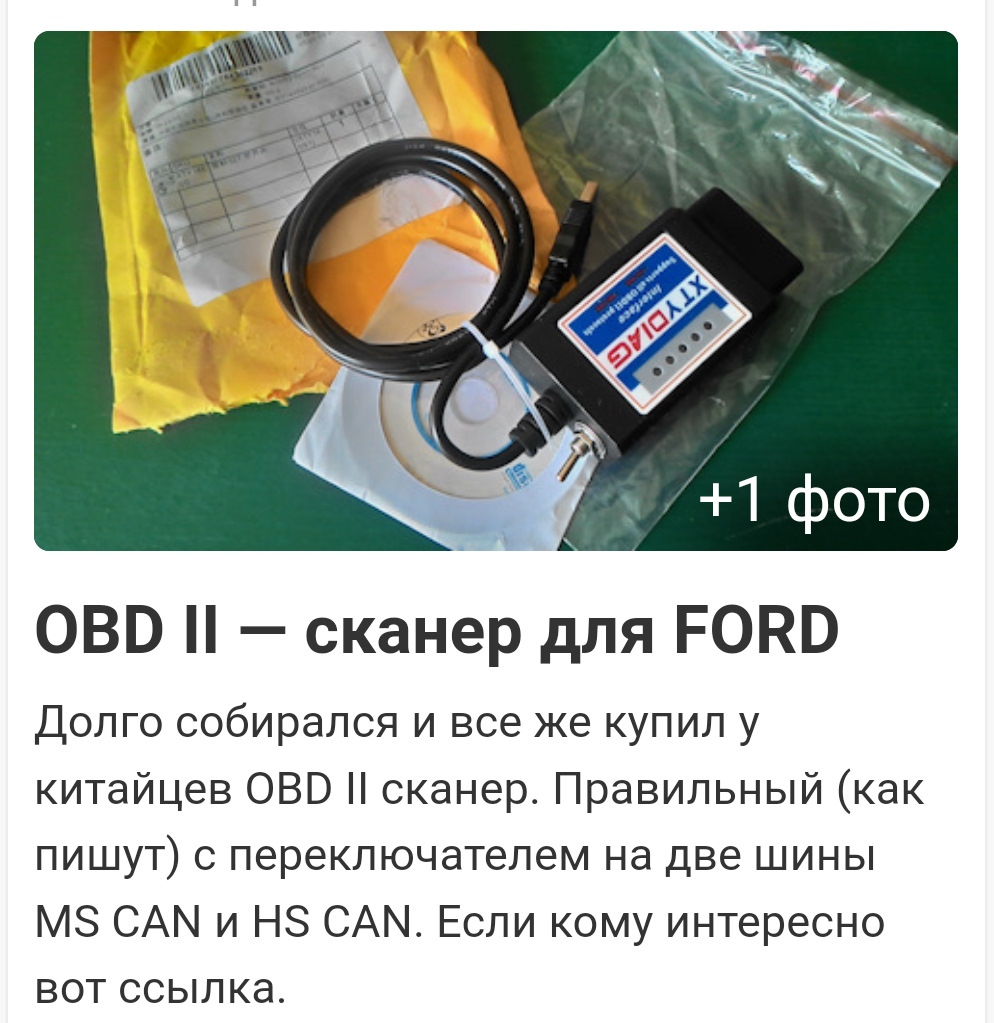

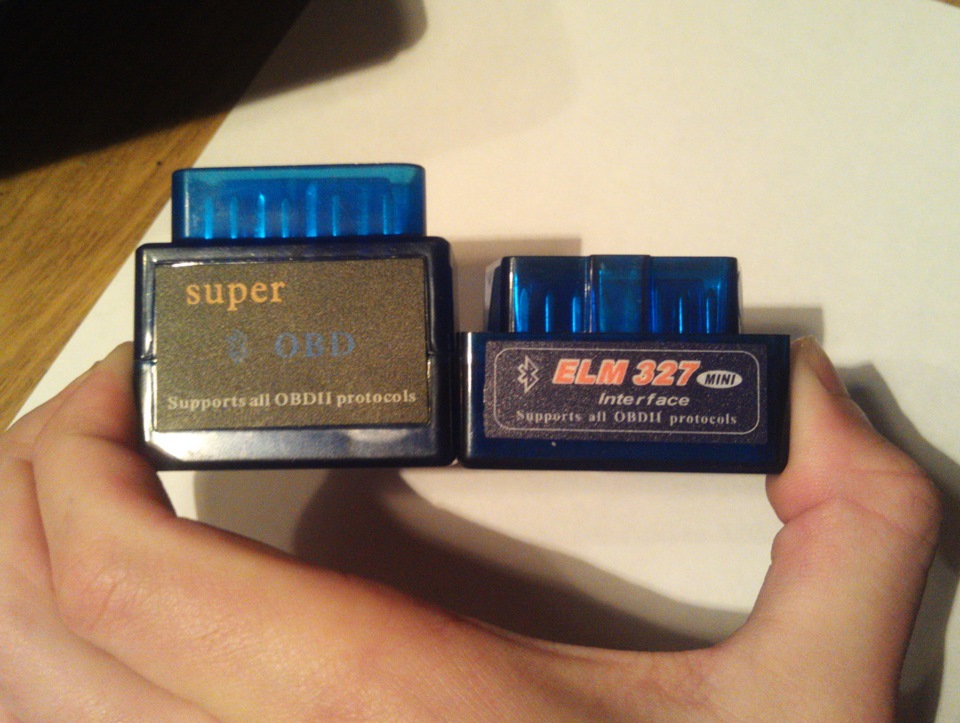

Кароче, убил я на этот адаптер пол дня, если Вам захочется адаптер под переделку берите лучше такой:
e.a.d-cd.net/713b1cu-960.jpg
Его внутри переделать значительно проще.

Внешне конечно смотрится не очень, корпус от температур конечно повело, но и бог с ним, не любоваться же, главное работает.
А корпус можно новый отдельно прикупить www.aliexpress.com/item/E…Connector/1145415071.html, хотя меня и так устраивает.
