Замена датчика положения коленвала (ДПКВ)

Дождался более менее хорошей погоды и решился все таки поменять ДПКВ (почти неделю новый лежал, ждал своей учести).
Код датчика: 10456515 (96418382)

Везде во всех инструкциях по ремонту сказано, что для замены ДПКВ необходимо снимать компрессор кондиционера и насос ГУРа (да и кто менял, говорили то же самое). Но надежда была все таки, что поменять этот датчик можно и без снятия этих элементов.

И вот вчера я набрел на одну темку на форуме, где один человек с ником totenhed рассказал, что можно поменять ДПКВ ничего не снимая.

Естественно меня это взбодрило :) Потому как мои догадки подтвердились!
Взял я датчик и пошел к машине…

У меня небыло достаточно инструментов (тот набор, что описал totenhed), но я все же думал, что справлюсь и обычными ключами.

И так, начнем!
1. Отсоединяем клемму массы от аккумулятора.
2. Отсоединяем разъем ДПКВ (как это сделать я описывал здесь).

3. Откручиваем защиту выпускного коллектора.

4. Откручиваем болт крепления трубки масляного щупа и отгибаем ее (или вообще выкручиваем для удобства).
У меня открутить этот болт не получилось (ключ на 12 провернул гайку), поэтому я продолжил дальше без этого (хотя это куда сложнее).

5. Если есть грязь в районе датчика, то все вычищаем насколько это возможно. И только потом пытаемся ключами на 8 открутить болтик, держащий ДПКВ.
Если визуально спуститься вдоль трубки масляного щупа, то болт (и датчик соответственно) окажется слевой стороны.

При откручивании данного болта было очень много мата, но поскольку я все это делал в одиночку, то все психи творились в голове :)

Его реально очень сложно вывернуть, потому что подобраться к нему практически невозможно (хотя руки у меня не большого размера). Нужна ювелирная работа, чтобы засунуть руку и ключик и еще фонариком посветить. И пытаться при этом вывернуть болтик.

После того, как через пару часов мата и ковыряния я все таки сдвинул болт с мертвой точки, я прокрутил его примерно на половину и потом уже аккуратно выворачивал рукой, чтобы не уронить.
Будьте аккуратны! При выворачивании болтик может упасть в недра крепежного кронштейна и хрен потом его оттуда вытащишь (меня к счастью это не коснулось).

После откручивания болтика, достаем датчик и тянем за провод, чтобы вытащить его полностью.
После изъятия датчика из недр крепежного кронштейна я был немного шокирован его состоянием.
Он был просто весь в масляной грязи в перемешку с металлической стружкой (кстати откуда она вообще там взялаась?)

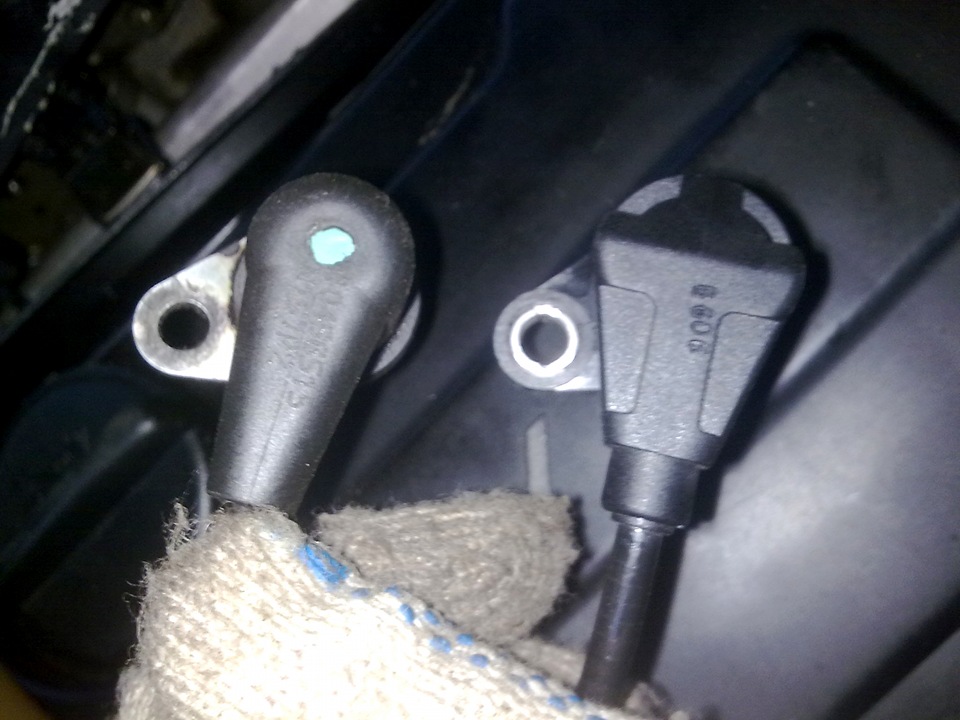

Почистил старый датчик и сравнил с новым. Отличия есть (незнаю, насколько это фатально).

Взял новый датчик и замотал его разъем куском изоленты, чтобы при просовывании через все щели он не загрязнился.

Далее все в обратном порядке: засовываем разъем туда, где был датчик. Пытаемся проводом вытолкать разъем датчика слевой стороны между кожухом ремня ГРМ и кронштейном крепежа насоса ГУРа.

После этого пытаемся засунуть ДПКВ в посадочное гнездо (это еще сложнее, чем закрутить болтик). Затем аккуратно вставляем, закручиваем и не очень сильно, но достаточно затягиваем крепежный болт (если он не будет намертво затянут, то потом очередная замена будет легче).
Потом крепим провод датчика по защитному кожуху ремня грм и подключаем разъем датчика.
Все собираем, подключаем клемму аккумулятора и радуемся, что сделали практически невозможное!
На этом замена датчика окончена!

Еще вот очень полезная статья, где кстати тоже этот датчик делали без снятия навесного оборудования (машина другая, но двигатель почти такой же): Замена и ремонт датчика положения коленчатого вала, мотор x20xev 97года выпуска.
