День добрый !
Случайно попался на глаза каталог с разъёмами для машин Hyundai/Kia.
Вдруг кому пригодится для переделок
yadi.sk/i/wTNctwsTtG3Ff
Многие коннекторы можно купить на emex/exist, но цены иногда кусачие.
Пример:

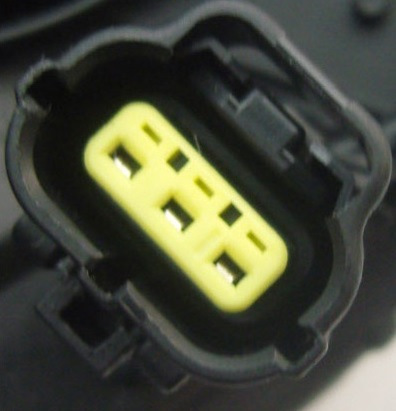

Нам нужна ответная часть для разъема птф с дхо (привезенных из Кореи)

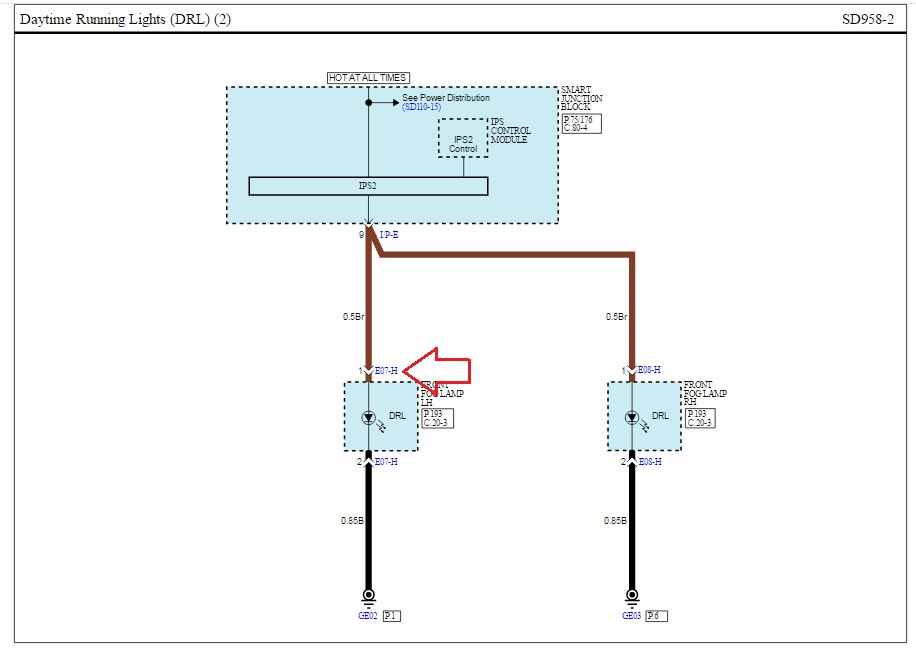

На схемах этот разъем обозначен как E07-H

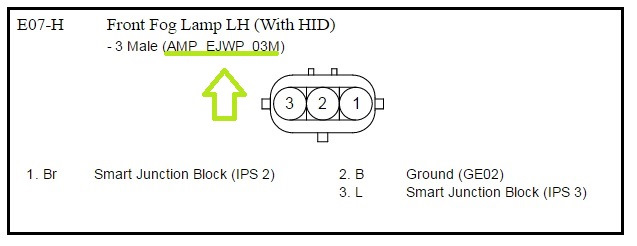

В описании разъема можно найти его вид и наименование разъема

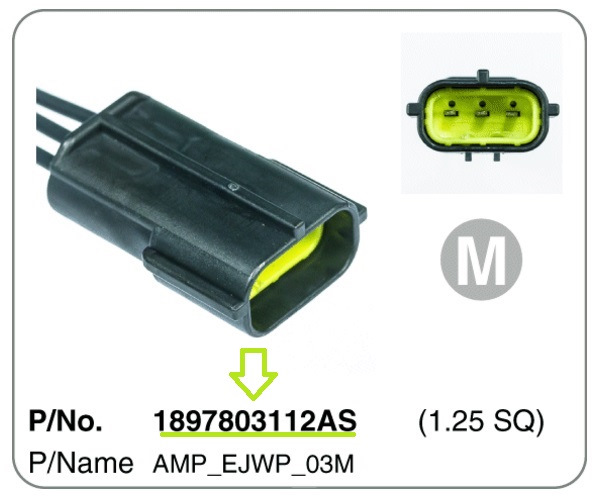

поиском в каталоге по имени разъема можно найти его артикул и фото

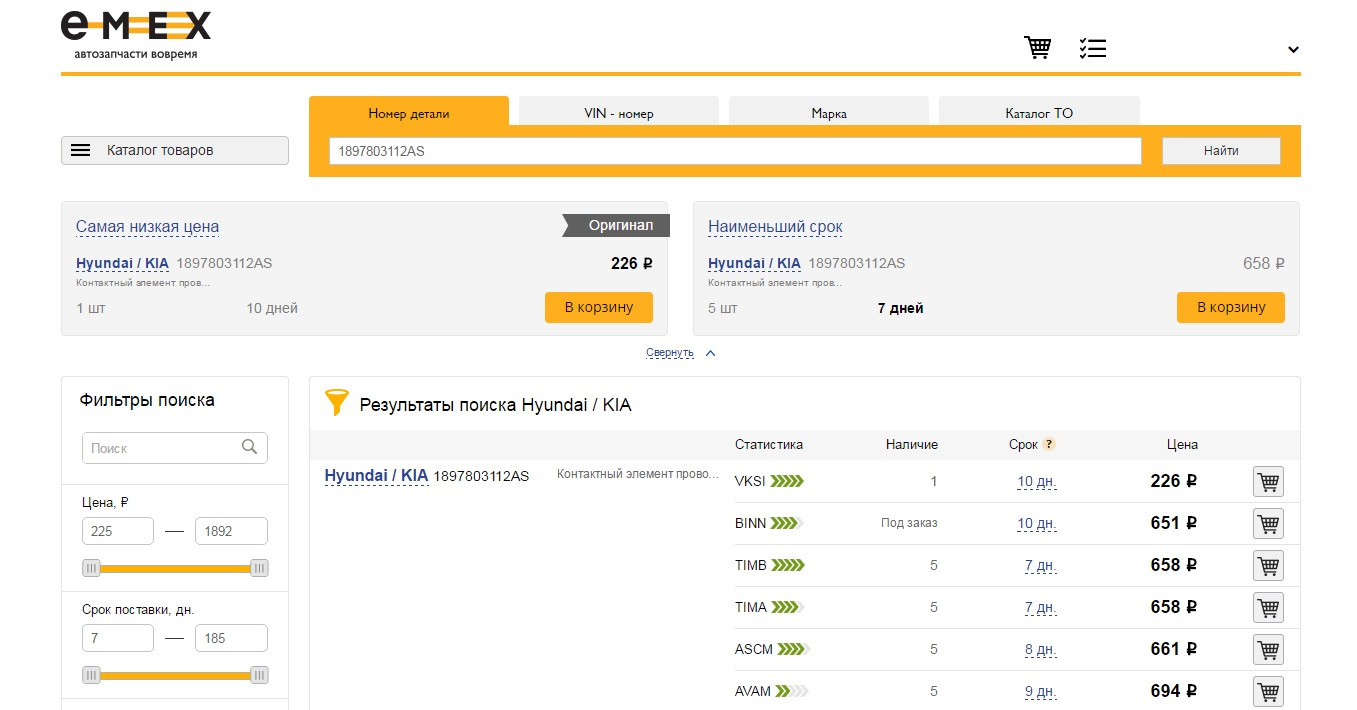

В emex выдает
Found on photo: 1897803112AS
Надеюсь, кому-то ещё это будет полезно)
Comments 18
А где электро схемы искать?
Для i40 можно здесь hyundai-i40.com/manual2.php
или скачать gds на комп (~20гб), там все схемы и руководства есть
Спасибо
Спасибо за каталог!
На самом деле не новость. Информация давно выложена на Элантре.
Линк: elantra-club.ru/manuals/i30-gd/etm/
Всё на русском языке. Гораздо удобнее чем Ваш мануал. Но раз нашлись таки люди, которые вообще не в курсе, то Вам плюс.
где там весь список соединителей/коннекторов с их артикулами ?
Я обещал артикулы? Там наименования коннекторов типа AMP_EJWP_03M. Короче аналог, но по-русски, с распиновкой всех разъемов ну или почти всех. Или Вы со страницей не разобрались? Просто не понимаю в чем вопрос? Посмотрите слева большой каталог со схемами, мануалами, коннекторами и т.д.
Ну так и думал.
Здесь в pdf файле именно артикулы для покупки. Где смотреть распиновки и т.д. уже дело каждого.
А в примере всё на английском т.к. это схема для Корейской версии i30. Описания просто не существует на русском.
Но прежде чем искать артикул, Вам надо узнать наименование коннектора, не по картинкам же сравнивать. Узнать именование можно по схемам, которые гораздо легче изучать на родном языке. Или просто в гугл. Короче мы друг друга поняли, я думаю.
Сравнивать приходится именно по картинкам. Разъемы много кто делает, хотя оригинальный дизайн делает не так много компаний.
Нашелся таки добрый человек
Отличный Пост — прямиком в закладки)) спасибо!
пасибо
Не нашел коннекторов с лампочками на стоп-сигналы

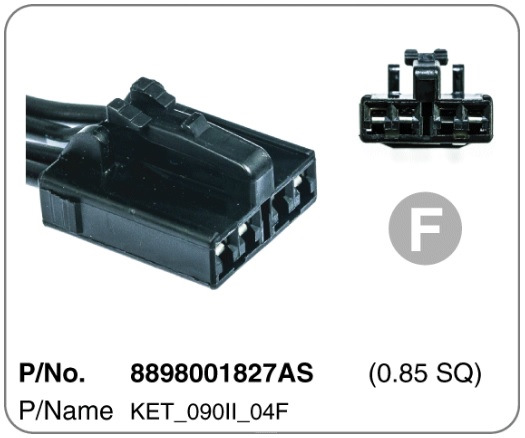

1898001827AS
KET_090II_04F
Нее. Я про те куда сами лампочки вставлять. Чтоб двойные стопы нормально сделать.
это патрон надо, тут его нет
спасибо! наконец то развернутый пост про коннекторы на Hyundai!
