Добрый день любителям VW TOURAN и не только.
Сегодня раскажу о моей новой доработке, а именно PLA 2.0 нового образца 1K8919475.
PLA 2.0 старого типа на моей машине установлен очень давно, даже отчёт не написал. Разница между этими системами очень мала, как в деньгах так и по функционалу :)
Основное отличие систем это то что новая включается автоматически при приближении к препятствию спереди. На удивление система работает очень хорошо и предупредит вас о том что вы приблизились очень близко ну например в пробке к впереди стоящему автомобилю. Предупреждение происходит как обычно зуммером но без визуализации, хотя один раз у меня включилась и визуализация, больше повторить не удалось :)

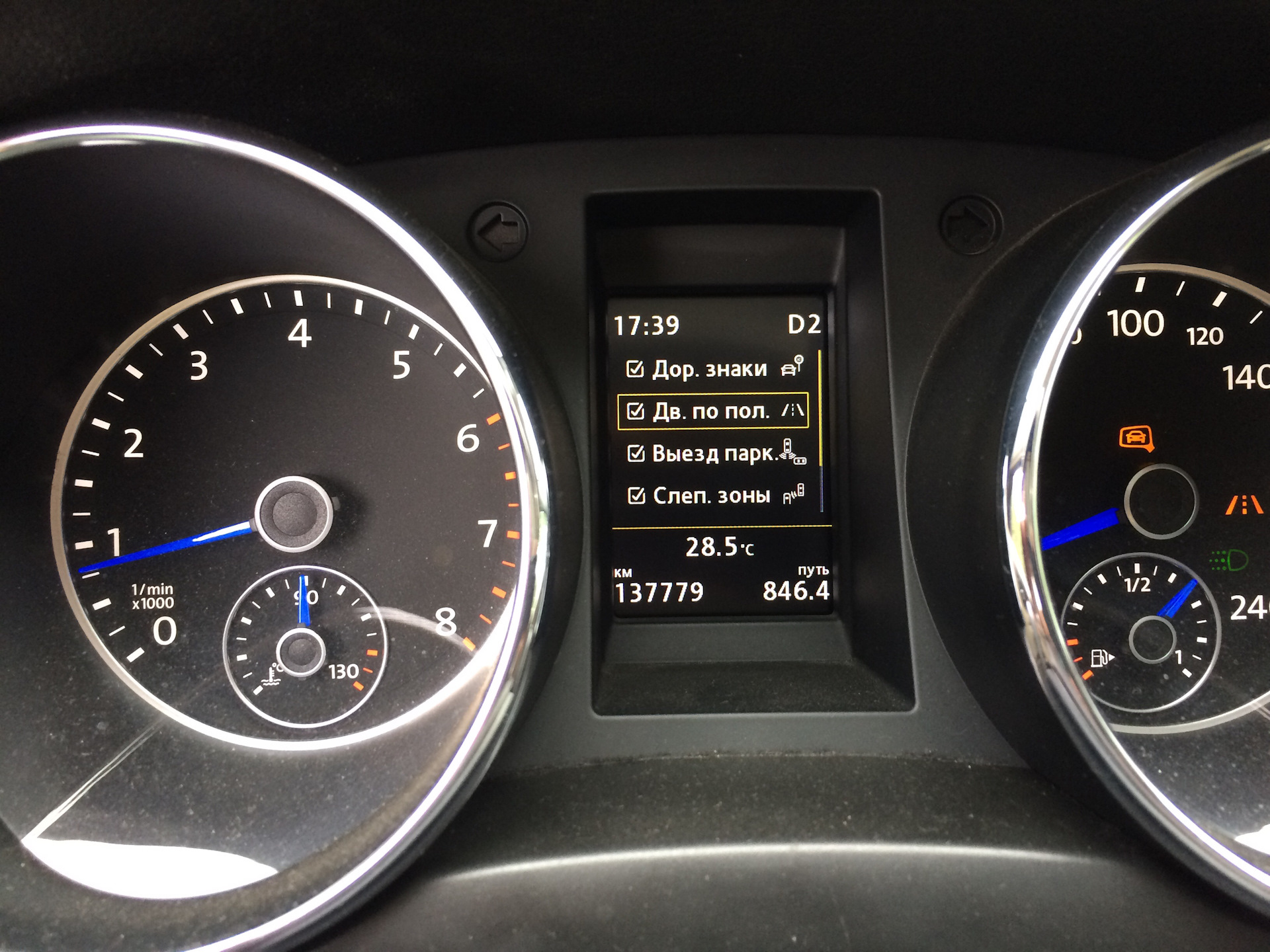

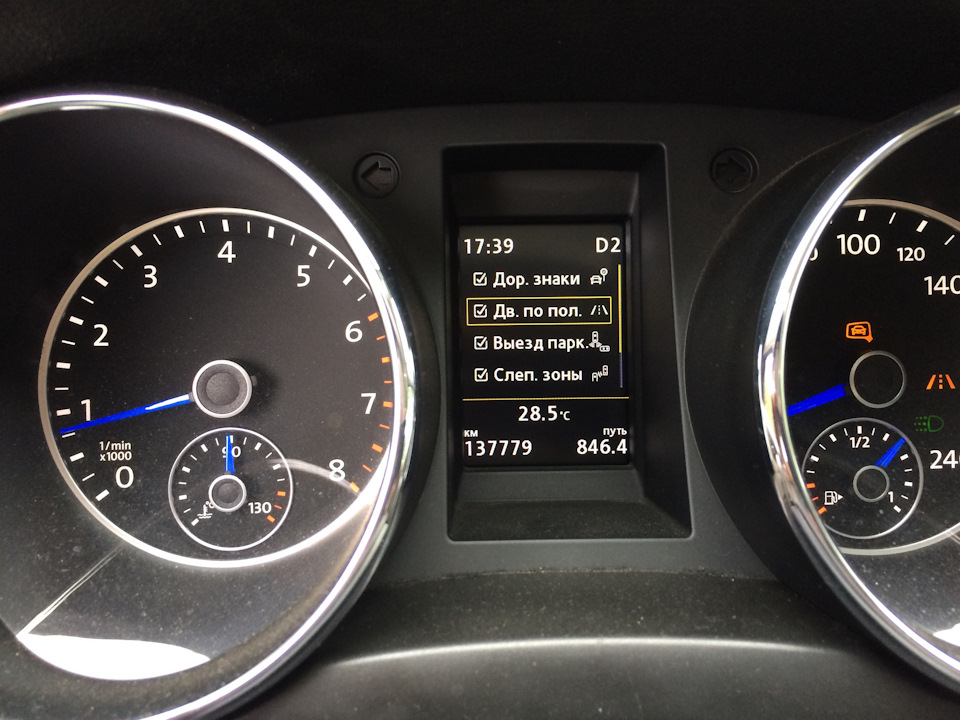

Второе отличие систем это поддержка RTA( выезд из парковки), так сказать на будущее :), если не установить новый блок PLA 2.0 то система RTA работать не будет, ну если только вообще отказаться от PLA 2.0, но это не наш метод.
Третье что заметил это то что система автопарковки тормозит более плавно по сравнению с системой старого поколения которая тормозила ну очень резко и в последний момент. Для установки нового блока нам нужны новые разъёмы которые нужно перепиновать. На DRIVE2.RU есть таблица перепиновки, но я делал свою, так вот в схемам от VW SCIROCCO 2015 года есть ошибки, подключение задних датчиков перепутаны правая и левая стороны, смотрите не нарвитесь. Делал по схемам от VW PASSAT B8, всё работает на 100%.
Теперь информация по блокам нового типа, говорю только о том что проверил лично :)

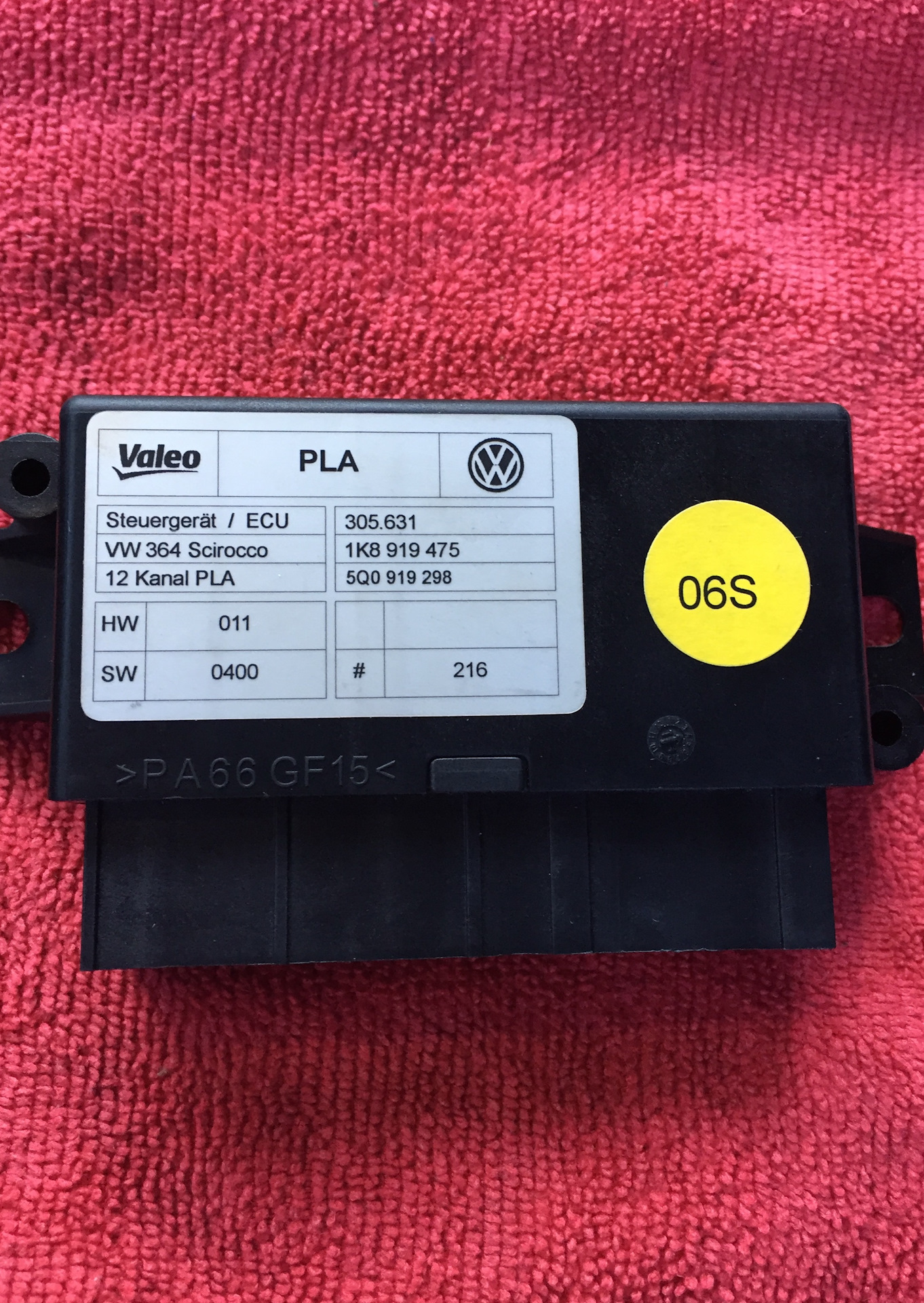

Мой блок 1K8919475 HW 011 SW 0400, на какой машине он был установлен не имею понятия, но на моей машине он работал не совсем корректно, датчики парк ассиста были слишком чувствительны и "видели" каждую мелочь что очень напрягало, могу предположить что блок был установлен на SHARAN или TIGUAN и датчики у этих машин стоят повыше а у меня они чуть ниже поэтому это и происходило. Версия этой прошивки прекрасно закодировалась под мою машину, была и 360 гр. визуализация и ни каких ошибок. Было принято решение прошить блок до версии 1K8919475D HW 011 SW 480, эта прошивка а также прошивка версии E есть на последних FLASH дисках VW. После прошивки естественно слетела параметрия и кодировка блока, всё было сделано. Так вот с этой версией запустить визуализацию 360 гр. мне не удалось из чего делаю вывод что прошивка D подходит для новых магнитол DICKOVER MEDIA/PRO, которые работают по новому протоколу BAP 4.0.
Сразу прошил до версии E, номер изменился на 1K8919475E HW 011 SW3480. С этой прошивкой всё закодировалось как надо, всё работает на 100%, чувствительность датчиков изменилась в нужную мне сторону, теперь не арёт без толку :).
Список деталей :
1. Блок 1K8919475 HW 011 SW 400 ( у меня такой, наверняка подойдут и другие)
2. Разъём 5Q0972718 -1 шт.
3. Разъём 4E0972726 -1 шт.
Схема перепиновки:
Новый. Старый.
T26/14- T16/1 ( плюс 15 кл.)
T26/23- T16/15 ( CAN L привод T20/6 J533)
T26/24- T16/6 (CAN H привод T20/16 J533)
T26/2- T12a/4( H22 передний зуммер)
T26/10- T12a/3( H22 передний зуммер)
T26/15- T16/10( H15 задний зуммер)
T26/9- T16/2( H15 задний зуммер)
T26/13- T16/8 ( Масса)
T26/4- T16/9 (лампа парк. автопилота)
T26/17- T16/13 ( лампа парк. ассистента)
T26/3- T16/16 (кнопка парк. ассистента)
T26/16- T16/4 ( кнопка парк. пилота)
Передние датчики:
Т18/14- Т12а/2
Т18/2- Т12а/9
Т18/11- Т12а/5
Т18/3- Т12а/6
Т18/12- Т12а/7
Т18/4- Т12а/8
Т18/13- Т12а/10
Т18/10- Т12а/1
Задние датчики:
Т26/18- Т12в/11
Т26/19- Т12в/10
Т26/8- Т12в/6
Т26/6- Т12в/5
Т26/20- Т12в/3
Т26/7- Т12в/2
Т26/21- Т12в/4
Т26/22- Т12в/8
ВНИМАНИЕ!
Разъёмы на старого типа блоке с лева на право.
16 контактов
12а разъём это по середине.
12в разъём это крайний.
Ну и в конце темы хочу поблагодарить
Андрея TinyQ и Александра VW R36 за всестороннюю помощь, спасибо вам ребята.
Доработкой доволен на все 100%.
Всем спасибо за внимание
Comments 113
Does anyone have 1k8919475e dataset for Alhambra/Sharan or knows how to make one?

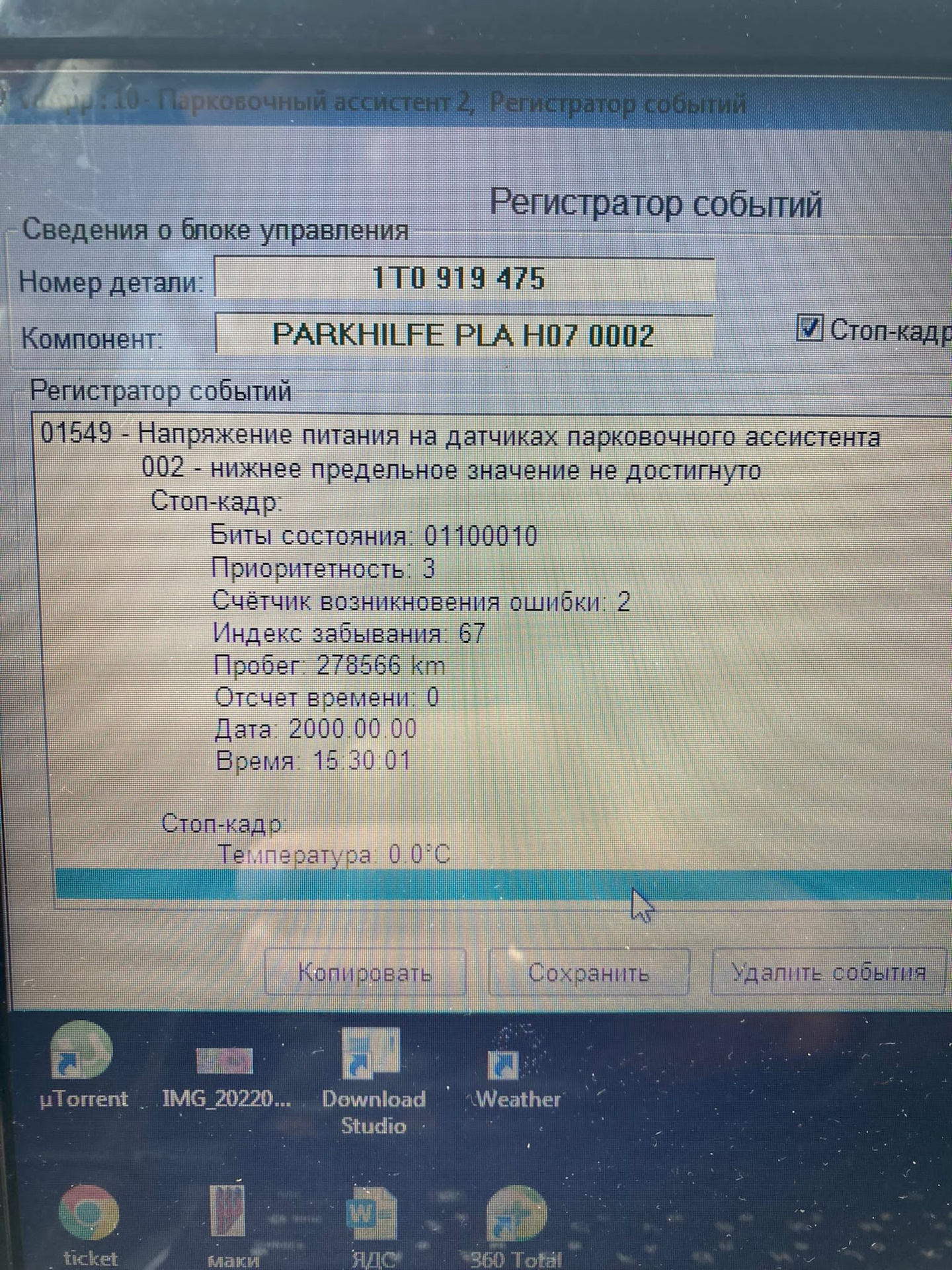

Подскажите пож. Куда копать?
Не встречался с таким, но думаю что плохой контакт на разъёме между бампером и основным жгутом.
Или масса сгнила
Ок. Спасибо
Cześć Andrzej czy Ty podzielisz sie plikiem paramertryzacji pod sterownik 1K8919475D pod Tourana 1t2 2008 ? Pod odisa .xml Bardzo proszę. Co wgrałeś? Od jakiego auta podpasowałeś?
У меня проблема в PLA 2.0 с (RTA) помощником по поездкам.
PLA начинается после достижения 10 км / ч, и машина припаркована. Проблема с выходом из двигателя после запуска помощника не работает
czesc
pisz liepej po polsku :)
OK. Uczyłem się kiedyś tam Rosyjskiego :)
może ktoś pomoże mi z tym RTA obecnie mam już sterownik 1k8919475E dawniej był to 3AA i dalej mam problem z asystentem wyjazdu.
Tu opisuję problem forum.golf6.pl/post71159.html#p71159
alie to nie est assistent RTA
ty masz radary w zdezaku z tylu?
Agolf6
OK. Uczyłem się kiedyś tam Rosyjskiego :)
może ktoś pomoże mi z tym RTA obecnie mam już sterownik 1k8919475E dawniej był to 3AA i dalej mam problem z asystentem wyjazdu.
Tu opisuję problem forum.golf6.pl/post71159.html#p71159
w 3 byte daj 10 a nie 50 jak masz
Tak mam dodatkowe 2 czujniki z przodu i 2 czujniki z tyłu PLA 2.0 działa, auto parkuje. Tylko nie mogę uruchomić wyjazdu :(

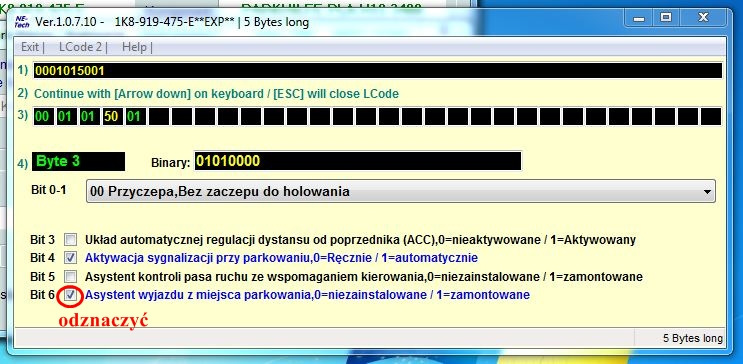

Jeśli Byte 3 dam 10 odznaczę (Asystenta wyjazdu w miejscu parkowania)
Czy to nie ma nic wspólnego z radiem ?
mam blaupunkta
forum.golf6.pl/mk6-f70/bl…hia-835-montaz-t1537.html
może dla prawidłowego działania powinienem wymienić dla tego radia z
1k8919475E na 1k8919475D tak jak na tej stronie
www.drive2.ru/l/455557630153195932/
Escze raz
Ty nie masz RTA
Zrob co muwie i sprawdz
Potym napisz czy pomoglo
OK. :) zrobię i dam znać. Jak poszło
A kiedy jest RTA ? przy Blind Spot Assist i cofaniu

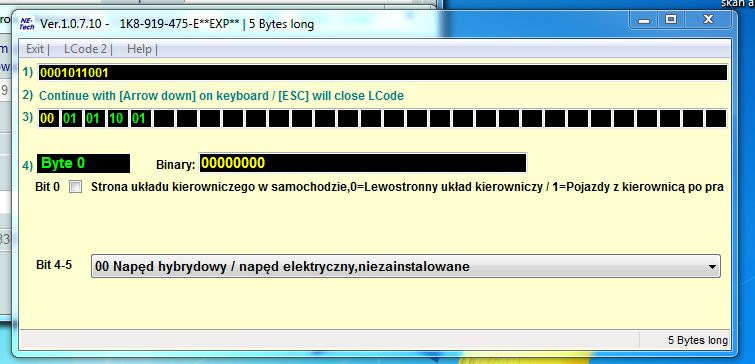

I zrobiłem zmieniłem w Byte 3 na 10 ale to nie pomogło :(
Jedynie z 2 błędów zniknął :
13639168 — Magistrala danych
U1121 00 [009] — brak informacji
[Steuergeraet fuer Rear Cross Traffic Alert — RCTA_01 — kein Signal / keine Kommunikation]
Potwierdzony — Testowany od skasowania kodów błędów
Nadal jest.
Adres 10: Asyst.park./kierow. Plik etykiet: 5Q0-919-298.clb
Oznaczenie elementu: 1K8 919 475 E HW: 5Q0 919 298
Komponent i/lub wersja: PARKHILFE PLA H12 3480
Kodowanie: 0001011001
Kod serwisu: WSC 33361 790 00076
Zbiór danych ASAM: EV_EPHVA2CVW364GP00 001010 (VW36)
ROD: EV_EPHVA2CVW364GP00_VW36.rod
VCID: 3C2135B3B76877E7825-8068
Znaleziono 1 błąd:
12715520 — Magistrala danych
U1121 00 [009] — brak informacji
[Steuergeraet fuer Verdeckbetaetigung — mGate_Komf_2.GK2_Sta_VSG — kein Signal/keine Kommunikation]
Potwierdzony — Testowany od skasowania kodów błędów
Ramka zamrożona:
Stan błędu: 00000001
Priorytet błędu: 6
Częstość błędu: 1
Wew.licznik błędów: 35
Przebieg: 71824 km
Data: 2032.14.25
Czas: 18:46:27
film
Андрей, а ошибки в 3D-приборке не выскакивают с этим блоком (1K8). Потому что моя цветная 5N0 920 882 C H04 0417 после установки пишет software out of date
Привет.
У меня sw 1008, проблем не возникло
Ну мне на Тигуан ;)
А у меня и есть тигуановская приборка
с блоком PLA2.0 3AA919475L RTA работать не будет?
Привет
Думаю что всё должно работать, если нет то поменяешь на 1к8…, тебя же какой то блок PLA2.0 не остановит 😂
Галочка стоит, а сооющения нет.
Andrzej808
Привет
Думаю что всё должно работать, если нет то поменяешь на 1к8…, тебя же какой то блок PLA2.0 не остановит 😂
Andrzej808
Привет
Думаю что всё должно работать, если нет то поменяешь на 1к8…, тебя же какой то блок PLA2.0 не остановит 😂
работает! и сообщение есть и тормоз! Не хочу менять блок-) Не могу зеленую лампу зажечь сайда. Только желтая! Не знаешь? Перепробовал многое-)
Молодец!
Пока не знаю.
teyllor
работает! и сообщение есть и тормоз! Не хочу менять блок-) Не могу зеленую лампу зажечь сайда. Только желтая! Не знаешь? Перепробовал многое-)
В чём проблема была?
Раскажи 😀
Я не понимал как эта система работает-))
Подскажи, ты менял что-то, что бы боковые зоны отображались на магнитоле, а то у меня всё работает, а зон от боковых радаров нет(
Привет
Боковые зоны кодируются в блоке PLA 2.0
А откуда качали прошивки для блока ? И как понять какая прошивка нужна например на Тигуан ? Чем прошивали
Привет
Прошивал ODIS om.
Прошивка скорее всего зависит какая магнитола установлена, если DM, CM то нужна версия D иначе не будет динамических линий.

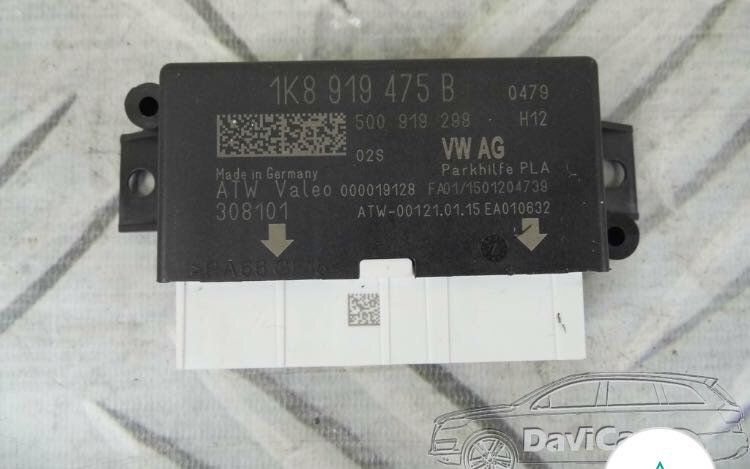

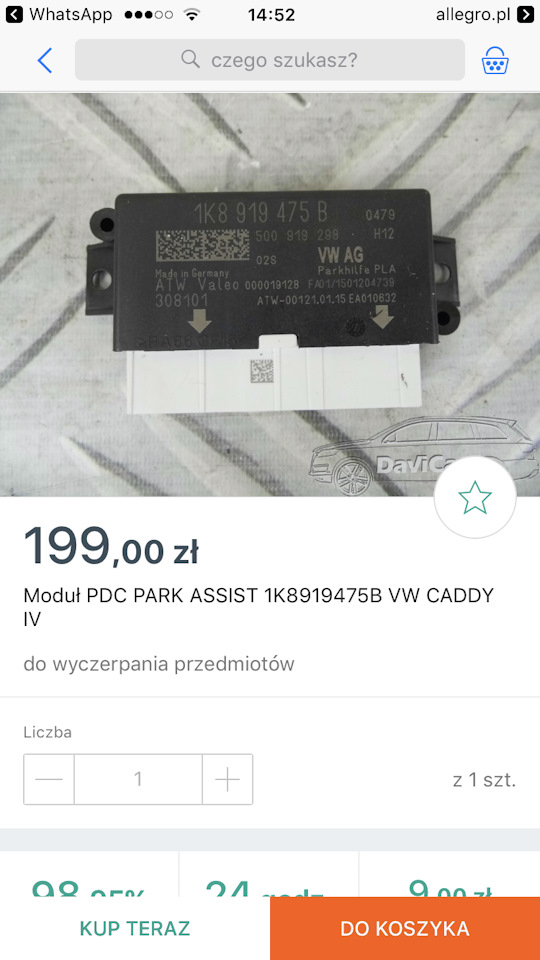

Купил вот такой блок у Поляков, и не посмотрел для какой машины ( голова к меня CM
В версия будет работать у тебя
А что за некая параметрия для тигуана о которой все говорят?
Под каждую машину своя параметрия.
Но если этот блок от TIGUANa то всё будет хорошо
В том и дело! Вроде на конце буква В. А в описании к товару вот что :
Да у вас без проблем тебе всё сделают, и прошьют и параметрию зальют такую как надо
Извини не совсем понял ответа ) не сложно посмотреть какая у тебя в блоке кодировка и параметрия залита ?
На 99% что этот блок будет коректно работать на твоей машине, если нет то в Москве много умельцев кто его сделает под TIGUAN.
Спасибо стало спокойнее ) а скрин кодировки и параметрии не сложно будет сделать ?
Адрес 10: Парковочный ассистент II (J791) Label: 5Q0-919-298.clb
Part No SW: 1K8 919 475 D HW: 5Q0 919 298 Компонент: PARKHILFE PLA H12 0480
Ревизия: -------- Серийный номер: 39431400800245 Кодировка: 0031061111
Мастерская #: WSC 01357 011 00200
ASAM Dataset: EV_EPHVA2CVW364GP00 001010 ROD: EV_EPHVA2CVW364GP00.rod
VCID: 3B7ECBF5B24D7F9939-806E
Благодарствую !
Andrzej808
Адрес 10: Парковочный ассистент II (J791) Label: 5Q0-919-298.clb
Part No SW: 1K8 919 475 D HW: 5Q0 919 298 Компонент: PARKHILFE PLA H12 0480
Ревизия: -------- Серийный номер: 39431400800245 Кодировка: 0031061111
Мастерская #: WSC 01357 011 00200
ASAM Dataset: EV_EPHVA2CVW364GP00 001010 ROD: EV_EPHVA2CVW364GP00.rod
VCID: 3B7ECBF5B24D7F9939-806E
Скажите а что ещё надо адаптировать и кодировать какое блоки ?
Еще бы понять — будет ли корректно работать на болеро!..
Болеро это та же RNS, думаю будет
Чем параметрировал блок?
ODIS-E
А по точнее? Где взял для своей машины? Вроде параметрируется под машину (бампер)
даа… это
блин офигительно круто!
Респект за прямые руки, что еще сказать
Спасибо
Почём и где блок брал?
Привет
Брал на ALLEGRO, цена вышла с доставкой
около 3.5₽ на российские р. :)
Разъемы нехило… 600+400 примерно…
Andrzej808
Привет
Брал на ALLEGRO, цена вышла с доставкой
около 3.5₽ на российские р. :)
То есть, я правильно понял — ты pla 2.0 старый заменил блок, препиновал разъемы и все?! Кодировку, прошивку читал… у тебя pq35 платформа? Меня интересует будет ли рабочей замена на моей Шкоде A5FL…
Именно, снял старый PLA 2.0 прставил новый и закодировал.
Думаю у тебя тоже самое
TOURAN это PQ35
Тоже самое.) не хватало авто включения спереди… думаю, визуально не показывается, т.к. перед — частое явление…
Andrzej808
Именно, снял старый PLA 2.0 прставил новый и закодировал.
Думаю у тебя тоже самое
TOURAN это PQ35
Разъемы также брал? По цене 600/400? Нехило для куска пластика
Разъёмы да дорого покупал, но я сначала заказал потом цену узнал:)
Разъём 26 контактный такой же как и для камеры в RNS 510, 18 контактный такой же как на кнопках в нижней планке возле ручке DSG.
Andrzej808
Привет
Брал на ALLEGRO, цена вышла с доставкой
около 3.5₽ на российские р. :)
А что за RTA?!
Выезд из парковки в SIDE ASSIST поддерживает
А понял… сдача задом…
Протокол ВАВ))))) каких таких баб?) схема перепиновки на драйв, мою имели в виду ? Там ошибка ?
Привет Миша.
После обновления ВАСЯ ДИАГНОСТ появилась какая ни какая расшифровка байтов, так вот там выбираешь протакол BAB 3.3 или 4.0. К старым головам подходит 3.3 и тогда работает визуализация.
Да таблицу имел ввиду твою, думаю в ней ошибок нет, написал что в ELSA по SCIROCCO 2015 года есть ошибки, но никак не намекал что ошибки у тебя. :)
Протокол BAP . Именно так 3.3 для RNS, 4.0 MIB PQ.
О блин точно BAP.
Спасибо за поправку :)
Протокол BAP . Именно так 3.3 для RNS, 4.0 MIB PQ.
Болеро заработает?!
Andrzej808
Привет Миша.
После обновления ВАСЯ ДИАГНОСТ появилась какая ни какая расшифровка байтов, так вот там выбираешь протакол BAB 3.3 или 4.0. К старым головам подходит 3.3 и тогда работает визуализация.
Да таблицу имел ввиду твою, думаю в ней ошибок нет, написал что в ELSA по SCIROCCO 2015 года есть ошибки, но никак не намекал что ошибки у тебя. :)
Так а парковочные линии будет показывать?
Конечно, но нужна другая голова.
Молодец! А сироко нарисован почему?
Привет
Спасибо

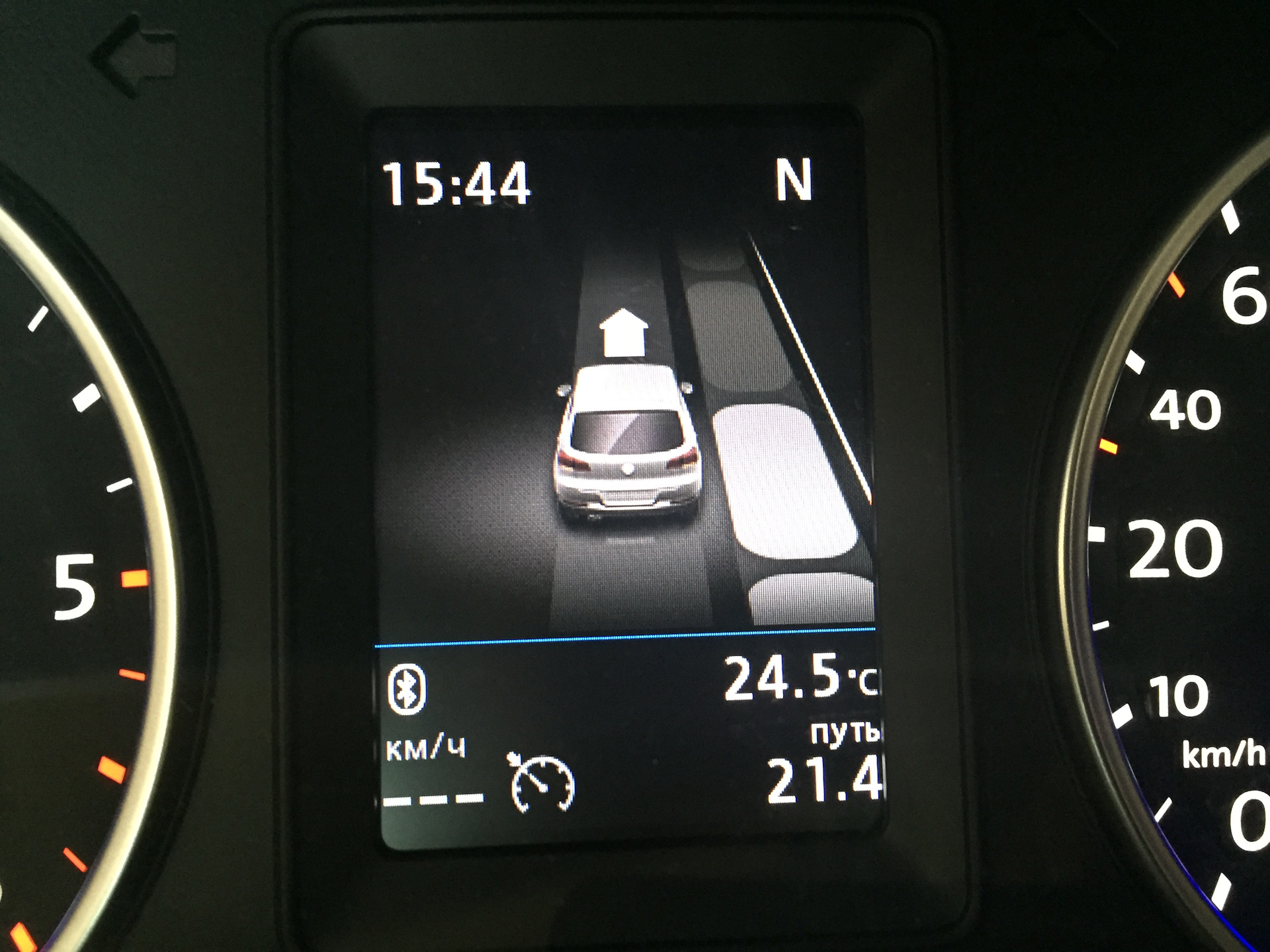

Это TIGUAN, так как RDKS только с TIGUAN работает.
Не только)))
Привет
Конечно я знаю что есть ещё PASSAT и PASSAT CC, но у меня второй вариант который я могу вкл. в кодировках приборки это TIGUAN, и он с далека наиболее похож на TOURAN :)
Andrzej808
Привет
Спасибо
Это TIGUAN, так как RDKS только с TIGUAN работает.
Всмысле rdks картинку тигуана знает, а турана нет?
Привет
Да RDKS не умеет рисовать TOURAN на приборке, будет пятно с числами. Это проблема прошивки приборки, проходили уже.
Привет! У меня такая проблема объявилась на моей A5FL… PLA 2.5 (2.0 new). Но по приборке появилась постоянная нестираемая ошибка — software out of date, что связано с тем, что она не может вывести меню включение автопарктроников при движении передом. Есть идеи как решить можно?
И еще — не было ли прошивки passat БЕЗ электроручника — мне для октавии A5FL 13года. А то уж больно много нестираемых ошибок :(
Привет
1.Скорее всего обновление приборки поможет.
2. Существуют не прошивки а параметрии для пассатов без ручника.
1) а на что ее обновить ? У меня 608 прошивка, последняя для A5FL 13 года:
Адрес 17: Комбинация приборов (J285) Label: 5K0-920-xxx-17.clb
Part No SW: 1Z0 920 843 Q HW: 1Z0 920 843 Q
Компонент: KOMBI H06 0608
2) у тебя нет случайно?
Круто! Когда все успеваешь?!
Спасибо
Так замена блока заняла не больше часа
Андрей просто молодец все подробно расписал что и куда делать буду по твоему отчету )))))
Спасибо
Теме зачет может мне не ехать ? Сам все сделаю, благотесть добрые люди как тЫ🤗🤓✌🏻️
А что такое благотесть? :)))
Благо есть*
Andrzej808
А что такое благотесть? :)))
С мобилы строчк, бывает мажу…😁
Andrzej808
А что такое благотесть? :)))
Ептд, ну вот опять…☺️
Andrzej808
А что такое благотесть? :)))
Мой балаган подчисти☝🏻️🙃
Дядь взаглавии исправь покАления на покОления🙊👻👻💲💲💲🔥🔥☝🏻️👋🏻👋🏻😬✌🏻️👺👌🏻
а правда что автопарковщик может поставить машину в ограниченное пространство? То бишь длина машины +80 см, как говорится в официальной информации от Фольксваген?
Привет
Паркуется правда чётко, а вот 80 см. или больше я не мерял.
может, НО придется много движений вперед-назад делать…
Красавец. Когда только успеваешь)). Ну надеюсь вот вот воочию увижу
И я надеюсь;)
ПокАления от слова калека или что еще?
если ты желаешь ткнуть в ошибку, то делай это в личку. И смотри страну проживания, ну иногда хотя бы.
Привет
Нармально всё, я хоть и живу в Литве но закончил русскую школу :)
Obere
ПокАления от слова калека или что еще?
Привет
Когда не знаешь как написать сдесь или здесь надо писать тута :), спасибо поправил
а магнитола у вас RCD510 от Blaupunkt?
Привет
У меня RCD 510 BOSCH.
а параметрировать нужно под Е ? или просто прошить?
Привет
Да нужно, мне в этом помогал Андрей TinyQ, точно не знаю что как и откуда, спроси у него.
спрошу, а то тоже не адекватно работает
уже на датчики грешить начал
Блин, поставили и молчат… на A5FL тоже пойдет?!
Да
VW R36 STORE
спрошу, а то тоже не адекватно работает
уже на датчики грешить начал
ты тоже блок НОВЫЙ поставил?!
Раньше Андрея
А в блоге тишинаа…) тоже на аллегро брал?
Забыл написать значит
priZrakinside
А в блоге тишинаа…) тоже на аллегро брал?
Нет не на алегро
Будем за Айки вытягивать ответ?!)
Да был у друга один блок и я его забрал и больше нет, да и надо искать параметрию под блок с буквой Е, у меня блок без букв, а он ведет себя не адекватно
понял) Что искать надо, без букв, В?
В идеале с буквой Е или без букв или прошивать в е и искать параметрию
"старый" блок параметрию не требовал… что сие из себя представляет? опять блок данных, заливаемый ODIS-E?
Типа того или ждать когда в ваг кан про пояаиться
