Короб для DD 712 RL. Глава I: Расчёт.

Привет всем

Как вы уже поняли из названия, в этой главе речь пойдёт о расчёте Фазоинверторного короба для НЧ динамика DD 712 RL.
И так — ПОЕХАЛИ!
После того как прошла пора "пускания слюней" на данный динамик и его небольшая разминка в "малом коробе". Получил отмашку от ArtDen2009 о том, что можно приезжать и забирать старый, 1970х годов шифоньер из качественного ДСП — за, что ему огромное спасибо.
— Начал заниматься расчётами данного динамика.

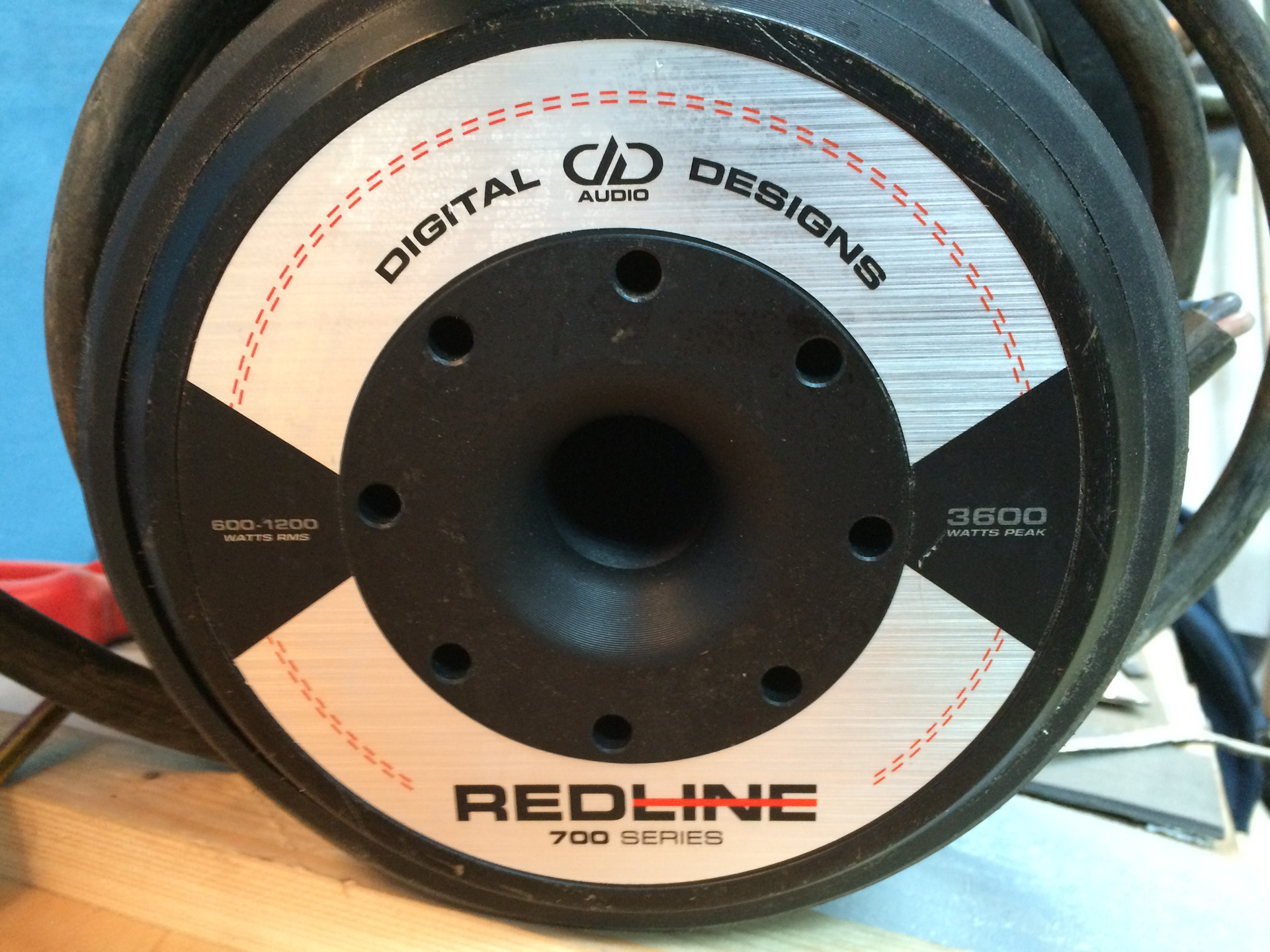

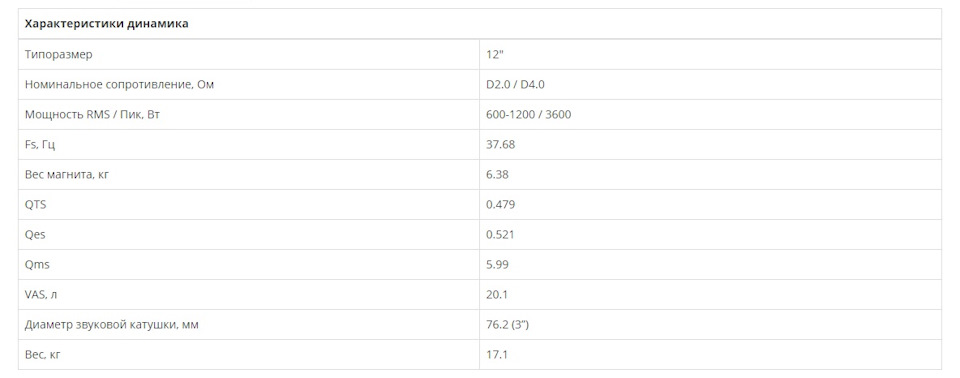

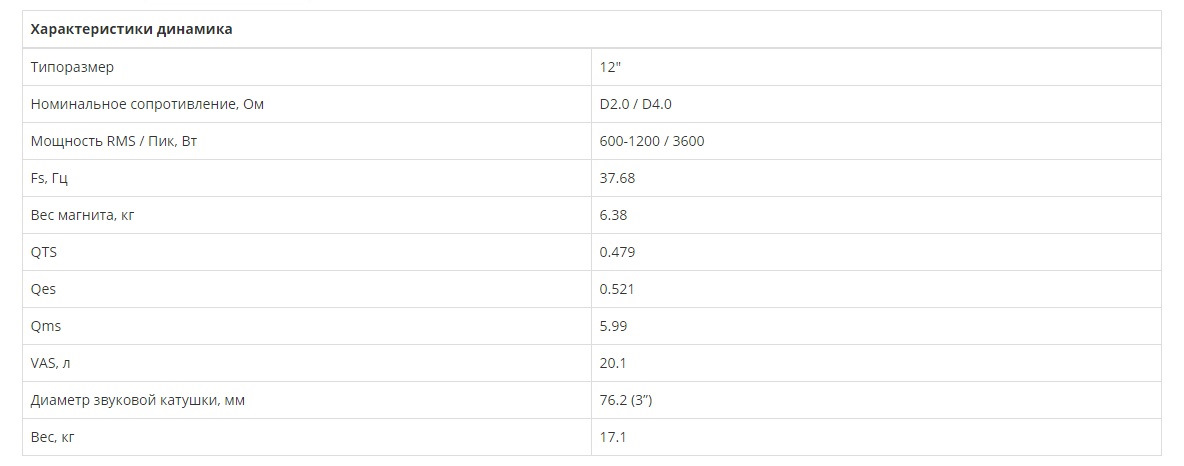

В первую очередь залез на англоязычный официальный сайт DD и обзавёлся необходимыми параметрами Тиля Смолла.

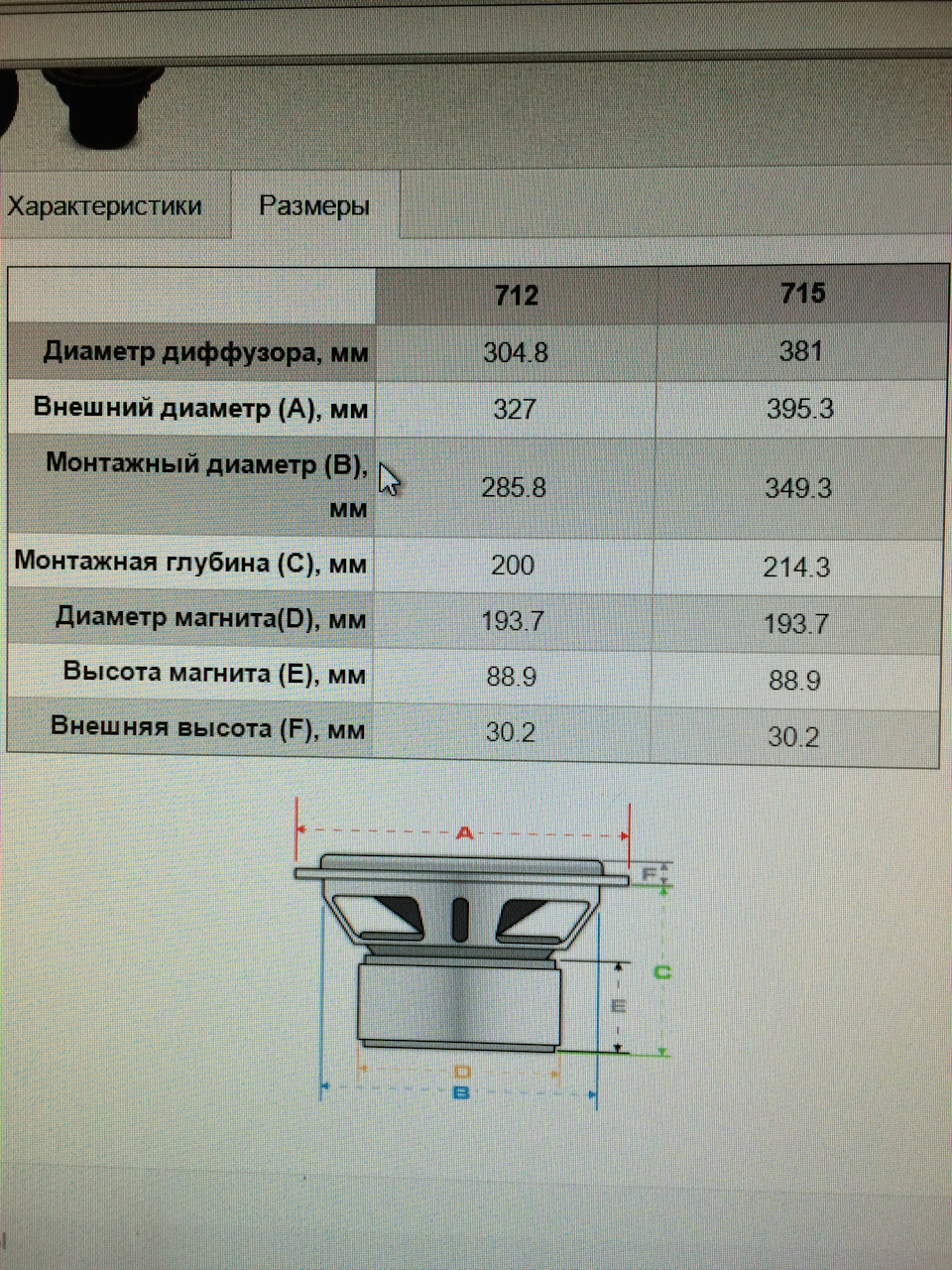

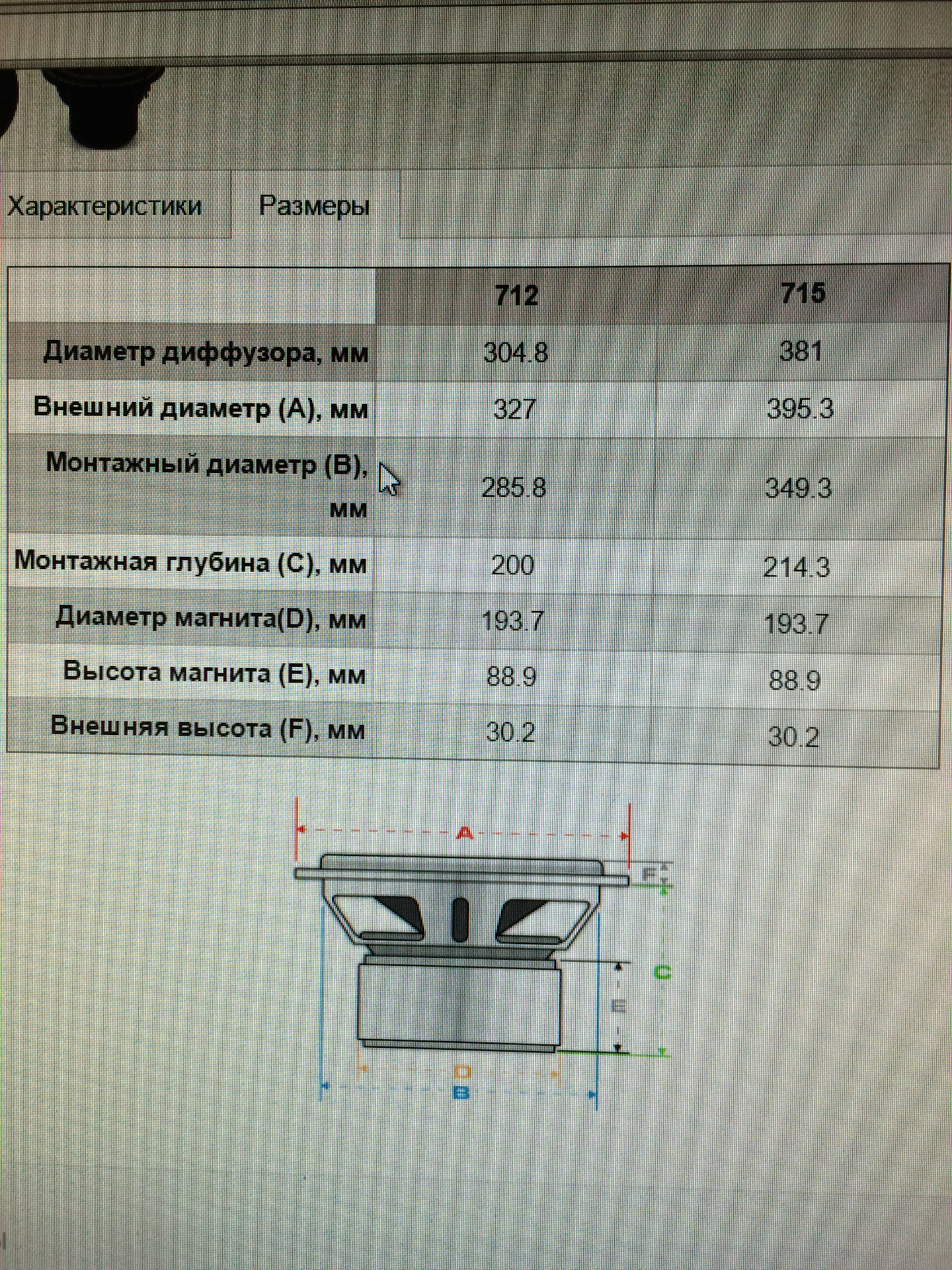

Затем на Российском сайте DD узнал физические размеры данного динамика.

И конечно не обошлось без JBL Speakershop

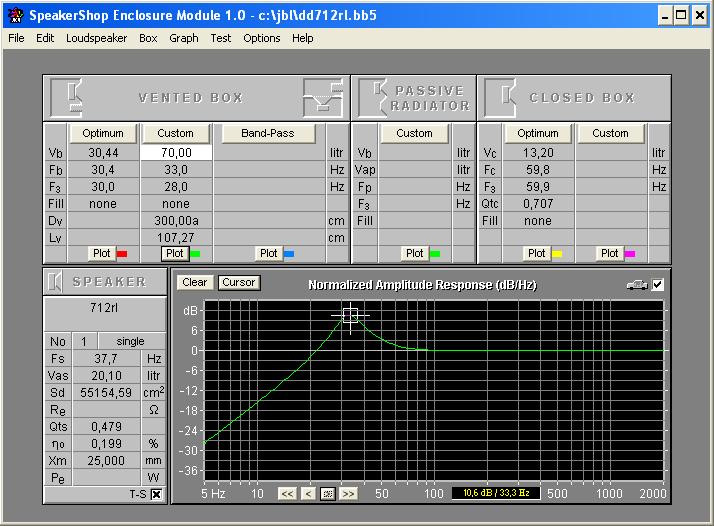

Если занести параметры ТС в JBL, то на выходе получим:
Vented box/фазоинвертор.
Оптимальный объём (чистый объём) — 30 литров.
Custom или альтернативный объём — 70 литров.
График говорит нам о том, что мы получим +10,6 dB на частоте 33 Гц если короб будет игать в салоне автомобиля — за это у нас отвечает иконка автомобиля (передаточная функция салона).
— Отлично и казалось бы всё идеально… НО!
Когда начал рассчитывать порт (спасибо программе BassPor) — то столкнулся с рядом нестыковочек.

И так давайте рассмотрим данную картинку (на ней из — за высокого разрешения могут не корректно отображаться мелкие цифры).
Забиваем в программу данные:
Частота настройки ФИ: 33 Гц.
Внутренний объём ящика: 70 л.
Диаметр диффузора: 265 мм (для 12" головы).
Количество НЧ динамиков: 1 шт.
Максимальный ход диффузора Xmax: (ВОТ ТУТ ТО И ПРИШЁЛ АЛЕЗ)

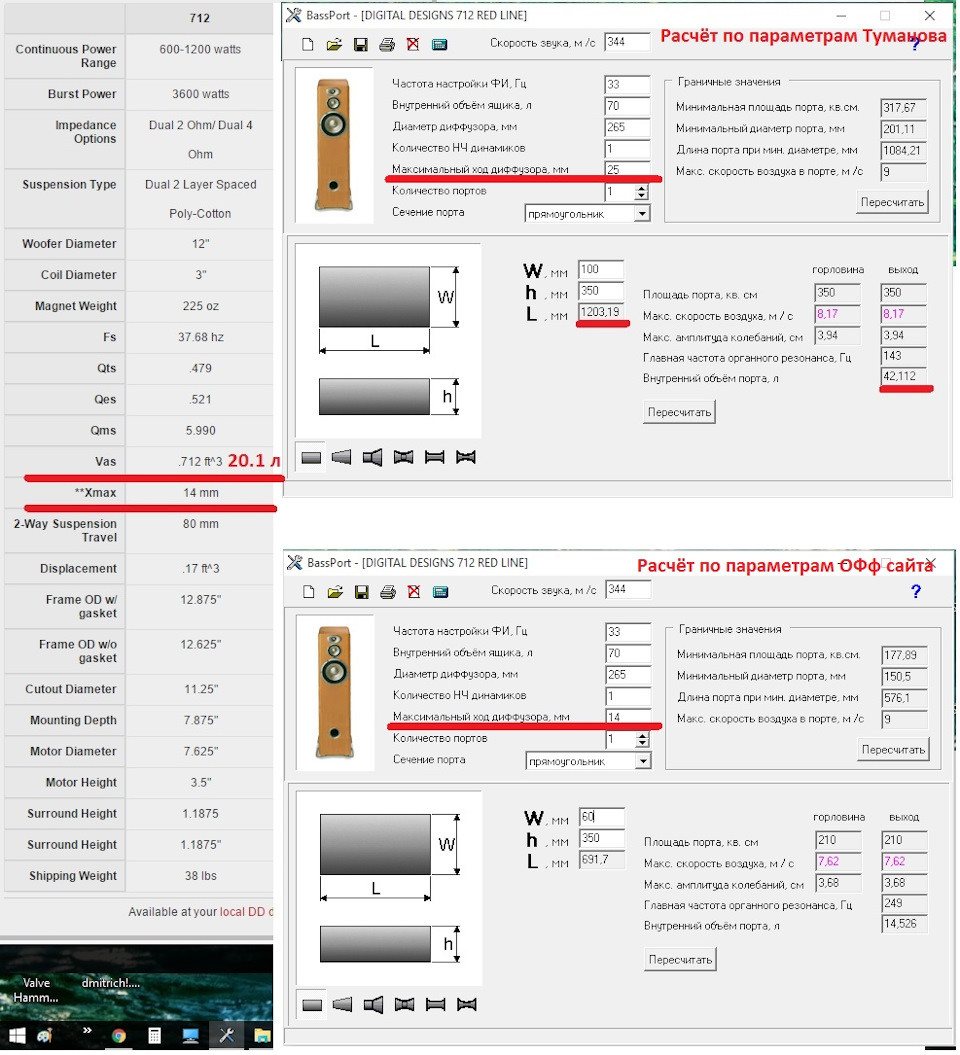

Примечание: Как выяснилось позже, зарегистрированная версия программы считает Xmax в обе стороны, а не зарегистрированная в одну сторону).
Ладно с этим разобрались, идём дальше. Теперь надо выяснить какой же Xmax у нашего динамика в одну сторону (т.к. пользовался не зарегистрированной версией). На всемирном сайте пишут, что Xmax = 14 мм. по этому пришлось связаться с Сергеем Тумановым "Школа автозвука" и узнать у него правильный ответ. Ответ был получен: Xmax — 25 мм.

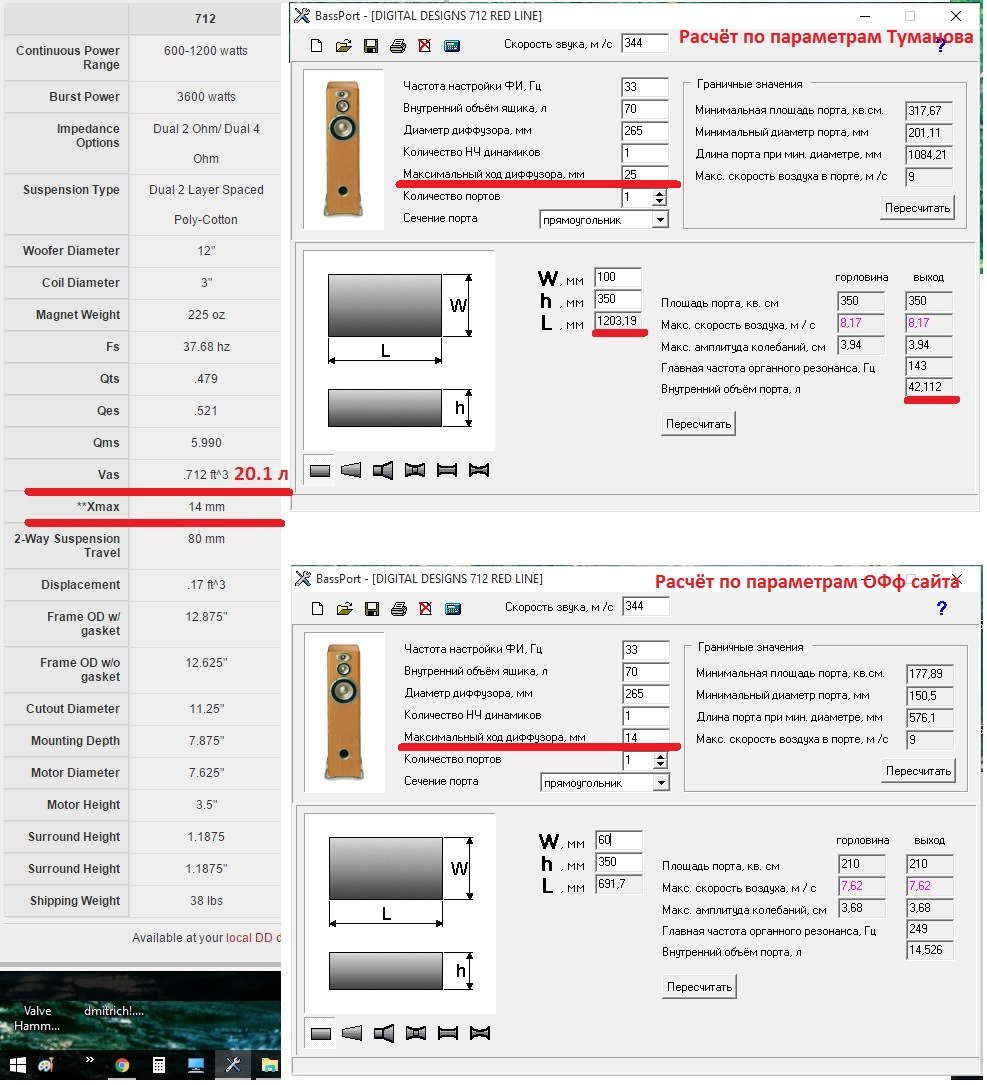

При расчёте Xmax в 14 мм, скорость воздуха в порте не превышает нормальных значений и длина порта составляет 690 мм — казалось бы нормально. Но снова появляется НО! Взглянув на динамик и посмотрев на подвес, магнитную систему и "губу" — сдаётся мне что реальный ход 25 мм, что подвергло меня новым расчётам. Проделав расчёт по новому с Xmax 25 мм я получил увеличенную ширину порта с 60 мм на 100 мм, длину порта с 690 мм на 1200 мм — что меня повергло в шок. Т. к. установлен Фальшпол. и в высоту мой короб был строго ограничен 350 мм.
Ещё смущал подозрительно маленький объём VAS в 20.1 л.
— Что бы пролить луч в тёмном царстве на всё это безобразие, полез я на Bassclub, там умные головы (представители DD), посоветовали не ввязываться в авантюру с программами т. к. это всё условности, а опираться на свои предпочтения в музыке. И скинули формулу счастья для DD. Заключается она в следующем:
есть 3 этапа, в каждом этапе 3 шага, проделав их мы получаем отличный короб.
И так вооружившись листочком и ручкой, я начал экспериментировать с портами и свободным местом в багажнике имея свои предпочтения, возможности и некие постоянные числа Constanta.

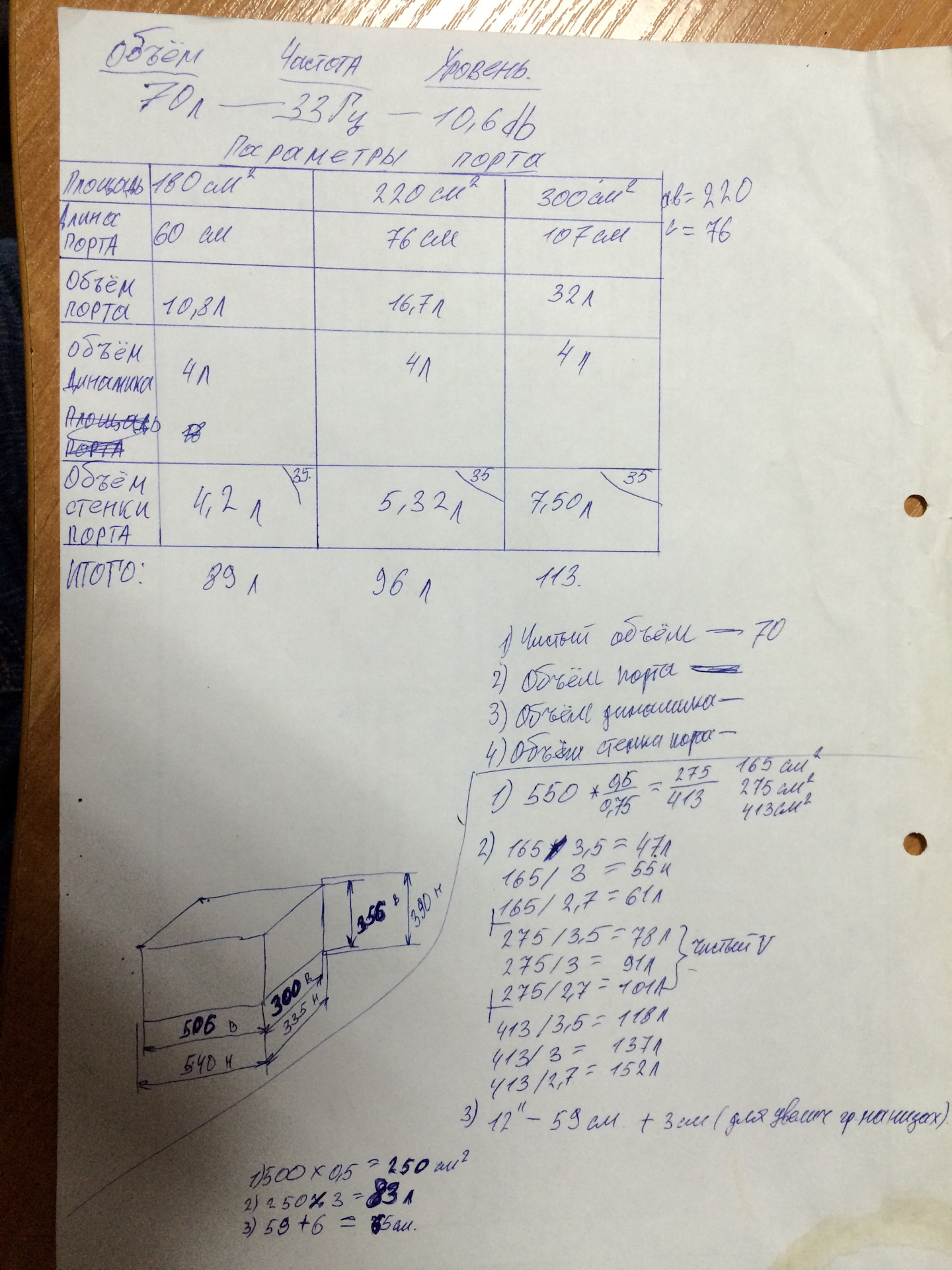

По предпочтениям: Мне нужен был мягкий басс с давлением (это практически не возможно), по этому выбрал среднее. Представил я всё это в виде таблицы.
Забыл добавить, что толщина материала 20 мм.
В общем после расчётов по формуле DD начала проясняться картина и примерные размеры ящика и порта.
ИТОГО ПОЛУЧИЛИ:
----------------------------
Чистый объём: 70 л.
Объём порта: 19,25 л.
Объём динамика: 4 л.
Объём стенки порта: 5,39 л.
Итого: 98,64 л. грязного внутреннего объёма.
Порт вышел 240 мм2.
Длина порта 770 мм.
Внешний грязный объём короба получился 123,8 л.

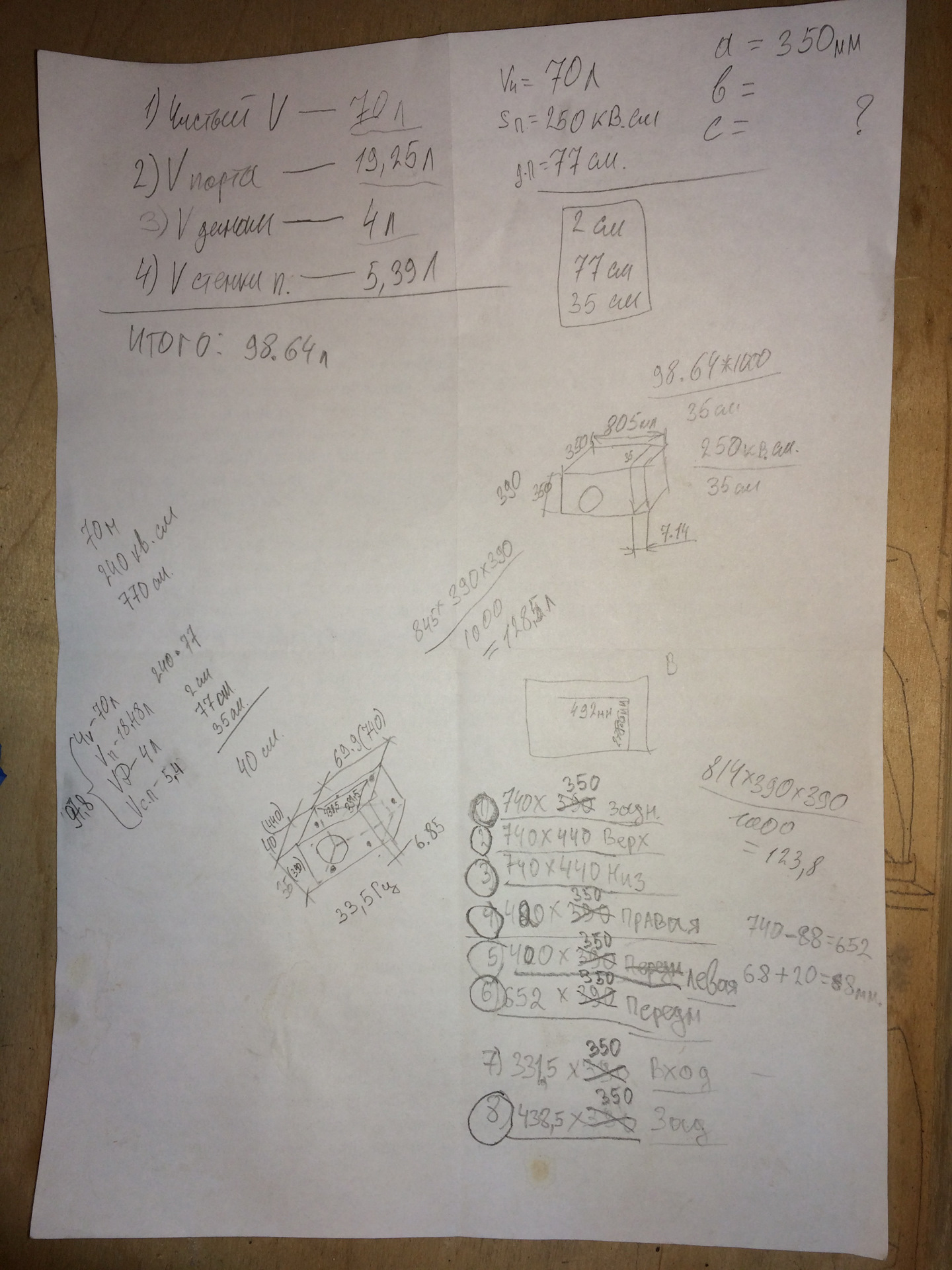

После расчётов на этом же листе высчитываю размеры короба по размерам порта и багажника и сразу делю на 8 частей, каждую часть подписываю и проставляю размеры.

После того как эпопея с расчётами закончилась

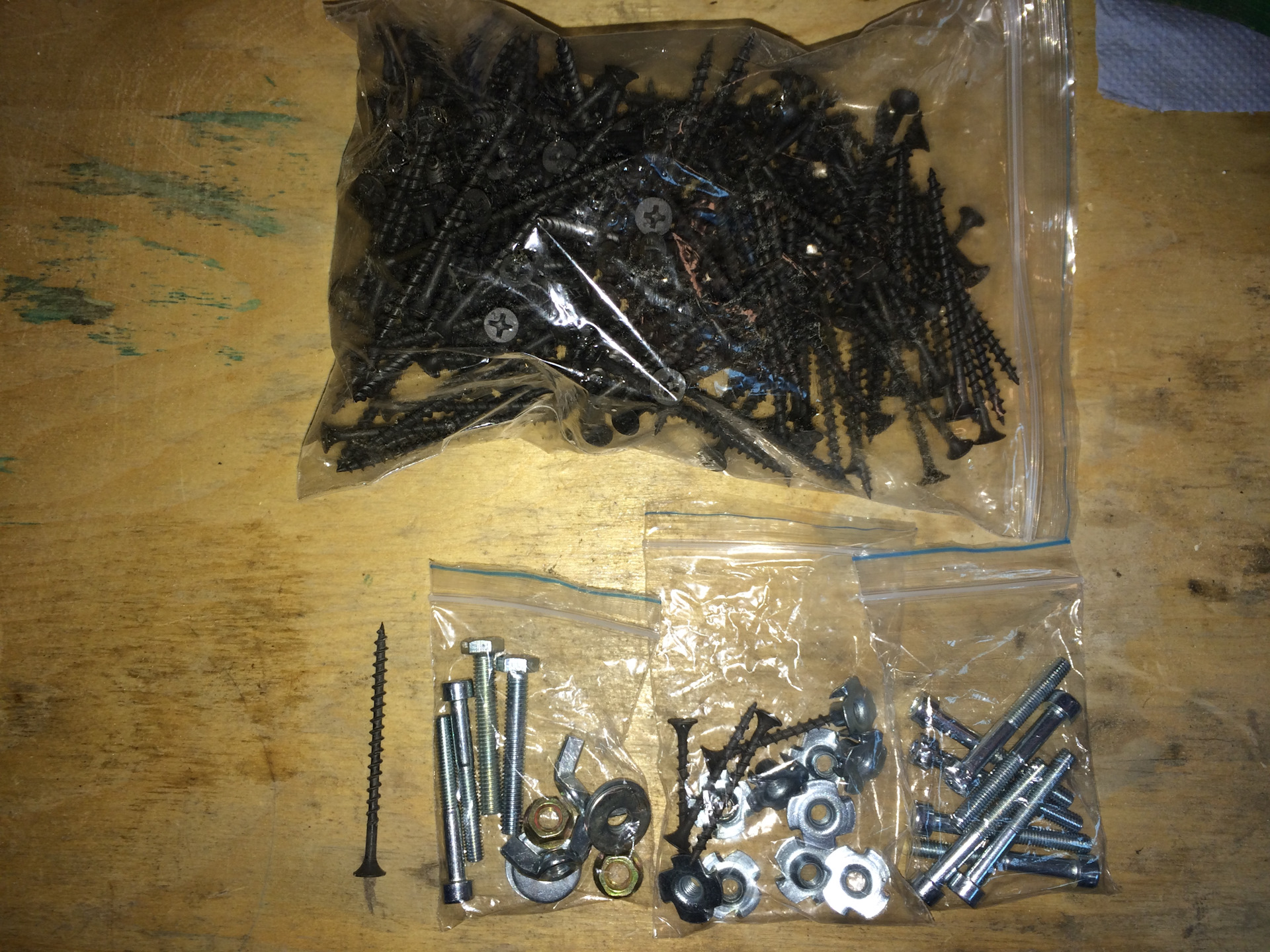

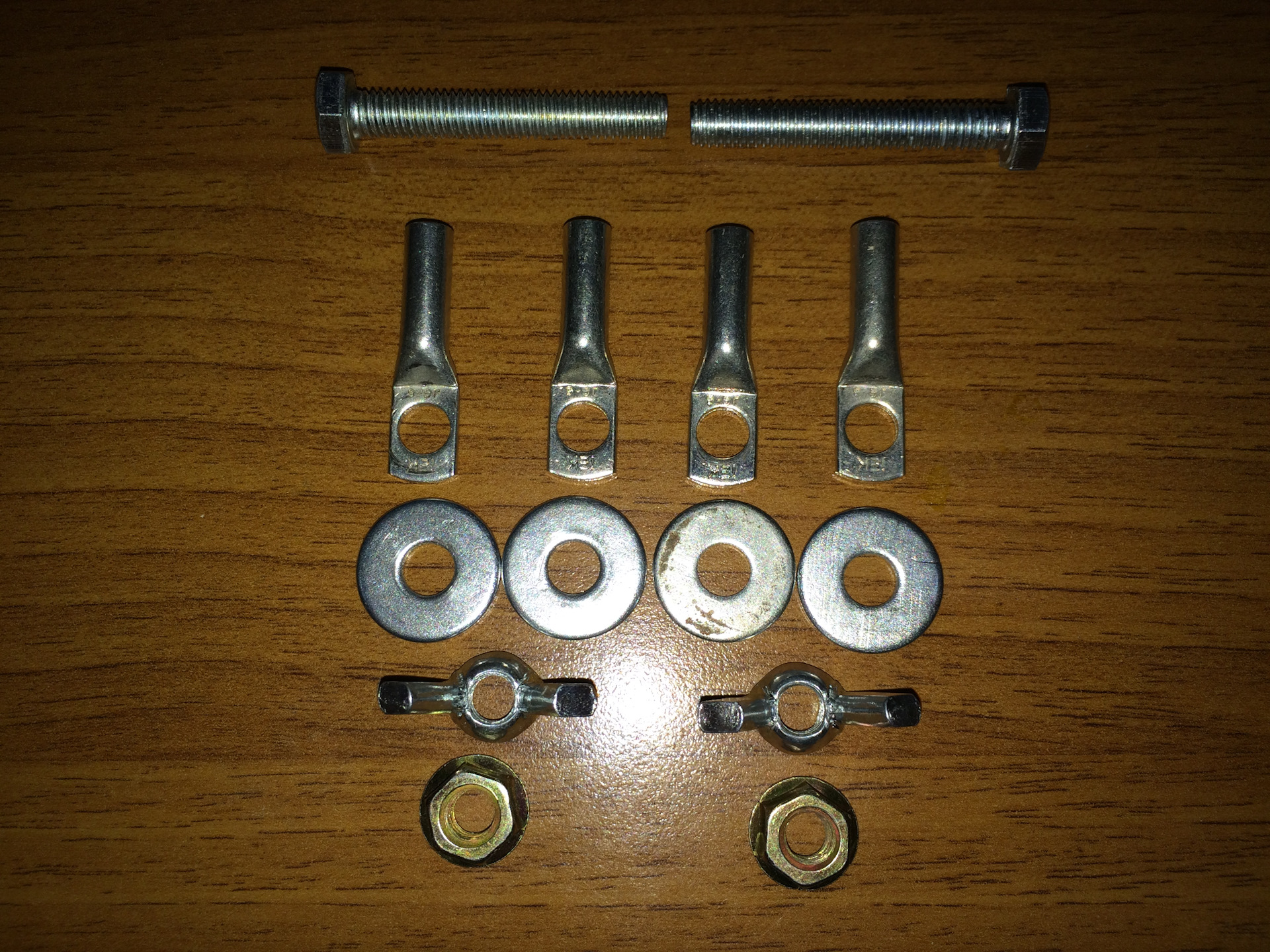

Сгонял в магазин и прикупил крепёж — это:
1) Саморезы: 2,5х55 мм 100 или более шт.
2) Жидкие гвозди: 1 шт.
3) Евровинты: М5х50 мм 8 шт.
4) Врезные гайки: М5 8шт.
5) Болт: М5х50 мм 2 шт.
6) Гайки: М5 2шт.
7) Шайбы усиленные: М5 4 шт.
8) Гайки рожковые: 2 шт.

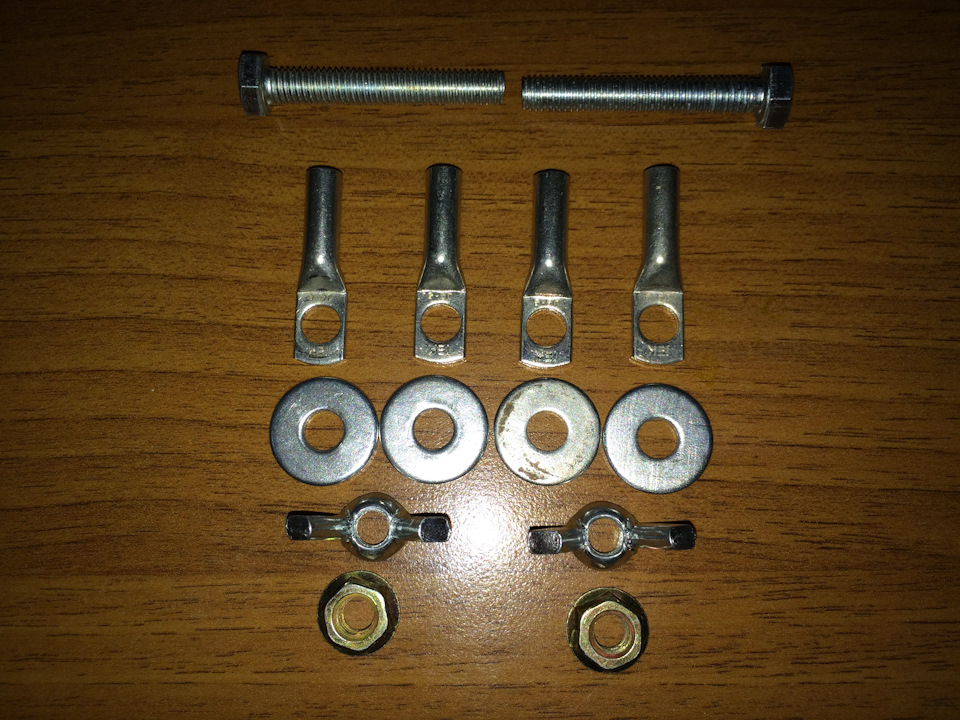

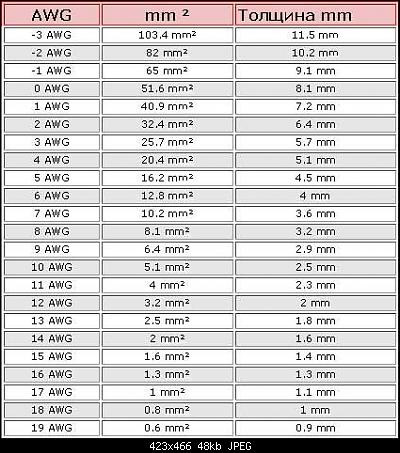

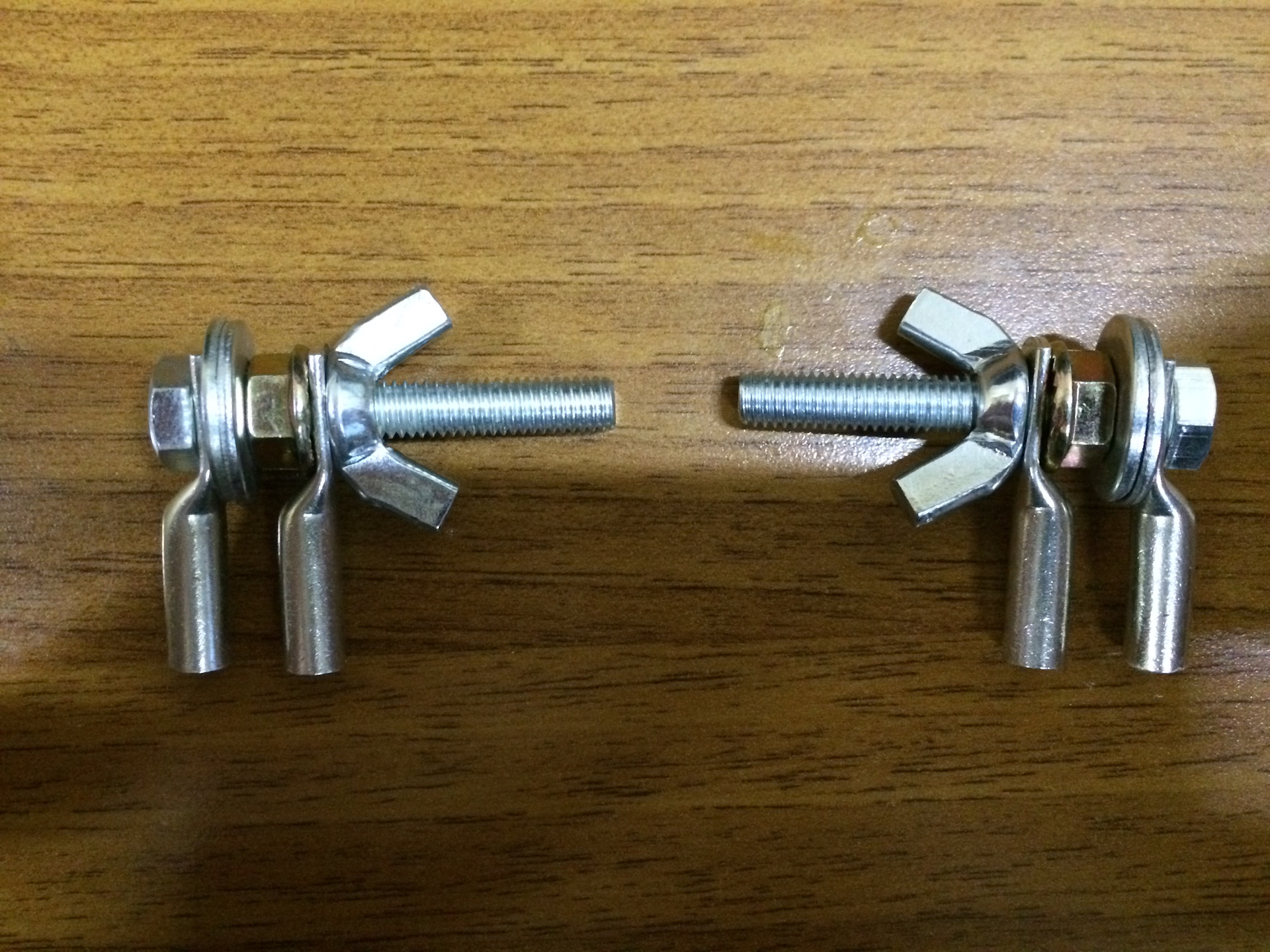

9) Клеммы медные лужёные кабельные под обжимку JK-10: 2 шт.
10) Провода акустические фирмы Kicx.
