Не стал заморачиваться и купил оригинальный саб. На каждый день баса хватает. Но что главнее все динамики в машине перенаправились через 5-канальный усилитель с звуковым процессором. Звук стал чище и звонче. И если раньше, когда громкость была выше половины бас утухал, то теперь нет. Вообщем звучание улучшилось. Еще нужно будет проверить кодировку, но и сейчас звуком доволен. Главное без заморочек и сомнительных схем подключения. Дел минут на 40. Подключал сам. Из инструмента только руки. Всё на заклепках быстро разбирается. Всё остальное в комплекте поставки: сам саб, усилок, жгут проводов, всякие переходники, хомуты для крепления провода. Сначала были сомнения делать самому или на сервисе, но сейчас могу без сомнений сказать что ничего сложного нет — каждый разберется. Для тех кто, прежде чем купить, хочет понять как это все выглядит и работает, ниже опишу как установить сабвуфер Helix plug & play.
Все что пришло. Начинаем установку. Снимаем перчаточный ящик. Правый порог спереди и сзади (он единый во всю длину), боковину под бардачком, заднее сидение
…
Порог выдергивается вверх

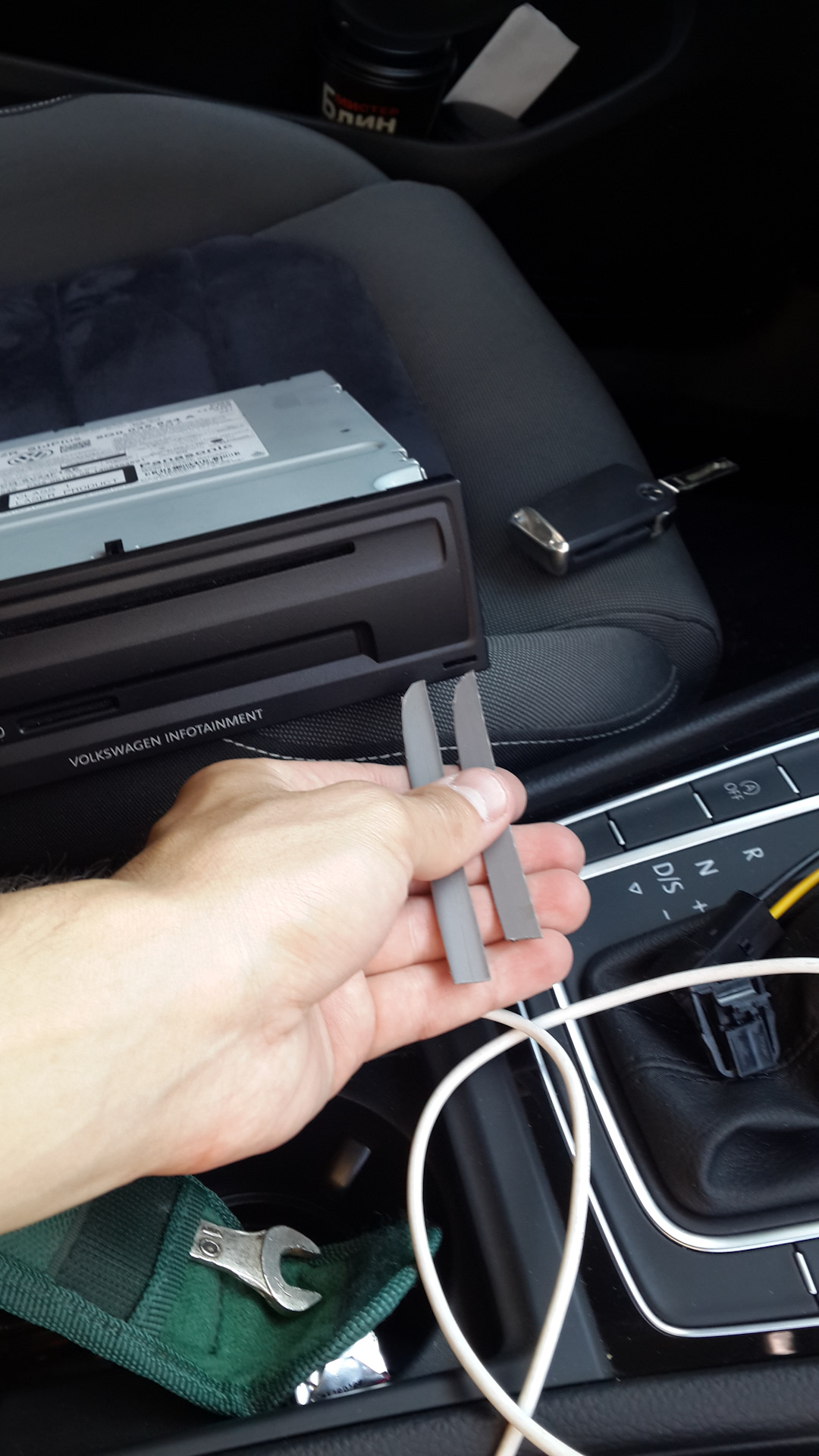

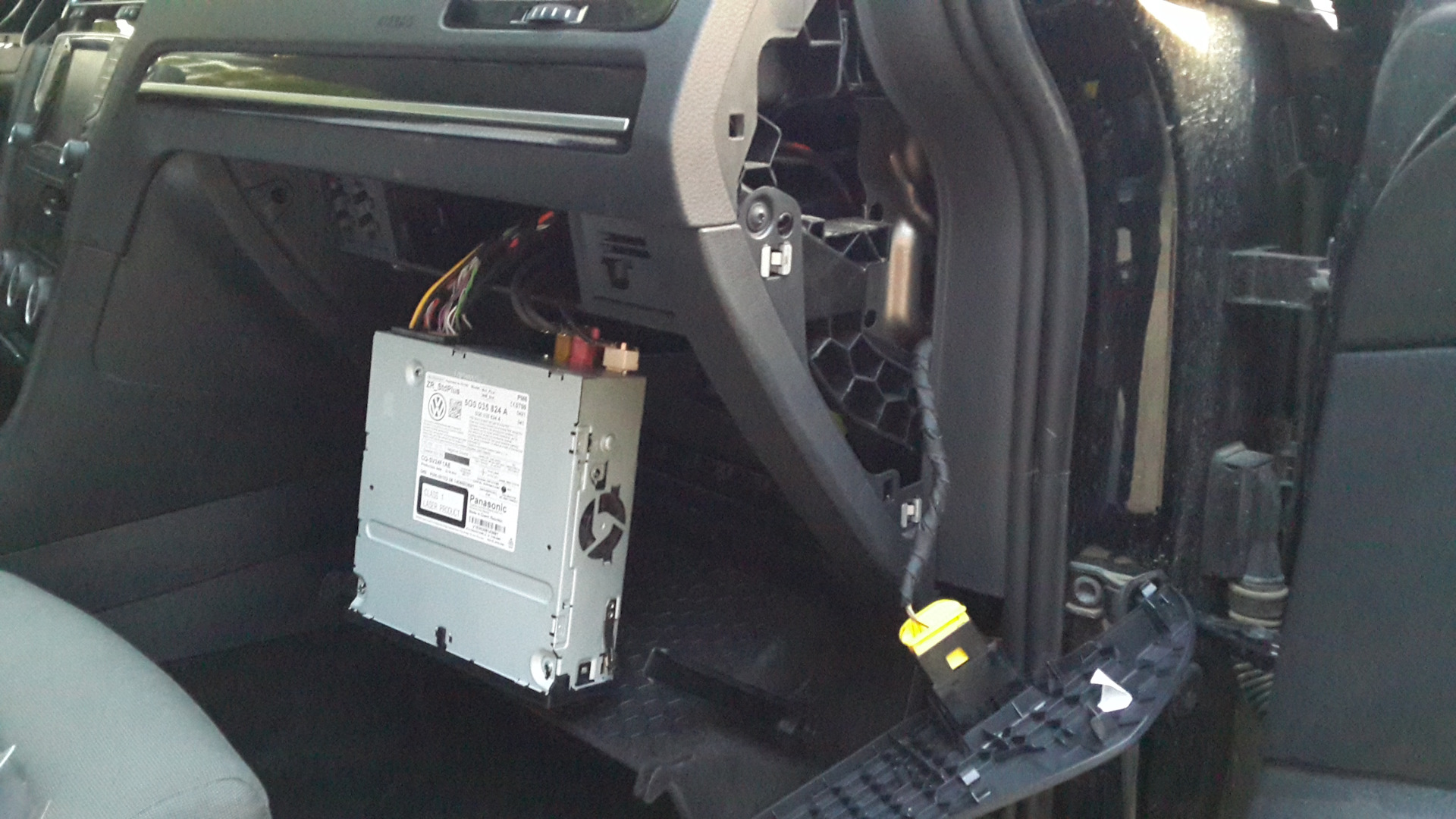

Весь монтаж происходит к мультимедийному устоойству в бардачке. Достается легко. Внизу 2 щели, в них вставляется замок и вытягивается. Я использовал 2 куска пластика. Вырезал из сайдинга. Работает не хуже. Вставил на 3 см и выдвигаешь. Сзади 4 группы проводов. Антенны сразу в сторону. Нужен только большой блок разъемов от магнитолы.
Все провода

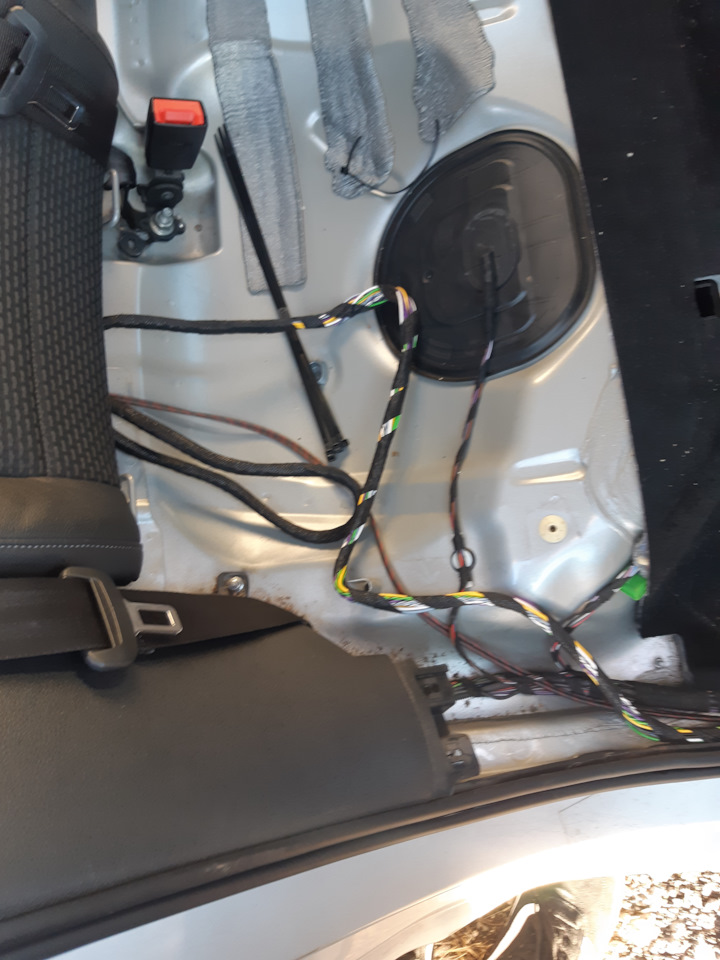

Прокладываем жгут проводов из багажника вдоль заводской проводки и крепимся к ней хомутами чтобы не гремело потом ничего. Заводим в перчаточный ящик через отверстие сверху с небольшим запасом
Отгибаем боковой фиксатор и достаем коричневый разъем. Его вставляем в соответсвущий разъем жгута поводов от усилителя
Разъем от магнитолы
подключили
Теперь питание. Достаем клеммы питания из блока разъемов D17 и D18 (для этого использовал скрепку обычную загнутую буквой ''С''). Провода достаем по одному. Будьте аккуратны не замкните их иначе готовьте предохранитель на 20А :) Лучше снимайте клемму аккумулятора. Красный провод это плюс, коричневый масса. После того как достали вставляем их в патрон из комплекта поставки. В патроне сбоку вытаскивается предохранительный штифт и вставляются провода. Расположение на фото. Не перепутайте местами. Плюс со стороны ушка на патроне. Подпись номеров проводов на магнитоле. Как все сделали не вставляйте потрон в жгут от усилка что бы не замкнуть провода которые еще не распределены.
Осталось 2 провода желтый и черный из жгута с такими же клеммами. Это питание. Вставляем желтый вместо красного в блок разъемов. Черный вместо коричневого. И остается коричневый разъем из жгута. Он встает в блок разъемов вместо такого же коричневого разъема от магнитолы. Итогом получаем 3 линии как на фото. Питание на усилок, коричневый разъем на усилок и блок разъемов с питанием от усилка на магнитолу. Все это подключаем и убираем обратно.
Вставляем
Осталось дело за малым собрать все назад. Прикрутить усилитель к коробку и вставить в него 2 разъема. Там все просто. При необходимости закодировать под свою машину. Если вы по какой то причине захотите снять саб то музыка не будет работать. Для этого в комплекте есть разъем, замыкающий провод в багажнике, и тогда музыка становится штатной и все работает.
Едем туда где никому не помешаем и наслаждаемся звуком:)
В подполье багажника остался. он там особо не мешает и плюс излишек удобен когда тебе нужно что-то перевезти и сдвинуть саб дальше по салону, то вытаскиваешь провод из-за спинки.
