Задняя электрошторка. Хождения по мукам продолжаются.

Я уже рассказывал, что на протяжении длительного времени я пытаюсь установить себе электрошторку в салон. Те, кто пропустил предыдущие серии этого безоговорочно интересного сериала, напомню:

— сначала изучил тему насчет шторок — какие полки бывают и т.п. и купил нужную
— выполнил нужные работы в передней части авто по установке задней шторки
— поставил саму полку со шторкой, попытался закодировать блок комфорта
— попытался заменить блок комфорта, после чего глюки вообще вышли за предел моего понимания

Как упоминал в последнем посте из ссылок выше — я начал собирать информацию — у кого что стоит. Варианты были разные, но нигде не встречал того, что если багажник имеет ручку открытия (не путать с личинкой замка) то она не работает — а чисто для красоты.

Я продолжил сбор информации. Недавно EEgogoRR устраивал вечеринку викторину, так вот мой блок комфорта тоже мне словно говорил:

Мне ничего не оставалось, как позвонить другу ManBot-у и попросить его дать свою машину для варварских экспериментов.

Мы сняли обшивку крышки багажника в его машине, я осмотрел замок, провода… Все такое же в той части, что должно быть одинаково… Дальше я сфоткал разъемы его блока комфорта и своего. Забегая вперед, для удобства поясню — на блоке комфорта три разъема, которые по ELSA имеют следуюющее обозначение:
— синий, на 32 пины — T32d, он же разъем B

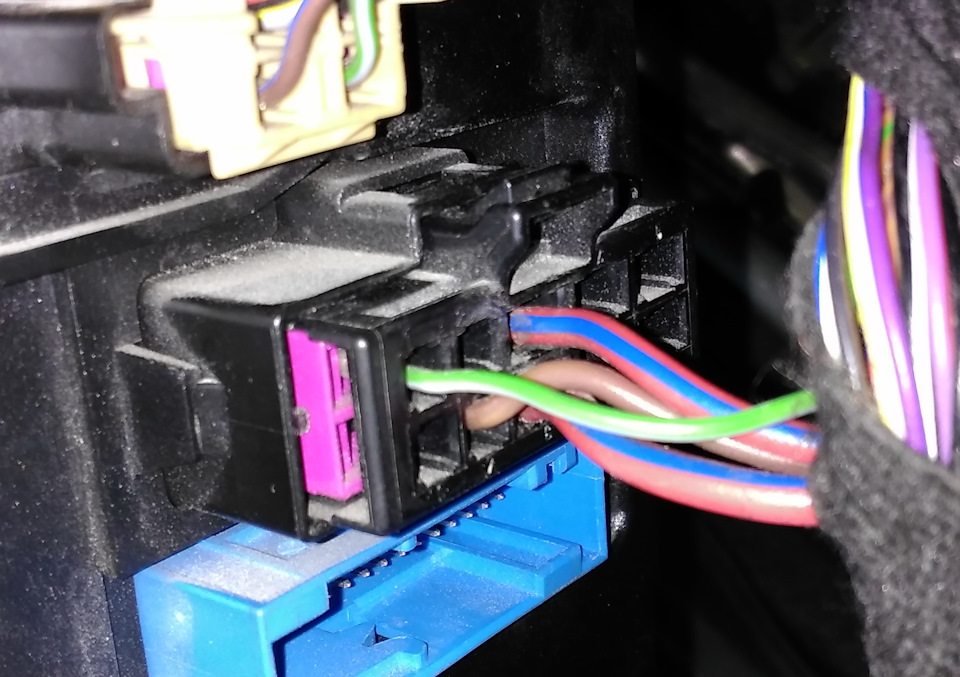

— черный, на 10 пин — T10y, он же разъем C
— коричневый, на 15 пин — T15, он же разъем A

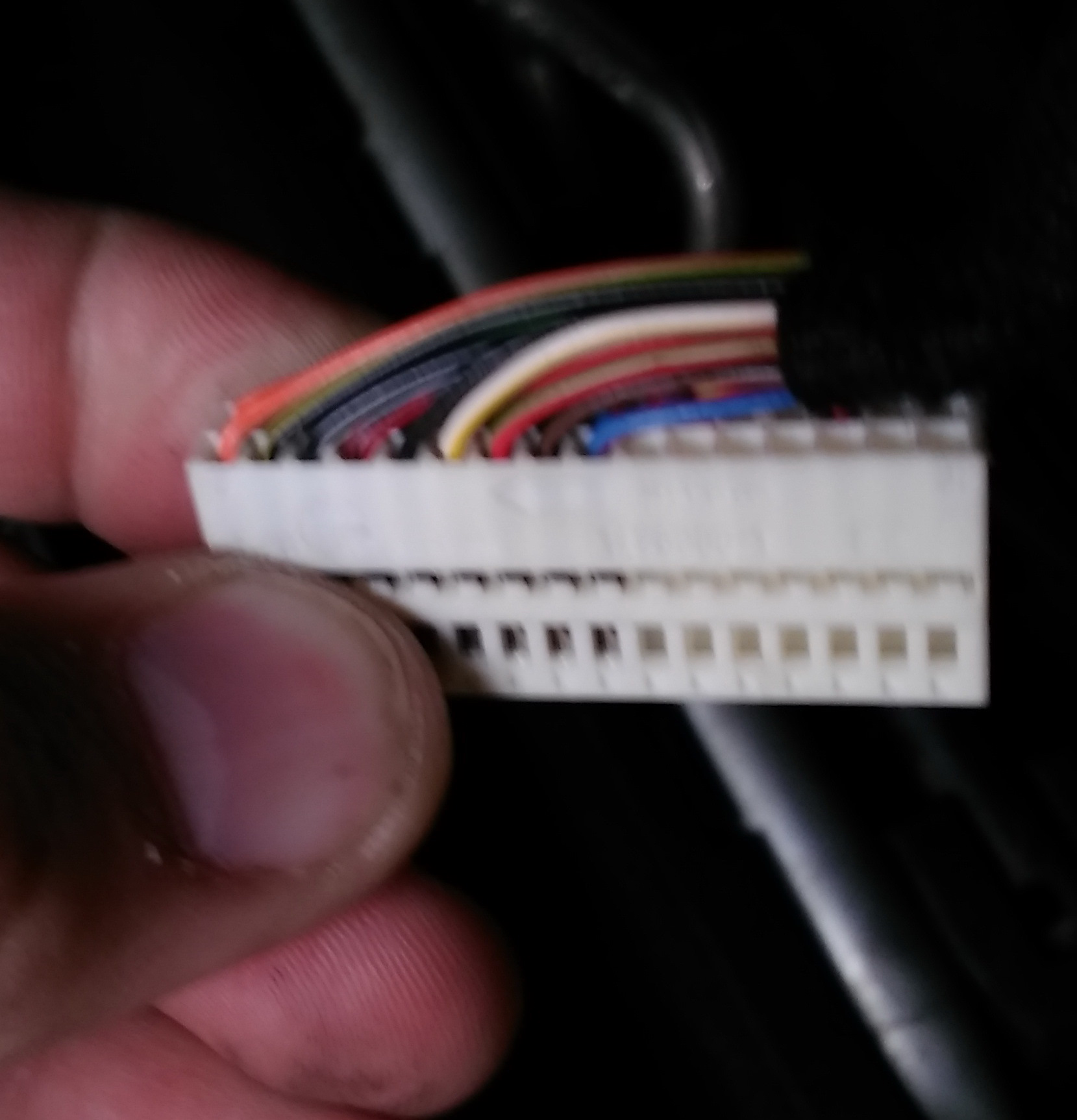

Мой T15:

T15 ManBot-а:

Мой T32d:

T32d ManBot-а:

И вот тут началась игра "Найди хрен знает какие отличия". Грузим ELSA, смотрим схемы, делаем пометки…

Если отбросить разницу, которая не имеет отношения к проблеме (наличие у ManBot-а датчиков в салоне, которых нет у меня, подсветки в сидениях и прочего) в сухом остатке остается:

— в разъеме T10y у меня нет пины, которая есть у Ромы. Причем что туда идет — я так и не понял, пина упоминается на схеме с текстом Clutch Pedal :) Кто знает — тот поймет прикол.
— в разъеме T32d есть моя пина от личинки замка, которой по понятным причинам нет у Ромы.

Теоретические измышления привели к тому, что надо отключить эту пину у меня — так как, судя по поведению, блок комфорта продолжает считать багажник всегда закрытым — а на это как раз провод от личинки замка и влияет.

Но жизнь распорядилась иначе, и этот безжалостный эксперимент я пока не делал. Что же было дальше? Об этом в следующих постах.

Не переключайтесь, будет интересно!
