Диагностика ошибки P0011 на автомобиле хендай солярис (rBR) с двигателем G1,6MPI 122 л.с. G4FC. Рывки при разгоне.

Привет, друзья!

Поступил такой запрос от пользователя драйва wertasr. Суть запроса в следующем:

Приветсвую всех.

На автомобиле хендай солярис 1,6 была постоянной проблемой только одна — пропуски зажигания в разных цилиндрах, так как катушки были б/у из евро авто, мотор троил и показывал ошибку, после чего брал новую и проблема пропадала на пару месяцев.

Заменив все катушки спустя некоторое время появилась новая проблема — рывки при разгоне (1800-2300), поменял свечи с ngk на denso, эфеекто ноль. Так же высветелась ошибка по лямбде ( заменил её и перепрошили с евро 5 на евро 2, катализатор вырезан и стоит обманка) . Ошибка по лямбде ушла дергаеье осталось.

Поменял частично масло в коробке и поменял масло в двигателе. Так же по совету на сто поменяли цепь так как пробег 168.000 км, лишнем не будет. После замены цепи дергаеье ушло ровно на один день. Потом наткнулся на запись о чистке Гидровдического клапана изм. Фаз. Почистил не помогло. Купил китайский аналог тоже самое. ОТКЛЮЧИВ ФИШКУ ЭТОГО ДАТЧИКА и проехва пару минут, понял что все идеально когда он отключен.

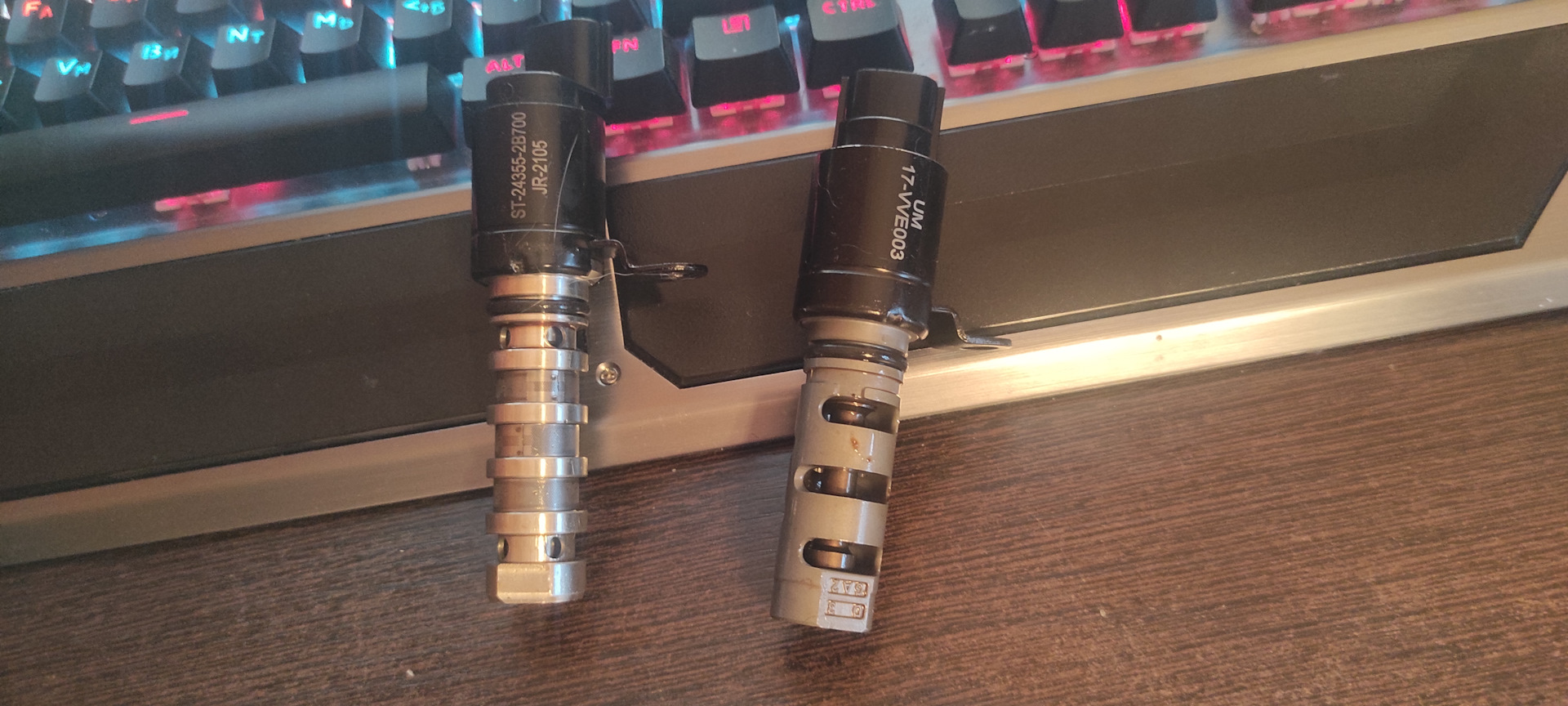

Прочитав форумы решил заказать датчик дорестайлинг он несколько отличается от моего. Установив его автомобиль едет лучше, но все равно динамика странная + к этому спустя некоторое время вылезает ошибка p0011(на родном датчике ошибок нет, просто рывки) Куда копать дальше? Попрбывать купить оригинальный датчик имение фаз? Если б были какие то другие ддатчики или катушки выдало ошибки. Просто не понимаю что делать далльше?

Перед тем, как описать что делается в случае появления подобной проблемы, хотелось бы уточнить несколько моментов.

Во-первых, как я понял установлен неправильный клапан подачи масла? Какой-то китайский. Надеюсь, что старый клапан остался и можно, используя его, делать проверки. Китайский может давать ошибки.

Во-вторых, машина была перепрошита, возможна кривая прошивка блока.

Третий момент, это правильность подбора свечей зажигания и катушек. По ходу статьи привёл артикулы деталей (в заменах почему-то TechDoc не нашёл свечей NGK, зато нашёл замену под катушку этой же фирмы). Очень рекомендую при подборе деталей ставить замены имеющие прямое кроссирование с оригинала. Перекрёстные кроссы могут приводить к неправильному подбору.

Четвертый момент, очень надеюсь, что СТО всё сделало правильно и метки цепи ГРМ стоят как требуется.

Комментарий для тех, кто столкнулся с подобной проблемой, но не менял цель ГРМ Так как у нас ошибка по рассинхронизации нужно быть на 100% уверенными, что цепь ГРМ стоит по меткам и не растянута.

Возможно, что ответы на эти вопросы уже прояснят ситуацию. Теперь к диагностике ошибки P0011.

Расшифровка кода неисправности.

P0011 Положение распределительного вала, впускного/левого/переднего, банк 1 — слишком ранний угол открывания клапанов/функционирование системы.

Возможные причины:

• Фазы газораспределения;
• механическая неисправность двигателя;
• привод системы изменения фаз газораспределения.

У корейского производителя есть свой мануал по отработке данного кода неисправности, поэтому начнём обзор с него.

Для начала производитель описывает саму систему и принцип её работы:

"В отличие от существующих двигателей с фиксированными фазами газораспределения, в двигателях с системой бесступенчатого регулирования фаз газораспределения (CVVT) применяется устройство, которое служит для постоянной корректировки фаз газораспределения с целью обеспечения оптимальных рабочих характеристик двигателя. Это устройство действует за счет использования давления моторного масла. Система CVVT состоит из клапана управления подачей масла (OCV) и механизма смещения фаз. Клапан OCV, который устанавливается на головке блока цилиндров, служит для управления количеством и направлением масла, поступающего в механизм смещения кулачков, за счет управляемого электромагнита. Механизм смещения фаз, ротор которого проворачивается в соответствии с давлением и количеством масла, поступающего от клапана OCV, служит для проворачивания распределительного вала в направлении вращения или против него, с тем чтобы обеспечить оптимальные фазы газораспределения. Применение системы CVVT позволяет повысить мощность, экономичность двигателя и ограничить токсичность отработавших газов.".

Когда блок управления ECM фиксирует ошибку p0011?

Читаем мануал дальше.

"Если зарегистрировано свыше 10 случаев задержки между расчетным углом и фактическим углом, в блоке ECM формируется код DTC P0011."

Условия для регистрации кода p0011.

"Температура охлаждающей жидкости > 5 °C.
Время после запуска двигателя > 3,5 с".

Причины неисправности.

1. Плохой контакт;
2. Загрязнение масла или засорение масляных каналов;
3. Клапан OCV;
4. CVVT.

Далее производитель рекомендует подключить диагностический прибор и посмотреть рабочие параметры.

"1. Подсоедините тестер GDS к диагностическому разъему (DLC).

2. Прогрейте двигатель до нормальной рабочей температуры.

3. Наблюдайте за параметрами, связанными с системой CVVT, на экране тестера GDS.

4. Правильно ли отображаются параметры?

да ▶ Неисправность является перемежающейся, вызванной ненадежным контактом в разъеме датчика и/или блока управления двигателем, либо неисправность была устранена, но содержимое памяти ECM не удалено. Тщательно проверьте разъемы на предмет ослабленных или ненадежных соединений, а также наличия согнутых контактов, коррозии, загрязнения, износа или повреждения. При необходимости отремонтируйте или замените, а затем перейдите к процедуре "Проверка автомобиля после ремонта".

нет ▶ Перейдите к процедуре "Проверка технического состояния клемм и разъемов"."

Помимо проверки состояния проводки производитель рекомендует проверить систему в целом.

Проверка технического состояния системы.

Визуальная проверка.

1. Проверьте указатель давления моторного масла.

2. Проверьте моторное масло на наличие загрязнений.

3. Проверьте фильтр клапана OCV на наличие загрязнений.

4. Проверьте масляный поддон на наличие засорения.

И как правильно в комментариях подметил boria83 нужно проверить давление масла. Значения давления масла 1.0/1000 (bar/rpm). Если давление ниже нормы, то нужно разбираться с проблемой по давлению масла. Минимально необходимо снять поддон и осмотреть состояние маслоприемника.

Также под клапаном давления масла находится фильтр. Его нужно выкрутить и посмотреть на состояние. Возможно заменить.

После всех этих проверок производитель рекомендует проверить сам клапан управления подачей масла OCV.

Проверка клапана OCV.

1. Подключите систему GDS к разъему канала данных (DLC).

2. Ключ зажигания в положении «ON», двигатель не работает.

3. Выполните процедуру «Проверка срабатывания» для клапана OCV.

4. Клапан OCV работает нормально? (Должен быть слышен щелчок.)

да ▶ Замените систему CVVT на заведомо исправную и проверьте ее работу. Если неисправность устранена, замените систему CVVT и переходите к процедуре «Подтверждение результативности ремонта».

нет ▶ Замените клапан OCV на заведомо исправный и проверьте его работу. Если неисправность устранена, замените клапан OCV и переходите к процедуре «Подтверждение результативности ремонта».

На этом журнал производителя заканчивается. Логика его такова. Сначала проверяем проводку и в том, что необходимые сигналы приходят. Затем убеждаемся в чистоте системы, что клапану управления подачей масла никакая грязь не мешает в работе и затем уже идёт проверка самого клапана. По результатам проверки делается вывод либо замена клапана, либо муфт CVVT.

Также производитель даёт данные по сопротивлению рабочего датчика клапана управления подачей масла:

"Сопротивление катушки (Ом) 6.9 ~ 7.9 [20°C (68°F)]" и его осциллограмму.

.

И схему для проверки системы.

Детали которые могут потребоваться для ремонта автомобиля:

24350-2B010 муфта CVVT (Hepu 21-7013, febi 175345).
24361-25000 болт муфты CVVT
24355-2B700 клапан управления подачей масла OCV (Hepu 21-5005, GATES VVS163, Lucas SEB7807, febi 175294).
39350-2B030 датчик положения распредвала (Hella 6PU 009 168-071, Lucas SEB2074, NGK 81481, Valeo 366495).
24150-23761 фильтр клапана OCV.

Дополнительно к деталям:

18855-10061 свечи зажигания (Denso VXUH22I, Bosch 0 242 129 515, Brisk 1709).
27301-2B010 катушка зажигания (Bosch 0 986 221 063, DENSO DIC-0211, Lucas DMB1073, Hella 5DA 193 175-481, NGK 48239, febi 108165).

Дополнительные материалы для проведения проверок.

По данной ошибке я бы ещё проверил датчик положения распредвала, т.к. ошибка у нас фиксирует неверное положение фаз газораспределения. Так как двигатель заводится и работает, то датчик положения коленвала мы исключаем. Так как "смерть" этого датчика приводит к тому, что двигатель у вас никогда не заведется.

Проверка датчика положения распредвала.

Датчик положения распредвала на этом автомобиле работает по принципу холла. Прозвонить его нельзя, можно снять его осциллограмму и сравнить с базовой.

Дополнительно проверяем проводку и питание цепей датчика.

Шаг 1: Проверьте соединение с землей (контакт 3).
Включить зажигание. Измерить напряжение на контакте 3. Оно между 0 и 0.2 V?

Да — Эта проверка успешно завершена.
Нет — Включить зажигание. Измерить напряжение на контакте 26 (E1 Блок управления двигателем). Оно между 0 и 0.2 V?

Да — Измерить сопротивление между контактами 3 и 26 (E1 Блок управления двигателем). Сопротивление должно быть меньше, чем 1 Ом. Проверить проводку и при необходимости заменить.
Нет — Проверить следующее:: E1 Блок управления двигателем. Внимание! Если во время диагностической проверки неисправности не выявлены, возможна внутренняя неисправность блока управления. (прошивка?!)

Шаг 2: Проверить проводимость на контакте 1.
Измерить сопротивление между контактами 1 и 2 (O7 Предохранитель E/R F24). Оно меньше, чем 1 Ω?

Да — Соединение прошло эту проверку.
Нет — Отремонтировать провода.

Шаг 3: Проверить проводимость на контакте 2.
Измерить сопротивление между контактами 2 и 17 (E1 Блок управления двигателем). Оно меньше, чем 1 Ω?

Да — Соединение прошло эту проверку.
Нет — Отремонтировать провода.

Обозначения на электросхеме: R1 — главное реле, E1 — блок управления двигателем, X5 — датчик положения распредвала.

Проверка клапана регулятора давления маслом OCV.

Шаг 1: Проверьте напряжение питания э/м клапана (контакт 2).
Включить зажигание. Измерить напряжение на контакте 2. Оно между 12 и 14.4 V?

Да — Соединение прошло эту проверку.
Нет — Включить зажигание. Измерить напряжение на контакте 2 (O7 Предохранитель E/R F23). Оно между 12 и 14.4 V?

Да — Измерить сопротивление между контактами 2 и 2 (O7 Предохранитель E/R F23). Сопротивление должно быть меньше, чем 1 Ом. Проверить проводку и при необходимости заменить.
Нет — Проверить следующее:: O7 Предохранитель E/R F23.

Шаг 2: Проверьте работу э/м клапана
Отсоединить клапан-регулятор давления масла. Соединить контакт 1 с отрицательной клеммой АКБ. На короткое время соедините контакт 2 с положительной клеммой АКБ. Э/м клапан 'щелкает'?

Да — Эта проверка успешно завершена.
Нет — Соединить отрицательную клемму АКБ с контактом 2. Соединить положительную клемму АКБ с контактом 1. Э/м клапан 'щелкает'?

Да — Эта проверка успешно завершена.
Нет — Заменить клапан-регулятор давления масла.

Шаг 3: Проверить проводимость на контакте 1.
Измерить сопротивление между контактами 1 и 92 (E1 Блок управления двигателем). Оно меньше, чем 1 Ω?

Да — Соединение прошло эту проверку.
Нет — Отремонтировать провода.

Обозначения на электросхеме: R1 — главное реле, E1 — блок управления двигателем, A54 — клапан регулятор давления масла.

Электросхемы по клапану управления подачи масла.

Контакты разъема блока управления двигателем хендэ солярис.

Электросхема от производителя клапана управления подачи маслом.

Электросхема от производителя клапана управления подачи маслом (дополнение).

Описание рабочих параметров клапана управления подачи маслом

.

В целом нужно проводить проверки и не спешить что-либо менять, не проверив систему в целом. Удачной диагностики. На сегодня всё. До новых встреч.
