Насмотрелся я идей у одного корейского блогера и решил сделать эту печку

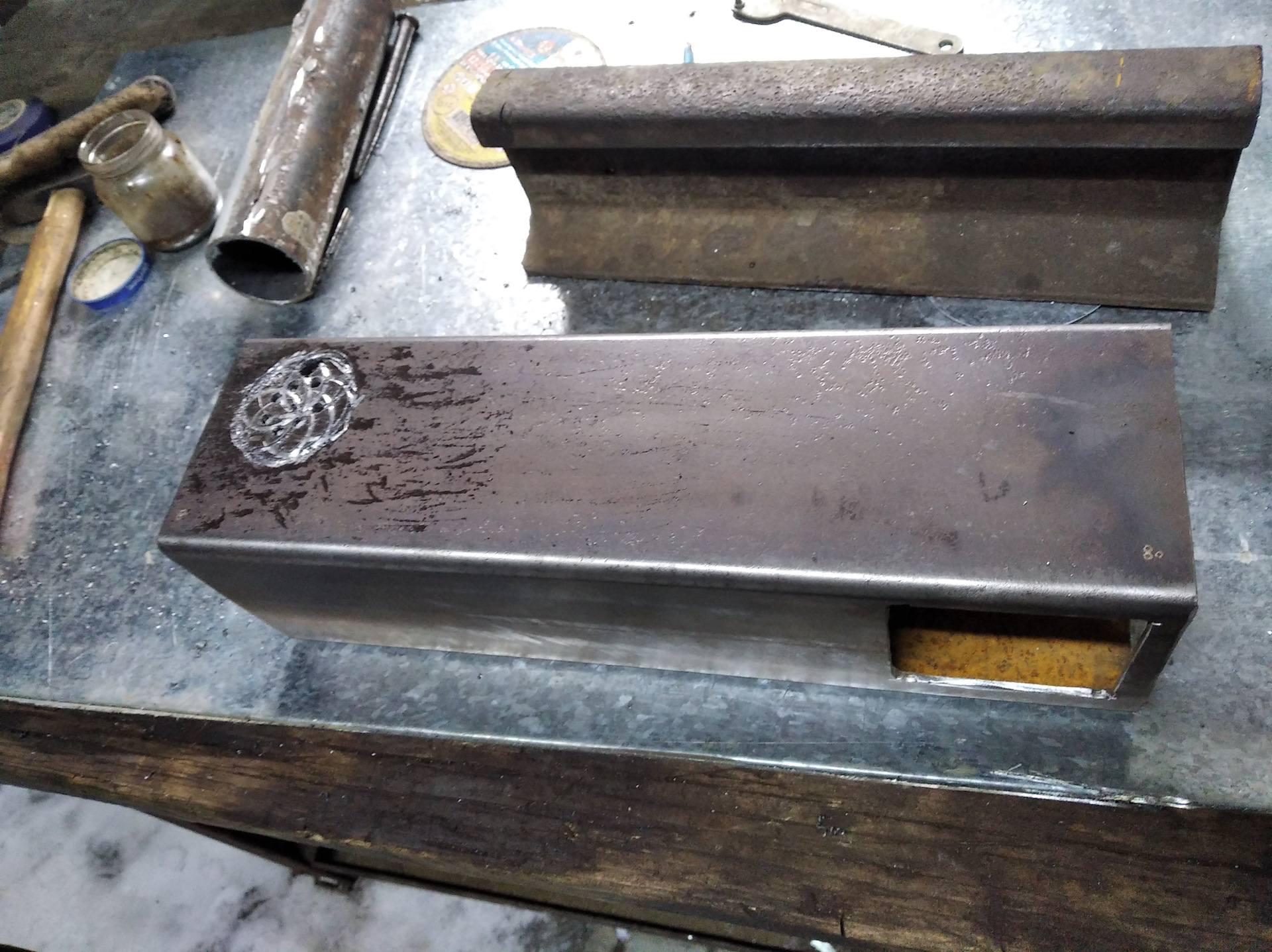

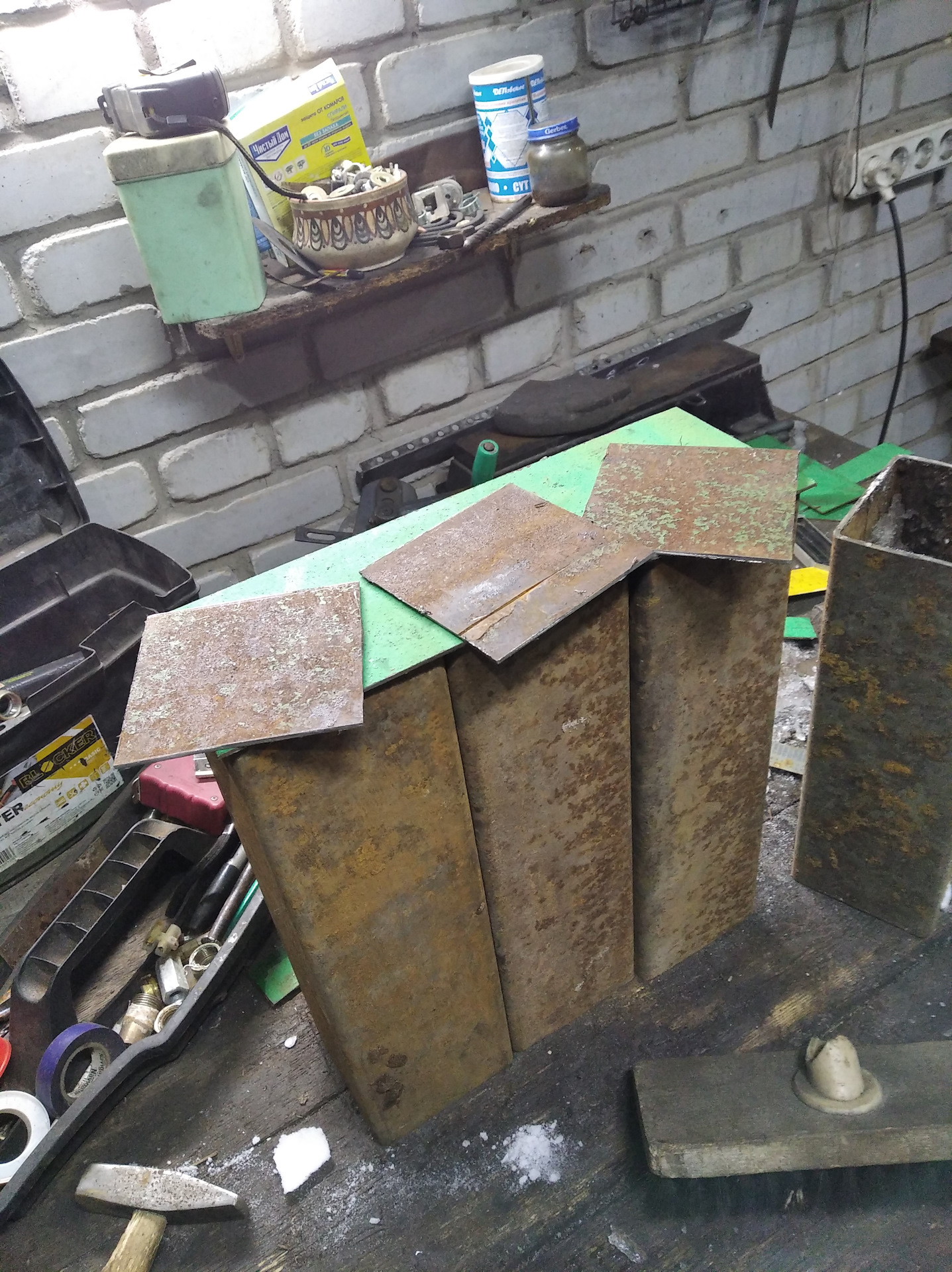

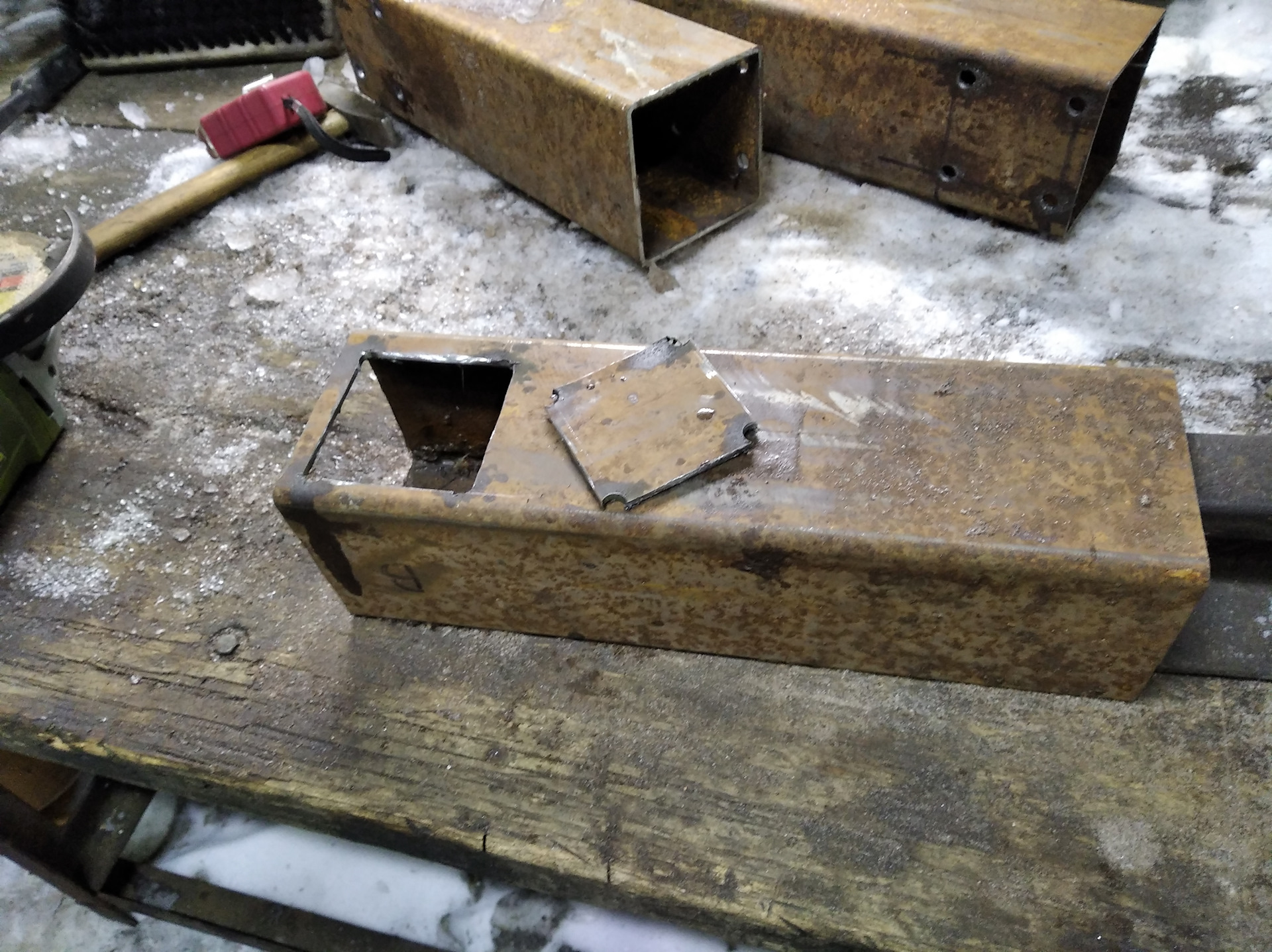

для начала нарезал три сегмента из профильной трубы 100*100 мм длиной 340 мм. Вырезал окошки 80*80 мм для прохода тяги змейкой внутри плиты.

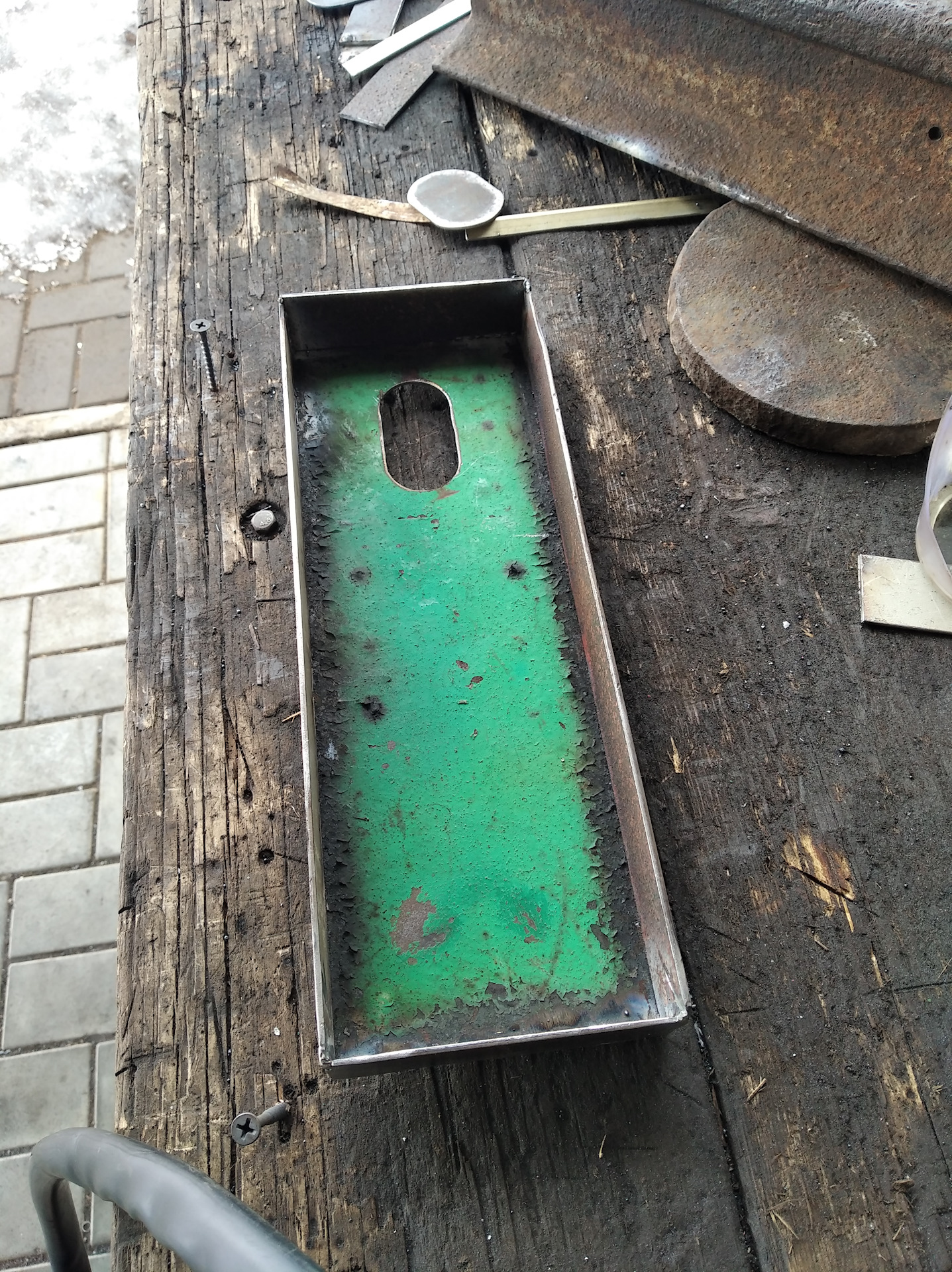

подготовил три заглушки с одной стороны и основание для крышки с другой стороны

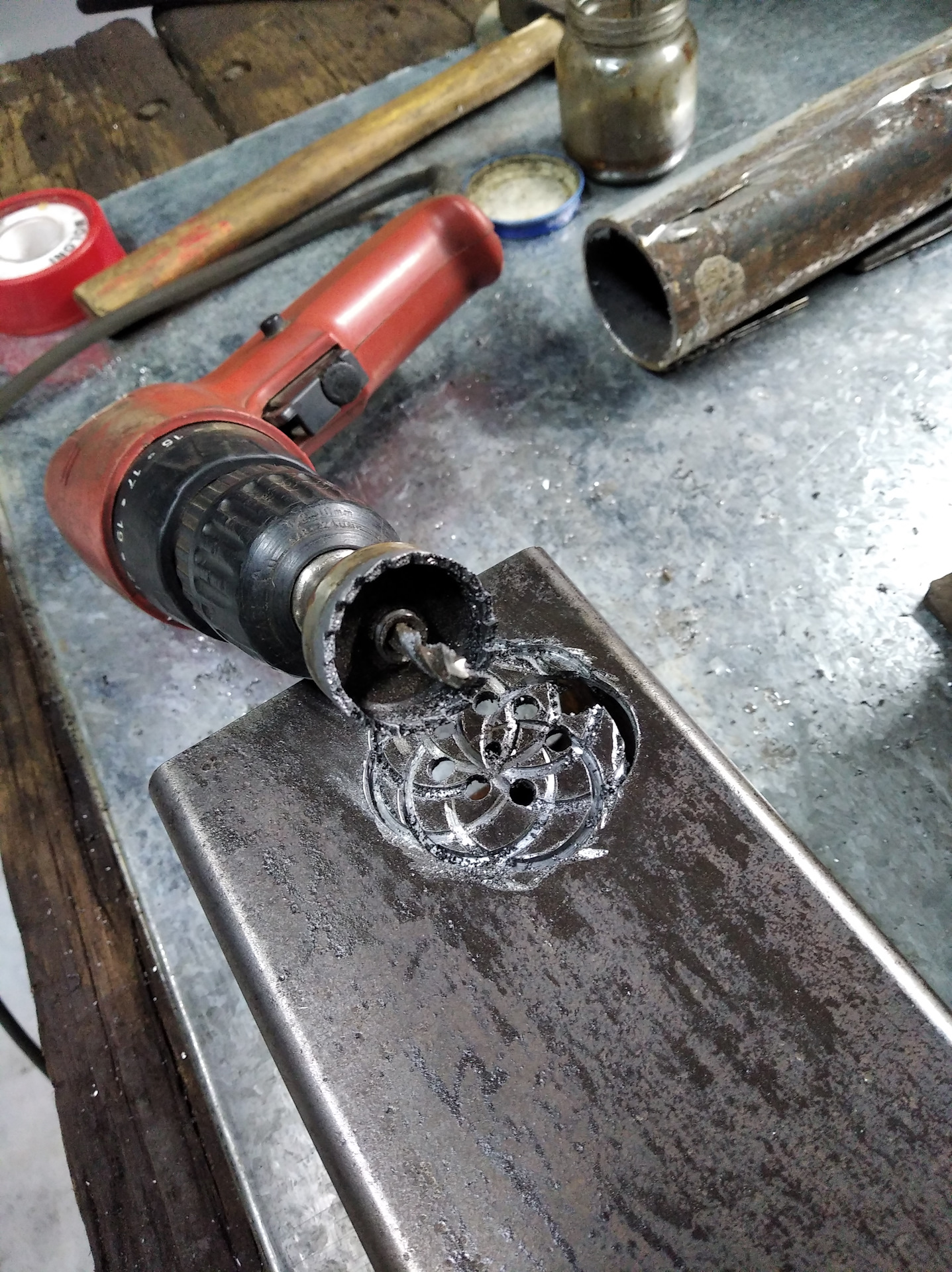

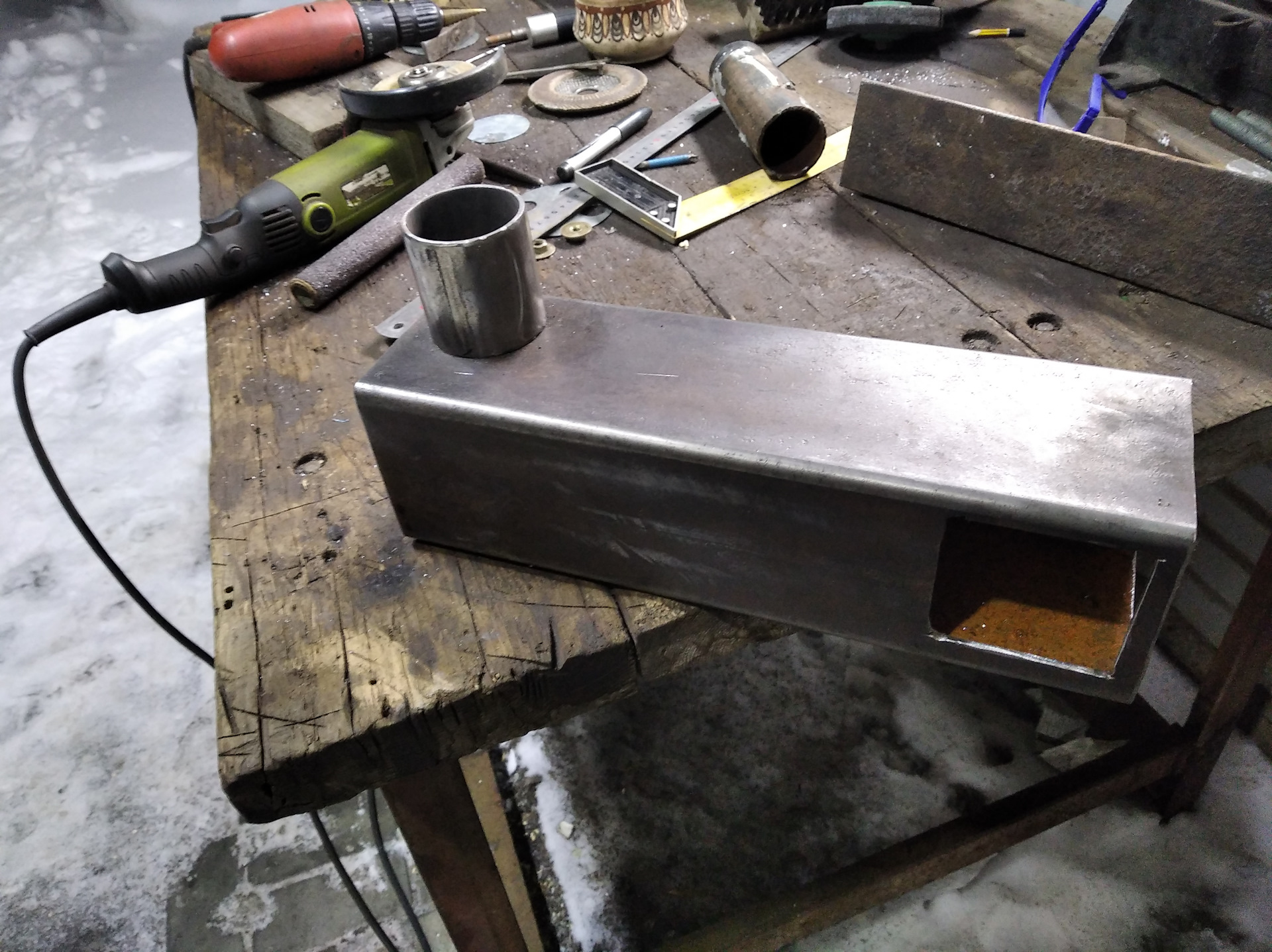

в последнем сегмента вырезал коронкой отверстие под дымоход ф 50 мм

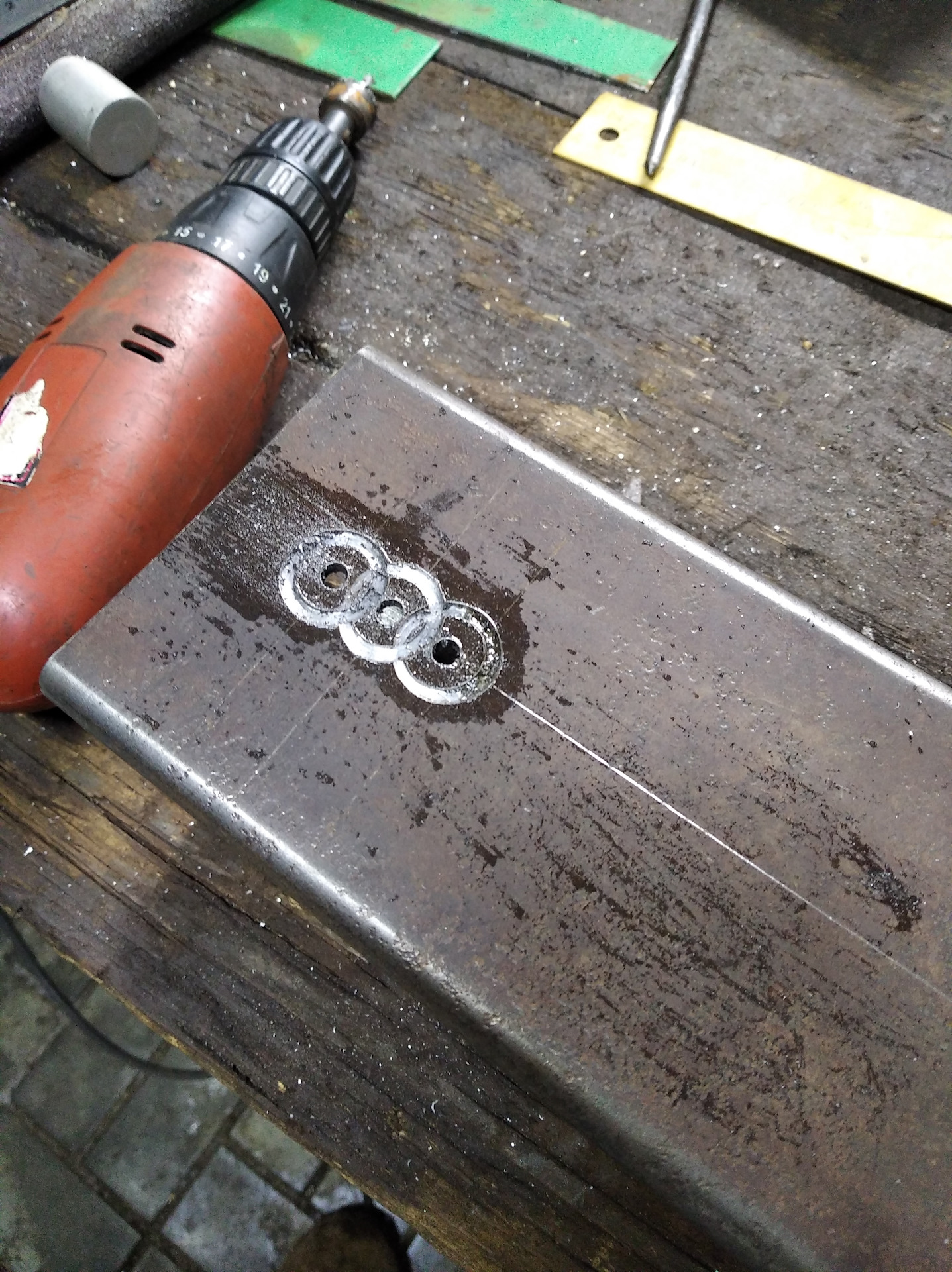

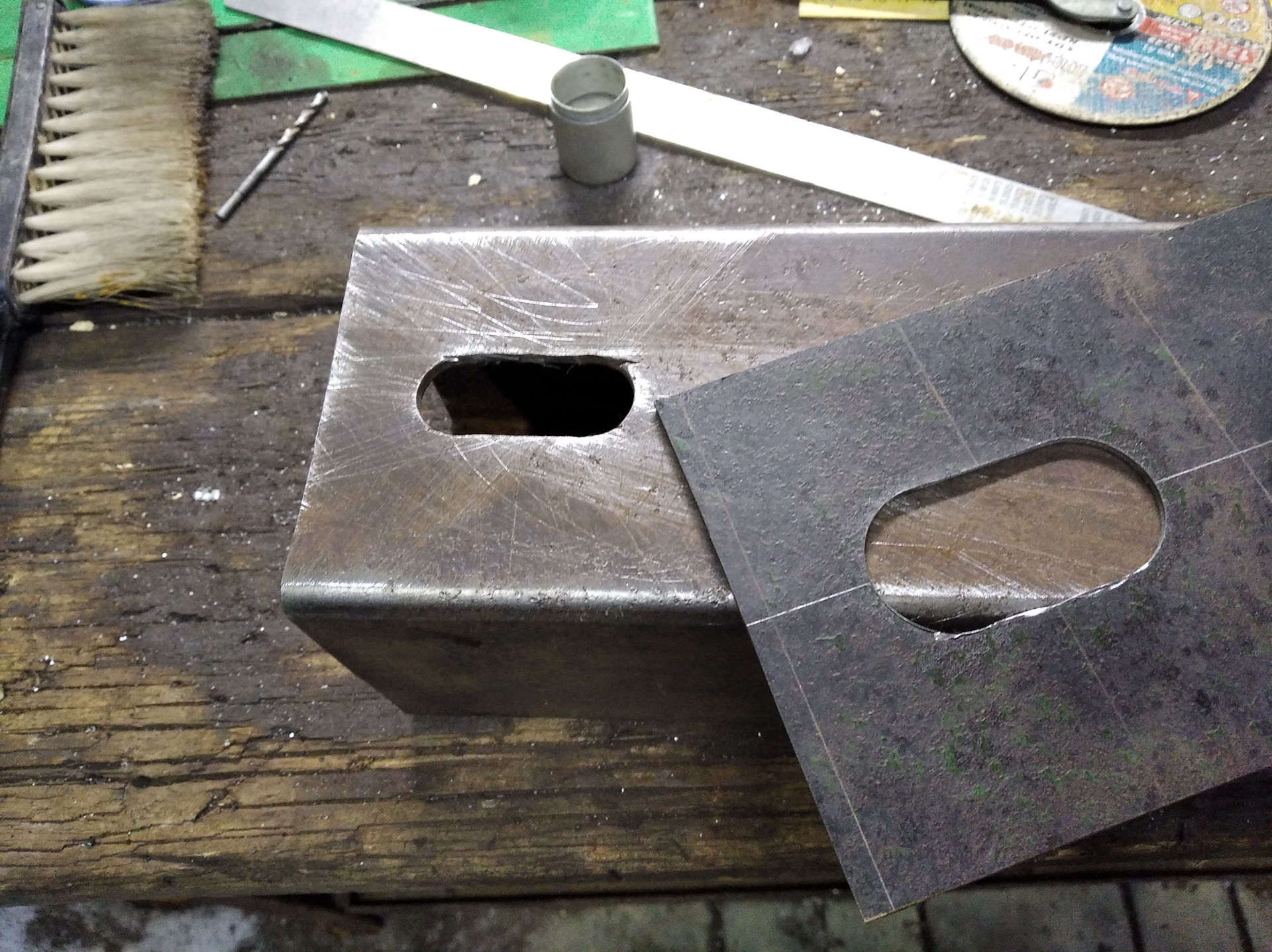

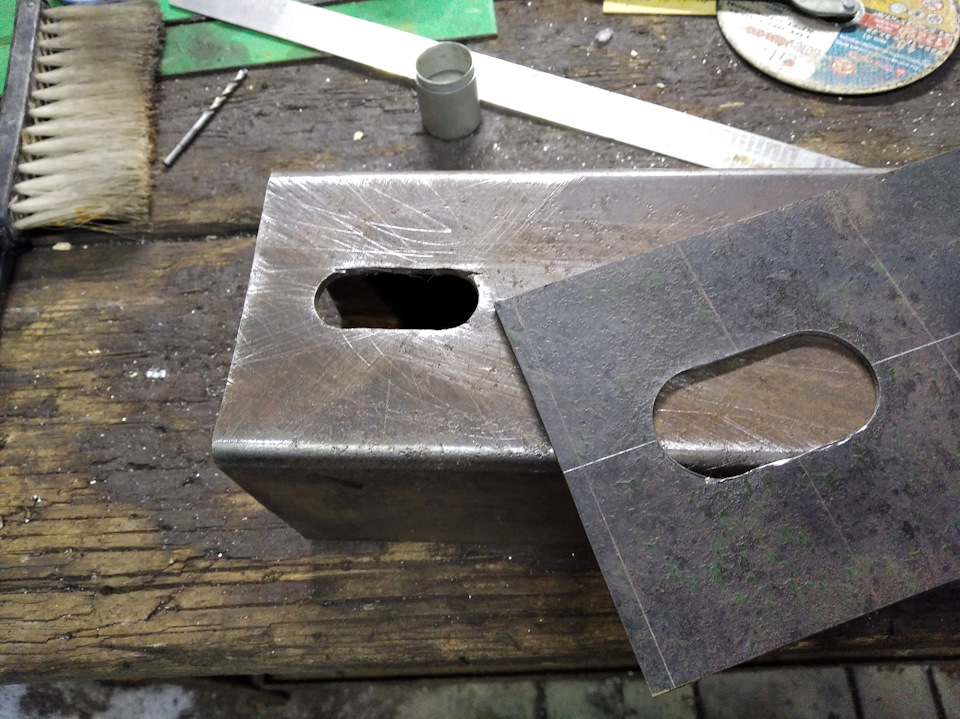

в первом сегменте вырезал поддувало для дожига пиролизных газов (не пригодилось) и основное поддувало в крышке

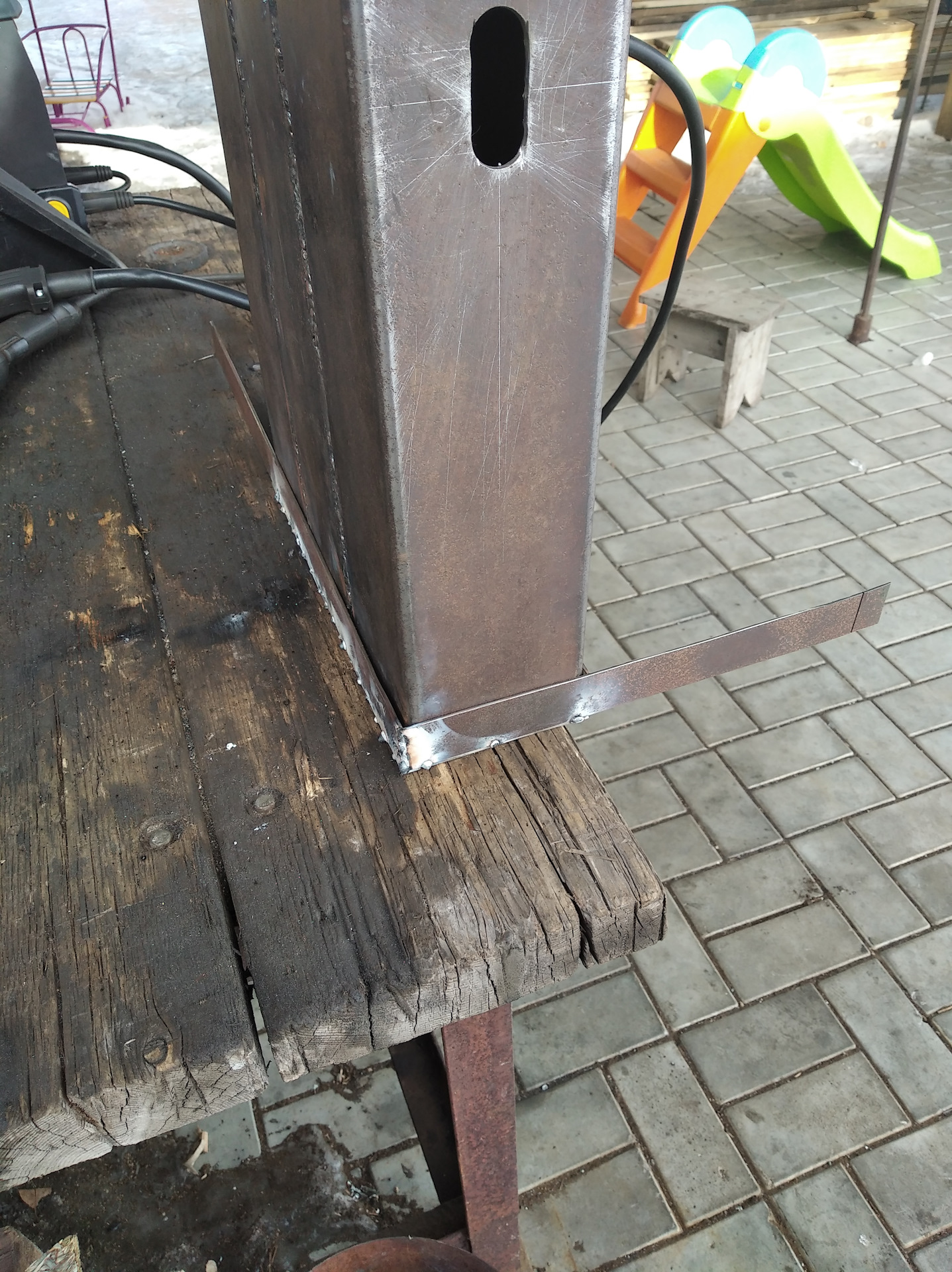

выставил печку на крышку и приварил бортики

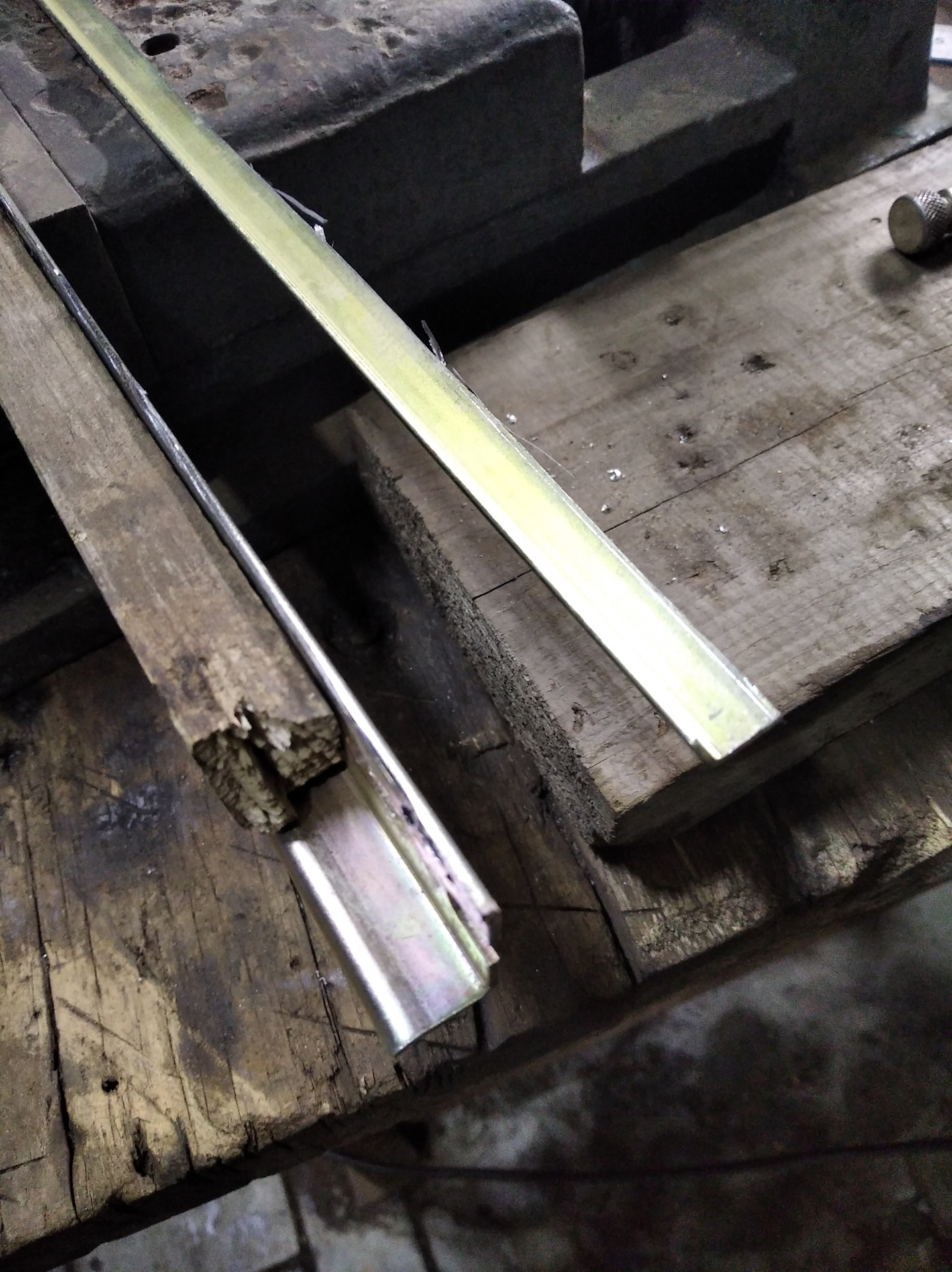

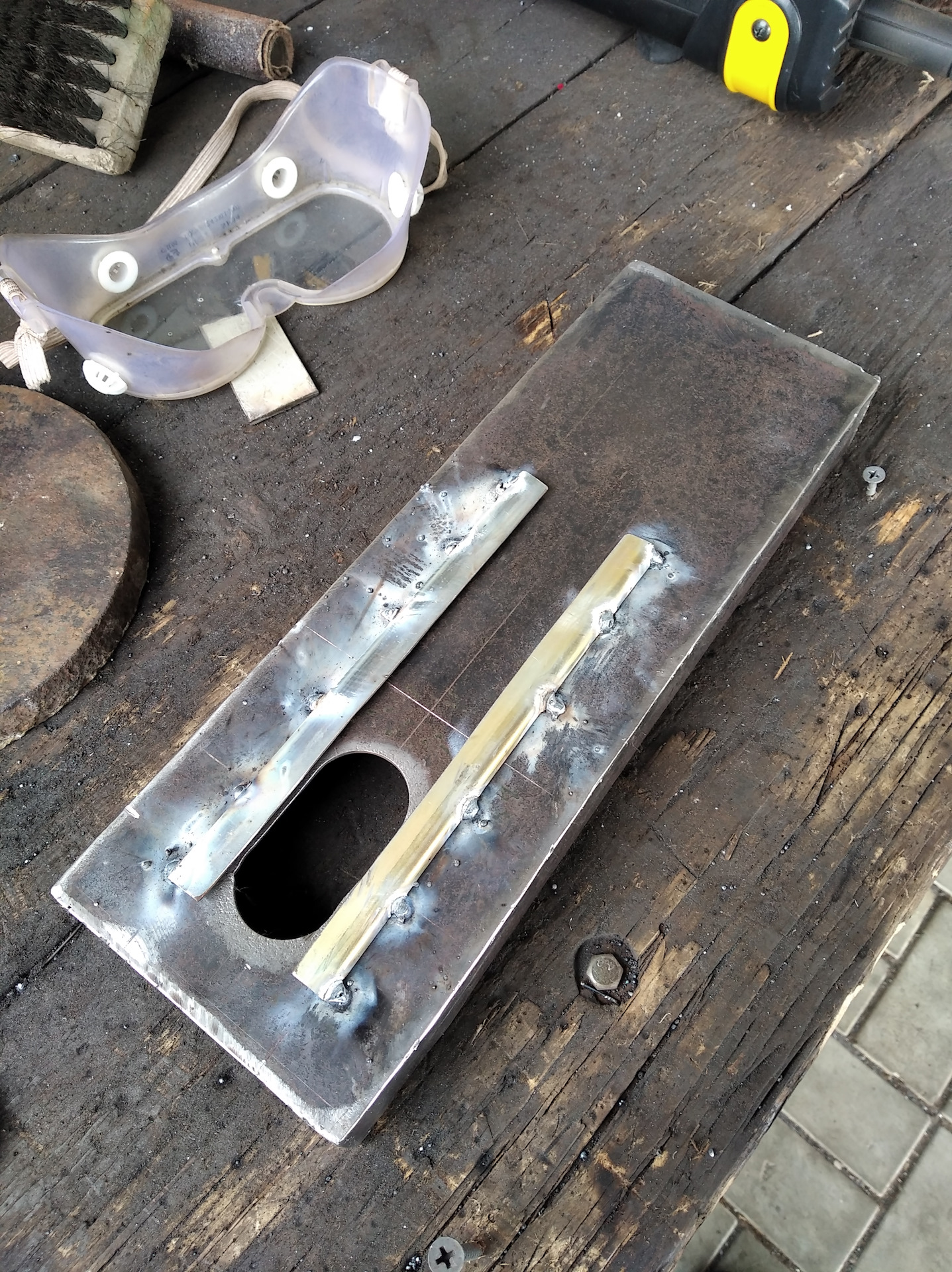

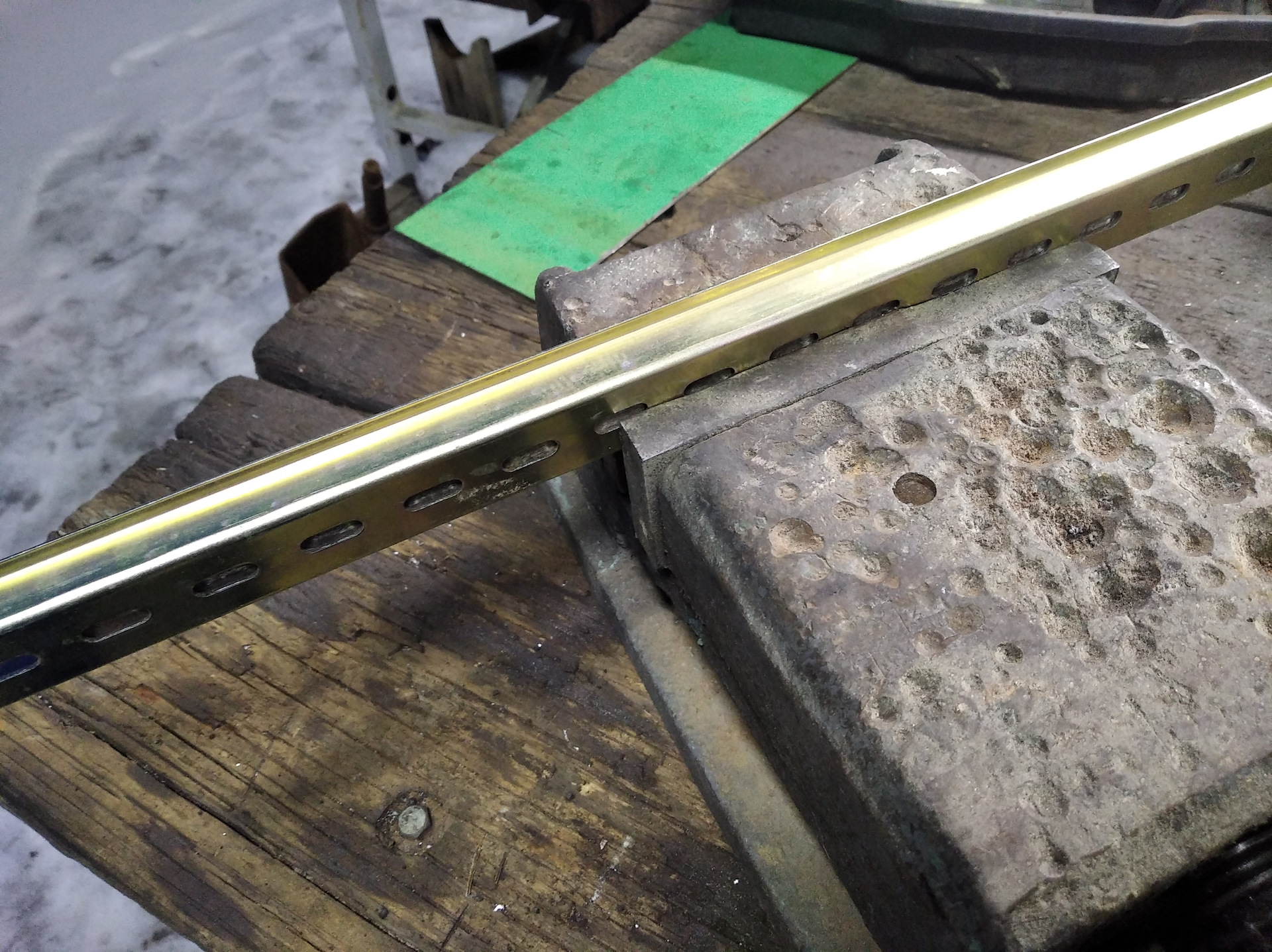

из дин-рейки вырезал направляющие для заслонок поддувал
приварил

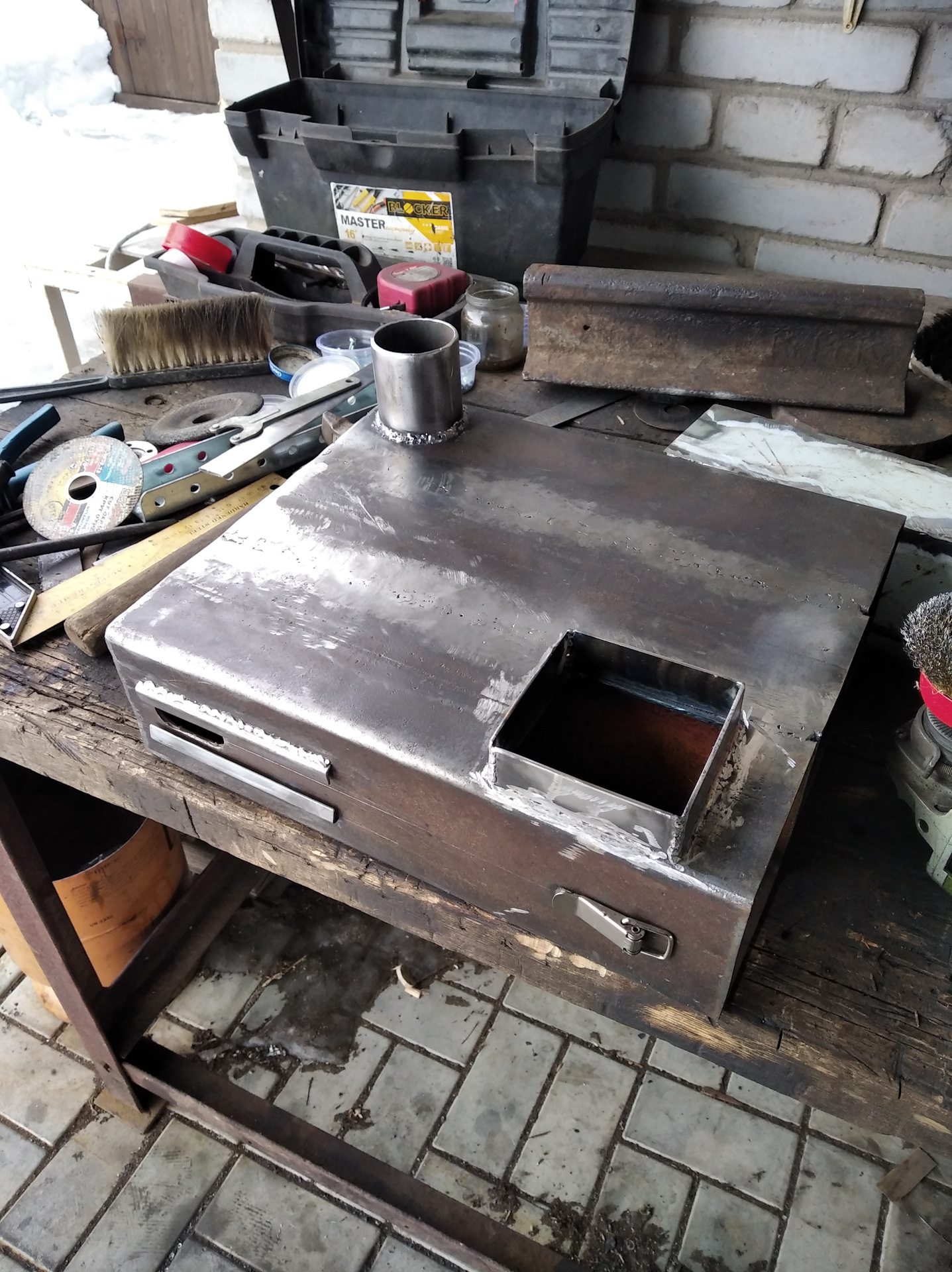

установил крепление крышки и подготовил окно для подачи дров

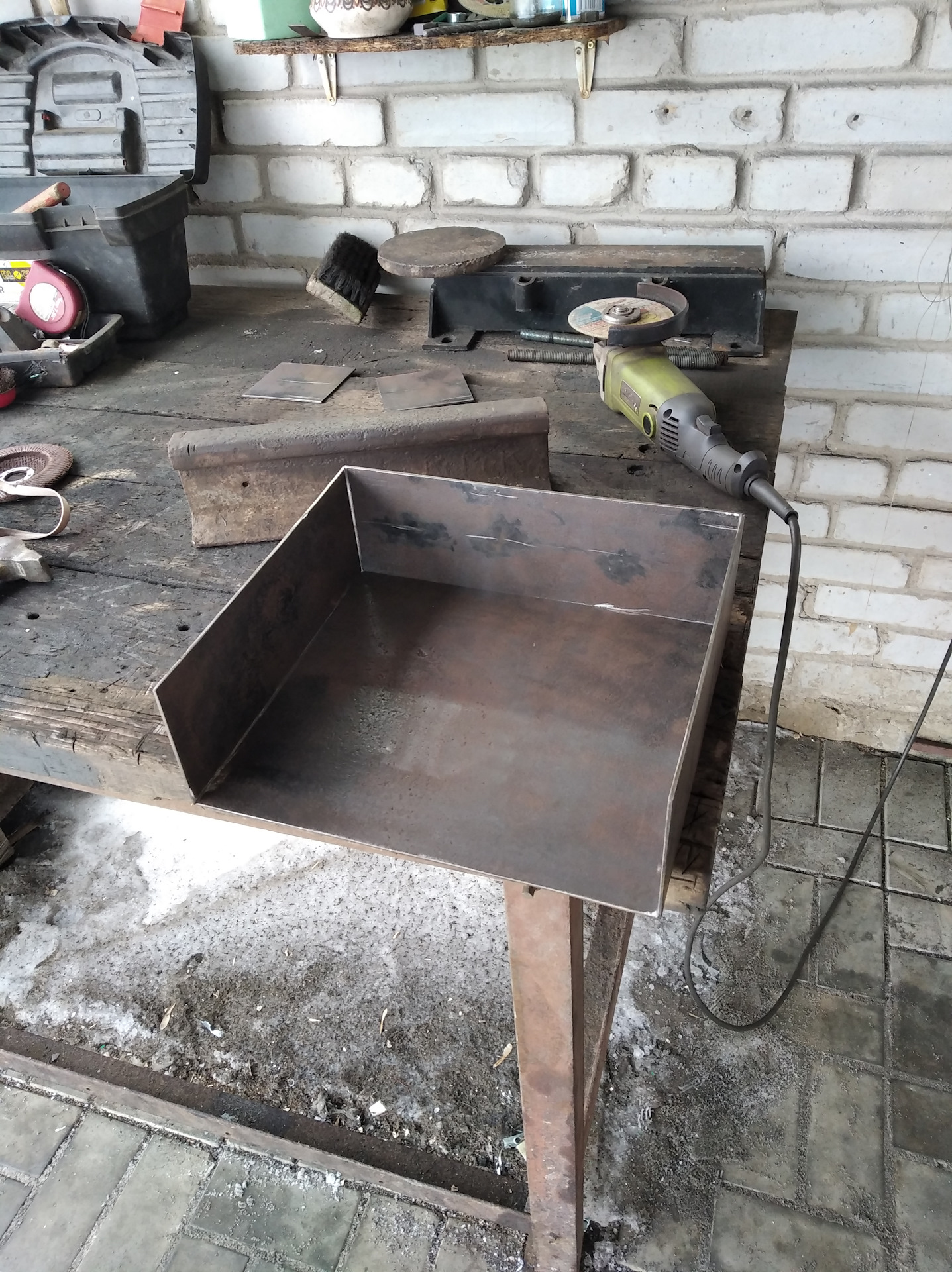

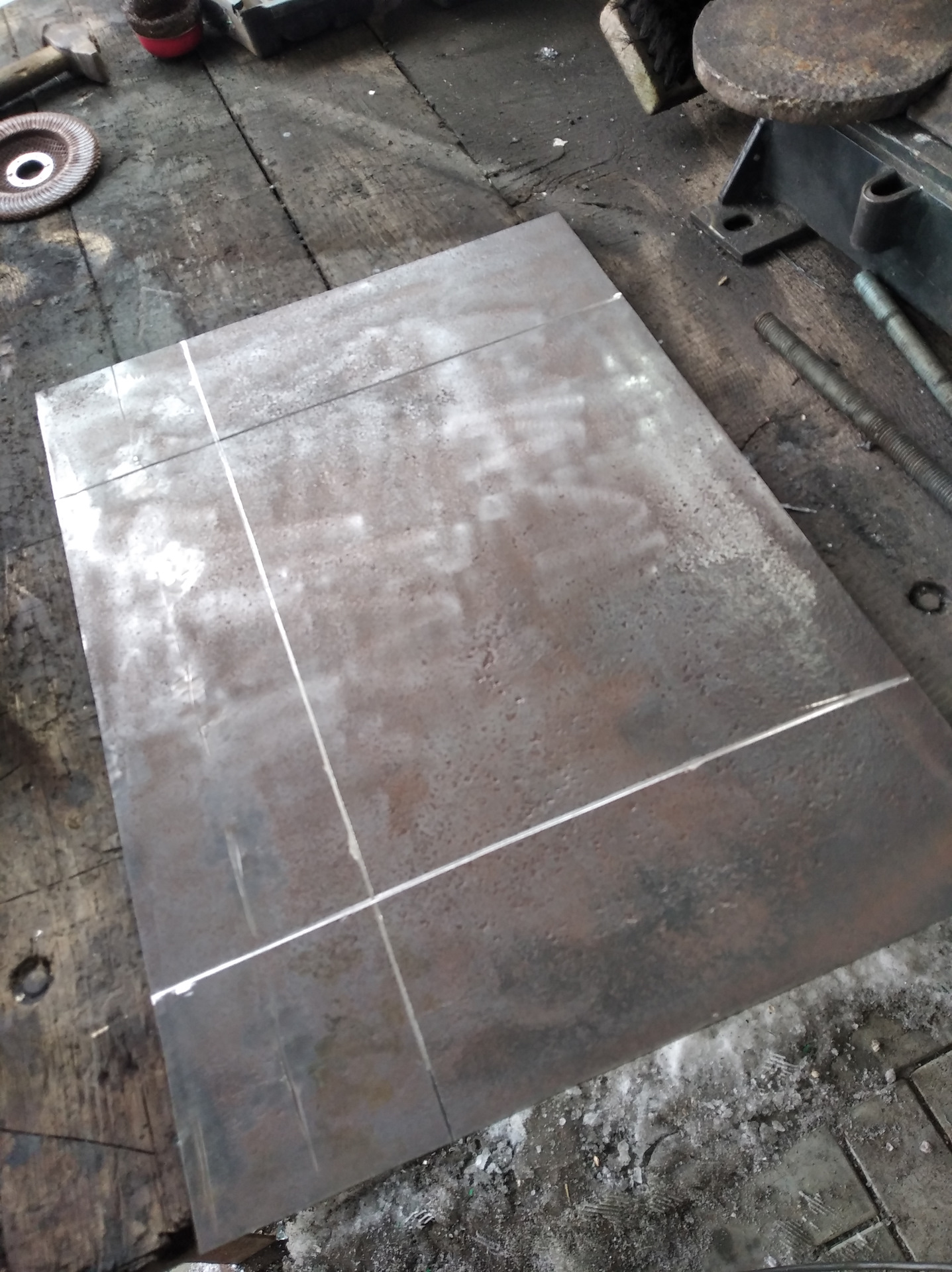

разметил будущую духовку, прорезал болгаркой на половину толщины листа по линии сгибов и сварил

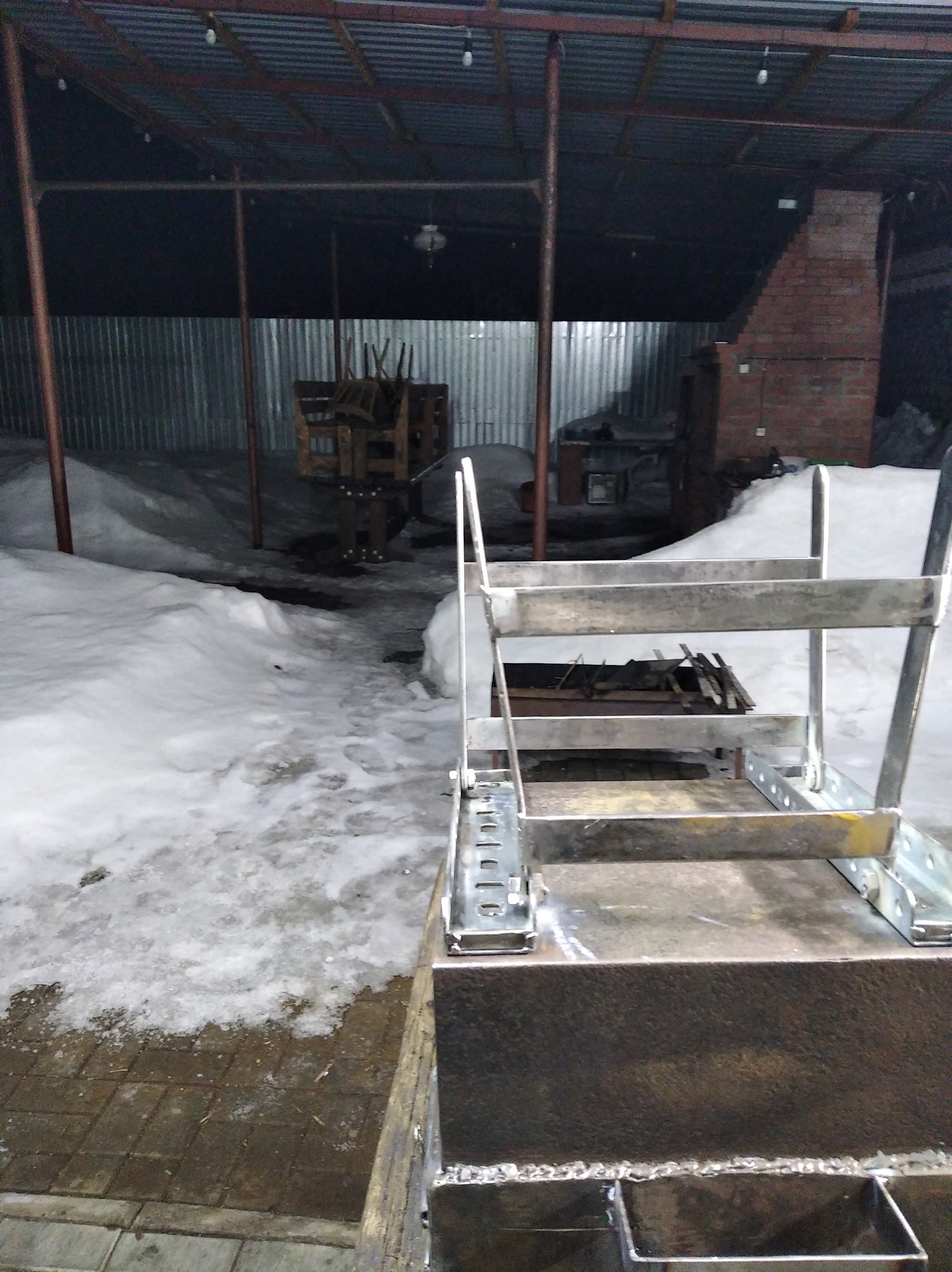

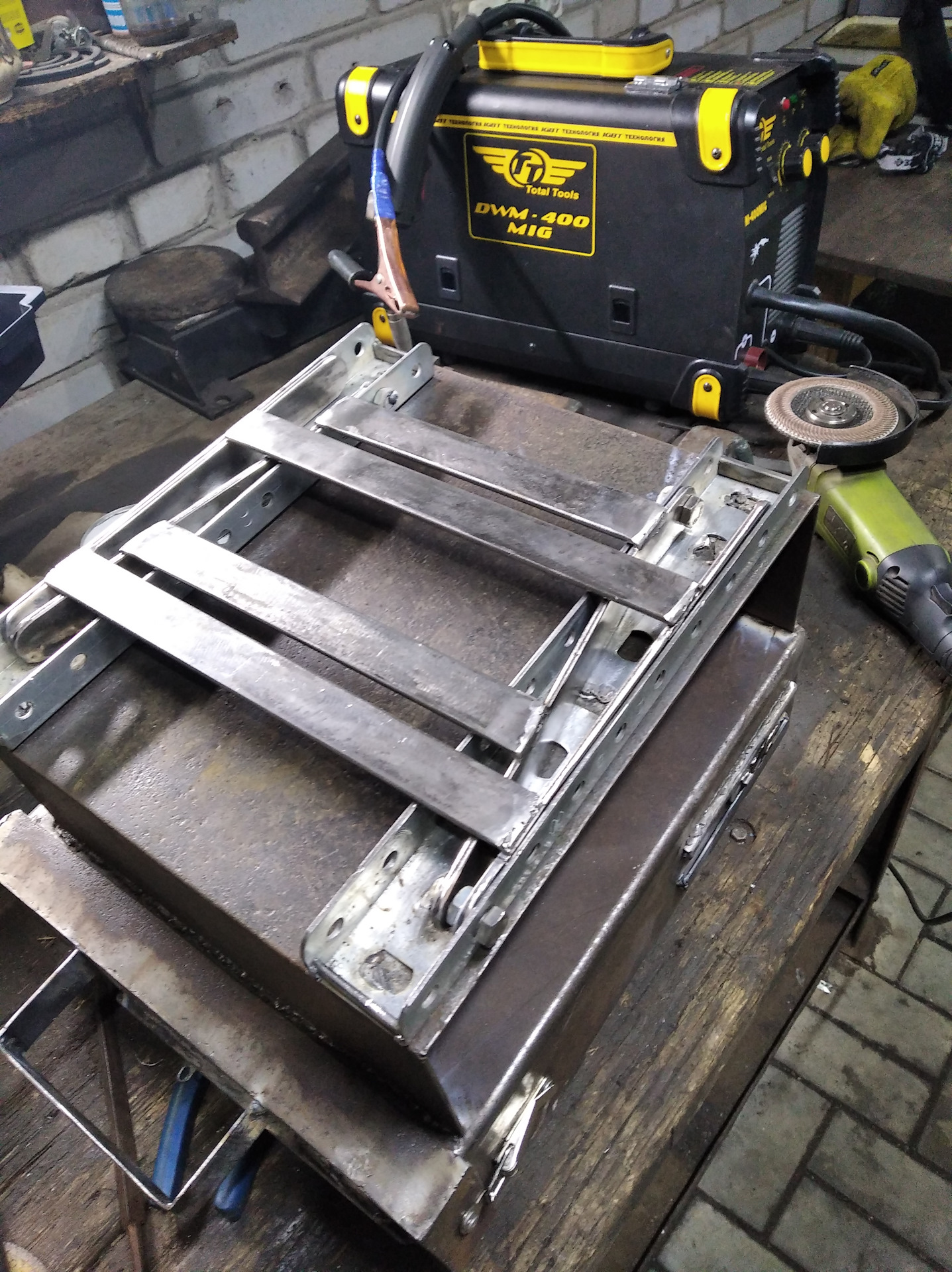

ножки решил сделать из кронштейнов крепления для кабельростов
принцип думаю понятен

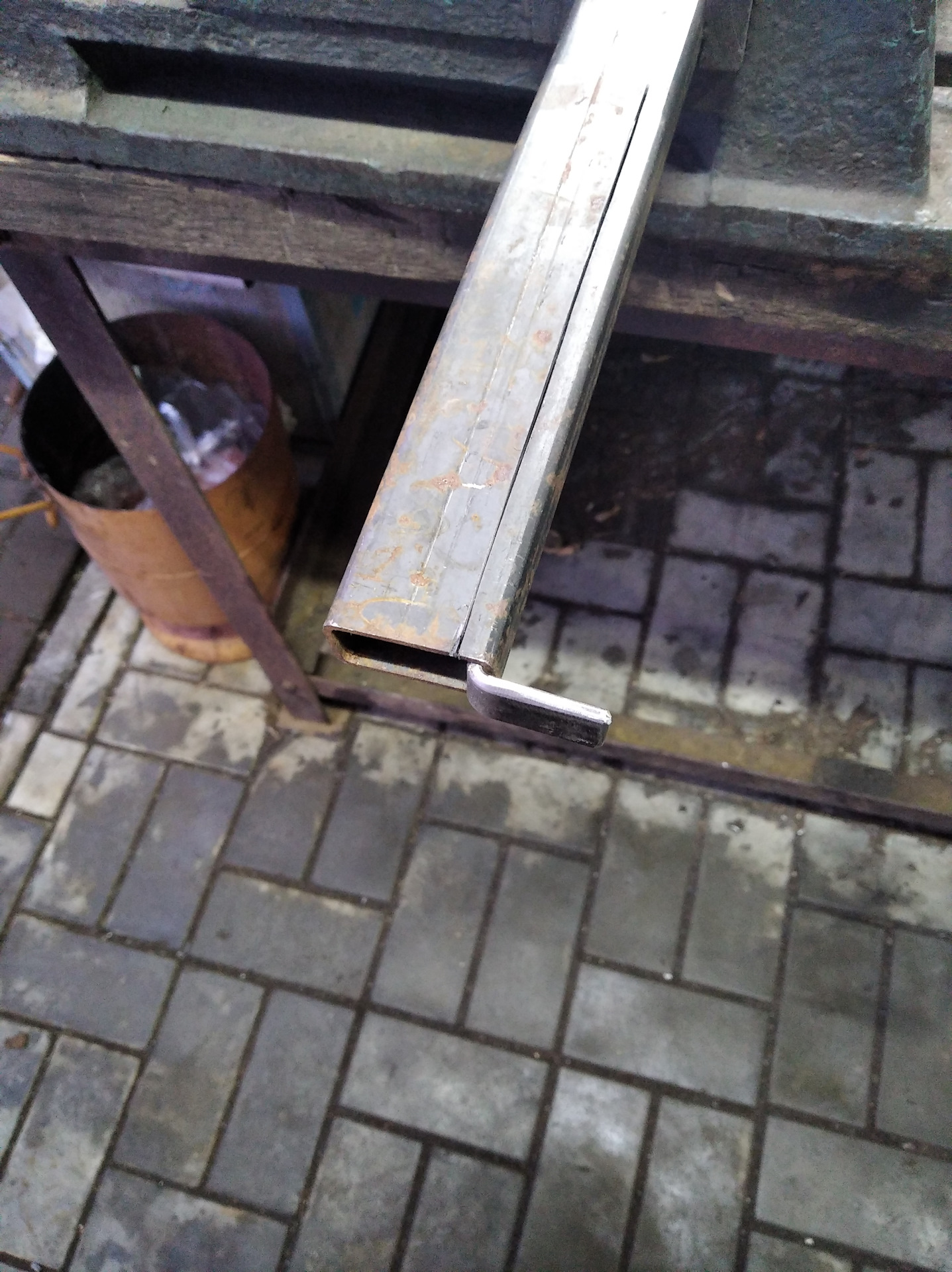

на левую и правую стороны приварил крепления для столиков из профильной трубы, уголок приварил на сами столики, процесс не заснял, но фото примерки вырезаемого профиля и уголка имеется

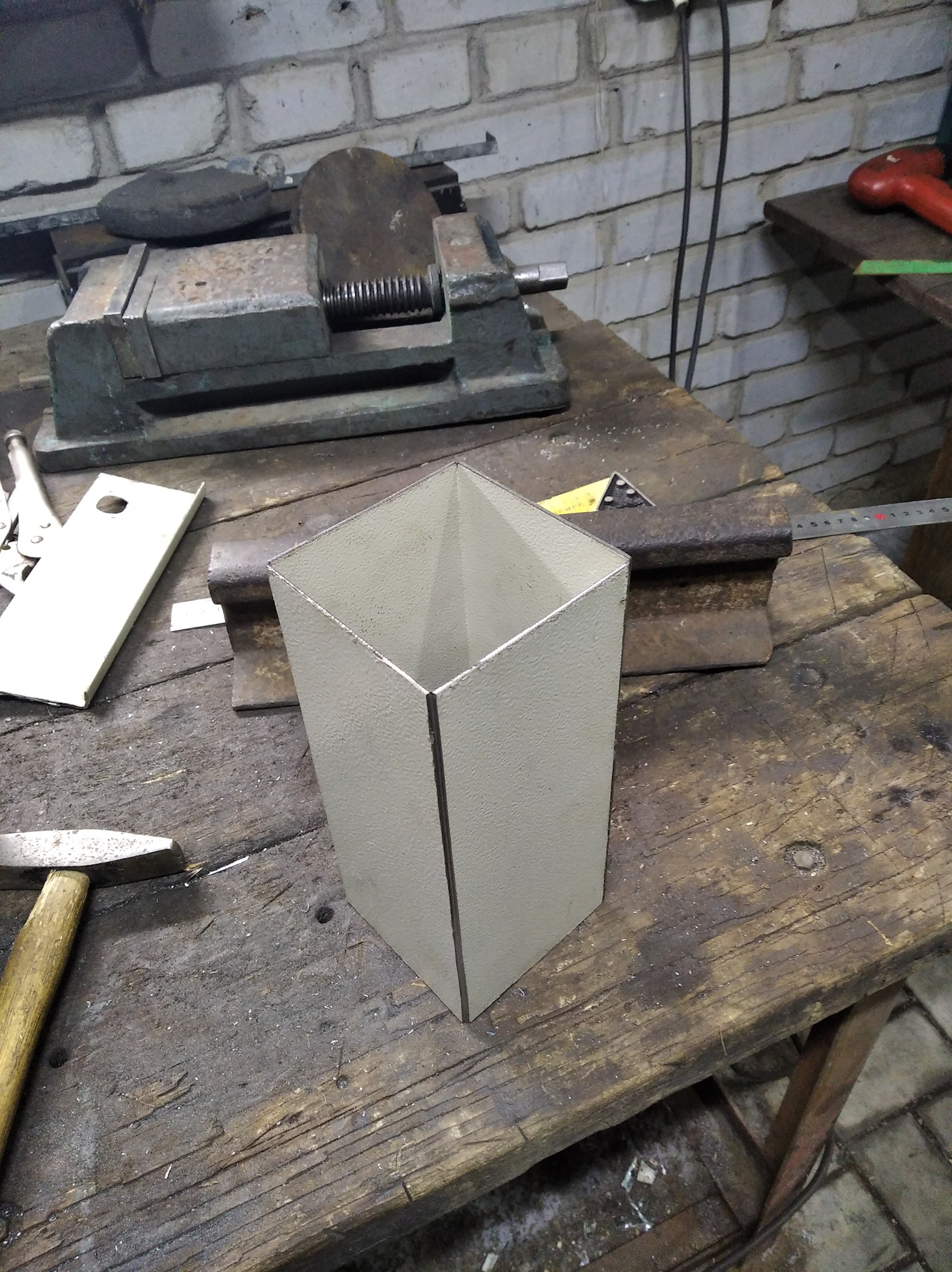

загрузочный короб также сделал путем прорези болгаркой по линии сгибов и немного проварил
дымоход заказал у жестянщика, противень из алюминиевого листа.

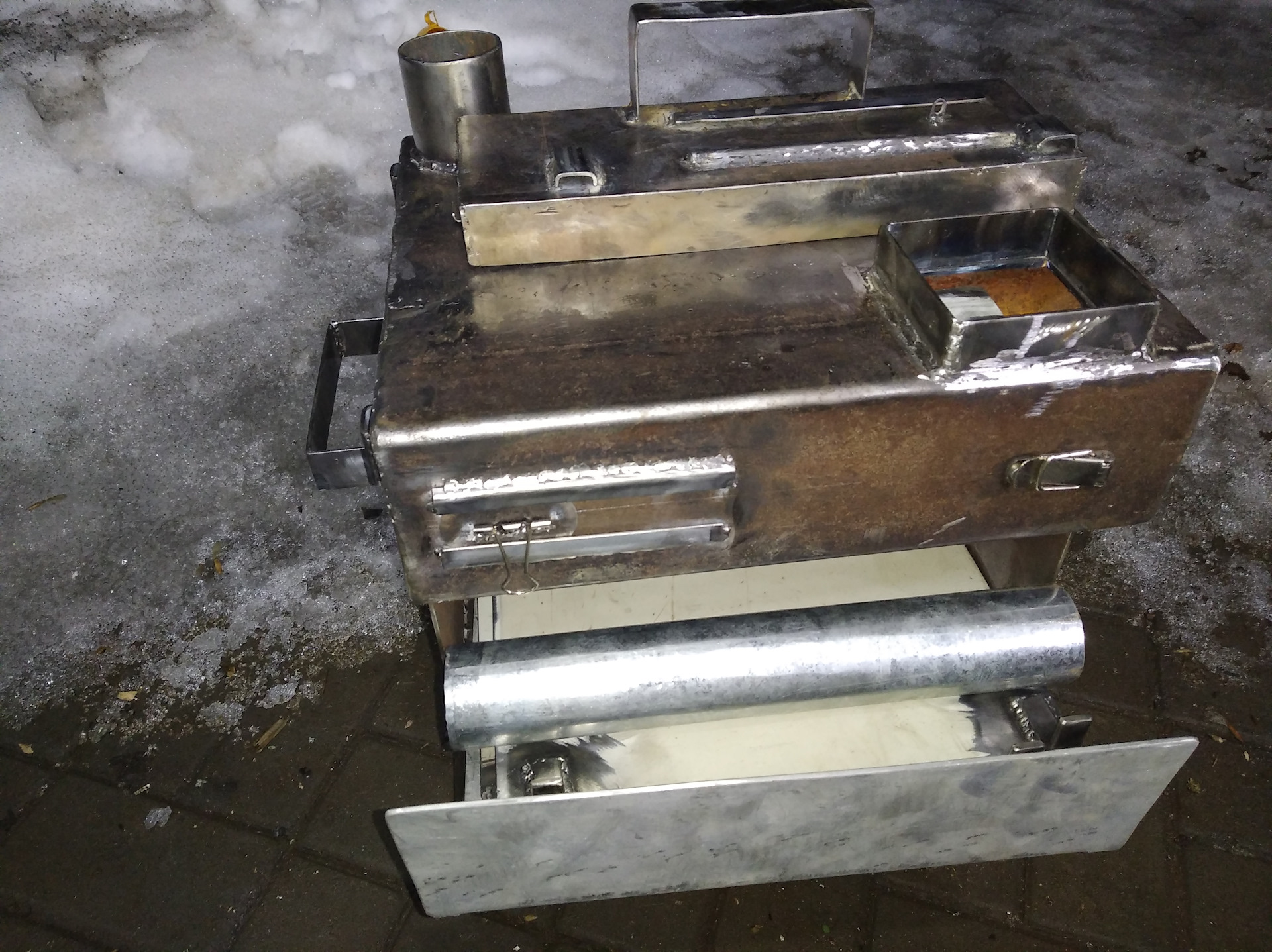

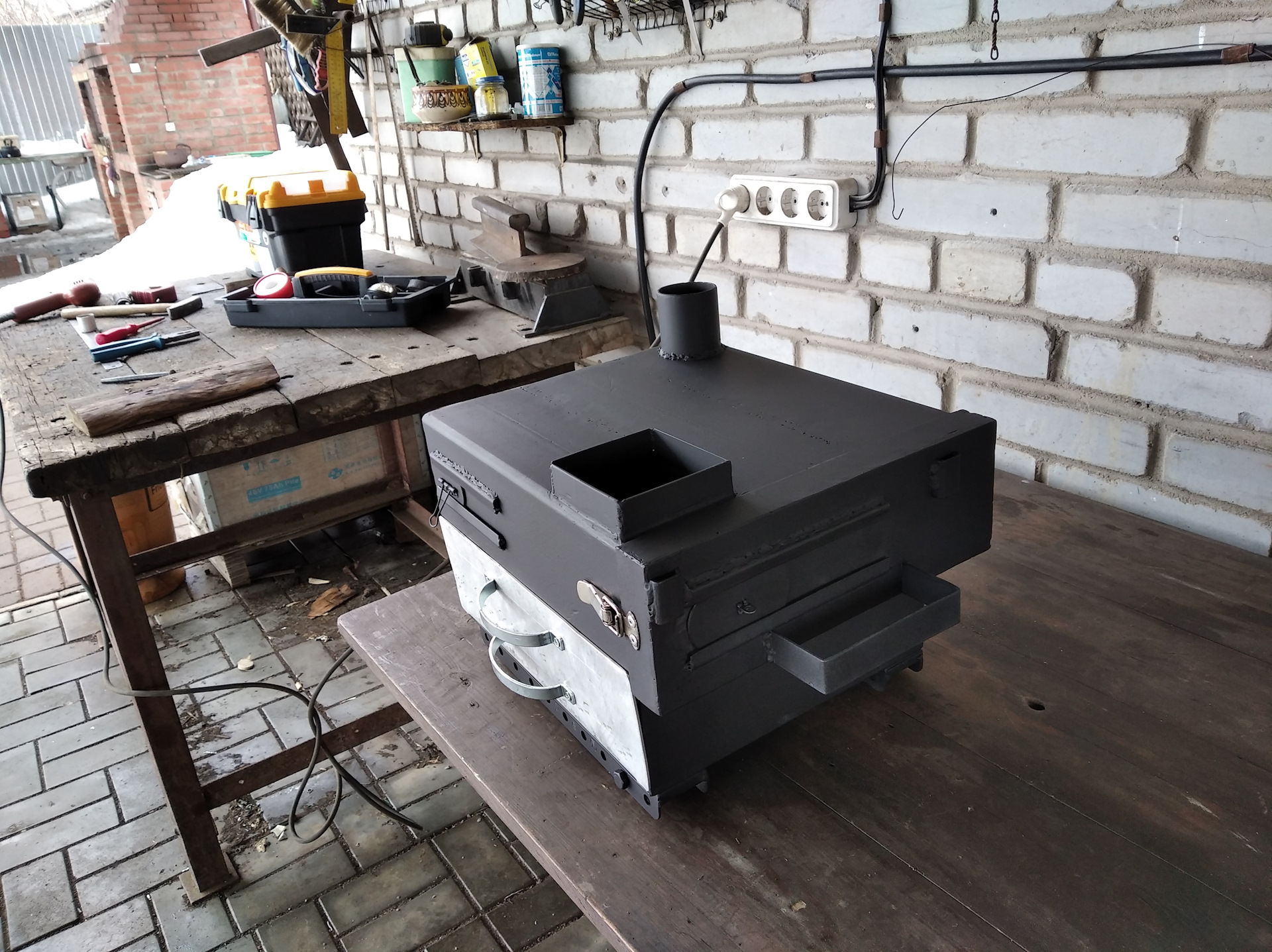

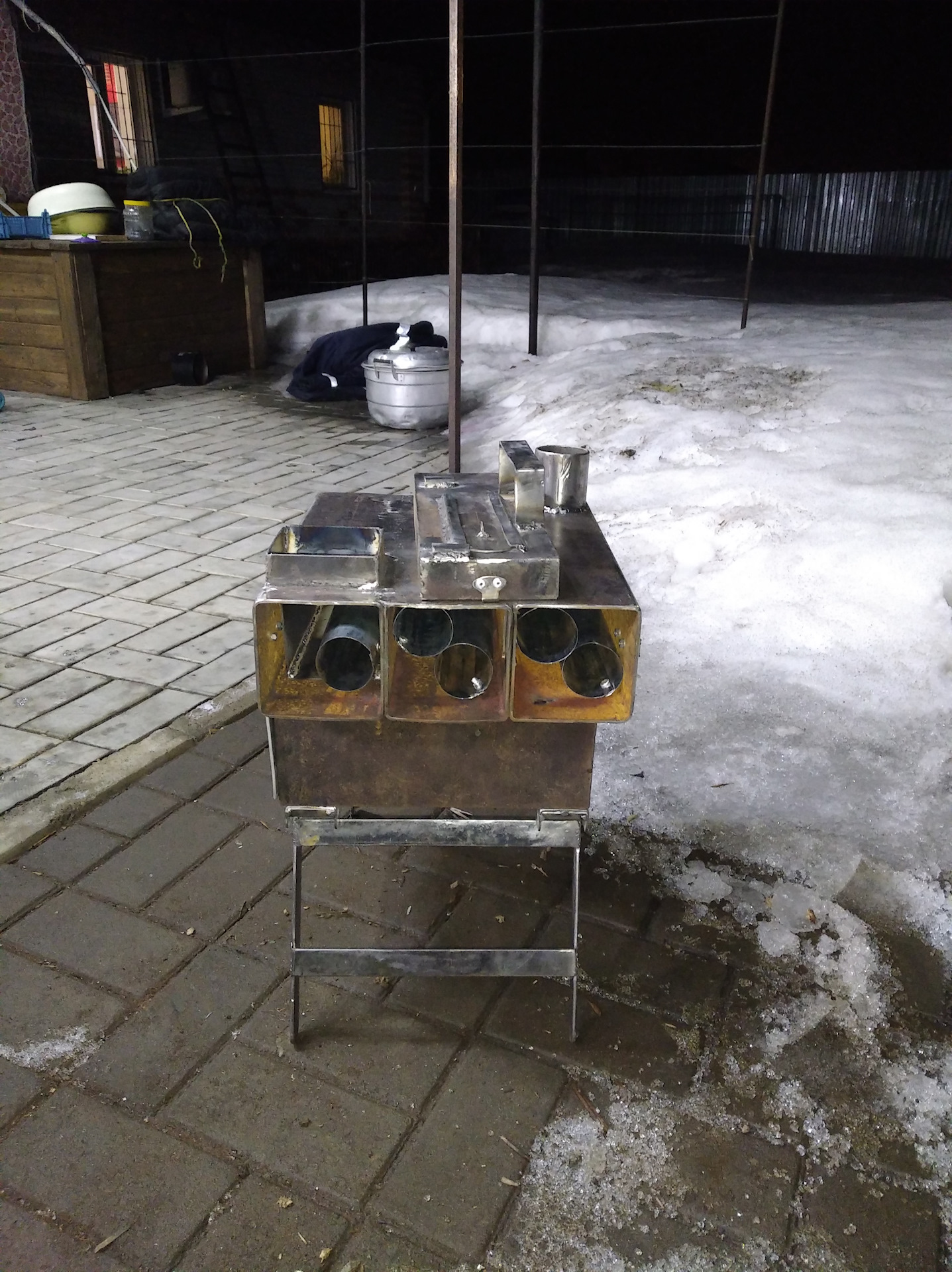

полностью разобрал и все сложил внутрь печки, получилось отлично

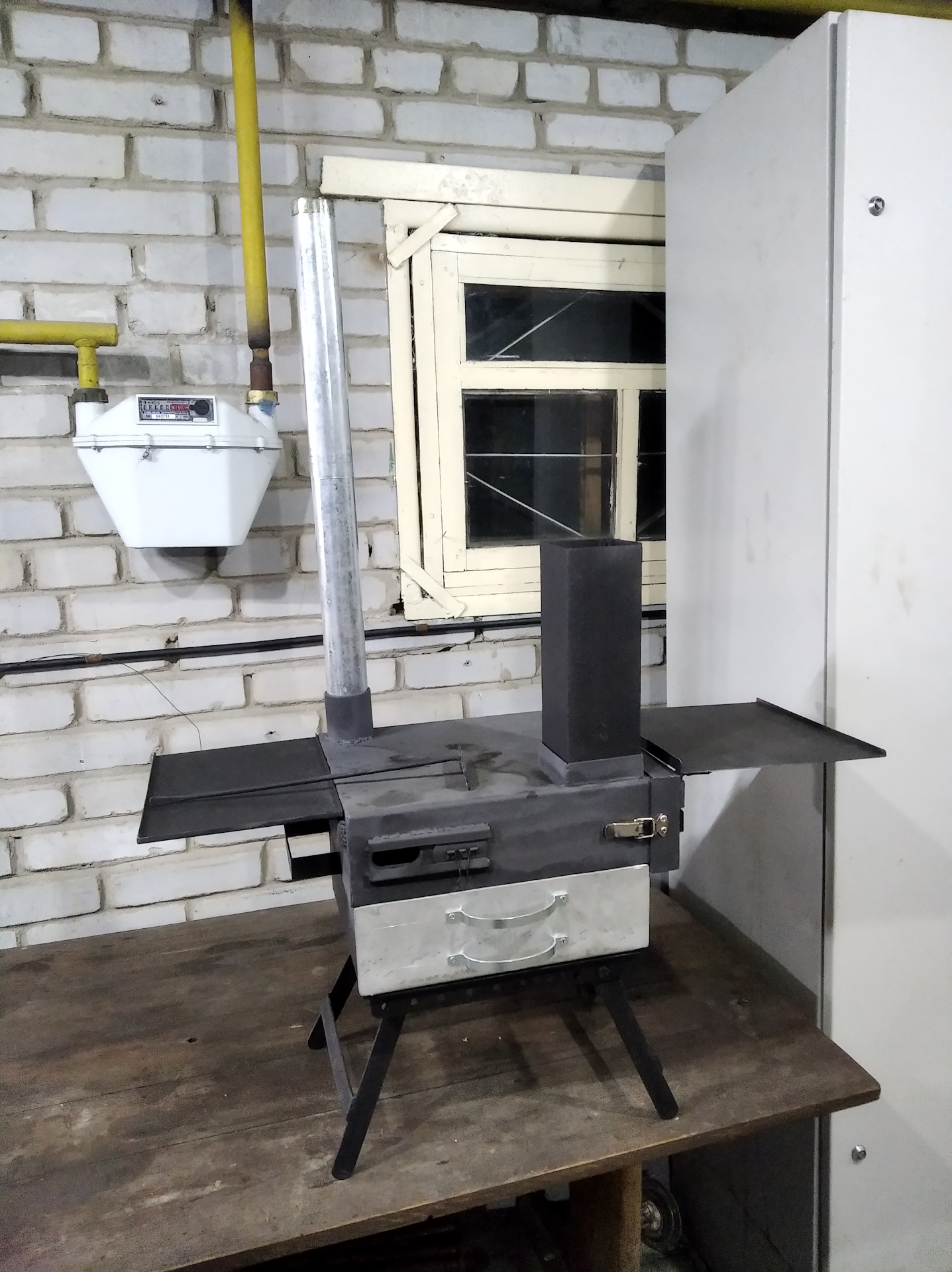

выполнил обезжиривание и покраску

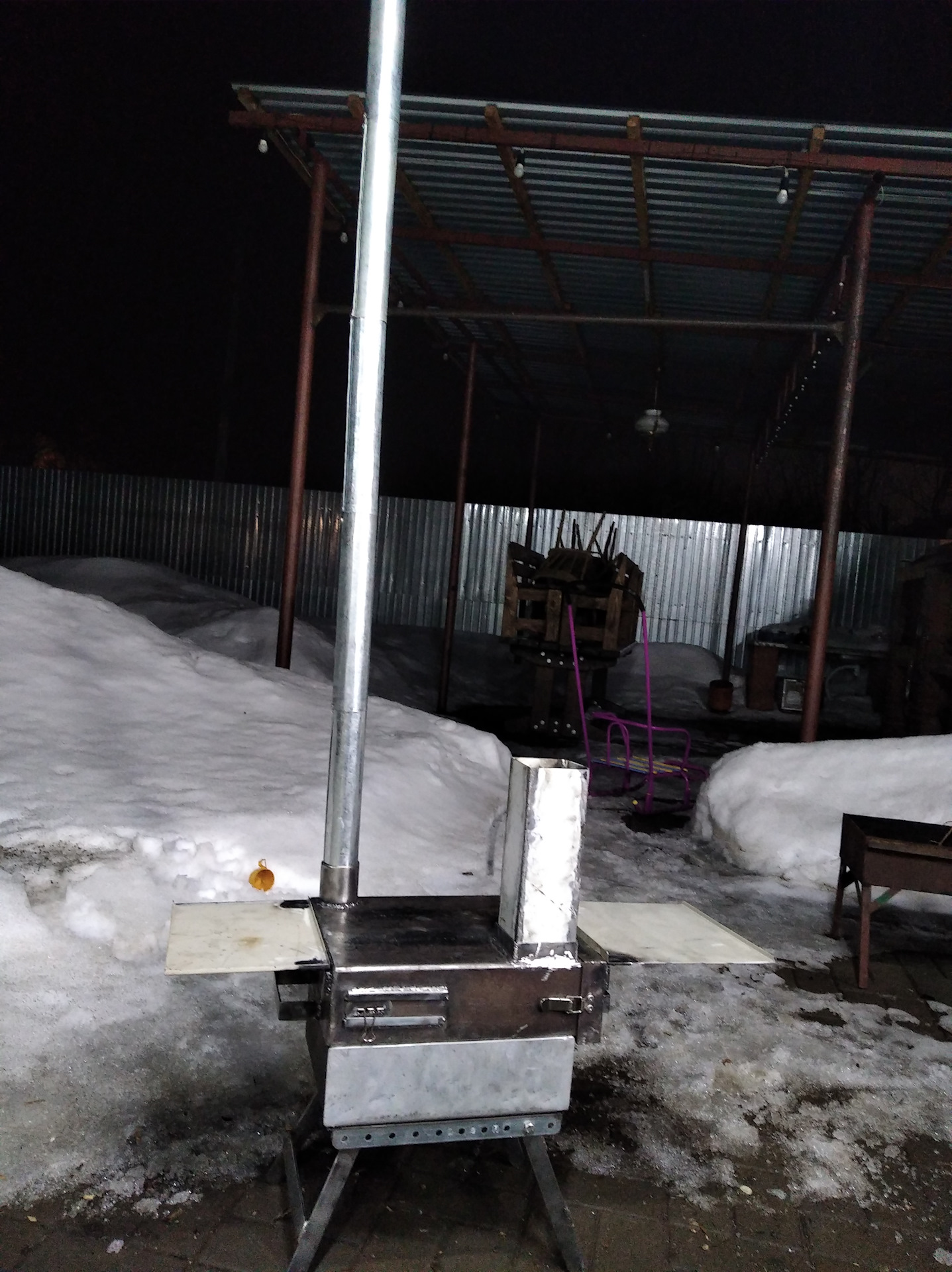

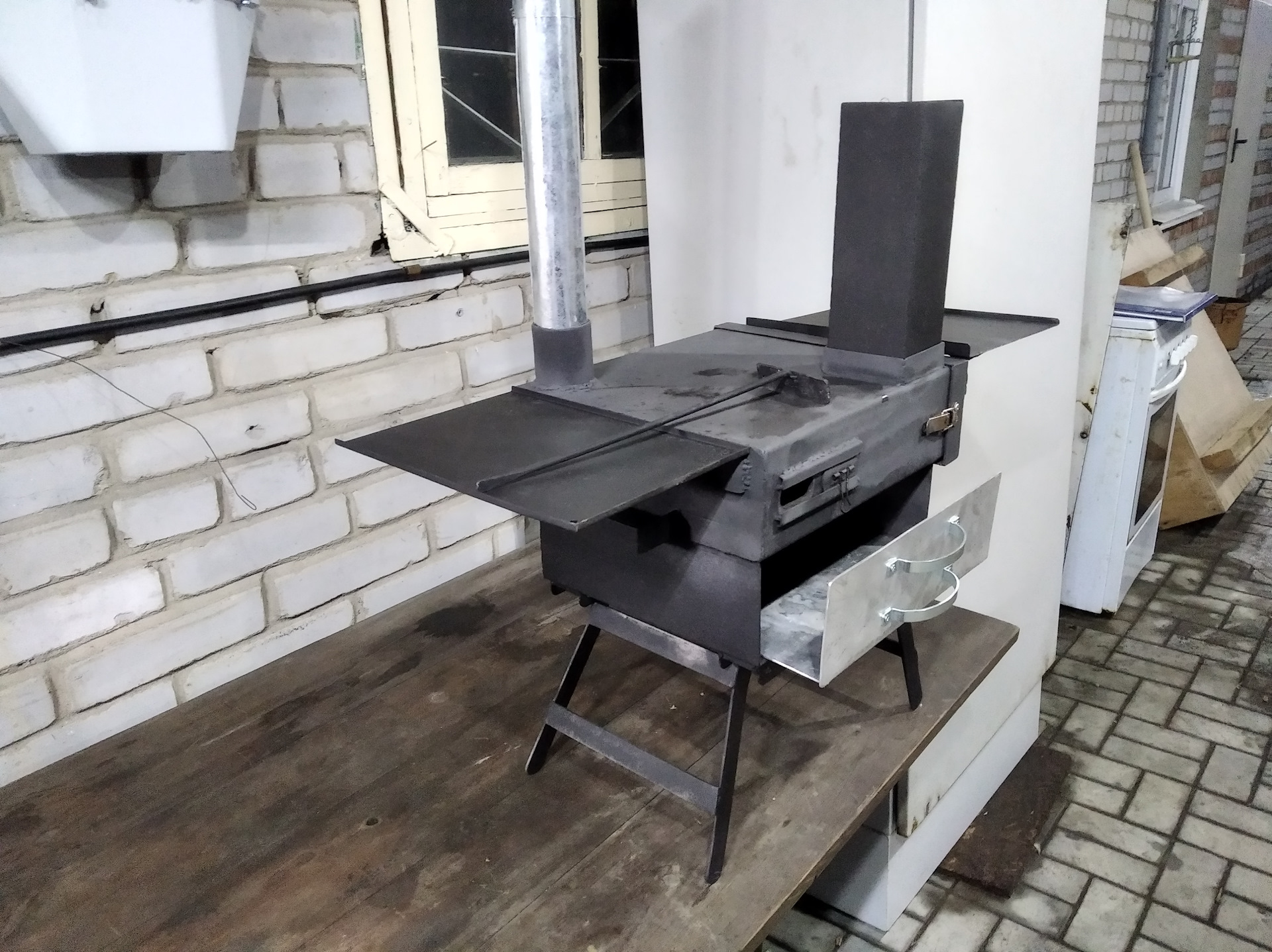

днем 15 марта 2020 г. выполнил пробный запуск и соответственно испытания

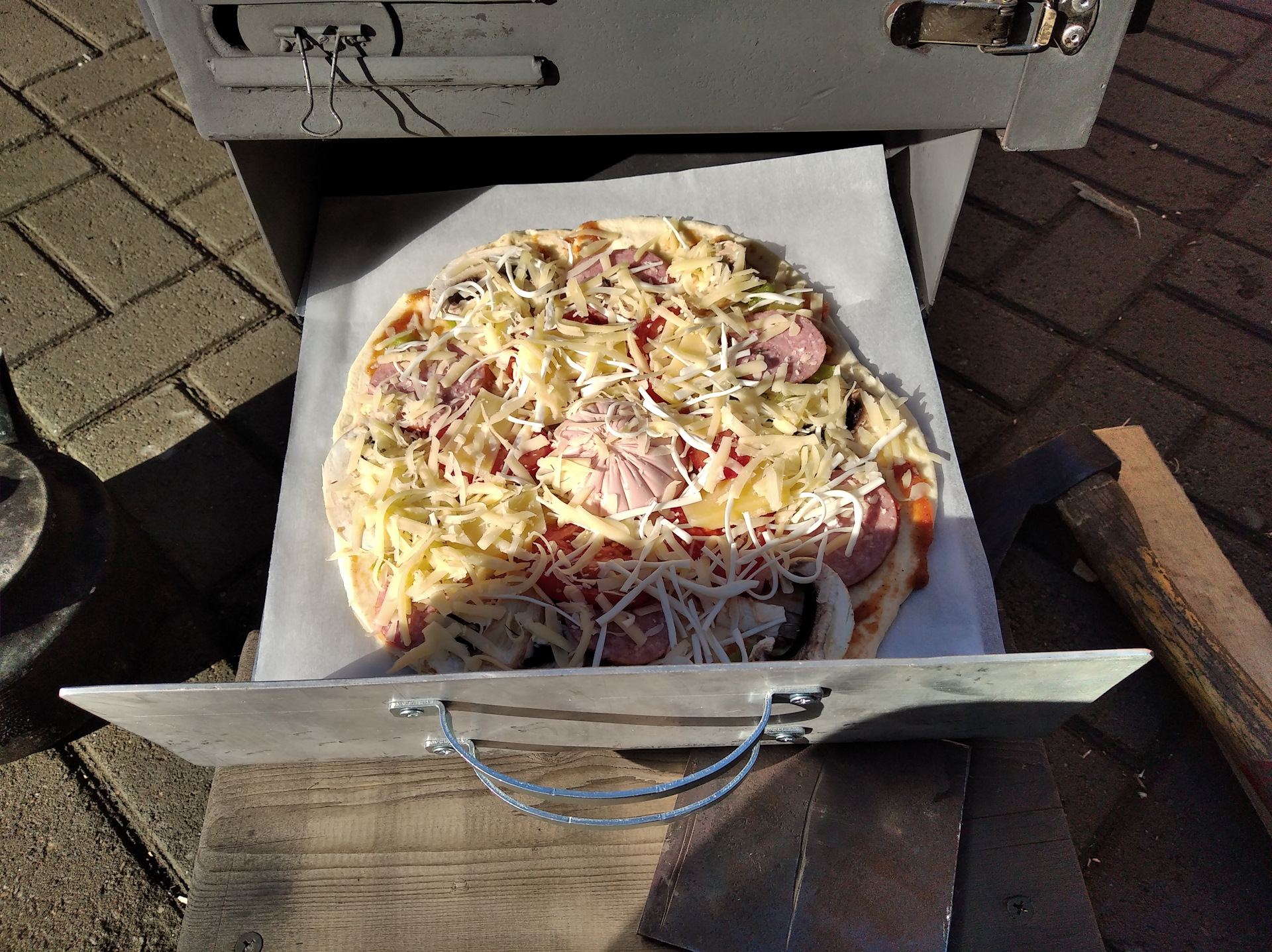

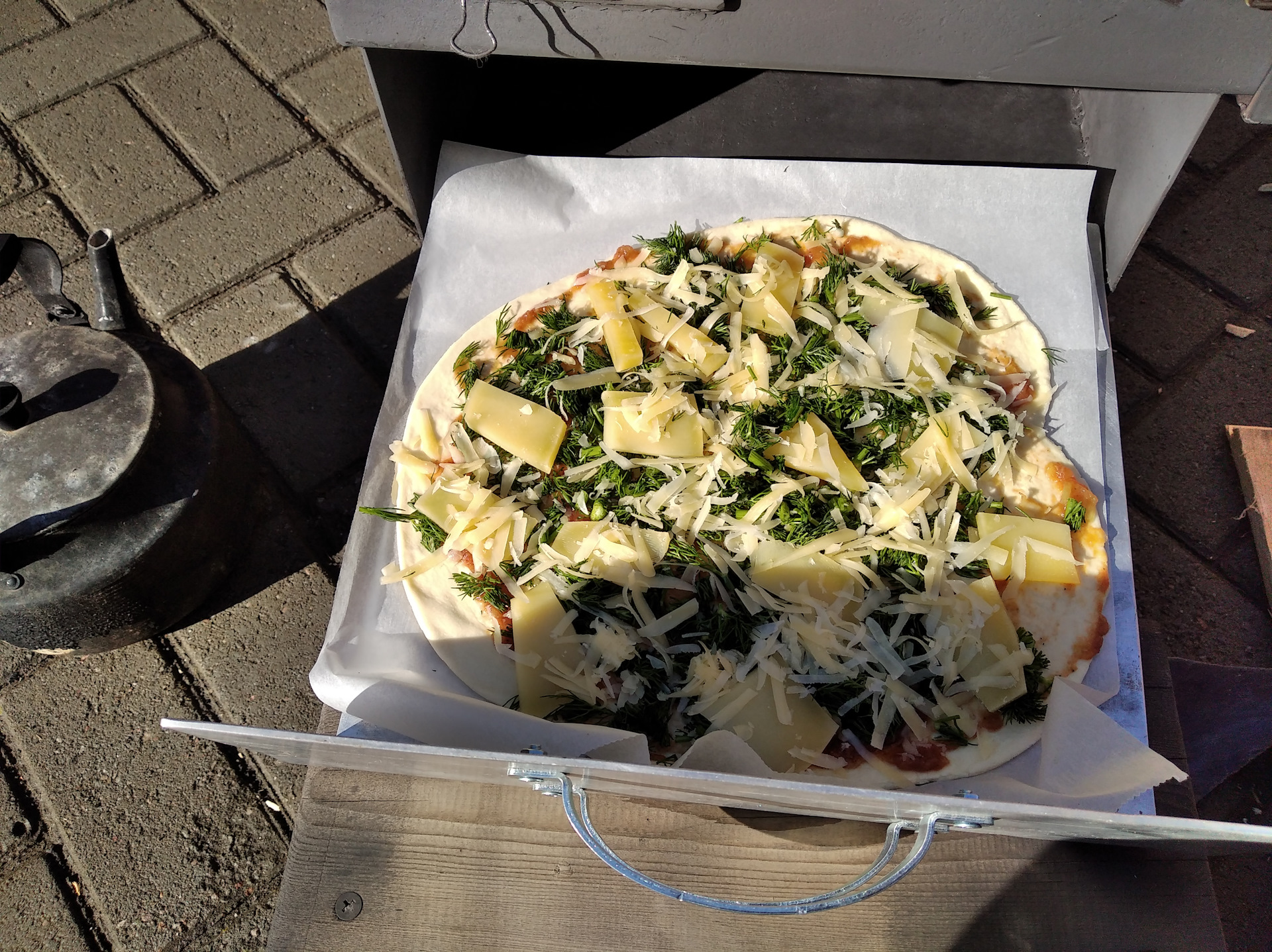

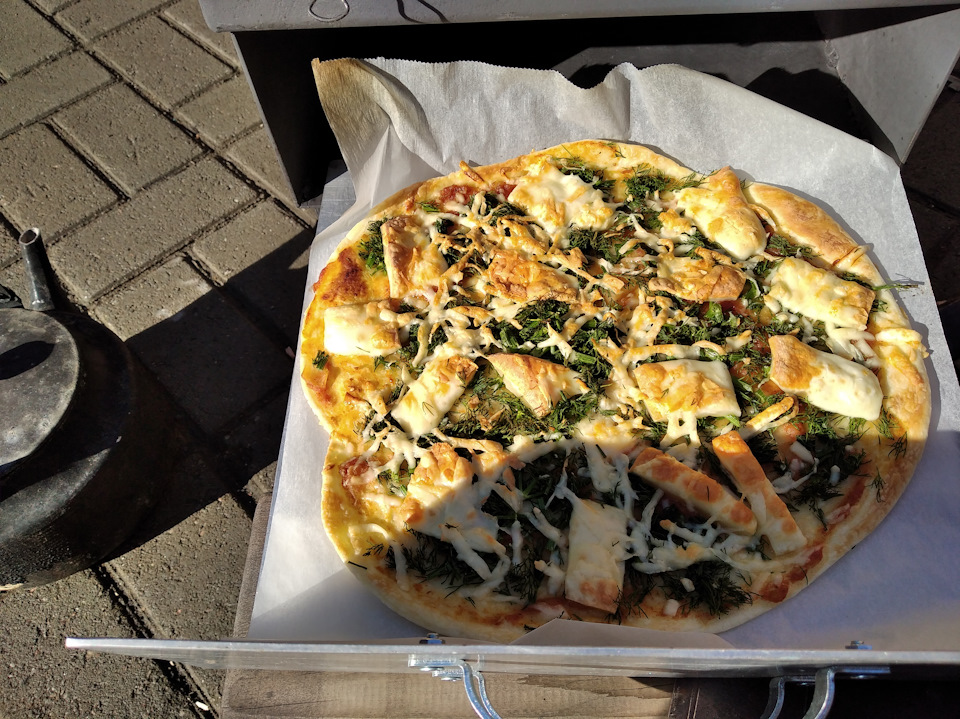

пицца получилась вкусная, затраты на дрова минимальные, в целом скопированным проектом доволен, к летнему периоду готов)))!
p.s. Купил сварку полуавтомат, ввиду отсутствия баллона с углекислотой, варил порошковой проволокой. В общем нагадил на швах прилично, тем более без опыта на полуавтомате. Теперь баллон поставил, увидел разницу, но печка уже сварена, так что переделывать не буду.
Все мои работы можете посмотреть в личном блоге, я их собрал в один пост.
Comments 47
Принцип работы печи не могли бы схематично показать? Ничего не понял из фото.
Там в первой строке есть ссылка на ютуб
А! Понял теперь. Печется жаром сверху.

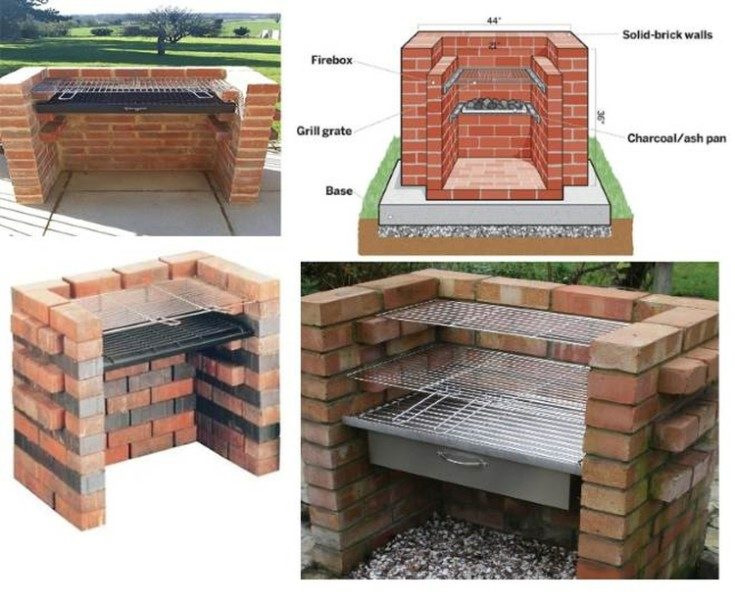

Про полуавтомат — поддержу. Так же начинал. Насрал прилично) С газом — другая картина сразу) Так как на участке пока не определено, что будет и где — мангал пока скидаю из кирпича без цемента. Вот по типу как на фото. И еще приглядел — там снизу делают такой же отсек для пиццы. Думаю попробовать так же. Лютейший колхозище, но в моем случае — нет смысла (пока что) в полноценном мангале. На Вас подписался — читать не перечитать))
