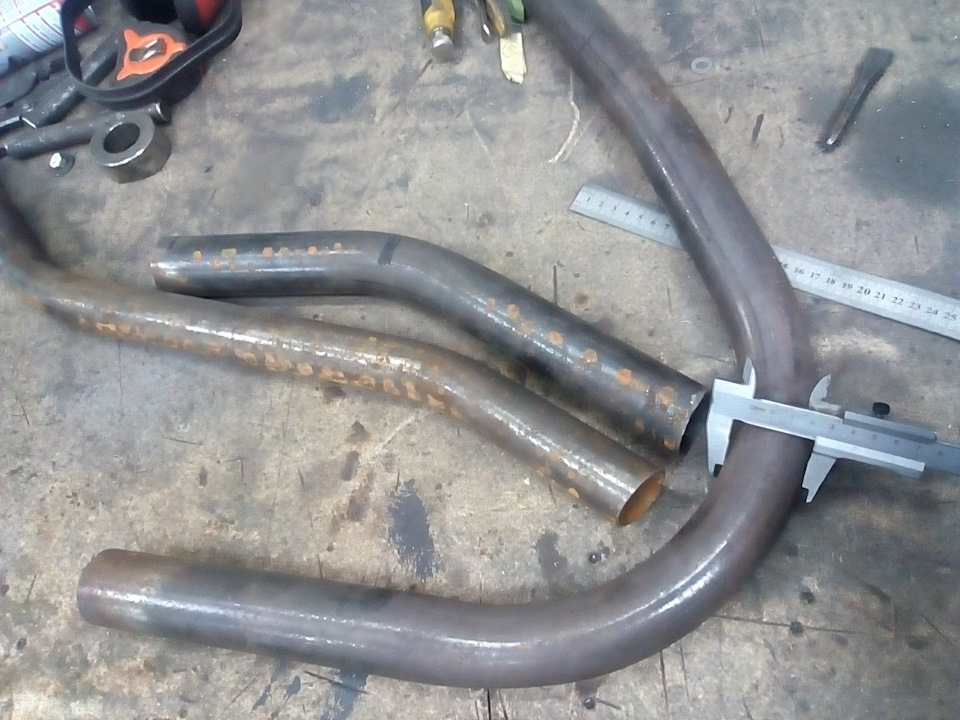

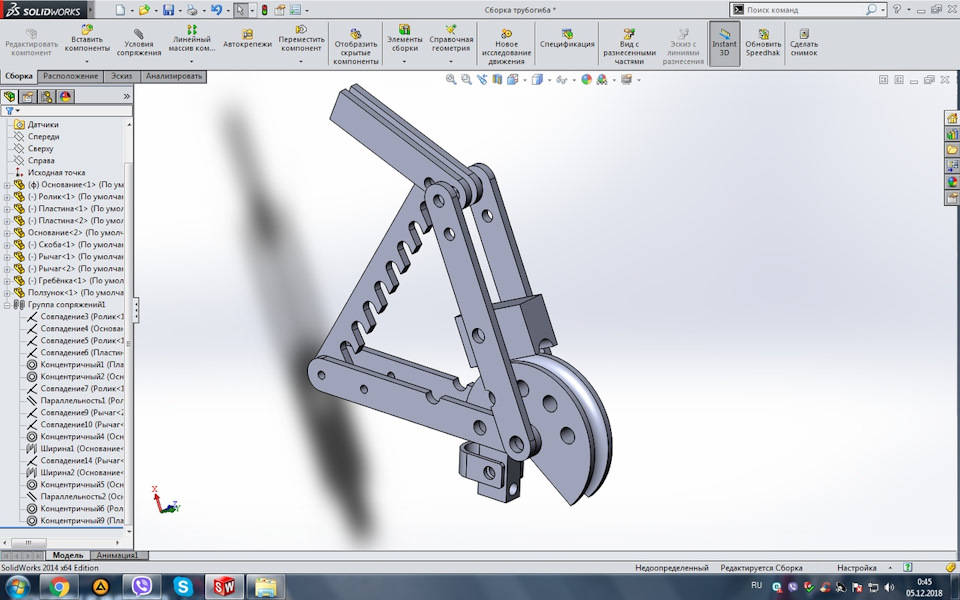

Давным давно были найдены чертежи дюймового трубогиба. По ним была сделана модель а позже и сам трубогиб. Трубу гнёт приемлемо, не ломает, складок нету, результат без песка. Из минусов присутствует овальность трубы, но она влезет в допуск 10% для каркасов. Относительно дешёвый и не сложный вариант, если нет денег или мозгов купить себе BigBender.


Все файлы для сборки и саму сборку можно найти по ссылке ↓↓↓↓↓↓↓
Там же и исходник ПДФ из которого и были взяты размеры, а так же идея о этом трубогибе
drive.google.com/file/d/1…yWcszNw-/view?usp=sharing
И да, пальцев в сборке нету, ибо их размер, ровно как и размер отверстий сугубо индивидуален. Всё зависит от нагрузок и имеющегося у вас материала. Так что прошу за это не пинать)
