Оптимизация дисбаланса колеса и другие тонкости шиномонтажа

ПРЕДИСТОРИЯ (можно не читать)
Все началось с того, что после покупки дисков OZ Ultraleggera и новой резины</a> к ним на шиномонтиже одно из колес отбалансировали с общим весом грузиков 80гр! "Мастер" с невозмутимым взглядом наклеил две длиннющие ленты из грузиков на каждую сторону диска и выдал мне его со словами — "на зад".

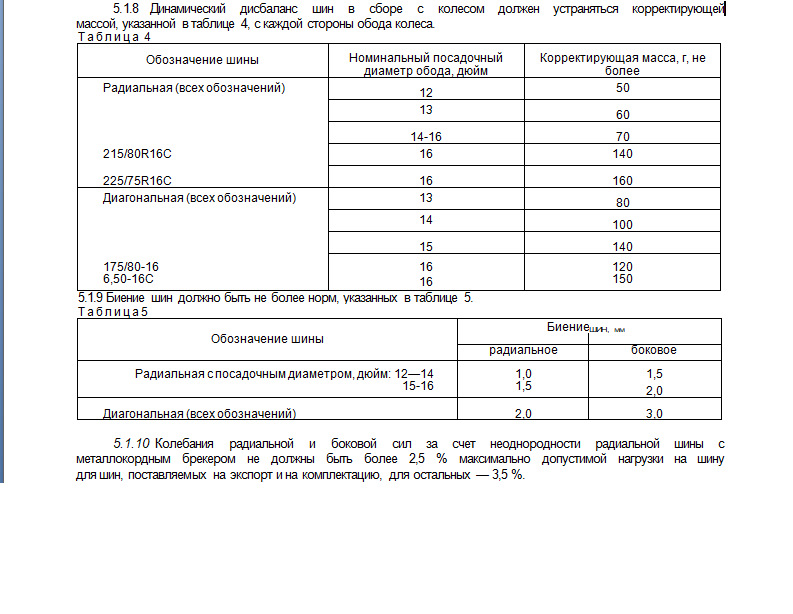

Эстетический вид и сомнения о правильности сего действия заставили меня полезть в интернет, где я нашел ГОСТ и таблицу предельно допустимого веса грузиков на колесо при балансировке (будет ниже по тексту).

Поехал в другой шиномонтаж с этим колесом. НЕ СНИМАЯ старые грузики мастер проверил… и дисбаланс "отбалансированного" колеса оказался -5 на -20. Как так, я же на нем еще даже не ездил?! — "Балансировать будем?" — "Давай". Снял 2 старые ленты грузиков, повесил 2 новые примерно того же веса. Кардинально ничего не поменялось. И меня это по прежнему не устраивало.

Заехал еще в один шиномонтаж. На вопрос — "Можно ли как то уменьшить кол-во грузиков?", покрутив колесо на станке мастер ответил — "Нет!".

Я не сдавался. В очередном шиномонтаже молодой паренек покрутил колесо на станке, сделал пометки мелом на резине, разбортировал резину, повернул резину относительно диска, накачал колесо, прокрутил на станке и вуаля — дисбаланс 25 на 10. вместо 80гр на все колесо. Отдал мне его со словами — "Можно ставить на перед".

Так вот! Собственно к чему такая предыстория. Да в принципе, все и так понятно! Кругом халтурщики и Ара-мастера не знающие и делающие на "и так сойдет". и если хочешь чтобы было хорошо, надо самому разобраться.

Приобрел недавно для сменного комплекта на зиму MAK XLR. И в связи с предстоящей процедурой шиномантажа поизучал эту тему Поподробней. Итак…
---------------------------------------------------------------------------------------

ОПТИМИЗАЦИЯ ДИСБАЛАНСА КОЛЕСА.
У диска, как и у резины по отдельности, есть свой собственный дисбаланс, т.е. точки которые на шиномантаже обычно уравновешивают грузиками. Принцип оптимизации дисбаланса состоит в том, чтобы собрать колесо таким образом, чтобы точки дисбаланса диска и шины сами себя уравновешивали. Соответственно при таком раскладе грузиков требуется меньше.

Чтобы отбалансировать колесо, его устанавливают на балансировочный станок, где оно раскручивается. После этого на экране монитора появляются данные о том, где именно слева и справа нужно установить балансировочные грузы и какой массы они должны быть.

Есть несколько способов, как произвести оптимизацию дисбаланса колес.
Тот парень, который отбалансировал мне колесо с намного меньшим кол-вом грузиков проделал именно эту процедуру, а точнее ее простейший вариант:

1) Вариант "На угад.
Заключается в следующем. Если станок показал, что нужно вешать большое кол-во грузиков, то нужно начертить мелом на шине линию напротив соска. Разбортировать резину и диск, но не снимая резину с диска. Прокрутить резину относительно диска на N-градусов. Накачать колесо и отбалансировать на станке. Как правило после этого дисбаланс колеса становится меньше.
Некоторые советуют пробовать поворачивать резину по 90гради смотреть на результат на станке, если не устраивает крутить еще на 90град и остановиться на устраивающем варианте. Другие советуют поворачивать на 120 град. Но большинство все же придерживается 180 град.

Этот вариант называется "На угад", потому МЫ ПРЕДПОЛАГАЕМ, что если станок при первой прокрутке колеса показал сильный дисбаланс — это означает, что самая тяжелая часть диска и резины находятся близко друг к другу. Соответственно их надо развести по "разным углам". Чаще всего при смещении шины на 180град дисбаланс уменьшается. Проблема в том, что наши предположения могут быть не верны и повернув резину на 180град мы получим еще больший дисбаланс. Если так случиться, то возможно проблема в шине или диске. (ниже мы об этом поговорим подробнее). А так же можно попробовать повернуть шину на другой угол.

Вообщем при таком варианте оптимизации дисбаланса мы достигаем не оптимального снижения дисбаланса колеса, но все же это лучше чем ничего.

2) Сложный и точный вариант.
Крутим на станке диск без резины. Вероятнее всего он имеет свой дисбаланс. Балансируем только диск без резины, клеим грузики. Далее одеваем на диск резину, накачиваем и снова на станок. На этом этапе мы имеем отбалансированный диск и неотбалансированную резину. После прокрутки колеса видим дисбаланс по резине и делаем пометки мелом в тех местах где имеются самые тяжелыем точки у резины. Снимаем колесо, разбортируем, сдвигаем резину относительно диска чтобы самые тяжелые точки резины встали напротив тяжёлых точек диска. Накачиваем колесо. Снимаем грузики, которыми балансировали только диск. Крутим и балансируем колесо.

Минус только в том, что придется потратить доп. грузики на балансировку диска.
Но, всегда есть вероятность собрать колесо с небольшим дисбалансом который вас устроит. Поэтому этот вариант можно модернизировать. И попробовать не тратить грузики. Для этого сначала крутим на станке диск без резины. Его в любом случае сначала лучше прокрутить без резины, чтобы проверить на сколько диск ровный после очередного сезона например. Помечаем на диске место дисбаланса. Собираем колесо, накачиваем, крутим. Если показания на станке нас не устраивают, тогда клеим на диск необходимое кол-во грузиков для балансировки только диска. Крутим колесо опять. Станок нам показывает дисбаланс уже по резине. Далее по разводим "по углам" точки дисбаланса диска и резины и балансируем диск.

3) Автоматический вариант.
Есть станки, у которых есть программа оптимизации дисбаланса. Правда и там придется побегать с колесом. Принцип следующий: станок запоминает значения первой прокрутки, запоминает значения второй прокрутки которая делается после смещения резины на 180град. Далее программа вычисляет оптимальное положение резины на диске, а точнее угол положения линии на резине относительно соска. (линия — та что чертится на резине напротив соска после первой прокрутки)
Видео с автоматической оптимизацией дисбаланса:

4) Вариант — "Желтая метка"
Условия необходимые для выполнения: диски и резина раздельно и на резине должна быть желтая метка обозначающая самое легкое место — это желтый кружок или треугольник.
При монтаже новой шины на диск, желтую метку нужно совместить с самым тяжелым местом на диске. Обычно это то место, где крепится ниппель. Но это не факт, поэтому чтобы это проверить, крутим отдельно диск. Помечаем на нем самое тяжелое место. Одеваем резину так, чтобы самое тяжелое место диска совмещалось желтой меткой на резине. Балансируем.

Недостаток этого варианта в следующем: Не на каждой шине есть желтая метка. Но даже, если у вас на диске есть желтая метка, может быть такое, что в нескольких сантиметрах от нее будет самое тяжелое место шины, просто оно не помечено. И наоборот.
Кроме того на шинах с пробегом эта желтая маркировка-метка не так актуальна, поскольку, как правило, при износе автошины её баланс смещается.
.

КАК У МЕНЯ ЭТО БЫЛО НА ПРАКТИКЕ

Все 4 колеса собирал по следующему принципу: крутил на станке диск без резины, помечал бумажным скотчем место дисбаланса, потом одевал резину на диск с таким положением, чтобы желтая точка на резине(самое легкое место) стояла рядом с самым тяжелым местом на диске.

1 колесо отбалансировалось сразу хорошо с грузиками 5/20гр.
2 колесо По этому колесу примечательно, что дисбаланса у самого диска нет. Станок показал 0/0гр. Как и на всех остальных колесах при сборке были совмещены желтая метка и сосок, но не смотря на это после первой прокрутки колеса показало 15/55. после смещения резины на 180град отбалансировалось с весом грузиков 5/10гр.
Третий и Четвертый диски нужно было править. Было небольшое радиальное биение. Правка дисков заняла в сумме 10 минут всего. Процедура не сложная. После этого —
3 колесо отбалансировалось хорошо с грузиками 5/20гр
4 колесо. С ним было больше всего возни. После первой прокрутки показало дисбаланс 0/50. Проворачиваем резину относительно диска на 180град и стало еще хуже 10/60. Что делать, опять приспускаем резину. поворачиваем на этот раз на 90град. — показания 25/45. Вообще не пруха. Похоже что, первое значение было лучшим. Поворачиваем снова на 90град, но с небольшим смещением, т.е. желтая метка была смещена на 15-20 градусов относительно соска… и хлоп — 20/20гр! Для проверки прокрутили еще раз — результат повторился. Вероятнее всего точка дисбаланса по резине была очень близко к желтой метке и мы в нее попали. Возни много, в этом и есть недостаток варианта оптимизации "На угад".
Примечание: обозначение дисбаланса: первая цифра по внутреней стороне, вторая по внешней (где спицы).
В результате, из-за оптимизации дисбаланса я заплатил на 600руб больше от предпологаемой суммы за шиномонтаж.

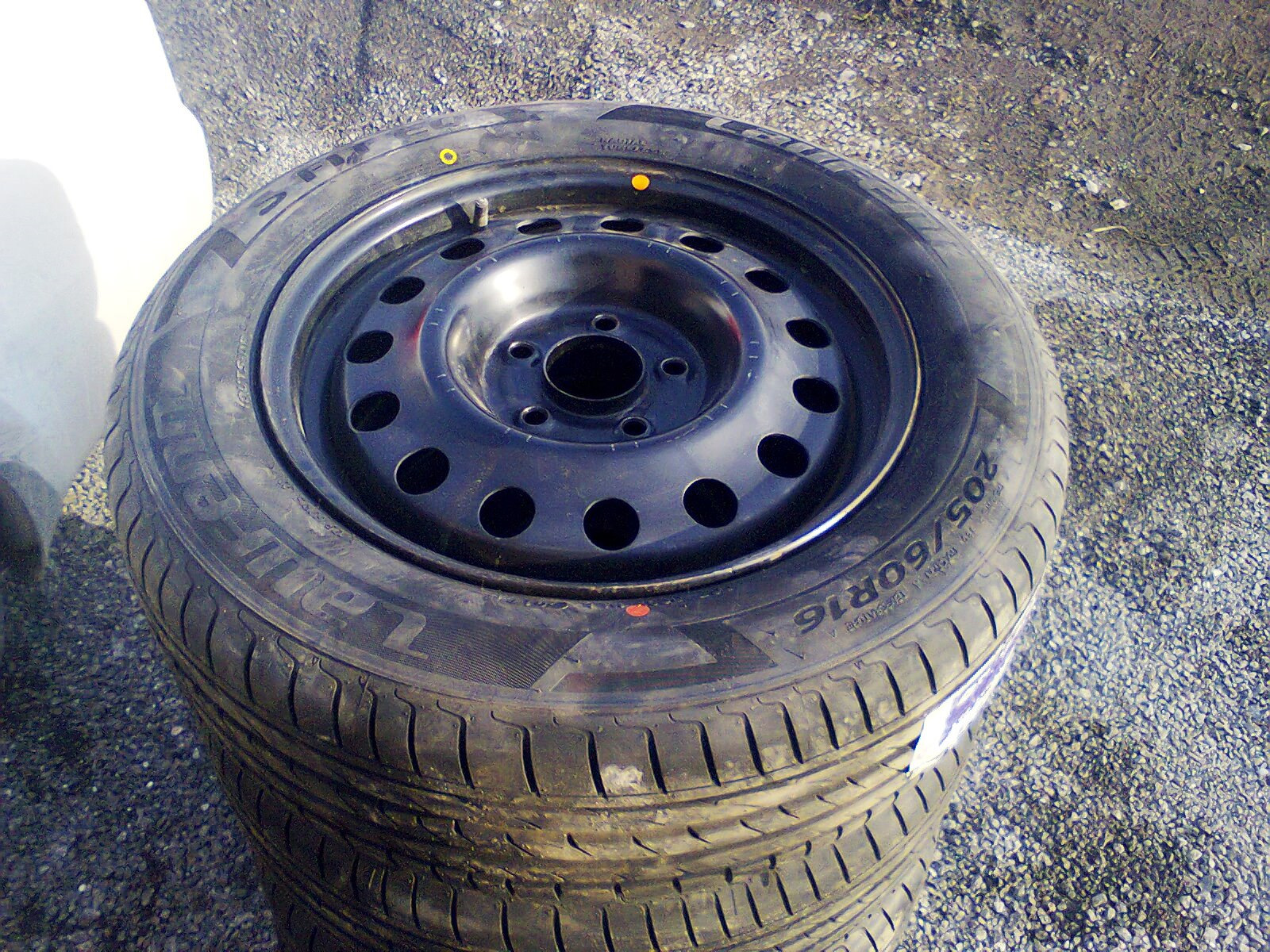

Колесо с оптимизацией дисбаланса выглядит так:

.

ЧТО ЕЩЕ НУЖНО ЗНАТЬ ПОСЕЩАЯ ШИНОМОНТАЖ

Оцените оборудование сервиса. Чем новее оборудование, тем точнее вам отбалансируют колеса. Старые станки видно не вооруженным взглядом. Так же не лишним будет узнать можель станка (обычно на нем написано большими буквами) и проверить по стоимости в интернете. Чем дороже, тем лкчше. Одними из основных проблем старых станков являются — износ посадочных конусов, в результате чего колесо крайне сложно повесить ровно на станке, в результате чего дисбаланс вычисляется не верно. Конуса периодически должны меняться на новые. Так же возможен износ подшипников вала на который крепиться колесо. В результате люфт вала приводит к искажению результатов балансировки. Если набивка грузиков производится на стенде, то вероятност люфта велика. По инструкции набивные грузики можно набивать когда колесо стоит на полу. На станке можно только закрепить грузик легким постукиванием. Забить окончательно уже сняв колесо. Проверить точность оборудования можно так. Зажать конусом колесо на станке, прокрутить, получить результаты, пометить на колесе точки дисбаланса, открутить конус провернуть колесо по оси на 180 грал и заново зажать конусом и прокрутить. Если показания расходятся более чем на 5гр. то это не точный станок.
Расположение станка. На точность балансировки влияет также способ и место, где установлен станок. Одно из требований по эксплуатации данного оборудования — наличие фундамента и жесткого крепления, которые не допускают появления вибраций станка при работе. Если жесткость не обеспечена, возможны искажения результатов измерений, а отсюда и неточность балансировки. Иногда оборудование может вибрировать и при наличии фундамента — например, если шиномонтаж установлен вблизи железнодорожной ветки или трамвайной линии. Проезжающие составы или трамваи являются источниками вибрации, которая и может повлиять на точность работы оборудования.
Оцените мастера. Шекельбе из чебуречной не лучший вариант )))
Калибровка станка. Спросите у мастера, когда последний раз колибровался станок. Станок должен калиброваться два раза в год (перед сезоном). Если станок не откалиброван или имеет изношеные элементы влияющие на точность балансировки, то на нем ваше колесо конечно отбалансируют и оно покажет 0/0, но по факту будет с дисбалансом. и если его повесить на более точный станок то он его покажет.
Фланцевый адаптер. Если вы сможете найти станок с фланцевым адаптером, считайте, что вам повезло. Фланцевый адаптер центрует колесо по крепежным отверстиям диска, что позволяет имитировать положение колеса на ступице автомобиля. По мере затягивания зажимной гайки, давление равномерно распределяется через пальцы фланцевого адаптера по крепежным отверстиям диска, и таким образом колесо садится на вал балансировочного стенда строго вертикально, в результате чего обеспечивается почти идеальная точность установки. А поскольку крепежные отверстия диска, как на стальных, так и на легкосплавных дисках более точны, чем центральное отверстие, то воспроизводимость параметров также значительно повышается. Фланцевые адаптеры являются одним из самых точных среди производимого на сегодняшний день оборудования. Но чаще всего на станках колесо центруется с помощью конуса.
Поддомкрачивание автомобиля. Домкрат необходимо установить на определенное место и убедиться в этом. Желательно использовать при этом резиновые прокладки, дабы не повредить кузов автомобиля.
Гайки, болты, секретки Мастер должен сорвать гайки балонником далее может откручивать пистолетом. Закручивать — пистолетом, но затягивать балонником. Это позволит лучше центровать колесо на ступице. Секретки откручивать и закручивать балонником. По крайней мере хотя бы при откручивании сорвать затяжку балонником, а при закручивании затянуть балонником. Наживление болтов производится вручную. Если болт пошел на перекос, то никакой инструмент это не «почувствует». Он «забьет» болт не по резьбе. Обтягивание происходит также вручную — крест-накрест. Нет надобности использовать трубы. Опускаем автомобиль и еще раз обтягиваем — до характерного металлического звука. Затягивать можно динамометрическим ключом. Он должен быть выставлен на необходимое усилие. Затягивается до характерного щелчка.
Чистка колес. Чистое колесо — залог того, что балансировка колеса произойдет более точно. Если колеса грязные их обязательно надо помыть. Если мастер пытается отбалансировать грязное колесо — бегите оттуда.
Отжим шины. Сначала отжимается наружная сторона, затем — внутренняя. Во время отжима важно обращать внимание на положение вентиля. На нем может быть размещен датчик давления. Если не проследить, то он может быть легко поврежден. Нельзя отжимать покрышку до самого конца — можно повредить. Немного отжал — провернул колесо на 90-120 градусов.
Радиальное и осевое биение. Перед шиномонтажем проверить диски. При необходимости произвести правку дисков. Во-первых после этой процедуры лучше отбалансируется колесо. Во-вторых не будет бить руль.
Рисунок шины. Может быть направленным. В этом случае вам должны собрать 2 левых и 2 правых колеса. Ассиметричный рисунок. На лицевой стороне должна быть надпись "OUTSIDE", на тыльной соответственно "INSIDE". Симметричный рисунок — собрать надо, что бы надпись о дате выпуска (например DOT1014) была на лицевой стороне.
Метки на шинах. Если есть желтые метки (самое легкое место ), то жёлтую метку сводят с вентилем, для оптимизации количества балансировочных грузов.
Демонтаж/монтаж шины. Шиномонтажный станок должен быть снабжен всеми необходимыми приспособлениями для качественного бортирования шин. Например, пластиковые накладки на все трущиеся детали. Лучше иметь, конечно же, станок-автомат, где есть функции фиксирования монтажной головки. В таком случае исключается возможность повредить диск. Так как при фиксации головки мастером, она автоматически отходит на 3-5 мм. Монтировки, используемые при бортировке, должны быть специально предназначенные для этого, то есть кончики у них должны быть загнуты под определенным углом. Также можно пользоваться специальными приспособлениями, которые значительно облегчают работу мастера. Это так назваемые мультироллеры, которые особенно актуальны при бортировке низкопрофильной резины.
Смазываение посадочного места шины. Смазывать шину перед бортированием надо только монтажной пастой, а никак не мылом, и уж тем более — машинным маслом, которое попросту разрушает покрышку.
Бортирование шины на диск. Для этого нужно, чтобы на лапе, которая висит над ободом, и лапах, которые фиксируют диск, имелись пластиковые защиты. Иначе могут поцарапать диск. Так же проследите чтобы при монтаже шины на диск мастер не поцарапал диск монтажкой.
Раскачка шины. просите "раскачивать" шину при монтаже до 4-5 атмосфер, а потом стравливать до рекомендуемого давления — это нужно, что бы шина "села на место" сразу, а не в процессе обкатки и соответственно не пришлось 2 раз балансировать колёса. Мастер должен знать, либо знать, где посмотреть рекомендуемое давление. Рекомендуемое давление показано на крышке заправочного бака автомобиля, или — на арке водительской двери
Снятие старых грузиков. Обязательно перед балансировкой снять старые грузики.
Внесение в програму точных размеров диска. Для проведения точной балансировки программа станка должна располагать данными о размере диска — диаметре, ширине, внутреннем вылете до первой плоскости коррекции. На полуавтоматическом оборудовании эти данные вносит сам балансировщик, обмерив диск специальными линейками. Некоторые «спецы» либо вообще этого не делают, либо устанавливают размеры «на глаз». Если обмеры проигнорировали, стенд определяет величину дисбаланса и контрольные места с большой погрешностью, что и является причиной биения колеса на высоких скоростях. Дорогостоящие станки-автоматы определяют размеры самостоятельно, но только после того, как оператор дотронется специальными щупами до контрольных точек диска. Если он не сделал этого, результат балансировки, как и в предыдущем случае, может оказаться неточным. Например, если не верно внесена ширина диска, то по внешней кромке диска будет не верно рассчитано кол-во грузиков. На внутреннюю кромку этот параметр не влияет. Если не верно внесен диаметр диска, то не верно рассчитывается плечо силы и последующие вычисления с кол-вом грузиков.

Типы грузиков. Бывают набивные и самоклеящиеся. Чем дальше от оси вращения колеса находится балансировочный грузик, тем большую величину дисбаланса он может компенсировать. Поэтому для устранения одной и той же величины дисбаланса требуется меньший вес набивных грузиков по сравнению с самоклеющимися грузиками. Тут уже каждый сам для себя выбирает какой тип грузиков ему использовать. Я лично за красоту и только за самоклейки. Набивные портят диск и даже набивка их на внутреннюю кромку диска для меня как серпом по яйцам. Нужно попросить мастера использовать тот или иной режим при балансировке. Если используются самоклеющиеся грузики, проследите, чтобы места установки были обезжирены.
Для фетишистов типа меня существуют цветные грузики, но в подавляющем большинстве о них даже и не слышали. Когда я прозванивал шиномонтажки с вопросом -"У вас есть черные грузики?", мне отвечали — "А такие бывают?".

ALU1, ALU2, ALU3 — режим балансировки, в котором указаны типы грузиков и их расположение на диске. Варианты режимов: набивной внутрений/набивной внешний, набивной/самоклеящийся, самоклеящийся/набивной, самоклеящийся/самоклеящийся, и бывает еще балансировка только одним грузиком по центру диска, но используется крайне редко.
Баланс колеса в сборе, в большей степени зависит от шины, а не геометрии колесного диска. Это объясняется просто: большее влияние на баланс оказывают наиболее удаленные участки собранного колеса. И соответсвенно, чем больше колесо в окружности тем сложнее его отбалансировать, т.е. оно требует большего кол-ва грузиков. По понятным причинам баланс диска проверить проще чем баланс шины. Поэтому если диск не имеет сильного дисбаланса и диск ровный. но в результате балансировке колеса в сборе станок показывает дисбаланс с высокими показаниями и оптимизация дисбаланса не помогает, то вероятнее всего проблема в шине. Либо брак, либо не правильное хранение шины или колес.

Количество полосок грузиков. Не допускается клеить грузики так чтобы они распологались по одной стороне диска (например по внешней) и уравновешивали друг друга. т.е. грузики не должны быть друг на против друга.

Хотя…
можно и шину отбалансировать )))) смотрим:

B завершение. Балансировку колес желательно проводить через каждые 10 тысяч километров пробега и обязательно после ремонта колес или сезонного демонтажа шины
