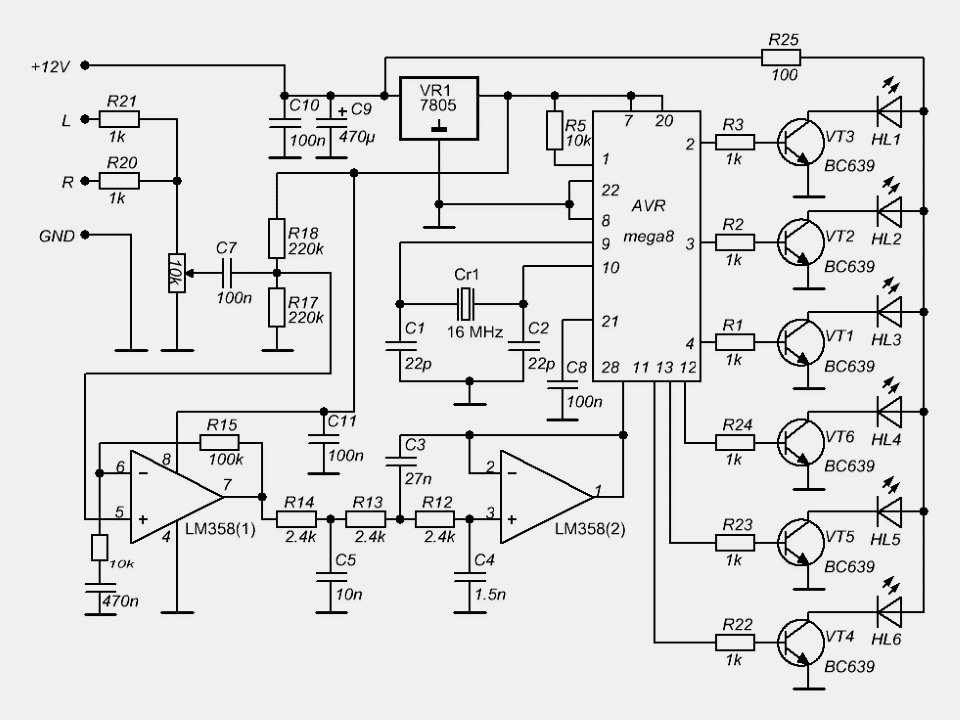

Сделал цветомузыку. Данное устройство можно подключить к линейному выходу компьютера, плеера, радио. Делал по этой схеме

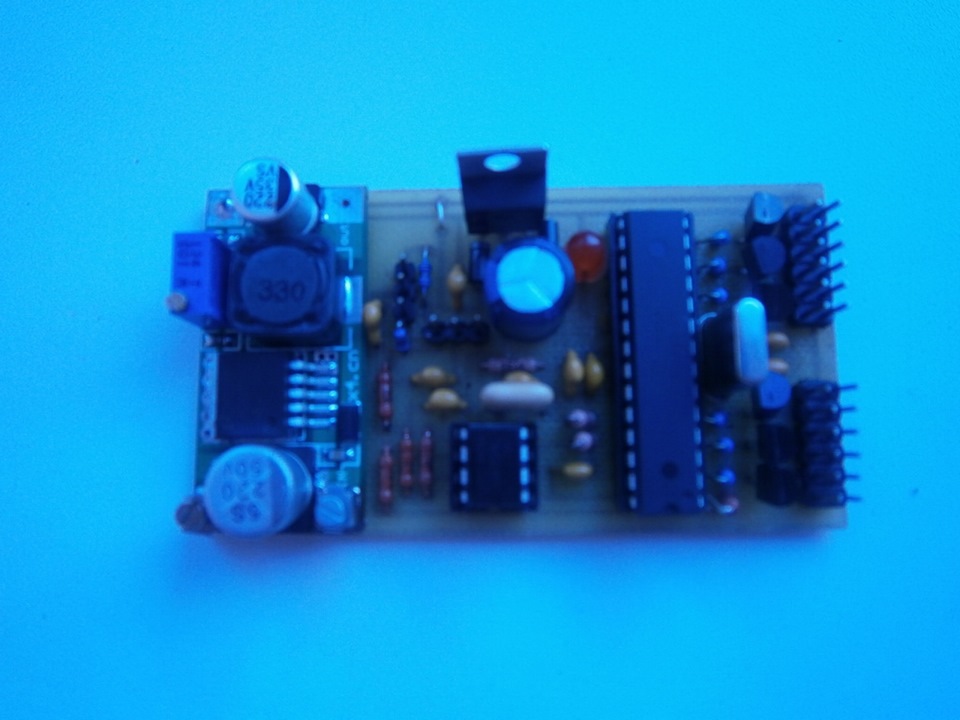

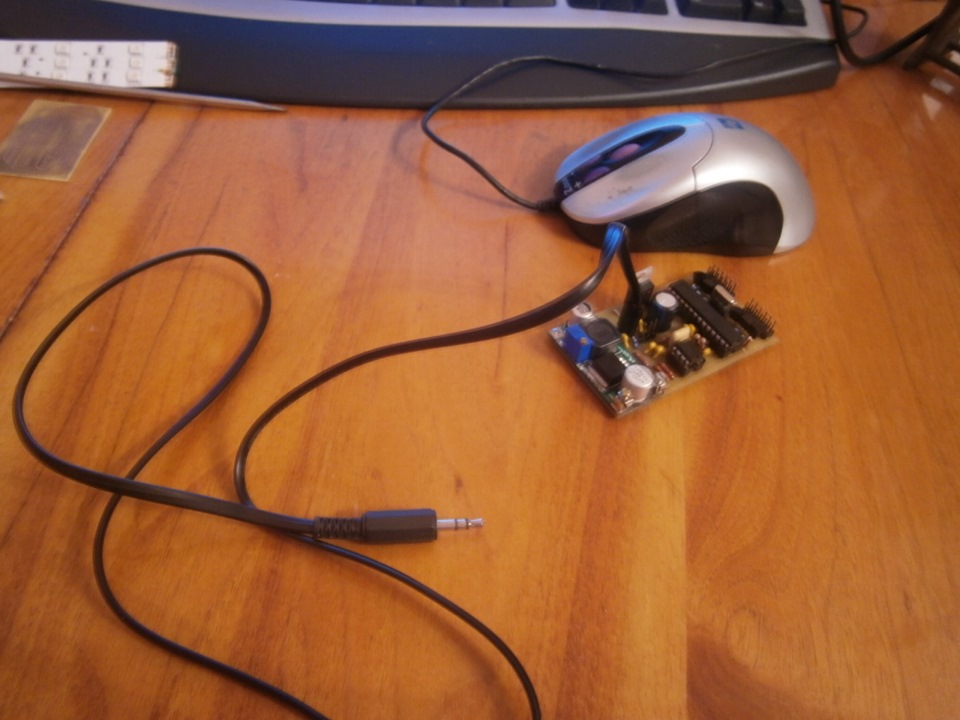

Фото готового устройства
Больше писать то и нечего, так что смотрим видео
DriveOn Lada Vesta =Белая ласточка= (DriveBefore Lada 2113 черная ласточка)
Цветомузыка (6 каналов) на микроконтроллере Atmega8
Comments 29
Конечно прошивал)))
2 раза собирал эту схему. И оба раза не заработала. Хотя все пишут что схема рабочая, так и не смог найти причину
Схема рабочая, видимо дело не в ней))) ты хоть микроконтроллер прошивал?
лента SMD 5050 60LED/m IP65 12V RGB
ты не понял. Это ведь не ргб контроллер, а цветомузыка. свтодиод ргб smd 5050 состоит из трех светодиодов: красный, зеленый, синий и при сочетание этих цветов можно получить любой цвет радуги и их оттенки. теперь представь, что ты этот один чип подключил к трем каналам цветомузыки, при чем каждый канал будет выдавать свое напряжение, тогда чип будет светиться не понятно как. Правильнее будет подключить три ленты разных, по ленте на канал, вот тогда будет нормальный эффект
ок понятно, буду думать ! спасибо за помощь! нужно именно под RGB, три ленты не вариант.
да не за что
xBORISICHx
ты не понял. Это ведь не ргб контроллер, а цветомузыка. свтодиод ргб smd 5050 состоит из трех светодиодов: красный, зеленый, синий и при сочетание этих цветов можно получить любой цвет радуги и их оттенки. теперь представь, что ты этот один чип подключил к трем каналам цветомузыки, при чем каждый канал будет выдавать свое напряжение, тогда чип будет светиться не понятно как. Правильнее будет подключить три ленты разных, по ленте на канал, вот тогда будет нормальный эффект
а все-таки по сколько светодиодов на канал можно зацепить ? и какие ? заранее спасибо.
количество светодиодов зависит транзистора на выходе, т.е. от желания
в ленте так оно и есть, четыре вывода +общий, -R, -G, -B, то есть в одном корпусе три кристала, можно включить каждый отдельно.
тут я понял два канала по три цвета?
тут 6 каналов: 2 высокая частота, 2 средняя, 2 низкая
aleks85654
тут я понял два канала по три цвета?
если ргб ленту подцепить, то какой цвет будет получится, я не знаю, думаю ерунда будет. Нужно чтобы каждый цвет отдельно светил
а этот на сколько рассчитан ?, мне надо по 2,5 метра на левый и 2,5 метра правый канал .Возмежся за изготовление, цена устраивает!
для инстала моего авто надо, китай брать не хочу, горят на ура!
именно под РГБ ленту? какой длинны лента будет? Цена 1000р
кто бы мне такую сделал?
можно сделать так то
цена вопроса ?
xBORISICHx
можно сделать так то
по времени не ограничено
с превеликим удовольствием купил бы такую штуку под RGB ленту! А так вообще круто получилось.
Супер! мож поделиться инфой про этот девай. точнее хемкой и прошивкой или может источник не далеко. а то надоела на транзисторах. охота менее громозкую сделать
audiofill.ru/cvetomuzyka-na-mikrokontrollere-atmega8.html ну вот тут к примеру посмотри. А так поиск Гугл великая штука )))
Гугл то да мега знающий))) только он что то мне не особо помог(
юлян, тут точно нужно голову и руки из нужного места=)
ну да
Нормуль сделал.
спасибо
Отлично!
