Всем привет!

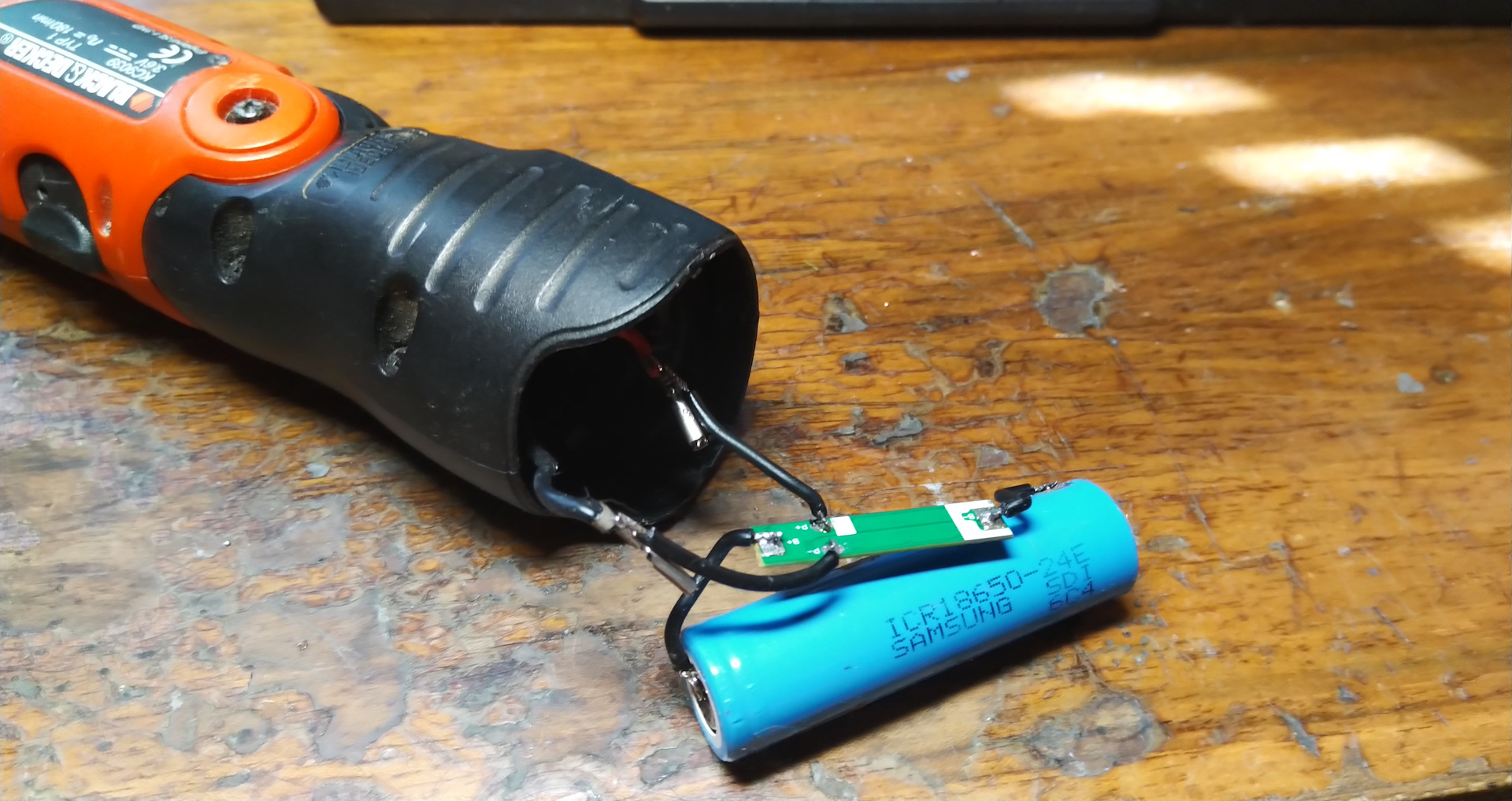

Вдохновившись опытом перевода на "литий" шуруповерта, аналогичным образом перевел и винтоверт. Сначала было не очень понятно влезет ли аккумулятор по длине, но это было пустое волнение :-) Все прекрасно помещается :-)

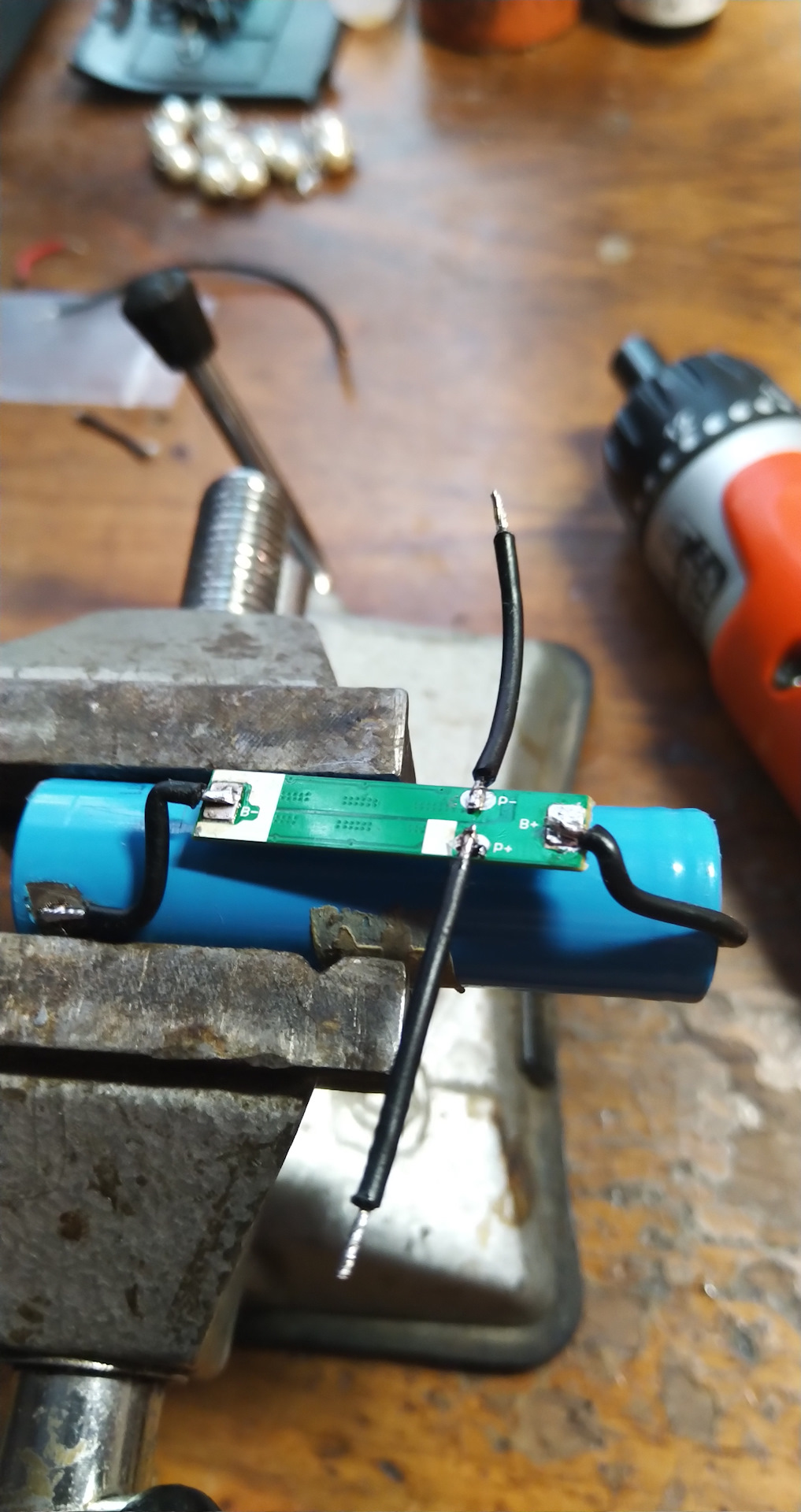

Единственное с чем облажался, сначала купил плату на 1S 5A (она на фото, не тянула она винтоверт и сразу вставала в защиту), заменил на 1S 15A (стало все отлично).
Цена вопроса: 27 руб (не считая 23 руб потраченных на неправильную плату)

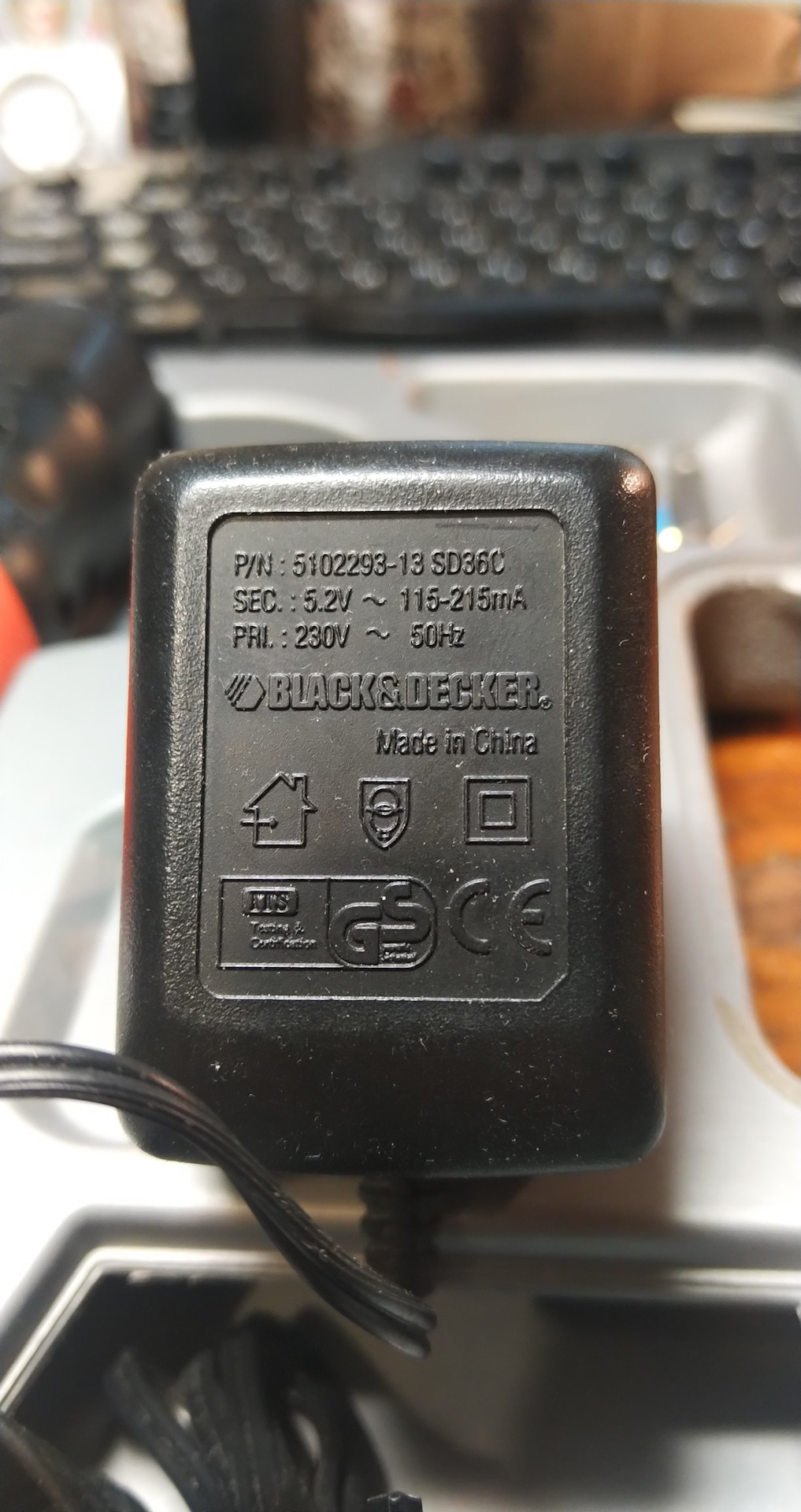

p.s. Спустя время, я обратил внимание, что штатный БП выдает 5.5 вольт ПЕРЕМЕННОГО напряжения. А к балансиру надо постоянное. => значит внутри есть какой-то выпрямитель. Тут трудно оказаться неправым…на 5-ой фотке я жалом отвертки указываю на диод под термоусадкой, замер напруги показал что с него выходит всего-то 2.5 вольта, этого мало для полноценного заряда. Выдрал диод. И прифигачил понижайку с алика с напаянным небольшим диодным мостом (первым попавшимся под руку, мост — он и в Африке мост и пофиг что он 2А 600В). С понижайки выходит 4.06 вольта. Понижайка тут нужна скорее в роли стабилизатора. Ну норм. — НО ЭТОТ ВАРИАНТ НЕПРИГОДЕН — понижайка после заряда высасывает аккум!
p.p.s НО ЕСТЬ СПОСОБ ЛУЧШЕ — последний вариант — вот такая спецом для этого заточенная платка. (см.последнее фото — проверяю как работает + допаял двухцветный светодиод с того же алика, под него есть штаные отверстия)
Резюмирую: Русский рукожёп и китайский бракодел — братья навек!
Comments 37
что за приблуда припаяна к плате? куда от нее идут провода? и подойдет ли оригинальный блок зарядки?
как я понимаю, приблуда — диодный мост (маркировка видна) и с него на вход переменки провода на разъем питания\зарядки, т.к. с родного БП идет переменка.
спасибо за ответ. я в этом не бум бум, но руки о куда надо растут. увижу, покажут, повторю)) этот мост подойдет? www.chipdip.ru/product/d2…000-shindengen-8001934581 просто как на фото я не нашел.
подойдет, там любой подойдет, напряжение с БП всего около 5 вольт переменки
Спасибо большое. Плата едет из Китая, мост буду покупать. Батарею возьму как у Вас на фото. Будем пробовать.
Slwvag
подойдет, там любой подойдет, напряжение с БП всего около 5 вольт переменки
Все приехало. Своими кривыми ручками спаял как на картинке, все работает при зарядке горит красный диод, после 8 часов зарядки так же красный и горел, не знаю должен ли он менять цвет. Все работает спасибо за статью!
Мои поздравления! я сам не помню что там со штатным светодиодом, но вроде как красный должен гаснуть (и кажется менять цвет на синий, но это не точно). Я допаивал свои двухцветные. Меняет на зеленый (последняя фотка).
там достаточно дохлый ампераж от штатного БП и зависит от емкости аккума, поэтому время полной зарядки может варьироваться (слово-то какое!) в широких пределах.
Полезная информация, точно такой же лежал 25 лет без дела))) Дал вторую жизнь! Спасибо!
Я находил тройной аккум на Али, но там в комментах народ пишет что угол спайки не подходит, не лезет батарея в рукоятку, другие пишут что всё норм, кароч, голову уже сломал. Да я и не очень спец в таких вопросах.
Извините, а аккумулятор какой в этот аппарат идёт? У меня тоже сей инструмент с 2000 года где-то, вот пришла пора. У мастеров спросил, что сейчас могут посоветовать, сказали что по качеству с нашей фирмовой отвёрткой ничего и рядом не стоит)) даже супер-брендовые девайсы.
Я уж точно не помню. Помню только что вроде пара NiCd.
Хочу поблагодарить за наглядный мануал! Возник вопрос, каким образом ориентируетесь на сколько заряжаны АКБ при постановке на зарядку? Условно: три часа и это +- 100?

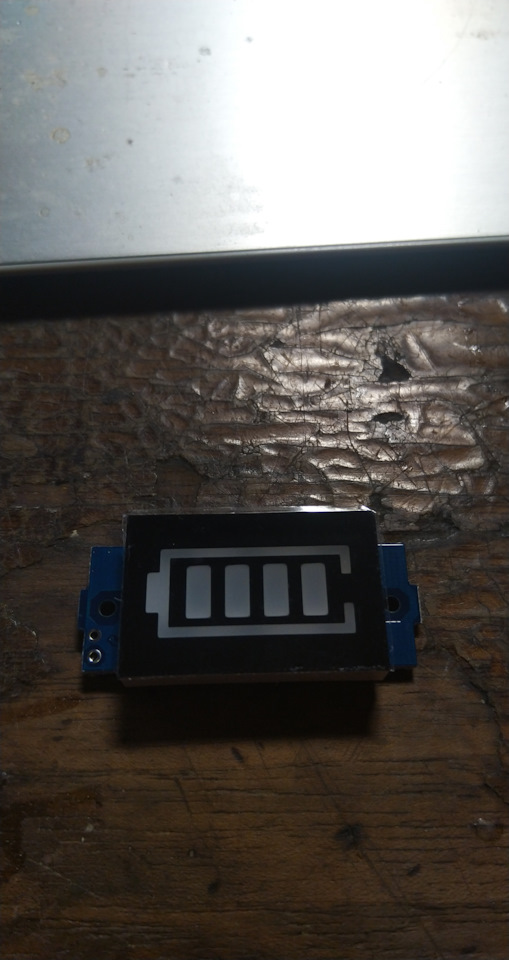

да никак не ориентируюсь, обычно ставлю на ночь и все ))) в принципе можно прикинуть исходя из мощности зарядки и емкости аккумулятора. На моей фотке аккум 24Е — 2400 mah, ну он б.у. и старый, хорошо если в нем осталось 1500 mah. Не помню надпись на штатной зарядке, но допустим 100 mA, итого 15 часов получается. Это я для примера, и все очень приблизительно. Можно на Али купить индикатор заряда например (типа как на фото). Но тут уже встает вопрос об овчинке и выделке ))
тут наверное эта тема ближе www.drive2.ru/b/529081972702577523/
на всякий: при параллельном соединении аккумов увеличивается мощность, при последовательном — вольтаж, можно комбинировать
Читал и смотрел как делают ( для замены умерших батареек к ушм, шуроповертов, отверток.).Держу как запасной вариант. /// Пока жду что скажет зарядка, потихоньку напряжение растет. Погоняю до завтра .

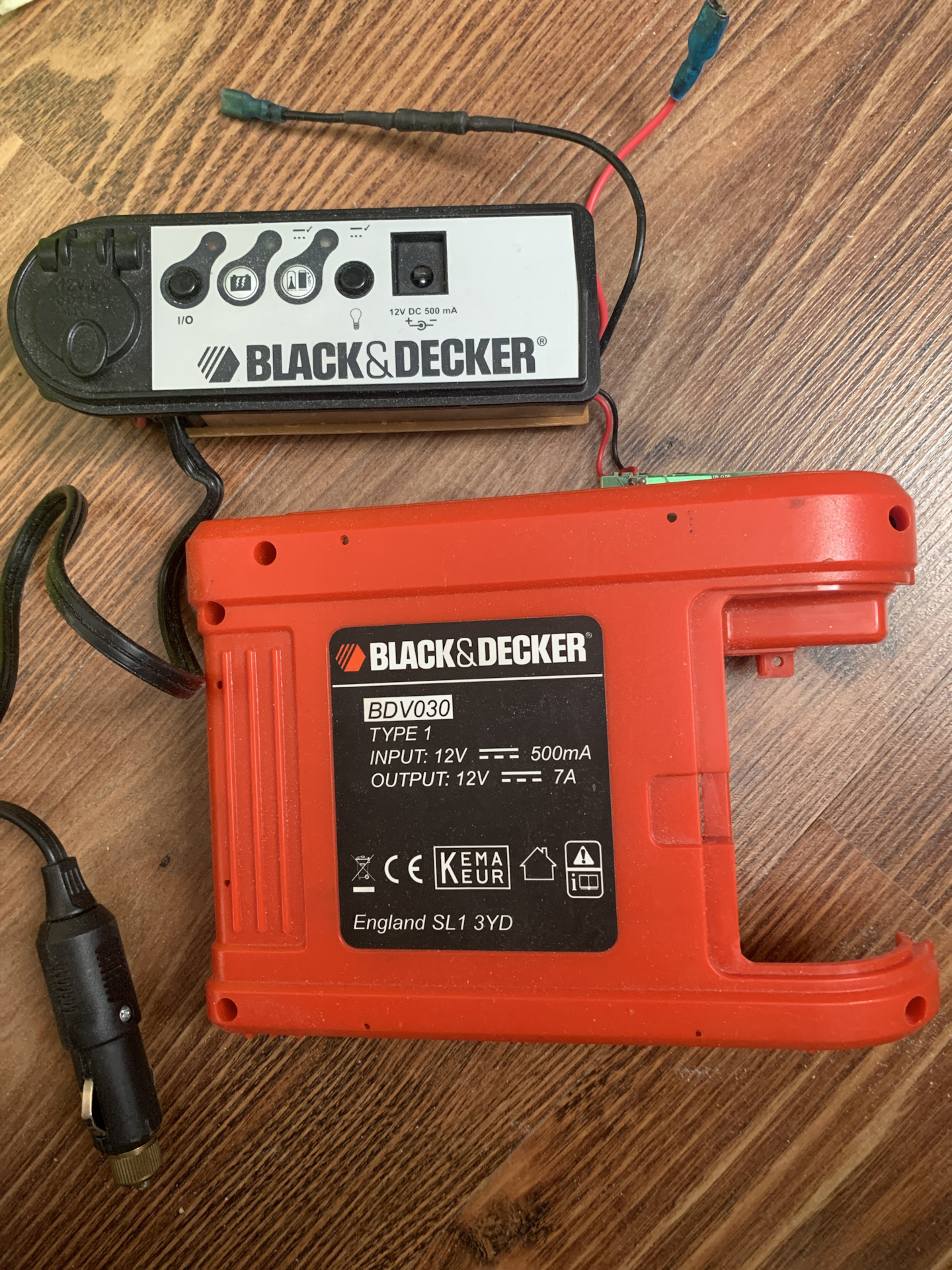

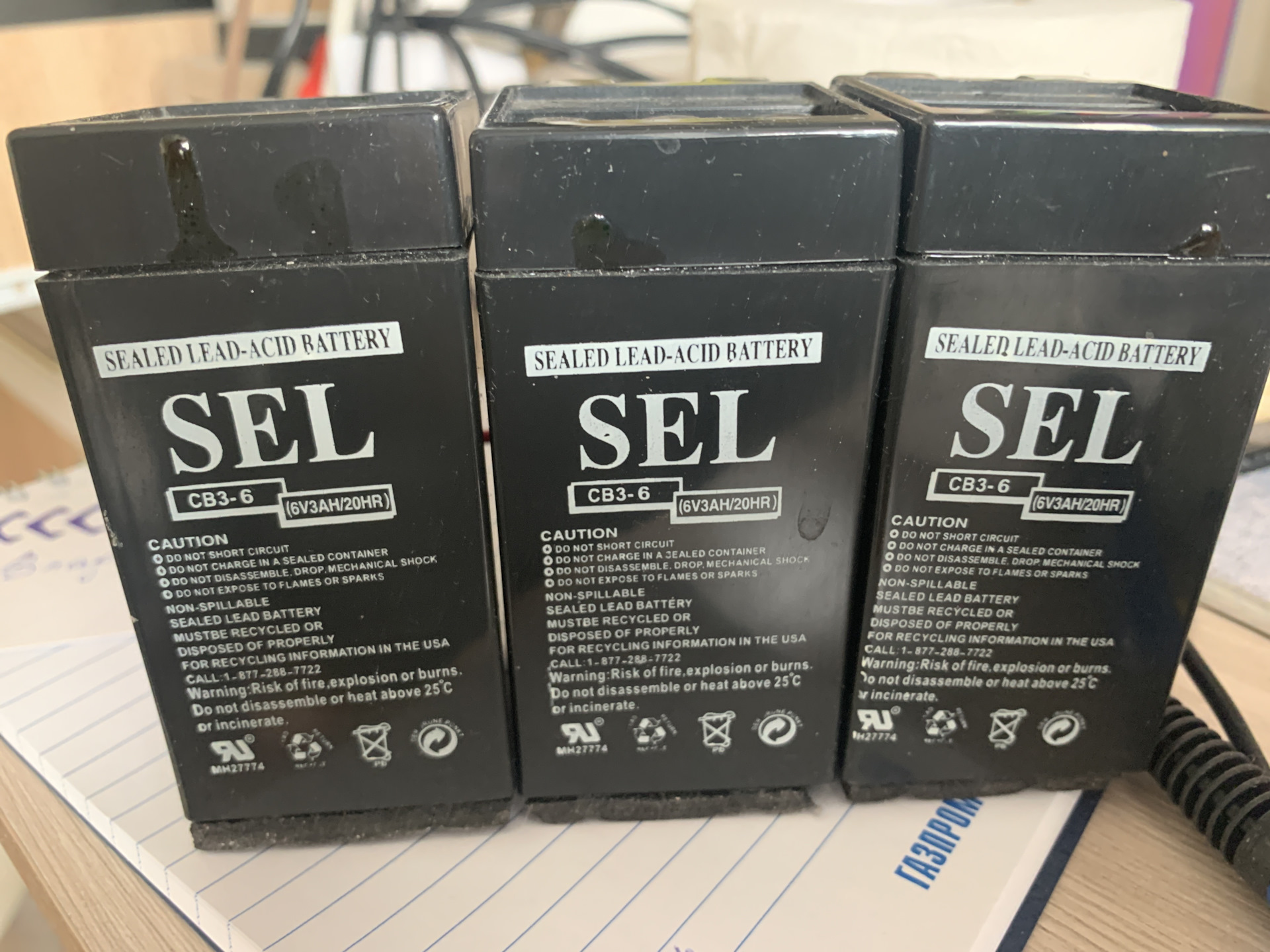

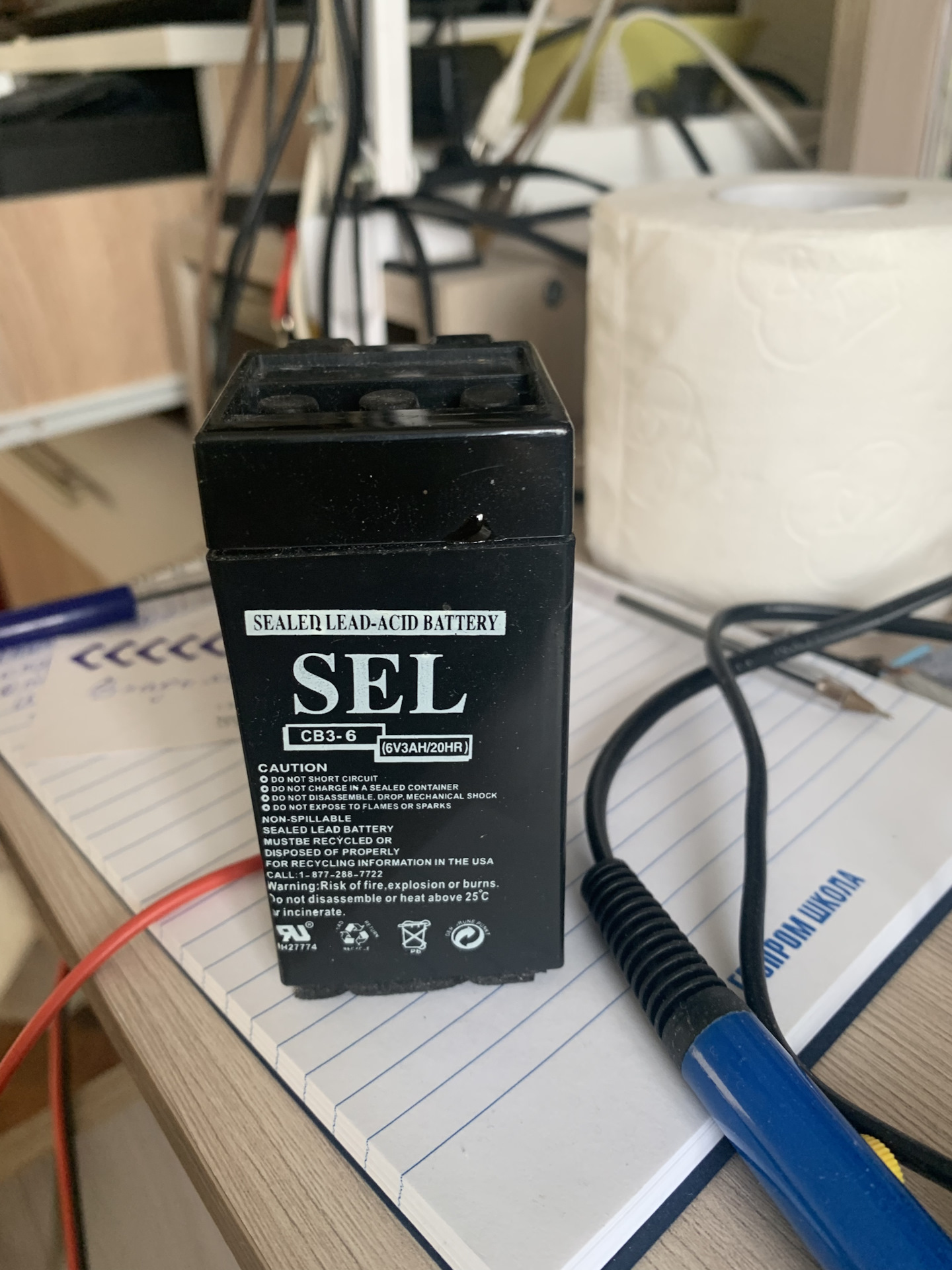

Всем привет, нужен совет . Есть пуско- зарядник БлэкинДэкер- умерли от старости аккумуляторы( 3 штуки 6 вольт 3 ампер часа- подсоединены последовательно) таких батарей по габаритам не нашёл . Как собрать на современных аккумуляторах и подключить плату ВМС.
Спасибо. Тоже заказал такую плату, а то лежит разряженная приблуда без дела. А чем его правильно заряжать? Ведь для лития нужен другой зарядник. И ещё бы индикатор заряда не помешал. Сам не знаю как сделать, только по инструкции могу спаять
я заряжаю той же штатной зарядкой, и нет проблем. Впервые слышу чтоб нужен был другой зарядник, вся ж логика баланса и т.д. в этой плате.

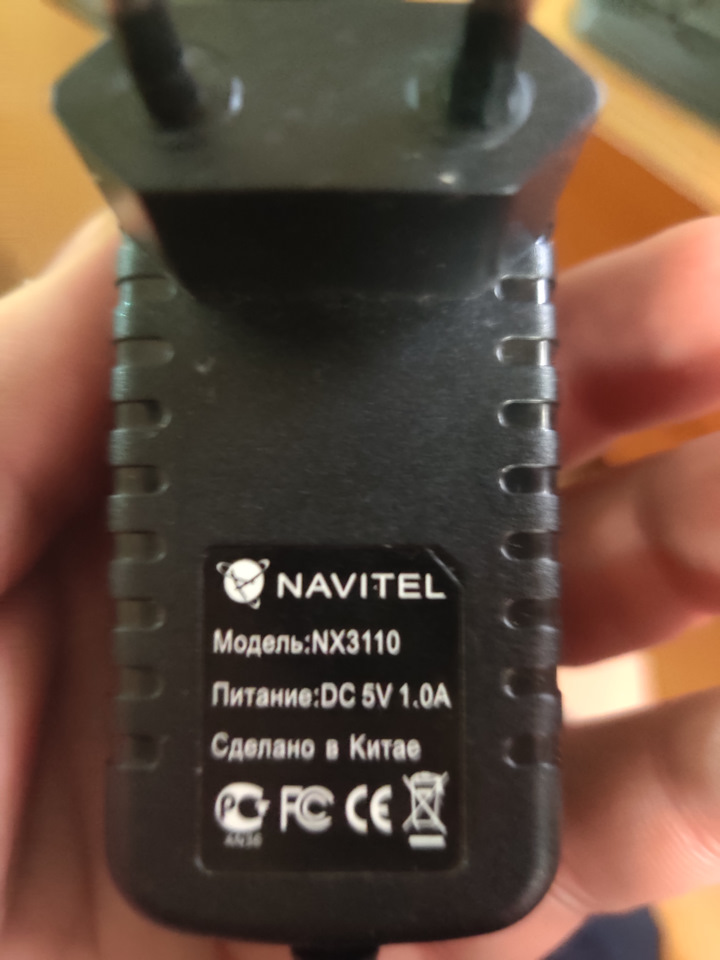

а какой был родной зарядник? Мне достался с таким
Если не забуду, вечером сфоткаю. На вид штатный ничем не лучше.
Vlad5016
а какой был родной зарядник? Мне достался с таким
Slwvag
я заряжаю той же штатной зарядкой, и нет проблем. Впервые слышу чтоб нужен был другой зарядник, вся ж логика баланса и т.д. в этой плате.
Спасибо за гайд, такой же шуруповёрт достался без аккумулятора, по вашему руководству успешно переделал на литий.
Ну отлично! Рад что мои опыты пригодились.
Осталось все разобрать чтобы смазать вал, а по по часовой с натягом идёт, не разбирал?
неа, ничего не делал
Мне нравится данная техника, в свое время хилти хвалили топа неубиваемая, но я скажу что блек тоже )) он у меня с 2002 года
этот у меня года с 2003-2004
Это он от одной 18650 работает? На долго заряда хватает?
да, от одной, в принципе больше не надо, вопрос в емкости аккума, можно попробовать 2 запараллелить — мощность*2
Блин, а я банки искал сначала с Али заказал по ошибке пришли три бочки чуть больше размером, потом в Москве нашел которые аналогично штатным, купил на Али плату для пайки аккумуляторов, в итоге при подключении сгорела сначал одна дорожка, пропаял, потом другая, в итоге открыл спор пусть бабло возвращают!
Пусть возвращают! Однозначно! (с)
Сделал все как описывается. Все с первого раза получилось, все работает. Одно жаль, не вижу как эту статью как-то сохранить, ведь понадобится еще раз, чувствую!Ж-)
Внизу есть флажок "сохранить в избранное"
