Дисковые тормоза с плавающей скобой могут быть двух видов/типов/стилей, это ATE(TEVES) и TRW(LUKAS).
Отличаются они устройством направляющих гильз (guiding pins). В системе ATE(TEVES) направляющие гильзы открытые, в системе TRW(LUKAS) — они под пыльником.
Отсюда первое принципиальное правило:
ATE(TEVES) — не подлежат смазыванию
TRW(LUKAS) — смазываюся
Что такое направляющие и какие они бывают, подробно описано у Docent86 FAQ Что такое направляющие
С суппортами TRW(LUKAS) Style все понятно, направляющие в них под пыльником, и со смазкой все однозначно, смазывать! Такие суппорты, как правило, стоят на задних дисковых тормозах Skoda, VW и некоторых моделях передних дисковых тормозов.
Как правильно смазать направляющие читаем здесь:
Что делать если заклинили направляющие суппорта
Суппорт TRW(LUKAS) Style на задних тормозах Octavia A5
В живую
Единственное, не забываем, при работе с поршнем в заднем суппорте его вкручивать. Такой приспособой:
Более подробно о механизме в Ликбез по суппортам или перепись мужиков сообщества
А с суппортами ATE(TEVES) style до сих пор не все разобрались, кто-то смазывает направляющие, потому что есть пакетик со смазкой в рем.комплекте. Кто-то убежден, что все что движется, должно быть смазано. Конечно, если есть желание, то можно смазывать регулярно, только бы не забыть про них. Иначе, может быть так — Обсуживание направляющих передних суппортов. Исправляем официалов. . Но, если делать все по инструкции, то, от замены до замены колодок, в тормоза можно не заглядывать.
Замена передних тормозных дисков 288, накладок и втулок направляющих.
ATE Ceramic. Замена (смена) колодок. Впечатления.
Суппорт передних дисковых тормозов ( Front brake caliper) у Октавии А5, ATE(TEVES) style сalipers.
На схеме:
На авто это должно выглядить так:
В суппорте ATE(TEVES) style, направляющие гильзы (guiding pins) совершают движение в резиновой втулке. Смазка там не предусмотрена. А ремкомплект выглядит так:
Больше про ремкомплекты ATE у Docent86 Втулки и направляющие суппорта Ate
В некоторых вариантах, в резиновых втулках имеется тефлоновый вкладыш скольжения (teflon sliding inserts), например, VW Golf Mk2.
На схеме это выглядит так:
Ремкомплект от ATE для таких суппортов выглядит так ( на примере 239X10MM 4/100)

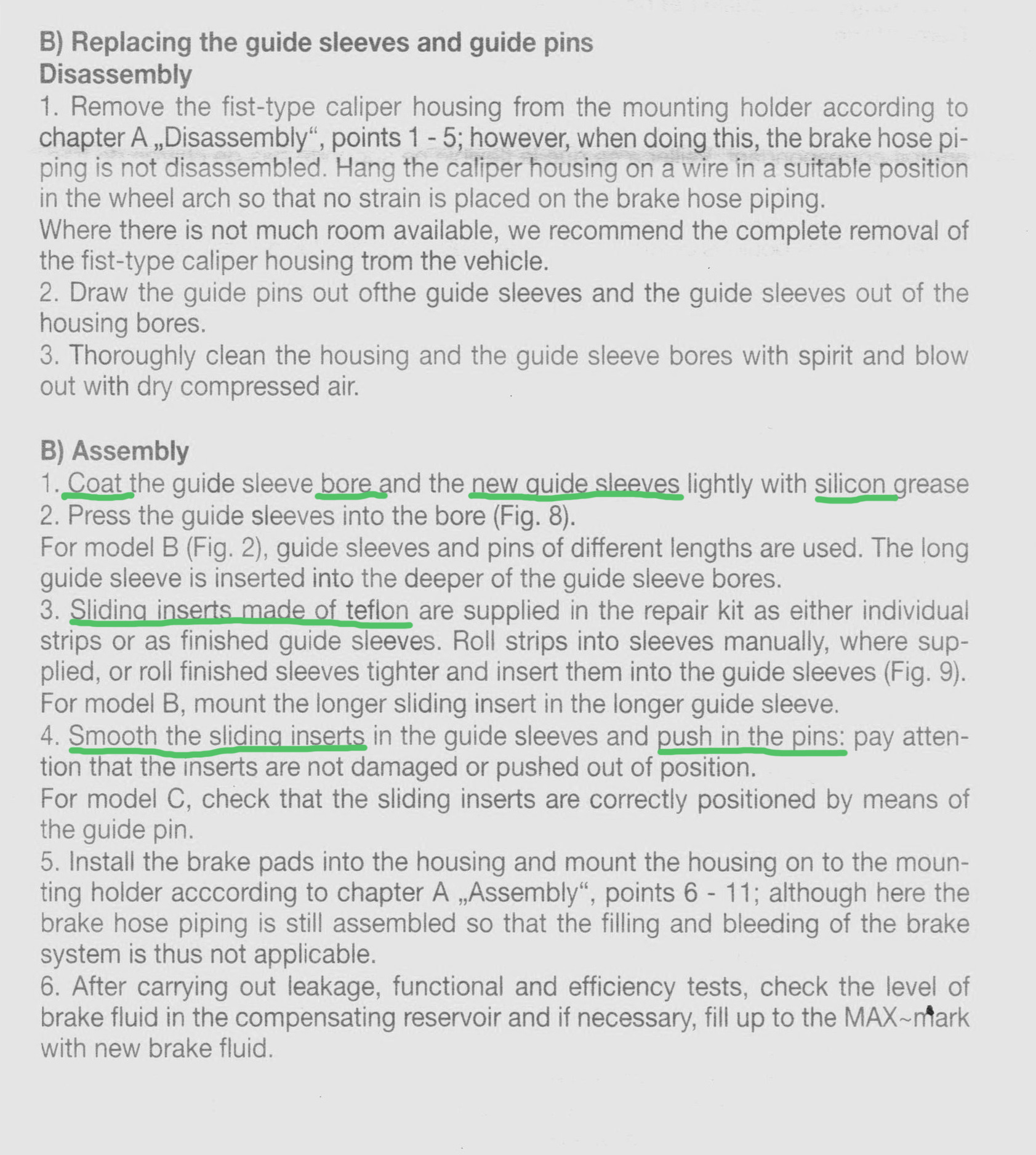

В этих наборах от ATE смазка не идёт. Единственное упоминание о смазывании, это в инструкции, и то, только селиконовой, посадочное место в суппорте для безопасного монтажа резиновой втулки.
