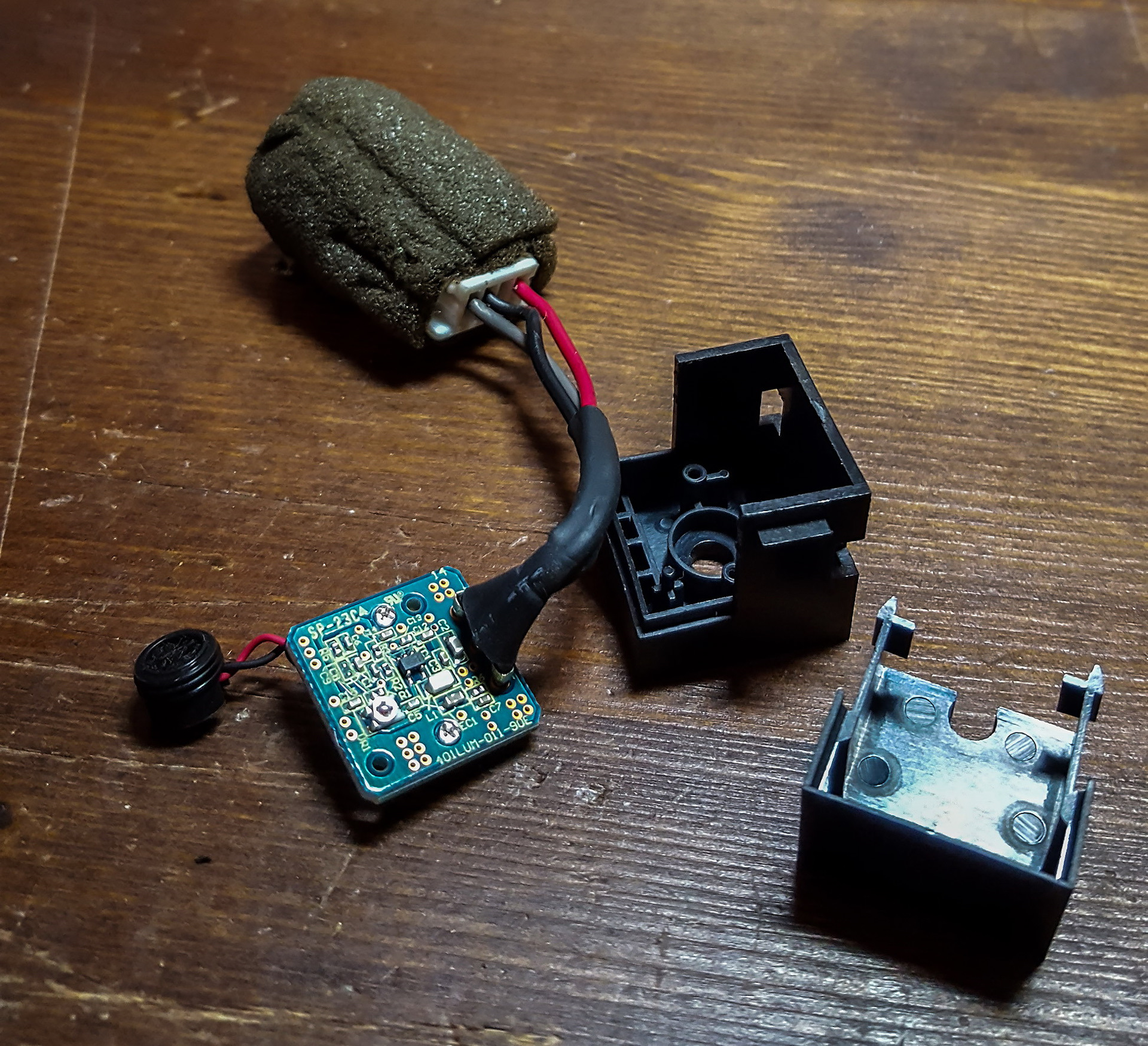

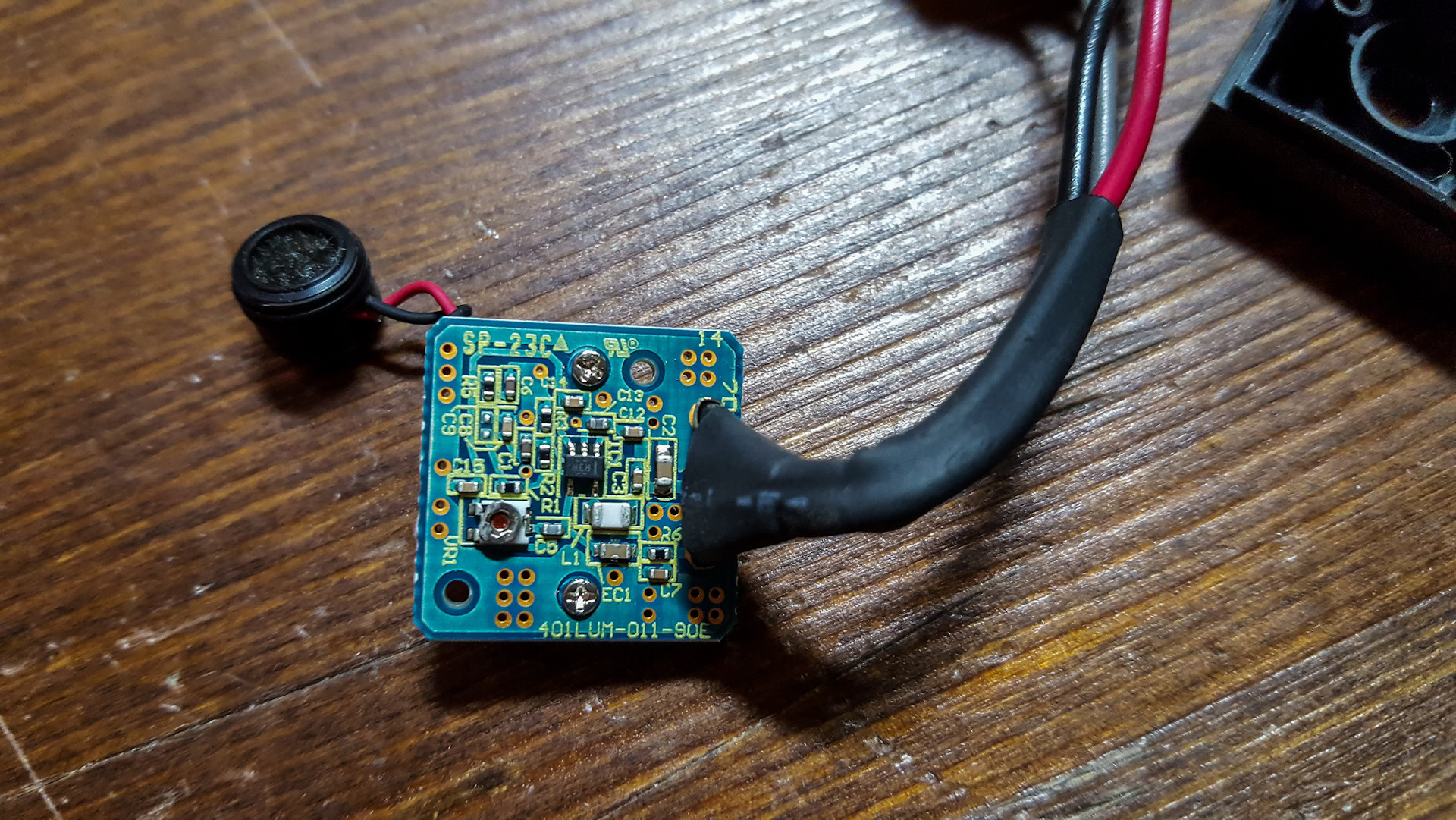

Всё началось с того, что поменял штатную магнитолу на продвинутую с под ANDROID. Слышимость со встроенного в магнитолу микрофона практически никакая, надо орать в ГУ и я полез искать штатный, с которого слышимость была великолепная! Вскрыв коробочку обнаружил там целую плату
Схема построена на базе операционного усилителя. судя по маркировке R3R — это LMV321IDCKR с рабочим напряжением 2,7-5В

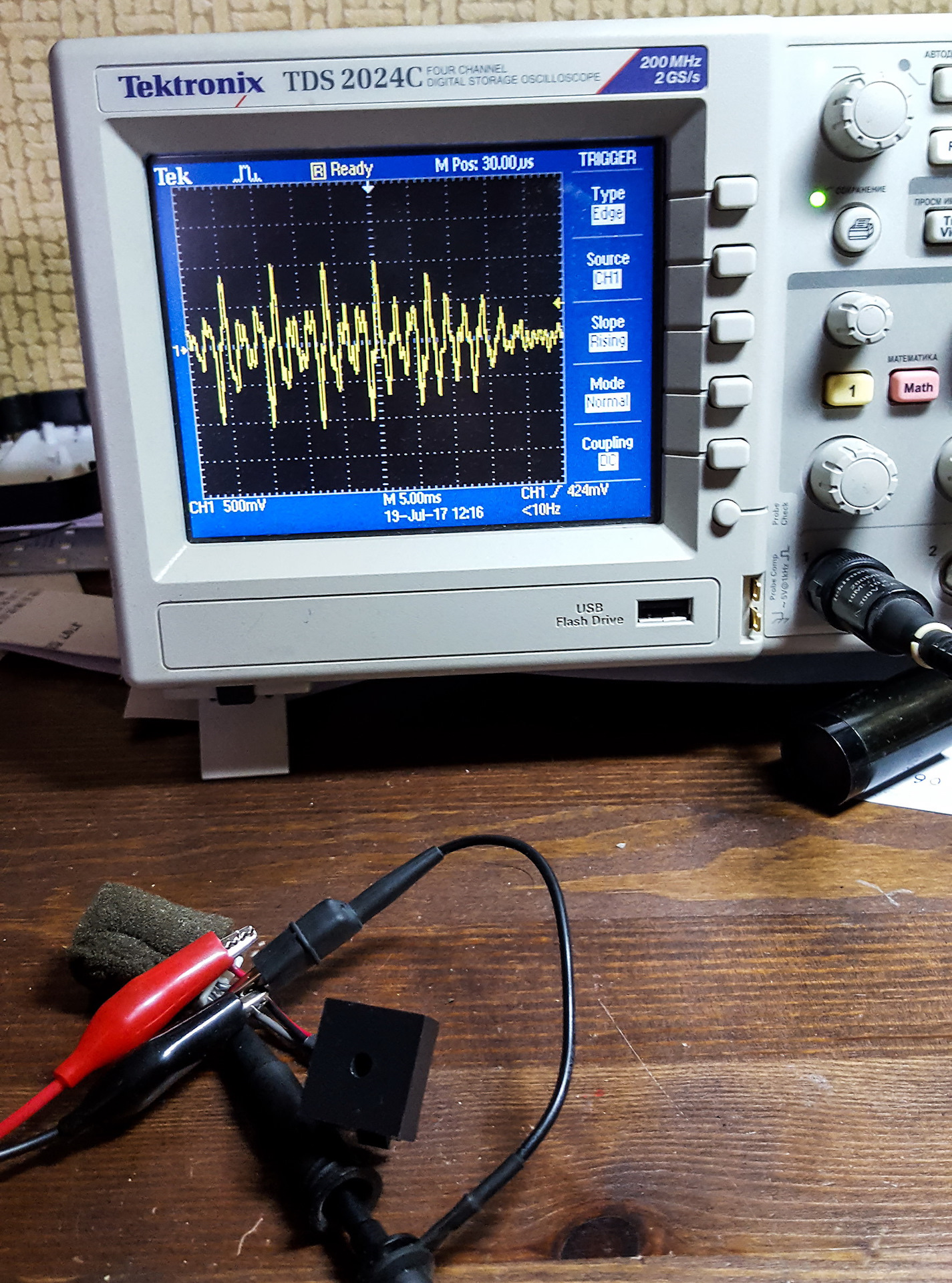

Подаю с блока питания 5В, при нормальном разговоре на выходе хороший сигнал с амплитудой как минимум 1В

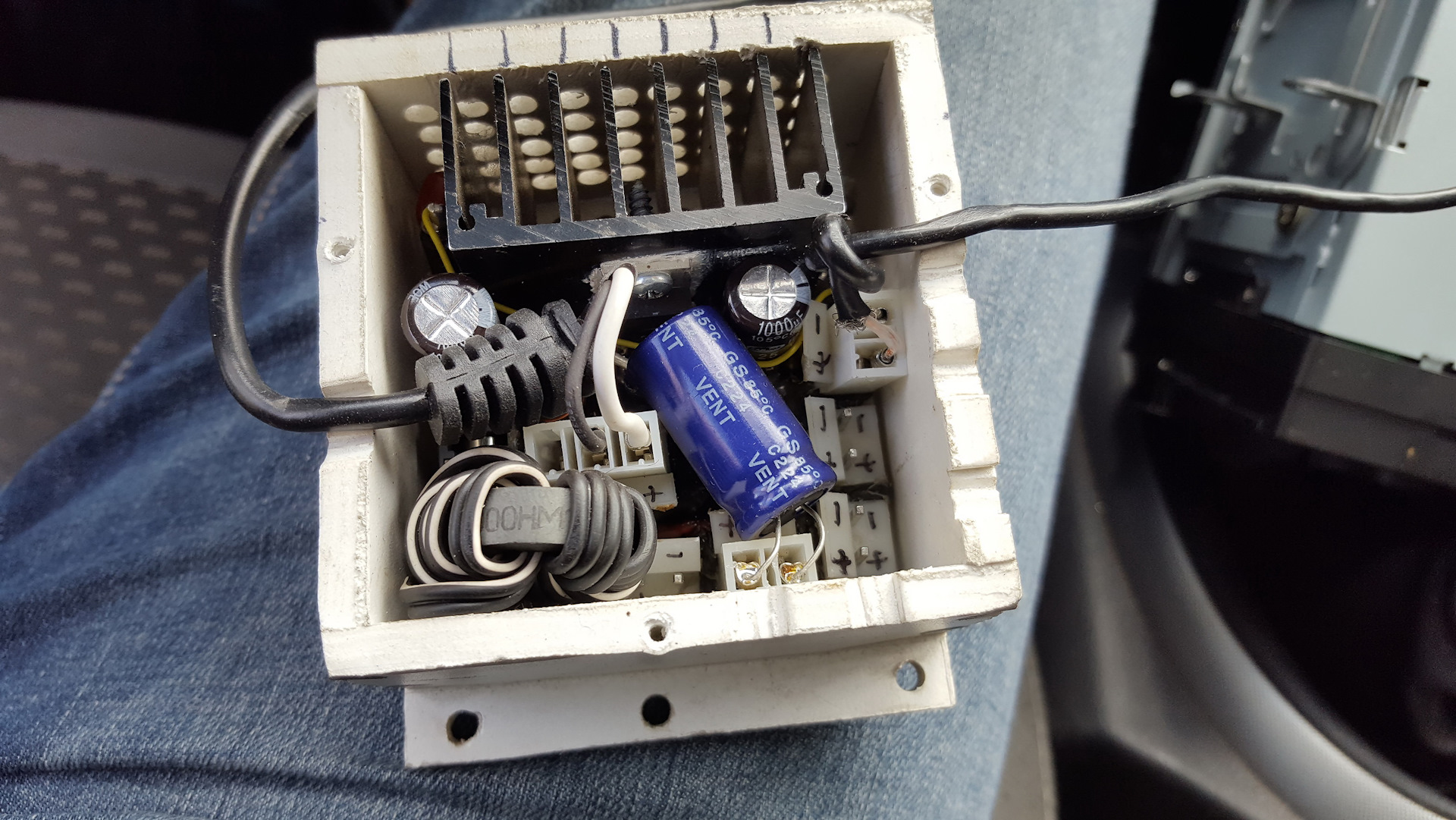

с разъёма микрофона ГУ выходит 2,7В, что является "нижней планкой" и ухудшит усиление, поэтому паяю свой преобразователь напряжения с 12В на 5В на базе стабилизатора LM2576HVT дающая ток 3А и при этом не даёт помех на FM радио. Нужна именно версия HV, т.к. это автомобильная версия стабилизатора со входным напряжением до 60В (броски по электропитанию)

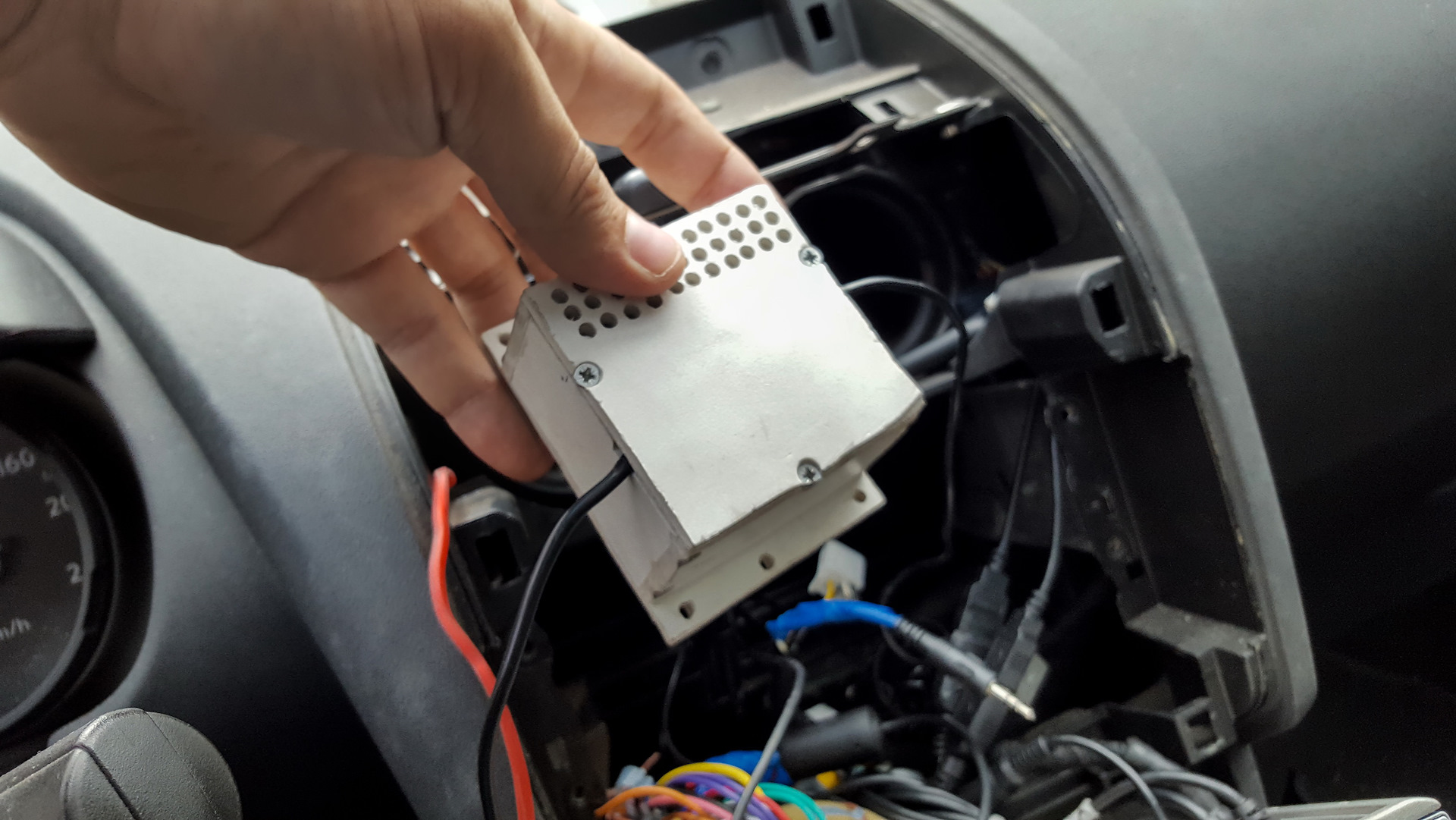

плату зашиваю в корпус из полистирола

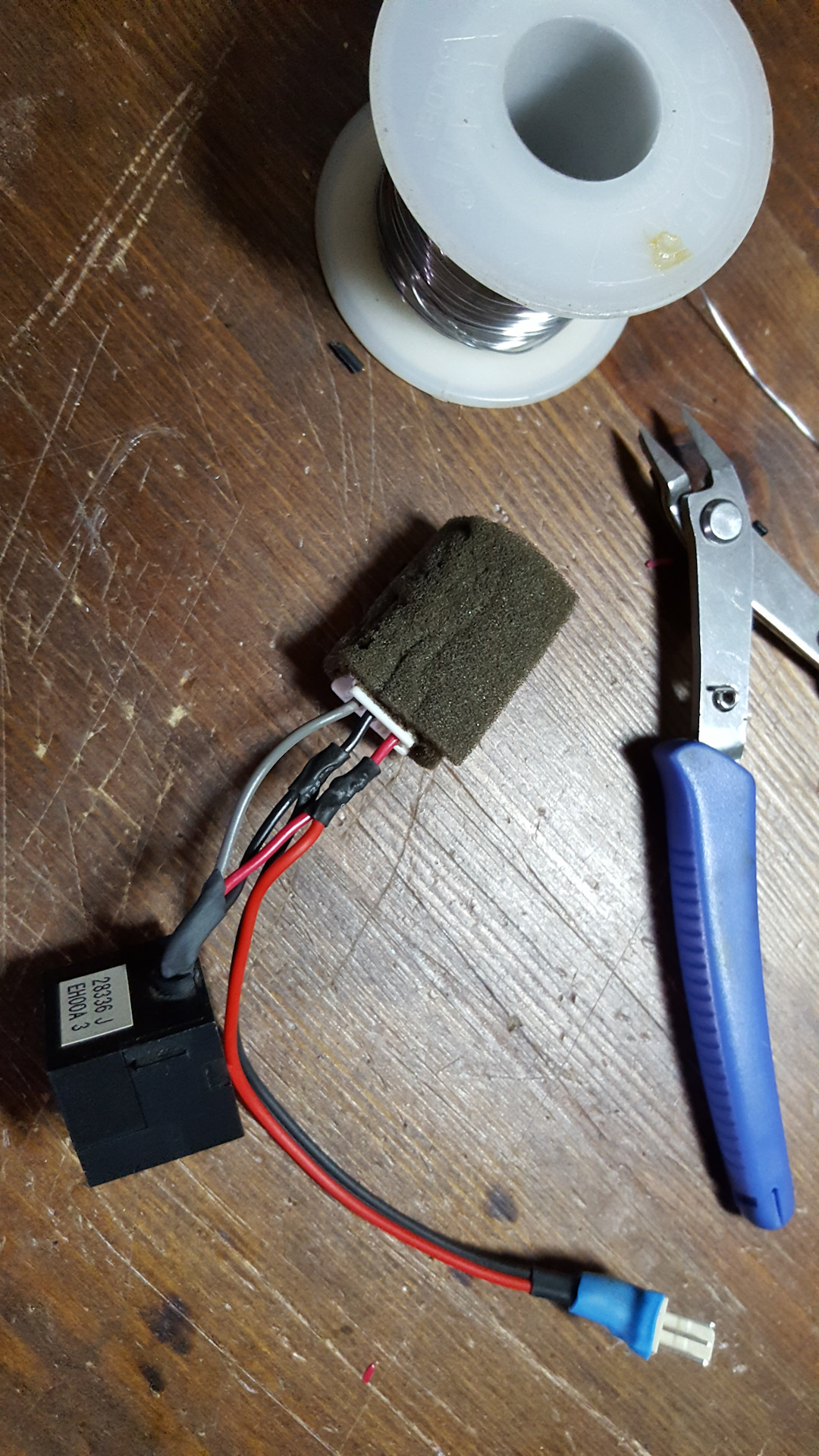

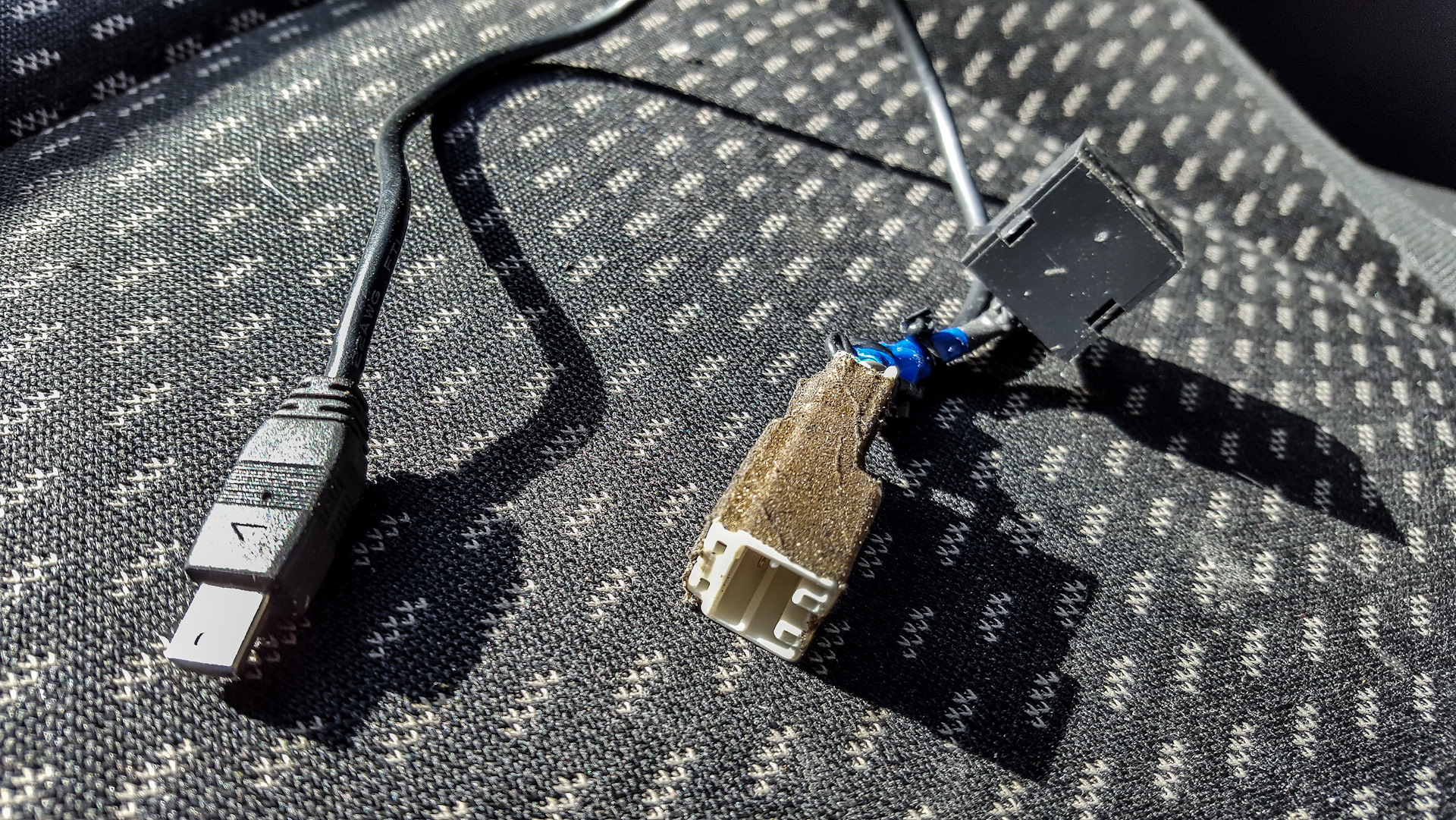

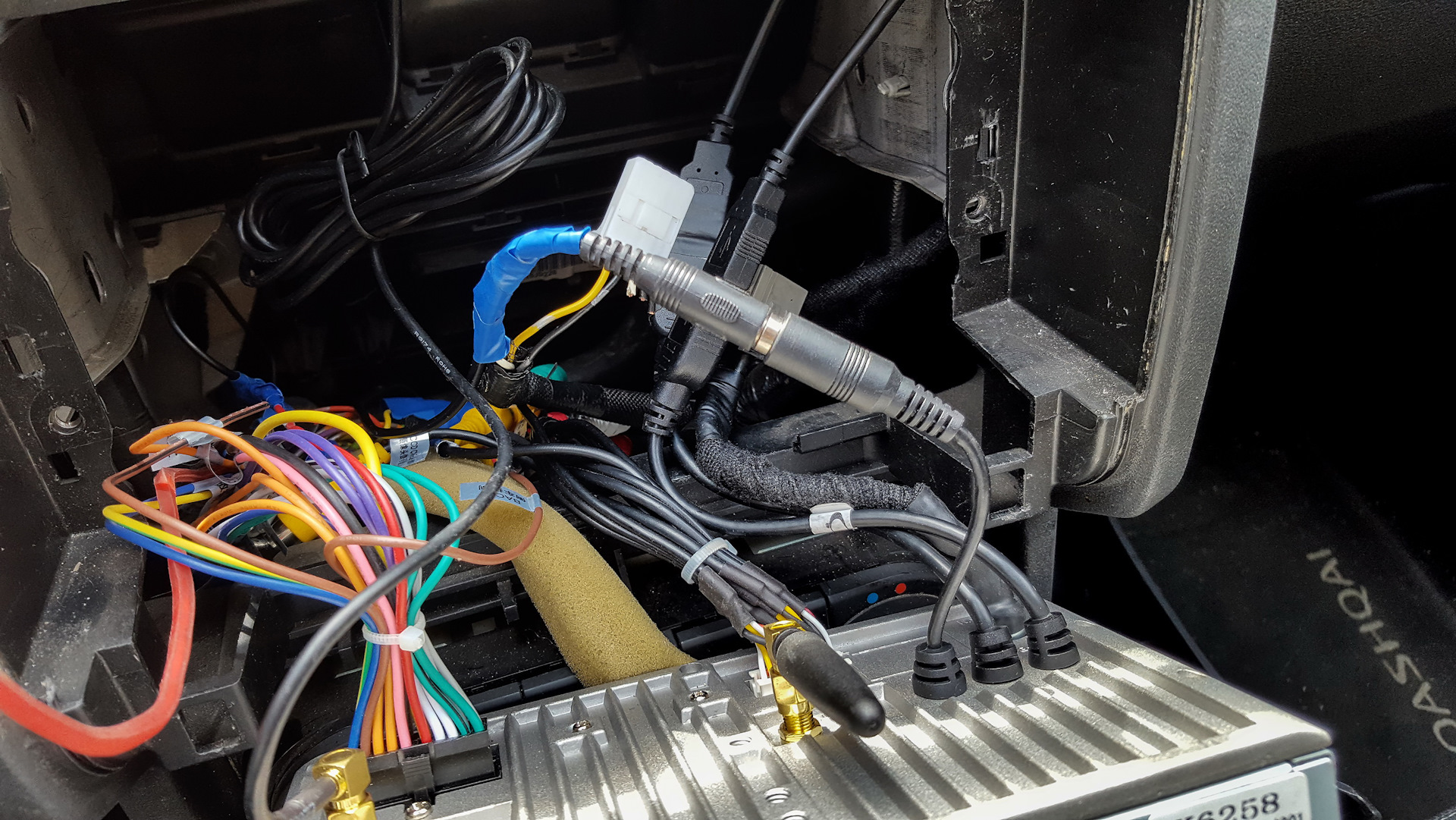

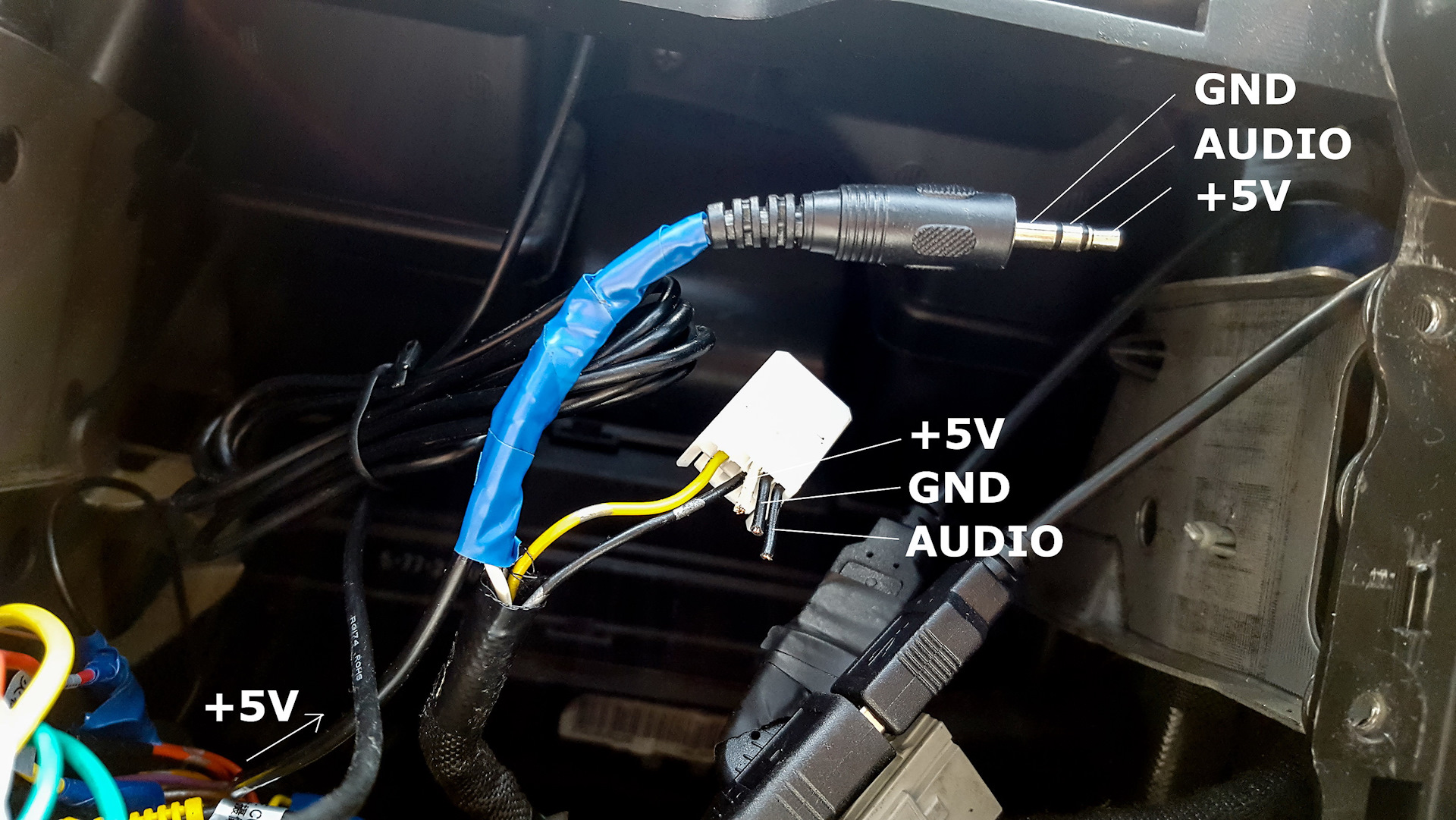

Подключение

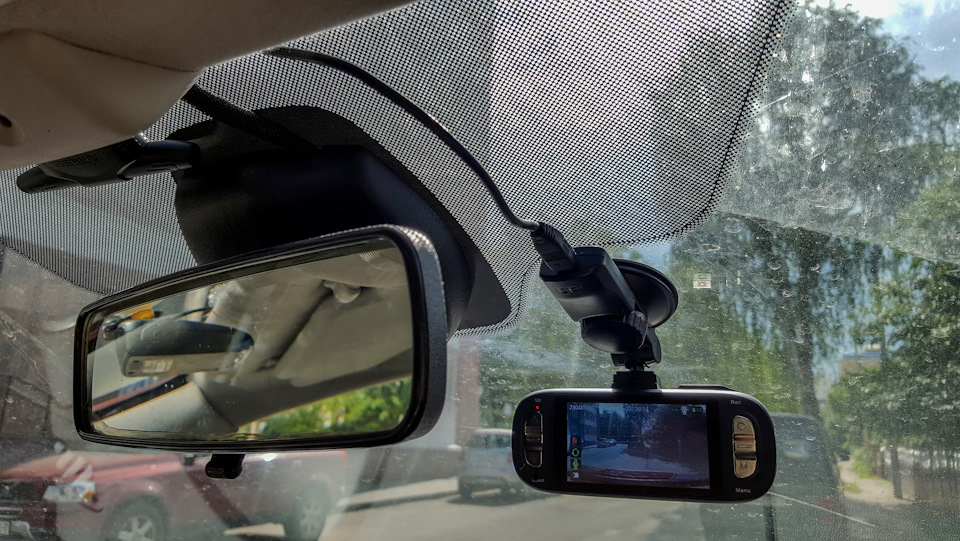

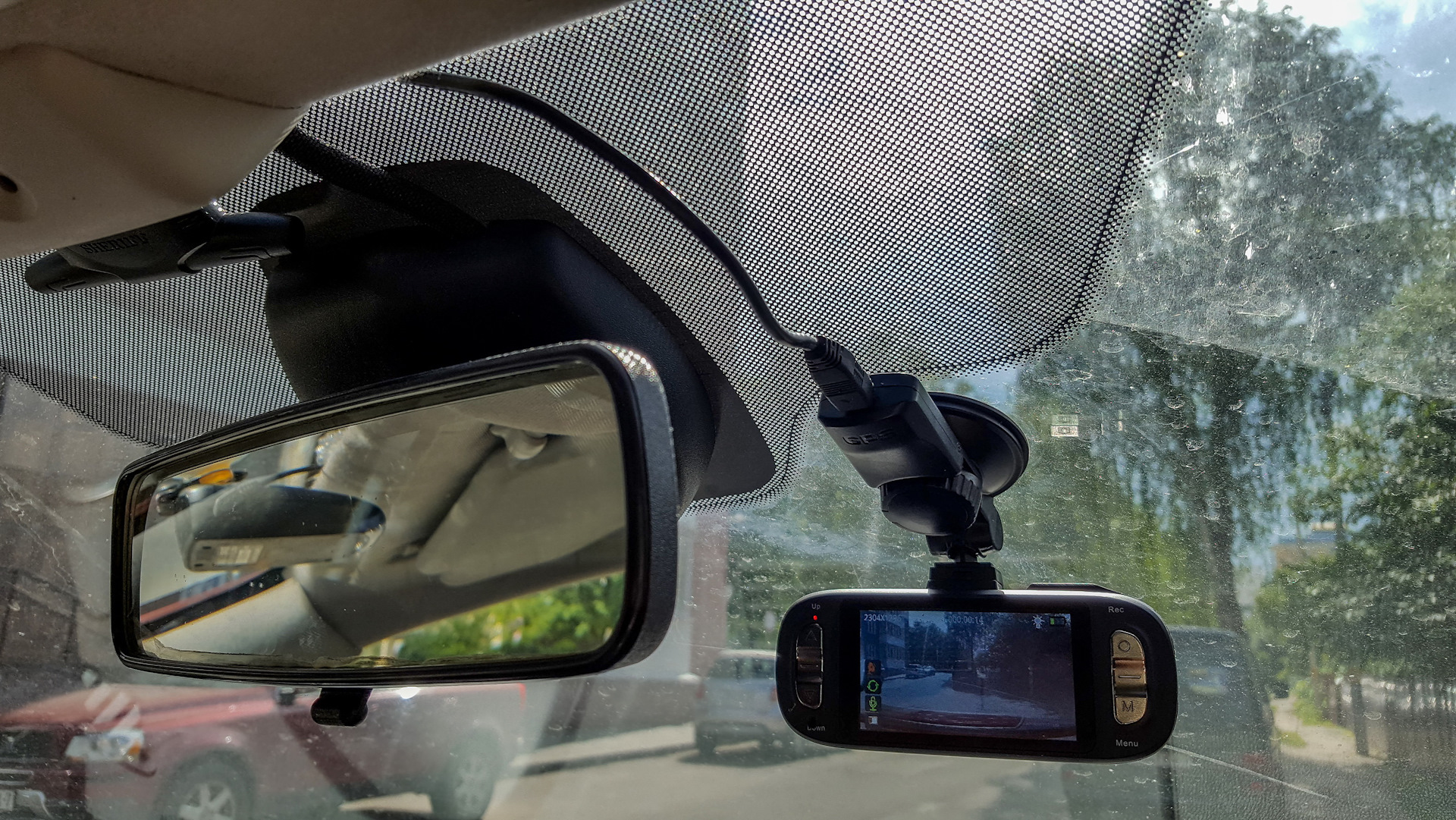

Микрофону за жирно будет сидеть на трёхамперном стабилизаторе, припаиваю к ему еще и провод питания видеорегистратора

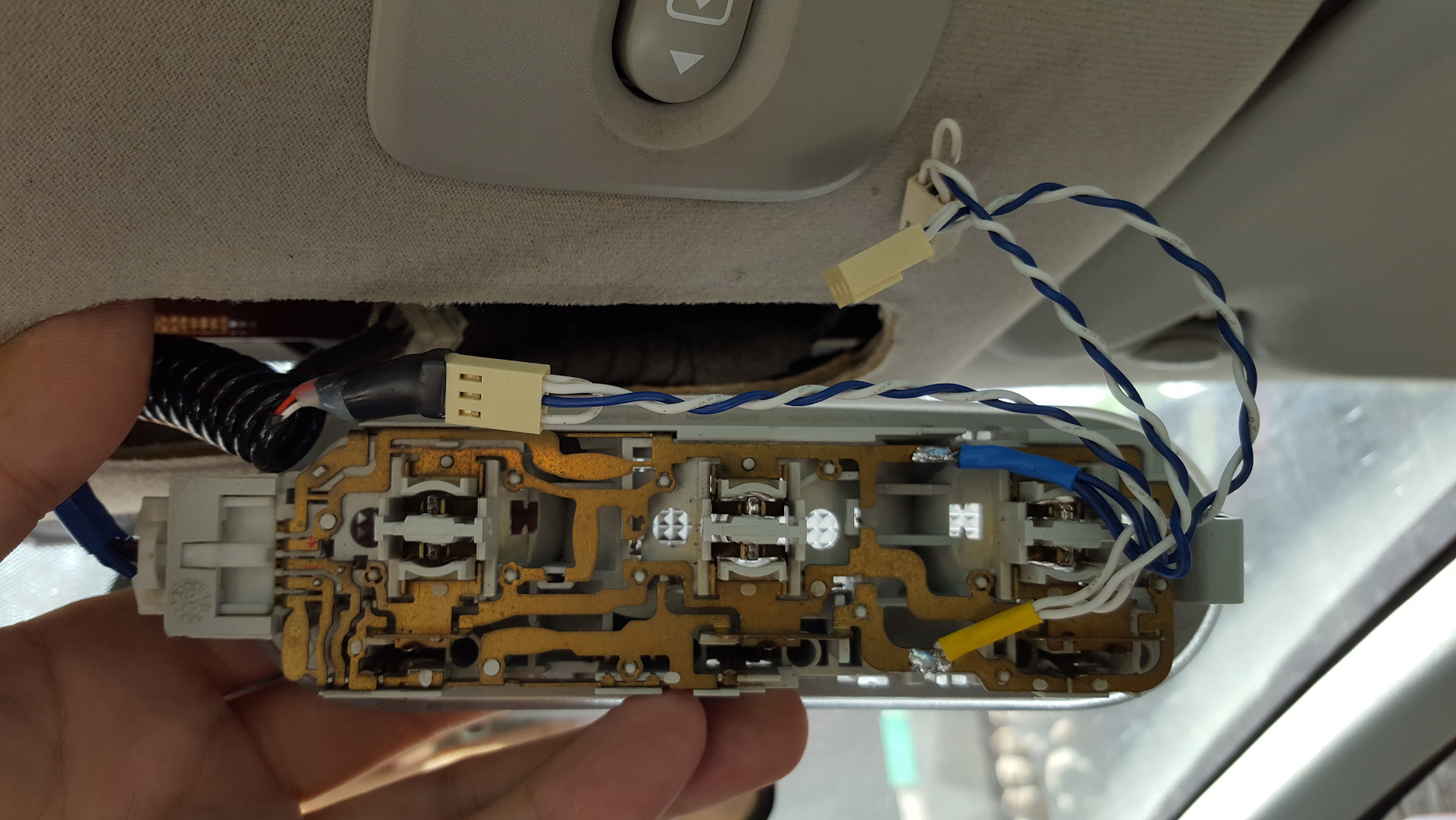

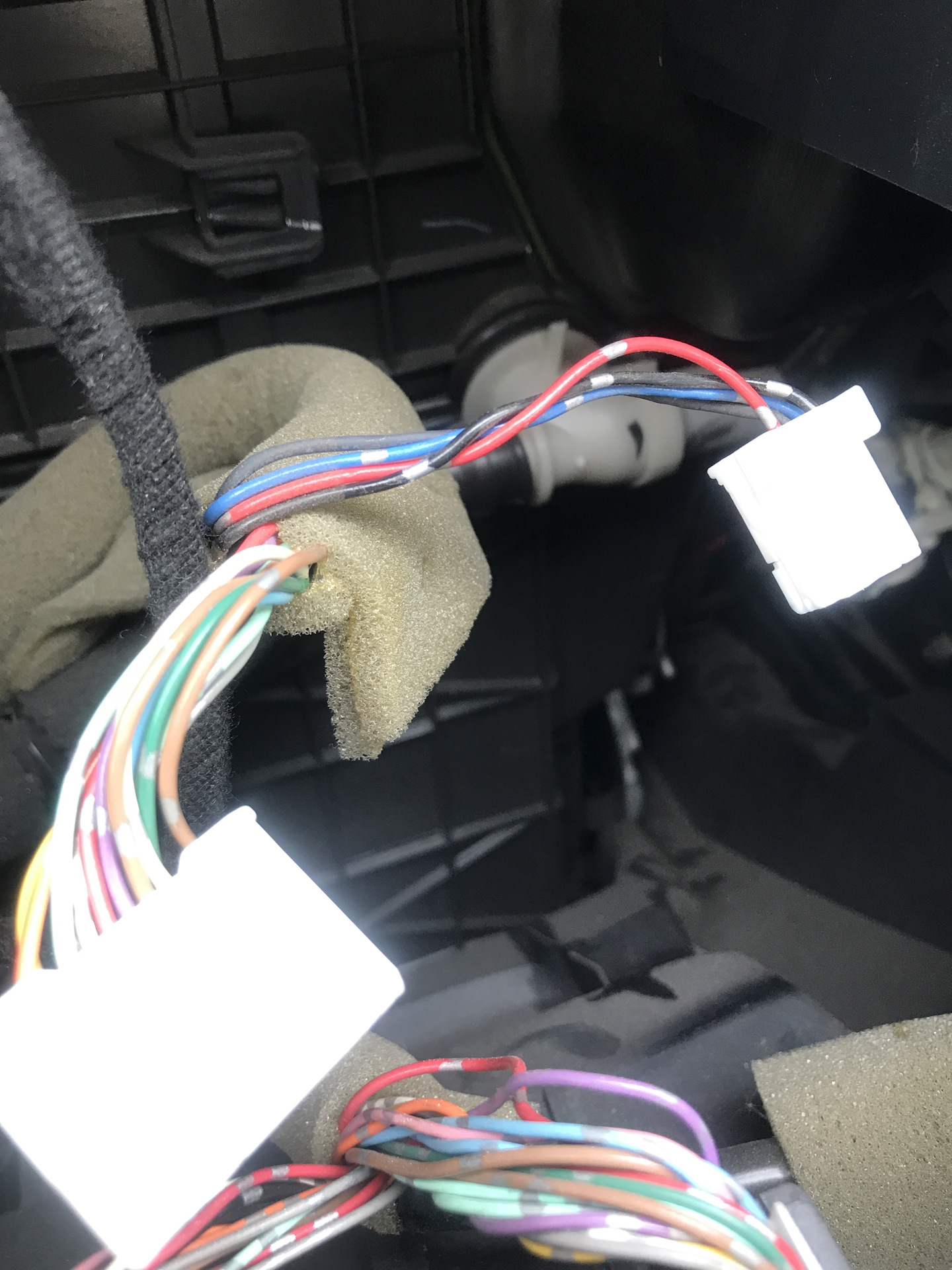

а чтобы не занимать прикуриватель радардетектором 12В для его беру от салонного освещения. Про запас сделал еще пару разъёмов. (+12В — синий провод)

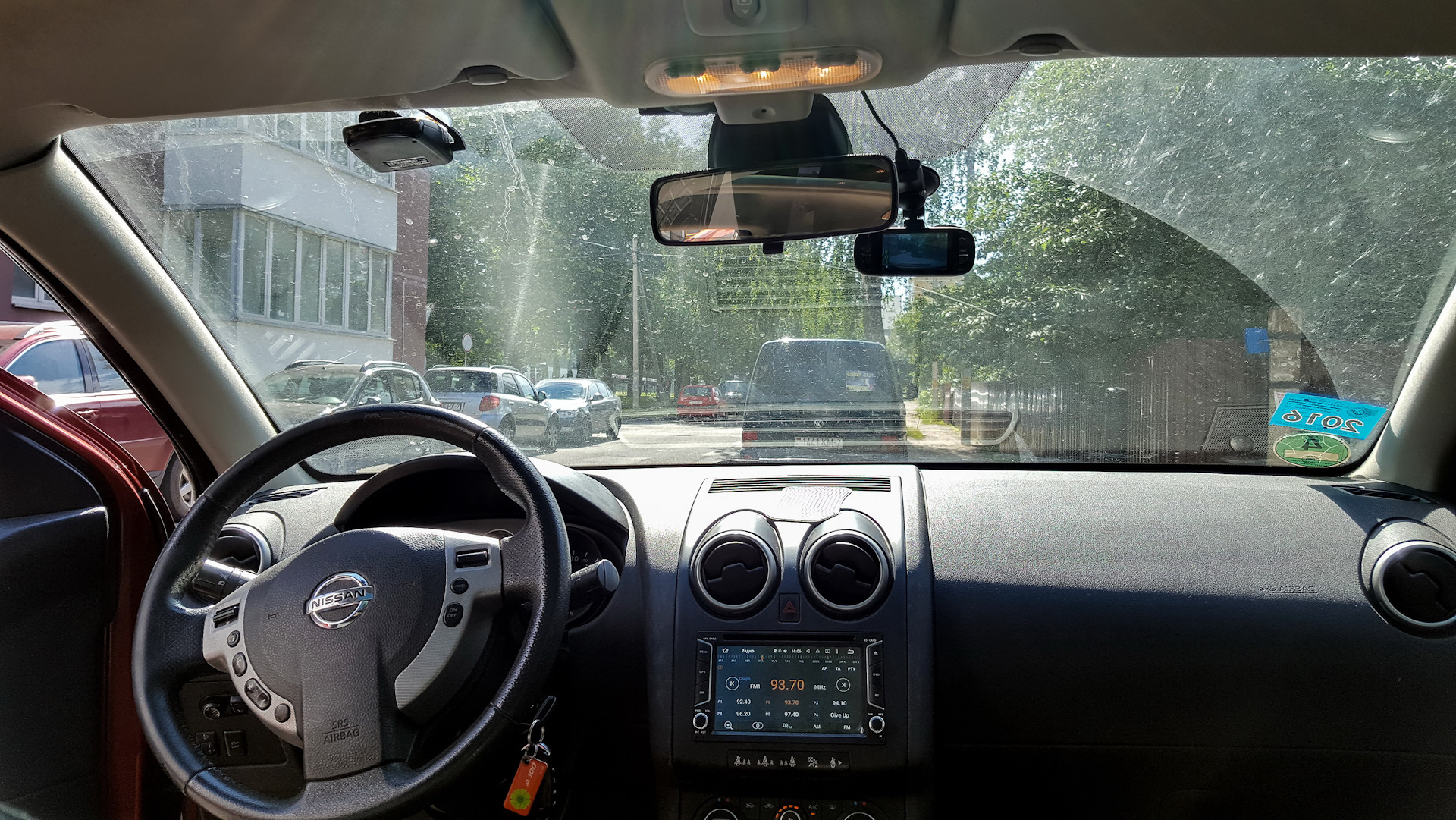

слышимость — не хуже чем было у штатной ГУ
Comments 39
доброго,
не подскажешь — стоит заморачиватся или протянуть китай микрофон в штатное место, в чём плюсы ?
и читал что ещё штатный запитывают от питания USB,
что скажите ?
спасибо.
Алоха!
если кабель гавно то насобирает наводок и помех. Должен быть нормально экранированный

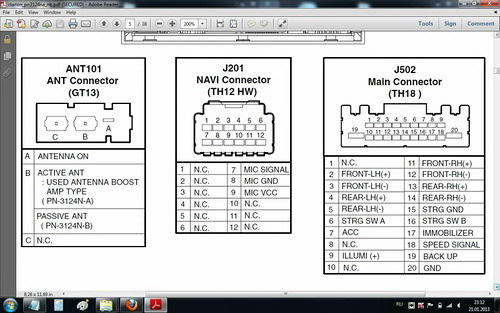

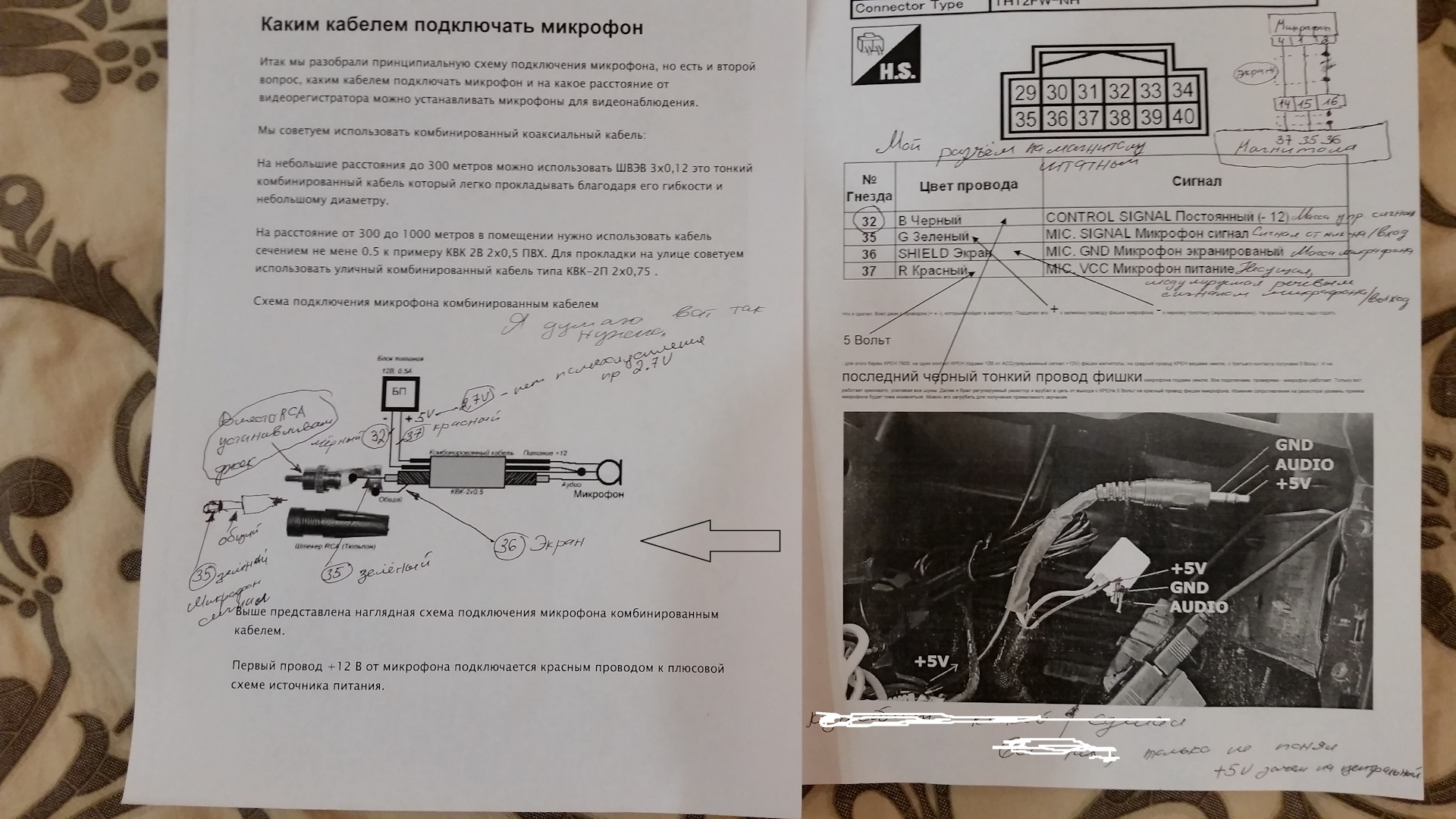

С новым годом! Прошу прощения, может не так понял. В электрике не силён. Видел в других записях другую распиновку. И судя по штатным схемам должно быть так (картинка). Почему у вас +5v на кончик jack 3,5mm если питание 5v нужно на штатный микрофон?
Я тоже так и не понял эту схему, так как всё-таки делать, или и тот и другой вариант возможен
привет. У меня Qashqai j11 2019 Англичанин. Магнитола TEYES CC3 когда только подключаю mic+(сигнал) штатного микрофона, начинаются щелчки микрофона при записи/тесте. Даже если все подключить, + — и 5v плохо слышно и щёлкает. До этого на проводке магнитолы нашёл чуть больше 5v, стало лучше слышно и не такие явные щелчки.
Не знаете что может быть?
а сигналка случайно не вставлена в машину гаражниками?
привет! скажи а массу ты берешь и с магнитолы и с блока питания? или только одну какую-то? а то не пойму вот
чтобы не было шумов "земля" должна быть "звездой" т.е. из одной точки! — с магнитолы! В идеале, если на самой магнитоле в разъёме будет сидеть "питание" тогда с землями всё будет "ок"
Блин вопрос как туда питание завезти
для начала вткнуть штэкер в разъём микрофона и померять вольтметром какое напряжение на крайнем контакте ! Может там уже всё есть?
добрый день! такой преобразователь подойдет www.chipdip.ru/product/mpa-3a
Есть мысли?
вполне рабочий вариант

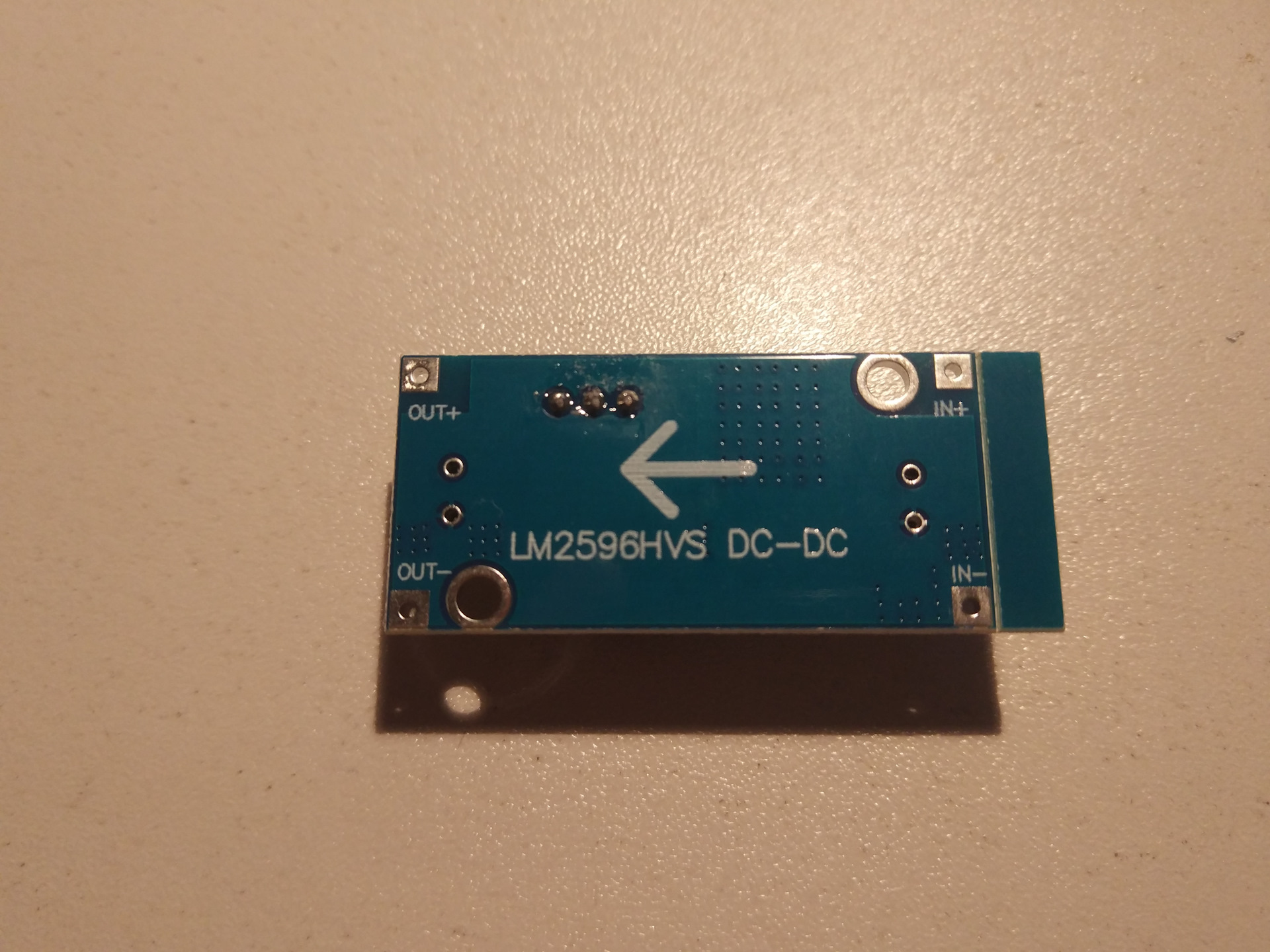

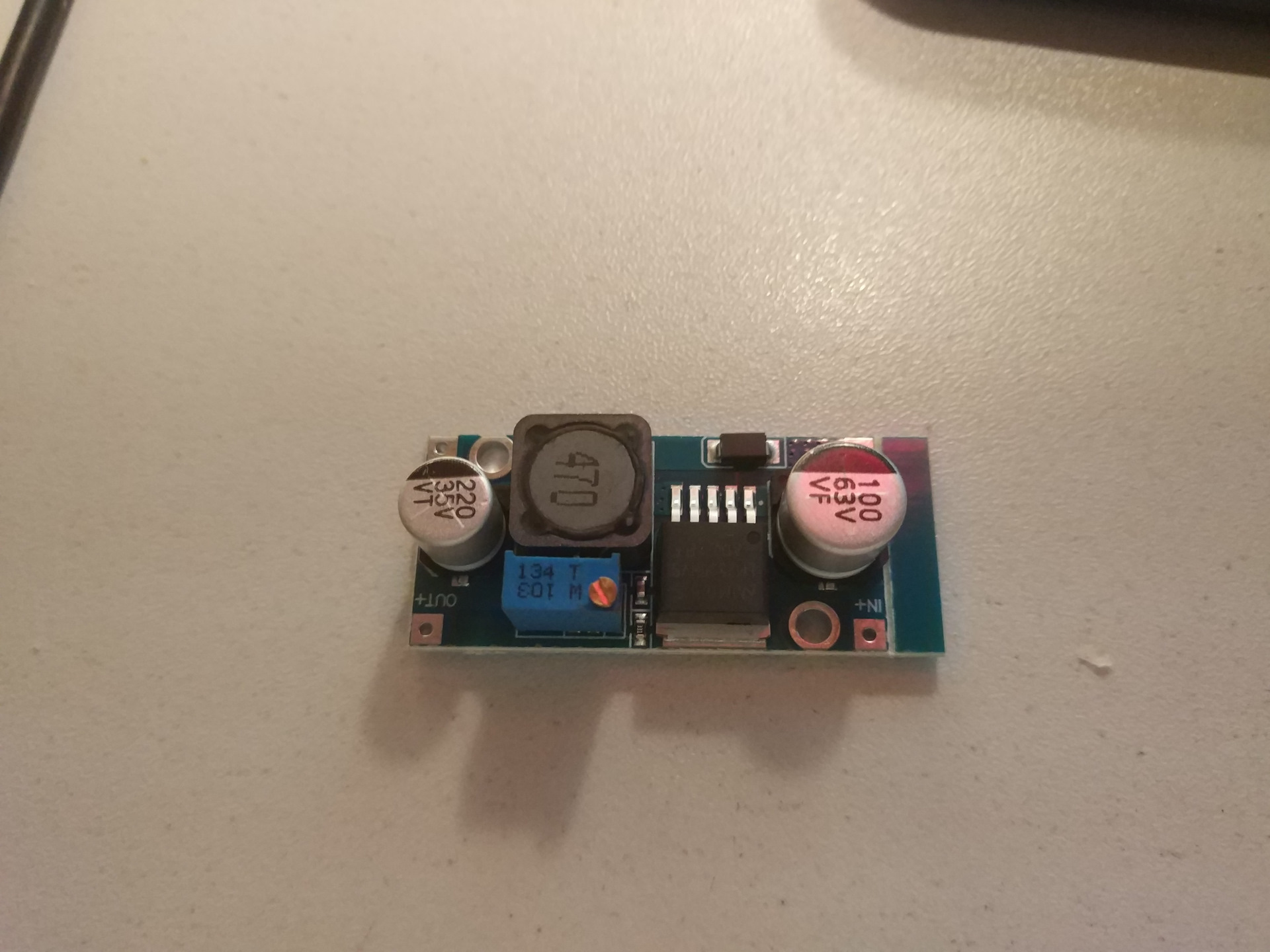

Нашёл ещё лучше и дешевле
годно! я паял, т.к. "валялись в бермудах" и лень было заказывать и ждать )
Hatsuk
вполне рабочий вариант
Отсутствует радиатор на микросхеме, опасно такое под приборкой держать. Я свой покупал уже с радиатором и прикрутил его к затыльной части магнитолы
спакуха! частота ШИМа там высокая, поэтому радиатор не понадобится! его роль выполняет сама плата!
добрый день. подскажите пожалуйста распиновку на самом микрофоне. красный это signal, черный Gnd, а серый vcc? или нет?
Красный — +5В
Черный — GND
Серый — Сигнал
спасибо
У меня тиида распиновку чуть иная
Привет. Подскажи пожалуйста. На коричневый провод надо дать 5v?
привет! Надо смотреть что и как заведено на плате самого микрофона.
Привет! Не набросаешь схемку преобразователя с 12 на 5В? То же хочу спаять
я использовал LM2576HVT (автомобильная версия стабилизатора которая держит 60В по входу)
документация: www.ti.com/lit/ds/symlink/lm2576hv.pdf
если LM2576HVT-5.0 (фикс. выход) то стр. 19 — fig. 26
если LM2576HVT-ADJ (управляемый выход) то стр. 14 — fig. 23
А если взять питание с USB магнитолы, там вроде тоже 5 вольт?
если повезёт и фонить цифровым шумом не будет, то можно пользоваться!
Hatsuk
я использовал LM2576HVT (автомобильная версия стабилизатора которая держит 60В по входу)
документация: www.ti.com/lit/ds/symlink/lm2576hv.pdf
если LM2576HVT-5.0 (фикс. выход) то стр. 19 — fig. 26
если LM2576HVT-ADJ (управляемый выход) то стр. 14 — fig. 23
Блин, я из текста понял что LM2576HVT. Мне бы на бумажке схему что куда паять… Паять умею, в схемотехника не силён.
перейди по ссылке, открой указанные страницы — там есть схемы
Hatsuk
я использовал LM2576HVT (автомобильная версия стабилизатора которая держит 60В по входу)
документация: www.ti.com/lit/ds/symlink/lm2576hv.pdf
если LM2576HVT-5.0 (фикс. выход) то стр. 19 — fig. 26
если LM2576HVT-ADJ (управляемый выход) то стр. 14 — fig. 23
Доброго дня, Виталий. Меня заинтересовал такой понижающий преобразователь для моего штатного микрофона (такой же как Ваш на фото; мой а/м nissan tiida С11; ГУ китайский t`yeys spro, и такая же фигня с микрофоном). Ссылка на схему в вашем посте уже не рабочая… Можете или указать рабочую ссылку или нарисовать схему этого преобразователя. Ожидаю Вашего ответа. Заранее благодарен
ссылка рабочая, но с учётом современных реалий доступна только через VPN!

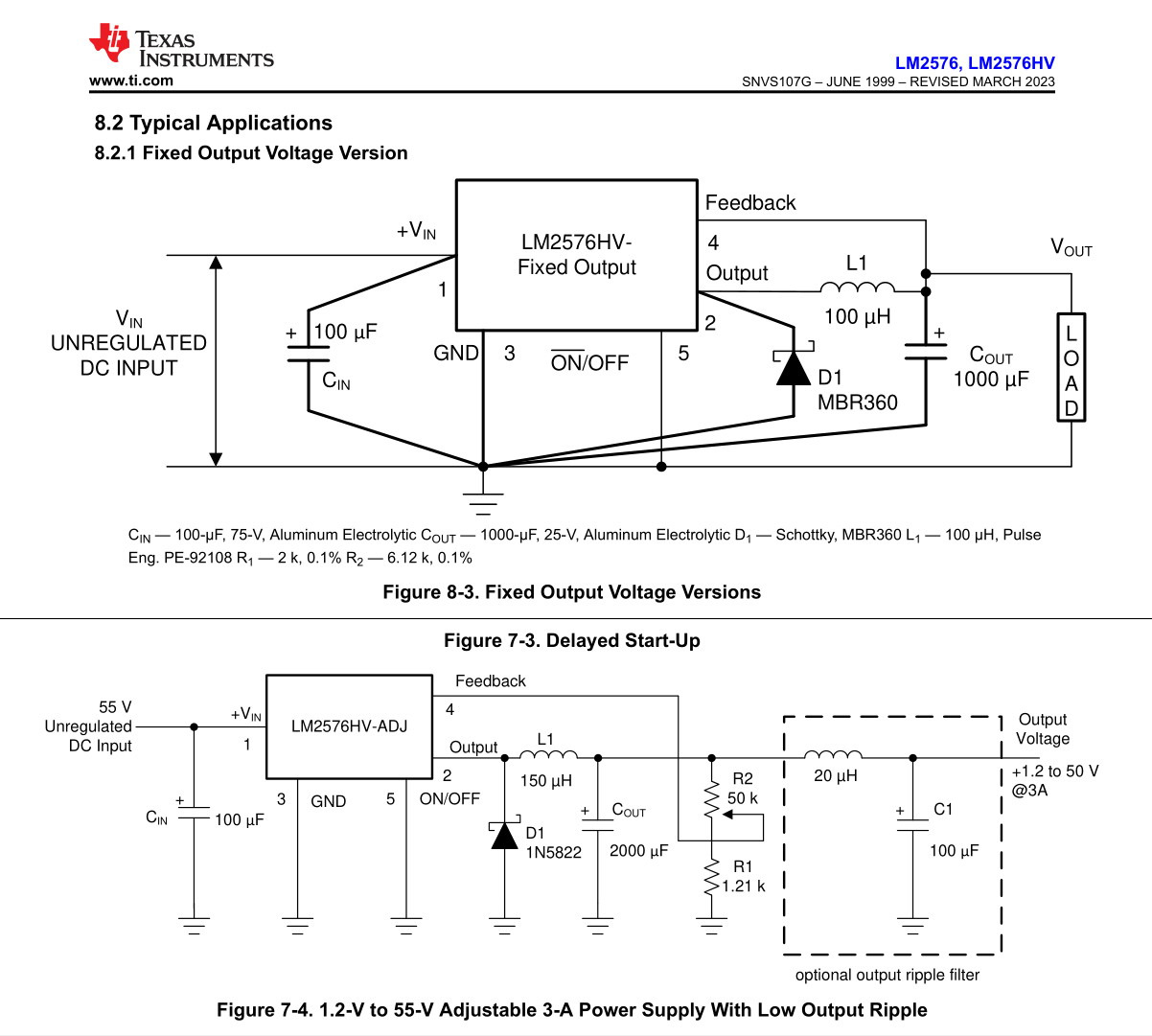

прилагаю скрины, думаю разберётесь!
как вариант — поищите на алике готовые DC/DC модули
Спасибо, Виталий! Не стал дожидаться вашего ответа, сразу заказал готовую плату LM2596S в магазине OZON. Вот только схему подключения самого микрофона (а он у меня такой же как и у Вас и его провода такого же цвета) на моей магнитоле T'YEYS SPRO не пойму… Я отпаял родной микрофон этой китайской ГУ (у него всего два контакта: "+" и "-"). И думаю подключать так: контакт MIC VCC от родной магнитолы — к "+" от выхода платы LM2596S, MIC GND от родной магнитолы — к минусу от микрофона ГУ T`YEYS SPRO, а MIC SIGNAL от родной магнитолы — к "+" микрофона китайской ГУ T'YEYS SPRO. Я верно думаю подключать? Подскажите, Виталий… Заранее благодарен
всё правильно.
Очень благодарен
Добрый день. У меня X-Trail 031 Хочу приобрести REDPOWER 310серия.
Можно подружить активный микрофон. Схема на фото, будет таким образом работать.
Добрый! Всё должно работать! Из ньюансов только размах выходного сигнала с микрофона и уровень входного сигнала на микрофонном входе ГУ
Спасибо.
Молодец! Руки дойдут-переделаю свой…
