Самодиагностика автомобилей HONDA.

Данная запись по большей своей части является постом памяти для меня самого. Вся информация собирается мной из необъятных просторов интЫрнета, и аккумулируется в моем блоге.
И так, ниже приведен видеоролик о проведении самодиагностики большей части автомобилей хонда.

1. (зажигание выключено) зажимаем кнопку сброса суточного спидометра;
2. Поворачиваем ключ на один оборот и включаем ближний свет фар;
3. Поворачиваем ключ еще на один оборот, выключаем свет, включаем свет и нажимаем 3 раза на кнопку сброса суточного спидометра и любуемся дискотекой на приборной панели вашего авто.
Данное действие необходимо проводить без задержек, быстро и четко.

также приведу расшифровку некоторых ( а может и всех) кодов неисправностей :
ДЕЙСТВИЯ ;
Включаем зажигание;

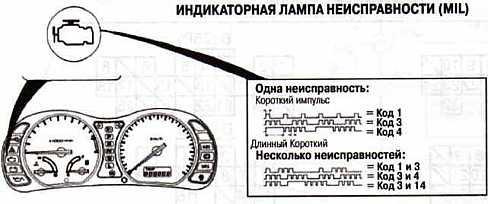

Считаем и записываем мигания лампочек на приборной панели
(SRS, ABS, VSA, EPS, Check)
, длинные мигания – десятки, короткие – единицы
(пример: лампочка SRS мигнула 9 раз продолжительно и 2 раза коротко, таким образом,
код ошибки 92, Полученные коды проверяем в каталоге кодов
Смотрим результаты расшифровки, и выбираем код соответствующей системы, выдавшей ошибку.

Коды неисправности ДВС
0 — (лампа не мигает)- Неисправность блока управления движком/силовой передачей(ECM/PCM)
1- Первичный подогреваемый датчик кислорода
3- Датчик абсолютного давления в коллекторе(МАР)
4 — Датчик угла поворота коленвала(CKP)
6- Датчик темпиратура охлаждающей жидкости(ЕСТ)
7- Датчик положения дроссельной заслонки(ТР)
8- Датчик верхней мертвой точки(TDC)
9- Датчик положения поршня в 1 цилиндре(CYP)
10- Датчик темпиратуры всасываемого воздуха(IAT)
11- Регулятор состава смеси на холостом ходу(IMA)-толька для модели без нейтрализатора
14- Клапан-регулятор подачи воздуха на холостом ходу(IAC)
17- Датчик скорости автомобиля(VSS)
41-Нагревательный элемент первичного подогреваемого датчика кислорода- толька для модели с нейтрализатором
59- Датчик темпиратуры выхлопных газов(TGT)-толька для модели c нейтрализатором TWC, кроме модели KU
63- Вторичный подогреваемый датчик кислорода-толька для модели c нейтрализатором TWC, кроме модели KU
65- Нагревательный элемент вторичного подогреваемого датчика кислорода- только для модели c нейтрализатором TWC, кроме модели KU
70- Автоматическая коробка передач-только для машин с АКПП

Коды неисправностей АКП
считываем аналогично кодам двигателя с той лиш разницей, что мигать будет лампочка D(драйв).
Коды:
5 — (при переключении селектора в любое положение высвечиваеца диапазон D)
— к.з.в проводе переключателя селектора
-неисправность переключателя селектора
6 — (при переключении селектора в любое положение высвечиваеца диапазон D)
-отсоединен разъем переключателя селектора
-обрыв в проводе переключателя селектора
-неисправность переключателя селектора
30 --- (плохое ускорение, громкие звуки при трогании с места)
-отсоединен разъем жгута солиноида
-к.з. или обрыв в проводе солиноида линейного управления переключением передач
-неисправен солиноид линейного управления переключением передач
-обрыв цепи VB SOL
-неисправность цепи PG
31 --- (плохое ускорение, громкие звуки при трогании с места)
-отсоединен разъем жгута соленоида
-к.з. или обрыв в проводе солиноида линейного регулирования PH-PL
-неисправен солиноид линейного регулирования PH-PL
-обрыв цепи VB SOL
-неисправность цепи PG
32 --- (плохое ускорение, громкие звуки при трогании с места)
-отсоединен разъем жгута солиноида
-к.з. или обрыв в проводе солиноида линейного управления пусковой муфтой
-неисправен солиноид линейного управления пусковой муфтой
-обрыв цепи VB SOL
-неисправность цепи PG
33 --- (конкретные признаки не проявляются)
-отсоединен разъем жгута солиноида
-к.з. или обрыв в проводе солиноида блокировки
-неисправен солиноид блокировки
-обрыв цепи VB SOL
-неисправность цепи PG
34 --- (плохое ускорение, громкие звуки при трогании с места)
-отсоединен разъем датчика оборотов ведущего шкива
-к.з. или обрыв в проводе датчика оборотов ведущего шкива
— неисправен датчик оборотов ведущего шкива
35 --- (плохое ускорение, громкие звуки при трогании с места)
-отсоединен разъем датчика оборотов ведомого шкива
-к.з. или обрыв в проводе датчика оборотов ведомого шкива
— неисправен датчик оборотов ведомого шкива
36 — (плохое ускорение, громкие звуки при трогании с места)
-отсоединен разъем датчика оборотов вторичного вала
-к.з. или обрыв в проводе датчика оборотов вторичного вала
— неисправен датчик оборотов вторичного вала
42 --- (плохое ускорение, громкие звуки при трогании с места)
-неисправность системы переключения передач
43 --- (плохое ускорение, громкие звуки при трогании с места)
-неисправность системы управления пусковой муфтой

Стирание, обнуление блока ЕСМ/РСМ.
1 Уберите перемычку из диагностического разъема и выключите зажигание
-поверните ключ зажигания в положение OFF
2 Выньте на 10 секунд предохранитель BACK UP из коробки предохранителей под приборной панелью. ( 7,5 А. )
Считывание кодов АBS, условия тестирования:
1 Автомобиль стоит на месте
2 диагностический разъем замкнут перемычкой
3 зажигание включено(положение II)
4 педаль тормоза отпущена
При нарушении хотя бы одного условия, блок АБС переходит в рабочий режим
Коды:
11-Обрыв или к.з. проводки переднего правого колесного датчика
13-Обрыв или к.з. проводки переднего левого колесного датчика
15-Обрыв или к.з. проводки заднего правого колесного датчика
17-Обрыв или к.з. проводки заднего левого колесного датчика
12-Электрические помехи в проводке или зубчатое колесо со сколами переднего правого колесного датчика
14-Электрические помехи в проводке или зубчатое колесо со сколами переднего левого колесного датчика
16-Электрические помехи в проводке или зубчатое колесо со сколами переднего заднего правого колесного датчика
18-Электрические помехи в проводке или зубчатое колесо со сколами заднего левого колесного датчика
31-обрыв, к.з. проводки или залипание соленоида(передняя правая впуск(FR-IN))
32-обрыв, к.з. проводки или залипание соленоида(передняя правая выпуск(FR-OUT))
33-обрыв, к.з. проводки или залипание соленоида(передняя левая впуск(FL-IN))
34-обрыв, к.з. проводки или залипание соленоида(передняя левая выпуск(FL-OUT))
35-обрыв, к.з. проводки или залипание соленоида(задняя правая впуск(RR-IN))
36-обрыв, к.з. проводки или залипание соленоида(задняя правая выпуск(RR-OUT))
37-обрыв, к.з. проводки или залипание соленоида(задняя левая впуск(RL-IN))
38-обрыв, к.з. проводки или залипание соленоида(задняя левая выпуск(RL-OUT))
51-неисправность электродвигателя
52-электродвигатель залип в отключенном состоянии
53-электродвигатель залип во включенном состоянии
61-высокое или низкое напряжение зажигания

Коды выдаются не в порядке возникновения, а в порядке возрастания.
После считывания кодов не забудьте вынуть перемычку из диагностического разъема и вернуть все в исходное.
Обнуление блока АБС
Если нарушить последовательность операций или временные интервалы, код останется
1 -зажигание выключено
2 -замкните перемычкой уже извесный Вам диагностический разъем
3 -нажмите на педаль тормоза и удерживайте ее в таком положении
4 -при нажатой педали тормоза включите зажигание(положение II)
-индикатор(лампочка ABS) погаснет через 2 секунды
5 -после погасания индикатора отпустите педаль тормоза
-индикатор загорица через 4 секунды
6 -после загорания индикатора снова нажмите педаль тормоза и удерживайте ее в таком положении
-индикатор погаснет через 4 секунды
7 -после погасания индикатора снова отпустите педаль тормоза
-через 4 секунды индикатор мигнет 2 раза на 0,3 секунды и коды будут стерты
8 -отключите зажигание, выньте перемычку и верните все в исходное

Сброс кодов ошибок SRS Хонда

Индикатор SRSДля поддержания высокого уровня безопасности эксплуатации автомобиля путем своевременного обнаружения и ликвидации неисправностей в системе SRS, автопроизводители современных авто оснащают их средствами самодиагностики системы. Такие средства, при обнаружении неполадок в SRS, записывают информацию о ней в память и сообщают о появлении неисправности с помощью визуальной индикации. Процедура самодиагностики SRS запускается каждый раз при повороте замка зажигания в положение ON (II), о чем сигнализирует зажжённый индикатор SRS, и длится на автомобилях Хонда Фит и Хонда Джаз порядка 6 секунд. Если система SRS в порядке, то по истечении 6 секунда индикатор SRS гаснет. Непогасший индикатор указывает на наличие неисправности. В целях ремонта код неисправности (DTC), или как его чаще называют, код ошибки SRS может быть считан с помощью цифрового тестера для проверки системы Honda PGM Tester или клеммной коробки. Но после проведения ремонта информация о исправленной неполадке остается в памяти системы. Для того что бы в дальнейшем контролировать появление новых неисправностей необходимо сбросить ошибку SRS.

Способы сброса ошибок SRS

Короткозамыкатель SCS (07PAZ-0010100) Стереть из памяти коды ошибок SRS можно двумя способами. Первый, более правильный с технологической точки зрения способ – провести процедуру стирания кодов DTC с помощью диагностического прибора Honda PGM Tester. Как стереть ошибку таким способом, подробно изложено в инструкции к данному прибору. Второй способ менее удобен и более затратен по времени, но в то же время имеет большую доступность, так как для его применения не потребуется дорогостоящий прибор, а нужен будет лишь короткозамыкатель SCS (07PAZ-0010100). При необходимости, такой короткозамыкатель можно сделать из обыкновенного подходящего разъема, закоротив его вывода. Категорически не рекомендуется использовать для сброса ошибок SRS перемычку из провода, так как неустойчивый контакт может привести к сбою или даже неполадке в системе SRS.

Сброс ошибок SRS с помощью короткозамыкателя

Сброс ошибок SRS с помощью короткозамыкателя
Выключите зажигание автомобиля.

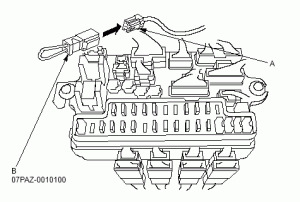

Подсоедините к 2Р-разъему MES (А) (расположен в области блока предохранителей и реле под панелью управления) короткозамыкатель SCS (В).
Включите зажигание автомобиля, повернув ключ в положение ON (II). При этом индикатор SRS должен загореться приблизительно на 6 секунд, а затем погаснуть.
После того как индикатор погаснет, в течение 4 секунд отсоедините короткозамыкатель SCS от разъема MES. При этом индикатор SRS должен снова загореться.
Снова подсоедините короткозамыкатель SCS к разъему MES в течение 4 секунд после включения индикатора.
После того как индикатор SRS опять выключится, в течение 4 секунд отсоедините короткозамыкатель SCS от разъема MES. При этом индикатор SRS мигнет два раза, указав тем самым, что сброс ошибок SRS прошел успешно.
Выключите зажигание автомобиля и подождите порядка 10 секунд.
Переведите ключ в положение ON (II) и убедитесь, что индикатор системы SRS зажегся примерно на 6 секунд, а затем погас. Это значит, что система SRS исправна.

КОДЫ В ФОРМАТЕ ПРОТОКОЛА OBD

Немного вводной информации о системе OBD II:
Большинство современных автомобилей оборудованных системами впрыска топлива включают в себя и систему диагностики OBD-II. Одним из непременных условий системы — это совместимость функционирования со стандартными устройствами диагностики. Данные устройства могут быть построены на базе внешнего персонального компьютера или тестера (в последнне время распространились среди автолюбителей из-за доступности китайских поделок), которые подключаются к 16-ти контактномудиагностическому разъему. Разъем по принятому стандарту должен располагаться в легкодоступном месте со стороны переднего пассажира или водителя (иногда в центральной консоли). Следует отметить, что наличие аналогичного разъема не является признаком совместимости с системой OBD-II. Автомобили оборудованные этой системой обязательно должны иметь отметку на одной из табличек в подкапотном пространстве или в сопроводительной документации. Диагностический разъем предназначен для скоростного обмена данными с устройствами диагностики по специальным протоколам обмена данными. Данный способ позволяет считывать коды ошибок и стирать их, корректировать некоторые предустановки в памяти ЭБУ двигателя и считывать текущее значение параметров датчиков установленных на автомобиле. При наличии критической ошибки, на приборной панели автомобиля загорается лампа "MIL" (check engine), которая указывает на необходимость проведения диагностики автомобиля. При этом в памяти контроллера фиксируется пятизначный код ошибки. Коды ошибок OBD II включают в себя три категории:
"P" — is for powertrain codes;
"B" — is for body codes;
"C" — is for chassis codes.
Категория указывается в первой позиции пятизначного кода ошибки. Вторая позиция в этом коде говорит о стандарте, где
"0" — общий для OBD-II код или "1" — если код производителя.
Третья позиция идентифицирует тип неисправности:
"1" и "2" — неисправности в топливной системе и/или воздухоподачи;
"3" — проблемы в системе зажигания;
"4" — для вспомогательного контроля эмиссии;
"5" — проблемы холостого хода;
"6" — неисправности контроллера и/или его выходных цепей;
"7" и "8" — неисправности трансмиссии.
Четвертая и пятая позиции пятизначного кода ошибки указывают непосредственно на саму ошибку.
То есть, код ошибки системы OBD2 P0104 — Неисправность расходомера воздуха — относится к группе Powertrain (двигатель, топливная система, трансмиссия), вторая цифра 0 указывает на то, что код единый для стандартаOBD II, третья цифра 1 говорит нам, что неисправность связана с топливной системой или системой подачи воздуха автомобиля, ну а 2 последние цифры 04индетифицируют неисправность, в данном случае расходомера воздуха.

Р0107 (3) Низкий входной сигнал датчика МАР
Р0108 (3) Высокий входной сигнал датчика МАР
Р0112 (10) Низкий входной сигнал датчика IAT
Р0113 (10) Высокий входной сигнал датчика IAT
Р0116 (86) Датчик ЕСТ/проблемы с эффективностью отдачи двигателя
Р0117 (6) Низкий входной сигнал датчика ЕСТ
Р0118 (6) Высокий входной сигнал датчика ЕСТ
Р0122 (7) Низкий входной сигнал датчика TPS
Р0123 (7) Высокий входной сигнал датчика TPS
Р0131 (1) Низкое напряжение цепи первичного подогреваемого l-зонда (кислородный датчик 1)
Р0132 (1) Высокое напряжение цепи первичного подогреваемого l-зонда
(кислородный датчик 1)
Р0133 (61) Медленное реагирование первичного подогреваемого l-зонда (кислородный датчик 1)
Р0135 (41) Неисправность в цепи первичного l-зонда (кислородный датчик 1)
Р0137 (63) Низкое напряжение цепи вторичного подогреваемого l-зонда (кислородный датчик 2)
Р0138 (63) Высокое напряжение цепи вторичного подогреваемого l-зонда
(кислородный датчик 2)
Р0139 (63) Медленное реагирование вторичного подогреваемого l-зонда (кислородный датчик 2)
Р0141 (65) Неисправность в цепи нагревателя вторичного l-зонда (кислородный датчик 2)
Р0171 (45) Переобеднение смеси
Р0172 (45) Переобогащение смеси
Р0300 (71) Случайные пропуски зажигания
Р0301 (71) Пропуски зажигания в цилиндре № 1
Р0302 (72) Пропуски зажигания в цилиндре № 2
Р0303 (73) Пропуски зажигания в цилиндре № 3
Р0304 (74) Пропуски зажигания в цилиндре № 4
Р0305 (75) Пропуски зажигания в цилиндре № 5(модели V6)
Р0306 (76) Пропуски зажигания в цилиндре № 6(модели V6)
Р0325 (23) Неисправность в цепи датчика детонации(4-цилиндровые модели)
Р0335 (4) Неисправность в цепи датчика СКР
Р0336 (4) Датчик СКР
Р0401 (80) Выявлен слишком малый поток EGR
Р0420 (67) Недостаточная эффективность функционирования каталитического преобразователя
Р0452 (91) Низкий входной сигнал датчика давления в топливном баке (система EVAP)
Р0453 (91) Высокий входной сигнал датчика давления в топливном баке (система EVAP)
Р0500 (17) Неисправность в цепи VSS (4-цилиндровые модели с РКПП)
Р0505 (14) Неисправность в цепи датчика IAC
Р0715 (70) Неисправность АТ
Р0720 (70) Неисправность АТ
Р0725 (70) Неисправность АТ
Р0730 (70) Неисправность АТ
Р0740 (70) Неисправность АТ
Р0753 (70) Неисправность АТ
Р0758 (70) Неисправность АТ
Р0763 (70) Неисправность АТ
Р1106 (13) Барометрический датчик
Р1107 (13) Низкий входной сигнал барометрического датчика
Р1108 (13) Высокий входной сигнал барометрического датчика
Р1121 (7) Низкий входной сигнал датчика TPS
Р1122 (7) Высокий входной сигнал датчика TPS
Р1128 (5) Абсолютное давление в трубопроводе ниже ожидаемого (низкий входной сигнал датчика МАР)
Р1129 (5) Абсолютное давление в трубопроводе выше ожидаемого (высокий входной сигнал датчика МАР)
Р1149 (61) Неисправность первичного l-зонда(4-цилиндровые модели)
Р1162 (48) Неисправность в цепи первичного l-зонда(4-цилиндровые модели)
Р1163 (61) Слишком медленное реагирование первичного l-зонда (4-илиндровые модели)
Р1164(61) Неисправность первичного l-зонда(4-цилиндровые модели)
Р1165 (61) Неисправность первичного l-зонда(4-цилиндровые модели)
Р1166 (41) Неисправность первичного l-зонда(4-цилиндровые модели)
Р1167 (41) Неисправность в цепи нагревателя первичного l-зонда (4-цилиндровые модели)
Р1253 (21) Неисправность функционирования системы VTEC (4-цил модели)
Р1257 (22) Неисправность функционирования системы VTEC (4-цил модели)
Р1258 (22) Неисправность функционирования системы VTEC (4-цил модели)
Р1259 (22) Неисправность функционирования системы VTEC
Р1297 (20) Низкий входной сигнал ELD
Р1298 (20) Высокий входной сигнал ELD
Р1359 (8) Отсоединен датчик СКР/TDC
Р1361 (8) Нестабильность показаний датчика TDC
Р1362 (8) Нет сигнала от датчика TDC
Р1366 (58) Нестабильность показаний датчика TDC-2 (модели V6)
Р1367 (58) Нет сигнала от датчика TDC (модели V6)
Р1381 (9) Нестабильность показаний датчика CYP (4-цилиндровые модели)
Р1381 (9) Нет сигнала от датчика CYP (4-цилиндровые модели)
Р1456 (90) Имеют место утечки топливных испарений в бензобаке (EVAP)
Р1457 (90) Имеют место утечки топливных испарений в угольном адсорбере (EVAP)
Р1491 (12) Недостаточна степень открывания клапана EGR
Р1498 (12) Датчик открывания клапана EGR выдает слишком высокий сигнал
Р1519 (14) Неисправность в цепи клапана IAC
Р1607 (-) Неисправность внутренней цепи РСМ
Р1705 (-) Неисправность АТ
Р1706 (-) Неисправность АТ
Р1738 (-) Неисправность АТ
Р1739 (-) Неисправность АТ
Р1753 (-) Неисправность АТ
Р1768 (-) Неисправность АТ
Р1773 (-) Неисправность АТ
Р1791 (-) Неисправность АТ

Рад буду если данная запись поможет еще кому-нибудь кроме меня…
В ближайшее время буду проверять сканер HONDA HDS на своем авто, пробовать прописать второй ключ и новый иммобилайзер.
Всем ни болта, ни железа и полных баков!
