Поскольку село у нас небольшое — приходится делать множество работы, не связанной с кардинальным улучшением оптики. В частности ремонт фар, так что решил проиллюстрировать одну их несложных работ — восстановление работоспособности светодиодных ресничек KIA Ceed.
Все предельно просто, но отчасти работа похожа на работу хирурга — нет права на ошибку :)
Я не буру расписывать причины, побудившие владельца гарантийного авто обратиться ко мне, но оно случилось. Почитываю интернет и заказываю готовые платы у Александра AlanDrakes, и получаю их:

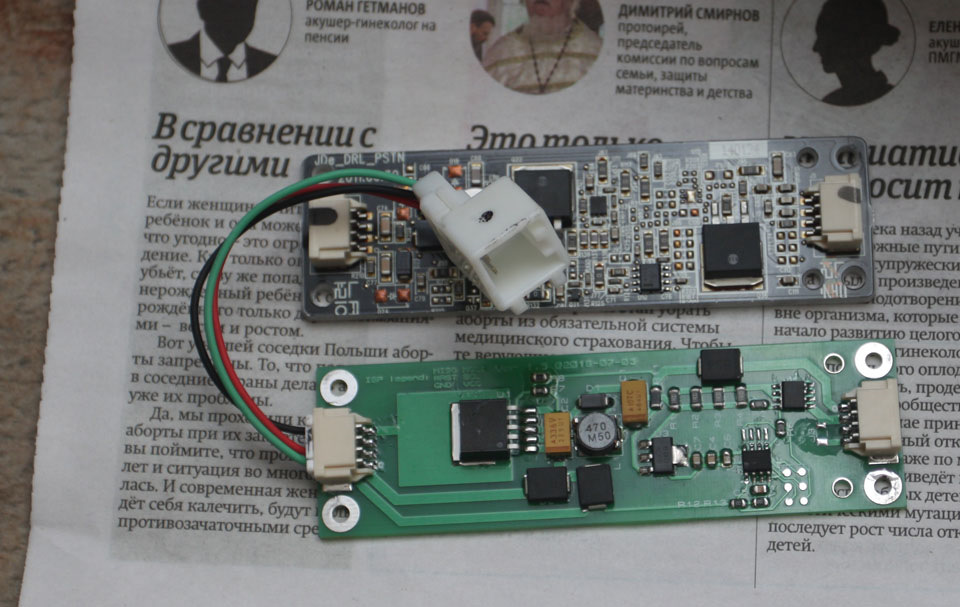

В сравнении со штатными платами они выглядят предельно просто по элементной базе.
Но для их замены надо сделать два отверстия в корпусе фары.
Затем отщёлкиваем разъём от реснички с двумя проводами, нажимая на язычок.
Затем немного ловкости рук и плата выскальзывает из отверстия для замены лампы ближнего света. В обратную сторону будет проще заталкивать если хвостик питания просто выпрямите и за него затолкаете плату обратно. И вот новая плата уже на месте прикручена, отверстия заплавлены.
Немного дождливых деньков и грязь скроет следы хирургического вмешательства.

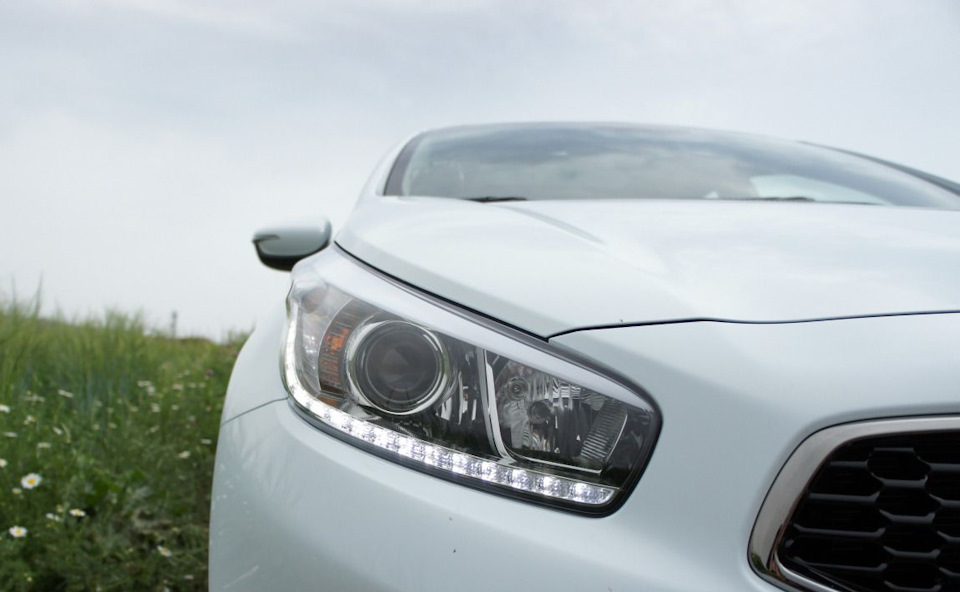

Владелец получил пару своих фар обратно и в последствии я получил положительный отзыв о работе ресничек — яркость одинакова, оба режима (ДХО и габарит) работают корректно, чего и вам желаю.
Comments 59
Добрый день, подскажите, пожалуйста, чтобы снять фару КИА Сид JD нужно снимать бампер?
Честное слово — я не сильно помню, но хозяин сам как-то выдернул при мне.
Этот блок отвечает только за работу габаритов и дхо?
да, только за светодиодную ресничку
И еще вопрос, чтобы зря не заказывать плату. Можно на ресничку отдельно подать 12в для проверки ее?
можно, но только один раз, потом светодиоды сгорят, для этого и существует драйвер
Значит без драйвера не проверить получается
а сток платы как реанимировать:?
без понятия, я не электронщик
жаль, я электронщик — сам бы попытался )))
но это нужно снимать фару так не подлезсть
как можно выключить правый Дхо т.к левый не работает а времени заниматься нет, может какой проводок вывернуть и какой именно
снизу за заглушкой разъём
Сколько стоят платы?
Может быть что дело и не в ней?
Текст читайте внимательно и запрос делайте продавцу в личные сообщения.
Добрый день. Сколько будет стоить отправить 1 плату в г. Псков?
у автора спросите, в тексте написано у кого я брал платы.
да и будет разница в яркости, менять надо парой.
Laroma60
Добрый день. Сколько будет стоить отправить 1 плату в г. Псков?
Меняли человеку одну штуку, разницы в яркости нет, режимы штатные.
hiperlights.ru/cat/diy/ceed-drv
Здравствуйте! А у кого вы приобрели плату для ДХО?
С луны заказал
Здравствуйте где можно купить платы
Текст прочитайте внимательно с начала
Добрый день! Можно вопрос, как вы закрепили плату внутри фары?
по тексту написано как вынуть как отключить и запихнуть обратно, а вот как вы ее закрепили внутри нет.
Так же на винты как и было штатно, цитирую из записи:
И вот новая плата уже на месте прикручена, отверстия заплавлены.
спасибо!
Всем привет. Недавно стал вторым владельцев Сида 2013 г. Комплектация комфорт. Как выяснилось в этой комплектации не предусмотрены LED дхо. Их роль выполняют желтые галогенки рядом с птф. (это печалит) Но приглядевшись к фарам которые стоят у меня, я заметил, что старый владелец поставил сюда фары с комплектации повыше (т.е. в них уже идут LED дхо- так называемые реснички), но они почему то у меня не горят. После запуска двигателя загораются галогенки нижние, которые расположены рядом с птф и все. Ночью заметил что при включении габаритов (которых у меня в этих фарах нет- там стоят заглушки) на короткий миг включаются LED огни и гаснут сразу. Подскажите пожалуйста можно ли как то подключить фары с LED дхо так, что бы они функцианировали штатно? К слову задавал вопрос официалам — там сказали что мол только замена блока управления двигателем поможет. Что то слабо верится. Удовольствие тогда будет слишком дорогое — 50к не малые деньги((. Может как то можно решить вопрос по другому? Спасибо за ранее.
А с какой проблемой обратился владелец?
отказала ресница на одной стороне
Удалось решить вопрос?
запись читали?
Сорри, не туда вопрос задал 😬
Тут просто у товарища проблемка как у меня. Думал, ему пишу 😇
Приветствую, а где купить плату можно, одна ресничка не горит в полную мощность? Спасибо
текст прочитайте внимательно
Passtor004
Приветствую, а где купить плату можно, одна ресничка не горит в полную мощность? Спасибо
Вот и у нас на Киа возникла такая же проблема. Правый горит в режиме, как будто вкл ближний свет. Решилось в итоге?
добрый день! подскажите каким образом заделывались дыри в корпусе фары?
паяльником расплавлялся материал, чуть-чуть добавлялся с неиспользуемых элементов фары.
Похоже тоже сдох драйвер светодиодной ленты в левой фаре… На фото фара вид снизу? т.е. не снимая фары не подобраться?
да, фара снизу
Привет, у меня та же проблема, фару снял, отверстия просверлил, плату открутил, а как ее вытащить?у меня рука не пролазиет в отверстия ближнего света)))и даже если фару переверну и плата вывалится, то как ее обратно потом запихать?
текст читайте, все же написано
Фары не разборные?
Разборные: www.drive2.ru/l/2684561/
Пластик тонкий и аккуратно — очень долго текучим остаётся и деформируется легко.
Сколько стоит плата?
к автору платы обратитесь
Вообще-то, режимы работают корректно только для "Старой" версии родных плат. На новой меняется режим габаритов (второе положение переключателя — поправьте, если не прав) — у меня тускло горит из-за особенностей определения.
Хочется победить и сделать полный аналог, но в Омске Сидоводов не столь много (хотя я более-менее смог идентифицировать 4-7 машин).
Вот это поворот ;) переключатель то где расположен?
Тот, что на рулевой колонке. Предположительно.
AlanDrakes
Вообще-то, режимы работают корректно только для "Старой" версии родных плат. На новой меняется режим габаритов (второе положение переключателя — поправьте, если не прав) — у меня тускло горит из-за особенностей определения.
Хочется победить и сделать полный аналог, но в Омске Сидоводов не столь много (хотя я более-менее смог идентифицировать 4-7 машин).
У меня сид 2015 го модельного года. В режиме габаритов ДХО не притухают. Сам удивился этому в свое время.
www.drive2.ru/l/9035407/
В моём случае — притухают. Детектирую как раз таки по наличию напряжения на пине, потому не соответствует родным (новым) штатным драйверам.
На самом деле, на проводе ДХО (вроди бы, 11-й по Вашей схеме) идёт ШИМ модуляция около 90% заполнения. При переключении между габаритами и фарами немного меняется, но возвращается в то же значение, а я этого не могу уловить контроллером.
Либо на той машине, для которой изначально делали, всё работает не совсем правильно.
Забавно, про ШИМ, даже не предполагал. В версиях по проще, с обычными лампами, а не светодиодными ресничками, этот же сигнал идет на лампы ДХО. Возможно шимом снизили напряжение, для увеличения срока службы ламп… А на контроллер в фаре сигнал включенного габаритного света приходит?
Возможно, кстати.
ШИМ приходит на плату драйвера реснички. При этом, есть отдельный пин питания на эту плату — туда приходит 12V при включении ДХО. Вообще при включении — горит на полную. А вот при появлении ШИМа — ресничка притухает. Возможно, это со стороны БК такое поведение, но на тестовом авто я снял осциллограммы, идентичные для габаритов и ДХО. А вот при работе только реснички — активен только первый пин, на втором — ноль.
Ох уж эти корейцы)) Еще круче намудрить только французы смогли бы, наверное)) Вот же нормальный режим — включенные габариты приглушают ДХО, что мешало так сделать и у меня… Я ночью во дворах, чтобы не лупить ксеноном в глаза, переключаюсь на габариты. Но ДХО в полную силу тоже счастья в темноте не прибавляют. Если доведется лезть внутрь фары — переделаю обязательно.
AlanDrakes
Возможно, кстати.
ШИМ приходит на плату драйвера реснички. При этом, есть отдельный пин питания на эту плату — туда приходит 12V при включении ДХО. Вообще при включении — горит на полную. А вот при появлении ШИМа — ресничка притухает. Возможно, это со стороны БК такое поведение, но на тестовом авто я снял осциллограммы, идентичные для габаритов и ДХО. А вот при работе только реснички — активен только первый пин, на втором — ноль.
Приветствую!
вопрос как профессионалу в теме —
Как такое могло быть и почему?
www.drive2.ru/l/10219385/
Меня сейчас уже не беспокоит, просто интересно)
JedaiSW
У меня сид 2015 го модельного года. В режиме габаритов ДХО не притухают. Сам удивился этому в свое время.
www.drive2.ru/l/9035407/
Когда ДВС работает ресницы выполняют функцию ДХО, а при выкл. ДВС реснички притухают-режим габаритов…)
Да, так и есть. Просто получается на заведенном двигателе фактически нет габаритов — или ДХО или ближний + габарит, вот это и удивило)
JedaiSW
У меня сид 2015 го модельного года. В режиме габаритов ДХО не притухают. Сам удивился этому в свое время.
www.drive2.ru/l/9035407/
При включении ближнего тли габаритов должны притухать
Ну может они и должны, но есть два алгоритма на сидах, в одном из них они не притухают, и у меня как раз так.
У меня притухает при вкл. птф! А щас пришло время одной ленте теперь она при включённом ближнем стробит! А при вкл птф одна из лент горит в пол накала а другая как в режиме дхо.
Кстати у кого нибудь были подобные проблемы и возможно решить по гарантии?
Эти проблемы у очень многих. По гарантии спокойно меняют фару (одну или обе).
