Менял по этой схеме
Инструменты.
плоскогубцы
головки на 19
рожковый на 10
головка на 10 и карданчик для этой головки.
Комплект для замены.
1 Масло вариаторное NISSAN CVT Fluid NS-2, оригинальный код KLE52-00004. Нужно будет приобрести 2 канистры по 4 литра.
2 Прокладку поддона вариатора NISSAN GASKET OIL-PAN с оригинальным номером 31397-1XF0C / MITSUBISHI 2705A015
3 Оригинальный фильтр маслоохладителя вариатора NISSAN 317261XF00 / MITSUBISHI 2824A006
4 Прокладка корпуса маслоохладителя вариатора MITUBISHI 2920A096
5 Оригинальный фильтр вариатора (фильтр грубой очистки) NISSAN 317281XZ0D / MITSUBISHI 2824A007
6 Прокладка сливной пробки — NISSAN 11026-01M02.
7 Не обязательно-Пробка сливная NISSAN 3137731X06 если сорвали.
Замена масла в CVT
--------------------------------------
1 Автомобиль следует установить на подъёмник или над смотровой ямой.
2 После этого нужно снять защиту мотора внизу машины.
3 Перед сливом следует прогреть масло до рабочей температуры. Обычно бывает достаточно 5-10 минут.Запускаем двигатель. Переводим селектор коробки CVT по очереди во все положения, задерживая рычаг в каждом положении на 5-10 секунд, затем возвращаем селектор в положение "P"
Замену масла в вариаторе необходимо производить на прогретых двигателе и коробке передач.
4 НЕ ГЛУША ДВИГАТЕЛЬ, проверяем уровень масла, нужно вынуть щуп CVT и проверить уровень.уровень в автоматах (в т.ч. вариаторах) проверяется только на заведённой машине! Для извлечения щупа из посадочного места на трубке следует шлицевой отверткой нажать на стопорный язычок и потянуть щуп вверх.На прогретой коробке уровень масла будет выше рисок щупа и стремиться к надписи >HOT<.
Глушим двигатель.
Немного вытяним щуп уровня масла для разгерметизации коробки и оставляем его в таком положении.
5 Теперь можно приступить к сливу масла.
Откручивае сливную пробку и сливаем рабочую жидкость из Вариатора, перед этим не забудьте подставить ёмкость для сливаемой жидкости. Нужно помнить, что лучше знать, сколько масла слилось из коробки, чтобы проще было ориентироваться при заливе,
здесь ёмкость играет роль мерки сливаемой жидкости. Сливаться масло из коробки может до 20-25 минут.

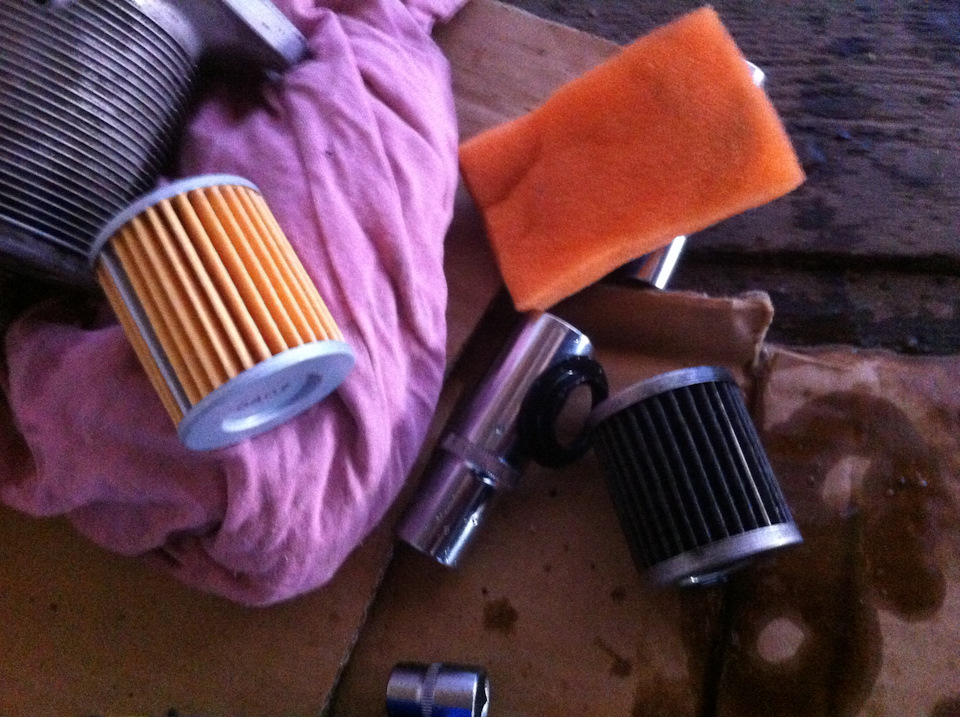

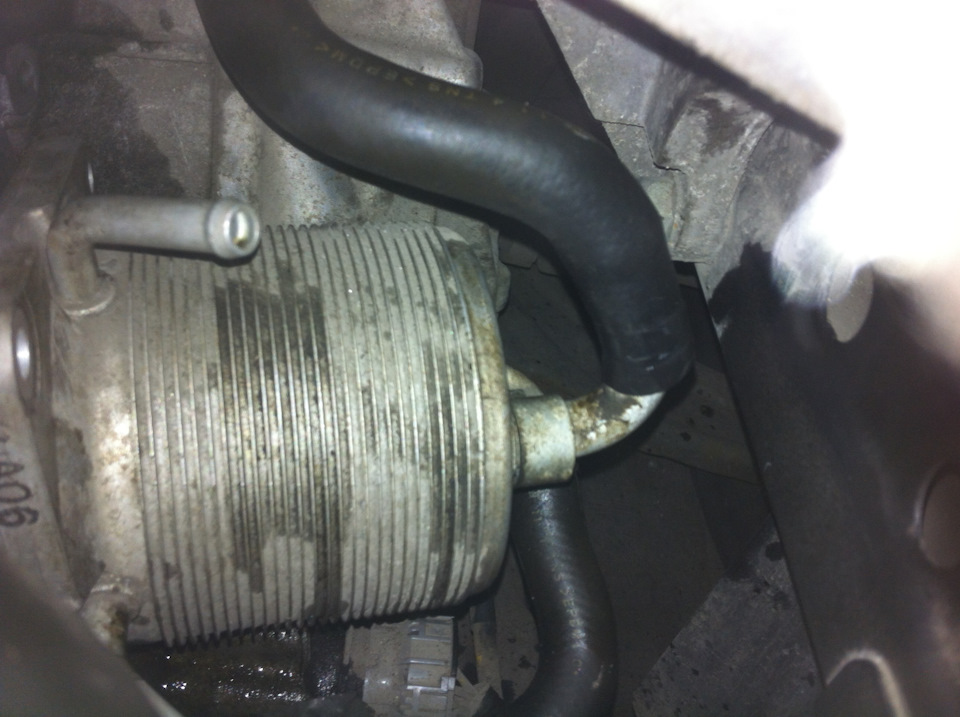

6 Пока сливается жидкость, можно приступить к снятию фильтра маслоохладителя вариатора
и по возможности промыть или заменить радиатор охлаждения для CVT если промыть его не удаётся.
7. Подходит очередь для снятия поддона.Вкручиваем сливную пробку.Снимать поддон нужно очень осторожно, так как там ещё остаётся некоторое количество масла которое сливаем в ту же емкость. В снятом поддоне имеется два магнита, которые собирают металлическую стружку, поэтому внутреннюю часть вместе с магнитами следует тщательно очистить, лучше очистителем для тормозов он не оставляет жира, вытереть поддон начисто безворсовой ветошью, чтобы в вариатор не попал никакой мусор. Это важно!Далее меняем фильтр грубой очистки.Также не забудьте очистить привалочную поверхность по периметру картера CVT то есть место прилегание прокладки.
8. Когда всё это выполнено, устанавливают новую прокладку поддона вариатора, а затем поддон на своё место, ПРИ ЗАТЯГИВАНИИ ПОДДОНА НЕ ТЯНИТЕ БОЛТЫ СИЛЬНО ВСЁ ОЧЕНЬ НЕЖНОЕ!СОРВАТЬ РЕЗЬБУ НА ПОДДОНЕ ОЧЕНЬ ПРОСТО, ставим новую медную шайбу на пробку поддона вариатора, закручиваем.
Зная объём слитого масла, заливают такое же количество нового масла, периодически контролируя его уровень.Заливать масло нужно через трубку щупа, поэтому понадобится маленькая воронка.
После залива масла следует проверить его уровень по щупу. На холодной коробке его уровень находится между рисок, на прогретой – выше рисок в районе надписи HOT. Можно прогреть коробку и проверить соответствует ли уровень бывшему до замены.
--------------------------------------------------------------------------------------------------------------------------------------------------------
Если не жалко денег.можно повторить процедуру слива-залива
9. первый вариант.
Заводим двигатель. Хорошо прогреваем его до рабочей температуры.
Не глуша двигатель, переводим селектор коробки CVT по очереди во все положения, задерживая рычаг в каждом положении на 5-10 секунд.Ставим рычаг на Р и проверяем уровень жидкости.
Щуп всегда вытирайте безворсовой тряпкой или салфеткой. Производителем об этом упоминается особенно!
Слить жидкость.
Второй вариант-прокатиться несколько километров, а лучше покататься в течении дня хорошенько разогреть коробку, и опять заехать для слива жидкости.
Дело в том, что было заменено всего не многим больше половины всей жидкости, процентов 60, а это всё таки маловато.
Опять сливаем через пробку жидкость, даём ей хорошенько стечь 20-25 минут.
По прежнему сливаемая жидкость имеет цвет с коричневым оттенком, но уже гораздо чище жидкости сливаемой с коробки в первый раз.
Закручиваем пробку, установив на неё новое уплотнительное оригинальное кольцо.
Таким образом мы заменяем около 80% жидкости.
--------------------------------------------------------------------------------------------------------------------------------------------------------
10. После замены масла обнуляем датчик старения масла, если этого не сделать то давления масла будет выше нормы, что не есть гуд!
Чтобы насос высокого давления работал с правильной производительностью и подавал правильное давление, необходимо обнулить счётчик старения жидкости.
Производительность насоса задаётся ЭБУ (электронным блоком управления) коробки, который основывается на показателях счётчика старения.
Если есть свой ДИАГНОСТИЧЕСКИЙ СКАНЕР NISSAN CONSULT III или Launch X431 Diagun, то можно сразу же подключиться через разъём OBD-II, войти в меню "трансмиссия", сбросить все накопившиеся ошибки коробки и взглянуть на показатель счётчика старения.Если замечаний нет, можно продолжить эксплуатацию автомобиля.
Есть другое мнение для чего обнулять датчик старения масла, я считаю его правильным!
По сведению конструкторов данных трансмиссий давление и производительность насоса не регулируется ЭБУ! А показания счётчика старения НОСЯТ ЧИСТО ИНФОРМАЦИОННЫЙ ХАРАКТЕР И НЕ ВЛИЯЮТ НА РАБОТУ НАСОСА!
При замене масла надо обязательно сбрасывать счетчик старения. Его показания несут только информационный характер и не влияют на работу вариатора, но при этом имеют важное значение при диагностике. Счетчик опирается на множество параметров, учитывающих условия работы агрегата, — это, к примеру, фактическое время работы вариатора или частота оборотов его валов. На основании показаний счетчика дилер может сделать вывод о перенесенных агрегатом нагрузках и уровне деградации масла…"
Спасибо за разъяснение Сергею А.





















Comments 33
JT484K прокладка с фильтром
Интересно, отсасать масло через щуп из вариака получится? Я так делаю для двс
Цена вопроса замены масла с фильтрами?
вопрос, почему меняли фильтр грубой очистки если он моется и вытирается, почему не меняли прокладку фильтра грубой очистки 31526-1XG0A?
Прокладка корпуса маслоохладителя вариатора MITUBISHI 2920A096
Fabriek
вопрос, почему меняли фильтр грубой очистки если он моется и вытирается, почему не меняли прокладку фильтра грубой очистки 31526-1XG0A?
прокладка фильтра грубой очистки идет в комплекте.

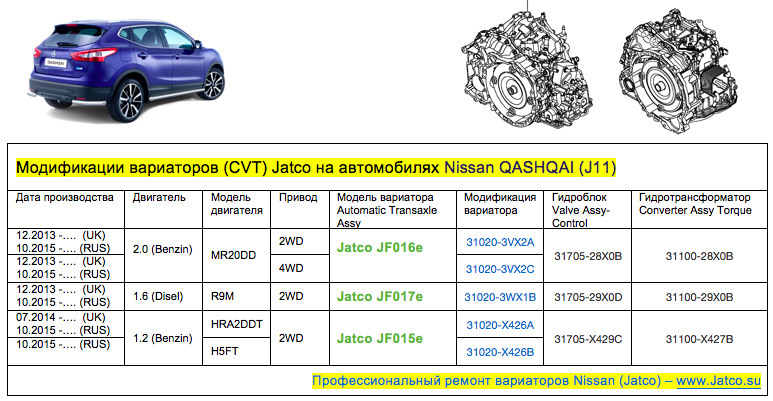

Добрый день. Хотелось бы добавить к вашем замечательному отчёту, что на Nissan Qashqai первого поколения (кузов J10)устанавливали 2(!) разные модели вариаторов (с разными расходниками). А на "Nissan Qashqai" второго(!) поколения (в кузове J11) 2013 — 2019 годов выпуска устанавливали три(!) разные модели вариаторов. И расходники (фильтры, прокладки) там тоже отличаются. Вот ниже более подробно…
1) Вариаторы на "Nissan Qashqai" (какие бывают модели, модификации и их отличия)
2) Jatco JF016e — замена масла в в вариаторах Nissan Qashqai, неоригинальные расходники.
Самый проблемный(!) вариатор на Nissan Qashqai — это Jatco JF015e (на первом поколении его устанавливали с двигателем 1.6, а на втором поколении с двигателем 1,2). Он реально приходит в ремонт чаще всего. Благо этот вариато научились модернизировать при ремонте. Вот —
Ремонт вариатора CVT-7 "Jatco JF015e" (он же RE0F11A, DK0), слабые места.
Добрый день, какой вариатор стоит? Кашкай 2013 г 2.0 вариатор .
Выше в комментарии есть табличка. Там чётко указана модель вариатора. В чём проблема посмотреть?
У меня машина J10 кузов, не может быть чтобы там стоял вариатор JF016e.
Приветствую. Подскажи пжл сколько сливается масла при снятии поддона и замены фильтров?
Доброго времени суток. Люди подскажите кто знает. Смотрю уровень в вариаторе на холодную, щуп сухой, поездил прогрел вариатор, верхний уровень. Это нормально что когда на холодную на заведенной машине масла на щупе нет, а на холодной заглушенной выше уровня?
Здравствуйте!
Прочитал у вас: "10. После замены масла обнуляем датчик старения масла, если этого не сделать то давления масла будет выше нормы, что не есть гуд!
Чтобы насос высокого давления работал с правильной производительностью и подавал правильное давление, необходимо обнулить счётчик старения жидкости.
Производительность насоса задаётся ЭБУ (электронным блоком управления) коробки, который основывается на показателях счётчика старения"
Ооочень часто слышу такую информацию!
Которая не соответствует информации официальных изготовителей вариаторов!
По сведению конструкторов данных трансмиссий давление и производительность насоса не регулируется ЭБУ! А показания счётчика старения НОСЯТ ЧИСТО ИНФОРМАЦИОННЫЙ ХАРАКТЕР И НЕ ВЛИЯЮТ НА РАБОТУ НАСОСА!
В связи с этим, если вас не затруднит, сообщите пожалуйста каким образом регулируется производительность насоса?
С уважением, Сергей А. (Инженер-механик по трансмиссиям)
Здравствуйте, подскажите где вы взяли эту инфу-По сведению конструкторов данных трансмиссий давление и производительность насоса не регулируется ЭБУ! А показания счётчика старения НОСЯТ ЧИСТО ИНФОРМАЦИОННЫЙ ХАРАКТЕР И НЕ ВЛИЯЮТ НА РАБОТУ НАСОСА!
Я не нашел ответа и смирился с тем что пишут в интернете.
Вы как инженер-механик по трансмиссиям развейте этот миф,
все в ваших силах.
С уважением.
Здравствуйте. Спасибо за ваш ответ!
По вопросу: -где вы взяли эту инфу-По сведению конструкторов данных трансмиссий давление и производительность насоса не регулируется ЭБУ! А показания счётчика старения НОСЯТ ЧИСТО ИНФОРМАЦИОННЫЙ ХАРАКТЕР И НЕ ВЛИЯЮТ НА РАБОТУ НАСОСА!
Ответ уже дан — у конструкторов данных трансмиссий.
В свое время мы отправляли официальный запрос именно по этому поводу конструкторам Jatco. Их ответ содержал:
"…При замене масла надо обязательно сбрасывать счетчик старения. Его показания несут только информационный характер и не влияют на работу вариатора, но при этом имеют важное значение при диагностике. Счетчик опирается на множество параметров, учитывающих условия работы агрегата, — это, к примеру, фактическое время работы вариатора или частота оборотов его валов. На основании показаний счетчика дилер может сделать вывод о перенесенных агрегатом нагрузках и уровне деградации масла…"
Мои коллеги из Москвы (а я из Санкт-Петербурга) делали аналогичный запрос в компанию НИССАН и получили аналогичный ответ. Другие коллеги делали запрос в МИЦУБИСИ — ответ тодже!
В интернете об этом действительно информации не много, но найти её можно. Извините, если чем обидел. Успехов!
С уважением, Сергей А.
Обид нет и не может быть.
Вы дали конкретный ответ, и мне кажется правильный.
Я вставлю ваш ответ в пункт 10!
С уважением.
Подскажи, ты указал номера а-ля митсубиси, они подходят ?
Скорее всего да, так как коробки на митсубиси асх рено (не помню модель) и ниссан одинаковые.
AlexUglich
Подскажи, ты указал номера а-ля митсубиси, они подходят ?
Да
Умения передний привод, по смотрите на сайте здесь очень много информации по вашему вопросу.
Друг, спасибо за статью, очень помогла!
А скажи пожалуйста куда заливать (и где сливать) ту трансмиссионку, которую в мост?
Сколько по стоимости обходится замена масла в вариаторе- стоимость запчастей+работа?
Работа точно не знаю, запчасти не помню точно где-то тысяч 12
ну и как встал фильтр маслоохладителя вариатора NISSAN 317281XZ0D в ваш передний привод?
31726-1xfoo встал на ура
Я имел ввиду не фильтр в маслоохладителе 317261XF00, а фильтр грубой очистки в потдоне вариатора, вы указали 317281XZ0D он идет для полноприводной модификации и вроде как толще и не подходит для переднего привода ваш должен быть 317281XZ02
Я ставил не оригинал А007
Оригинальный фильтр вариатора (фильтр грубой очистки)
Ниссан Кашкай 2.0 2007-2014 (NISSAN QASHQAI 2.0) NISSAN 317281XZ0D
ПОДХОДИТ ДЛЯ АВТОМОБИЛЕЙ С ПОЛНЫМ ПРИВОДОМ.
Нигде нет слова ТОЛЬКО ПОДХОДИТ.
Я заказывал 317281XZ0D привезли с мятой горловиной,
вернул.размер был тот же, что и у старого моего фильтра.
317281XZ02 такой нигде не видел.
www.drive2.ru/l/8568953/ сдесь вот не встал 317281XZ03 фильт должен быть аналогом 317281XZ02D
По в внешнему виду это не 317281xzod
Или мне не тот привезли который я вернул.
Закажу, выложу фото в сравнении .
www.to4car.ru/расходники/…0-140лс-mr20de-2007-2014/
Хорошо, интересно будет узнать
Жена купила Кашкай 2008г.в. 4wd 2.0, необходимо долить масла в автомат. На сто ребята сказали что можно через щуп долить любое масло с допуском cvt для вариаторов и оригинальное масло не обязательно. Также предстоит замена масла в двигателе, хочу взять mitasu 10w-40 а фильтр какой не знаю
