…внизу темы сборник по номиналам (в скобках — кому говорим Спасибо!)…
У кого есть:
— такой в хозяйстве (именно DT838! т.к. М-ок, и, прочих, навалом схем в инете);
— желание помочь;
— отвертка крест;
— стекло увеличительное (или зеркало, если измерять этим же мультиком),
подскажите, пожалуйста, сопротивления двух резисторов №35 — 9 Ом, №37 — 100 Ом.
===============================================================================
Урааааа! У меня теперь ДВА мультика! ;)
Ещё раз спасибо: raptorok, valiev-ruslan.
9R R35=9 Ом (коричневый/чёрный/чёрный/золотой минимальный, что я нашел в своих запасах, — 10 Ом, отсюда и погрешность…)
100R R37=100 Ом (коричневый/чёрный/коричневый/золотой)
=================================================================================
R3=1,5кОм
Безымянный (рядом с R19)=14,1кОм
R15=1,5КОм(152) (niarbagem)
R23 сток=900Ом; правильный=1000Ом (niarbagem)
R25=100кОм (boy82)
R34B=100Ом
R34B=75Ом (в некоторых попадаются) (StoneTL)
R35=9Ом (Raptorok,Valiev-Ruslan)
R36=900Ом (9000)(rn3qbh, niarbagem)
R37=100Ом (Raptorok,Valiev-Ruslan)
…если что-то, где-то не верно; или: добавить нужно, — маякните, пожалуйста, в личку. Заблудился я в комментах. :( Спасибо!
Comments 78
www.ozon.ru/product/multi…s-min-max-rel-1227233674/ купил такой приборчик, однозначно лучше чем 832 и 838
Подскажите, за что отвечают крутилки vr1 и vr2 ? Мне нужно откалибровать, так как завышает напряжение и температуру. Как это сделать?
Отличный пост. Свой DT838 подчинил. Если кому-то поможет, то я своим приборчиком DT838 в положении измерения сопротивления 2000 померял напряжение 220 В. Не увидел, что переключатель на 180 градусов развернут. Выгорел резистор R15 явно, что даже номинал не разобрать. Благодаря этому посту определил. Хотя были варианты или 1,5 кОм или 1,3 кОм. Я поставил 1,3 кОм. И сгорел R36 на 900 Ом. Но то что он сгорел — определил только прозвонкой другим мультиметром. На фотографии видно. После — замены заработал как новенький. Еще раз спасибо за пост.
Подскажите где можно купить smd резисторы, желательно поштучно или откуда их можно снять в качестве донора?
chipdip.ru
Интернет
)
Отличный пост, 6 рублей и мой тестер снова жив!
Спасибо за пост🙂
Мультиметр ток перестал мерить. Если на угол не много нажать то иногда пытается, думал микротрещинка где нибудь на пайке. Когда пропаивал R35 то половина от него осталась на жале пояльника, лопнул вообщем. Прочитать номинал не возможно, а тут Ваш пост 👍
Удачно я зашёл) у меня та же проблема, сгорел R37, спасибо за пост, очень помог в определении нужного номинала)
Отлично! Пожалуйста.
Спасибо за номиналы! Ермак dt 838 точ а точ плата, заменил горелый r37.
Отец сжёг. Он новый купил. Я его забрал.
Починил. Теперь это мой 3 мультиметр)))
1 на работе, один в автобусном парке. Всё домой хотел купить, но вроде и нужды не было, но время от времени батарейкам напряжение посмотреть хотелось. Вот теперь дома жить и будет он. Я его ранее уже ремонтировал. Живучая модель, уже 4 резистора сменены)))
Может кто подскажет резистор р15 на сколько может быть. При разрыве на нем было постоянное пищание. Пока припаял накоротко. Пищит как положено при позвонке. Но в положениях 20в 200в и 1000в показывает завышенные показания. Как и при разрыве р15. Причем до 2в показывает норм.
Они врут многие с магазина в большую сторону. На плате вашей стоят подстроичники. Пометить маркером и крутить каждый. Добится на всех диапазонах приемлимых значений. Врать будет, но уже меньше. Мой врал на 20 вольт при переменке 220. Вместо 230, показывал 250. Подогнал все диапазоны, врёт но уже на 3 вольта всего
CMEIIIAPIK
Может кто подскажет резистор р15 на сколько может быть. При разрыве на нем было постоянное пищание. Пока припаял накоротко. Пищит как положено при позвонке. Но в положениях 20в 200в и 1000в показывает завышенные показания. Как и при разрыве р15. Причем до 2в показывает норм.
Именно на таком же приборе, полудохлый на халяву достался (только 2 переменника с другой стороны припаяны, остальное совпадает с фото) R15 на 1,3 кОм (132). Но только выдрали микросхему рядом с зумером. Не подскажешь название?
LM358
Нужна схема на DT-830B плата 98-12-26 ну и проц 40 контактов
Спасибо. У меня постоянно на прозвонке пищал резистор, нашел обрыв резистора R3 на 1,5 кОм. Заменил и прозвонка заработала.
Спасибо. Починил, все работает. Сгорел R37 под подозрением R34B но его не трогал.
Спасибо за тему!
Также попал руки неработающий приборчик, решил поковырять, под замену:
R15 = 1,5 КОм (152), в схеме его не нашел, и на фото тоже не видел, был в обрыве, кое-как разобрал маркировку.
R36 = 900 Ом (9000).
После замены заработал как нужно.
Всем спасибо!

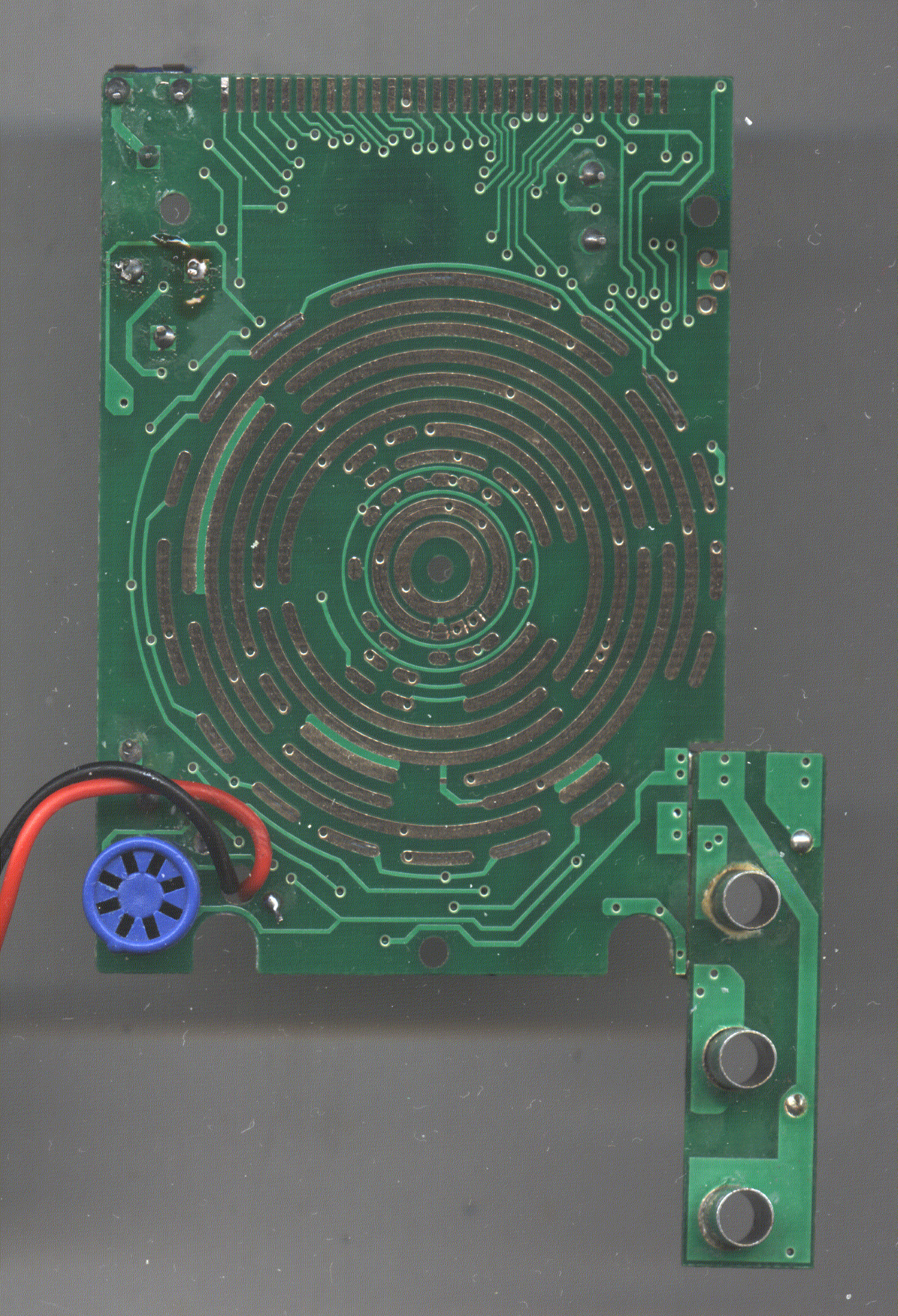

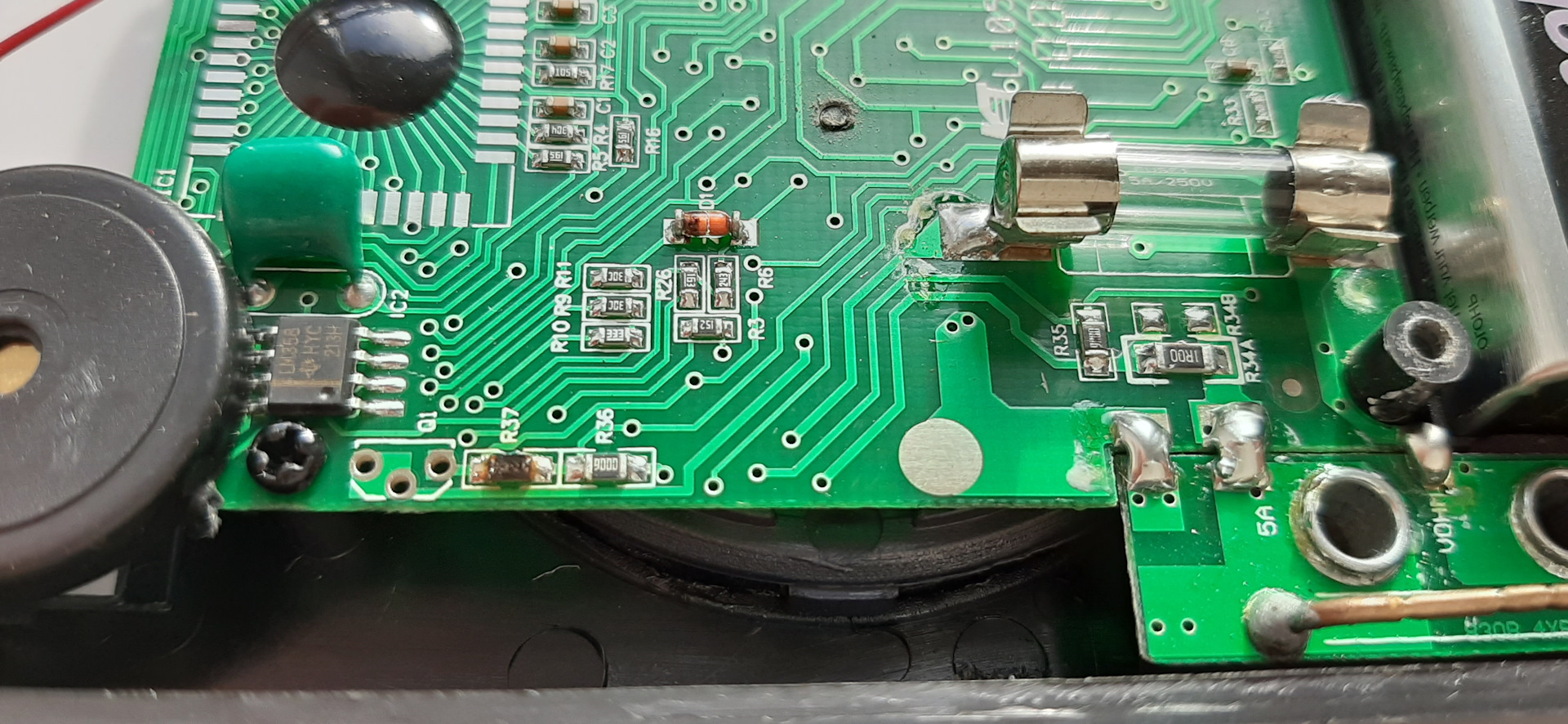

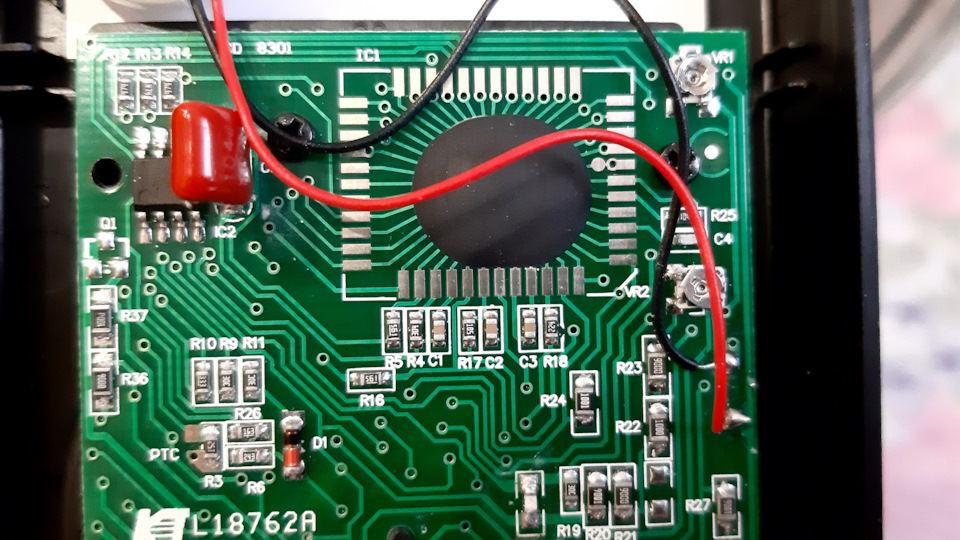

я выложил фото и схему конкретно своей модели. можете выложить фото своего, кому то тоже может пригодиться.
niarbagem
Спасибо за тему!
Также попал руки неработающий приборчик, решил поковырять, под замену:
R15 = 1,5 КОм (152), в схеме его не нашел, и на фото тоже не видел, был в обрыве, кое-как разобрал маркировку.
R36 = 900 Ом (9000).
После замены заработал как нужно.
Всем спасибо!
поменял тоже R15 (выгорел центр рассмотрел только 1 и 2) поэтому воткнул 102 и R36 не нашел поставил 2 резистора 1кОм и 10кОм параллельно в итоге 900 примерно. После замены заработал. спасибо за коммент на него опирался в первую очередь.
вывел напряжением в режиме омметра. показания занижали в 16 тыс раз)на 200-20кОм
По поводу схемы все номиналы совпадают, только на схеме R15 нету

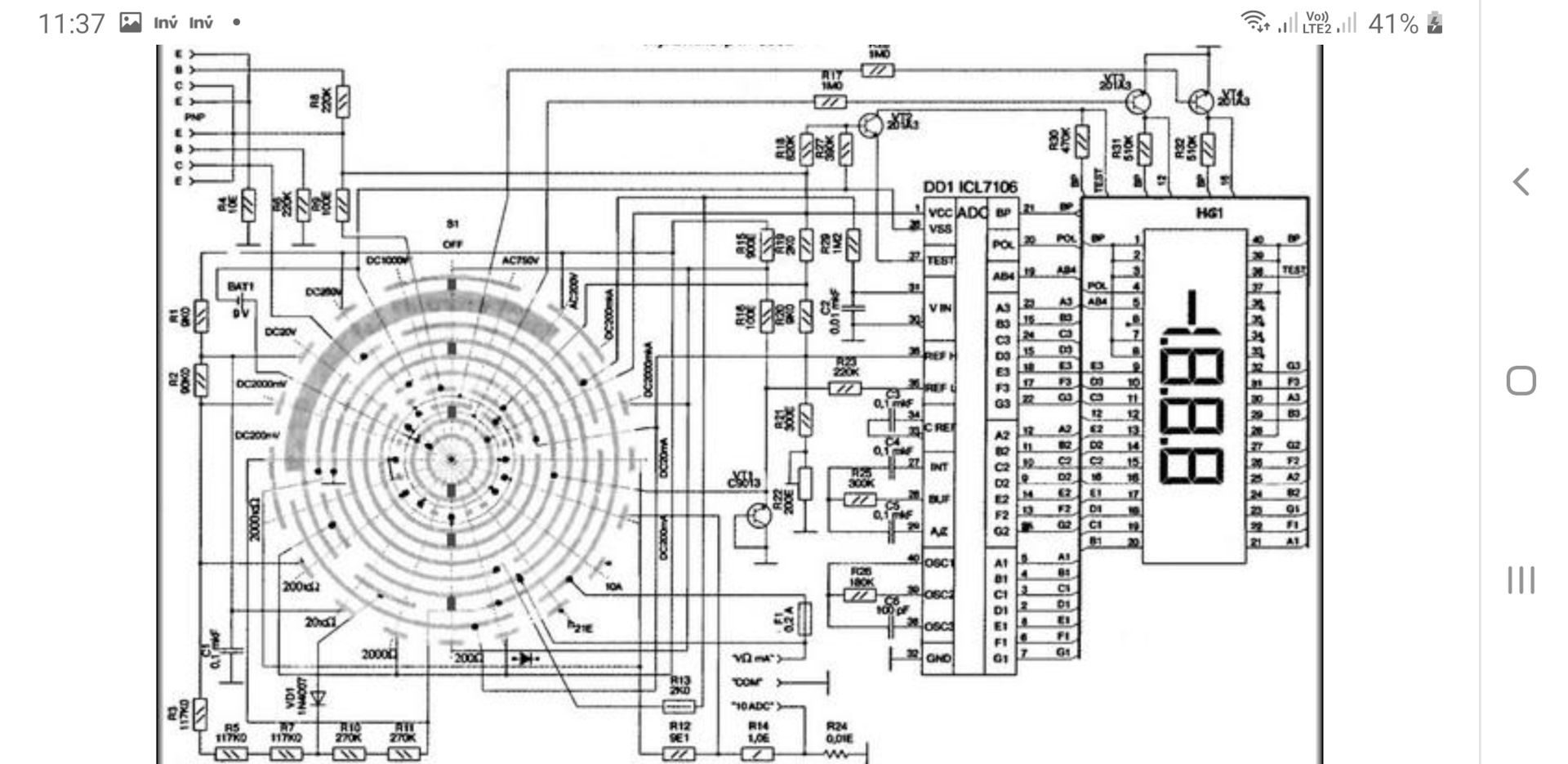

Найдена схема тестера именно этой версии, может кому пригодится)
Вообщем подстраивал диапазоны, но не как не мог попасть. Брал эталонный тестер и переключал термопару (верхним подстроечником регулируются низкие температуры, нижним высокие температуры), шаг за шагом добился максимально близких показаний, но всё равно была погрешность завышения на 10 градусов в верхнем пределе. Нижний был уже в крайнем положении, не хватало ещё немного. По дорожке сразу от него идёт R23 на 900 Ом заменил его на 1000 Ом и этой разницы как раз хватило. Теперь всё как в аптеке, может кому пригодится.

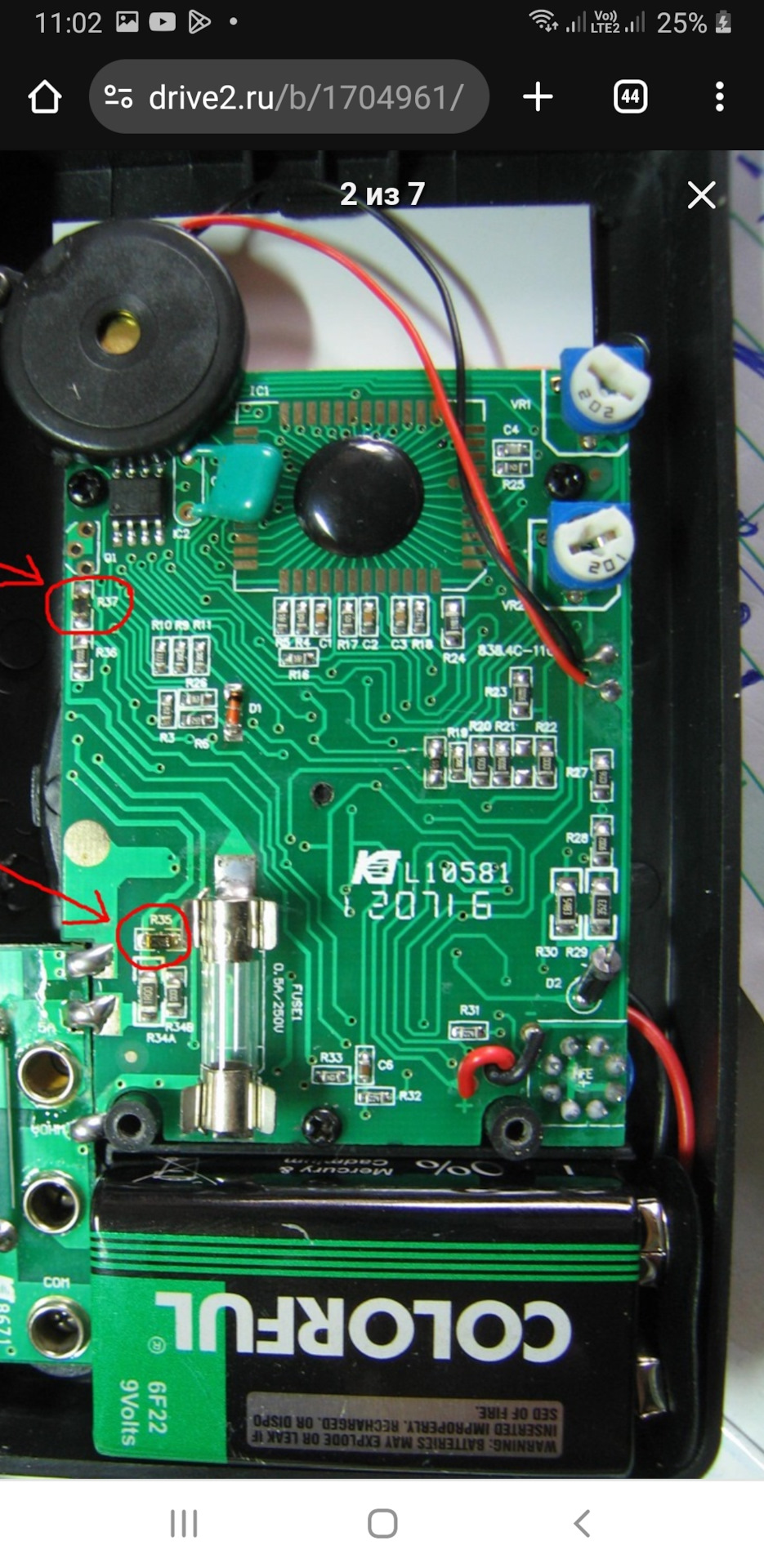

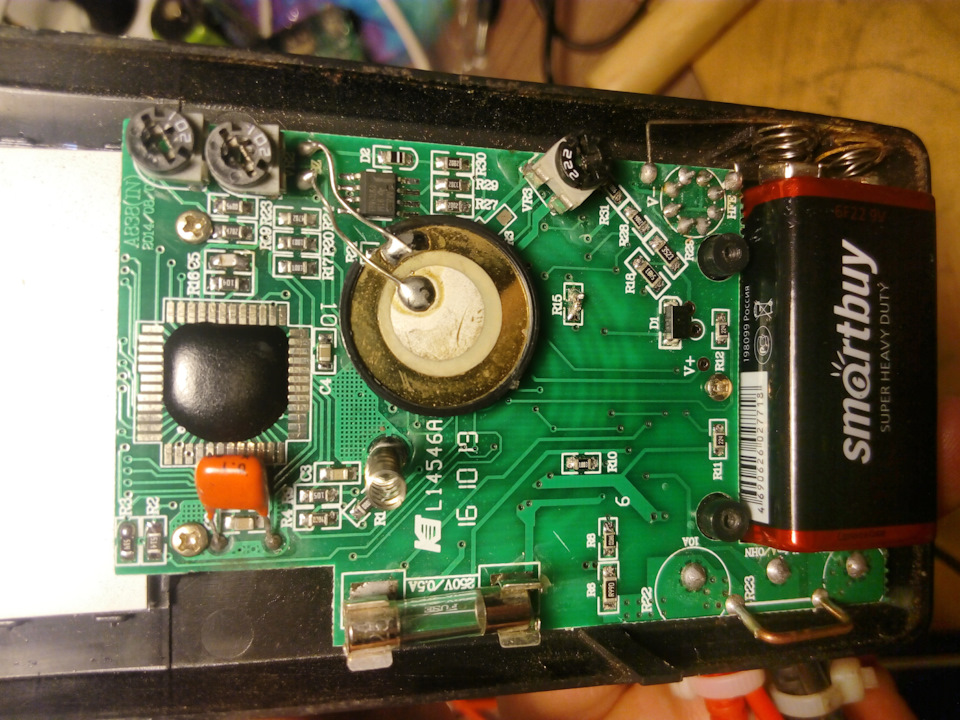

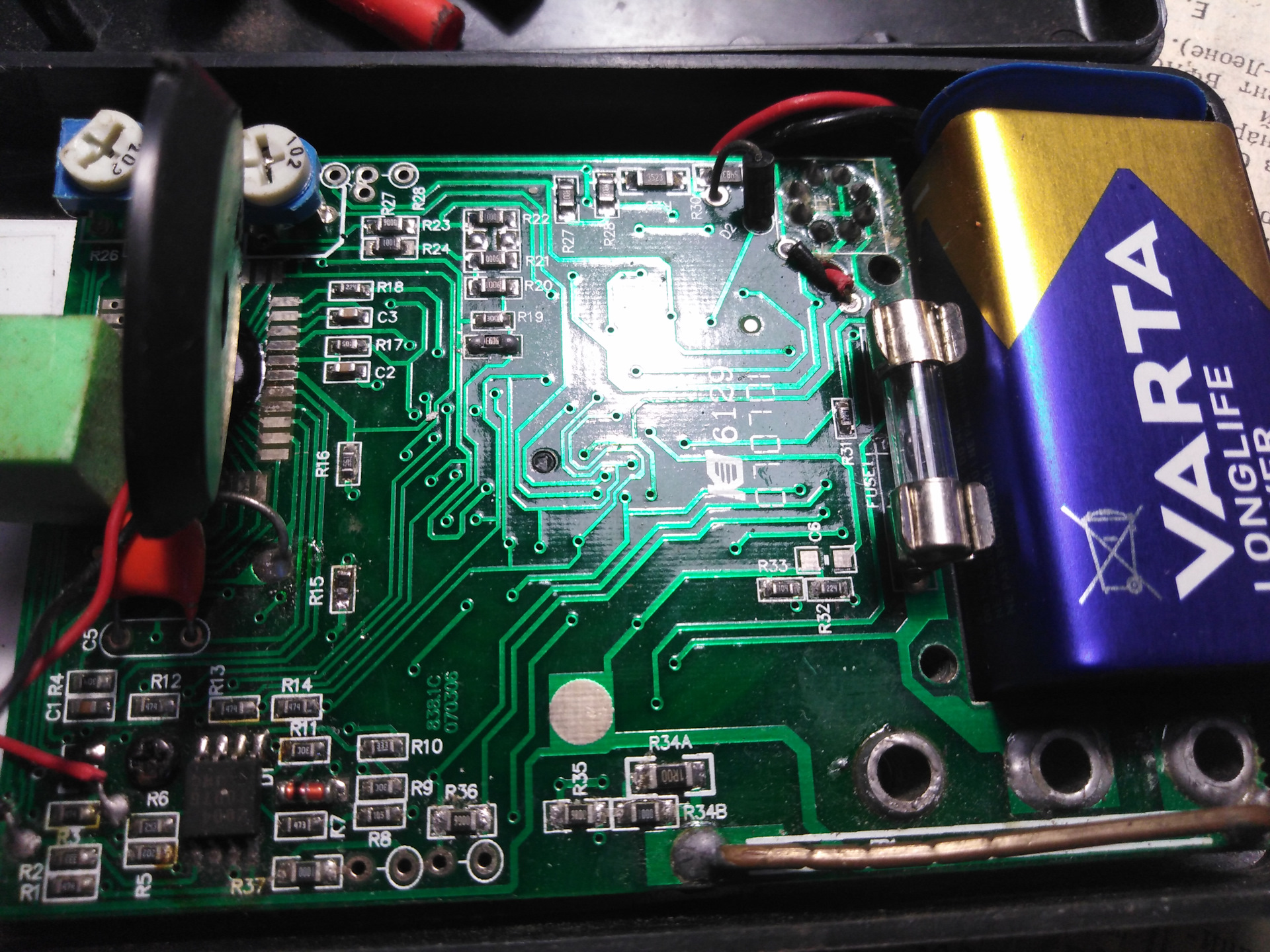

Оставлю своё фото, может кому пригодится. У этого тестера при температурах более 150 градусов начинает сильно завышать температуру. Вроде как это брак Китайцев и можно устранить, но пока не нашёл как.

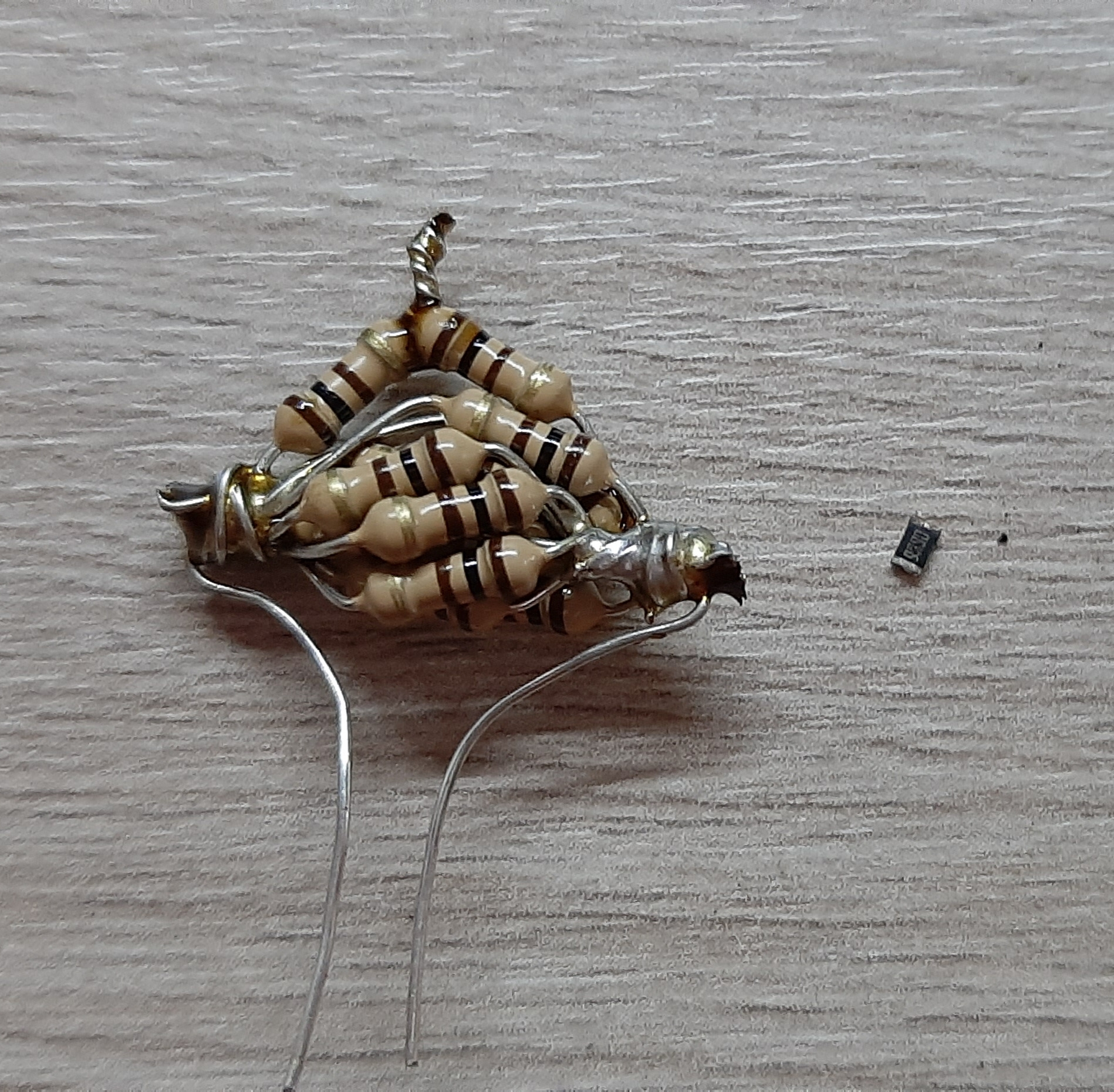

13 100Омных в 9Ом, как тебе это, Илон Маск?
Спасибо за блог. Модель с буквой Т на конце, не знаю особенностей, т.е. MD838T. Конкретно сдох R37. но и чёрная точка на R35. Но У меня надпись на резисторах R36=R35=9000. Дак всё же R35 9Ом или 900Ом?
Я, в свой, поставил 10 Ом (получилось с погрешностью), поэтому, точно — не 9000 Ом!
exist8
Спасибо за блог. Модель с буквой Т на конце, не знаю особенностей, т.е. MD838T. Конкретно сдох R37. но и чёрная точка на R35. Но У меня надпись на резисторах R36=R35=9000. Дак всё же R35 9Ом или 900Ом?
9000 это 900 ом
play.google.com/store/app…profilernd.electronicapps
Поможет.
может знает кто сопротивление на R12 мультиметр ММ100

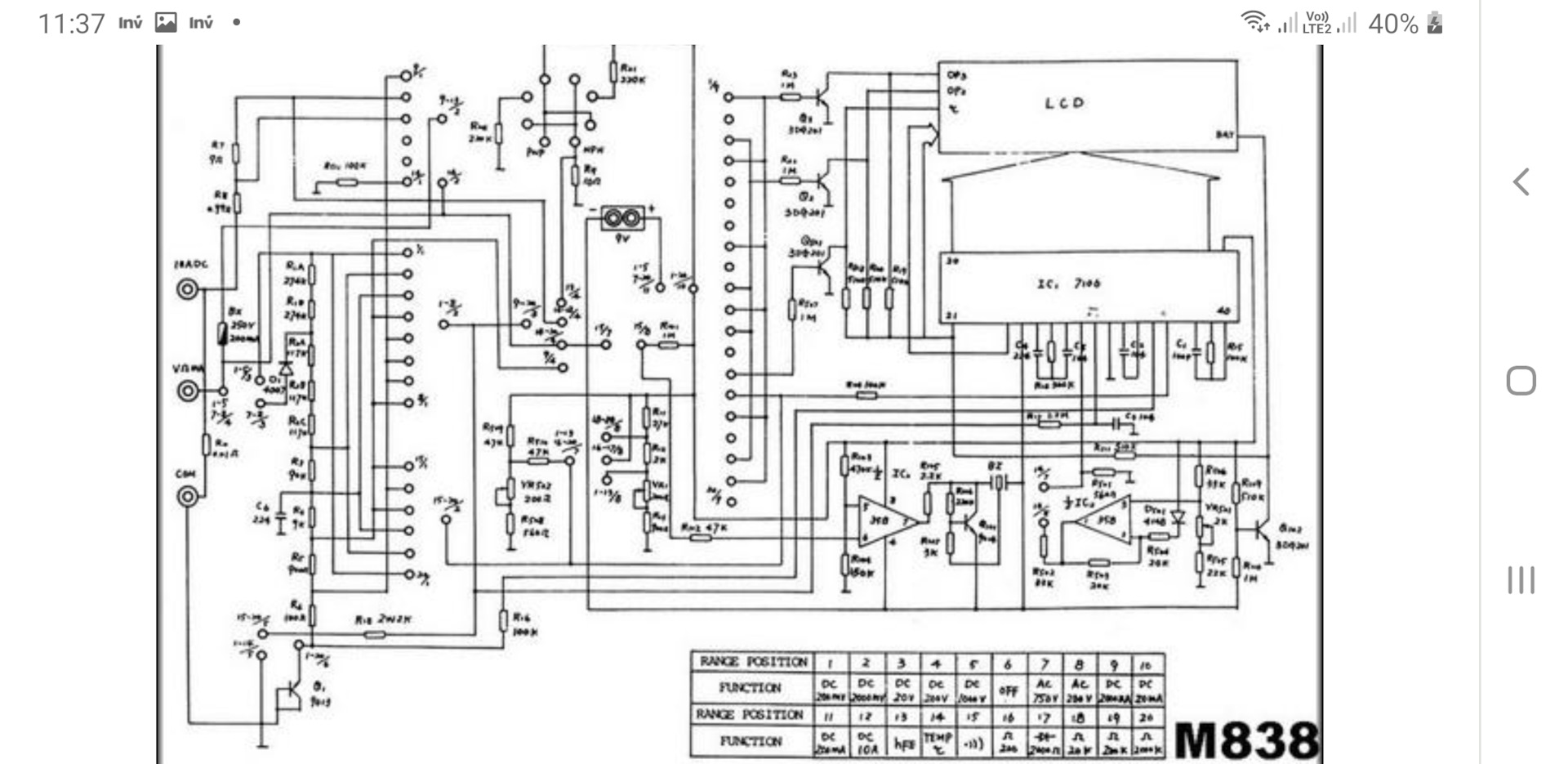

Нашел вот такую схему. Перегорел r36, на одной схеме (с иероглифами китайскими) указано было 9 Ом, на этой вроде все верно — 900. Но у меня в приборе нет безымянного рядом с r19, пустое место хотя контакты есть. Mожет отвалился?)))))
Починил себе 3 мультиметра! Долго валялись, не знал что делать с ними. А на новые денег нет. Спасибо всем кто тут разбирался в этом.
У вас R34B 1000 стоит, у меня почему то 750:) Странно. Все тоже самое. Причем выпаял и показывает как надо, а на плате прозванивается. Буду пытаться починить, таких уже 3 поломаных накопилось)
И еще я смотрю R3 часто у всех выходит из строя, стоило его заменить и любимая прозвонка снова стала работать. Правда напряжение врет и сопротивление тоже, видимо еще что то надо менять.
И да, спасибо за статью! Очень помогли многим! Смешно было читать что производители говорят что они не ремонтопригодны. 🤣

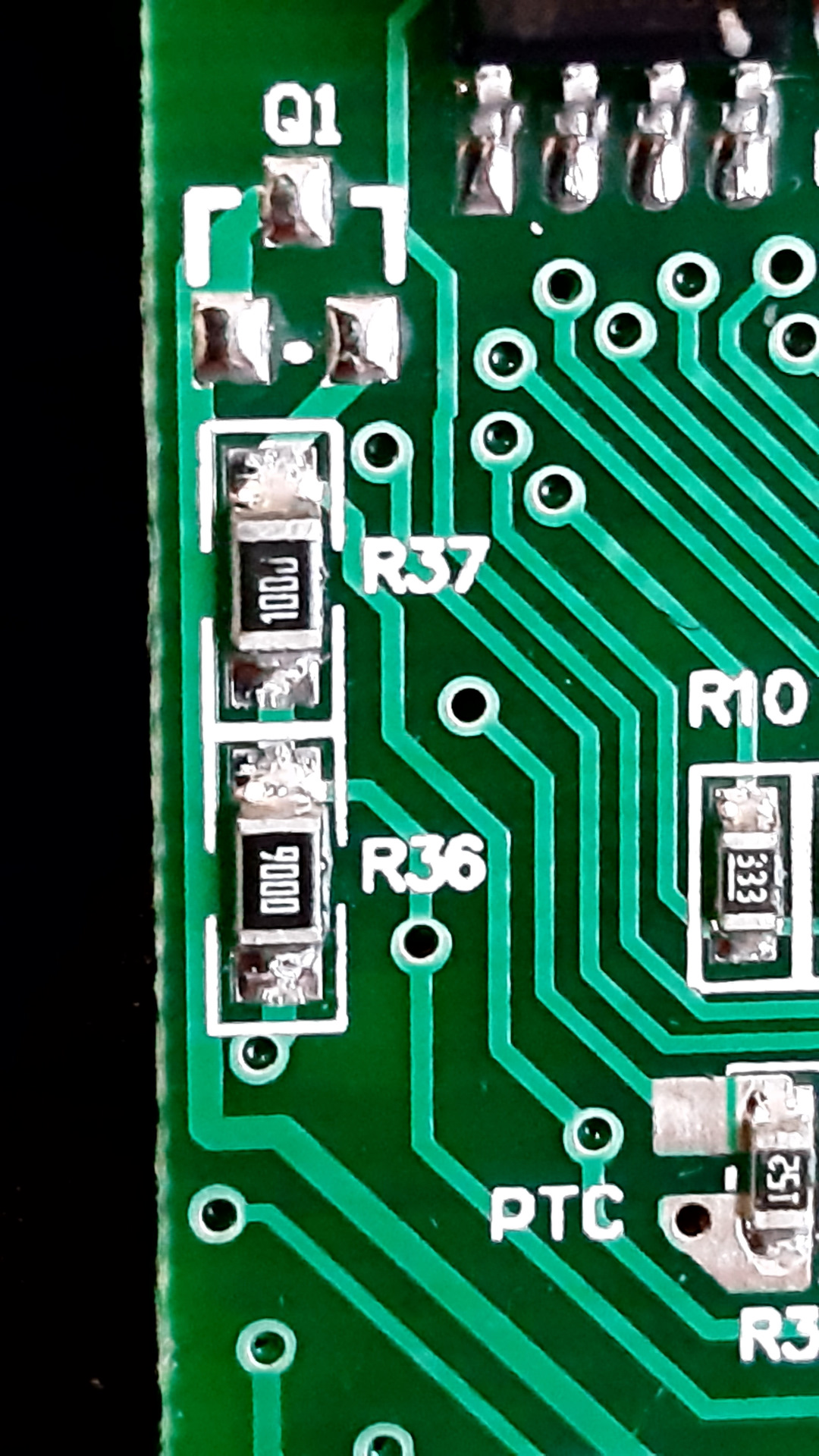

Сегодня починил такой же. Номинал R36 не 9 Ом, а 900 Ом. Маркировка была 9000. С номиналом 9 Ом при измерении постоянного и переменного напряжений на всех 200х пределах занижает показания в 10 раз.
Согласен! Даже на моих фото видно!
Поправил, Спасибо!
Вам спасибо, запись очень помогла, теперь у меня есть похватной мультик)))
Ничего страшного, спасибо.
Добрый день, подскажи пожалуйста, рядом с R19 какой номинал?
Извини, в запаре совсем!..
…разгребусь (на днях), вскрою обязательно!
Trak37
Добрый день, подскажи пожалуйста, рядом с R19 какой номинал?
14,1 КОм
Спасибо огромное
fakir-m
14,1 КОм
14.1 это суммарное сопротивление, там 2 параллельно стоит, у меня 9003(900 кОм) и 30C или 203(20 кОм) + сопротивление остальных компонентов примерно 47 кОм.
Правда при выпаивании и замере, на 20кОм куда-то улетел, думал попал, но по близости было ещё два с маркировкой 30C (думал 300) промерял, запаял 203 вместо утерянного, было 14.07 кОм, стало ровно 14 кОм
Да похоже, что R19 и безымянный запараллелены. У меня на R19 написано 30С, а на безымянном 205 (2 МОм). При измерении мультиметром получается 14,23кОм примерно, странно, по формуле должно быть почти 19,8 кОм
Тоже выгорел R36 и R3. Номиналы посмотрел. Отличная тема! R36 = 9 Ом, R3 = 1.5 кОм.
при каких обстоятельствах сгорел?
KestGts
Тоже выгорел R36 и R3. Номиналы посмотрел. Отличная тема! R36 = 9 Ом, R3 = 1.5 кОм.
Заработал? Я R3 заменил, ересь показывает…
написал письмо производителю, ответ меня удивил)))
добрый день, у мультиметра при ошибочном включении выгорели резисторы r3 и r36 возможно ли выслать схему или хотя бы номиналы резисторов.
Добрый день.
Мультиметри производства ГК ИЭК являются неремонтопригодными, схем для них нет.
;))) прикольно!
Конкретно выручил, забыл с диодной прозвонки убрать и рубанул 220в. Щелкнуло, заменил r36 увидел номинал его а вот r3. Заместо него вкорячил 205 )))думал он .включаю показывает все кроме сопротивления . Ну и собственно напряжение завышает ).завтра попробую перепаять на подходящий. Перекопал интернет нету не где фото. Спасибо за статью выручил. Если мультик этот остался сможешь вблизи подробно сфоткать r3 когда зачищал удалил площадку с припоем и не пойму, там где точка дырка она вместе или отдельно с ним идет
Так r3, практически, на всех фотках! Ещё крупнее надо?
не все ) спасибо, благодаря тебе, всю пашет и работает))
WhitePrizrak
Конкретно выручил, забыл с диодной прозвонки убрать и рубанул 220в. Щелкнуло, заменил r36 увидел номинал его а вот r3. Заместо него вкорячил 205 )))думал он .включаю показывает все кроме сопротивления . Ну и собственно напряжение завышает ).завтра попробую перепаять на подходящий. Перекопал интернет нету не где фото. Спасибо за статью выручил. Если мультик этот остался сможешь вблизи подробно сфоткать r3 когда зачищал удалил площадку с припоем и не пойму, там где точка дырка она вместе или отдельно с ним идет
Если я померял сопротивление преда который был под напряжением наеврно тоже эти резисторы сгорели?визуально все целое а сопротивление не меряет
Мультиметр DT838 ремонт
Comment deleted
Не правильно намерили или резистор под замену. R25=100кОм. Маркировка соответствующая — 104
Друг спасибо за статью благодаря тебе, нашел маркировку резистора. А где ты их берешь для замены. я имею ввиду эти маленькие смд-ые резисторы. У меня R3 сдох
Пожалуйста!
Фотки смотри! Я туда большие вкорячил! ;) Место позволяет…
спасибо у меня сгорел сегодня 35 и 3 выручили
только блин дело оказывается не в них. когда включаешь на любое измерение, экран на пол секунды моргнёт и вырубается, и оочень греется микруха LM358. как думаешь её менять? не хочу выбрасывать
я не в курсе! мой уровень "паяльника" очень низкий: увидел выгоревшие резисторы — заменил; увидел надутые конденсаторы — заменил… всё!
Тебе лучше к электронщику обратиться, а дешевле — новый девайс купить! ;)
спасибо огромное! очень помог!
Привет! А ты не можешь подсказать номинал R3 ? а то тоже один сгорел именно на таком же мультике.
1,5 кОм
Спасибо огромное! Если не сложно подскажи ещё номинал R25. Сразу просто не заметил
R37 — 100R
R35 — 9R
