Заниматься радиоэлектроникой без измерительных приборов – всё равно, что работать с завязанными глазами. Ведь, по внешнему виду проводов не скажешь, течёт в них ток или нет, какое напряжение на них, не увидишь какая форма сигнала. И если для простейших измерений достаточно тестера (мультиметра), то более сложные вещи, такие как настройки радиоприёмников, передатчиков, усилителей, антенн – просто невозможны без измерительной техники.
Вернувшись со службы в армии в 1989 году, я проработал 2 года наладчиком контрольно-измерительных приборов (КИП), дойдя до высшего, 6-го разряда. Через мои руки прошло множество измерительной техники: от блоков питания до прецизионных вольтметров, от ламповых осциллографов, до цифровых матричных логических анализаторов, от частотомеров до анализаторов спектра. Приходилось даже менять растяжки рамок стрелочных приборов! И каждый отремонтированный прибор калибровался, а затем проходил обязательную поверку.
Номенклатура отечественных измерительных приборов огромна! Разные годы — разные поколения, различные заводы – различная элементная база и схемотехника. Одни приборы валом привозили в ремонт, а другие редко ломались – их привозили только в поверку. Одни приборы удобны в ремонте, другие крайне неудачно скомпонованы внутри. Занимаясь ремонтом и регулировкой приборов, я почерпнул множество нюансов схемотехники – по сути дела, я учился «как делать нельзя» и «как делать нужно».
Вот тогда, вначале 90-х я и начал формирование домашней измерительной лаборатории. Отбирал самые удачные приборы. Часть приборов приобреталась за копейки под эгидой списания, часть приобреталась новыми. По необходимости приборы ремонтировались, калибровались, проходили поверку и увозились домой.
Хочу немножечко рассказать о своих незаменимых помощниках. Все они до сих пор исправны и продолжают трудиться дома. Пару лет назад все светодиодные 7-ми сегментные матрицы АЛС324 (28 шт!) были заменены в них на импортные. Сразу предупрежу – фотографии взяты из интернета – лень было фотографировать приборы дома.
Начнём с блоков питания. Это основные источники постоянного тока для питания аппаратуры при её наладке. В данный момент их 4:
ТЭС-15-10
Это Болгарский (когда-то мы входили в содружество СЭВ!) лабораторный стабилизированный источник питания. Он построен по классической трансформаторной схеме с линейным стабилизатором напряжения и тока. Имеет стрелочные индикаторы напряжения и тока.
Выходное напряжение — от 0,1 до 15 В
Выходной ток — от 0,05 до 20 А
Нестабильность выходного напряжения ±0,01%
Пульсации выходного напряжения 1 мВ эфф
Габаритные размеры 120х400х420 мм
Масса 19,5 кг
А что ещё нужно? Самое то! Очень удачный прибор. Недостаток только один – большие габариты и масса. Преимущество – он не импульсный, а по сему, не создаёт помех радиоприёмной аппаратуре. А режим стабилизации тока позволяет заряжать хоть автомобильные аккумуляторы.
Я решил везде привести современные цены на приборы, что бы был примерно ясен их порядок. Некоторые приборы выпускаются до сих пор (и стоят очень дорого), множество произведённых ранее приборов находится на складском хранении, а кое-что можно приобрести уже только на барахолке.
Цена с хранения 11 000 руб.
Цена на барахолке 3 600 руб.

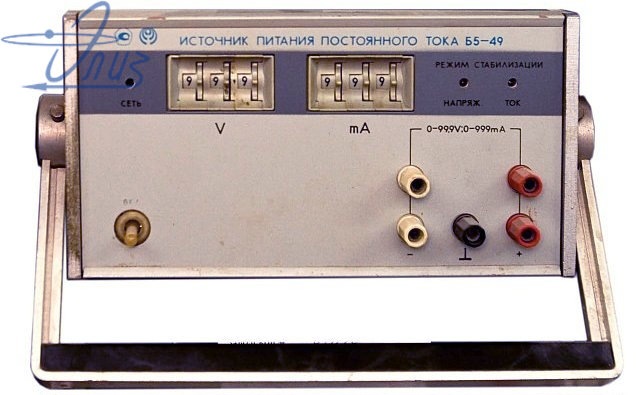

Б5-49
Серия этих импульсных источников питания, выпускаемых на Ереванском радиозаводе, имеет плохую репутацию. При виде «Армянских электролитов К50-6» народ икать начинает и горстями их меняет в аппаратуре. Но после устранения всех детских болезней, у меня он надёжно работает до сих пор!
Выходное напряжение от 0,1 до 99,9 В
Выходной ток — от 0,001 до 0,999 А
Нестабильность выходного напряжения ±0,01%
Нестабильность выходного тока ±0,05%
Пульсации выходного напряжения 5мВ эфф
Габаритные размеры 252х180х419 мм
Масса 9 кг
Мне его подарили в разобранном виде. «Прижился» в качестве высоковольтного источника. Удобен как стабилизатор тока для проверки светодиодов и стабилитронов, а также очень удобен для зарядки различных аккумуляторов! Недостаток – импульсный – верещит противно.
Цена на барахолке 3 400 руб.

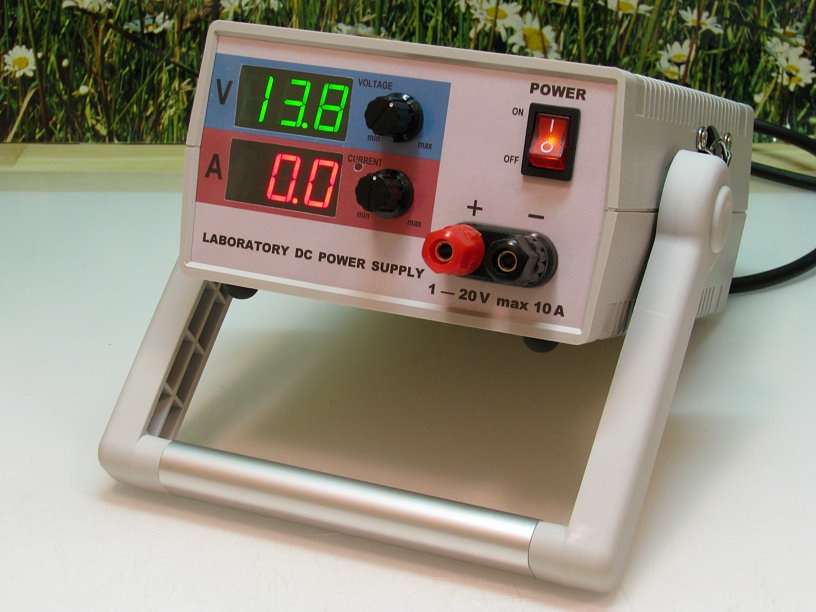

БП из AT
Ещё один лабораторный источник питания – самодельный – выполненный из компьютерного блока питания ATX. (Я о нём расскажу отдельно.) Имеет режим стабилизации напряжения и стабилизации тока. Значения плавно регулируются и отображаются на трёхразрядных светодиодных индикаторах.
Выходное напряжение — от 1 до 20 В
Выходной ток — до 10 А
Масса 1,3 кг
Удобен как заменитель автомобильного аккумулятора для наладки различных устройств, а также как зарядное устройство для тех же автомобильных аккумуляторов. Недостаток – импульсный – создаёт помехи радиоприёмной аппаратуре и шумит вентилятор. Преимущество – малые размеры и вес – можно захватить с собой.
Себестоимость 1500 руб.

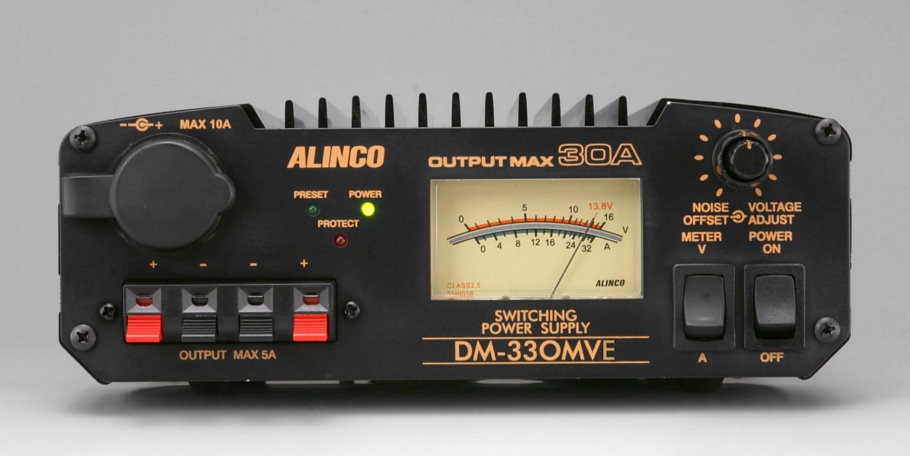

ALINCO DM-330MVE
Этот блок питания мне не так давно подарили на день рождения друзья. Позиционируется он как источник питания «для связной радиолюбительской аппаратуры». Имеет регулировку выходного напряжения.
Выходное напряжение — от 5 до 15 В
Ток нагрузки — до 30 А
Пульсации выходного напряжения 15мВ эфф
Габаритные размеры 190х69х181 мм
Вес около 2,3 кг
Китай галимый. Но работает! 30 А конечно не тянет – это реклама, а 20 может какое-то время тянуть. Недостаток – он импульсный – и всё же создаёт помехи радиоприёму и верещит при импульсной нагрузке. Плюс к этому — в нём встроен вентилятор, который создаёт дополнительный шум. Удобства: малые габариты, имеет дополнительные клеммы на передней панели (силовые сзади) и разъем автомобильного прикуривателя. Для устранения помех радиоприёмной аппаратуре есть регулировка частоты ШИМ-преобразователя.
Цена 8000 руб.
Далее мультиметры и вольтметры:

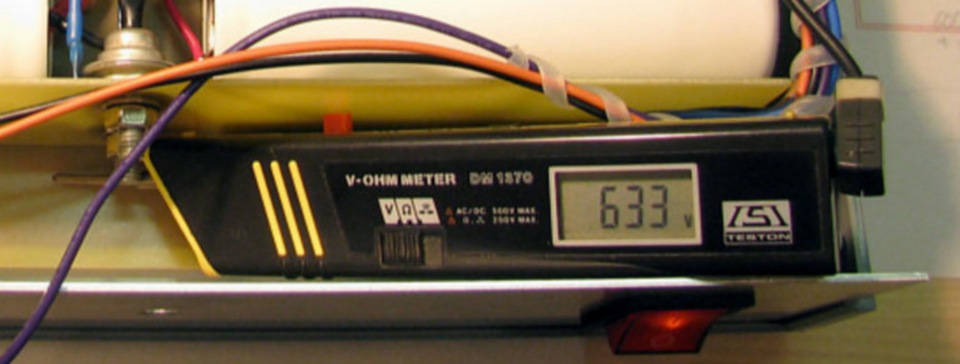

TESTON DM1370
Этот тестер до сих пор многих удивляет! Привёз мне его в подарок друг из Японии в 1993 году. Он настолько миниатюрный, но при этом имеет 3,5 разрядный ЖК индикатор и автовыбор пределов измерения!
Пределы измерений:
— напряжения постоянного тока от 0,1 мВ до 1000 В
— напряжения переменного тока от 0,1 мВ до 500 В
— сопротивления от 0,1 Ом, до 10 МОм
Также он имеет режим прозвонки полупроводниковых приборов со звуковой индикацией, а также возможность ручного выбора пределов измерений, и фиксации измеренного значения. Питается от двух «таблеток» LR44, которых хватает более чем на год. Имеет удобный кожаный чехол. Настоящий Made in Japan тех лет!
Из недостатков – он не имеет режима измерения тока – в нём не хватило места для шунта! Поэтому, в его чехле приходится носить резистор 0,1 Ом…
Цена 35$

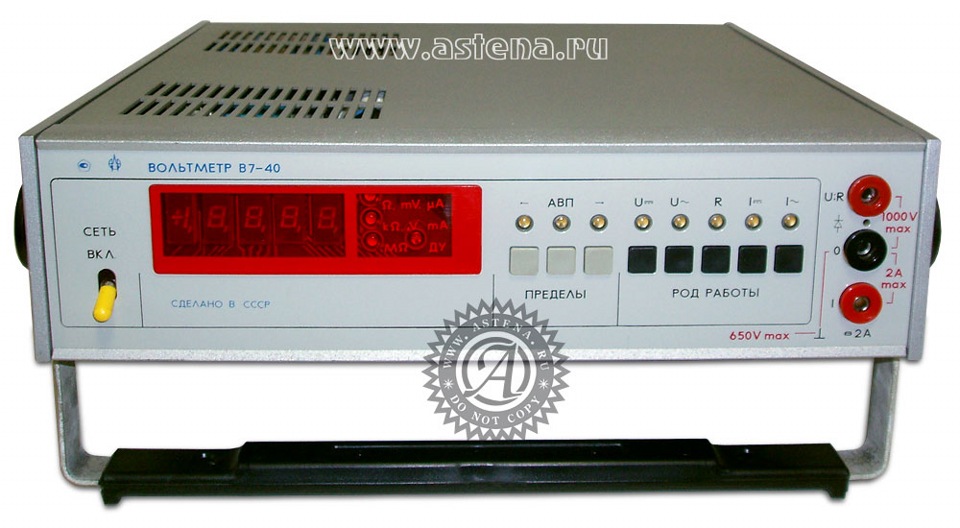

В7-40/1
А это уже настоящий мультиметр высокой точности. Имеет светодиодный индикатор 5,5 разрядов. Автовыбор, а также ручной выбор пределов измерения.
Пределы измерения:
— напряжения постоянного тока от 0,01 мВ до 1000 В
— среднеквадратического значения переменного напряжения от 2 мВ до 500 В
— силы постоянного тока 0,01 мкА — 2 А (с шунтом до 10 А)
— среднеквадратического значения силы переменного тока от 2 мкА – 2 А (с шунтом до 10 А)
— сопротивления постоянному току от 0,01 Ом до 20 МОм
Погрешность измерения постоянного напряжения ±0,05%
Приобретался новым. Это основной измерительный прибор дома. Очень хорош! К нему ещё имеется внешний делитель высокого напряжения для измерения напряжений от 1 до 30 кВ. Из недостатков – его внутренний блок питания при работе неприятно пищит, а также он не имеет режима прозвонки полупроводниковых приборов.
Цена с хранения: 27 600 руб.
Цена нового: 102 930 руб.

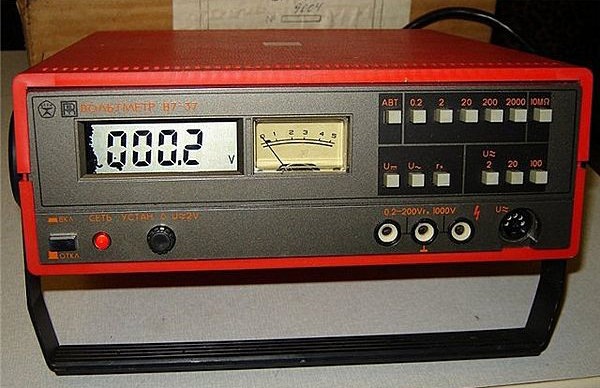

В7-37
Второй мультиметр с ЖК индикатором 3,5 разряда, имеющий внешний ВЧ-пробник.
Пределы измерения:
— напряжения постоянного тока от 0,1 мВ до 1000 В
— напряжения переменного тока от 0,1 мВ до 1000 В
— сила постоянного тока от 0,01 мкА до 10 А
— сила переменного тока от 0,01 мкА до 10 А
— сопротивления от 0,1 Ом до 10 МОм
Погрешность измерения постоянного напряжения ±0,25%
Измерение с ВЧ-пробником от 0,1 до 1000 В, в диапазоне частот 10 кГц – 1 ГГц
Габаритные размеры 248х86х282 мм
Масса 2,1 кг
Приобретался новым. Основное преимущество этого прибора – измерения с внешним ВЧ пробником в полосе частот до 1 ГГц! В основном, используется для измерения выходной мощности передатчиков радиостанций (совместно с эквивалентом нагрузки 50 Ом). Наличие дублирующего стрелочного индикатора позволяет видеть плавные изменения уровня сигнала при настройке передатчика (цифровой индикатор удобен только для считывания конечного результата).
Цена на барахолке:4 000 руб.
Цена с хранения 17 800 руб.

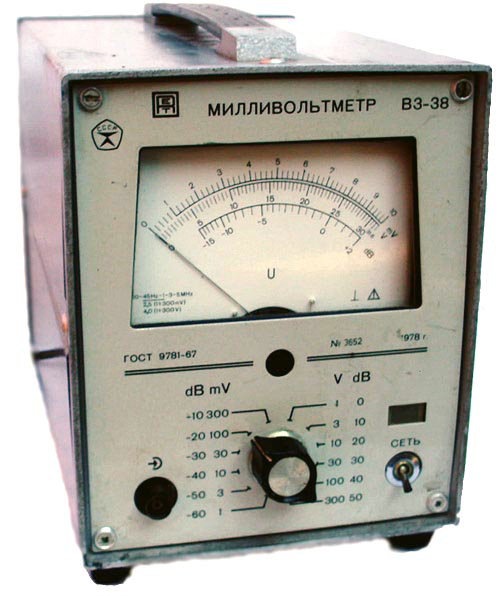

В3-38
Этот милливольтметр предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы. Шкала вольтметра проградуирована как в значениях напряжения, так и в децибелах (0 дБ = 775 мВ).
Диапазон измеряемых напряжений от 100 мкВ — 300 В
Диапазон частот от 20 Гц до 5 МГц
Основная погрешность прибора ±2,5%
Входное сопротивление, ёмкость 5 МОм, 25 пФ
Габариты 152х206х275 мм
Масса 3,2 кг
Это основной прибор при измерении параметров звуковоспроизводящей аппаратуры: всевозможных усилителей, магнитофонов, фильтров, динамиков и т.п. Старенький, но очень удачный! Преимущество этого прибора – стрелочный индикатор, который позволяет видеть плавные изменения уровня сигнала при настройке. Большое удобство создаёт логарифмическая шкала – при снятии АЧХ по ней удобно считывать значения непосредственно в децибелах. Ну и наличие во входном каскаде измерения нувистора (миниатюрной радиолампы, вместо полевого транзистора, как в современных приборах) делает этот вольтметр практически «не убиваемым».
Цена на барахолке: 2 200 руб.
Цена с хранения 4 900 руб.
Осциллографы:

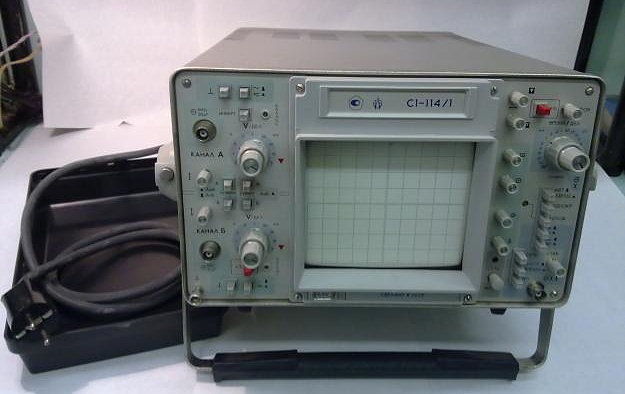

С1-114
Универсальный двухканальный аналоговый осциллограф с полосой частот до 50 МГц. Довольно современный, имеет яркий экран большой площади и большие возможности исследования сигналов.
Чувствительность канала Y от 5 мВ/дел до 2 В/дел
Входное сопротивление, ёмкость 1 МОм, 50 пФ
Длительность развертки от 5 нс/дел до 100 мс/дел
Рабочая площадь экрана 80х100 мм
Габариты 200х348х502 мм
Масса 14 кг
Приобретался новым. Это основной «показометр» дома. С большими возможностями и удобный в использовании. Из недостатков – не высокая надёжность – за 20 лет ремонтировал 3 раза.
Цена с хранения 19 000 руб.
Цена на барахолке 5000 руб.

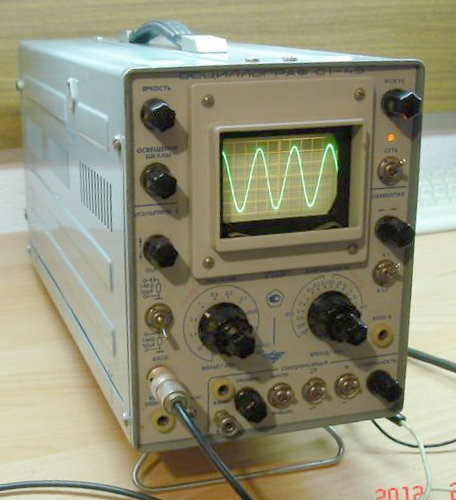

С1-49
Универсальный однолучевой осциллограф с полосой частот до 5,5 МГц. Очень старый прибор: разрабатывался для военного применения в суровых условиях, в том числе, для работы в составе летающих лабораторий. Очень современный для тех лет!
Чувствительность канала Y от 10 мВ/дел до 20 В/дел
Входное сопротивление канала, ёмкость 1 МОм, 50 пФ
Длительность развертки от 0,2 мкс/дел до 10 мс/дел
Рабочая площадь экрана 36х60 мм
Диапазон рабочих температур от –30 до +50°C
Габаритные размеры 170х223х445 мм
Масса 8,5 кг
Первый прибор, который я купил (списанный, исправный, за 5 советских руб.) Очень люблю его. Хоть и старый, но очень надёжный прибор! В основном, используется вне дома, например, в гараже. Благодаря нувистору на входе (миниатюрной радиолампы, вместо полевого транзистора, как в современных приборах) делает этот осциллограф практически «не убиваемым». Из недостатков: маленькая площадь экрана, большие геометрические искажения изображения, ну и рабочая полоса маловата.
Цена с хранения 8 130 руб.
Цена на барахолке 4500 руб.
Теперь поговорим о генераторах сигналов.

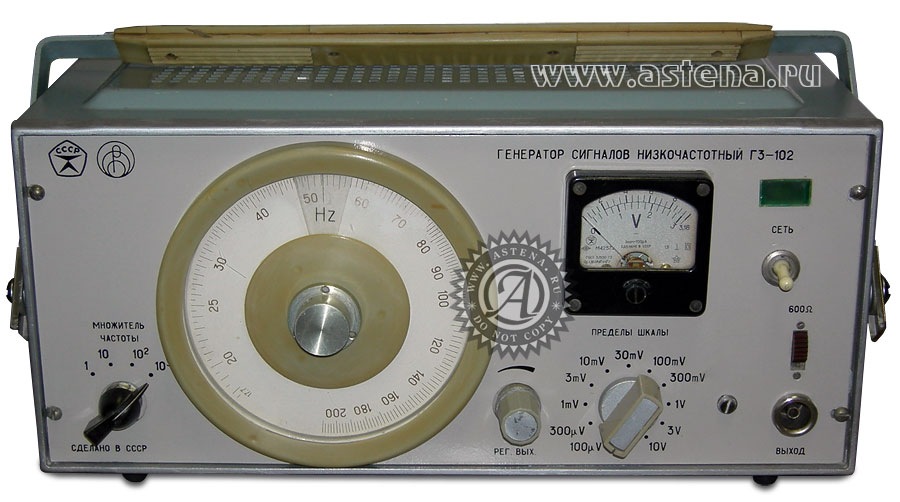

Г3-102
Это классический низкочастотный генератор RC-типа с плавной установкой частоты. Генератор имеет очень низкий уровень нелинейных искажений и побочных составляющих выходного сигнала.
Диапазон частот от 17,7 Гц до 200 кГц (4 поддиапазона)
Выходное напряжение от 2 мкВ до 7,75 В (0…-112 дБ, 600 Ом)
Коэффициент гармоник 0,02% (200 Гц — 2 кГц)
Габаритные размеры 382x211x266 мм
Масса 9 кг
Это основной источник сигнала при измерении параметров звуковоспроизводящей аппаратуры: всевозможных усилителей, магнитофонов, фильтров, динамиков и т.п. Старенький, но очень удачный! До сих пор популярен у звуковиков.
Цена на барахолке: 6 500 руб.

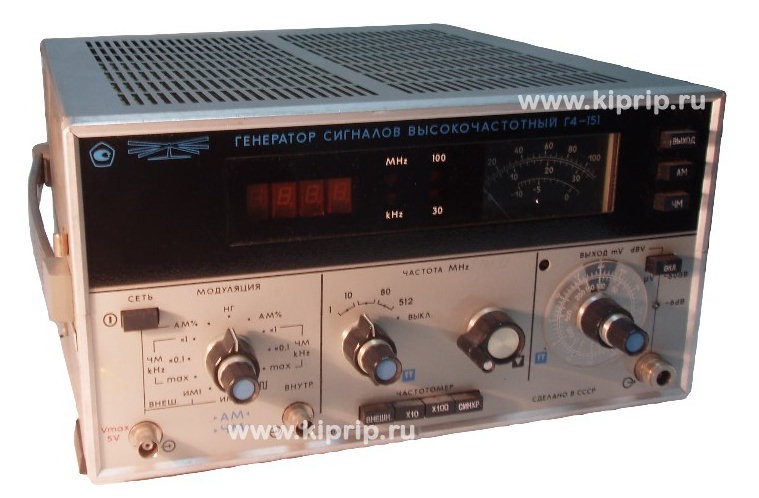

Г4-151
Высокочастотный генератор с широким диапазоном частот, высокой стабильностью и точностью ее установки. Имеет три вида модуляции сигнала: амплитудную, частотную и импульсную.
Диапазон частот от 1 до 512 МГц
Погрешность установки частоты 1*10-5
Выходное напряжение от 0,1 мкВ до 1 В (50, 75 Ом)
Модуляция сигнала:
— коэффициент амплитудной модуляции от 0 до 90%
— девиация частоты при частотной модуляции от 1 до 100 кГц
— диапазон модулирующих частот от 30 Гц до 60 кГц
— длительность импульса при импульсной модуляции от 0,3 до 1000 мкс
Габаритные размеры 324x173x370 мм
Масса 12 кг
Приобретался новым. Используется как источник сигнала при регулировке различных радиостанций, радиовещательных приёмников. Генератор перекрывает диапазоны практически всей связной аппаратуры. Из недостатков – неудобный способ «синхронизации частоты» — требуется некоторая сноровка.
Цена с хранения: 44 800 руб.
Цена нового 158 533 руб.

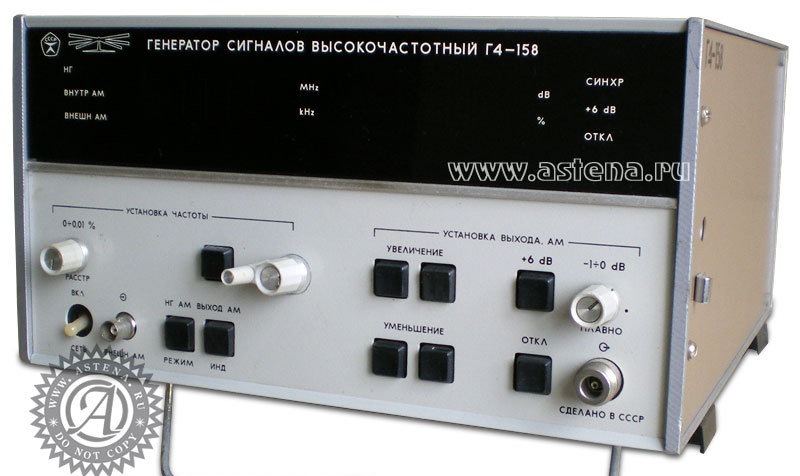

Г4-158
Второй высокочастотный генератор с высокой стабильностью и точностью ее установки. Имеет только амплитудную модуляцию сигнала.
Диапазон частот от 10 кГц до 100 МГц
Погрешность установки частоты ±0,001 %
Выходное напряжение от 0,1 мкВ до 2 В (50, 75 Ом)
Коэффициент амплитудной модуляции от 0 до 99%
Диапазон модулирующих частот от 30 Гц до 20 кГц
Приобретался новым. Этот генератор хорош для настройки КВ радиоприёмников (включая SSB), а также радиовещательных, с амплитудной модуляцией. Во многом дублирует Г4-151, поэтому используется, в основном, для измерения интермодуляции (двухсигнальной избирательности) радиоприёмников, в качестве второго генератора.
Цена с хранения 40 600 руб.
Цена нового: 153 795 руб.

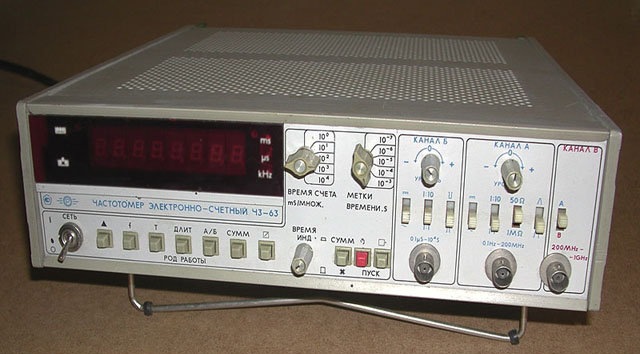

Ч3-63
Частотомер Ч3-63 предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний.
Диапазон измеряемых частот синусоидального сигнала от 0,1 Гц до 1 ГГц
Диапазон измеряемых частот импульсного сигнала от 0,1 Гц до 200 МГц
Погрешность измерения частоты ±5х10-7
Диапазон измеряемых периодов сигнала от 0,1 мкс до 104 с
Диапазон измеряемых длительностей импульсов от 0,1 мкс до 104 с
Габариты 312х95х335 мм
Масса 6 кг
Приобретался новым. Используется для измерения частоты, как в звуковой технике, так и частоты радиопередатчиков. Очень удобный и надёжный.
Цена с хранения 20 500 руб.
Цена нового 41 300 руб.

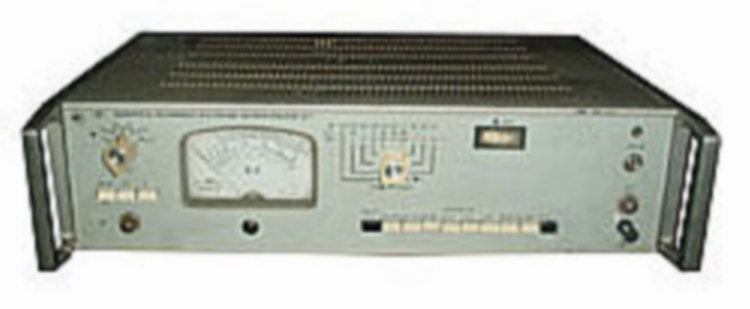

С6-5
Измеритель нелинейных искажений — довольно редкий прибор в любительской лаборатории. Он предназначен для измерения коэффициента гармоник (Кг) и среднеквадратического значения напряжения переменного тока произвольной формы.
Диапазон частот при измерении Кг – от 20 Гц до 200 кГц
Диапазон измерения Кг от 0,03% до 100%
Диапазон напряжения при измерении Кг – от 0,3 мВ до 100 В
Диапазон частот измеряемых напряжений от 20 Гц до 1 МГц
Габариты 490х135х355 мм
Масса 13кг
Очень старенький прибор. Используется для измерения коэффициента гармонических искажений звуковоспроизводящей аппаратуры: усилителей, магнитофонов и т.п. Незаменим при настройке частотных дискриминаторов и стереодекодеров ЧМ тюнеров и радиоприёмников.
Цена на барахолке 4 000 руб.
Цена с хранения 8 500 руб.

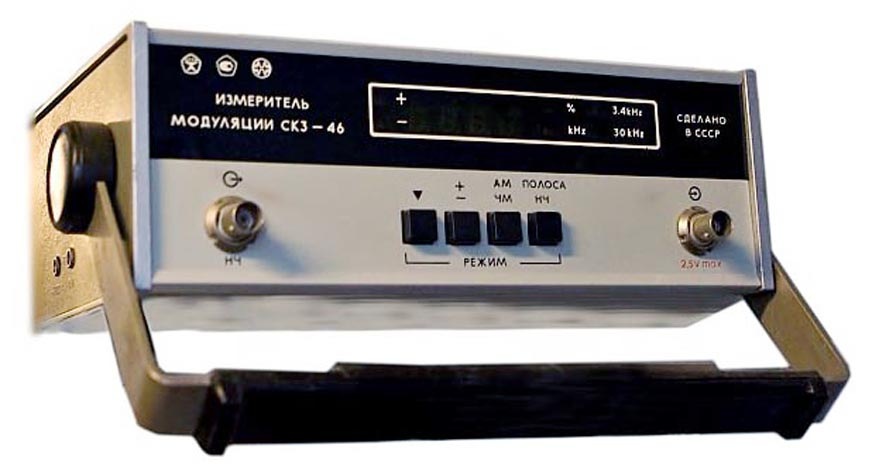

СК3-46
Измеритель параметров модуляции — довольно редкий прибор в любительской лаборатории. Он предназначен для измерения модуляционных параметров (АМ, ЧМ) сигналов аппаратуры связи. Полностью автоматический, с цифровой индикацией. Благодаря малым искажениям, вносимым трактом прибора в измеряемый сигнал при демодуляции, можно с высокой точностью проводить анализ огибающей сигнала с помощью внешних приборов: анализаторов спектра, измерителей нелинейных искажений, осциллографов, подключаемых к НЧ-выходу.
Диапазон несущих частот в режиме AM от 0,15 до 500 МГц
Диапазон несущих частот в режиме ЧМ от 4 до 1000 МГц
Диапазон модулирующих частот: от 30 Гц до 60 кГц
Чувствительность 30 мВ (4-250 МГц)
Пределы измерения девиации частоты 1-500 кГц
Пределы измерения коэффициента AM от 1 до100%
Габариты 355х140х500 мм
Масса 9,5 кг
Приобретался новым. Незаменим при настройке параметров модуляции передатчиков радиостанций. Очень простой в использовании и надёжный прибор. Недостаток – отсутствие выключателя питания – был устранён собственными руками:)
Цена с хранения 21 000 руб.
Цена нового 121 968 руб.

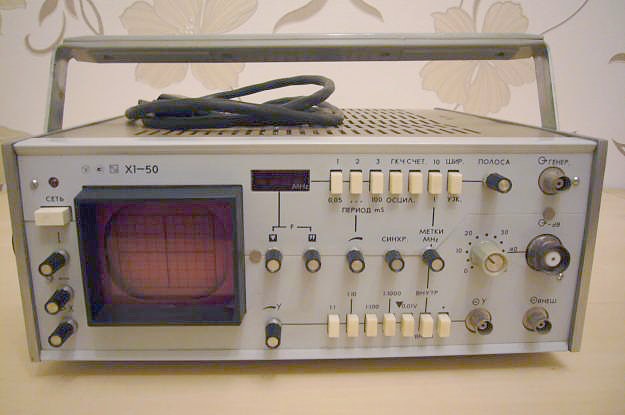

Х1-50
Измеритель частотных характеристик. В просторечии «хашник». Предназначен для исследования и настройки АЧХ ВЧ и СВЧ узлов с воспроизведением АЧХ на экране ЭЛТ. Прибор разрабатывался для телемастеров и антенщиков.
Диапазон частот от 360 кГц до 1 ГГц
Полоса обзора в узкополосном режиме от 0,5 до 20 МГц
Частотные метки через 1 и 10 МГц
Выходное напряжение ГКЧ 100 мВ (0…-50 дБ, 75 Ом)
Габариты 308х304х133 мм
Масса 8,5 кг
Приобретался новым. Очень универсальный прибор. Используется при настройке и проверки АЧХ высокочастотных и СВЧ трактов, таких как фильтры, преселекторы, усилители, сумматоры, делители, ответвители и т.п. Не заменим при настройке антенн: с проходной головкой позволяет просматривать резонансную частоту антенны, определять волновое сопротивление. И даже позволяет измерять длину коаксиальной линии! Из недостатков – довольно неудобное считывание значения центральной частоты – приходится перепроверять несколько раз, полоса обзора широковата, и немного грубоват – для точных измерений не годится.
Цена на барахолке 7 000 руб.
Цена с хранения 25 000 руб.

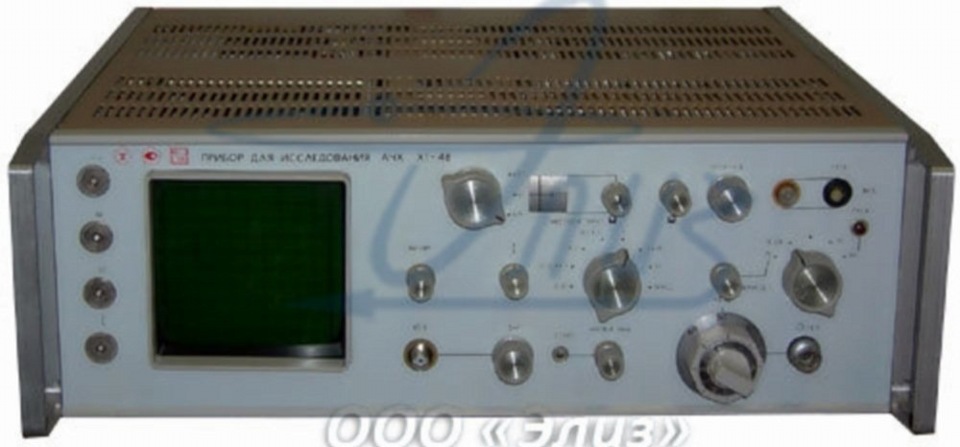

Х1-48
Измеритель частотных характеристик Х1-48 позволяет наблюдать АЧХ как широкополосных, так и узкополосных устройств, а также одновременно наблюдать две частотные метки с разными амплитудами на экране ЭЛТ.
Диапазон частот от 0,1 до 150 МГц
Полоса обзора в узкополосном режиме от 2 кГц до 150 МГц
Выходное напряжение ГКЧ 0,5 В (0…-70 дБ, 50 Ом)
Пределы регулировки выходного напряжения ГКЧ
Динамический диапазон воспроизведения АЧХ, 80 дБ
Габариты 490х482х175 мм
Масса 25 кг
Позволят просматривать АЧХ узкополосных фильтров. Незаменим при настройке трактов ПЧ радиоприёмников, исследовании АЧХ кварцевых, электромеханических и пьезокерамических фильтров. Недостаток — очень большой и тяжёлый!
Цена с хранения 25 000 руб.
Цена на барахолке 6 000 руб.

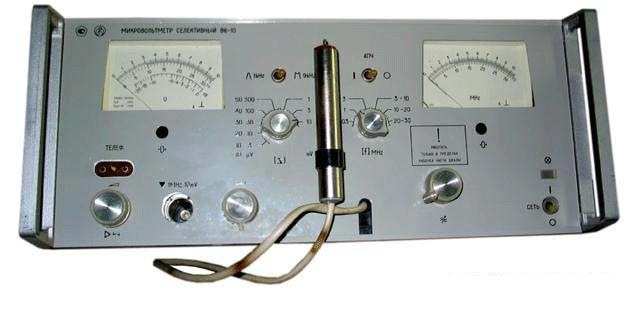

Ещё имеется В6-10 – селективный милливольтметр – очень специфический прибор. Поэтому описание его я опущу.

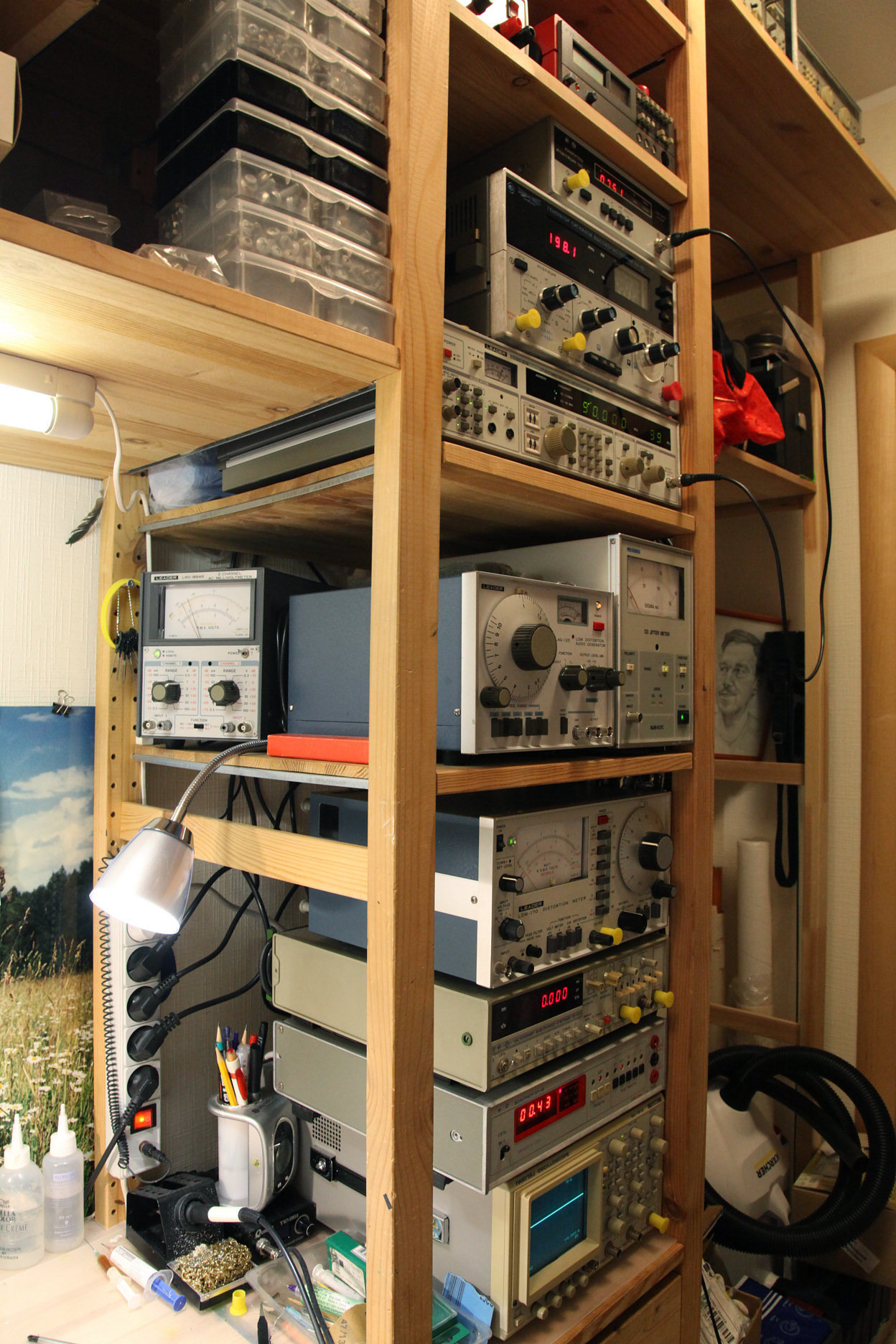

Вот мои помощники. Спасибо им, что исправно работают!
Comments 260
День добрый! Подскажите, для настройки кассетных дек необходим ли милливольтметр, или можно обойтись осциллографом? У меня Hantec DSO2C10.
Добрый день. Да нужен милливольтметр, также как и звуковой генератор. Это два основных прибора для настройки магнитофонов! Выставлять уровень воспроизведения на микросхемах Dolby, выставлять равенство НЧ и ВЧ частот при регулировке тока подмагничивания, и многое другое.
Причём, более удобен здесь стрелочный милливольтметр, а не цифровой. Уровень гуляет немного с ленты и в цифровом это "мельтешение цифр" перед глазами, а в стрелочном небольшие подёргивания стрелки. Также при настройке нужна шкала в dB, и изменение пределов милливольтметра кратные 10 дБ.
Можно использовать советский, например В3-38, В3-39. Но т.к. вся аппаратура стерео, и часто нужно выставить равенство уровней, то наиболее удобен двухканальный двустрелочный прибор!
Есть недорогие китайские двухканалные милливольтметры TVT-322. О них положительные впечатления.

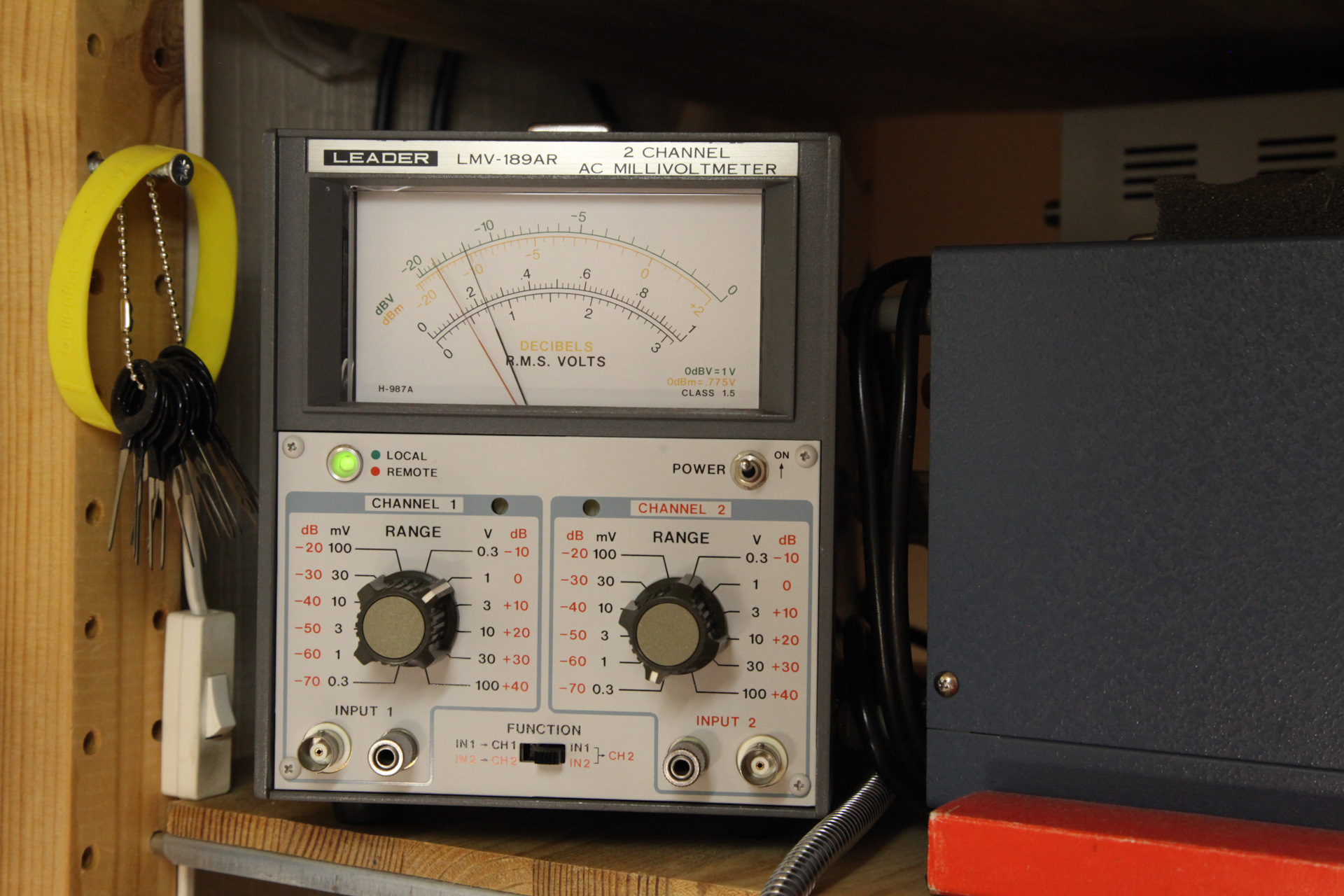

Я, например, использую японский Leader LMV-189AR:
Спасибо за ответ. Буду покупать. Благо на бу/рынке много предложений В3-38.
Берите сразу два — поставите рядышком и будете одновременно видеть сразу два канала (левый и правый). У некоторых так видел!
Потому, как перетыкать провод (то левый посмотрю, то правый посмотрю), и запоминать "что было в левом, чтобы точно также выставить в правом" — очень заканывает!
Тогда уж TVT322 выгодней). Кстати, у него тоже лампа во входных цепях? Думаю, вряд ли.
Нет лампа (нувистор) только в В3-38. В В3-39 уже полевой транзистор стоял. В китайских аналогично.

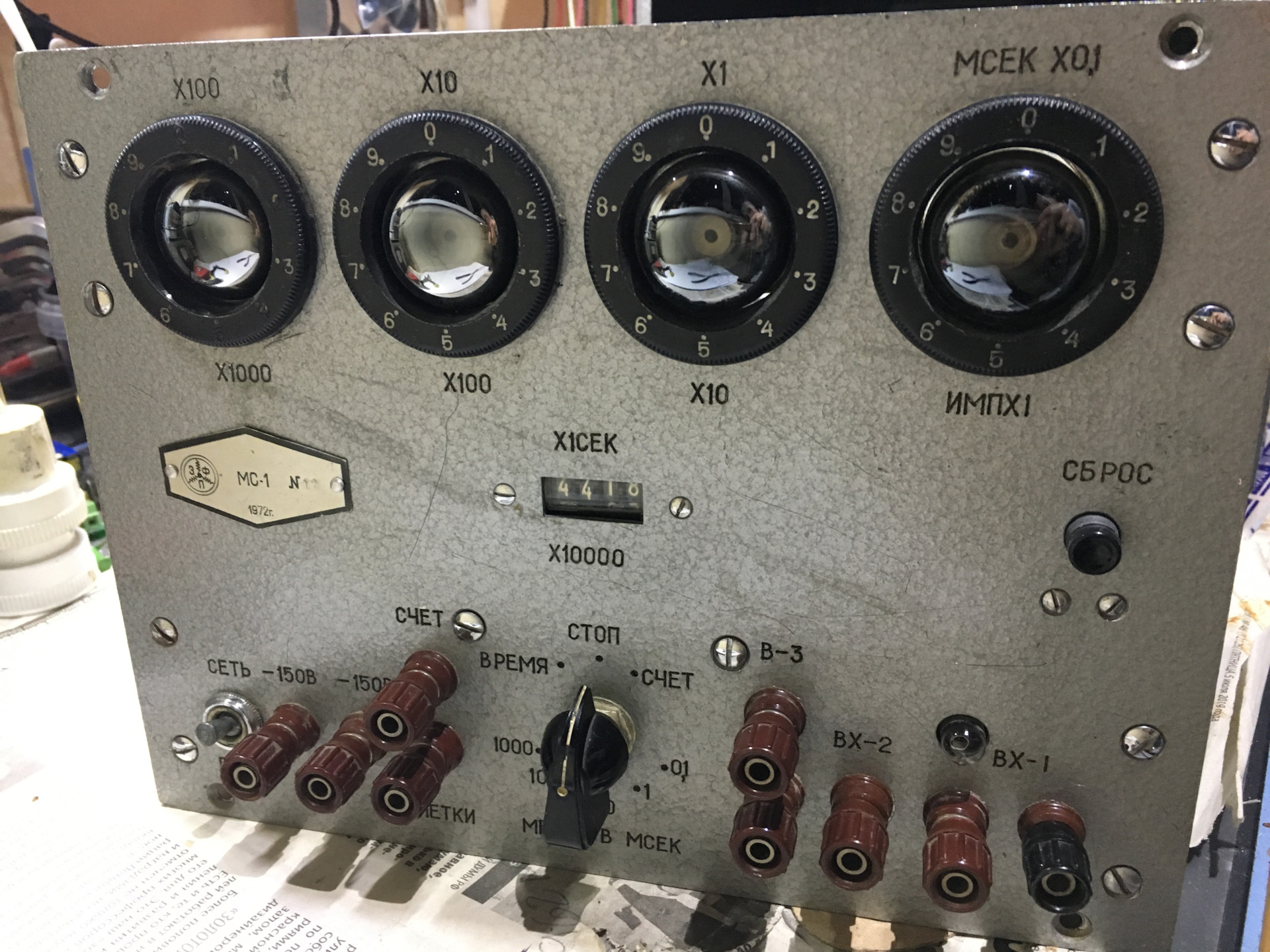

А подскажите что это за прибор? Визуально вроде как счетчик импульсов, но инфи по нему никапли не могу найти 🤨 индикация на 4 декатронах ог-4 вещь классная, разобрать на деталюхи рука не поднимается хочу восстановить
Это миллисекундомер. Для измерения временнЫх интервалов.
Да, но схемы так и не могу найти, нашел но не то немного, m.radiokot.ru/forum/viewtopic.php?f=29&t=195553
Слишком древний прибор. Ничего не него нет.
Это еще не древний 1972 год 😁 вот это древний бп 1969г www.petrofflab.ru/2020/04…-rectifier-vup-1.html?m=1 но я его восстановил😁 запитывать ламповые схемки само то☝️😁
Классные приборы 👍👍👍
Андрей, а скажите пожалуйста, калибратор Fluke 789 обычному автолюбителю в обычной жизни может пригодиться? К КИПиА отношения не имею, ремонтом электроники не занимаюсь.
Добрый день. Ну он может работать как обычный мультиметр.
А сам интерфейс токовой петли я так понимаю бесполезен же?
Это для АСУТП-шников только.
Принято, спасибо за советы!
Приветствую!
С Г4-151 хорошо знаком в плане ремонта?
Добрый день. Ремонтировал несколько. По-моему, даже платы от него ещё есть.
Микросборки там мозги делают обычно…
Имеется такой и всё никак не дойдут руки его запустить, а тут очень понадобился. Пока ещё не вскрывал, ничего сказать не могу. Неисправность такая, на выходе нет ВЧ напряжения ни на одном из диапазонов. Если что, сможете помочь с ремонтом?
Помогу советами. Ни них есть описание и схемы — вообще, не проблема.
Начните с проверки напряжений блока питания…
А я всё мечтаю об низкочастотном измерителе АЧХ. Никак мне не попадется нигде. Х1-47, если память не изменяет.
А вот об серии приборов С6 остались только теплейшие воспоминания. Несколькими отремонтированными приборами можно было месячный план по часам перекрыть)
2350
Это мои глаза и уши!
Добрый день.Предлагают С1-54.Никогда с ними не работал для ремонта пойдет мне
Не стоит связываться с этим старьём. Он большой, тяжёлый, ламповый, вентилятор гудит, места много занимает. Надёжность у него не высокая.
Добрый день.Приобрел С1-94.Подскажите куда подключать и как щупы к вашим блокам питания.Пока буду изучать матчасть и профилактику .осциллографа.Благодаря вам запросто теперь ремонтирую блоки питания а теперь просто хочется посмотреть формы сигналов и пульсаций.Поможете консультацией если можно
Смотрите сигнал на вторичной обмотке трансформатора, На выходе фильтра выпрямителя.
Только в высоковольтную часть ими не лезьте!
ТЭС-15 вещь! Надо отдать ему должное! Живучий, до сих пор работает, все им пользуются.
Да, так и есть!
Андрей добрый вечер . Стоит мне приобрести для практических работ и научиться работать осциллограф марки Н3015 .Нужен ваш совет и рекомендации по осциллографам
Осциллограф приобрести конечно стоит. Но не Н3015.
спасибо буду искать с учетом ваших приборов
меня, механика, тоже в кип (метрологию) занесло…
можно узнать мнение о Г3-33, стоит внимания или это уже "мусор"?
Очень старый прибор, ламповый, громоздкий, весит 30 кг, высокие нелинейные искажения сигнала… Оно вам нужно?
Голимое жлобьё за него 30000 ломит! За ХЛАМ.
2350
Очень старый прибор, ламповый, громоздкий, весит 30 кг, высокие нелинейные искажения сигнала… Оно вам нужно?
да .может быть .только частота там меняется за счет переменного конденсатора а не сдвоенного прецизионного резистора .ни какого дребезга .до сих пор работает .держал для настройки аудиотехники .

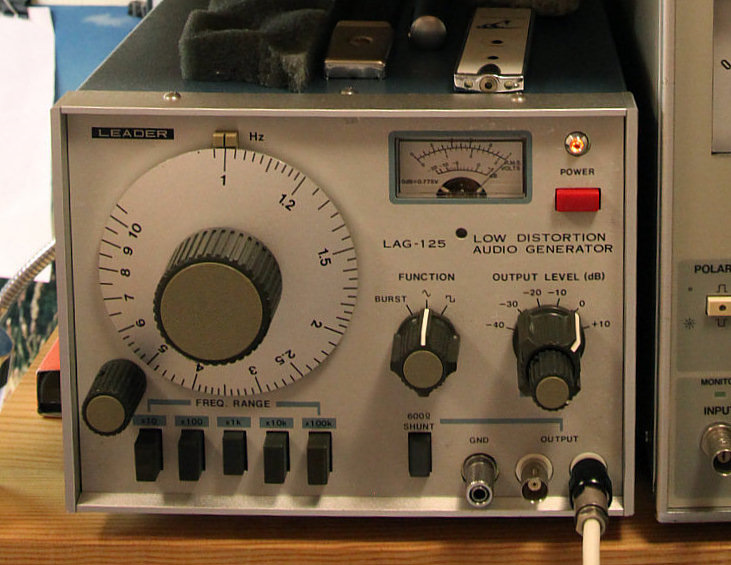

Вот таким обзавёлся. Тоже переменный конденсатор. Параметры практически идентичны Г3-102.
Добрый день. Подскажите, начинающему радиогубителю )). Вам не приходилось сталкиваться с линейкой приборов NWT- 7 (150, 200, 500), говорят, что они могут заменить кучу советских приборов типа Г4-116, Г4-151, Х1-48? На данный момент пришлось заняться настройкой радиоприемников, а там ПЧ тракт и настройка S кривой нужно отстраивать. Как вы сказали без приборов как слепой котенок. Хотел Г4-151 или Г4-116 прикупить, но на форумах, кто занимается настройкой станций рекомендуют NWT-500. Инструкций по настройке нигде не нашел, видео на тытрубе вроде есть, но не совсем понятно как проводить измерения. Из приборов имею осциллограф Rigol 1054Z, DDS генератор FY6800, ВЧ вольтметр В3-38.
Нет, не приходилось. Ничего не могу сказать.
Андрей, зачет! Я Ваш единомышленник в области радио и авто, детекторный приемник собрал в 1964 году. Из промышленных приборов имею Г4-116, В3-38, Ч3-44.В остальном увлекался конструированием самодельной измерительной аппаратуры, для моих задач точности хватало, да и в 70-е годы все было недоступно. Ну и вопрос, зачем меняли индикаторы на импортные, что в них такого?
Добрый вечер, Евгений!
Индикаторы АЛС324 имеют маленький размер цифр, и не равномерную яркость сегментов (в центре сегмент светится ярче, чем по краям). Всё это в совокупности, делает плохочитаемыми цифры на этих индикаторах.
Кроме того, раздражало, что на одном приборе они зелёные, на другом красные… А зелёные, ещё и слабее светятся… Когда взгляд переводишь с одного прибора на другой — глаза устают.

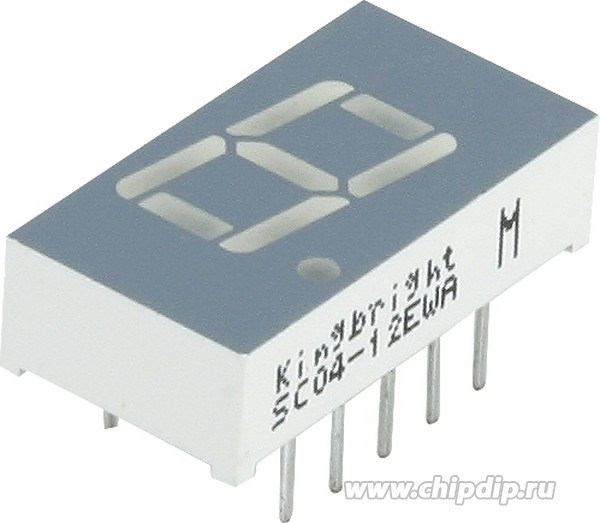

Вот и решил всё "причесать"! Есть импортные, практически с такой же цоколёвкой, с более крупными цифрами, и у них отличная равномерность яркости сегмента. Читаются цифры с таких индикаторов легко!
Вот типа таких (точную маркировку не помню)
Б5-49 ох дерьмо, дерьмище! Тьфу на них еще раз. Схему мне спалил.
А так у нас в ЦЛИТ на заводе куда покруче есть приборы, но хорошие — наперечёт. Выбиваешь с боями и докладными. И иногда даже директор завода не может помочь, хотя и очень хочет (станок встал, как обычно).
Очень рекомендую в лабораторию прибор Е7-22. Как любителям и профи. Стоит нехреново, так и отдача не заставит себя ждать!
А у меня Б5-49 много лет работает без проблем. Мне его подарили. Держу его только потому, что у него напряжение до 100 В. Иногда, не часто, требуется высокое напряжение, вольт 40-60. Вот он и выполняет свою роль.
Я сам не люблю эту серию армянских БП. Но этот работает. В нём всё родное! Выбросить жалко!
У меня есть измеритель R-L-C-ESR. Очень полезная штука для ремонта современной техники, где электролиты дохнут. Самое интересное, что в старой технике до 90-го года высохший электролит — великая редкость! Приносят аппараты 70-х, 80-х годов — электролиты все живые!
Странно, я сколько старой советской техники не видел, единственные конденсаторы держат номинал — керамические, металлобумажные и слюдяные. Вот они — да. Но фиг знает как там со старением материала на пробой. А электролиты, ну все как один под замену. В сетевых ESR ужасен, где-то в трактах они сохнут. И 60 и 80 — все то же. Единственное что помню еще, что в ТВ они все же поменьше емкость теряли и там не приходилось их пачками менять, а в аудиотехнике почитай пикофарады в электролитах тех оставались.
Кондёры 70-х вообще все отлично до наших дней доживают, и К50-3, и К50-6, включая непролярные. Единичные случаи КЗ внутреннего бывают.
Проблема началась с середины 80-х с К50-6, когда их в Ереване начали делать — у них выводы внутри отгнивают (и мы видим пикофарады) — это массовый дефект, как в промышленной, так и в бытовой аппаратуре. Ну и в аппаратуре начала 90-х проблемы с К50-29, К50-35 — ёмкость сохраняется, а ESR растёт на порядок.
В импортной технике примерно такая же раскладка. 70-е и до конца 80-х всё а порядке. А после — проблемы. И то, в основном-то, дохнут электролиты в импульсных источниках питания, т.к. им вреден импульсный режим работы по определению, ну и высокая температура (растёт ESR). В импульсниках нужно электролиты шунтировать керамическими кондёрами, это продлевает срок их службы — но на них экономят…
Ну значит у меня статистика какая то неправильная. Потому что последнее устройство из СССР с электролитами я чинил 9 лет назад, а года с неисправностями не связывал. Не, что ереванские были говном было и тогда ясно, просто не задумывался о связи года и % дохлых. Ну тогда хоть год выпуска ставили. На нынешних я смотрю, вообще никаких дат не ставят.
2350
Кондёры 70-х вообще все отлично до наших дней доживают, и К50-3, и К50-6, включая непролярные. Единичные случаи КЗ внутреннего бывают.
Проблема началась с середины 80-х с К50-6, когда их в Ереване начали делать — у них выводы внутри отгнивают (и мы видим пикофарады) — это массовый дефект, как в промышленной, так и в бытовой аппаратуре. Ну и в аппаратуре начала 90-х проблемы с К50-29, К50-35 — ёмкость сохраняется, а ESR растёт на порядок.
В импортной технике примерно такая же раскладка. 70-е и до конца 80-х всё а порядке. А после — проблемы. И то, в основном-то, дохнут электролиты в импульсных источниках питания, т.к. им вреден импульсный режим работы по определению, ну и высокая температура (растёт ESR). В импульсниках нужно электролиты шунтировать керамическими кондёрами, это продлевает срок их службы — но на них экономят…
Подскажите, пжст, как выбрать номинал керамики для такого шунтирования? Я думаю добавить их по вашему совету в важные для меня блоки питания. И важен ли тип керамического конденсатора или любая керамика?
Добавлять многослойную керамику. Удобнее всего использовать SMD 0805 или 1206, напаивая их со стороны проводников на плате прямо к точкам пайки выводов электролитов.
напряжение выбирать в 1,5-2 раза выше, чем реально присутствует на конденсаторе. Можно конечно ориентироваться на напряжение написанное на электролите, но я бы ставил чуть выше.
Ёмкость может быть 1 — 10 мкФ. Что получится найти на нужное напряжение. Их задача "взять на себя" импульс тока, чтобы снизить импульсный ток через электролит (который он не любит).
С низковольтными во вторичных цепях не проблема что-то подобрать. Сложнее с электролитами по цепи 310 В (выпрямленное 220 В). Я обычно туда ничего не ставлю. Но в критических БП эти электролиты лучше заменить на 400 В (450 В), если стоят на 350, серии 105°, если стоят 85°, и увеличить ёмкость в 1,5-2,0 раза. Можно поставить 2 в параллель с требуемой суммарной ёмкостью. Это продлит срок службы БП.
Большое Вам спасибо за подробнейший ответ. Я то подумал сразу про высоковольтные конденсаторы на входе импульсников. Выходные всегда обвешиваю минимум 0.1мкф, вообще не представляю схему выхода без них. Добавлю, что линейные регуляторы типа 78Lxx вообще без керамики, даже при наличии электролита, легко и почти всегда уходят в "раскачку" туда сюда выходного напряжения и тогда вместо, скажем, 5В на выходе будет пила от 4 до 6В, лично видел. Керамика на выходе must have.
БП Alinco DM-330MVE китайский, низкокачественный, а вот Alinco DM-330MV, без "Е" в конце, настоящий японец, 30А держит легко. И в эфир гудит меньше.
Я питал трансивер от киловаттного Элтека, замечательный БП, который создавался для использования в базовых станциях.
У меня радиостанция запитана от классического трансформаторного БП с линейным стабилизатором. А это подарили. Редко им пользуюсь…
Ох, вот это клондайк ))))
Раньше радиостанциями занимался много. Отсюда и измерители АЧХ, и ВЧ генераторы, и измерители модуляции, и ВЧ вольтметрры и т.п.
Вот берёшь какой-нибудь ФЭМ для трансивера, подключаешь его к Х1-48 и видишь АЧХ фильтра, как на картинке в справочнике, а потом начинаешь менять входное выходное сопротивление тракта, подбирать согласующие ёмкости и получаешь минимальную неравномерность в полосе пропускания, и максимальный коэффициент прямоугольности для данного экземпляра, и уже зная значения просто впаиваешь их в тракт ПЧ трансивера. Идеальный тракт получен!
Завидую Вашим умениям. Я любитель, Вы же — профи.
Я тоже когда-то был любителем!
Кроме ГЗ-102, какие еще НЧ можете порекомендовать? Этот сейчас непросто найти в нормальном состоянии.
Г3-102 имеет низкий уровень нелинейных искажений — этим он и привлекателен. Современные все дорогие. Если вам это параметр не важен, то проще сгенерировать синусоиду на компьютере и не покупать ничего.
А так ищите ГЗ-112, очень надёжный и классный, либо простенькие Г3-111, Г3-120.
Спасибо ! А ГЗ-112 по искажения намного хуже ?
0,3…0,5%, против 0,03…0,05% у Г3-102.
WildCat-61
Спасибо ! А ГЗ-112 по искажения намного хуже ?
По соотношению цена\искажения он кажется идеалом. Может, так и есть. Только его мозги тормознутые, и реле эти еще…
Да, наконец то он нашелся в почти идеале и по адекватной цене )
так вы настоящий профи в радиоэлектронике! сегодня это большая редкость. Осталось мало куда приложить силы. Моя техника — это килоамперы и кВ, но приборы измерения применяю также из нормального диапазона :)
Вы не поверите, меня на работе окружают такие же профи! Очень увлечённые люди! Нас много, просто мы не заметны…
ну слава богу, ещё не всё чубайсята уничтожили. Желаю успехов!
Спасибо! И вас всяческих!
х1 50 весч я на нем учился
У меня до него был Х1-7Б…
Неужели В7-40/1 сейчас столько стоит. У моего товарища новый такой лежит. Еще в упаковке. Он меня уже пол года уговаривает забрать его, за символические 300 рублей. Говорит выкинуть жалко, а тебе пригодится.
Это ЖЛОБЬЁ и ломит цены. По сути это всё стоит КОПЕЙКИ.
Офигеть, ностальгия, кроме эксклюзивных приборов, с остальными со всеми знаком и эксплуатировал, был командиром ремвзвода в мастерской радиокосмической связи и ЗАС.
П.С. Еще радиохулиган в юности и радиотелемастер. В закромах еще остались, Е7-4 и В3-42, но давно не пользовался уже, отошел от радио, зрение мешает.
В7-40 гавно, В7-37 гавно, С1-114 весч у меня с мультиметром был, Х1-42 часто юзаю, жаль сейчас таких не делают. Взамен него ОБЗОР TR1300/1 — э.э.э.э это не совсем то, Х1-50 как целкарон против пенька(Х1-42).
В6-10 — это как запор против SMV-11, Г4-158 — мало работал но Г4-176 похож много прикольней. Был личный В7-22 -песня, но какай то обезьяна, в мое отсутствие, на омах в сеть сунула — всё, утираю слёзы!
Я работал в КИПе, у меня была возможность всё перепробовать, покопаться внутри и выбирать. Так что выбор осознанный. Каждый прибор — это куча перепробованных разных на практике и в итоге остановка на каком-то одном, самым оптимальным для моих задач. И не забывайте, что это выбор по состоянию на 1992-1993 год!
В7-40 очень классный. По точности прекрасен, среднеквадратические значения, выше не требуется. Это основной мультиметр в лаборатории у меня. Проблема только одна — это выход из строя гибридных микросборок. Но у меня ни разу не ломался за 20 лет. Брал его абсолютно новым, в ящике с пломбами. Светодиодные сегментные индикаторы заменены на импортные — читаемость прекрасная. Импульный стабилизатор 5 В переделан на линейный — так что не верещит. Ну и выносной высоковольтный делитель zapadpribor.com/dnv/ что был с ним в комплекте — вещь. До 40 кВ позволяет мерить. Иногда такая необходимость возникала.
В7-37 гавно как мультиметр, но им очень удобно измерять напряжения ВЧ и СВЧ выносным щупом! Его достоинство, то, что в выносной головке стоит вакуумный СВЧ диод, а не полупроводниковый — и сжечь его практически невозможно. Я за 20 лет что ни делал — так и не смог… Им измеряется напряжение на эквиваленте нагрузки через Т-образный коаксиальный переход, т.о. измеряется выходная мощность в процессе настройки передатчиков и усилителей мощности. наличие стрелочного прибора очень удобно при настройки контуров в резонанс и т.п. Больше я его никак не использую. Точность там высокая не требуется. Был у меня колориметрический ваттметр. Несколько головок поменял zapadpribor.com/static/im…200/ee4681471-photo-3.jpg — надоело, продал. Точность такая не требуется, а головки очень нежные…
Вот аналогично, есть В3-38. Стрелочный, среденвыпрямленных значений. Ну прошлый век… Старый прибор, цена такому — бутылка Клинского. Но так удобен при регулировке магнитофонов! Там не требуется высокая точность, нужен отсчёт уровня по децибельной шкале, а уровень бывает плавает, дрожит — вот стрелка тут и в выигрыше — на цифровом все глаза сломаешь :))) Ну и немаловажно то, что на входе у него нувистор, а не полевой транзистор (как, например, у В3-39) — его сжечь не так-то просто — хоть в розетку втыкай. Живучий…
Х1-42 тоже с теплом вспоминаю. Много из его ЗИПа головок и переходов до сих пор использую. Но он широкий по полосе просмотра, им преселекторы, дуплексоры, широкополосные диапазонные усилители, антенны хорошо смотерть. А такие вещи не требуют очень высокой точности при настройке — поэтому Х1-50, хоть и бытовой, но зато маленький и его заменяет вполне! метки на нём дурные — но нет проблем подать внешнюю от генератора! Его легко берёшь в машину при настройке автомобильных антенн, на крышу при настройке базовых антенн. Таскаю его туда-сбда — он и прижился поэтому. От Х1-42 избавился за ненадобностью. А для настройки согласования узкополосных цепей: кварцевых фильтров, ЭМФ, пьезо и т.п. Х1-48 прекрасно подходит — у него на экране 2-3 кГц можно растянуть.
Г4-158 я не сказал бы, что удобен, я его не рекомендую покупать, как самостоятельную единицу, пользуюсь преимущественно Г4-151… Но когда возникает необходимость померить перекрёстные искажения приёмника, двухсигнальную селективность, запас по интермодуляции — необходим второй ВЧ генератор. Он и спасает. Оба брал новыми в ящиках. Г4-176 приобрёл бы себе. Но не сложилось тогда…
С1-114 — я им не сильно восторгаюсь. Есть и поинтереснее. Но так получилось, достался за копейки новым в ящике… Грех было отказываться. А сейчас привык…
Так и я про то же, до 96 года работал метрологом, и знаю откуда ноги растут.
И куда приборы пропадают лучше вас знаю. Да не я не про то, у нас зарплату ими выдавали, Г4-176 можно было взять, тока вон чего…
Большинством приборов пользовался. Напомнило молодость.
Работа в военном НИИ. Разработка ВЧ аппаратуры.
Шикарный набор измерительной аппаратуры.
Куда же без приборов при регулировке аппаратуры? Сам рад, что не распродал всё это! Очень помогают.
Армянский Б5-49 писком ещё не достал ?
Он ещё и корпусит здорово (током бьётся), помехи на выходе.
Использовали только в крайнем случае. В не ответственных цепях питания.
Достали они меня ещё очень давно :)))) Но этот единственный в доме, который может до 100 В выдать. Не часто, как вы правильно написали, только в крайнем случае, требуется.
От армянских конденсаторов, кстати, давно избавился. Во всех этих приборах все электролиты стоят новые. Кроме С1-49 и В3-38 — там воронежские К50-3 — они вечные, похоже…

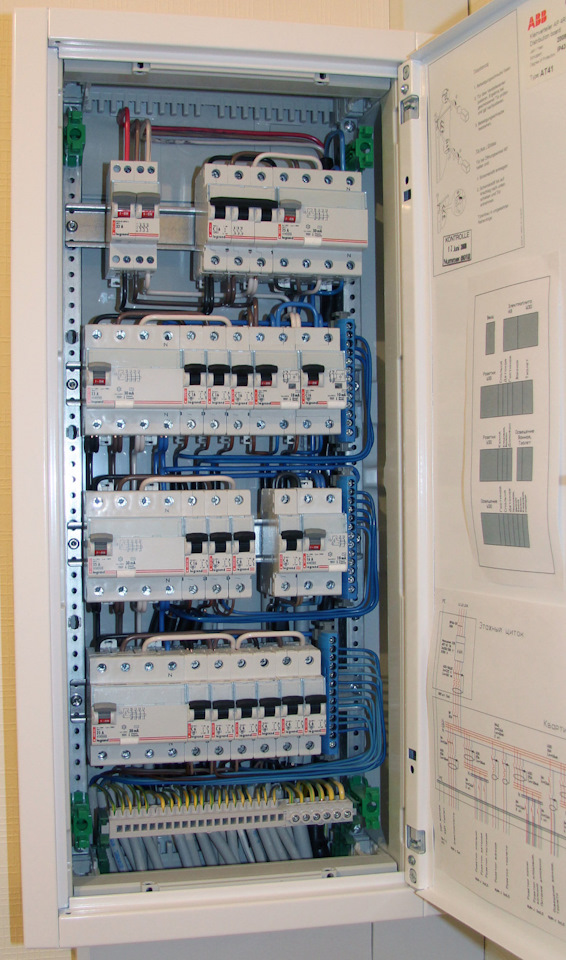

У меня дома проводка с заземлением. Все приборы давно переделаны на нормальные вилки с заземляющим контактом — так что уже забыл, что такое, когда бъёт от корпуса.
У нас с 1998 года все дома строятся с нормальной сетью, с заземлением. Ставятся УЗО. Это уже, скорее норма, чем исключение. У всех родственников переделал нормально проводку, даже на даче везде заземление и УЗО. В моей новой квартире вообще трёхфазный ввод. Вот такой щиток сделал:
Шикарный щиток!
2350
Достали они меня ещё очень давно :)))) Но этот единственный в доме, который может до 100 В выдать. Не часто, как вы правильно написали, только в крайнем случае, требуется.
От армянских конденсаторов, кстати, давно избавился. Во всех этих приборах все электролиты стоят новые. Кроме С1-49 и В3-38 — там воронежские К50-3 — они вечные, похоже…
У меня дома проводка с заземлением. Все приборы давно переделаны на нормальные вилки с заземляющим контактом — так что уже забыл, что такое, когда бъёт от корпуса.
У нас с 1998 года все дома строятся с нормальной сетью, с заземлением. Ставятся УЗО. Это уже, скорее норма, чем исключение. У всех родственников переделал нормально проводку, даже на даче везде заземление и УЗО. В моей новой квартире вообще трёхфазный ввод. Вот такой щиток сделал:
Сразу видно руку старого опытного монтажника)) АСУТП и КИП с 91-го, монтажи, ремонты, лаборатории, метрология — все прошел. Были даже станки с ЧПУ в автоматизированной линии. Сейчас оргтехника, но ремонты почти забросил, зрение подводит.
Почти всеми приборами из списка пользовался, аж ностальгия пробила…
Да, КИП практически с этого же года :))) Только я ещё до этого 10 лет сам занимался дома.
2350
Куда же без приборов при регулировке аппаратуры? Сам рад, что не распродал всё это! Очень помогают.
Вот смотрю на всё это великолепие и возникает вопрос.
А что же сейчас вместо всего этого выпускается ?
Если нет отечественной измерительной аппаратуры, то появляется зависимость
страны от иностранных государств.
В СССР это было недопустимо.
P.S.
Х1-48 мой любимый прибор.С помощью него перестраивал наши
приёмники на импортный УКВ диапазон.
P.P.S.
Вот наверное из-за любви к аналоговым разработкам и упустил
момент перехода на "цифру". Благо, что знания схемотехники
не подвержены старению и моде.
На работе вся измерительная техника импортная…
А вот в доме СК3-46 и селективник просто необходим.
Сам долго игрался с SMV 8.5 но потом продал и не жалею.
СК3-46 был бесподобен для настройки и проверки звуковых усилителей мощности. Можно было видеть очень низкие по уровню гармоники. По сравнению с ним С6-5 — прошлый век. А в наши дни, дни цифровых источников уже и СК3-46 туповат…
СК3-46 это же измеритель модуляции, как им звуковые тракты настраивать? Наверное перепутали с СК6-13.
Тоже модулометр СК3-46 лежит со времён увлечения радиосвязью, удобно девиацию выставлять. Прибор удивительный — не смотря на автоматику, советскую элементную базу и простоту работает без нареканий, захват частоты четкий. Только индикаторы поменял — зелёные АЛСки нам совсем плохо удавались.
А С6-11 с Г3-118 до сих пор иногда использую для проверки усилителей. Хотя у современных усилков Кг заявленный зачастую ниже, чем измеряемый С6-11, неисправности он выявить вполне позволяет.
Да, СК6-13!
СК3-46 это измеритель параметров модуляции. Верно! Очень нужный прибор при настройке радиостанций, выставлять девиацию! Или вы думаете, что я только звуковыми трактами занимаюсь? Это было бы слишком просто…
Измеритель нелинейных искажений типа С6-5 для усилителей бесполезен, но очень нужен при настройке стереотюнеров! Им настраивается ЧМ детектор в режиме моно по минимуму искажений, и выставляется фазовая компенсация тракта ПЧ в режиме стерео, также по минимуму искажений. для последней настройки нужен также генератор ВЧ с ЧМ стереомодулятором.
Индикаторы на СК3-46 также заменены. И сетевой выключатель ПКН41-1-2 внедрён. Вот тут его видно на самом верху.
Да, я тоже когда тюнеров много ремонтировал, С6-11 на столе держал. Только по нему дискриминатор и настраивал. Точнее, сначала по Х1-48 примерно линию выставлял, занем по измеритель КНИ точно подстраивал.
Недавно меня приятно удивил простейший В7-35. Рядом продали участок и новые хозяева выкинули при сносе из сарая все лишнее на улицу. В куче хлама увидел его, лежащего в луже. Принес, отмыл. Не работает. Дело оказалось банальным — сдох единственный а этом приборе электролит К50-6. После его замены и чистки переключателя безо всякой подстройки имеет погрешности по напряжению постоянного тока и сопротивлению 1 единицу младшего разряда. Переменку не проверял пока.
И, что удивительно, совсем не пищит. 20 лет назад на работе были такие — у всех мерзко пищал импульсный БП.
У меня В7-40. Ночью слышно, что пищит. Пробовал поднять частоту до ультразвука — сгорает стабилизатор. В итоге собрал новую плату БП на военной 142ЕН5 — золото, металл, керамика!
Последний прибор, действительно, весьма своеобразен. Сколько им не пытались мерить, а всё равно возвращались к связке В3-38 — Ч3-63 — Г3-111, был еще Г3-110 — шикарный прибор, для лабораторных условий, но не для полевых. А в быту мне очень понравился APPA iMeter 3, хоть и не измеряет ток, но достаточно точный очень компактный и надёжный. И что не маловажно — в любом режиме измерений выдерживает напряжение до 600 В, например, на омиках. 600 не проверял, но на 380 пару раз попадал — без последствий служит уже 7 лет.

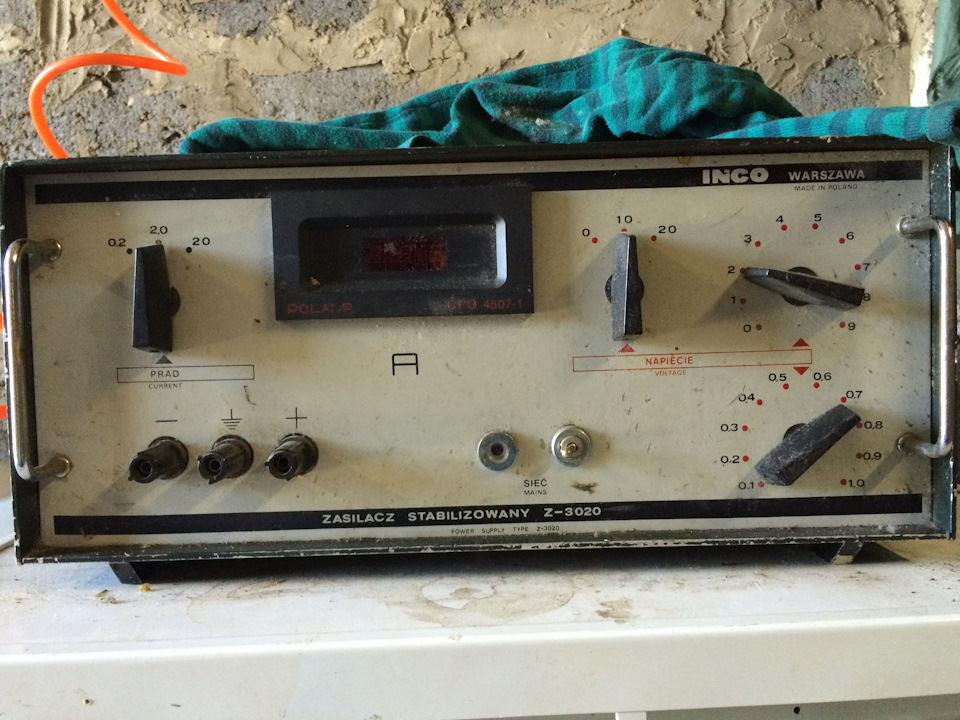

Добрый день. Такая штука досталась. В этих делах не силен. Подскажите что это и для чего нужно?
Там написано: Выпрямитель стабилизированный. Блок питания по-русски.
Все равно ни чего не понял. Но спасибо за ответ. Не подскажите для каких целей я его могу использовать в гараже. Извеняюсь за свою недалекость.
Аккумулятор можете заряжать.
gringo1987
Все равно ни чего не понял. Но спасибо за ответ. Не подскажите для каких целей я его могу использовать в гараже. Извеняюсь за свою недалекость.
Слева — 2 Ампера, справа — 12,7 Вольт (у вас). Чтоб зарядить аккум надо справа выставить 16 (15\17\18\).
Это потому, я ТАК думаю, (хоть 27) что источник не даст больше 2 А, т.к. ручка слева МАХ ток его и будет держать источник, так для аккума правильнее. Сам не понял что написал, короче если за час хочешь ставь 20 А
и справа 16, а на ночь 0,2 А слева и 16 справа. Показания всех ручек справа надо перемножить сами на себя и получишь напряжение. Вот так примерно, если б я умел пшекать по ихнему, то понятнее бы получилось.
Шикарная лаба.
И почти ежедневно пользуюсь!
Завидую по доброму
Спасибо! Я с детства мечтал этим заниматься — и занимаюсь всю жизнь! И дома и на работе. Это счастье!
Согласен полностью.
А есть возможность калибровать приборы?
Нашел за недорого 4 года назад флюка45 а пользоваться не могу, требует калибровки.
Кто-то своими шеловливыми ручками влез и потыкал на кнопку включения калибровки, которая обычно заклеена от посторонних, вот и начал ошибку выкидывать и ругаться, при этом все работает но измеряет не правильно и показывает на некоторых пределах чушь.
Нет, у меня сейчас нет.
Здравствуйте, Андрей, вот вы здесь часто упоминаете "цену на барахолке". Скажите пожалуйста, какие барахолки вы используете? Онлайн и оффлайн.
www.google.ru/
Миллионер. Больше нечего добавить)
Да, душою богат! А это всё копейки стоило в 90-х годах…
Это у тебя в кладовке все это хозяйство лежит?
Ну, да. Там организована небольшая лаборатория.
b-a.d-cd.net/fe3636as-960.jpg
Да там ещё много чего лежит :))) Кладовка самая ценная комната в квартире!
4 года назад, сразу после переезда:
www.drive2.ru/b/288230376152101798/
Тебе по шее дома за такую лабораторию не дают?- а то там у тебя целая коптерка, жить можно и одновременно делать дела и пропадать там денно-нощно ))))
Перед стройкой, я отрисовал план будущей квартиры в автокаде. Проект планировки квартиры был согласован на семейном совете!
2350
Ну, да. Там организована небольшая лаборатория.
b-a.d-cd.net/fe3636as-960.jpg
Да там ещё много чего лежит :))) Кладовка самая ценная комната в квартире!
4 года назад, сразу после переезда:
www.drive2.ru/b/288230376152101798/
Да. Это как кухня для хозяйки, так и подобные кладовки для нас мужиков.
Там не только мои вещи (хотя моих, процентов 70 :), но и хозяйственные вещи, спортивный инвентарь, средства для уборки… Сам не знаю, как всё помещается на 5 м2. И есть ещё место работать.
больше половины до сих пор на заводах используются )
Это ж сколько места надо, чтобы хранить все эти ящики.
В новой квартире я под это слелал специальную комнату 5 м2 — моя лаборатория! Где и занимаюсь творчеством.
Это сразу после переезда в 2009 году:
f-a.d-cd.net/5f10a5u-960.jpg
Сейчас всё обустроено.
Ну если условия позволяют то можно и оставить для потомков. )
Я ими и сам пользуюсь с удовольствием :))))
2350
В новой квартире я под это слелал специальную комнату 5 м2 — моя лаборатория! Где и занимаюсь творчеством.
Это сразу после переезда в 2009 году:
f-a.d-cd.net/5f10a5u-960.jpg
Сейчас всё обустроено.
Кстати, я все хотел спросить про вытяжку. Куда дым от канифоли и флюсов при пайке отправляется? Или вопрос решается настольными вытяжками ?
Да, как-то не ощущаю дыма. Пользуюсь флюсом количество минимально. Даже запаха нет.
Х1-48, С1-49, В3-38 и все остальные вольтметры-сколько на них лабораторок в универе переделано было.
"Классика" была в те годы!
Они и сейчас такие, я свой осциллограф к сожалению потерял((.
2350
"Классика" была в те годы!
До меня дошел В3-38. Завтра поеду забирать его. Пока не представляю где именно смогу в ближайшее время применить его в своей любительской деятельности. Но ведь и молотком не каждый день пользуются.
Любые измерения связанные со звуком!
Измерение уровней сигналов на линейных выходах, измерение выходной мощности усилителей, настройка акустических систем, проверка амплитудно-частотных характеристик… Ну, звуковой генератор ещё потребуется — но это проще, есть программы, которые имитируют генератор звуковой платой, можно записать чистые тона на CD…
О! Спасибо, я так и предполагал, но вы все прямо по полочкам разложили!
Генератор тоже нашел себе) Наконец-то нашел ГЗ-112 в приемлемом состоянии. Был соблазн собрать на XR2206, но решил все же взять 112й.
ГЗ-112 — отлично, не плохой! С ним будет полный комплект для измерения характеристик звуковых трактов!
Отличная коллекция!
Большинство приборов знакомо с училища, да и в дальнейшем на службе аппаратура мало чем отличалась. Сейчас хоть и работаю в сфере по специальности, но на руководящей должности, которая, увы, несколько отдалена от инженерной. Но периодически тоже беру в руки паяльник, чтобы уж совсем не забыть)
Из личной коллекции есть С1-78 со списанного корабля и так, по мелочи.
Удачи вам в творчестве!
даа советская техника как говориться делалась не на один десяток лет пользования . тоже имеется частотомер Ч3-63 и двух лучевой осцилограф., могу продать кому нужно, лежат на полке за ненадобностью, приобрёл покомпактней приборы.
а еще не подскажете форсунки и всякие датчики управляются минусом и осциллограф реально будет подключить на рабочем авто
Осциллографу полярность вообще без разницы. Он и то и то покажет.
ок спасибо
В 1990Г. работал в НПОиТ www.npoit.ru/
в 102 цехе радиомонтажа, паял блочки расширения памяти к компьютерам.
Заказов на пайку было все меньше и меньше, и тут с Зеленограда поступила большая работа паять платы управления к детской игрушке .
Програмируеммый луноход -вездеход
www.igrushki-ussr.ru/sove…aya-igrushka-lunohod.html
www.phantom.sannata.ru/forum/index.php?t=3579&st=0
можно было запрограммировать, и он когда едет моргал лампочками останавливался в зависимости от программирования и высреливал вертушку.
Деньги стали задерживать и зарплату стали выдавать лунаходами, я взял два и один отдал в коммисионку за … 25р
Продался!
В отделе настройки цеха практический все -приборы присутствовали .
Да, 90-е… Много чего развалили. Мой КИП просуществовал после ухода меня от туда тоже не долго.
А вот, приборы у меня дома все сохранились и все в исправном состоянии!
почитал статью… посмотрел на свой приборный парк, плюнул и решил обновиться, а то китайский мультиметр с погрешностью +/- два слона и С1-118, показывающий погоду на марсе, уже как то уныло смотрятся. Брал как то напрокат С1-124 — гораздо более удобный и стабильный аппаратец. Жалко отжать не удалось, вернул.
хотел спросить профессионального мнения на счет вот этого наборчика
www.irit.ru/products/inde…N_ID=820&ELEMENT_ID=63562
www.irit.ru/products/inde…_ID=915&ELEMENT_ID=395825
уже счет на столе лежит на оплату, и руки чешутся оплатить. Но решил выждать день. Всетки утро вечера мудреннее
ну и еще ESR метр в дороге гдето между китаем и мной )))
такой
www.aliexpress.com/item/P…SR-Tester/1211642919.html
правда там нет режима 100 кГц, но я пока с трудом представляю что это такое. Подумал что может не пригодиться, а разница в цене ощутимая между 825-ой и 826 моделью
Хотя на фоне стоимости комплекта она конечно смешная, но все же. Радиосвязью я не занимаюсь, в основном ковыряю микроконтроллеры и все что рядом, там до 20 мегагерц цифра, импульсники, DC/DC. Ремонт всякого бытового добра. Пойдет? Где может наступить предел возможностей на профессиональный глазок?
Мультиметр мне понравился DM3068, может даже излишен точный для домашнего применения. Наш, современный В7-77 аналогичной цены проигрывает ему по точности и функционалуу. Не сомневайтесь!
С1-118, да и С1-124 — оба конечно, простейшие… Для начального уровня. Не серьёзные аппараты. У меня для целей "гаража" С1-49. Так тот в любой мороз работает. Его для военных делали: основное питание 27 В постоянки, самолётное (для 220 встроенный трансформаторный БП со стабилизатором). Внутренняя "железность" тоже поражает, хоть землю трамбуй.
Мне, конечно, очень нравятся аналоговые осциллографы… Например из современных С1-166 www.rlocman.ru/op/tovar.html?di=66738&/S1-166 Но я больше радист и аналоговый специалист. Вам же, лучше с режимом запоминания, цифровой. Тоже выбор правильный.
ну знач выдохнув в путь… просто начал ощущать что вырастаю из китаского мультиметра. Иной раз хочется пощупать чтото поточнее, а нечем. Становится обидно от беспомощности. Да и вторая цель у меня есть на это счет. На работе приборов всяких много, а возить в поверку денег уже три года не дают. Так хоть будет чем на коленке поверить. Для наших нужд хватит и такой поверки. Хотябы знать насколько врет.
Ну а осциллограф оно понятно. Приятная вещица наверное будет. Я в этом плане вообще слаще морковки ничего не ел. До вашего опыта общения с приборами мне как до луны пешком.
Я вообще очень плотно занимаюсь постройкой и наладкой тренировочного оружия (макетов). А там везде литиевые аккумуляторы, которые просят точности в работе. Не очень конечно сильно, но порой хочется узнать — действительно ли зарядное, которое я ставлю в макет дает 4,2 вольта на ограничении по напряжению и ли всетки 4,19. Там эта десятка вылазит в лишний час работы наверное. Частенько DC/DC глючат. То просаживаются, то как то странно себя ведут. Охота пощупать что у них там на дросселе и почему все это так происходит. Надо же чтобы из 4,2 стало 8,5 или 12 и держалось стабильно, потому как от этого дальность "выстрела" сильно зависит. Пачка вон лежит глючников на LM2577. Ни конденсаторы толком померить на ESR ни формочки на дросселе. Пытался тыкать своим, ерунду какую то показывает. На датчиках и на излучателе фронты тоже интересно посмотреть иногда. А там все быстро пролетает. 12 мс всего. Чем то запомнить бы… а нечем.
А у меня в жизни ни разу кутайского мультиметра не было… В 10 лет мне подарили тестер стрелочный "Школьный". Годам к 16 я его сменил на Ц52. А врнувшись из армии, мне подарили миниатюрный японский с АВП b-a.d-cd.net/29dg6u-960.jpg, купленный в японии — так до сих пор его и использую! А для очень точных измерений дома есть В7-40.
А осциллограф дома — это универсальный прибор! И "глаза" и вольтметр и частотомер… Ткнул и сразу видишь и постоянную составляющую, и пульсации, и частоту пульсаций… При поиске неисправностей никаких других приборов не нужно!
везет некоторым… мне первый Ц20 дед подарил когда мне было лет 16. Сжалился, пошел потратил пол пенсии глядя как я мучаюсь с самодельной штуковиной из показометра от магнитофона катушечного с щупами из проволоки обмотанной изолентой и батарейкой какой нибудь старой, которая еще дышит.
Меня ж радио никто не учил. Я сам как то в 6-ом классе наткнулся на схему радиоприемника в журнале ЮТ (приложение какое то маленькое, уже не помню как называлось). Там был транзистор VT1КТ315Б. Я записал на бумажке это название и побрел искать его в магазинах. Один единственный магазин на витрине которого лежал КТ315Г торговал еще и диодами! Продавец хмуро посмотрел на мою запись и сказал что пойдет 315Г. Однако я твердо заявил что мне нужен именно VT1КТ315Б и никакой другой. Так в книжке написано. Он сказал что других нет. Так приемник я и не собрал, хотя тягу к электронике это не убило. Потом было еще много всяких чудес. Я записался в библиотеку, начал читать про схемы разные, передатчики там цифра и все такое. Нихрена не понимал, но так как ксерокса небыло на всякий пожарный срисовывал схемки в тетрадку и переписывал статьи к ним. Очень хотел построить радиостанцию на 27 мегагерц. Детали у нас не продавали вообще, поэтому я мечтал чтобы наш телевизор дома сломался. Таскал в дом все что было похоже на технику с окрестных свалок и разбирал. Копил детальки. Потом втыкал их в пластилин и рисовал проволочкой между ними дорожки. Потом научился прозванивать транзистор дедуктивным методом. Короч как вспомню… Из того что паял ничего не работало кстати. Первое что заработало — генератор на ЛА3 из конденсатора и резистора. А когда к этому был прикручен триггер на ТМ2 и она стал делить частоту на 2 я чуть не заплакал от счастья ))) Некому было учить в общем
Меня тоже никто не учил. В 5 лет подарили электронный компьютер, где нужно было паять. Таки начал паять, а в 6 лет собрал приёмник из набора — до сих пор исправен! Годам к 8-ми я уже прекрасно знал как конструировать приёмники прямого усиления, что такое недостаточная избирательность, самовозбуждение и т.п.
А радиостанцию на 27 МГц пришлось разработать и построить самому — сделал сразу 2 портативки на 27,120. В 1991 году, даже не знал, а есть ди там кто ещё в эфире. Обе рации до сих пор в рабочем состоянии! Блин, 22 года мне всего было… Как летит время!
летит… а я до сих пор толком не могу понять как биполярный транзистор работает ))) Душой чую, а умом никак не пойму. С полевиками проще и с процессорами. Кодинг у меня куда веселей выходит чем ковыряние в силиконовых кишках. Там все просто — нет сигнала ноль, есть — один. А все что между ними — от лукавого
недавно нарыл чудесную книжку по основам радиоэлектроники для школьников. Перечитываю с удовольствием. Хотя уже держал ее в руках когдато давно
с картинками ))
2350
Меня тоже никто не учил. В 5 лет подарили электронный компьютер, где нужно было паять. Таки начал паять, а в 6 лет собрал приёмник из набора — до сих пор исправен! Годам к 8-ми я уже прекрасно знал как конструировать приёмники прямого усиления, что такое недостаточная избирательность, самовозбуждение и т.п.
А радиостанцию на 27 МГц пришлось разработать и построить самому — сделал сразу 2 портативки на 27,120. В 1991 году, даже не знал, а есть ди там кто ещё в эфире. Обе рации до сих пор в рабочем состоянии! Блин, 22 года мне всего было… Как летит время!
однако парадокс, свой первый милион заработал именно на электронике не зная толком даже что такое транзистор.
главное лицо поумнее делать и серьезный вид
не… ну как не зная… я знал что он есть, как выглядит, что обычно делает. Но сути вопроса не знал. Куда там что и для чего смещение на базе. Что у конденсатора есть сопротивление тоже не знал. Что диоды бывают обычные и шоттки. Для меня они все диодами до недавнего времени были. Зачем к ногам микрух по 0,1 конденсаторы крутят тоже не знал. И зачем в схемах ставят дроссель, если он при прозвонке все равно коротыш с сопротивлением ноль. Нишиша в общем не знал. Но очень хотел узнать )
А я как раз такие "аналоговые" заморочки "нутром чувствую" и объяснить могу любому. Всякая-там паразитная ёмкость монтажа, паразитная индуктивность выводов. Протекание ВЧ токов по проводникам. Волноводы… А уж антенны — это самое любимое! Есть даже изобретение в области антенной техники. www.drive2.ru/users/2350/blog/288230376151939042/
читал. Мало что понял, но уважение от этого не уменьшилось. Очень круто
С антеннами вообще всё просто — представляешь в голове форму магнитного и электрического поля вокруг излучателя, как 3D моедель в компьютере — и делай что хочешь!
ну все… едут. Держись теперь электроны. Поубиваю гадов! )))
2350
С антеннами вообще всё просто — представляешь в голове форму магнитного и электрического поля вокруг излучателя, как 3D моедель в компьютере — и делай что хочешь!
приехали приборчики. Кнопок… караул
пока потыкал что знал, понял что придется много читать. Все по английски. Правда есть еще по китайски, это значительно все упрощает. Думаю осилю быстро
Фотки! Аж завидно…
сегодня будут. У меня просто вчера был наплыв новинок в мастерской. Одновременно пришли приборы и полка инструментальная. Весь вечер вчера занимался наведением конкретного порядка и расстановкой всего по полочкам. Сегодня сфотаю все одним разом )) Задумал просто поставить финальную точку, чтобы уже конкретно было красиво — купить полиэтиленовые поддоны и упаковать туда все что не влезло в сортовики. А то как то навалом на полке хранить неохота. Мастерская однако
2350
Фотки! Аж завидно…
вот ссылочка на папку с тем что получилось
yadi.sk/d/E6n2TxFCHohR8
в полку заведены 220 на фильтр 5-ти местный и USB для принтера и прочих приборных нужд. Полка полностью самоделка, детальки только на фабрике пилили по заказу.
теперь в мастерской порядок )
заодно сфотал переделанный и уже запущенный модуль блока питания с SG на TL494
Отлично. Всё классно продумано.
Я в новой квартире построил комнату 5 м2 для мастерской. В 2008, сразу после переезда, это выглядело так.
b-a.d-cd.net/9f10a5u-960.jpg
f-a.d-cd.net/5f10a5u-960.jpg
Сейчас многое изменилось. Как-нибудь сфоткаю, напишу в блоге о мастерской.
честно говоря оно там мало думано… просто поскладывал на полку все более менее порядочно да и все ))
отдельная комнатушка это гонечно гуд. Завидую. А мне вот приходится делить кабинет и мастерскую. Иной раз как настругаю опилок, потом по всему дому растаскиваются. Особенно пластмассовые. Очень вредные, даже если сразу убрать
(сижу осваиваю осциллограф. Дочитал до стр 51 из 284)
2350
Отлично. Всё классно продумано.
Я в новой квартире построил комнату 5 м2 для мастерской. В 2008, сразу после переезда, это выглядело так.
b-a.d-cd.net/9f10a5u-960.jpg
f-a.d-cd.net/5f10a5u-960.jpg
Сейчас многое изменилось. Как-нибудь сфоткаю, напишу в блоге о мастерской.
прочитал все 284+171 страницу про приборы. Про мат-функции бегло, остальное подробно. Кой чего попробовал. Скилл левел измерителя поднялся до 80-го уровня ))) Теперь можно щупать схемки куда более подробнее.
Откалибровал щупы на осциллотрафе, поснимал статистику по вертикали и горизонтали. Мультиметром побаловался. Гистограммки и регистратор прям вызвали ощущение god-mode в измерениях )) Круть
Спасибо за статью, очень вдохновила
Да, ладно. Я то тут при чём? Все дело обычно в финансы упирается.
Поздравляю! Измериловка — это наши глаза!
как это при чем
я мож до этого момента и не знал что есть чтото точнее китайского мультиметра. А тут чет вчитался и осознал глубину своих заблуждений ) Появился стимул к развитию
Понял! Я дал пендаля в нужное место :)))))
2350
Из нашей группы только двое работают по специальности. Один из них — я, причём, я так и не доучился!
Зачем идти учиться, если эти знания не будешь использовать. Глупо!
У меня с потока (100 человек) по специальности работают 5 человек. Одн из них я. Это какая-то тенденция определенного времени нездоровая наверное.
Нездоровая, точно!
Вот это лаборатория!
