Друзья нивоводы, все не дают покоя.
вот уже довольно длительное время занимаюсь такого рода переделкой, сделана уже ни одна такая раздатка. Но что то только сейчас решил рассказать и вам о этой переделке.
На эту тему уже было много чего написано, но я все же повторюсь и покаджу, как эту операцию делал я.

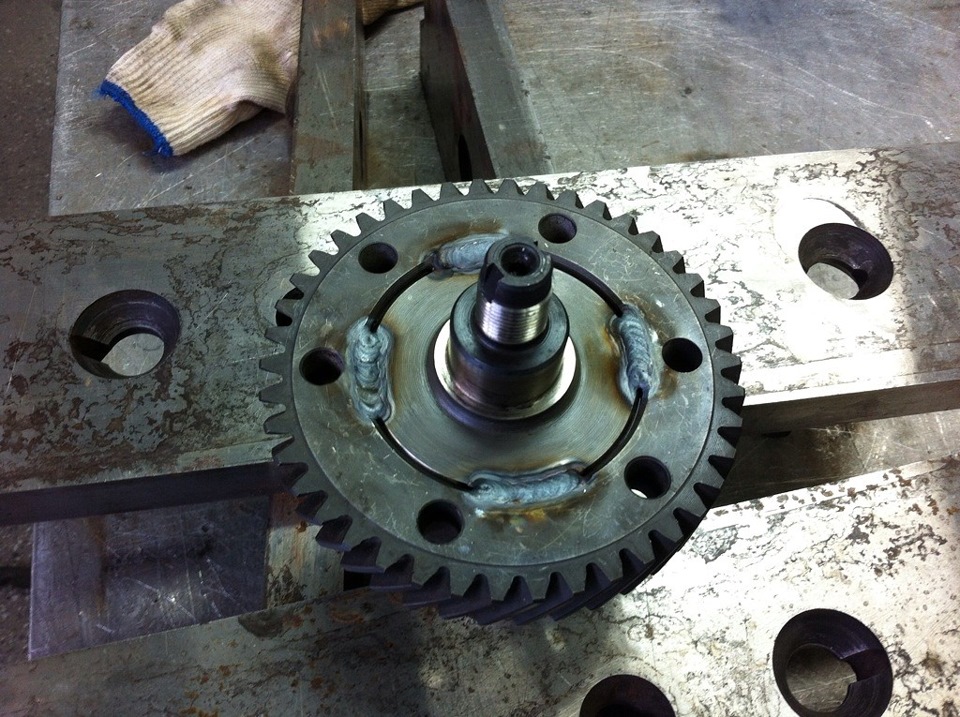

И так… Для переделки нам потребуются: ведомая шестерня с дифференциала старого образца крупномодульная 42 зуба (Шестерня РК 2121-1802180), и шестерня 3 передачи с ВАЗ на 21 зуб (Шестерня 3-й пердачи 2101-1701131). Токарь снимает венец с «родного» промежуточного вала в размер 75,3 мм. Резец заводить рекомендуется сбоку. Точить промежуточный вал с допуском плюс 0,2-0,3 мм. Для последующей шлифовки промвала. Шлифовку делают на кругошлифовальном станке, биение должно отсутствовать. Шлифовка производится в размер 75 ммплюс 0,03. Этого достаточно для обеспечения необходимого нагяга при напресовки нового венца. Сам венец с шестерни дифференциала можно не точить и не шлифовать. У него внутренний размер точный. Венец надо напрессовывать вровень с внутренней поверхностью промвала. в противном случае корпус дифа придется еще больше протачивать. Сварку можно использовать эл. дуговую – “постоянку”. Электроды для среднеуглеродистых сталей. Мы используем аргонно-дуговую сварку. После сварки оставить шестерни остывать на воздухе. Корпус дифференциала раздаточной коробки точится в размер 76,5 мм х 16 мм.Корпус раздаточной коробки подтачивается для обеспечения зазора между шестерней и корпусом раздаточной коробки. После сборки раздаточной коробки очень важен процесс обкатки.Как рекомендуют : после установки переделанной раздатки на машину 10-15 км. передвигаться только на пониженной, замена масла. до 500 км. пробега пониженная/повышенная не выше 60 км/ч, замена масла. до 1500 км. пробега пониженная/повышенная не выше 80 км/ч, замена масла. Дальше можно эксплуатировать в нормальном режиме
Comments 29
Здравствуйте, подскажите болты которые крепят шестерню и половинки дифа обязательно на новые менять если диф разбирал?Собираю сейчас 1к3 и вычитал у кого то что они одноразовые.
Здравствуйте!Сколько будет стоит Ваш переделаный промежуточный вал?
Здравствуйте,
уже давно не делаем такое. проблемы с поиском комплектующих,
цены на шестерни неоправданно высоки стали и практически ни где нет в наличии.
Очень-очень жаль, а у нас токаря толкового днём с огнём не ссыщешь!Ну и на том спасибо!👍
Bazaoffroad
Здравствуйте,
уже давно не делаем такое. проблемы с поиском комплектующих,
цены на шестерни неоправданно высоки стали и практически ни где нет в наличии.
Здравствуйте а если вам отправить пром вал и шестерню 42 зуба, сколько будет стоить работа по перевенцовке?
Здравствуйте, скажите а на заказ делаете? Если да то сколько будет стоить?
А бывает ли понижение 2,5/1 на ниву?
можно поподробнее про приварку шестерни чтобы не повело ее. А то у меня получилось биение, подкусывание и вой раздатки.
если все точно выточить и запресовать, то никакого биения не должно быть!
у меня при сварке видимо повело. Уже полгода езжу, потише стало или я привык:)
Подскажи как ведет себя в эксплуатации? и на сколько медленнее?
повышенна передача не изменилась, а пониженная в полтора раза медленнее. Насчет надежности могу сказать, что пока еще ни одна из тех раздаток что мы делали еще не умерла!
А зачем корпус дифа протачивать?
Без проточки, новая шестерня будет за него цеплять!
спасибо)))только сегодня раскидал рк и сам понял зачем его точить))
может туповатый вопрос, но все же для чего такая переделка?
Для увеличения мощности(тяги на пониженной передаче), при колесах большого наружного радиуса полезная вещь
спасибо что ответили, теперь понял, просто начинающий нивавод, и многое не понятно)))
Очень впечатляет
Да уж столько работы проделано. Молодец
спасибо,
их уже больше десятка было сделано, подобных раздаток, .
где же вы так легко достаете шестерню дифа старого образца! я ее в городе у себя еле нашел!
мы уже все запасы скупли, и с разборов все раздатки повыкупали))) сейчас у самих в этом засада
Как при покупке определить, что раздатка старого образца с нужной шестерней на 42? Может обозначение есть какое на корпусе?
А куда шестерня 3ей передачи идет?
она ставится вместо шестерни работающей впаре со срезанной шестеренкой
Просто на фото не видно куда😊
при следующей переделке, обязательно сфоткаю
Bazaoffroad
она ставится вместо шестерни работающей впаре со срезанной шестеренкой
с синхроном ставится?
