Представляю вниманию конструкцию центральной подкачки на мосты УАЗ для установки на Снегоболотоход «ЛЕСНИК».
В целом вся система состоит из блоков подкачки (по одному на каждой ступице), компрессора с ресивером и два тумблера для управления.
Включив один тумблер включается компрессор и воздух накачивает через ресивер одновременно во все четыре колеса.

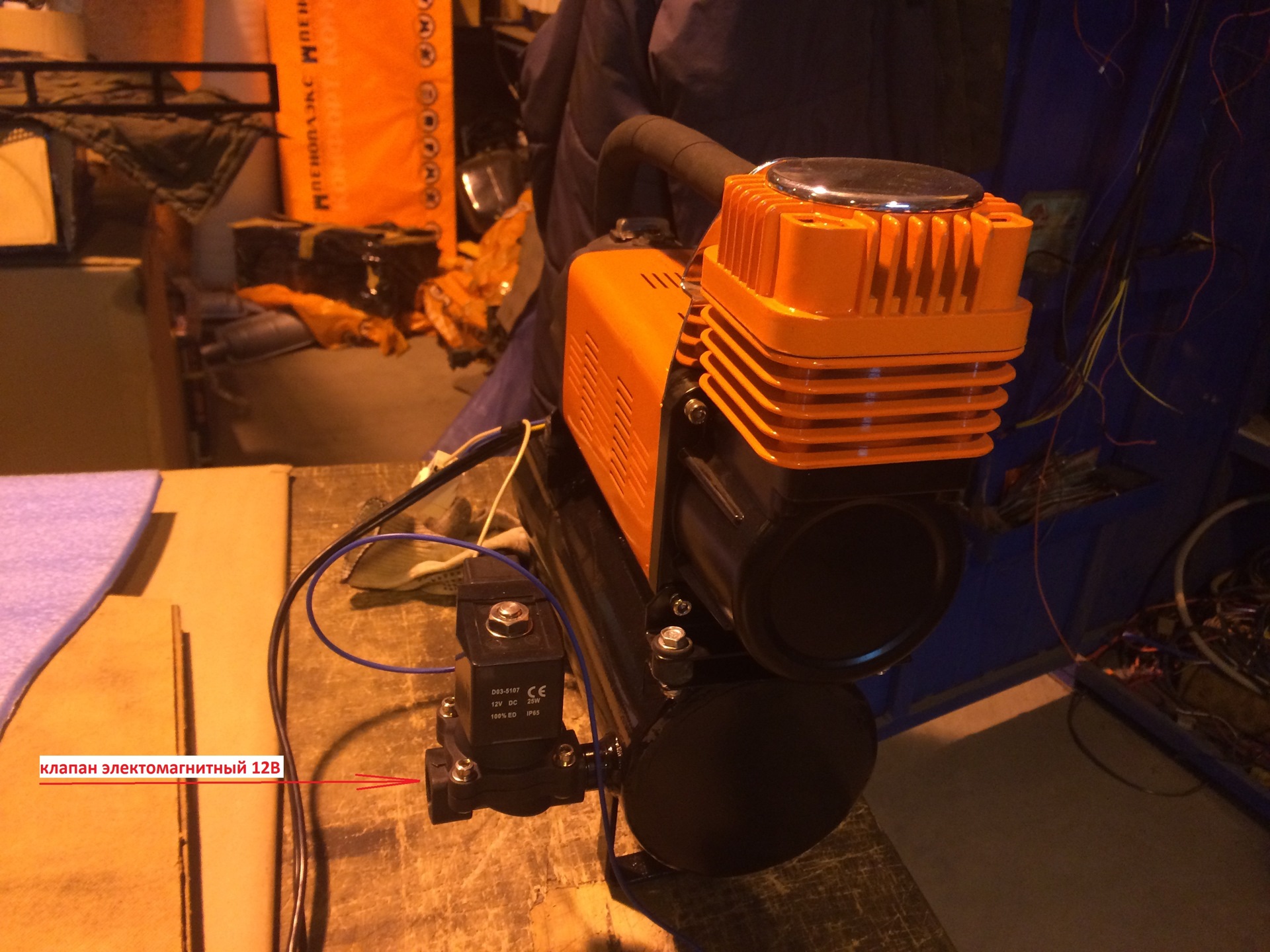

Включив второй тумблер открывается электромагнитный клапан и воздух одновременно из всех колес спускается.
Принципиальная схема блока подкачки:
1. Входной штуцер для воздуха, который идет от ресивера.
2. Выходной штуцер для воздуха, на который одевается шланг идущий в колесо.
3. Установочная втулка. Одевается на ступицу и приваривается. К ней прикручивается подвижное внутреннее кольцо из нержавеющей стали по которому скользят манжеты.
4. Подвижное внутреннее кольцо по которому скользят две манжеты.

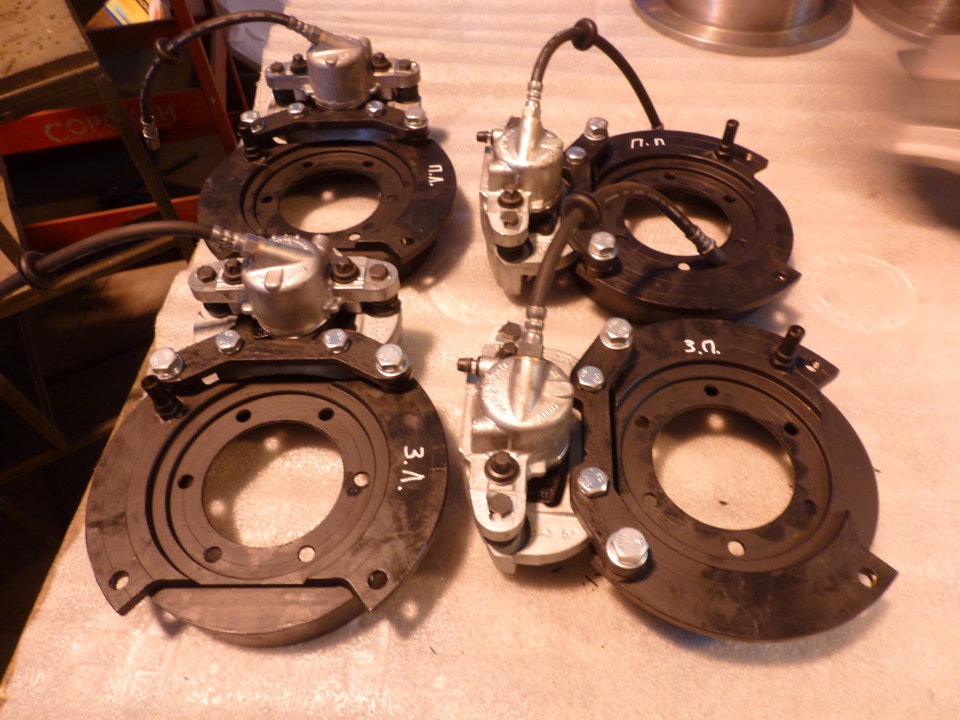

5. Корпус манжет. Он неподвижный, в него вкручивается штуцер входящего воздуха, к нему же прикручивается скоба тормозного суппорта.
6. Тормозной диск.
7. Корпус ступицы УАЗ
8. Манжеты. Установлены через перфорированное дистанционное кольцо.
9. Перфорированное дистанционное кольцо.
10. Место крепления скобы тормозного суппорта.
11. Колесная шпилька.
12. Винт крепления подвижного внутреннего кольца к установочной втулке.

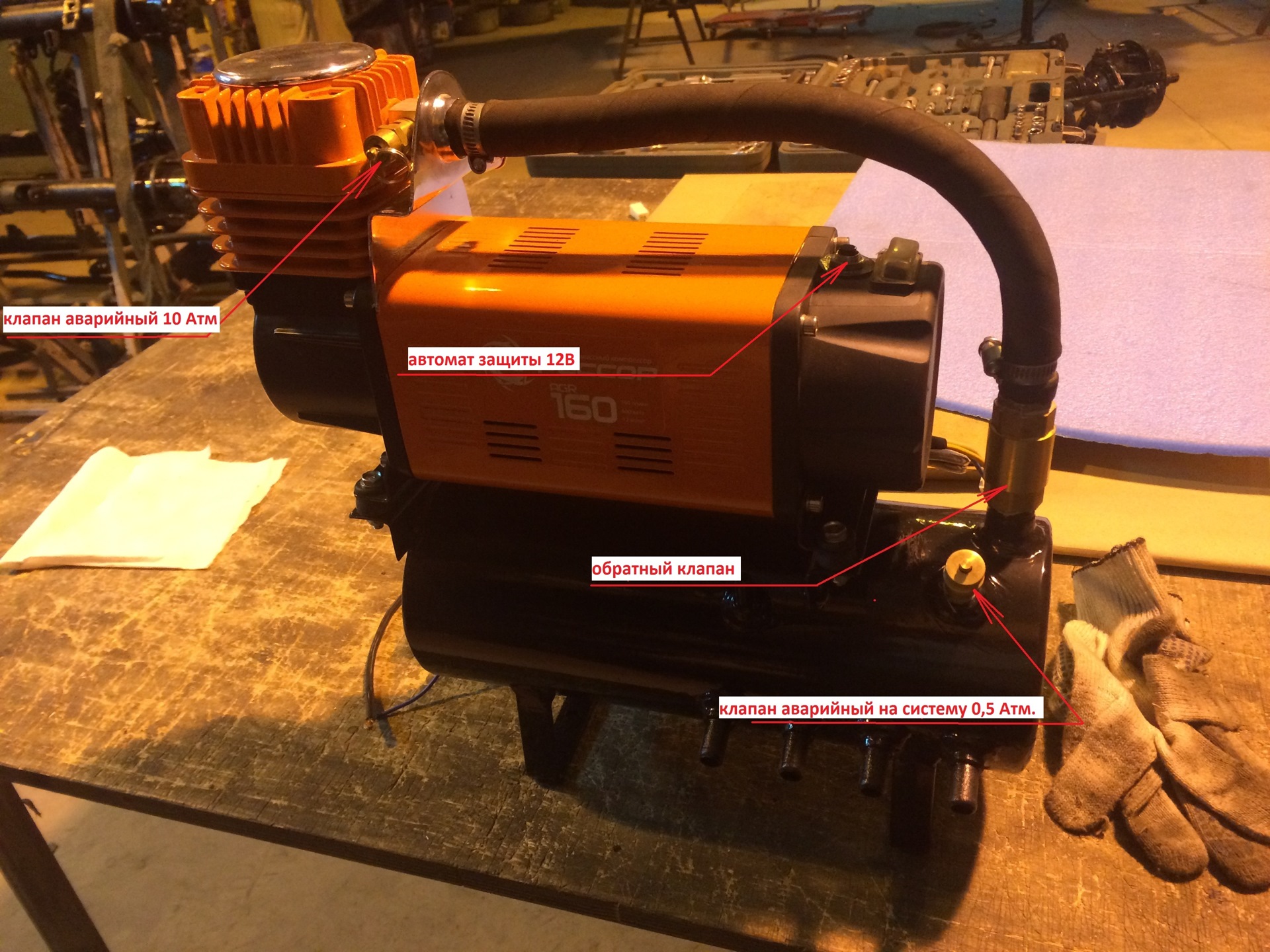

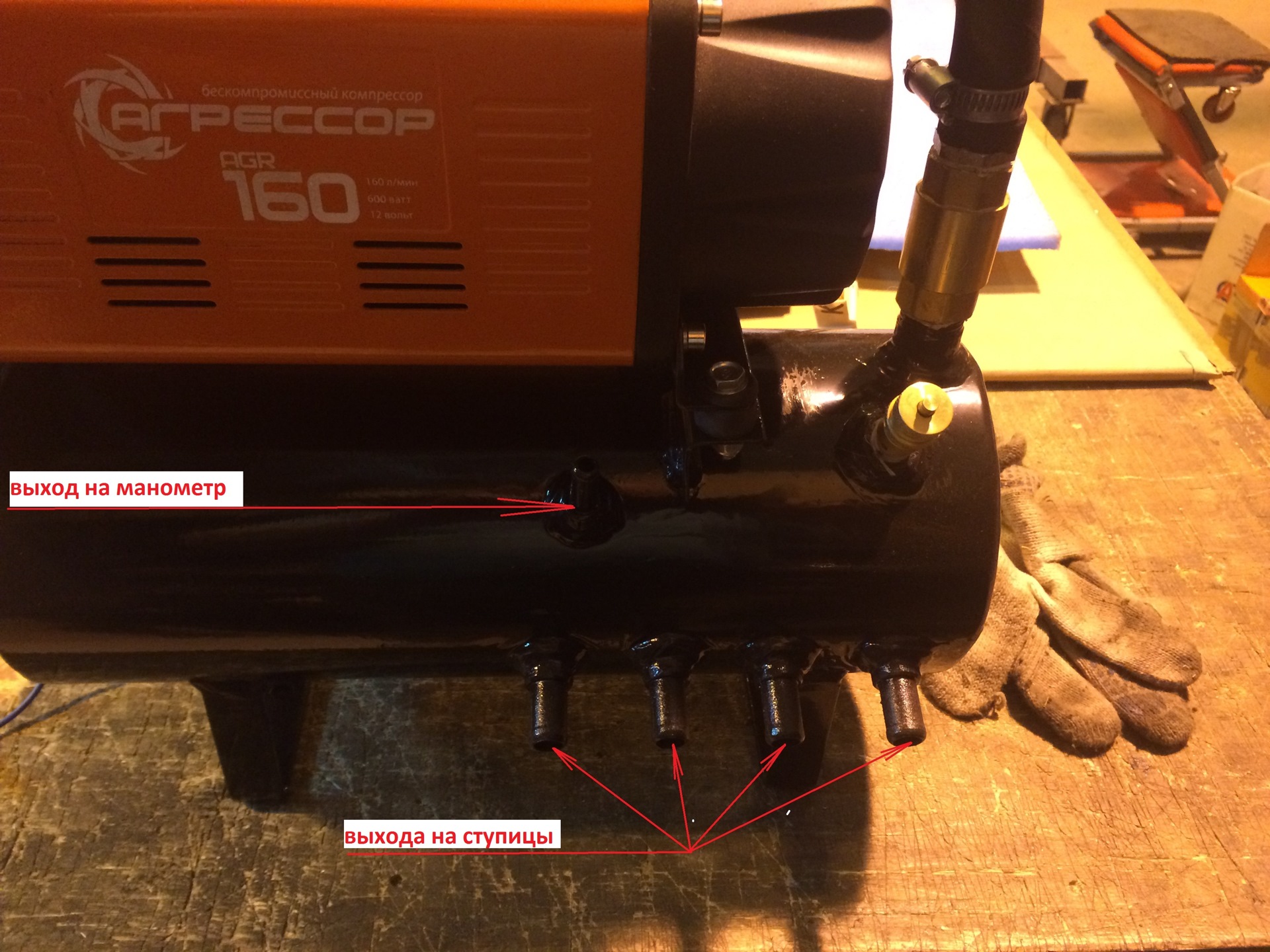

Компрессор установлен автомобильного типа «Агрессор» 160 литр/мин. производительностью:

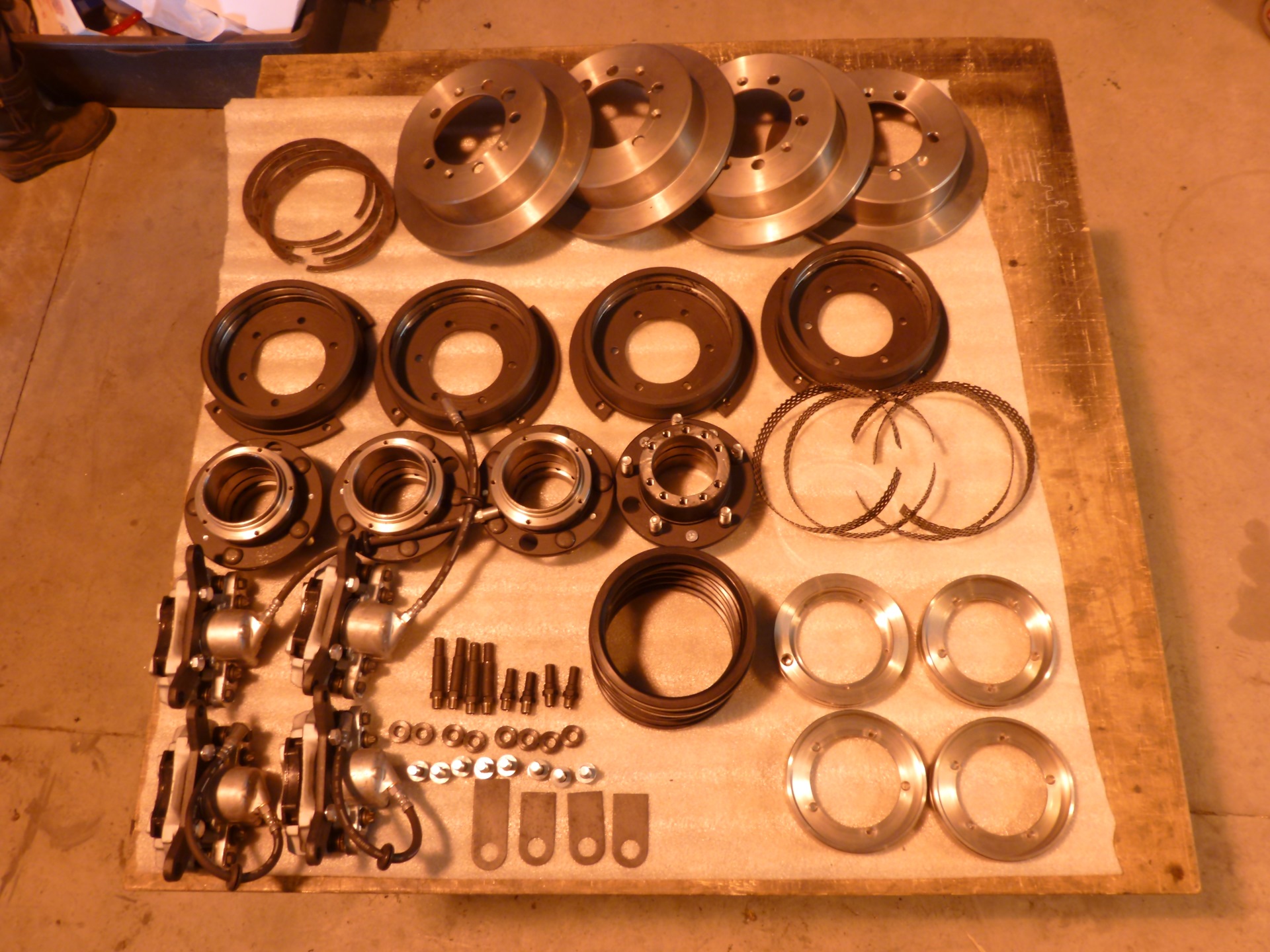

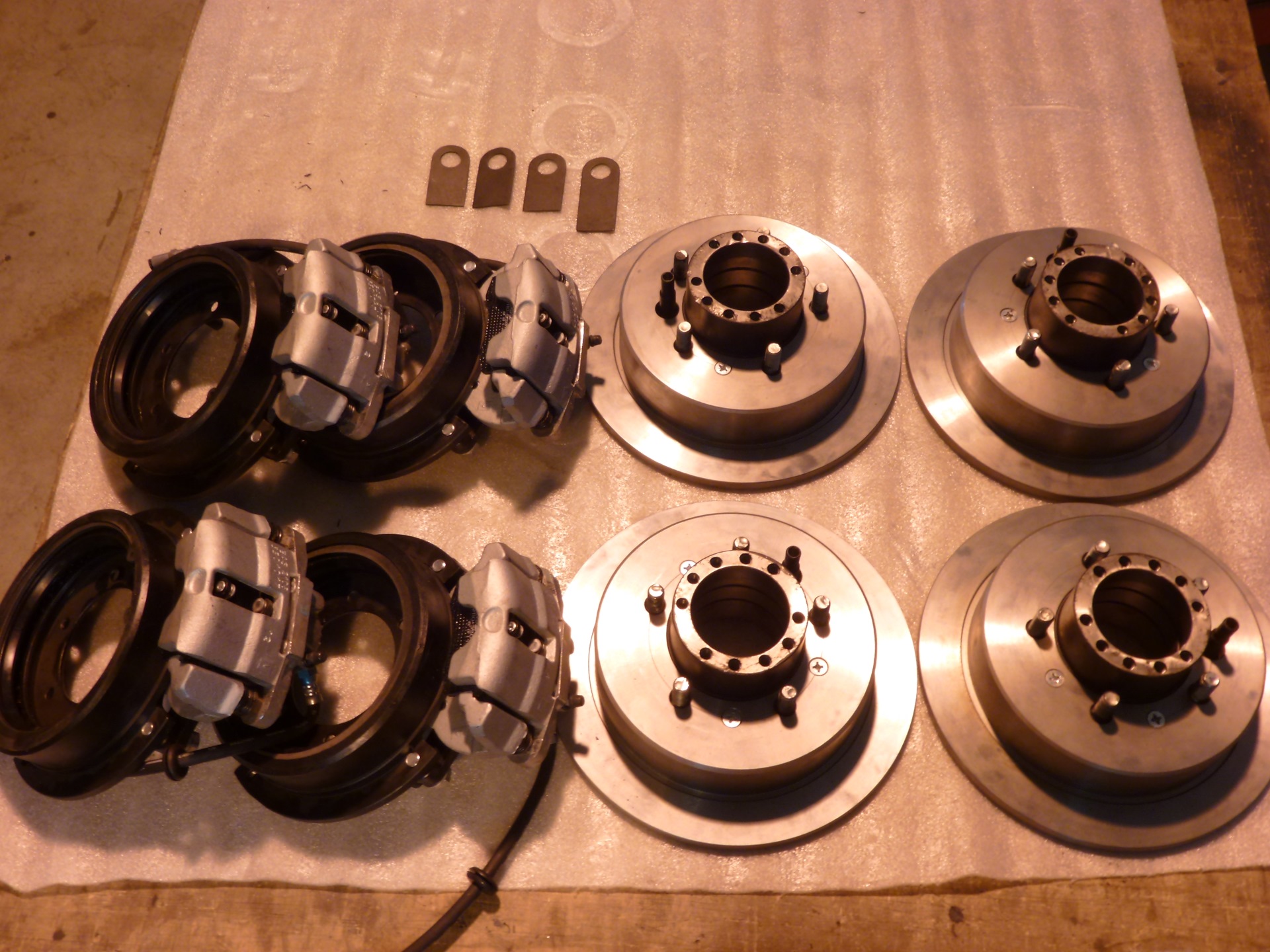

Готовый для установки комплект:
