Доброго дня всем!

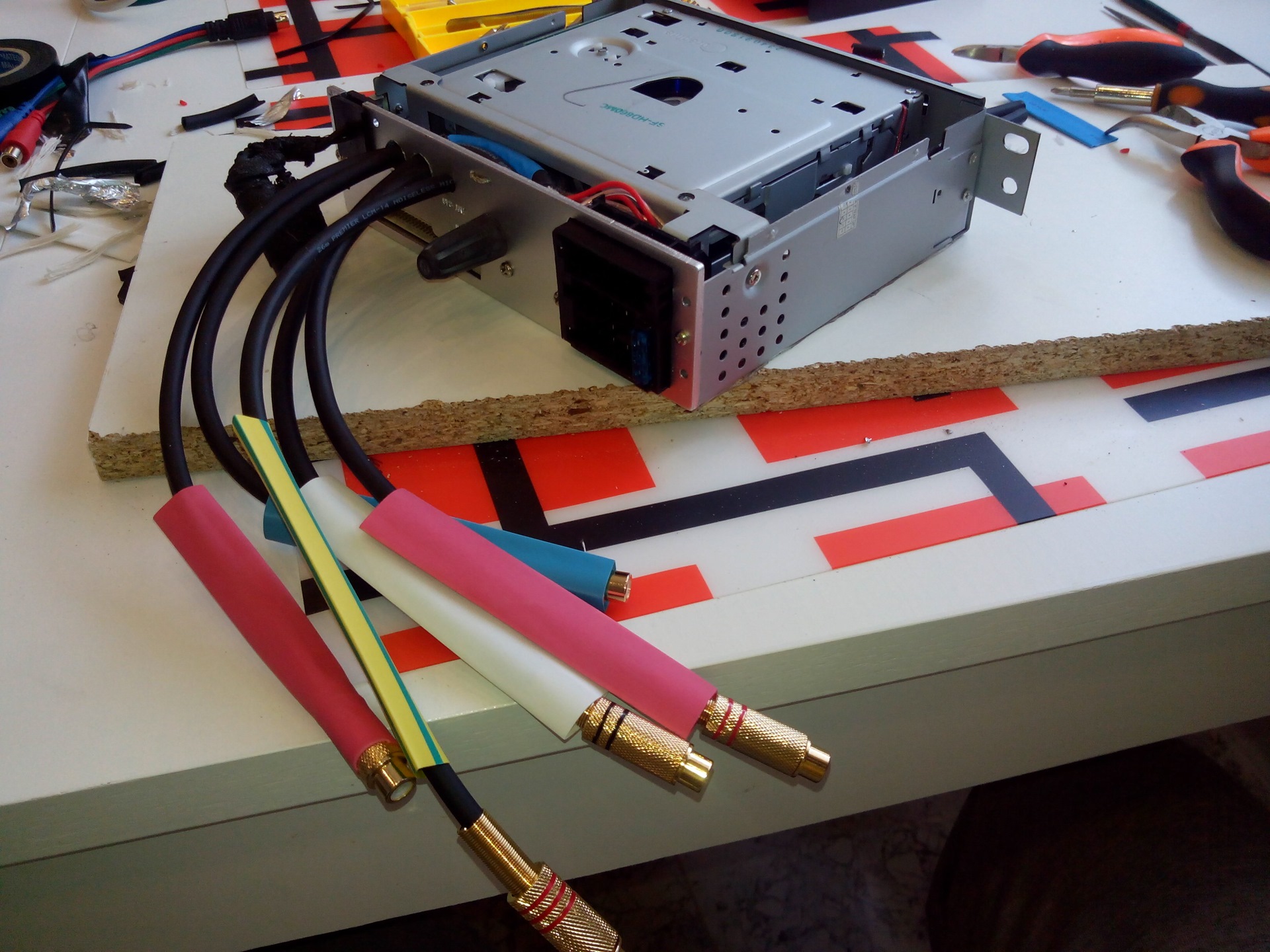

Доработал тут на днях ШГУ! Неудобно расположенные линейные выходы, их короткие шнурки, постоянные отваливания и наводки мне порядком надоели! Решил Вывести линейный выходы в другой угол корпуса и качественными разъемами.

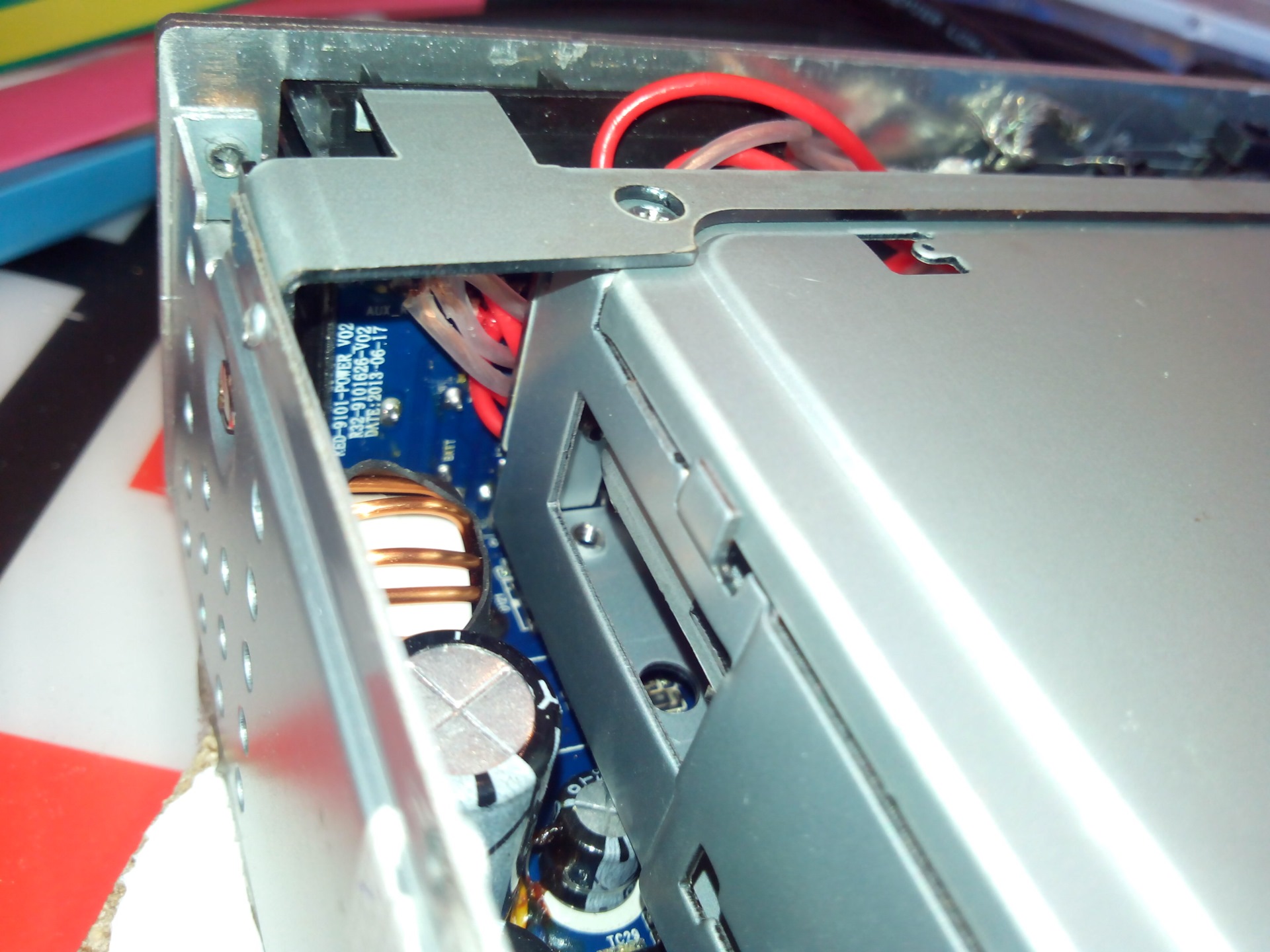

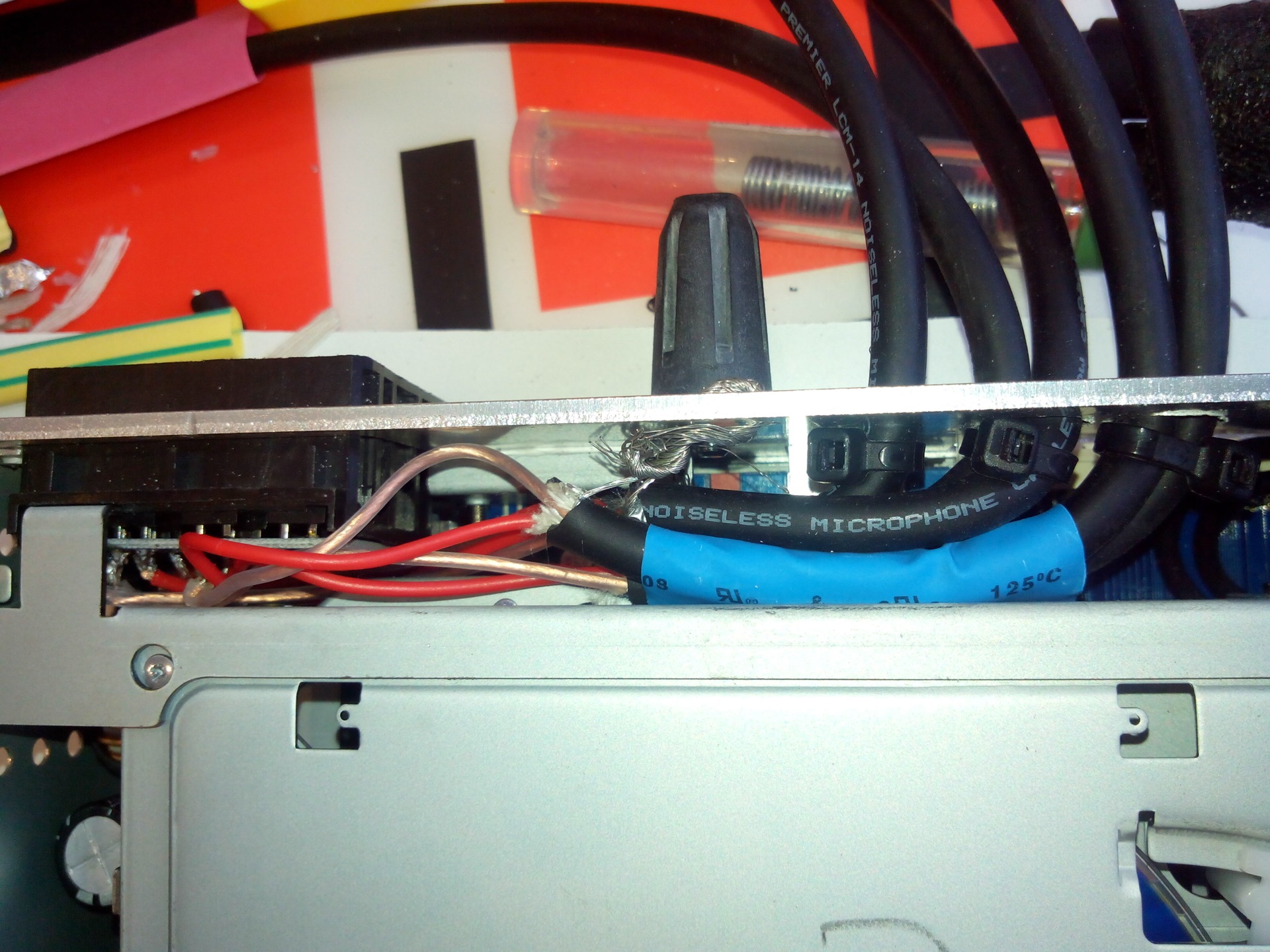

Подпаял к контактам на плате с внутренней стороны. Использовал микрофонный кабель. Но место там мало, по этому пришлось сильно снять изоляцию. А провод который шел неизолированным в кабеле скрутил со всех пучков и использовал как стяжку, для закрепления к корпусу (по моему он стальной). Изнутри каждый пучок прихватил стяжкой, чтоб не вырвать его случайно.

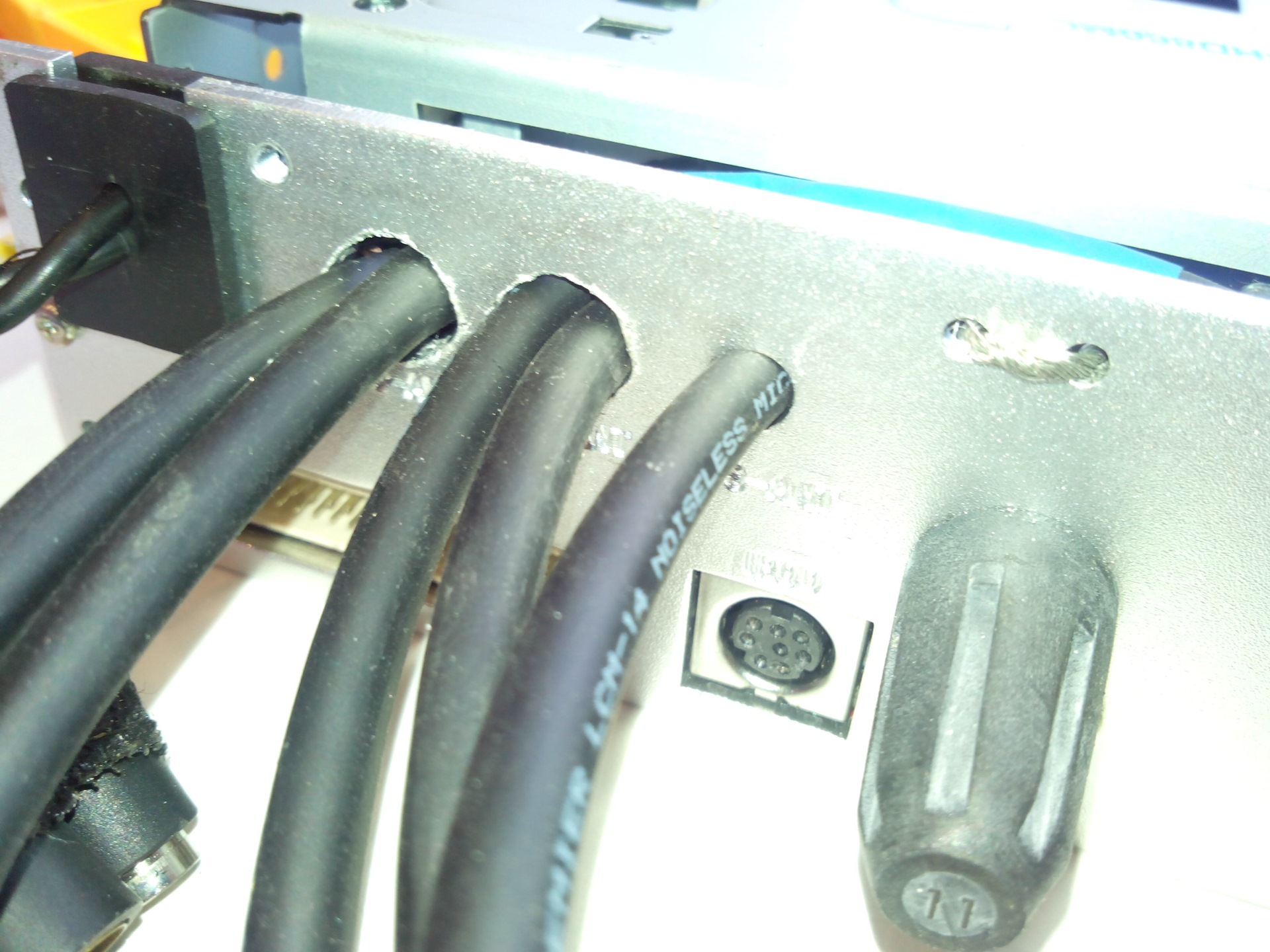

На задней поверхности ШГУ были три отверстия, два из которых я рассверлил для вывода двойных кабелей.
Вроде даже лучше стал звук, но это может и самовнушение.
Вот такие рукожопства
Comments 16
А не думали прорезать слева паз в днище черной коробки (в которую вставляется ГУ) для прокладки кабелей?
А то тоже достала их укладка, совсем нет места.
Думал, но решил, что жесткость потеряет
Позвонил в сервис РедПовер, спросил как они устанавливают ГУ на С4.
Посоветовали снять полку, на котороо крепится ГУ (четыре винта спереди и болт М6 (головка 10) в глубине по центру.
Потом прикрутить ГУ к полке и установить назад. Болт М6 уже не устанавливается.
Попробовал, дейсвительно удобно. Можно рукой уложить провода сзади ГУ. Жесткость не теряется.
не подскажешь какой тюльпан (маркировка на ярлычках) для передней камеры? ярлычка fcam нет, а других не припомню, вроде aux до фига
aux желтый видео, остальные аудио
а camera in (тоже желтый) для чего? задняя камера подключена на video out
странно, что out (out это выход), может просто леблы перепутаны?
посмотрю еще, сам запутался
Его менять надо, а не дорабатывать.
А на RT6 сможешь вывести ?
Ну как бы я не совсем вывел, в том смысле в каком это надо сделать в RT6. Я просто перенес существующие в другое место.
RT6?
RP 18211
Я имею ввиду ШГУ — РТ6 ? :)
нет, Red Power 18211 на андроиде
А, понял, спасибо :)
