Ну что)))) попробуем все таки собрать все в один пост и поделиться всеми подготовительно-установочными этапами))
Первое — это заказ необходимых запчастей:
F1CT-14F239-AA Модуль SYNC2 в сборе с экраном
F1CB-18835-CF3JA6 Основная рамка
FV41-S044F80-AB Металлическая опора аудиомодуля
FV41-S04SN42-AF3CM8 Верхняя крышка
FV41-S047A04-AC35B8 Задняя часть крышки
FV41-S045N42-BC3CM8 Декоративная часть крышки
E1BT 18C815 UH Аудиомодуль с поддержкой TMC
F1CT-18K811-HC Панель кнопок
FR3T-14F014-AB Медиахаб (2x USB, SD, AV) + FV4T-15K857-MCC Проводка подлокотника под медиахаб.




На моем авто с завода установлен радиопакет 18 с SYNC1 (титаниум+ со штатной навигацией MFD плюс камера заднего вида). На примерке выяснилось, что оригинальный модуль камеры заднего вида прекрасно совместим с SYNC2 (что очень удивительно и в тоже время радостно).
Так как модуль SYNC1 на Куге2 расположен совсем не рядом с центральной консолью — он находится под торпедо, справа от металлического кронштейна подушки безопасности пассажира, для подключения планировалось изготовить удлинительный жгут. Естественно будут некоторые переделки, так как количество контактов и их назначение различается (Sync1 — 20, Sync2 без видеовхода — 31).

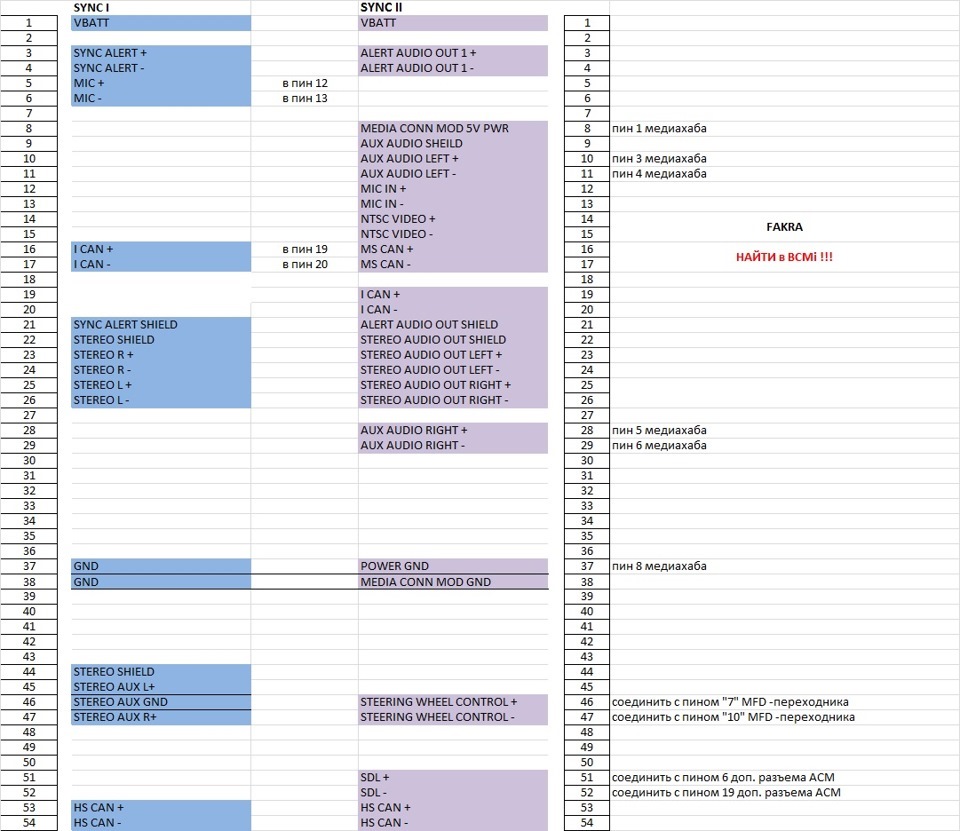

Схема (предварительная) в табличном виде:

Буквально пару моментов, не отраженных в табличке: панель кнопок на MFT в отличие от любого другого пакета соединена с авто не по LIN, а по MM-can, поэтому будут два дополнительных провода к ее разъему, взятые с освободившегося разъема экрана (FCDIM), там же взяты Steering Wheel Control контакты.
Для безпроблемного (быстрого) подключения штатной камеры использовал FAKRA — папу.
И так, комплект практически собран. Практически, потому что аудиомодуль будет использован от Ford Focus III+ с поддержкой канала TMC, но временно, пока не приедет родной от C-MAX. Там у него уши крепления по-другому расположены, но это ничего…
Далее мы решили проверить а можно ли по максимуму использовать штатную проводку с минимальными переделками, и, радости не было предела, жгут SYNC1 прекрасно перетаскивается из-под торпеды в сторону центральной консоли. Это не представляете как облегчает нам подключение)) и избавляет от необходимости изготавливать новую проводку)).
Следующий этап — установка))
Итак, первое — мы все-таки СЛИШКОМ сильно отпилил внутренности торпеды. Хорошо, вовремя еще раз померили и остановились когда еще не было слишком поздно.
Кронштейны верхние мы все равно соорудим — так или иначе их пришлось бы делать в любом случае. С креплением нижней части панели кнопок все проще, будут прикручены саморезами.
Второе — еще раз замечу — если на машине уже установлен SYNC Gen1, то проводка переделывается элементарно (для Universe по крайней мере :) ). Специально изготовленная дополнительная проводка накидывается на авто весьма быстро, единственно что — требуется сделать пропил в верхней правой части консоли, для того чтобы вывести два разъема аудиомодуля наверх.

Теперь поподробнее про схематику…
раскрою небольшой секрет — Александр старается использовать штатную проводку по максимуму, если где-то есть или остаются в результате переделки штатная и подходящая по сечению/наличию SHIELD проводка — то она обязательно будет использована по необходимости (мастер :) ).
Итак, вот дополнительная проводка и описание того, что нужно сделать по пунктам:
1. В основном разъеме модуля SYNC:
1.1. Переносим контакты провода микрофона (предварительно удлинив их примерно на 30-40 см — так как это единственные провода, которые приходят из другого жгута) . Из 5 в 12, из 6 в 13 соответственно.
1.2. Переносим контакты мультимедийной шины (она же MM-CAN, она же I-CAN) из 16 и 17 пинов в 19 и 20 соответственно.
1.3. Устанавливаем и подключаем медиахаб. Для этого пилим внутренности бардачка по заранее сделанному шаблону. Садится идеально. Длину проводку от хаба до разъема SYNC можно делать примерно 130-150 см.



Распиновка:
пин 1 — 5V power — на пин 8 разъема SYNC
пины со 2 по 6 — не используются
пин 7 — AUX AUDIO R+ на пин 28 разъема SYNC
пин 8 — AUX AUDIO R- на пин 29 разъема SYNC
пин 9 — AUX AUDIO L+ на пин 10 разъема SYNC
пин 10 — AUX AUDIO L- на пин 11 разъема SYNC
пин 11 — AUX AUDIO SHIELD на пин 9 разъема SYNC
пин 12 — GND — этот контакт нужно будет соединить с пином 38 разъема SYNC, предварительно разрезав его в месте соединения с общей массой. Отрезаемую трассу заизолировать — она более не потребуется.
USB был подключен двумя (штатно) проводами. Первый стандартный, который шел с проводкой медиахаба, и второй — от рестайлового фокуса, от модуля SYNCII до разъема USB (место соединения подторпедной проводки и проводки консоли).
1.4. Дополняем пины 16 и 17 разъема SYNC и соединяем их с контактами 41 и 40 на разъеме C2280A модуля BCMi соответственно — это MS-CAN. Без нее SYNCII даже не запустится!
1.5. Делаем берем переходник для камеры заднего вида: добавляем два пина 14(+) и 15(-) в разъем SYNC и выводим их на провод с разъемом FAKRA Z, соединяя его со штатным разъемом камеры заднего вида.
1.6. Осталось 7 проводов, которые пойдут по штатным трассам. Для этого выпаиваем из ненужного экрана РП32 или из убитой приборки (кому что))) корпус разъема вместе с контактами и делаем из него переходник, который нужно будет соединить с разъмом экрана (модуль FCDIM).


далее термоусадка и термоклей + маделиновая изолента TESA
В переходнике использованы:
1.6.1 Пины 4 и 5 — MM-CAN — уходят на пины 7 и 4 соответственно разъема панели кнопок (так как она в отличие от любого другого радиопакета общается с коммуникационной шиной по CAN а не по LIN.
1.6.2 Также используем пины 7 и 10 на пины 46 и 47 разъема SYNC — управление с руля.
1.6.3 (хитрость) используем пины 6 и 12, соединяя их с пинами 51 и 52 разъема SYNC — это так называемый SDL. Не забываем перекинуть соответствующие два провода из основного разъема модуля ACM в дополнительный: из 4 основного в 6 дополнительный; из 5 основного в 19 дополнительный.
Можно также взять отсюда же дополнительный минус на диод подсветки CD-Tray, если не хочется разрезать минусовой провод на разъеме панели кнопок без лишней необходимости — пин 9 или 11, без разницы.
Место для крепления SYNC2 выпиливать не стали, пластик прекрасно ломается плоскогубцами и потом дорабатывается ножиком))

Вот так проложены и выведенные провода из-под торпеды до SYNC2

Творческий беспорядок и, собственно, я с Александром за работой))


А далее скучный процесс конфигурирования…
123 — Audio auxiliary input — 01 — without
125 — DAB Radio System — 01 — without
154 — Module USB — 01 — without
157 — Bluetooth handsfree — 01 — without
172 — Front display — 09 — touch screen DM8 with nav
214 — ICP — 09 — non branded MINI EFP
и итоговый результат))


Карточка для навигации была скопирована с оригинального образа F5 и прекрасно работает

Материалы были подготовлены на основе записи в Блоге у Universe www.drive2.ru/b/2599048/ www.drive2.ru/b/2712138/ www.drive2.ru/b/2731003/ + кой какая отсебятина )))
Ну вот как-то так… Всем добра)) и огромнейшая благодарность Александру за заказ запчастей, помощь в подготовке проводки и помощь в установке ))
пс: отчет будет редактироваться))) по мере поступления дополнительной информации и всплывших воспоминаний ))
