Всем привет!
Хотел еще к прошлой зиме доустановить дополнительный электро-отопитель, но все как-то не сросталось.
Но к этой зиме я его "сделал".

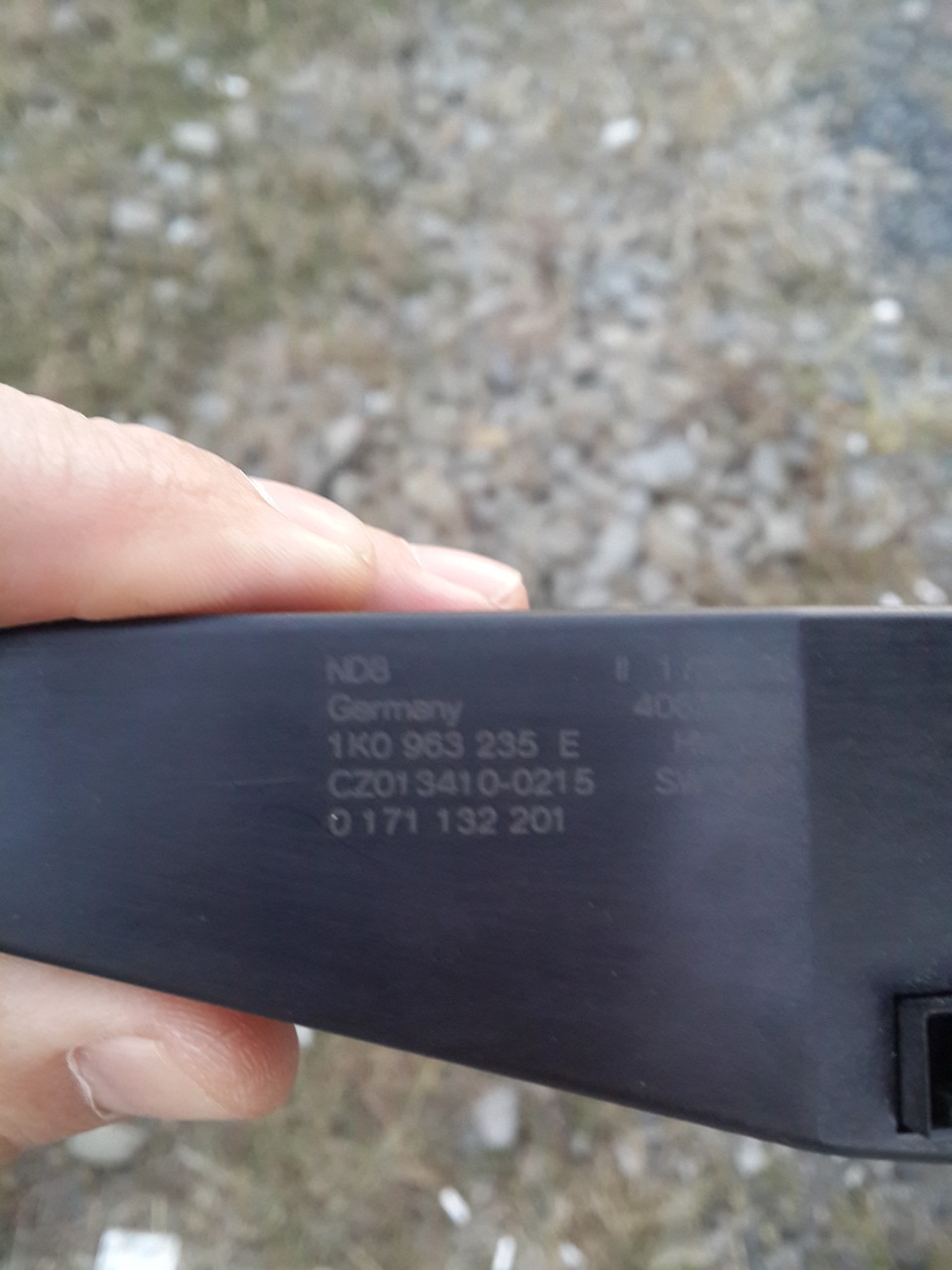

Итак был заказан у Дениса dn81 в его теме на КЛАШе. комплект "умного" РТС 1K0 963 235 Е с установочным комплектом. За что ему отдельное спасибо. Все подошло идеально, по мне так даже длины силовых кабелей многовато.
Отчетов на Драйве по установке достаточно, я пользовался этими записями —
www.drive2.ru/l/2511782/
www.drive2.ru/l/4683379/
www.drive2.ru/l/5073351/
за что их авторам большое спасибо.
Перед началом, заводим машину, устанавливаем регулятор температуры печки на максимум и выключаем зажигание. Это нужно для того, чтобы тяга управления заслонкой, находящаяся рядом с местом установки отопителя, открыла доступ.
Снимаем обшивку под рулевой колонкой, сняв блок управления освещения и декоративные заглушки слева и справа от руля, открутив 5 саморезов.
Отсоединить разъем CAN шины, крепится на 3 защелках. Тонкой шлицевой отверткой (со стороны салона) отщелкнул одну сверху посередине и две снизу.
Открутить 1 саморез, крепящий воздуховод обдува ног водителя и снять его.

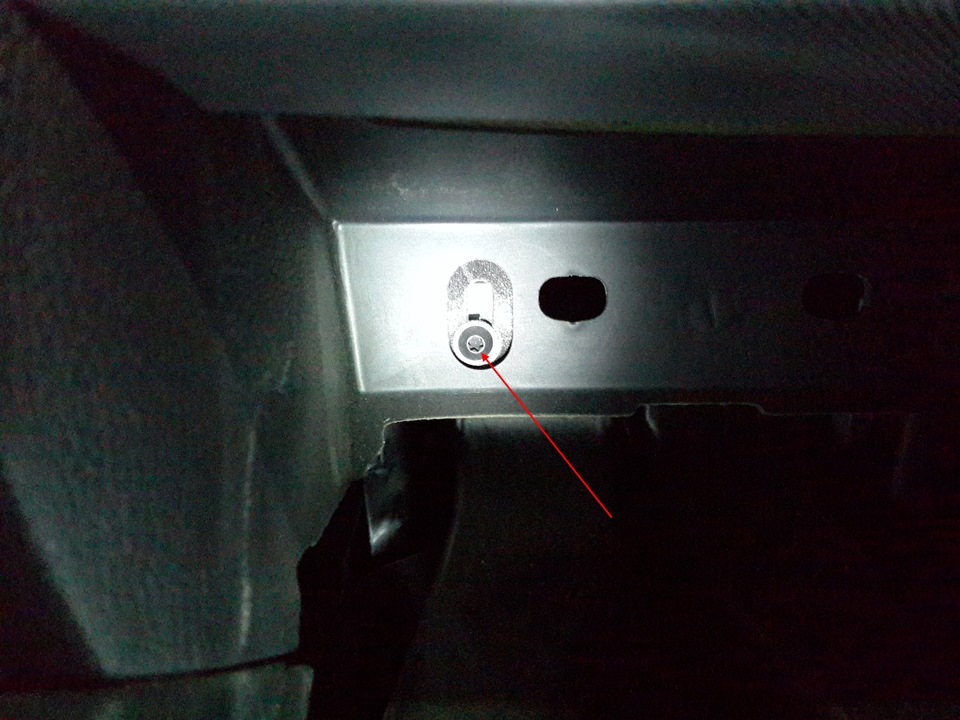

Чтобы снять боковую панель справа от ног водителя — открутить 2 самореза. Один виден тут же, а второй спрятан за пепельницей.
Видим крышку закрывающую радиатор печки и паз для установки отопителя.

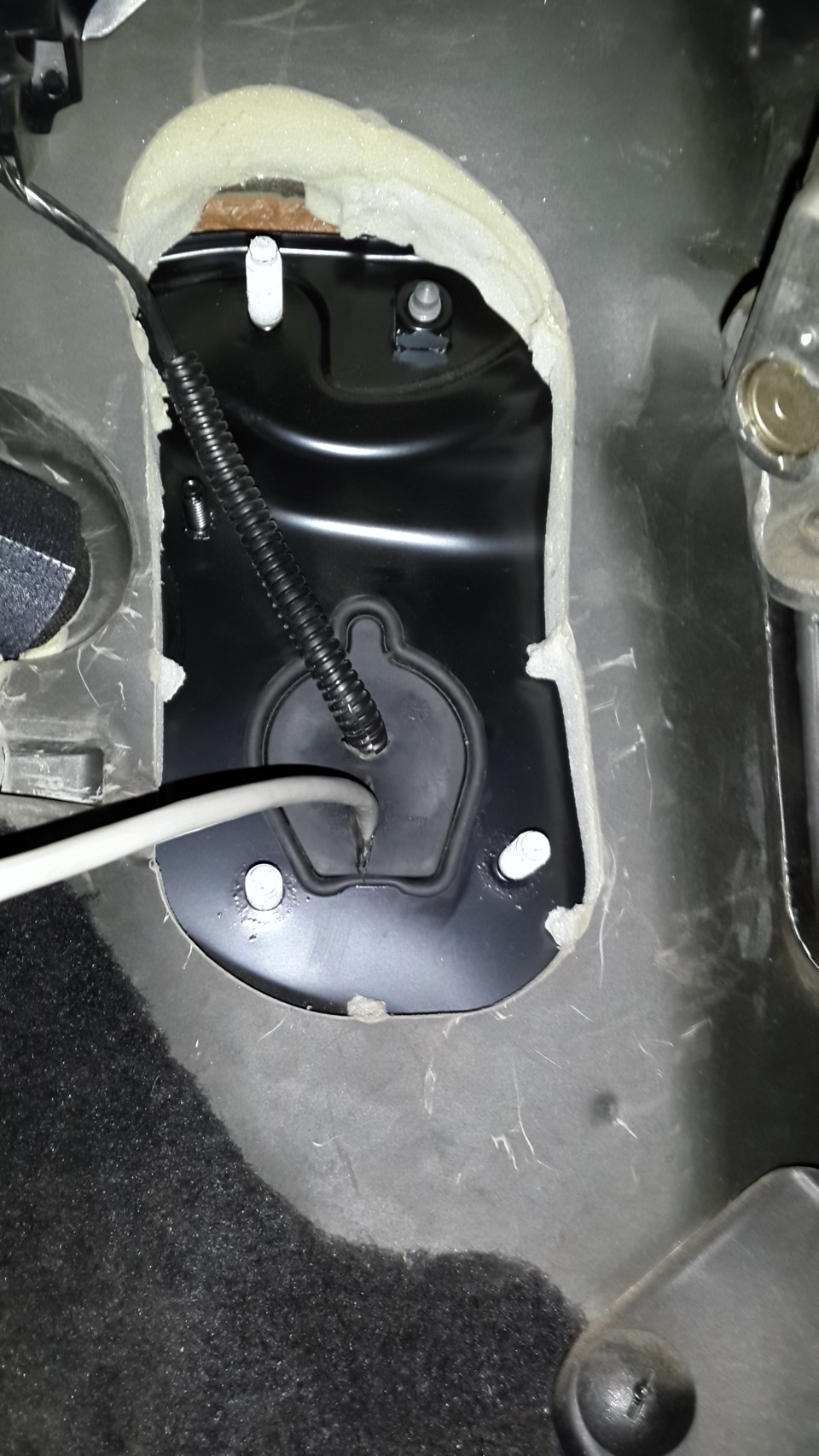

Дальше плюсовой провод заправил в гофру на длину от отверстия в полу, до распределительной коробки предохранителей в моторном отсеке. Провод продевал через заглушку в полу, там где ранее уже тянул жгут проводов для переднего парктроника.
Прорезал резиновую заглушку протянул провод и закрыл поролоновой заглушкой.

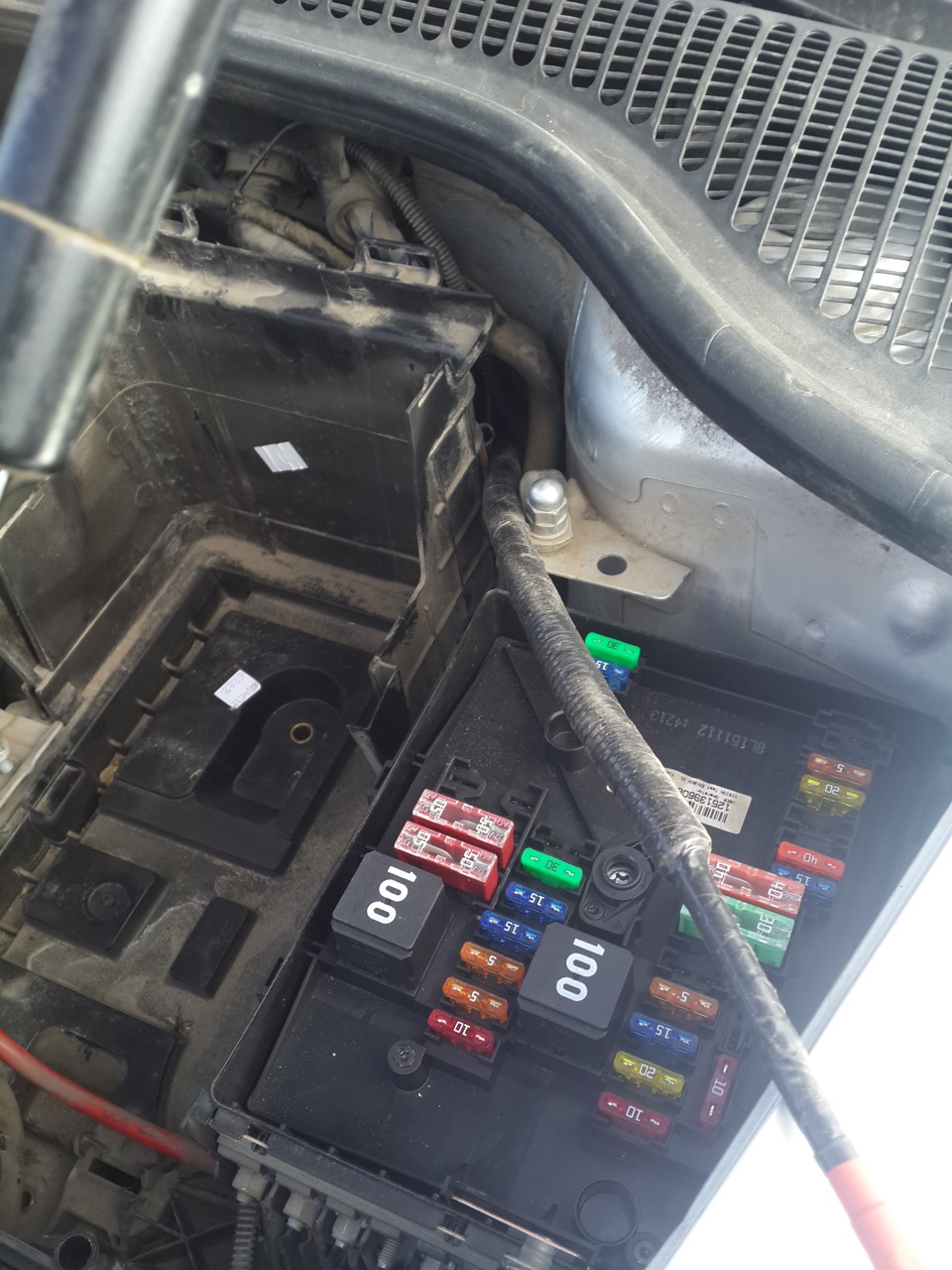

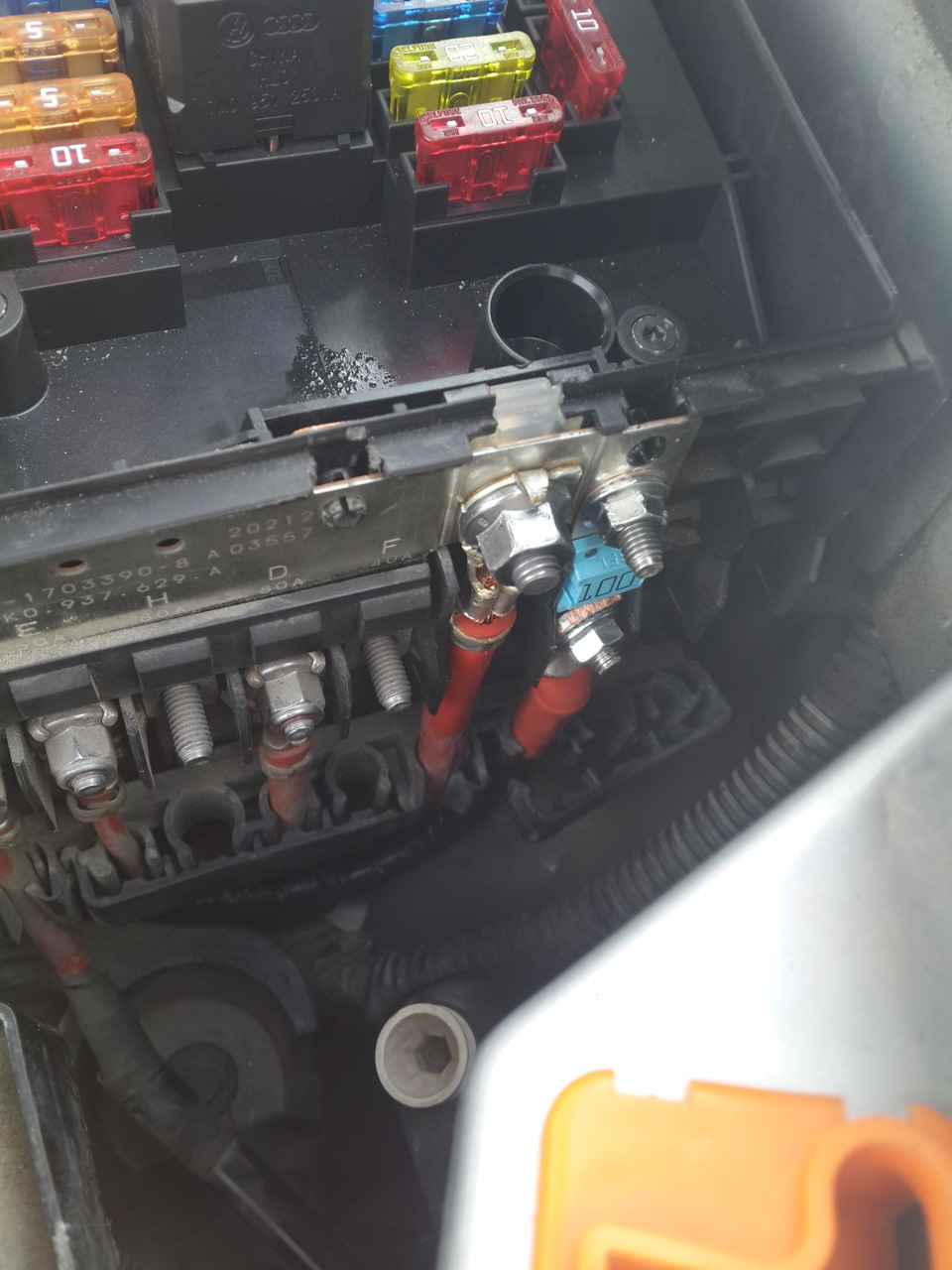

Прикрутил к разъему провода 100А предохранитель, вставил спец болт с квадратной головкой под контактную планку и прикрутил предохранитель.
На самом деле очень долго не получалось подсунуть болт под контактную планку не уронив его, даже не смотря на то, что соседний провод был откручен. Толи у меня пальцы деревянные, толи так на самом деле, но корячился долго, уже почти отчаялся и хотел вешать на соседний (входящий) провод, но потом как то получилось (сам не понял как).
В моторном отсеке все готово. Поставил на место аккум и воздушный фильтр, но только не подключал аккум.
Теперь внутри — Плюс и минус на РТС прикрутил на свои места, минусовой провод протянул к "массе" на пороге слева от места отдыха левой ноги. Подключил разъем к РТС.
Осталось подключить к Gateway — вот тут у многих, кто уже делал врезку в существующую проводку (Блока центральной электроники или Gateway) случается серьезный конфуз.
Потому что доступ к проводам ограничен, провода короткие, их нужно зачистить под страхом перерезать. И мучаясь в самых неприличных позах постигаешь Камасутру, громко при этом матерясь.
И тут недавно увидел запись sabotage33 по установке РТС где было предложено гениальное творение вселенского разума по использованию для таких случаев ответвителя проводки. За что ему еще раз большое спасибо.

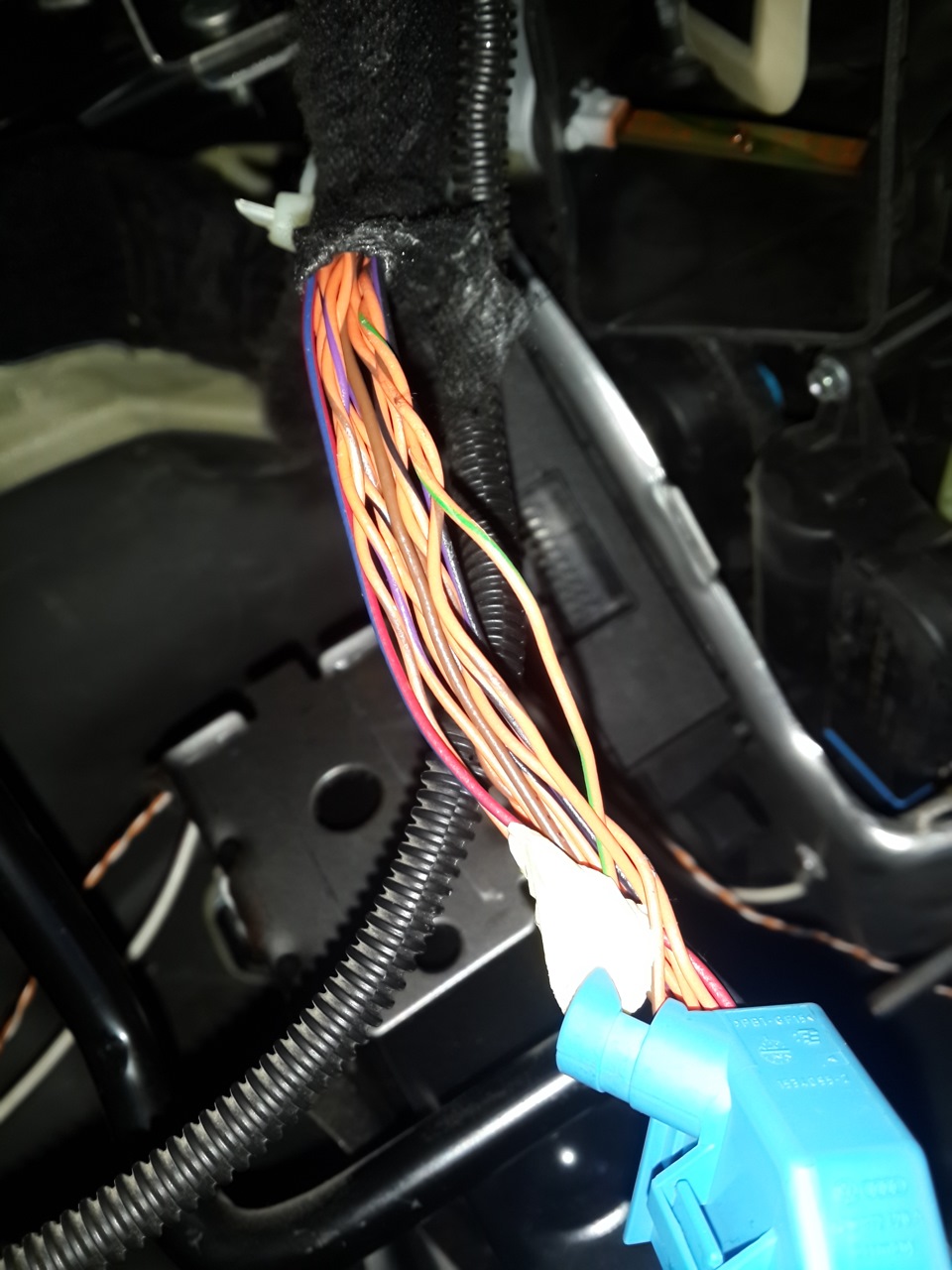

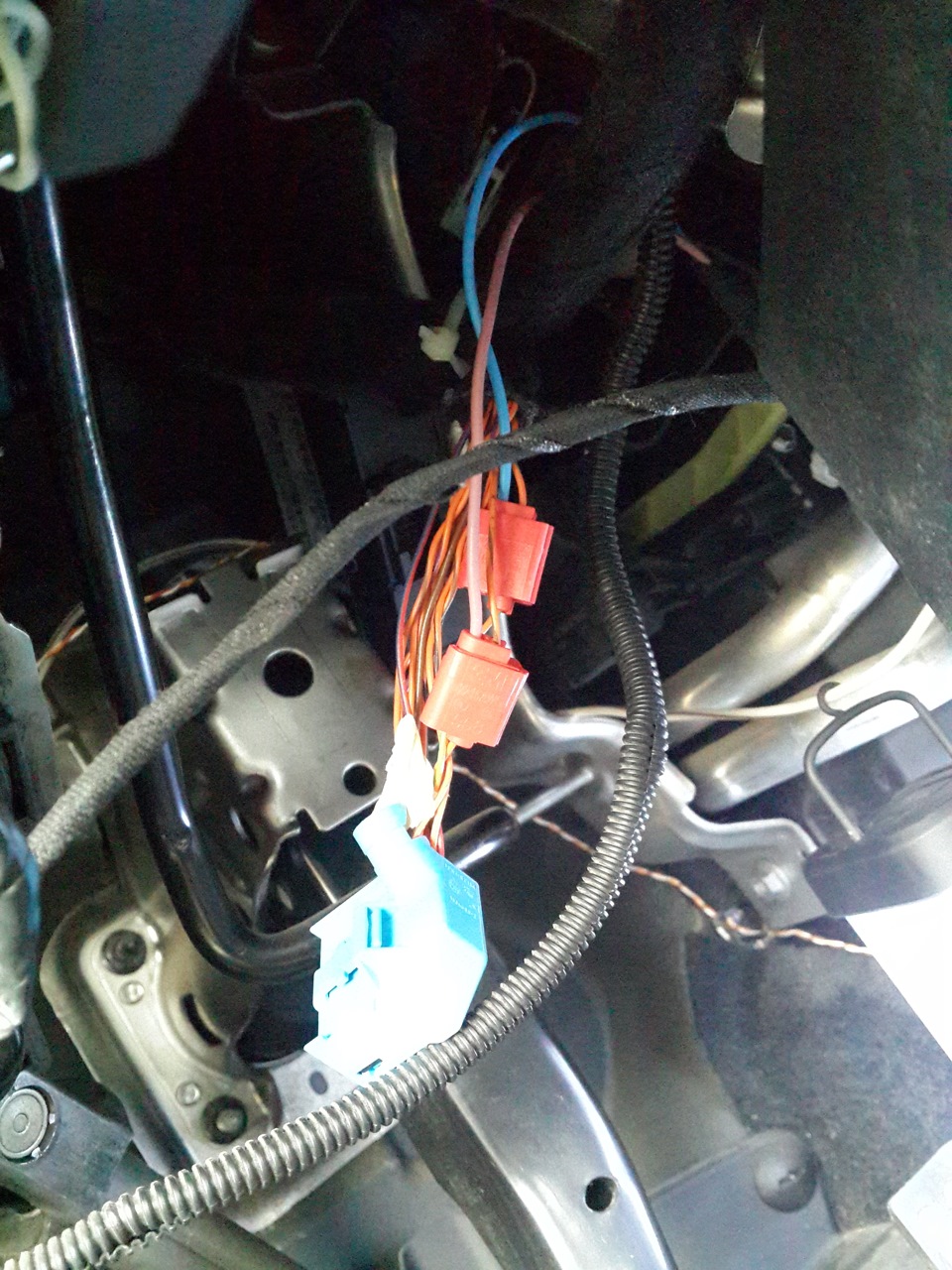

Итак, для подключения блока РТС к Гейту (синий разъем совсем рядом с феном) нужно — отсоединив его добраться до жгута проводов, сняв оплетку, найти пару оранжевый с зеленой полосой и оранжевый с (неопределенной мной) темной полосой цветом.

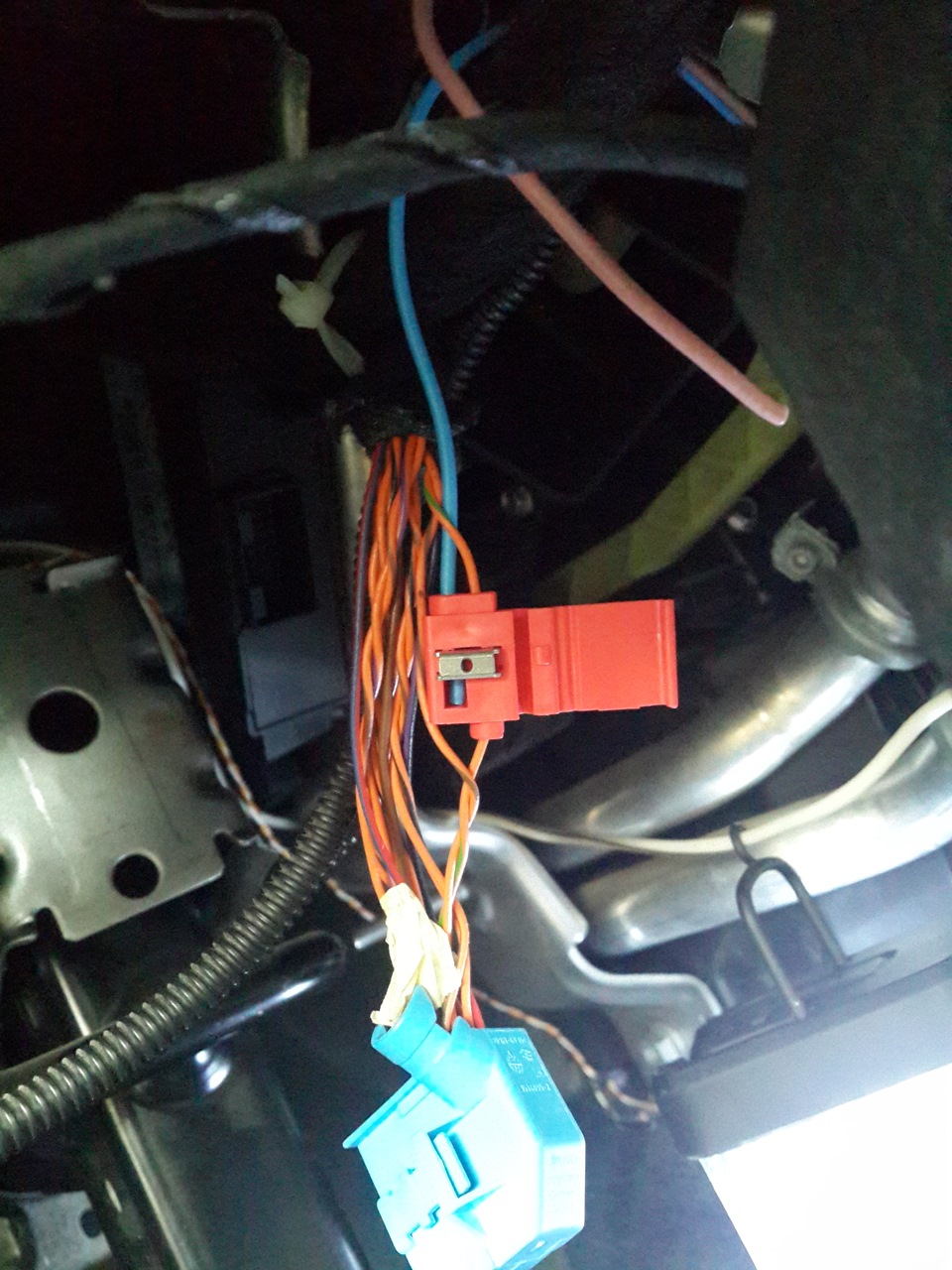

К оранжево-зеленому проводу — подсоединить провод идущий к первому контакту (в моем случае синему), ко второму проводу из этой пары — провод от второго контакта разъема РТС.
Все подмотал изолентой и уложил.

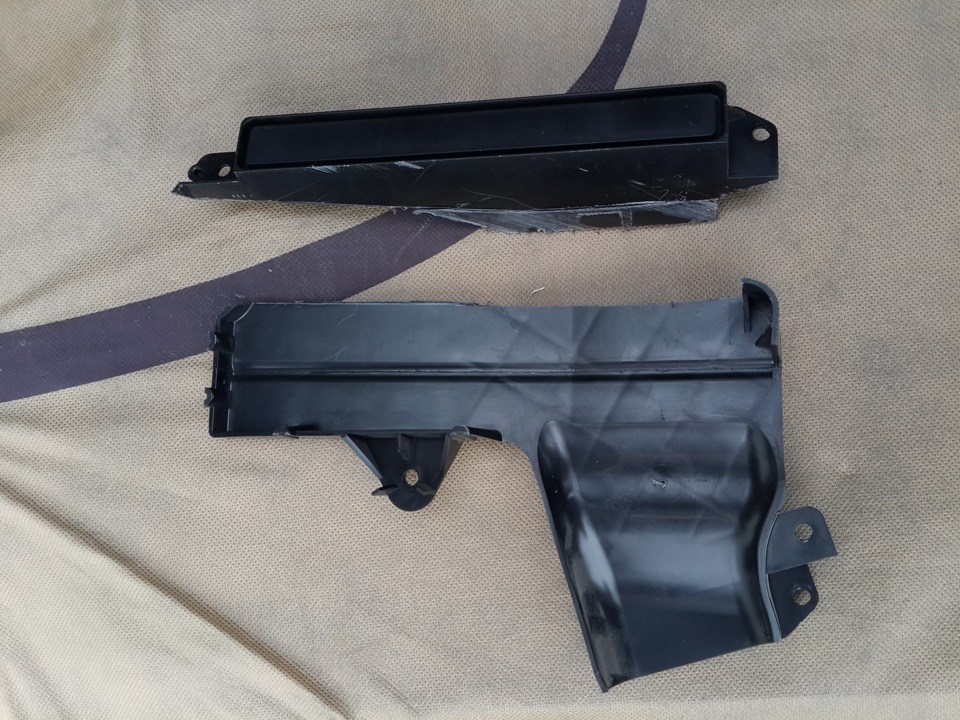

Крышку закрывавшую радиатор печки и паз для установки РТС необходимо доработать — отпилив лишнюю часть.
И прикрутить на место.
Теперь дело за Васей.

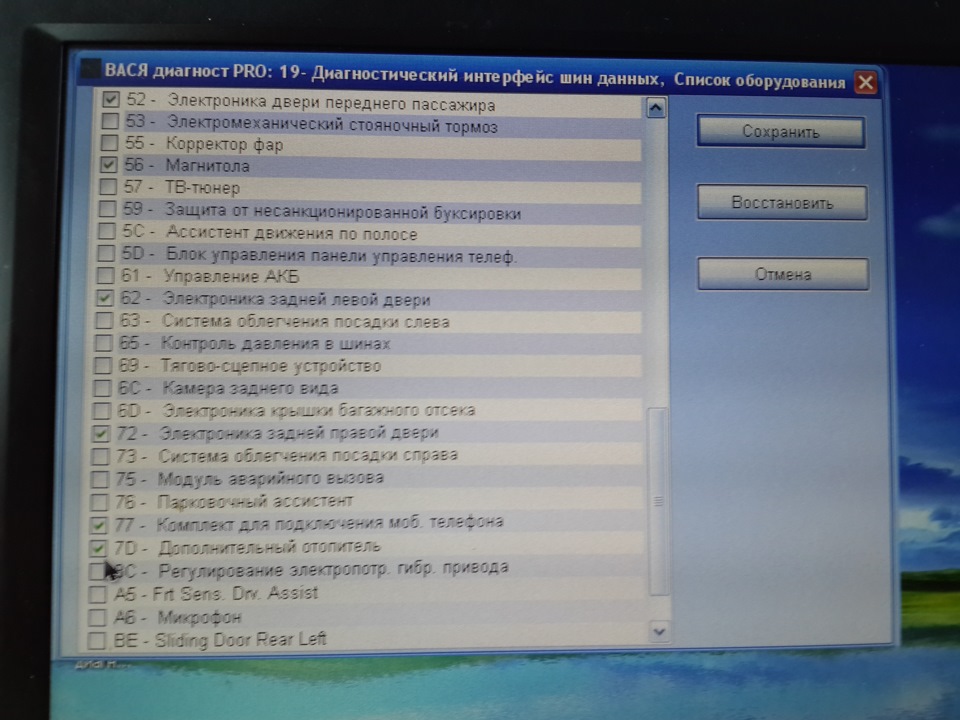

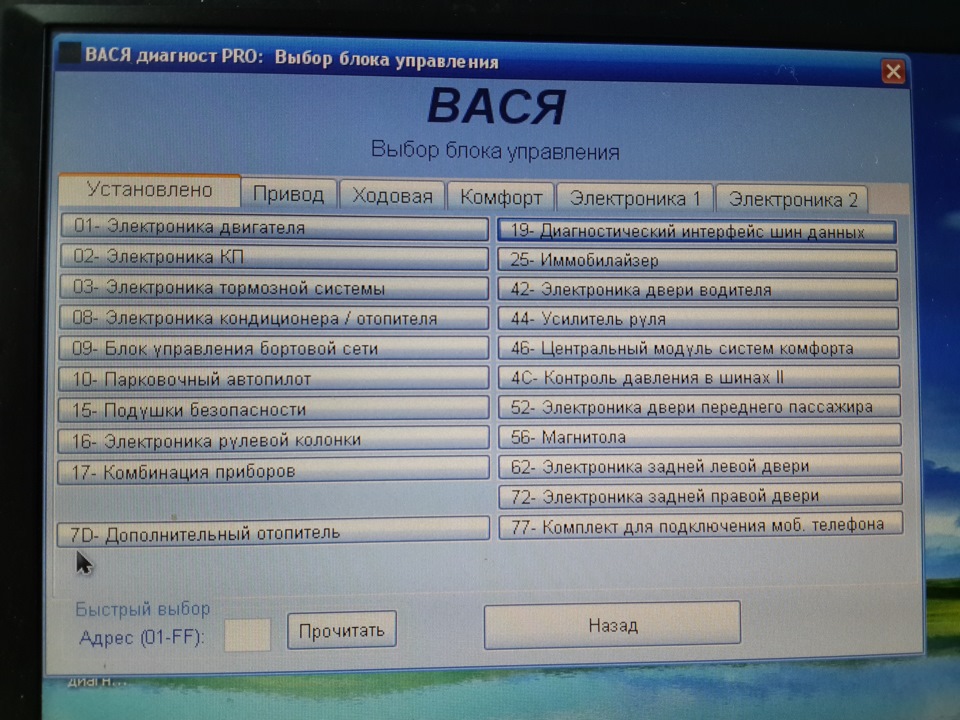

В 19-ом блоке, в списке оборудования — поставить галку напротив 7D-Дополнительный отопитель.
Теперь он появился в списке установленного в машине оборудования.
Проверить ошибки и сбросить их.

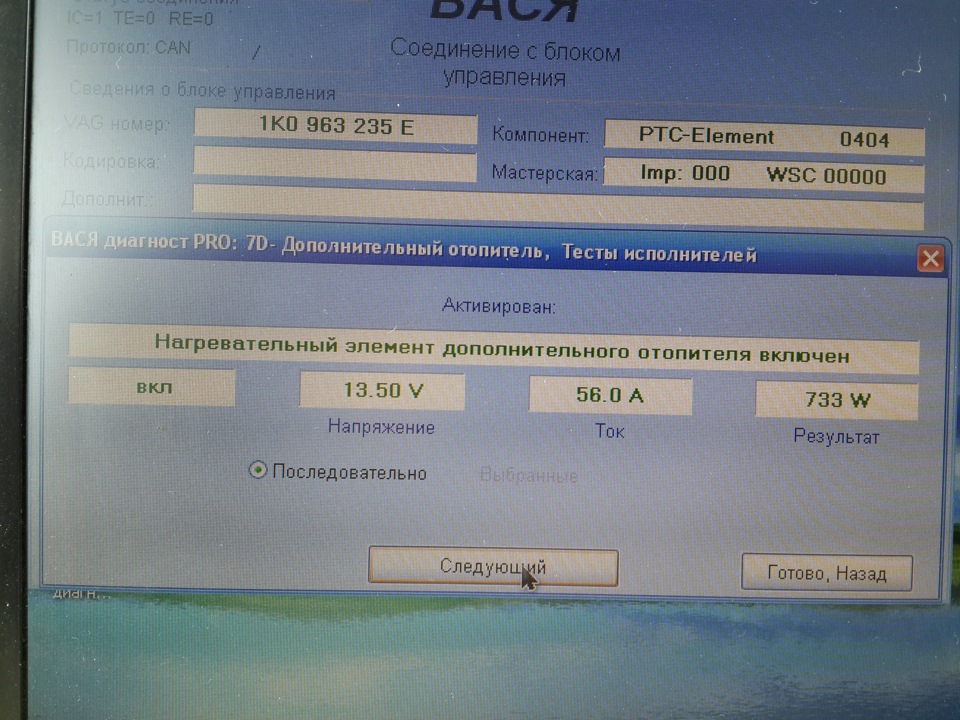

Заводим двигатель, выкручиваем печку в максимум, заходим в блок 7D — все работает.
Улыбаемся.
Теперь осталось определить при каких конкретно условиях он включается и отключается.
А также ждем зимы.
Всем тепла)))
