Шумка крыши и стоек
В общем-то, отчётов по шумоизоляции авто везде, что называется, вагон и маленькая тележка, поэтому не буду объяснять чем и почему, а покажу лишь технику своей работы, покажу нюансы и оглашу результаты.
От фанатичной обклейки виброй я сразу отказался, потому что в этом нет никакого смысла, далее объясню почему. Достаточно 0,5 листа вибры 2мм посередине. Картон не отдирал, он хорошо приклеен даже по краям и служит в качестве рёбер жесткости.
Цель — тепло-шумоизоляция, а не усиление. Лишняя вибра добавляет ненужного лишнего веса, а от шума можно избавиться и другими материалами, которые намного легче.
Материалы:
— Сплен 4мм х 1 лист
— Сплен 8мм х 2 листа
— STP Рельеф х 2 листа
— STP Silver 2мм х 0,5 листа
— STP БиПласт 10К х 1 лист
— Обезжириватель
Материалы приобретались в дилерском магазе STP stp-shop.ru если кому интересно.
Начало разборок:
— Обязательно снять клемму аккумулятора, ибо работать будете вблизи подушек (airbags)
— Вымыть руки, ибо обшивка будет пачкаться от грязных рук
Инструмент:
— Пара минусовых отвёрток
— Пластиковые клинья-лопатки
— Набор торксов
— Ножницы
— Рулетка
— Гелевый клей или Жидкие гвозди

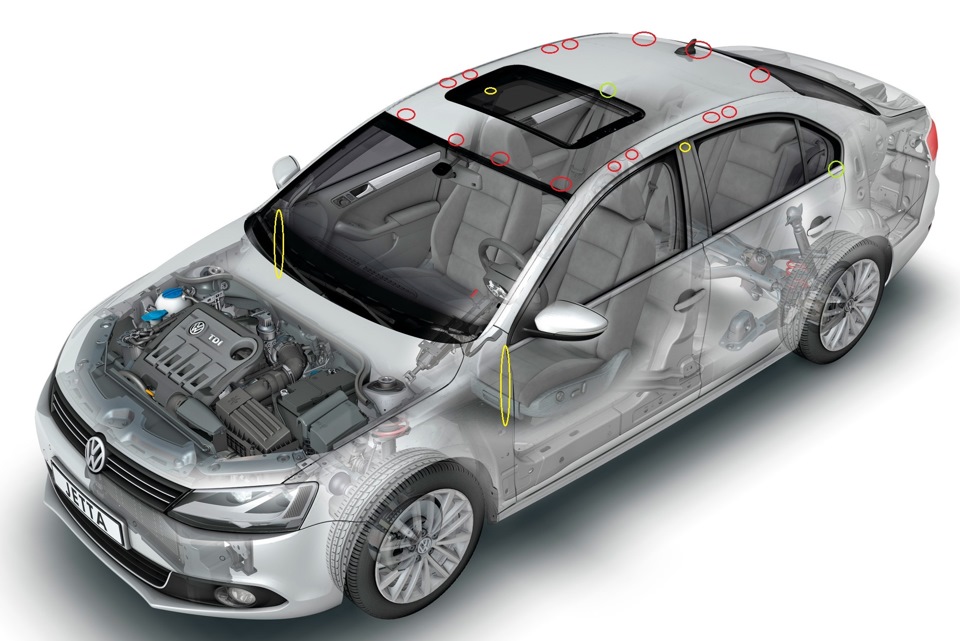

Порядок разбора:
— Средние стойки, верхний сектор — под заглушкой Airbag находится скрытый торкс
— Передние стойки — они на защёлках, но надо отщёлкнуть нижнюю накладку торпеды (жёлтые овалы)
— Козырьки — торксы и защёлки, которые вытаскиваются с помощью двух отвёрток
— Плафон — он приклеен, но отклеивается очень легко. На фото ниже показан плафон в собранном состоянии и видны две защёлки, их можно нащупать рукой и, придерживая обшивку одной рукой, надавив, отщёлкнуть заднюю часть плафона
— Рукоятки — так же на защёлках, как и козырьки. Вытаскиваются с помощью отвёрток
— Задние стойки — чтобы их снять, нужно открутить накладки крыльев. В них сбоку есть заглушка, через неё длинным торксом выкручиваете болт, отгибаете накладку и отщёлкиваете её от стоек. Потом вытаскиваете стойки, они на двух защёлках
— Задняя часть накладки потолка — на 3х защёлках. Когда снимите стойки, рукой через обшивку нащупываете защелки и давите около них на обшивку. Таким образом не переломите обшивку. Сразу выньте эти защёлки из обшивки, чтобы не потерять. При установке их можно немного разжать, чтобы сидели получше.
— Обшивку потолка можно вытащить через заднюю правую дверь, максимально сложив переднее сидение

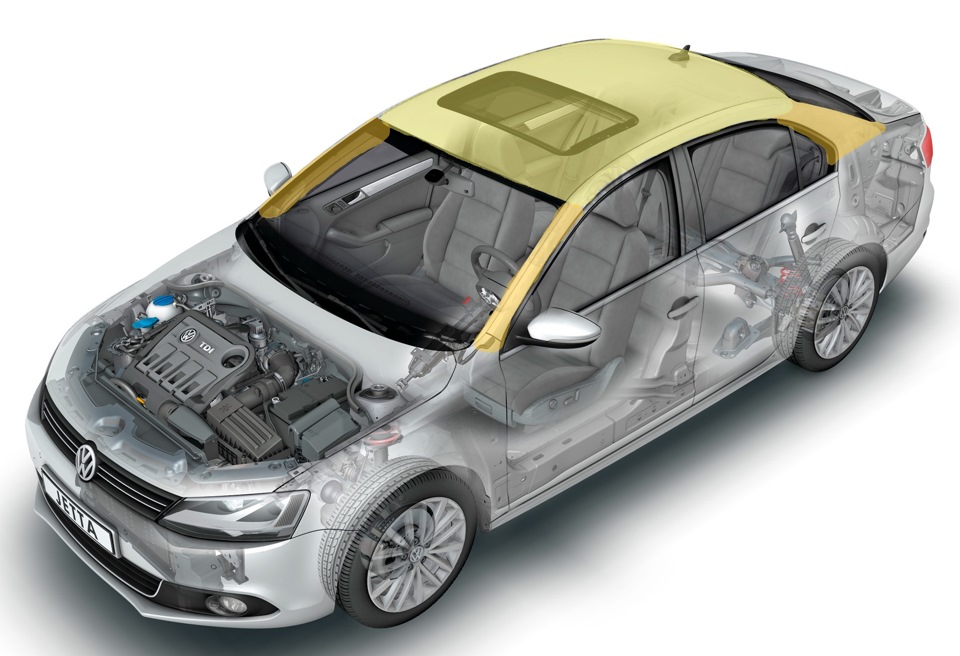

Теперь по шумке:

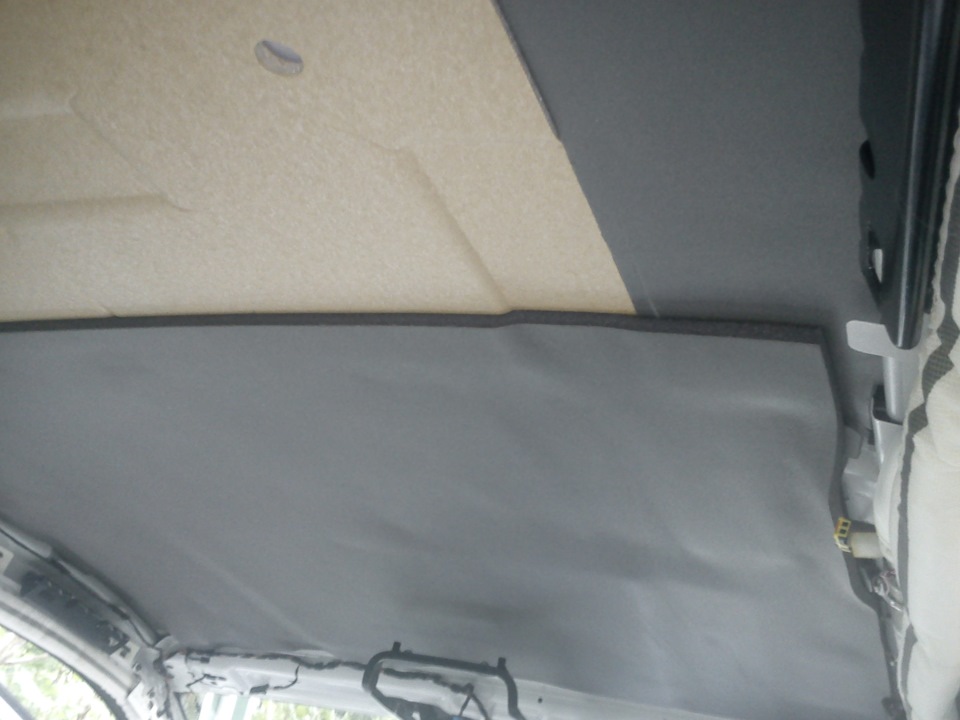

— Первый слой — Сплен 4 мм. Как на фото, заклеиваете места вокруг картона. Почему 4мм, потому что им удобнее заклеивать мелкие площади + картон в основном 4мм. Там, где он толстый, просто доклеиваете ещё 1 слой 4мм Сплена
— Второй слой — Сплен 8 мм. У заднего стекла до рёбер жёсткости. Их уже проклеил Рельефом.
— Третий слой — Рельеф. Его я начал клеить от лобача не перекрывая кронштейн плафона, но с заклейкой козырьков.

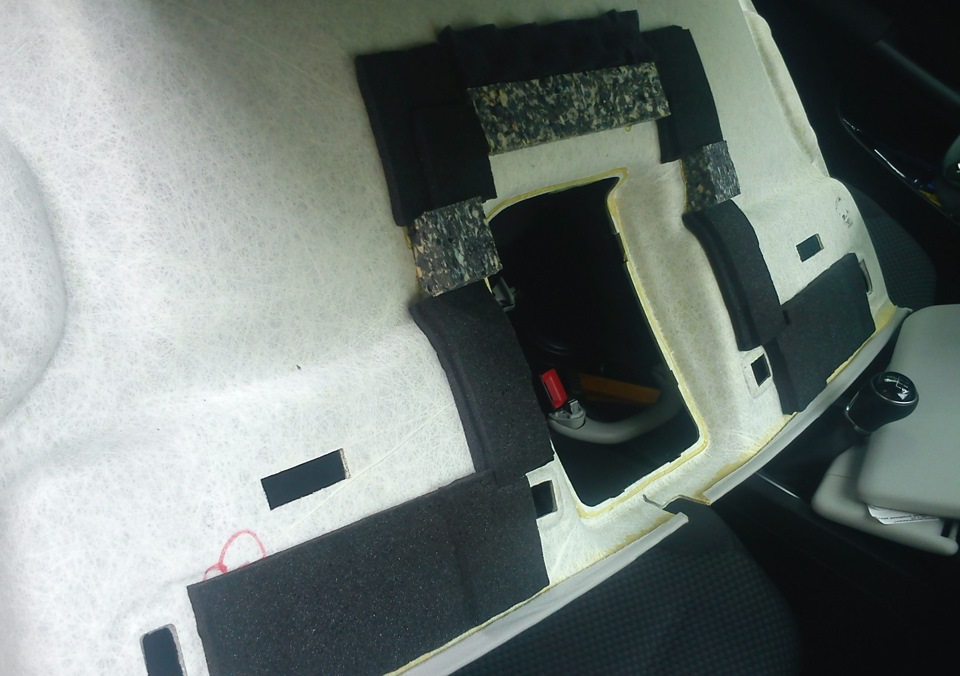

— Обшивка в районе войлочных упоров БиПластом
— Отделка боковых пролётов крыши — Рельефом

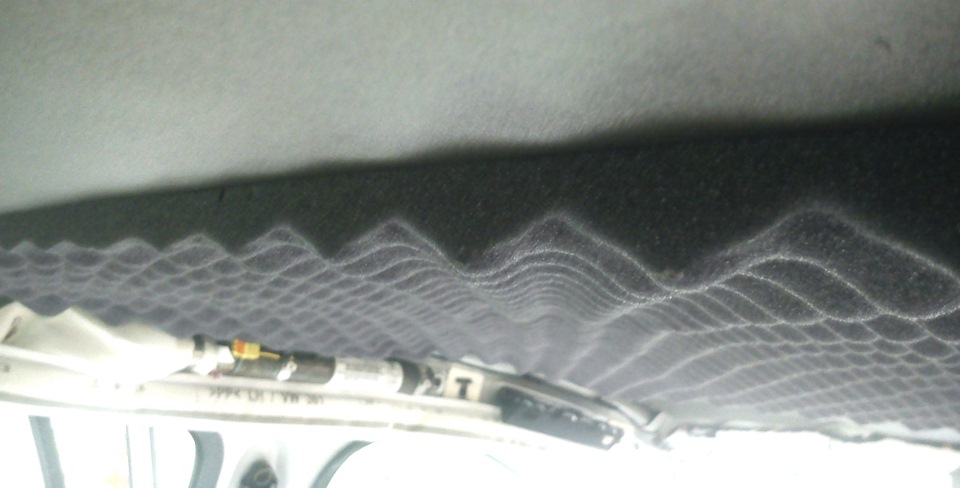

— Передние и задние стойки – БиПласт 10К
— Войлочные упоры надо подрезать на 1-1,5см, ибо будут упираться в шумку

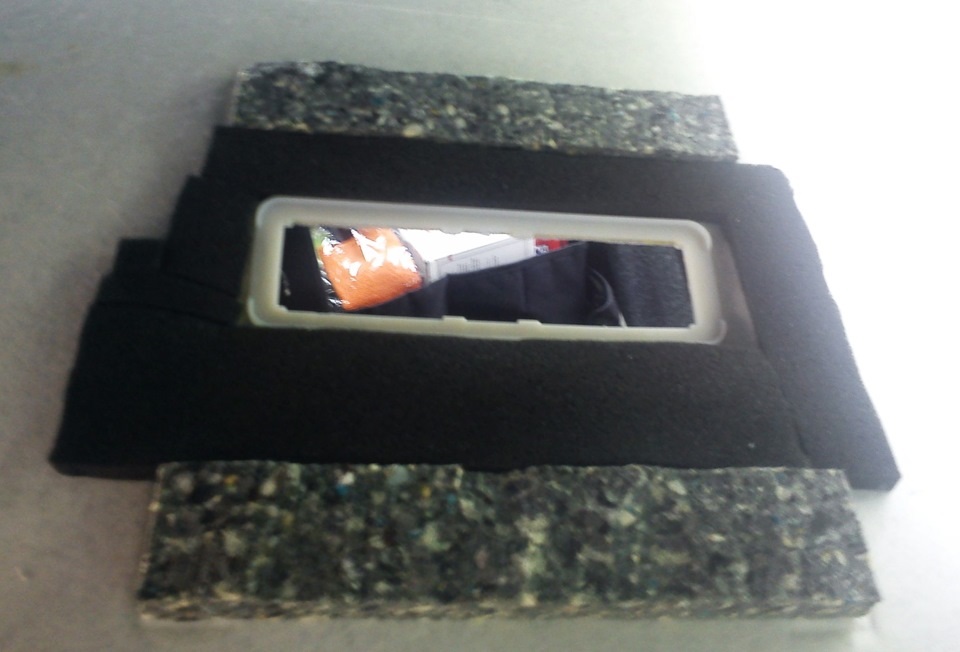

Перед окончательной сборкой нужно приклеить кронштейн плафона. Клей лучше наносить на обшивку, на старое место склеивания, так удобнее.
Подводим итоги:
Когда всё собрал, крыша стала жёсткой, меньше проминается и соотв. уже не звенит, как Том (элемент барабанной установки, кто не в теме), звук глухой и быстрогасящийся. Козырьки теперь закрываются с глухим шлепком, никакого звона потолка!
Эффект по шумоизоляции – шума нет! 100500 слоёв вибры вообще не нужны.
Именно после шумки крыши, которая оказалась самой последней, ощутилась вся шумка в целом. Это я говорю, чтобы вы поняли, какое значение имеет шумка крыши и какой контраст это даёт.
Шумка лёгкая и эффективная. Меньше в макушку будет печь и зимой меньше тепло будет уходить.
