Далее немного проще. Для включения режима обогрева руля была выбрана штатная кнопка от системы «старт-стоп» Наша кнопка была отгравирована индикацией подогрева руля. Спасибо elgr.

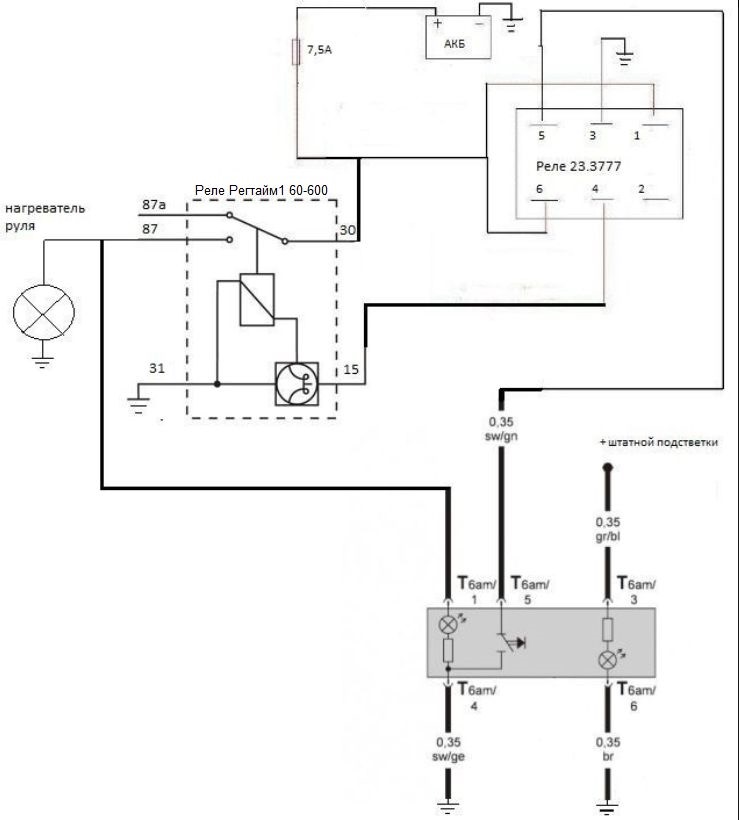

Все кнопки, которые используются в Йети, да и не только), не фиксируемые. Поковыряв интернет понял, что в народе для реализации такой кнопки широко используется реле от ВАЗа для ПТФ. Его то и прикупили, маркировка его 23-3777, управляется исключительно минусом. В интернете есть много схем по подключению такого реле. Я использовал вот эту
Да, была заковырка с кнопкой от старт-стоп, управление минусом! и подсветка режима работы системы не совместимы, поэтому внутренность кнопки были заменены на от системы включения/выключения парковочного ассистента.

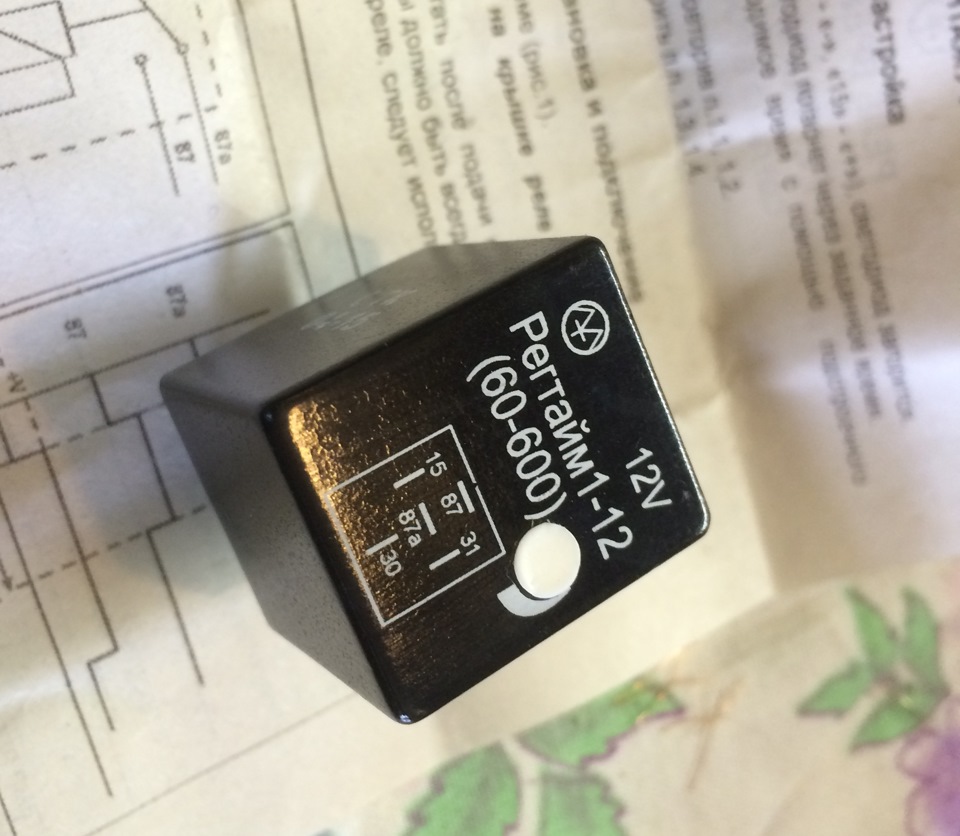

Дополнительное реле времени было включено в цепь для ограничения работы обогрева, выставлено на 3 минуты.

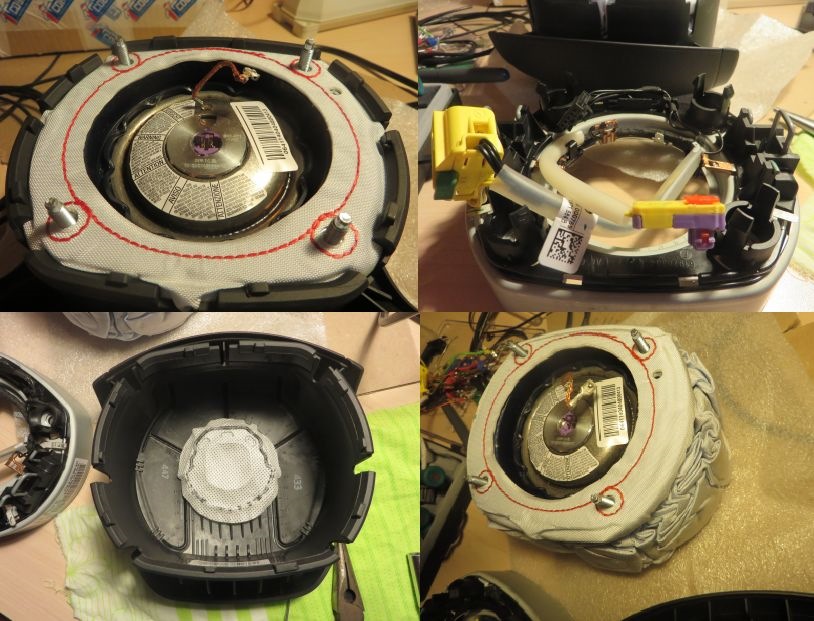

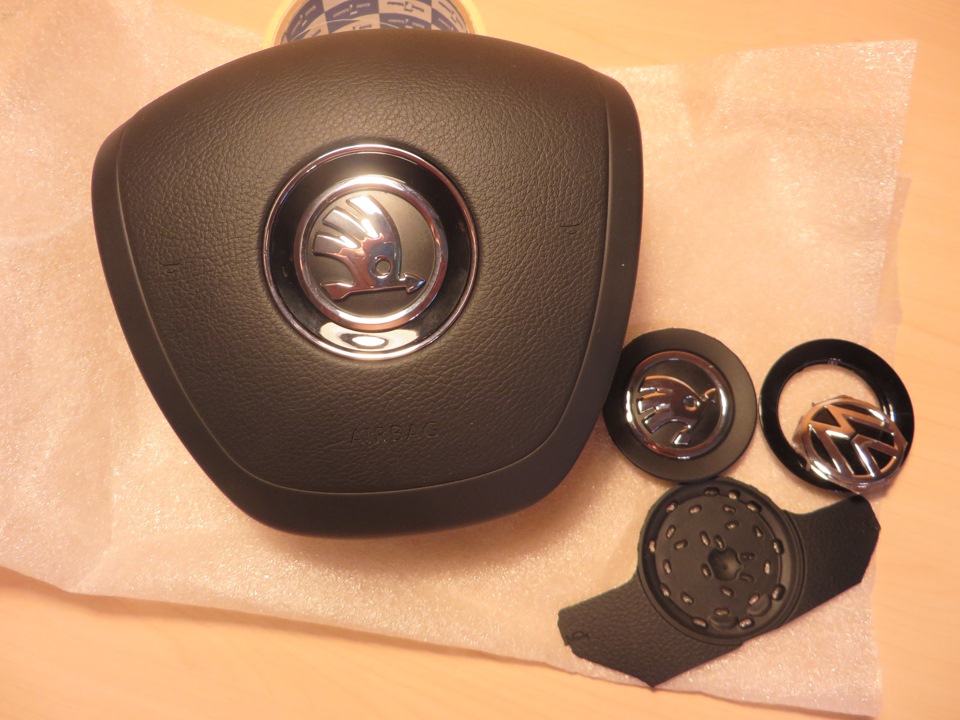

заморачиваться с перетяжкой руля и внедрением обогрева в обод не стал, поэтому был выбран штатный руль с обогревом от Туарега, но единственное пришлось переделать эмблему подушки, это уже не впервой, поэтому проблемы особо не было. Подушка разобрана, эмблема вклеена.

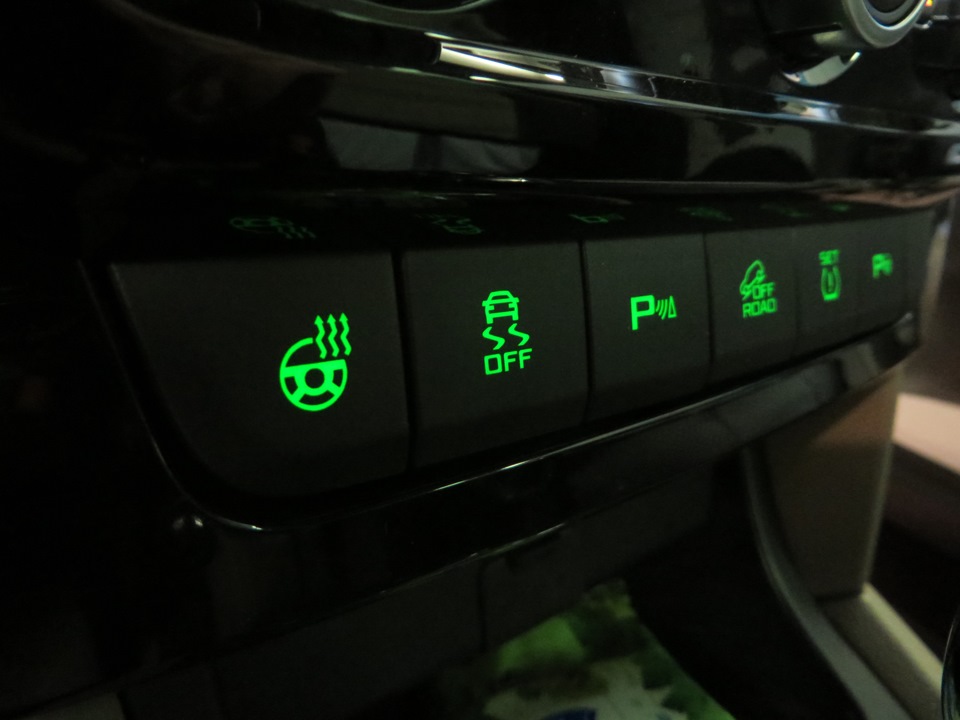

Схему собрали, аккуратно проложили жгуты проводов. Ну и конечный результат, несколько не привычный вид, кнопка на своем месте, (на двери не обращаем внимания, менял дверные жгуты, болезнь ВАГа)
И примерно через 3 минутки отключается автоматически.

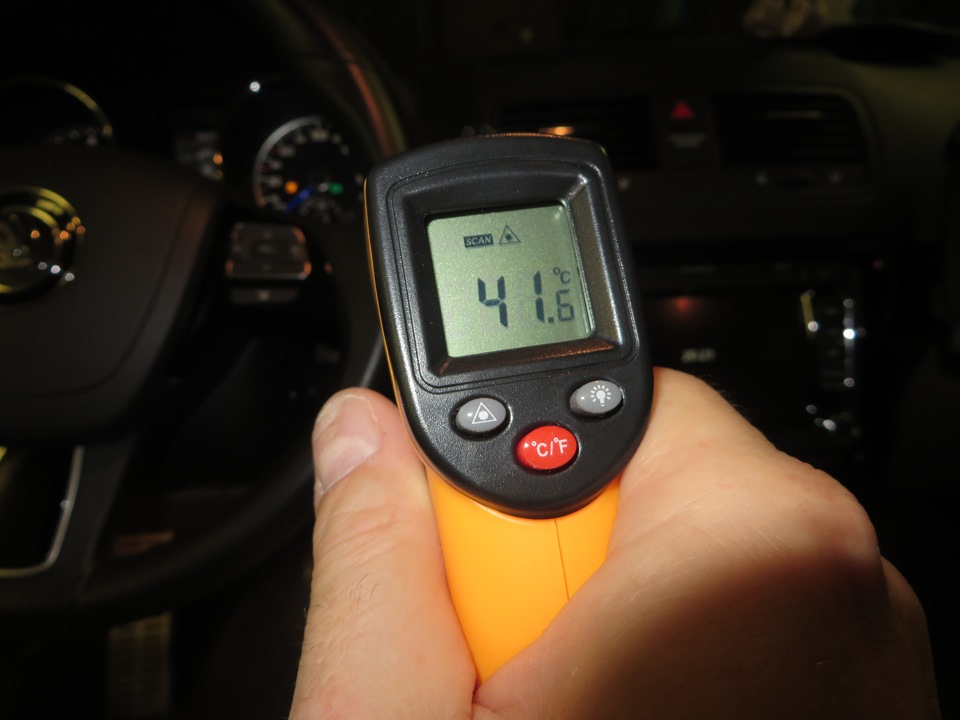

Вот температура поверхности руля через три минуты

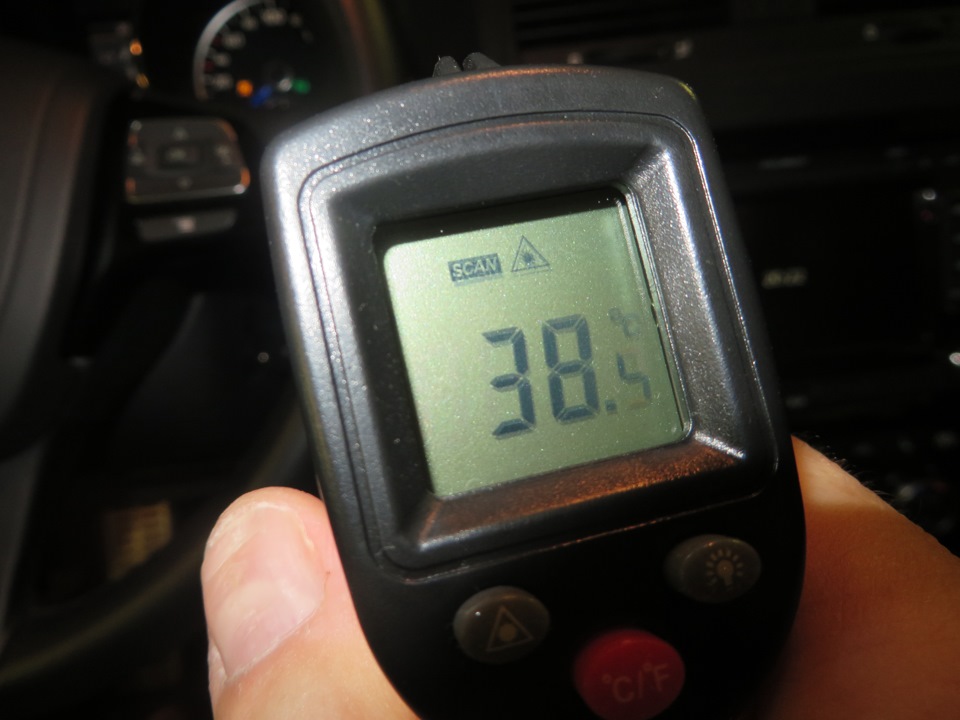

Вот это при повторном включении
Я доволен!
Всем удачи.
