Индикатор уровня/наличие антифриза. Сброс «сервисного ключа»

Всем привет. Недавно makhanev написал пост про www.drive2.ru/l/669924189540468224/ (Бесконтактный датчик утечки ОЖ). Решение отличное, решил тоже повторить.

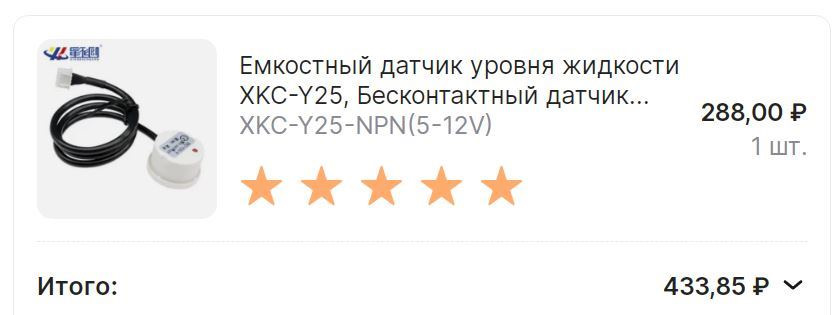

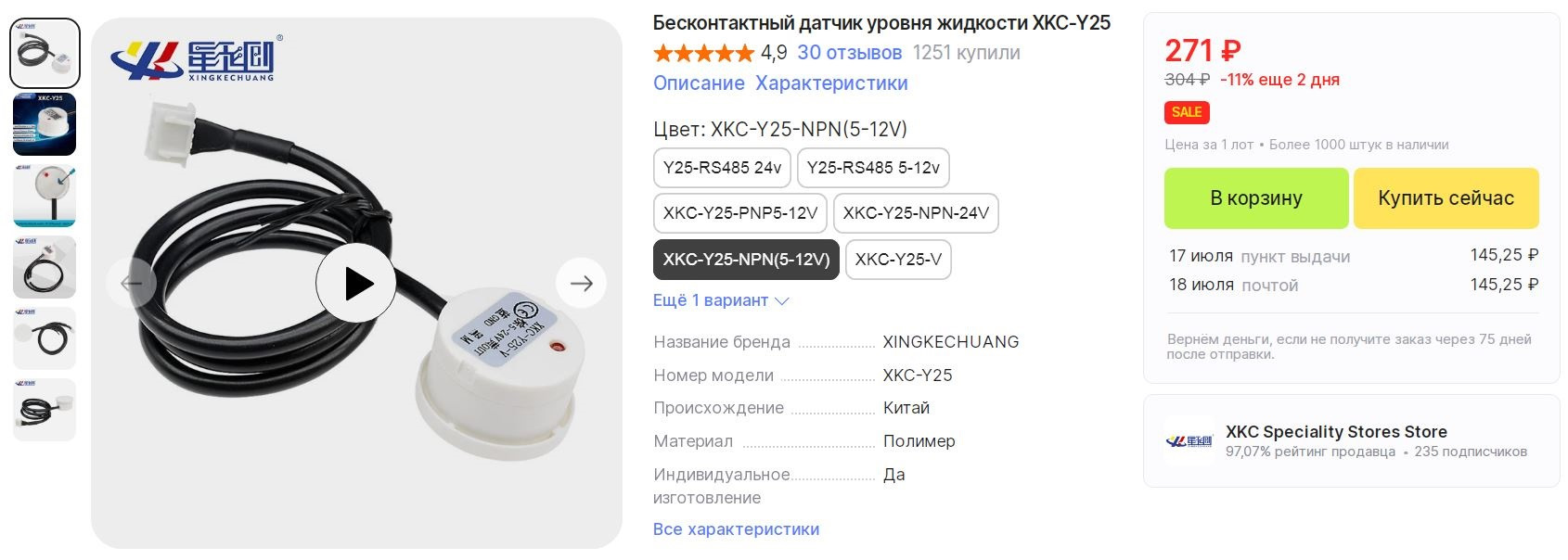

У китайских друзей заказал бесконтактный датчик уровня жидкости XKC-Y25-NPN(5-12V)

Это цена актуальна на сегодня, у меня немного другая сумма получилась

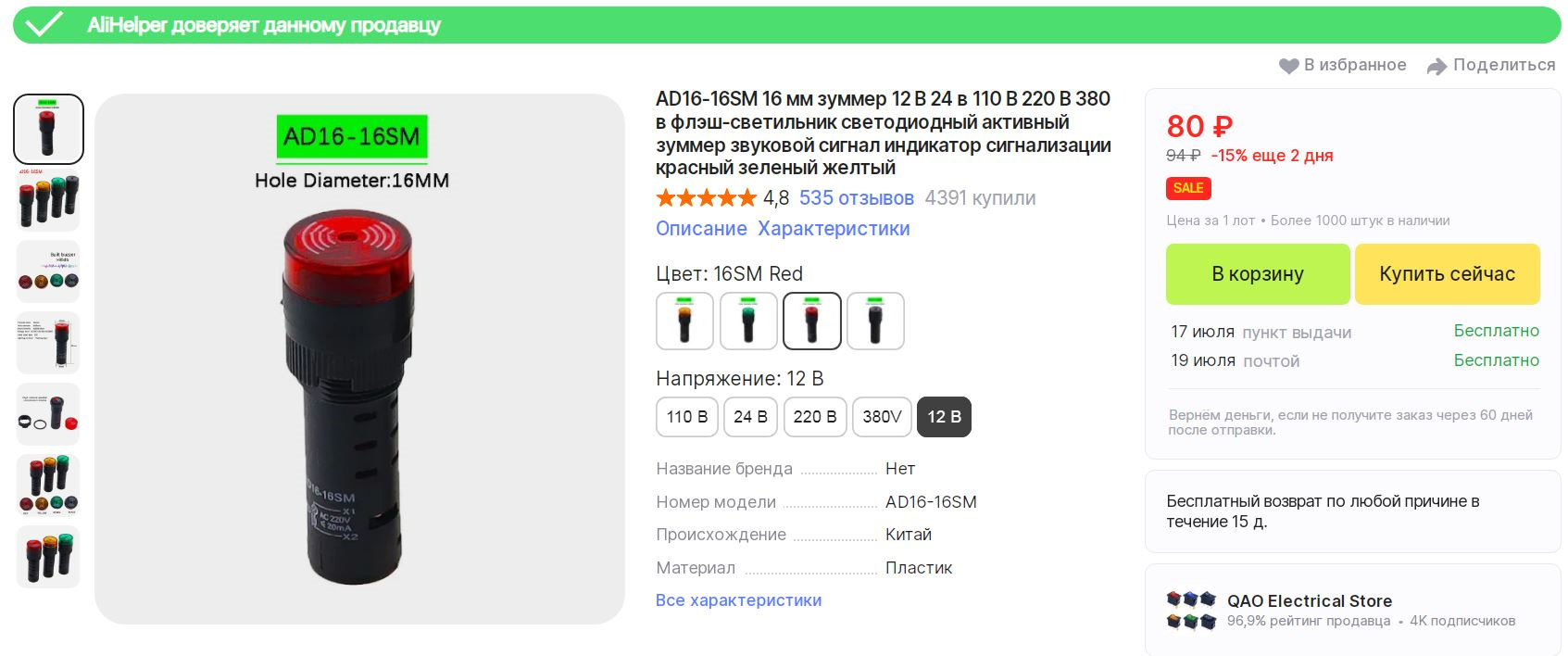

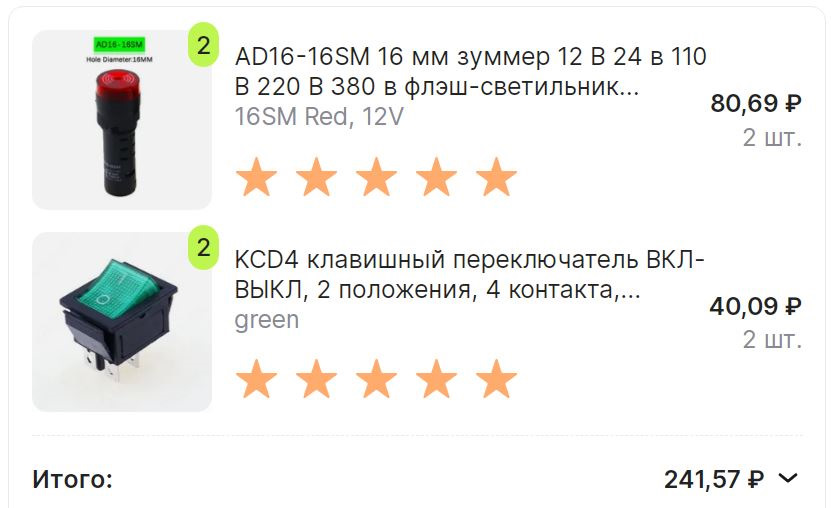

Также светозвуковой индикатор AD16-16SM 16 мм на 12 В. У продавца есть большой выбор разных индикаторов

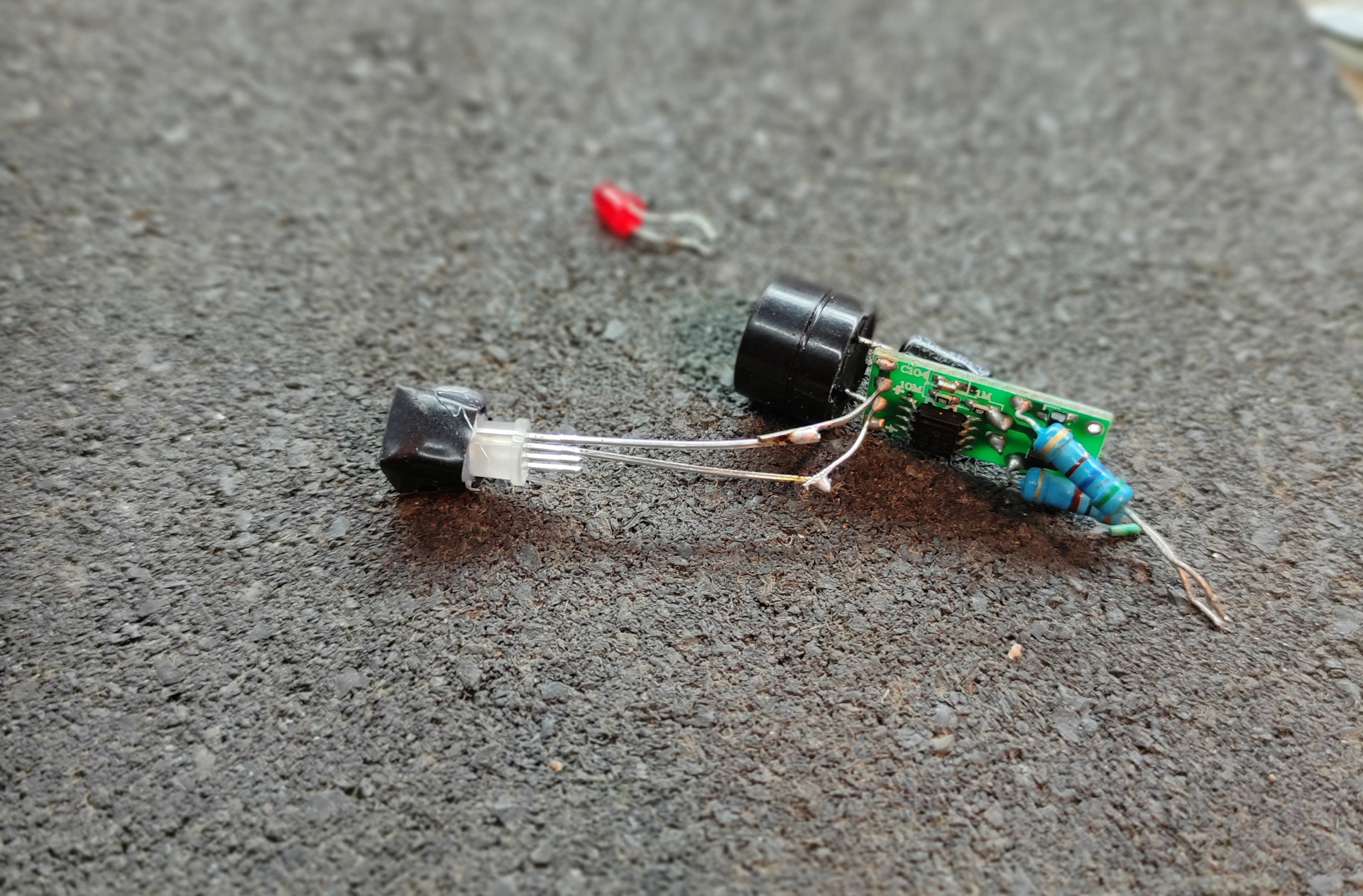

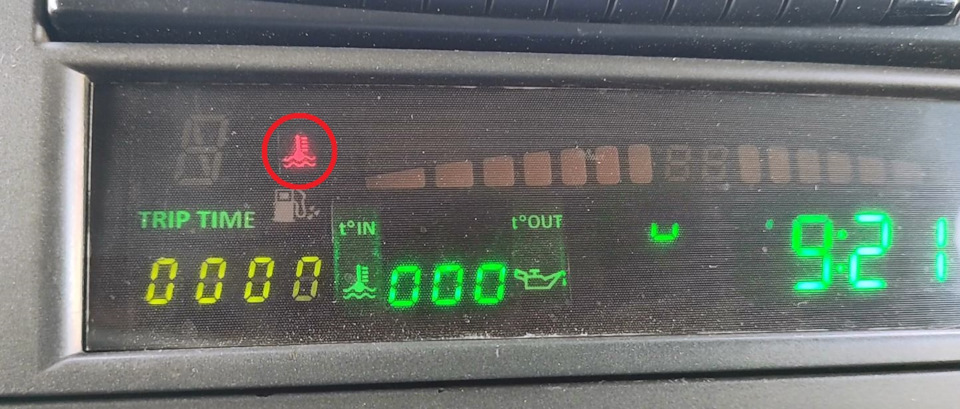

При получении индикатор разобрал. Изготовил пиктограмму, заменил светодиод на более яркий

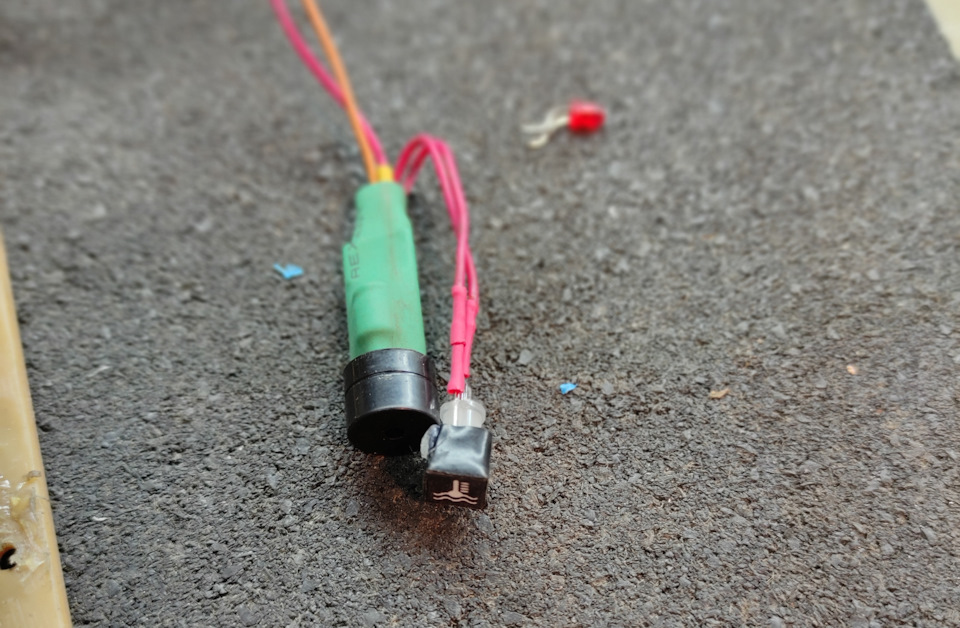

Светозвуковой индикатор обтянул в термоусадку, получилось немного компактнее, чем в оригинальном корпусе.

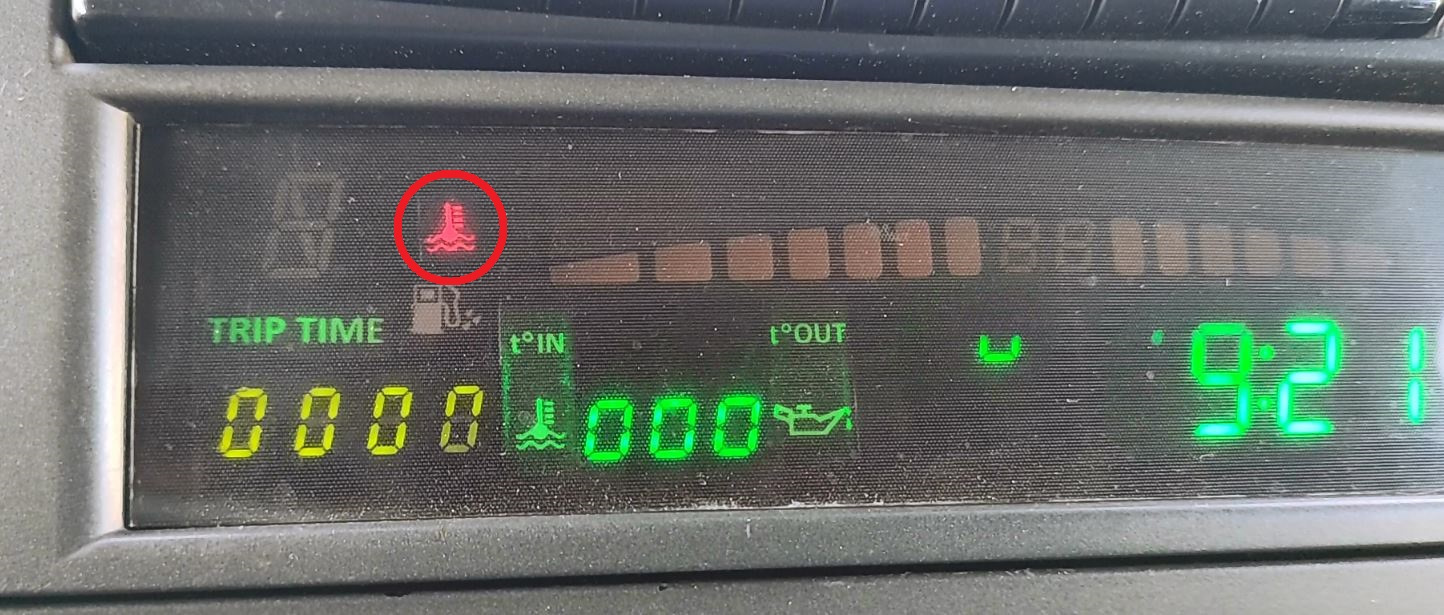

Индикатор установил в панельку. Там уже накопились разные показометры. При включении зажигания индикатор издает короткий звуковой и световой сигналы, по которым легко определить исправность системы

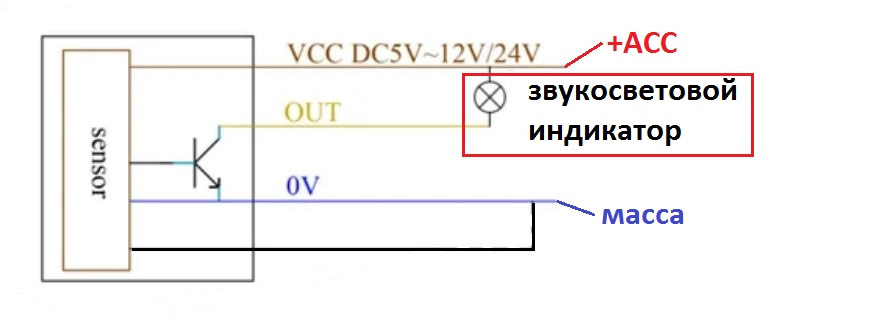

Схему подключения датчика подсмотрел у продавца, на странице товара. При соединении светозвукового индикатора не важно соблюдать полярность. Модуль имеет встроенный диодный мост

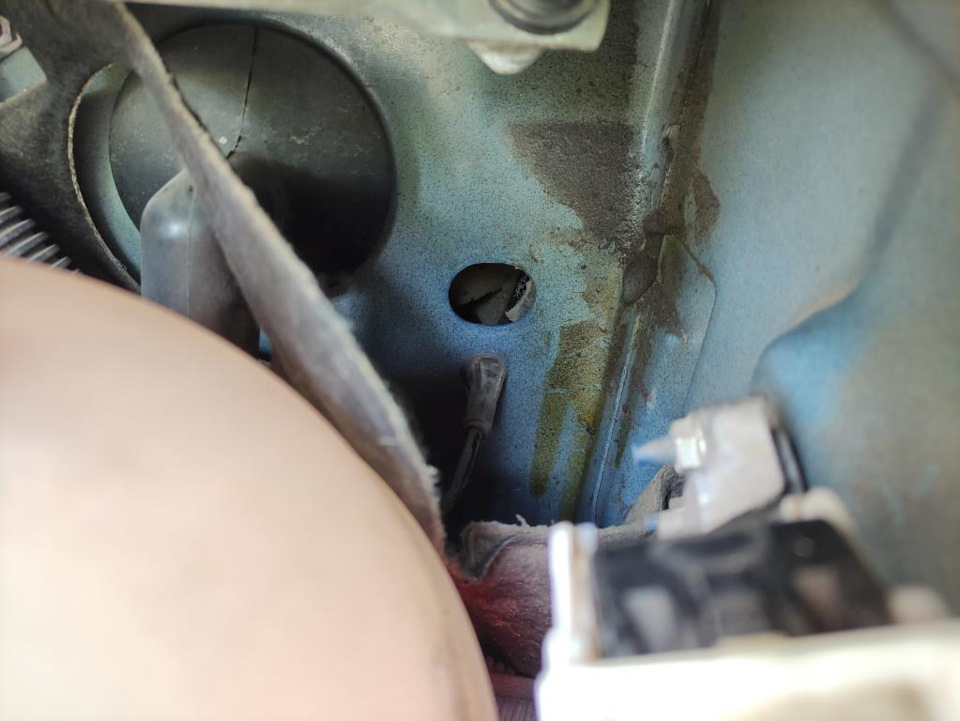

Из-под капотного пространства в салон протянул провод через отверстие за расширительным бочком

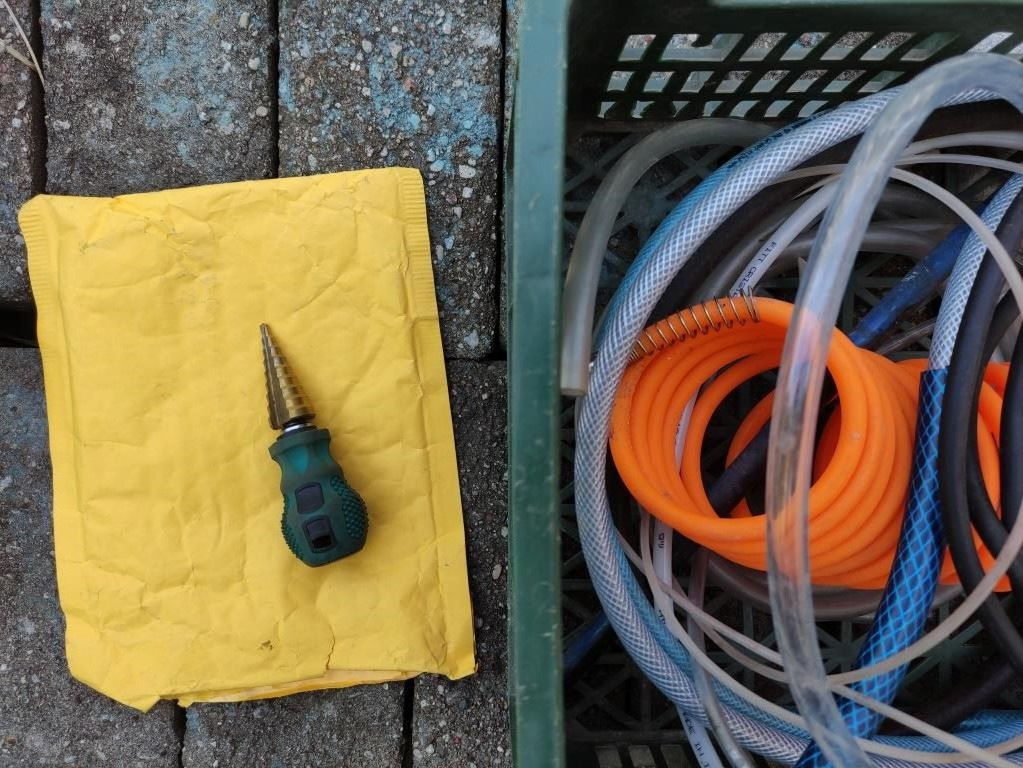

Из отверстия снял заглушку, «спец инструментом» проковырял отверстие

Провод обтянул «Маделином»

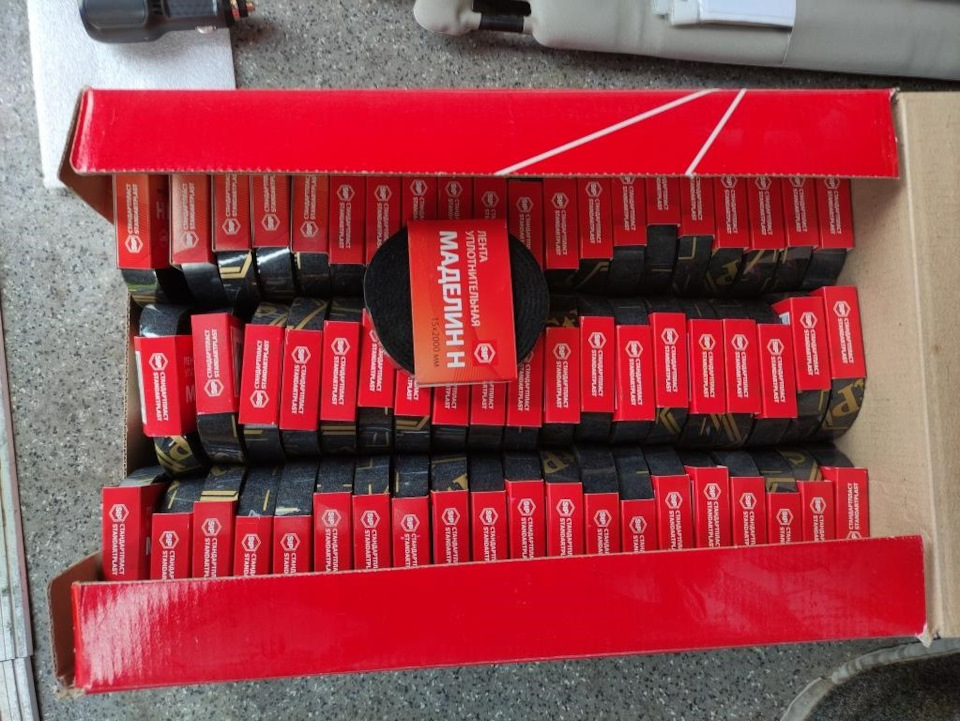

В свое время приобрел упаковку

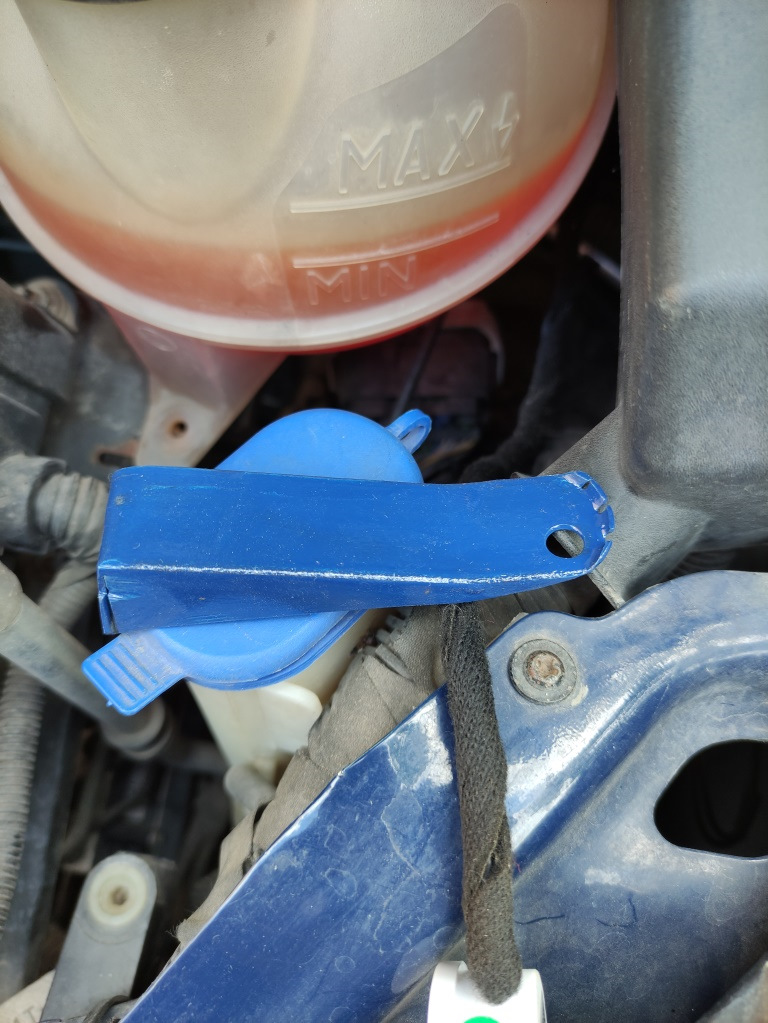

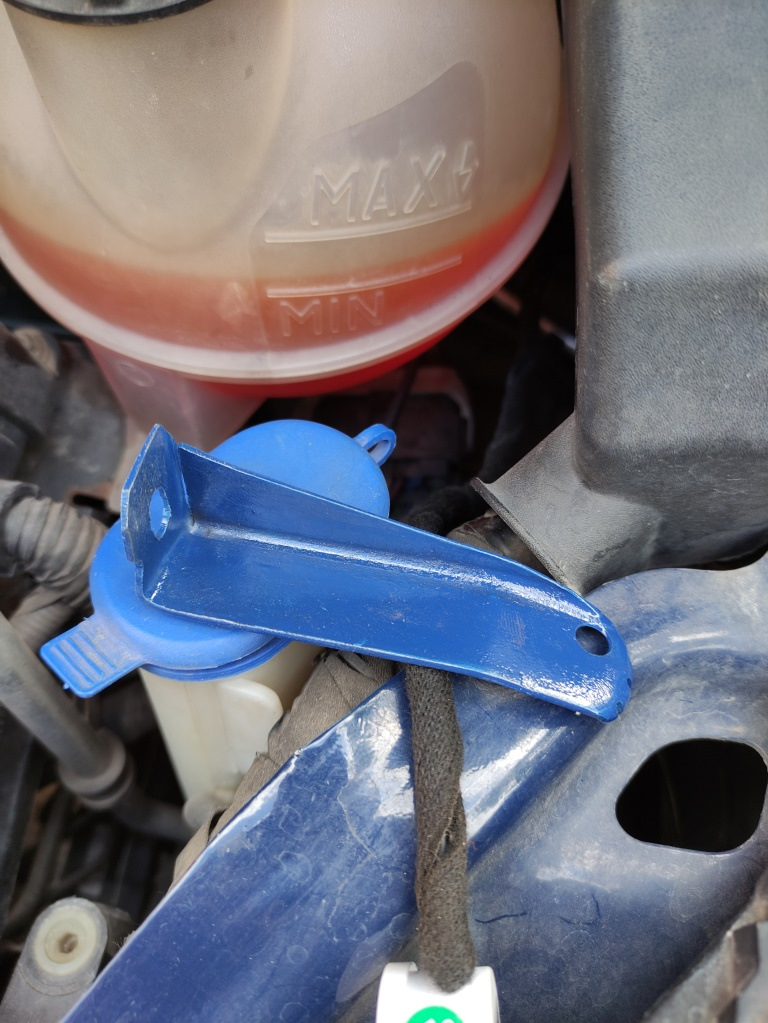

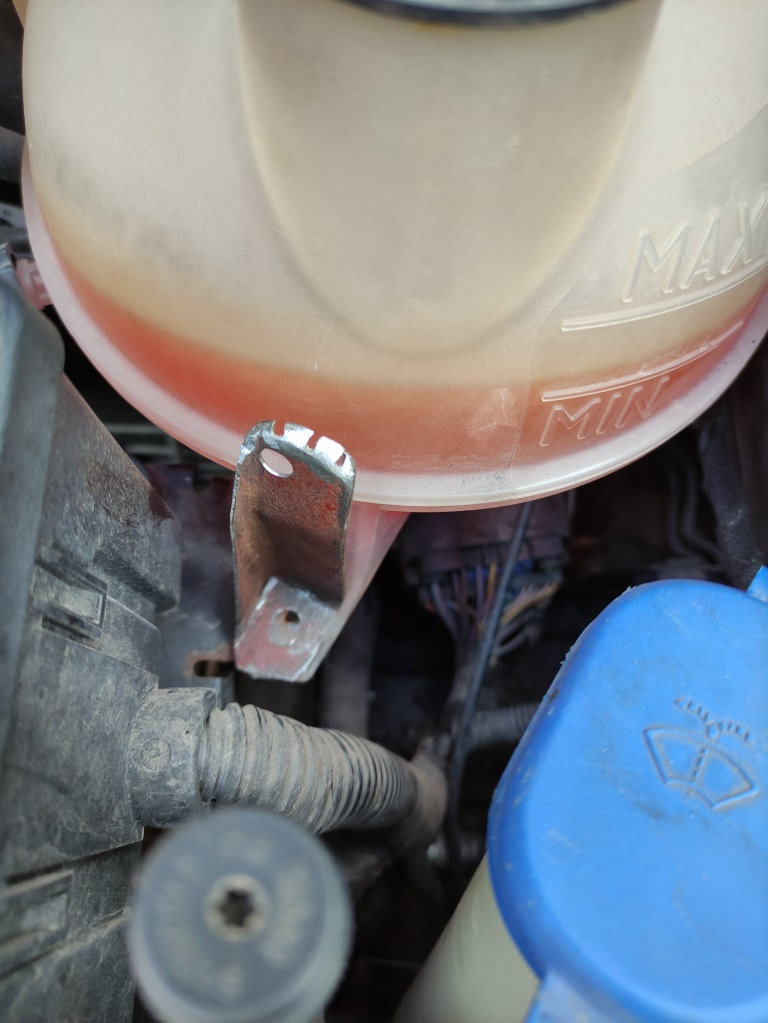

Датчик закрепил с помощью небольшого кронштейна

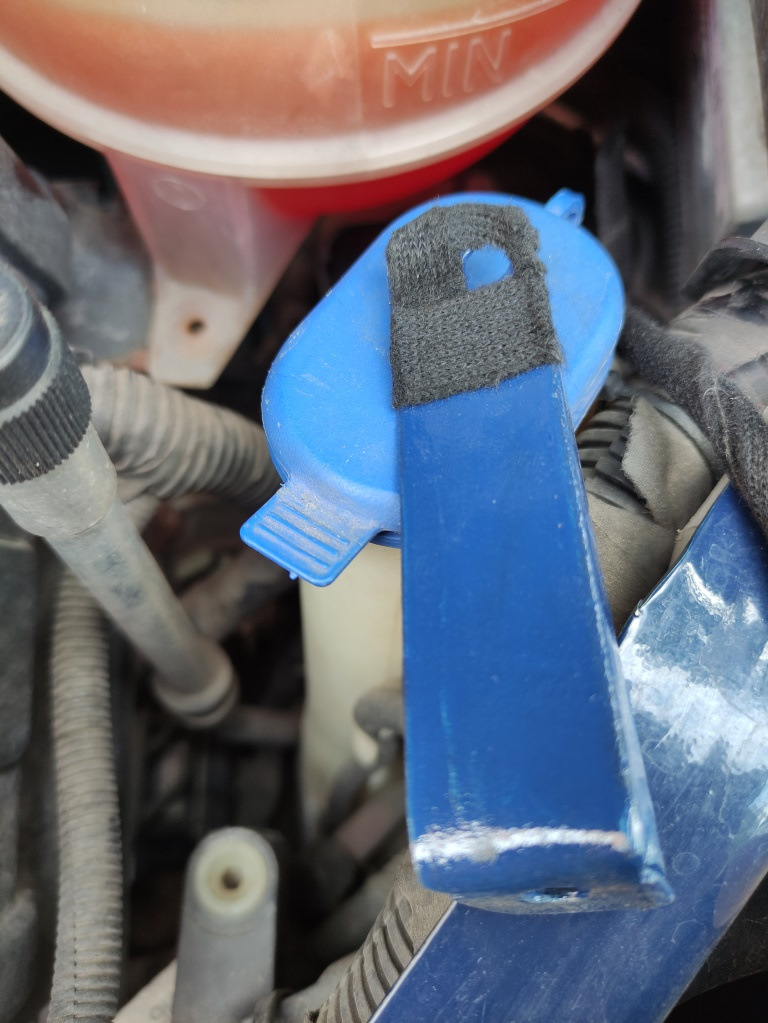

Место прижима датчика обклеил «Маделином»

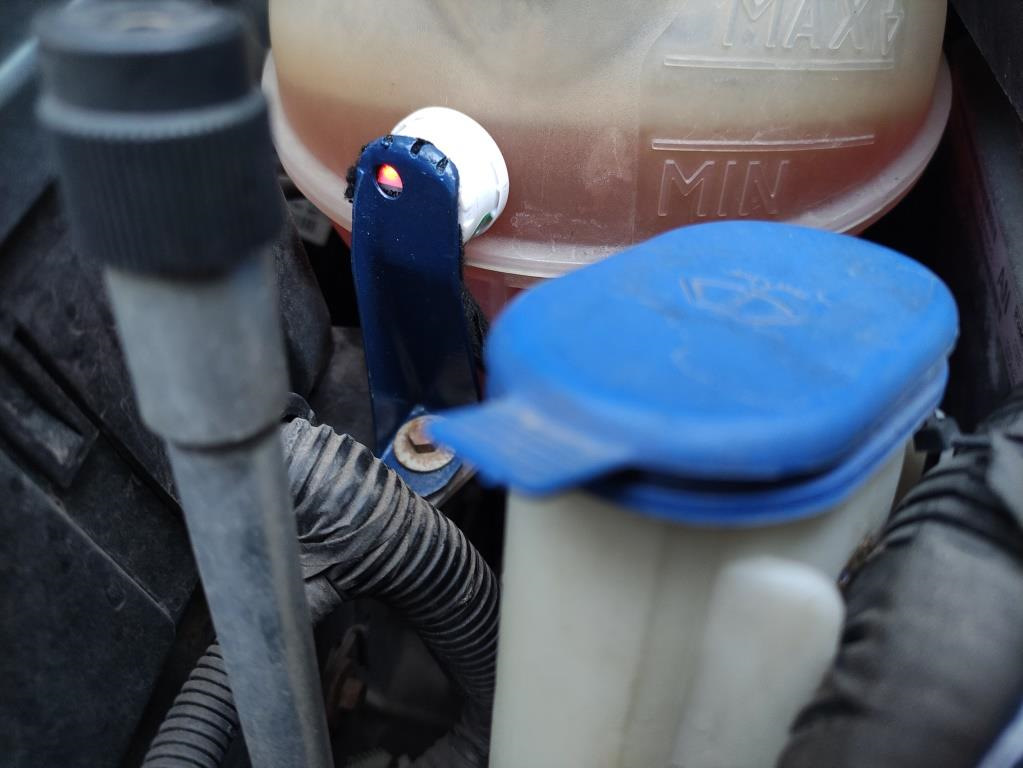

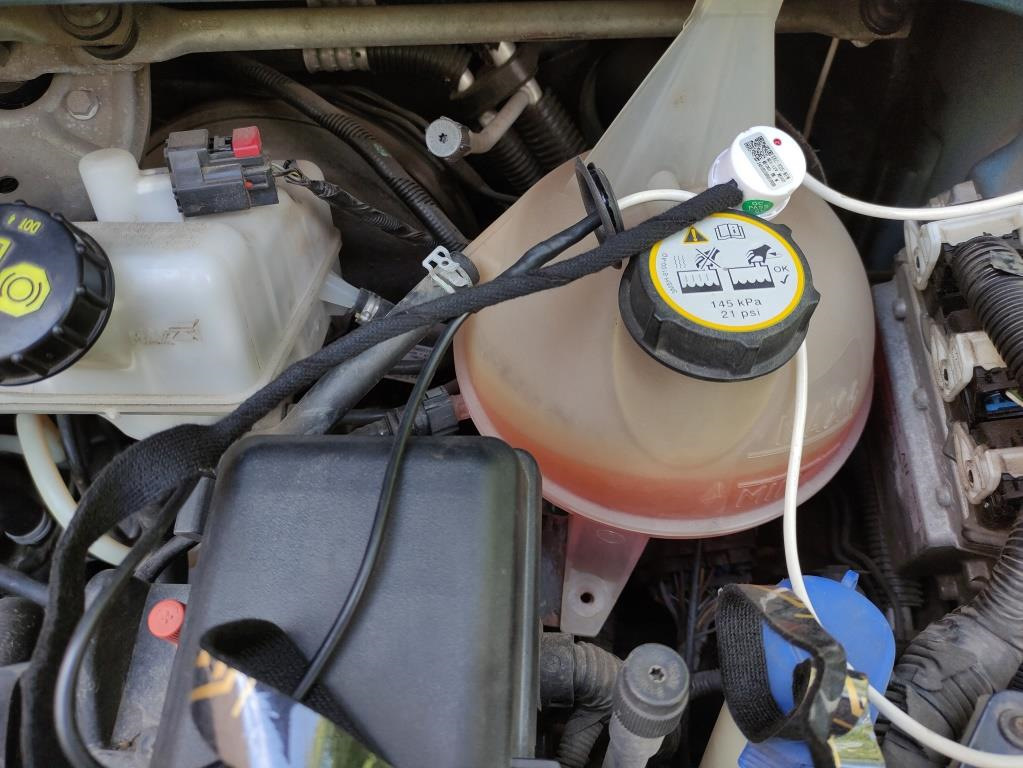

Примерно таким получился итоговый результат. При включенном зажигании на датчике светится красный светодиод.

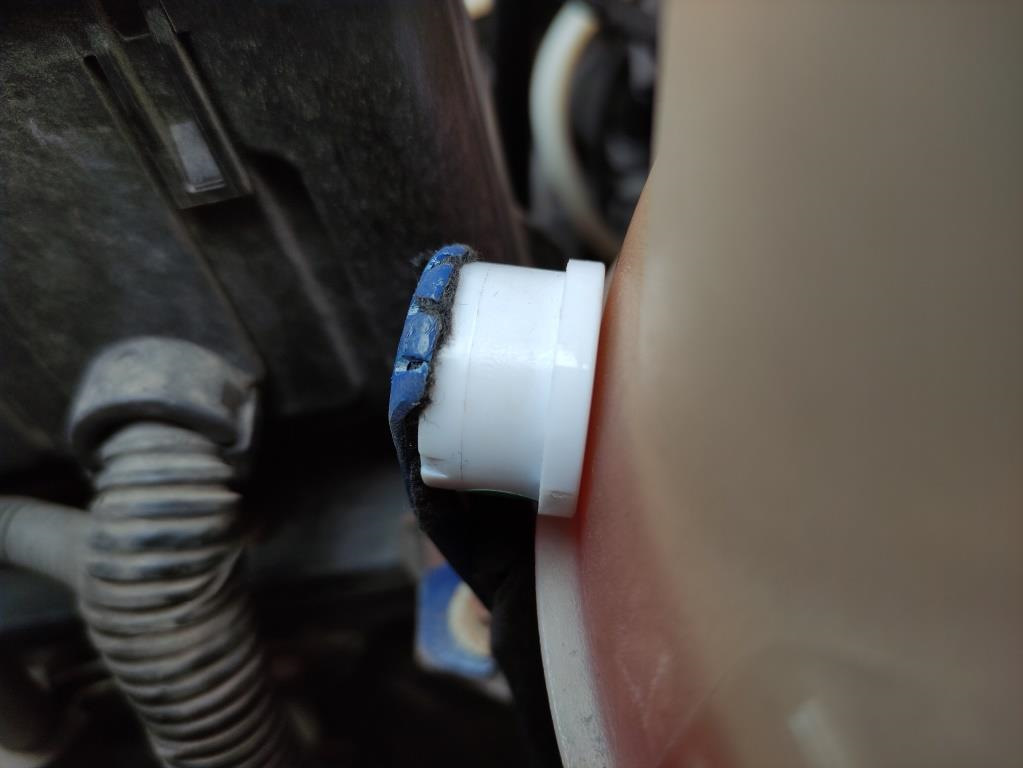

Вид с боку.

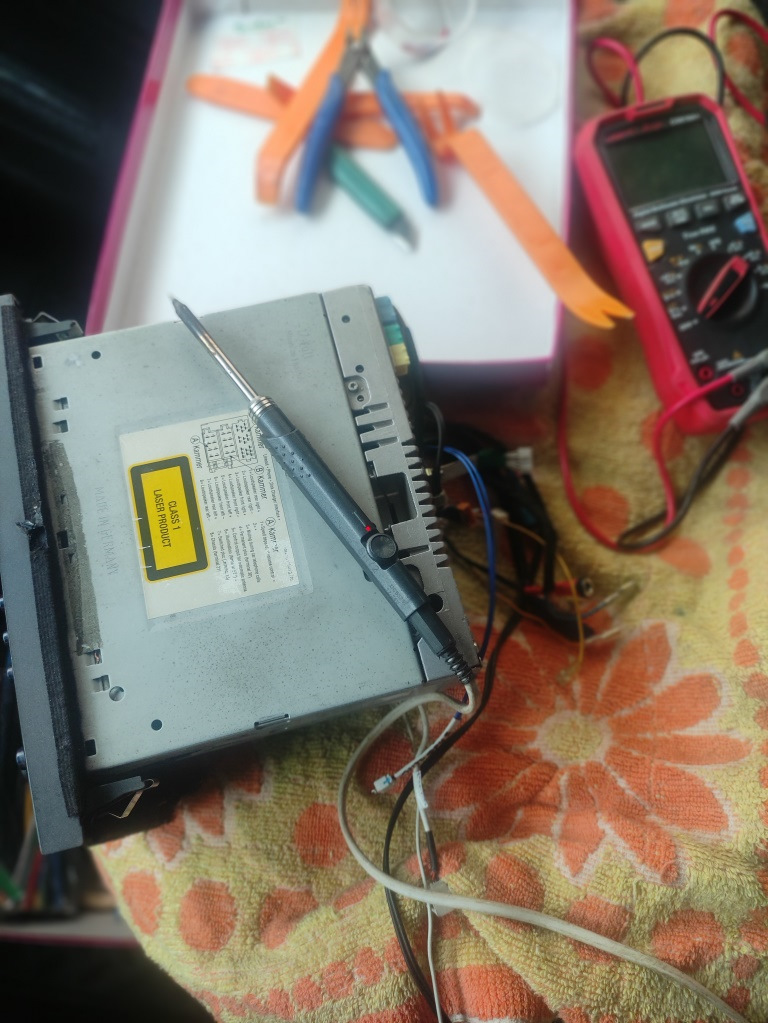

В работе использовал походный паяльник www.drive2.ru/b/606231405088741497/

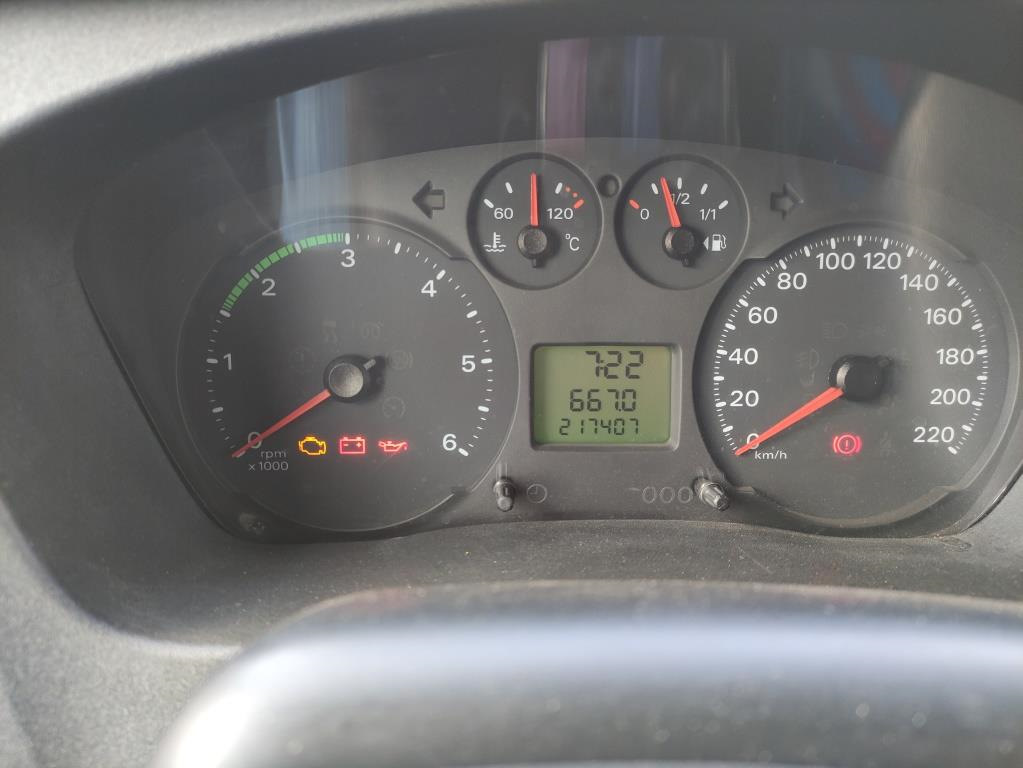

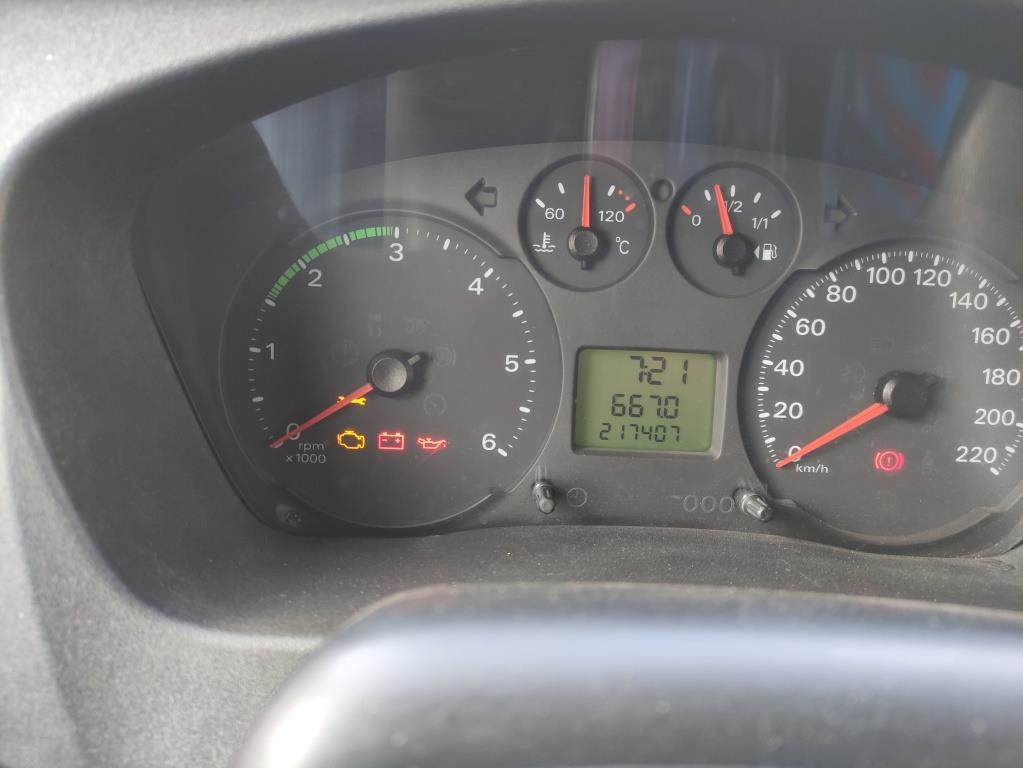

Также сегодня сбросил «сервисный ключ». Проехал очередные 25000 км.

Found on photo: 92100400

Для сброса «ключика» достаточно нажимать педали газ и тормоз при включенном зажигании, пока не заморгает пиктограмма ключа. Затем выключаем зажигание. Теперь порядок.

Всем удачи
