Запись изменялась неоднократно, история длинная.
24.05.2015/ODO 182 420 км
Замена прокладки клапана VVT-i в 1ZZ-FE
Предыдущая замена: неизвестно
Пробег между заменами: неизвестно
Следующая замена: не регламентирована, по мере необходимости.
Авто: Toyota Voltz 2002
Двигатель: 1ZZ-FE
Место: на даче, лично
Температура окружающей среды: +17 по Цельсию
Материал: Прокладка клапана VVT-i (G191732010 ** Std Part) — Toyota G1917-32010 — 126 р. (на 10.04.2015).
Инструменты: вороток Т-образный, головка на 10, ключ на 10 (чтобы снять провод с клеммы аккумулятора), отвёртка "плоская"; ветошь
Жидкости: очиститель
Данная процедура очень простая! Сомневаться не стоит.
Правда многое зависит от болтов, инструментов и способностей.
У меня эта процедура происходила во время чаепития на даче (иного прошу не думать), но немного затянулась и проводилась немного в нервном моем состоянии.
Как ранее писал (07.04.2015), заметил подтеки масла из-под клапана VVT-i. В той же записи про замену двигателя 1ZZ-FE указывалось, что клапан VVT-i был установлен "родной", так как "контрактный" (который пришел с двигателем) был поврежден. Мужики-мастера "загерметили" и установили Клапан. Претензий ни к кому не имею, только слова благодарности к мастерам. И так, на герметике Клапан проходил 13 238 км/12 мес.

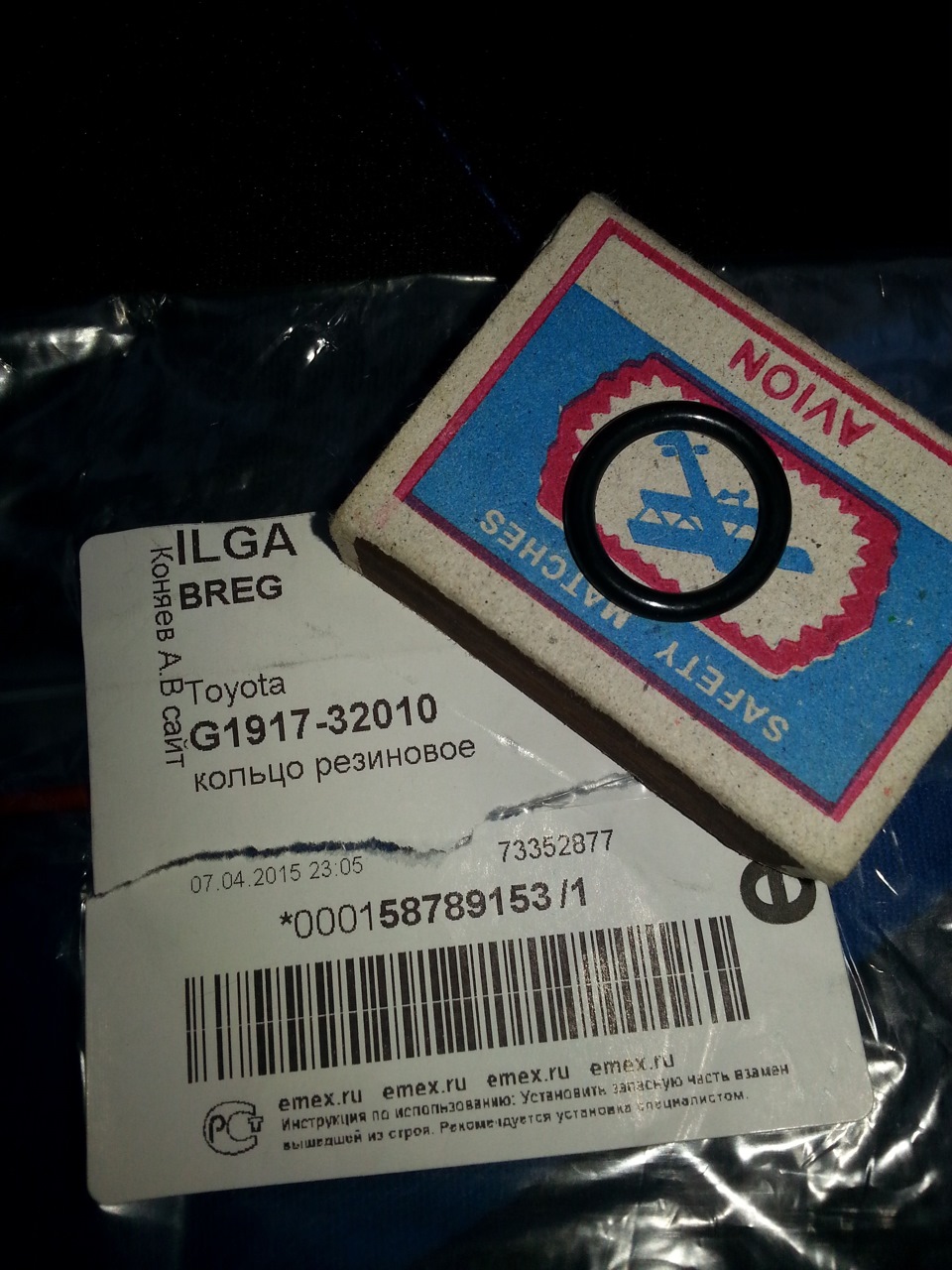

Заказал Прокладку клапана VVT-i (G191732010 ** Std Part) — Toyota G1917-32010, получил 10.04.2015. 10.05.2015 при замене Фильтра масляного (15678A FILTER, OIL CONTROL VALVE) пробовал поменять Прокладку, но банально не смог открутить болтик на 10, который крепит Клапан к двигателю. "Слизал" грани. Было уже поздно, доделывать не стал, течь не критична. "Головка" на 10 под замену.
24.05.2015 (через 2 недели) решил это дело доделать.

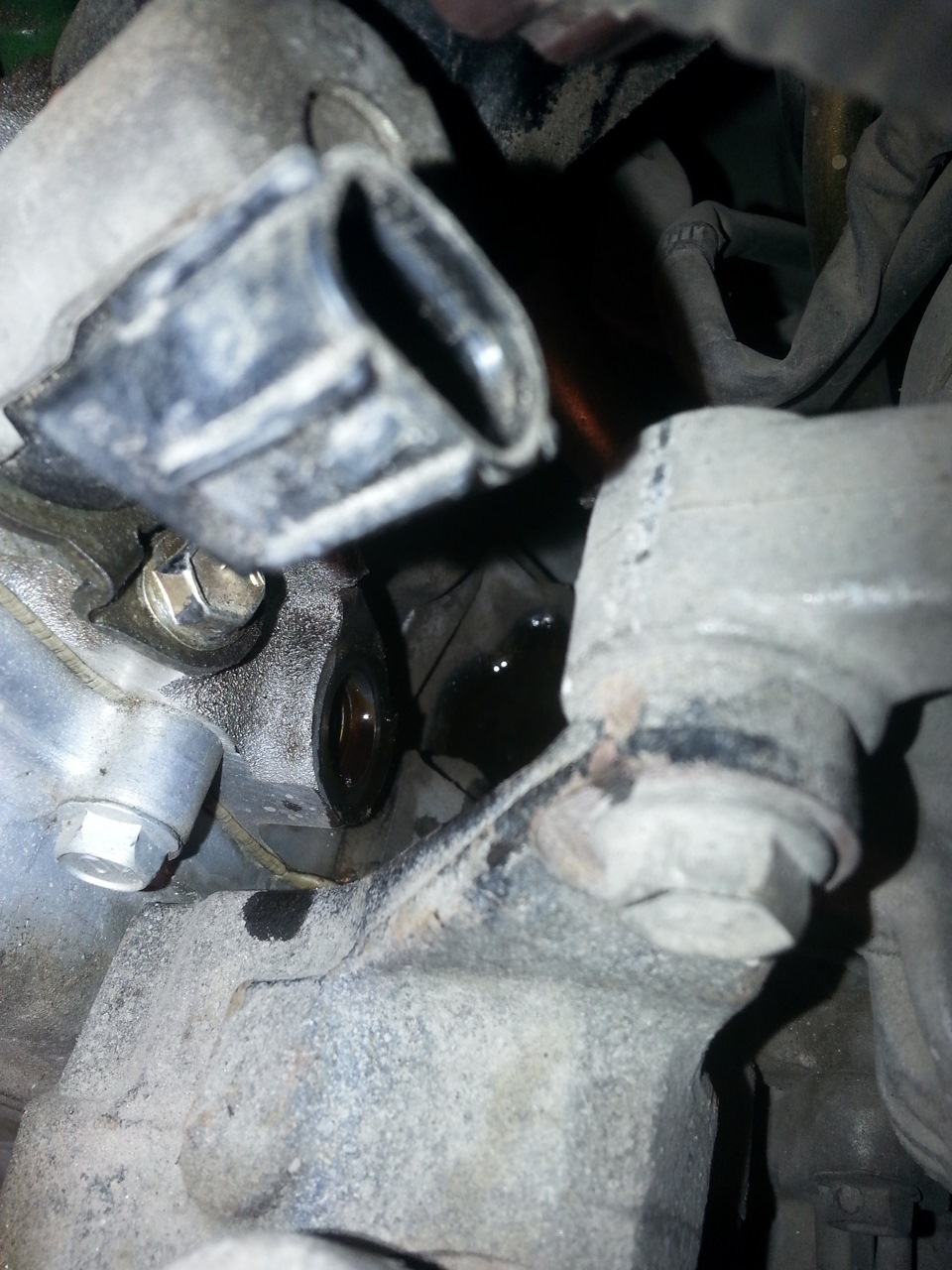

1. Снял крышку двигателя (пластиковая крышка)
2. Снял провод с минусовой клеммы аккумулятора
3. Отключил "фишку-мама" с проводами от Клапана
4. Открутил болтик на 10
5. Извлек Клапан из блока
6. Заменил Прокладку
7. Вставил Клапан в блок
8. Закрепил Клапан к блоку болтиком
9. Подсоединил "фишку-мама" с проводами к Клапану
10. Подсоединил провод к минусовой клемме аккумулятора

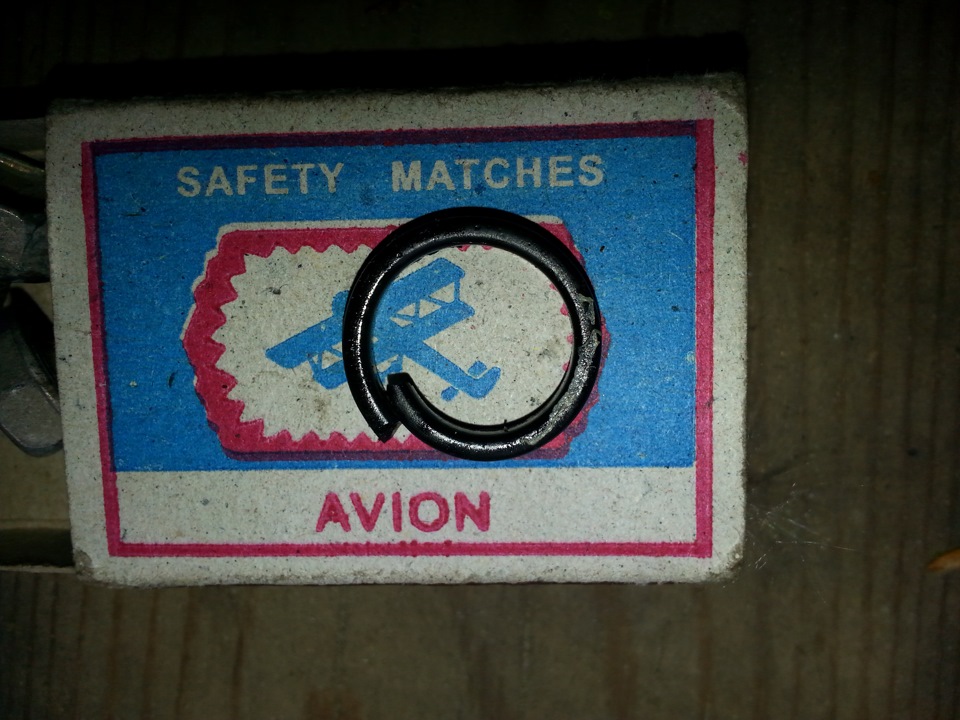

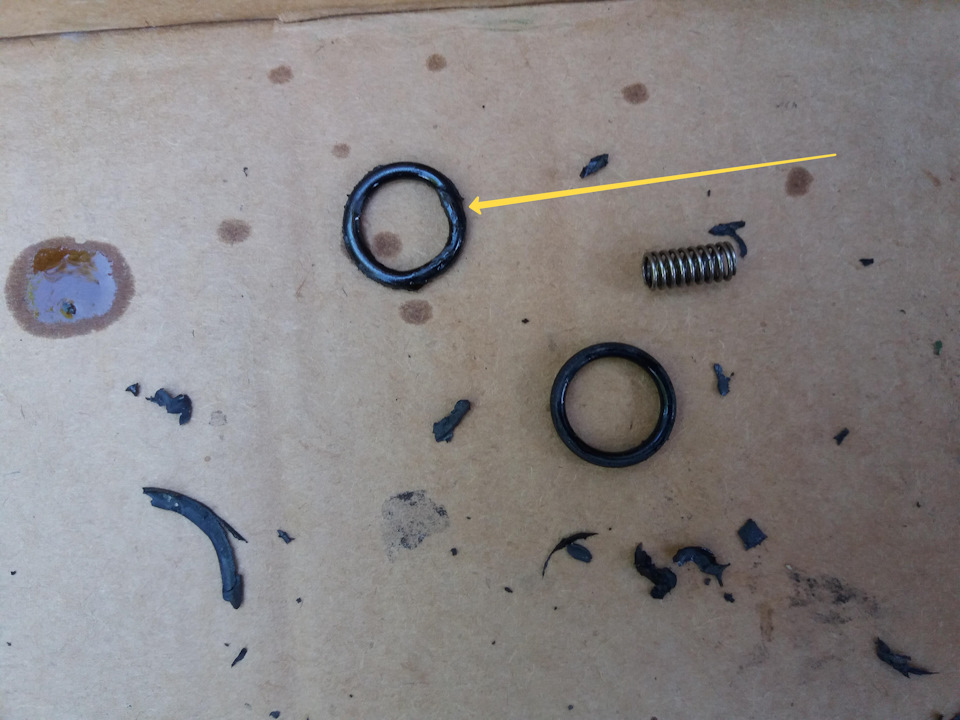

Старая Прокладка, конечно, сильно деформировалась, стала твердой и квадратной. При извлечении отверткой Прокладка поломалась, а не порвалась, как положено резине.

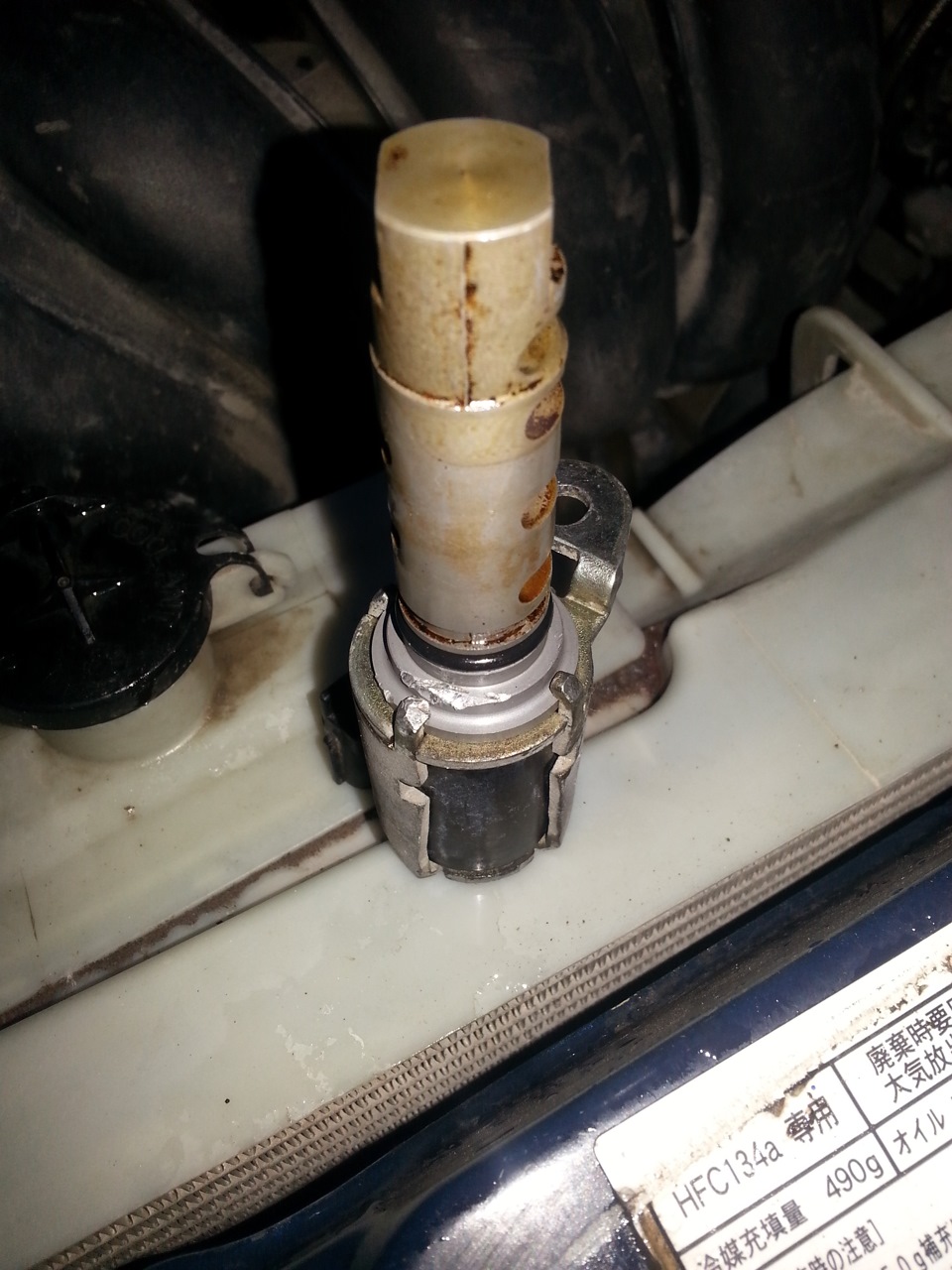

Значит, протер я Клапан, почистил посадочное место Прокладки, установил/натянул новую Прокладку, протер в блоке посадочное место Клапана, вставил клапан, прикрутил болтик.
Завел, 1ZZ-FE работает как обычно. Течи масла нет.

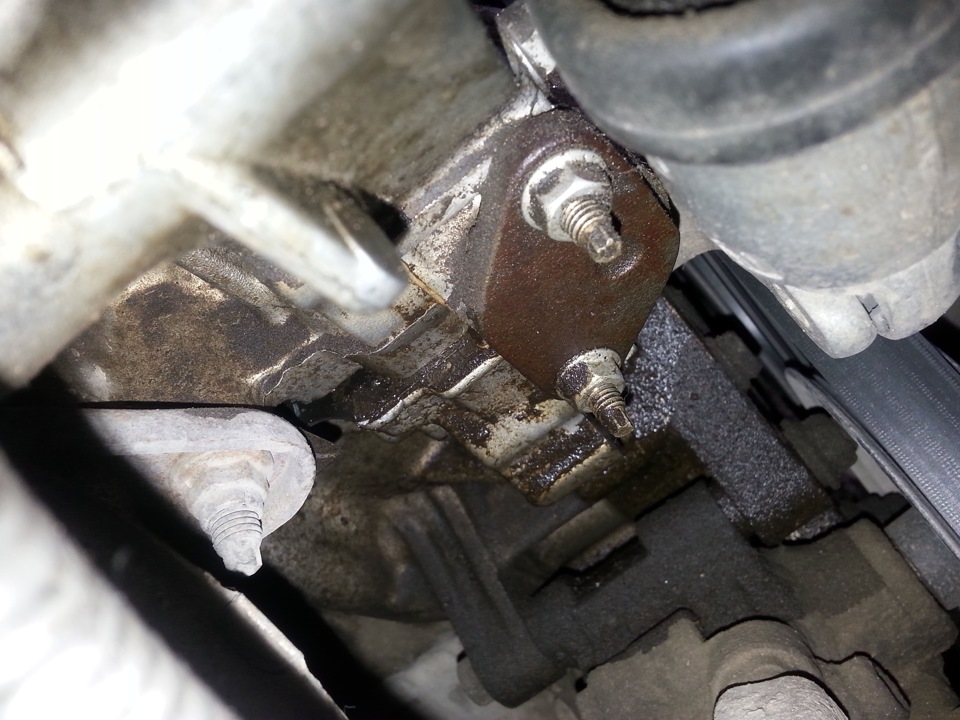

Есть другая течь масла: из-под натяжителя Цепи.
Проблема решена 06.06.2015/ODO 182 939 км, читайте запись Замена прокладки (сальника) натяжителя Цепи в 1ZZ-FE.
09.06.2015/ODO 183 023 км
Не знаю, только предполагаю, что из-за чуть длинного болта течь возобновилась.
10.06.2015 — заказал новый болт. 20.06.2015/ODO 183 405 км — поменял.
11.08.2015
Почему-то сам Клапан "потеет"… Может он неисправен?
30.07.2016/ODO 198 649 км

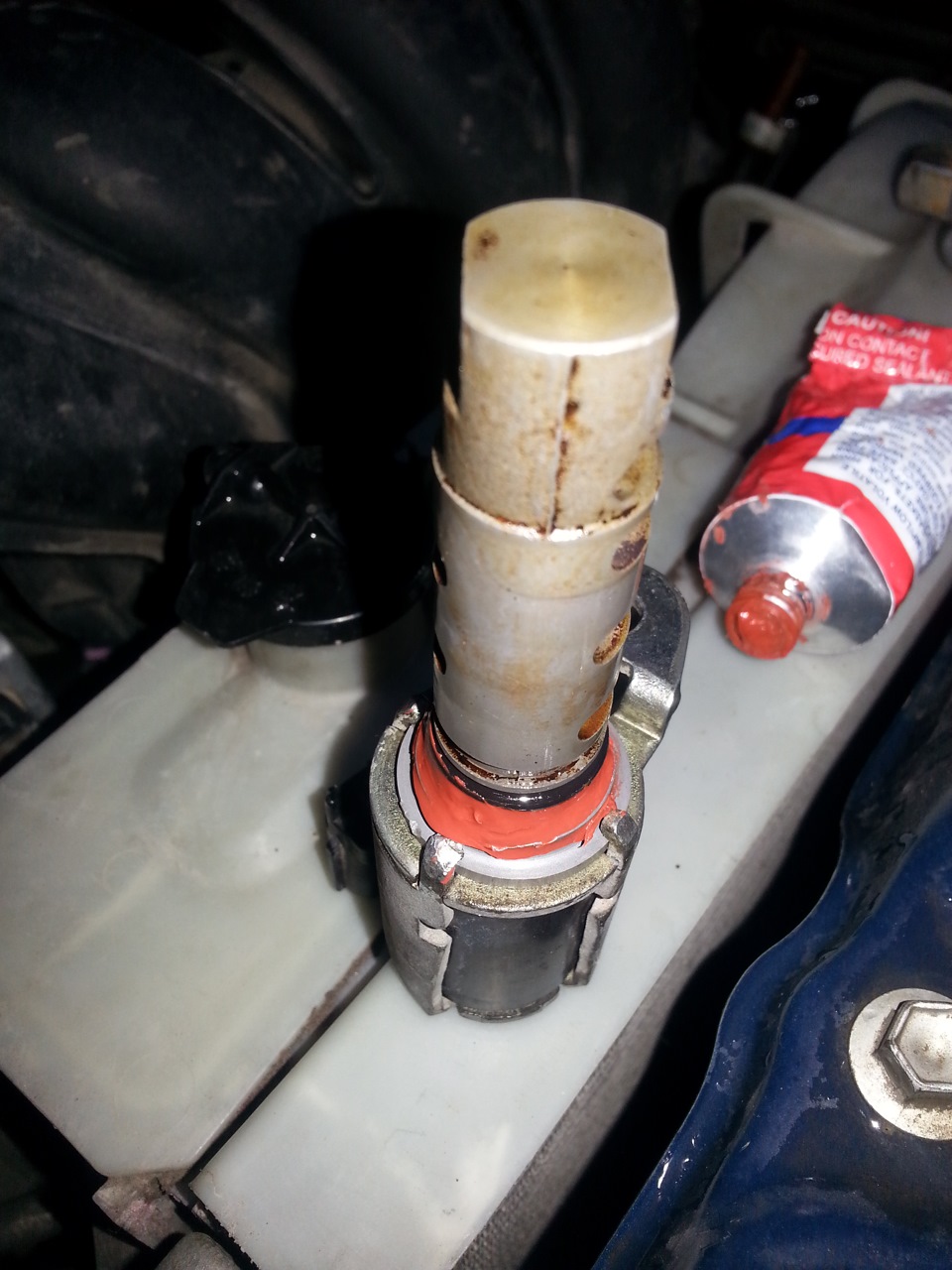

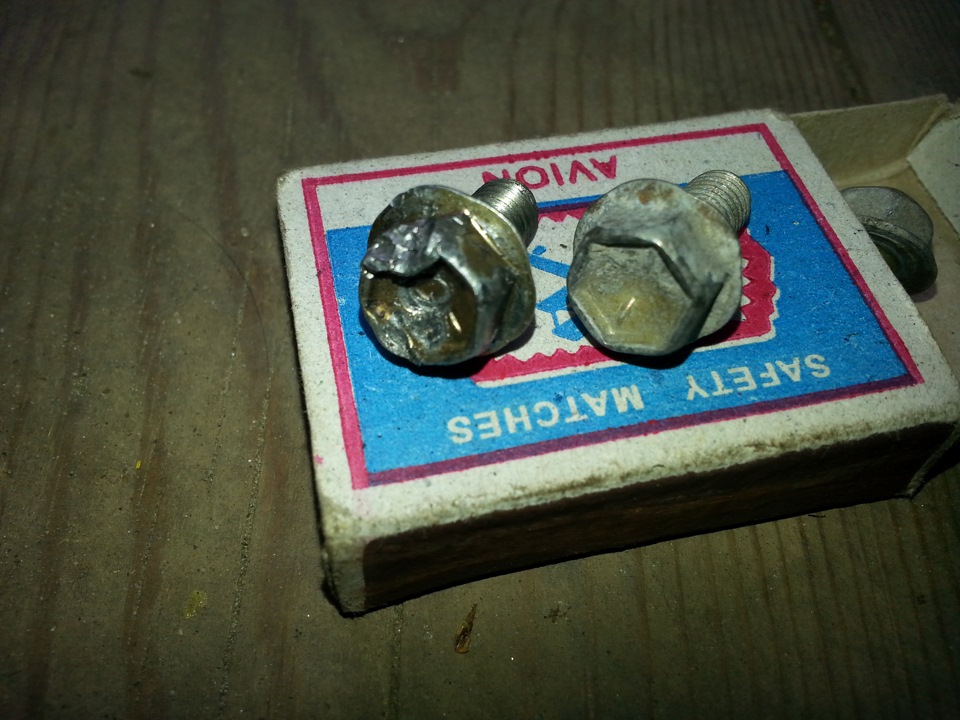

Болт СЛОМАЛ. Клапан посадил на герметик.
31.07.2016 г. уехал в отпуск. 22.08.2016 — вернулся.

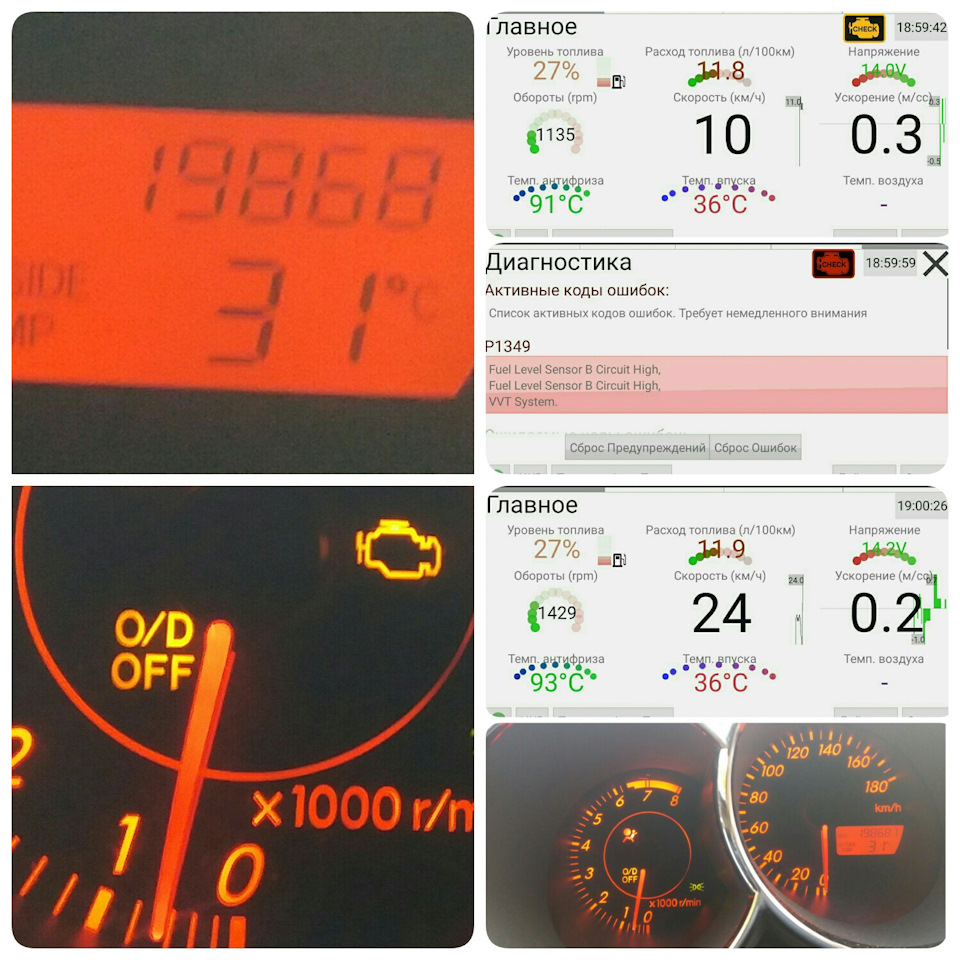

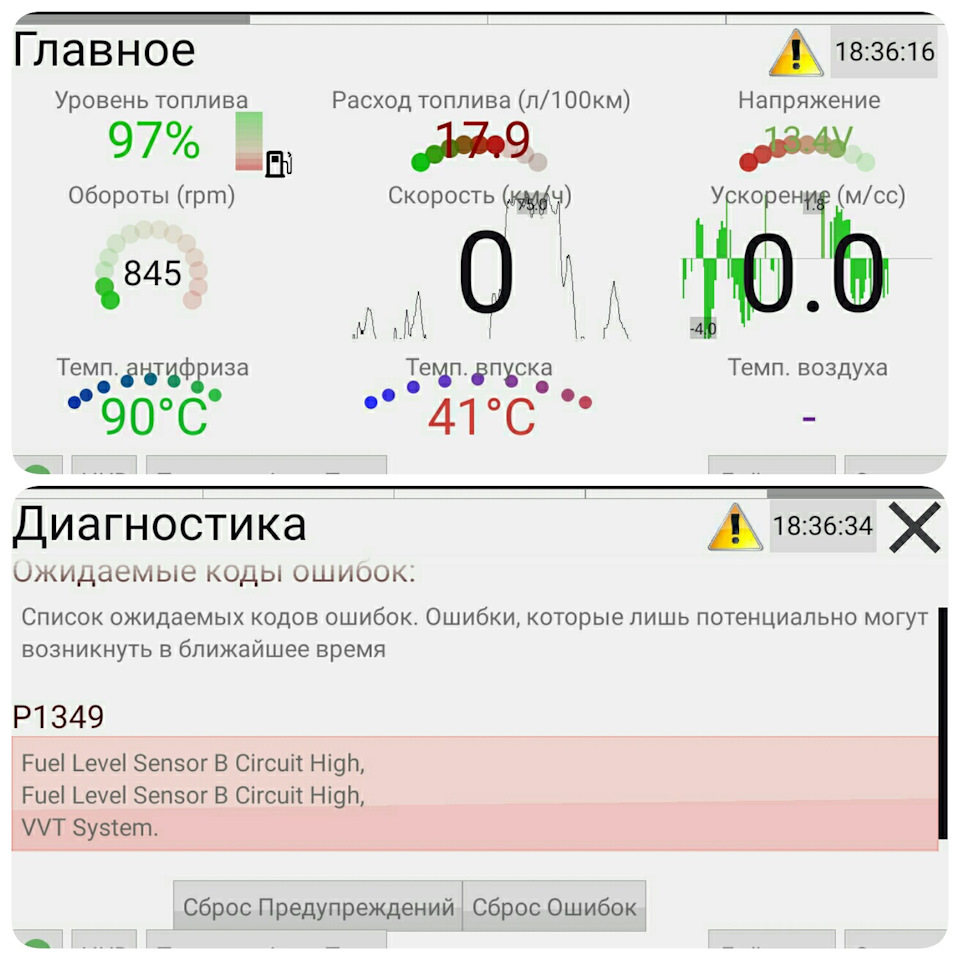

С 23.08.2016 продолжить кататься на Вольтце, но "мозги" не обманешь, да и hobDrive помогал.
28.08.2016/ODO 198 735 км

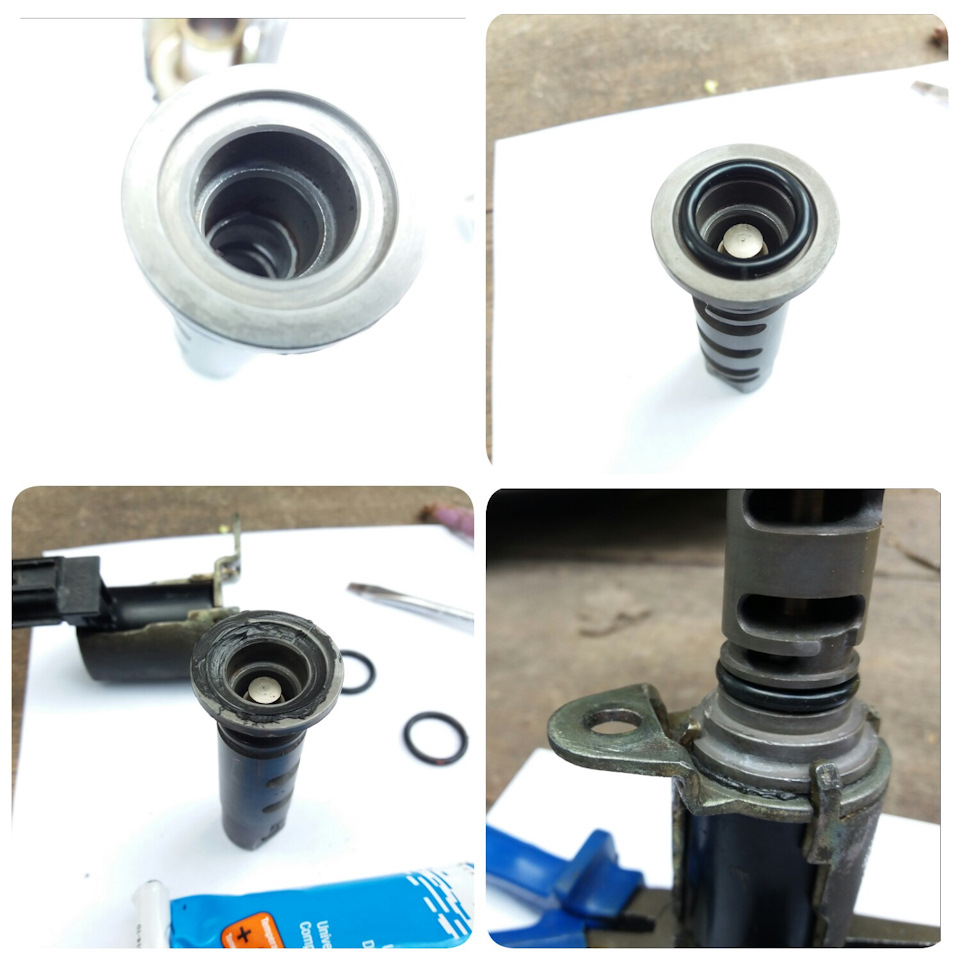

Снова разобрал Клапан. Чистить пришлось долго от герметика.
Собрал правильно. Все работает без ошибок, но вот "потеть" снова начал.
04.09.2016/ODO 198 905 км
И так. По истечении одной недели течь не возобновилась, клапан не "потеет". Я победил! Но болт сломан(((
Comments 48
Спасибо тебе добрый человек, благодаря твоим фото понял в чем у меня проблема;) менял прокладку и видимо повернул пластиковую часть клапана, собрал запустил, а мотор колбасит и плавают обороты 🤦♂️ . Спасибо 👍
У меня коннектор маслом заплевывает. Не знаю стоит прокладку менять или нет
Сложно сказать нужно ли поменять.
В моём случае есть подозрение что еще и лобовина поддтекает, в аккурат в районе клапана, слабое место 1zz-fe.
Не могли бы поподробней, тоже вся постель под клапаном в масле. Сам клапан сухой и герметичный
Есть наблюдения, что, если масло под натяжителем цепи или в районе клапана vvt-i, то большая вероятность, что проблема в герметике лобовины. Причинные места на фото (прилагаю). В данном случае справа.
В этих местах переходы странно большие.
Спс учту
dragon-888
Не могли бы поподробней, тоже вся постель под клапаном в масле. Сам клапан сухой и герметичный
www.drive2.ru/l/6854438/
В этой записи почитайте комменты
dragon-888
Не могли бы поподробней, тоже вся постель под клапаном в масле. Сам клапан сухой и герметичный
www.drive2.ru/l/7101926/
В этой записи есть фотки причинных мест
Доброе время суток. Я вот почитав инфу о клапане, решил вытащить, почистить. Цокание было слышно отчетливо. Вытащив прочистил промыл, и при установке обратно произошла проблема-уплотнительное кольцо лопнуло. Подобрал -установил, но при запуске секунд 15 было нормально все, а затем машина затроила. Что только не пробовал. На прямую от акб клапан открывается-то есть он исправен, а вот от фишки предназначенрй он не открывается. Взял лампочку с проводами и свет на питании от фищки к клапану очень тусклый. Куда девалось электричество? Подскажите пожалуйстя если можете
В фишке грязь, не?
Да нет, чисто все. Говоррят что клапан открывается на 2,5-3 тыс оборотах а на хх он закрыт. Поэтому и тока мало. Мол не в клапане дело вовсе.И когда оборотов добавляю то работает норально. Я снимал акб и менял масло с фильтрами. Катушки исправны поочереди отсоединял все работает. Что может быть
Получается внутреннюю течь клапана устранил без резиновой прокладки, промазыванием герметиком?
Ну, да, сам не ожидал.
Спасиб за ответ. Надолго хватило? Течь через нутро клапана не появлялась?
Вроде, нет, даже после суровой зимы😆
Надо глянуть.
Спасибо за ответы, поменяю все равно снял…
Не за что🖖
Просто думал может оно нормальное не стоит менять😊
Если оно вровень с клапаном, то стоит поменять.
Просто у меня туго сидит даже не поддевается…
Шилом или тонкой отверткой подковыривайте😉
Приветствую! Подскажи кольцо уплотнительное легко с клапана снялось?
Если старое, то сломаться может. А так оно резиновое, должно тянуться.
www.drive2.ru/l/6733297/
Прошу прощения, но у меня вопрос: подойдёт ли на 1ZZ клапан от других моторов тойота?
День добрый!
Честно, не изучал данный вопрос. Номер OEM для моего мотора Toyota 15330-22030
Экзист выдает www.exist.ru/price.aspx?p…18002ACF&sr=15&Cat=Toyota,
что такой Клапан ставится на
AURIS
AURIS/HYBRID (UKP)
AVENSIS
CALDINA
CELICA
COROLLA
COROLLA RUNX/ALLEX
COROLLA SPACIO
COROLLA VERSO
COROLLA/ALTIS
COROLLA/FIELDER
COROLLA/MATRIX (NAP)
ISIS
MR2
MR-S
OPA
PREMIO/ALLION
RAV4
VISTA/VISTA ARDEO
VOLTZ
WILL VS
WISH
По двигунам:
4ZZFE
3ZZFE
1ZZFE
Спасибо.
Не за что😉
хочу добавить там на клапане надо отогнуть четыре ушка и внутри находиться еще одно уплотнительное кольцо
Да, я 30.07.2016 года уже изучил данный клапан
вроде бы его не нужно на герметик садить? там же резиновое колечко
нет, не нужно))), спустя время узнал, что клапан сам может потеть-течь-бежать маслом)))
вот морально готовлюсь и изыскиваю время чтобы его снять, разобрать (myvibe.ru/board/index.php…1437.0;attach=68854;image), прокладки поменять и радоваться
wish-russia.ru/repair/klapan%20VVTI.html
Качественные посты пишешь, мне нравится.
Спасибо, "я не волшебник, а только учусь". Drive2 мне помогает, почему бы и мне не быть полезным. Теоритических знаний не хватает, да недочеты и ошибки бывают. Будем нарабатывать.
В принципе, данные записи мне самому помогают анализировать.
Клапан почистил, фильтр клапана не разбирал?
Я его поменял 10.05, отдельную запись не делал, отписался в записи " Двигатель 1ZZ-FE, Toyota Voltz, 385rus72".
После замены фильтра есть разница?
Неа, не заметил, он относительно чистым был, но раз купил новый, то поменял, а старый промыл и в "закрома".
Ну ты блин даешь, я по твоим записям скоро стану профи по 1ZZ.молодец)))))
Спасибо! Это все мелочи)), у меня "родной" двиг клинанутый валяется, вот, думаю может получится починить при помощи myvibe.ru, drive2.ru и т.д.)))))
а почему бы и не починить?было бы желание, да финансы позволяли, а время всегда можно найти, эх жаль что ты в Тюмени, далековато, а то бы я с удовольствием, так сказать навязался))))) вот тебе ссылочки по дружески www.drive2.ru/l/701806/ вот еще www.drive2.ru/l/4062246863888522575/ и еще www.drive2.ru/l/4664305/ и контрольный)))www.drive2.ru/l/4899916394579244622/
Спасибо, почитаю, сразу отмечу, мне гильзовать его надо, задиры в 1 цилиндре.
ок
alexuum
