Оптика v2

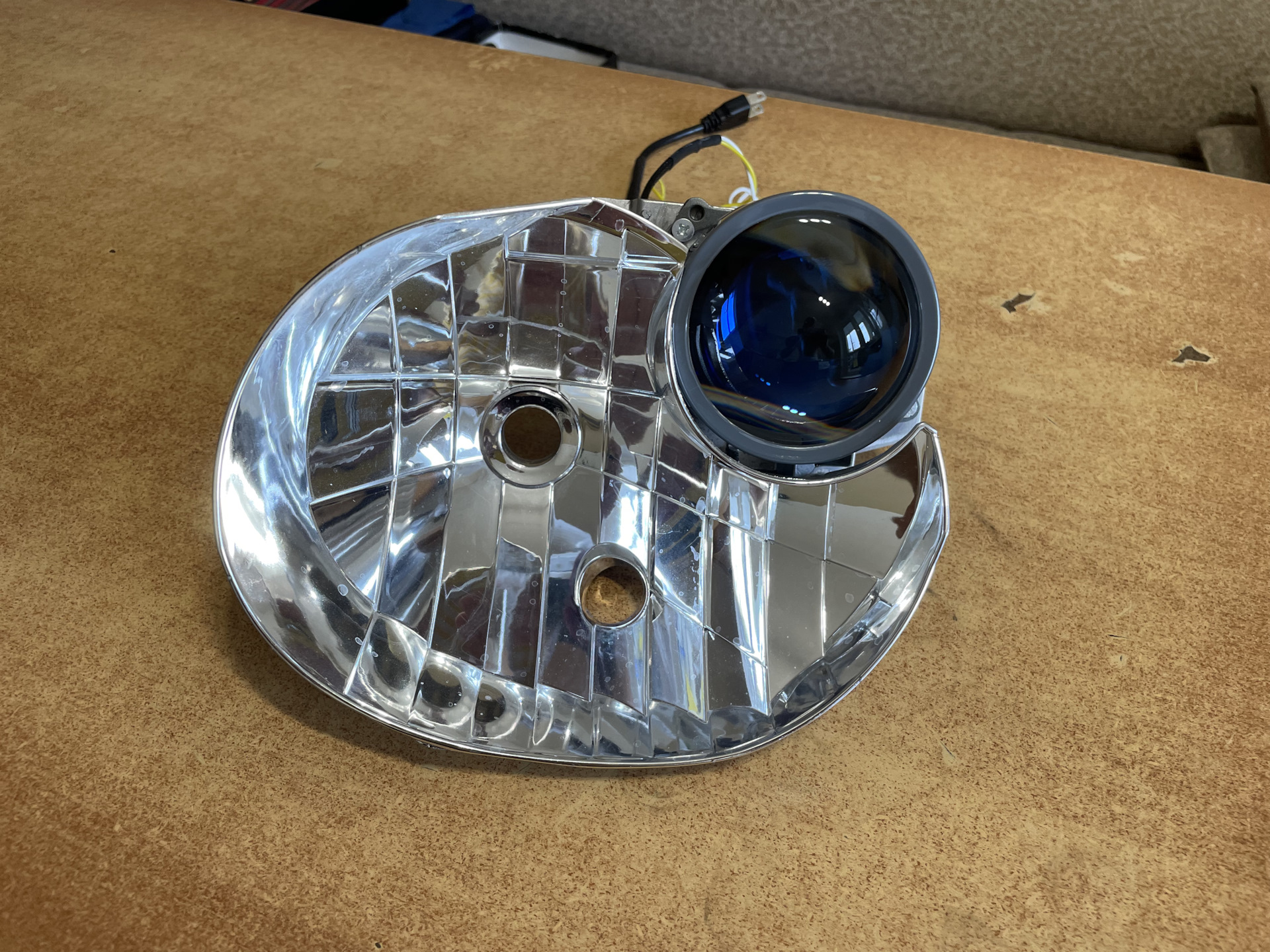

Первая проба пера по интеграции светодиодных модулей была сделана в отражатель дальнего

Это сильно бросалось в глаза.

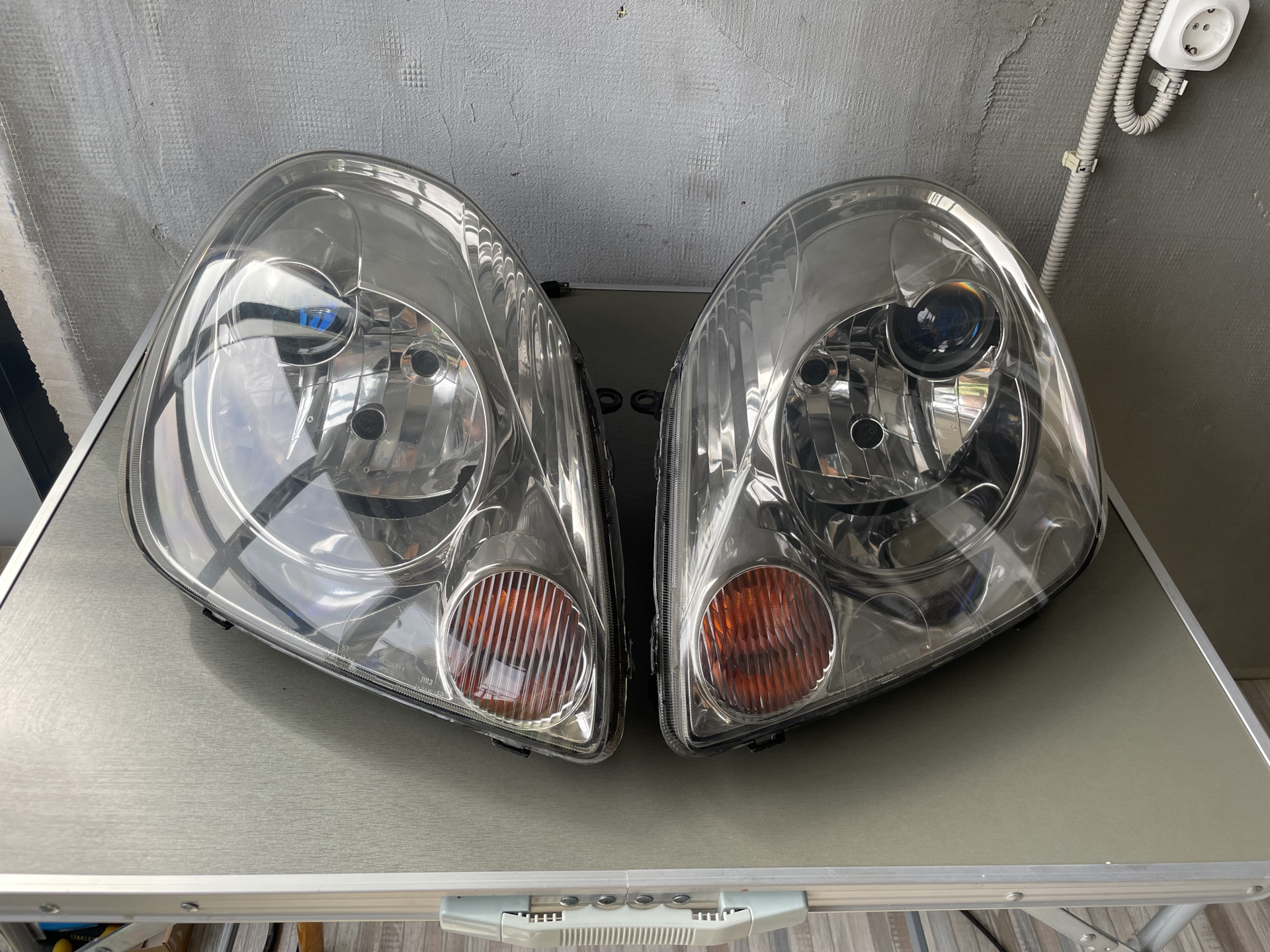

Поэтому хотелось сделать «стоковый» вид.

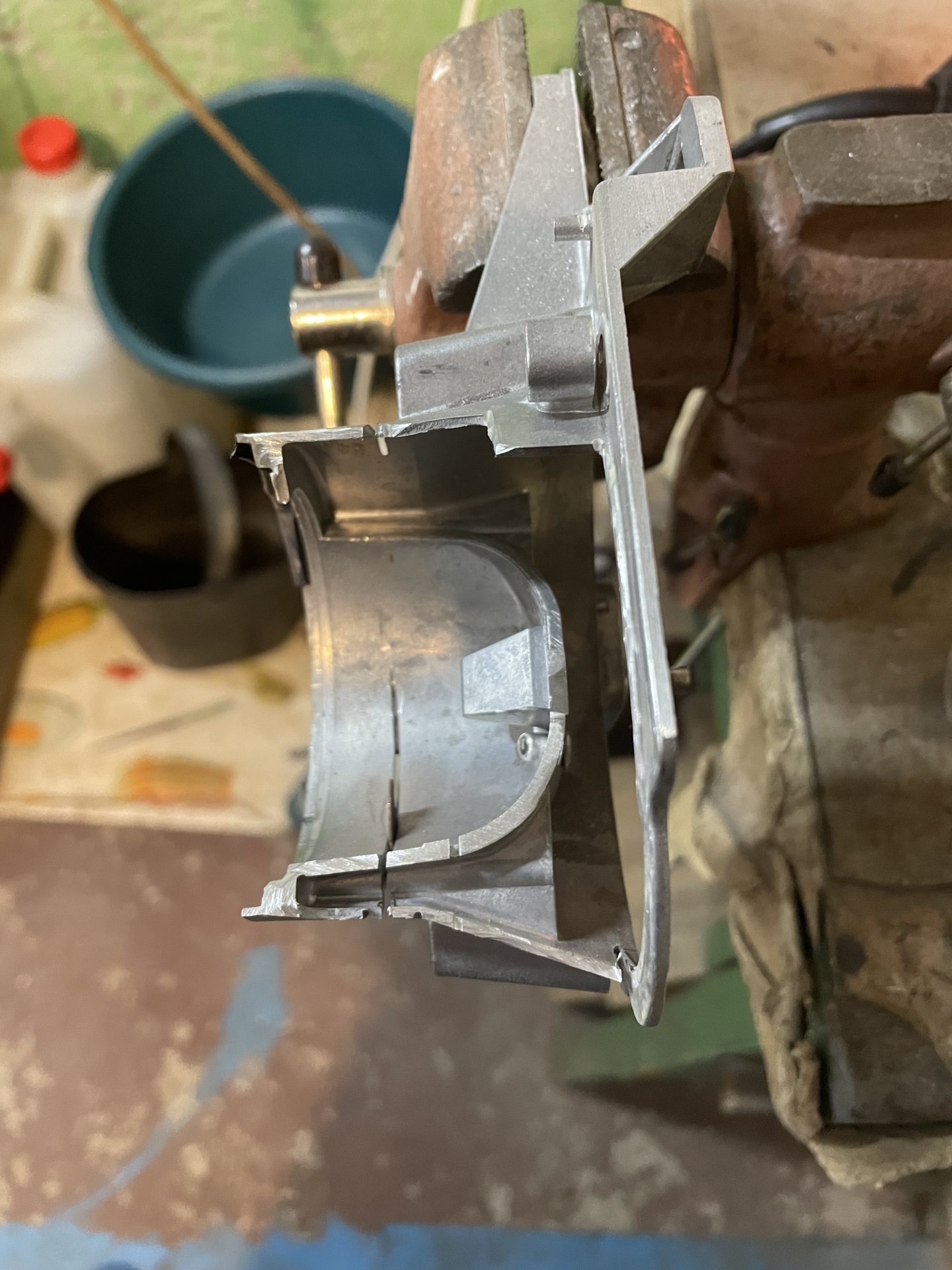

На практике это сделать не так просто, поскольку корпус линзы в нашей фаре является одной литой деталью вместе с креплениями/регулировками фары.

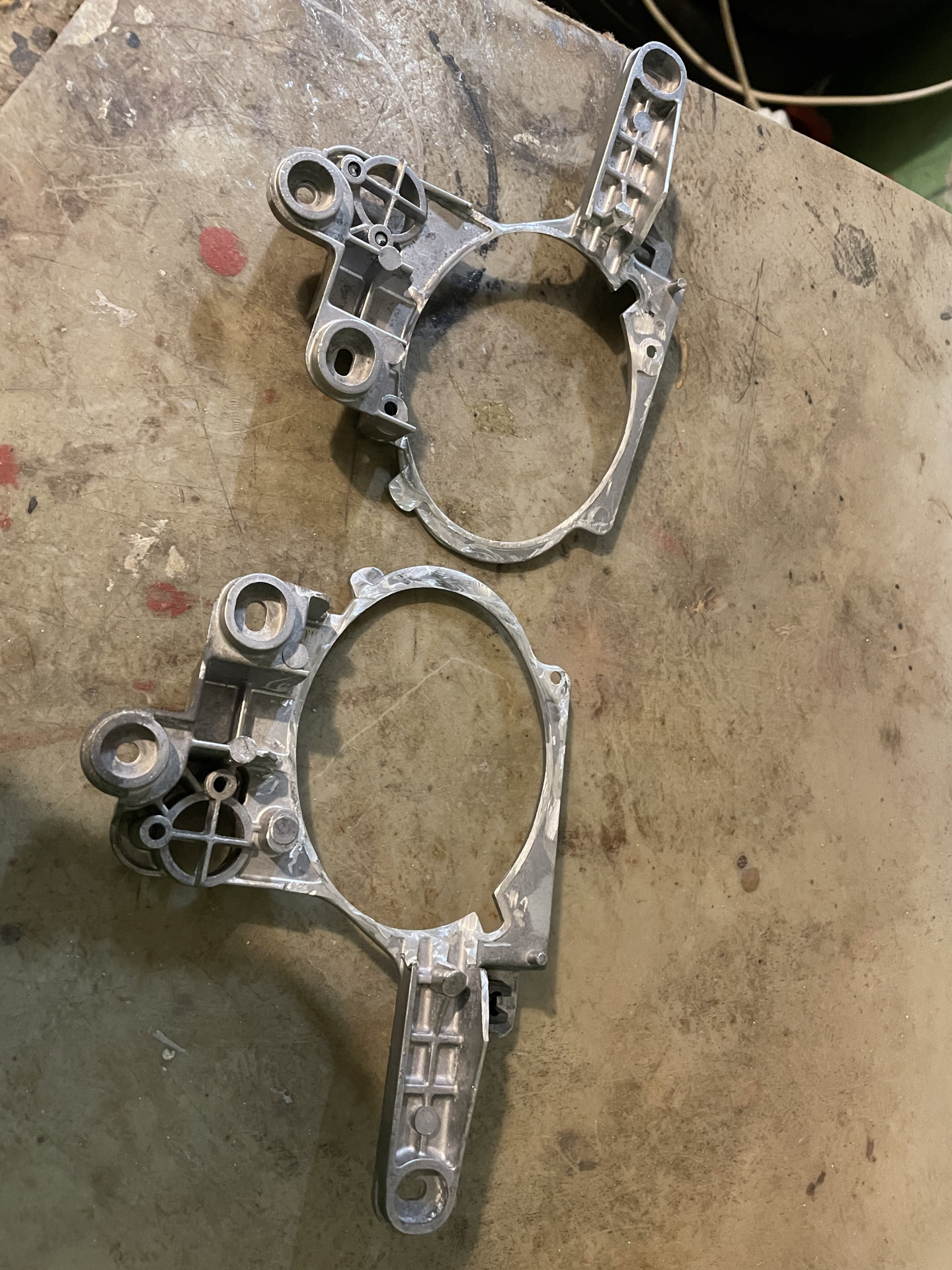

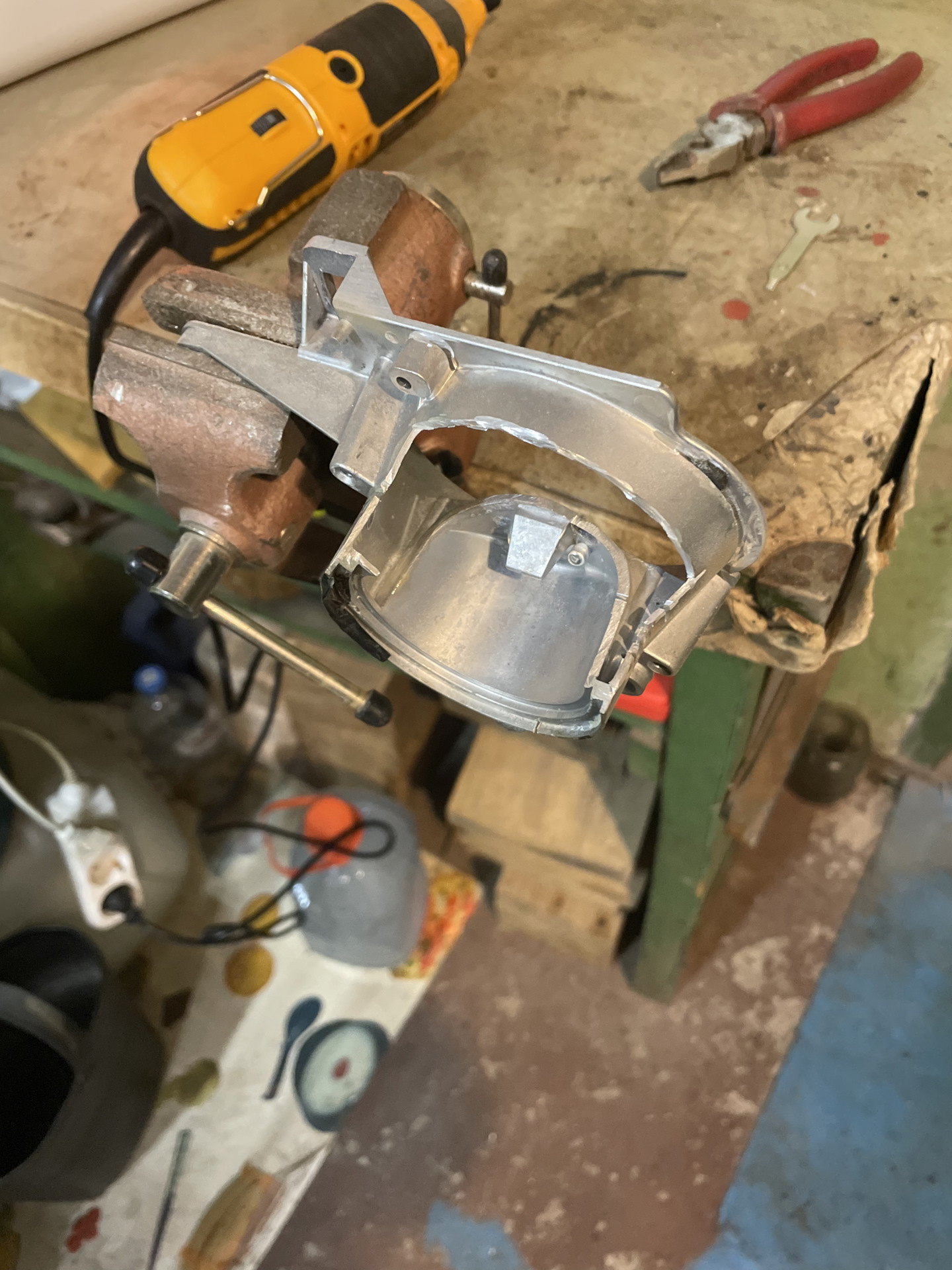

Для того, чтоб прикрутить новую линзу спиливаем корпус линзы до плоского кольца.

Далее дело было за выбором линз, которые влезут.

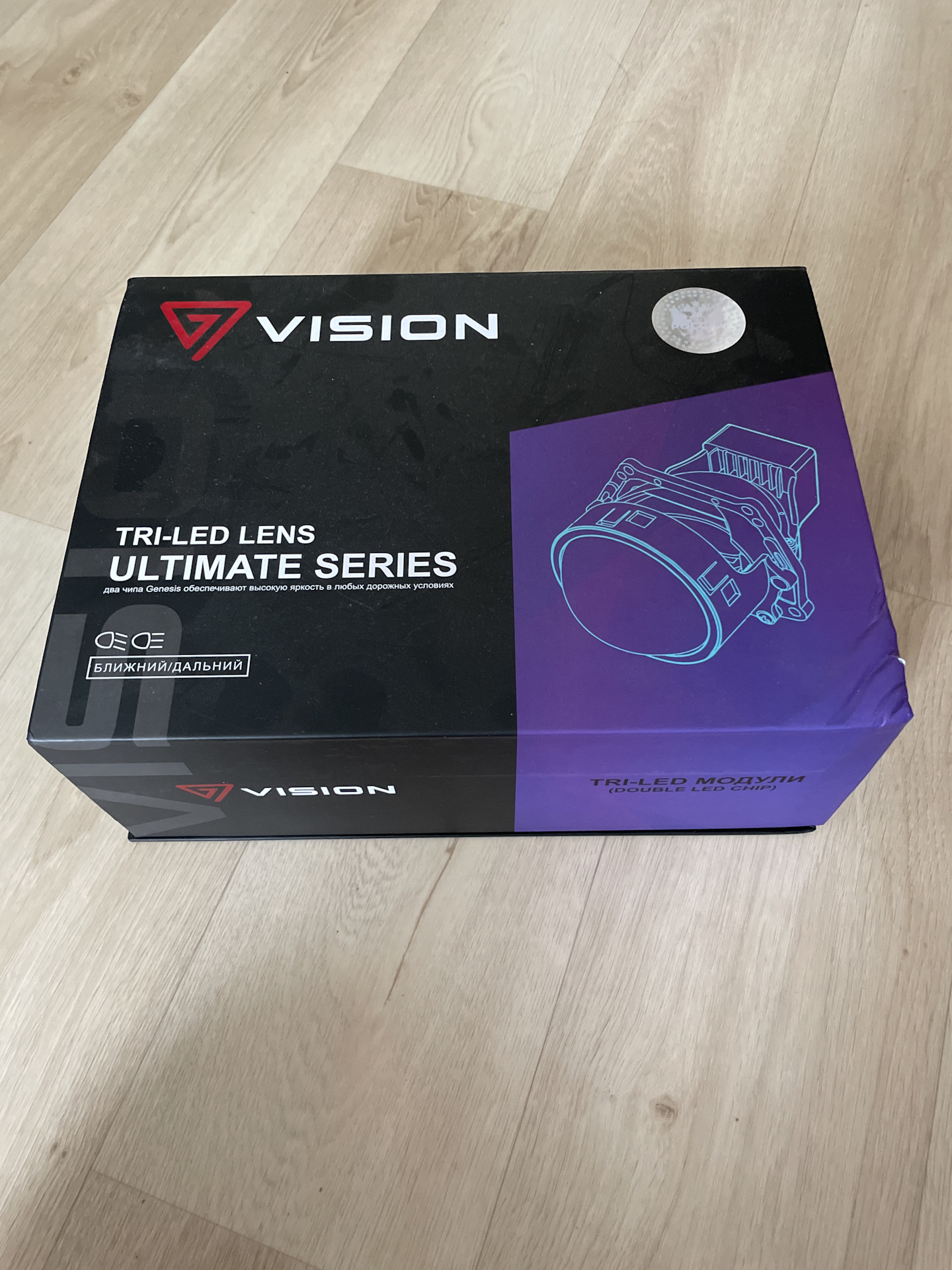

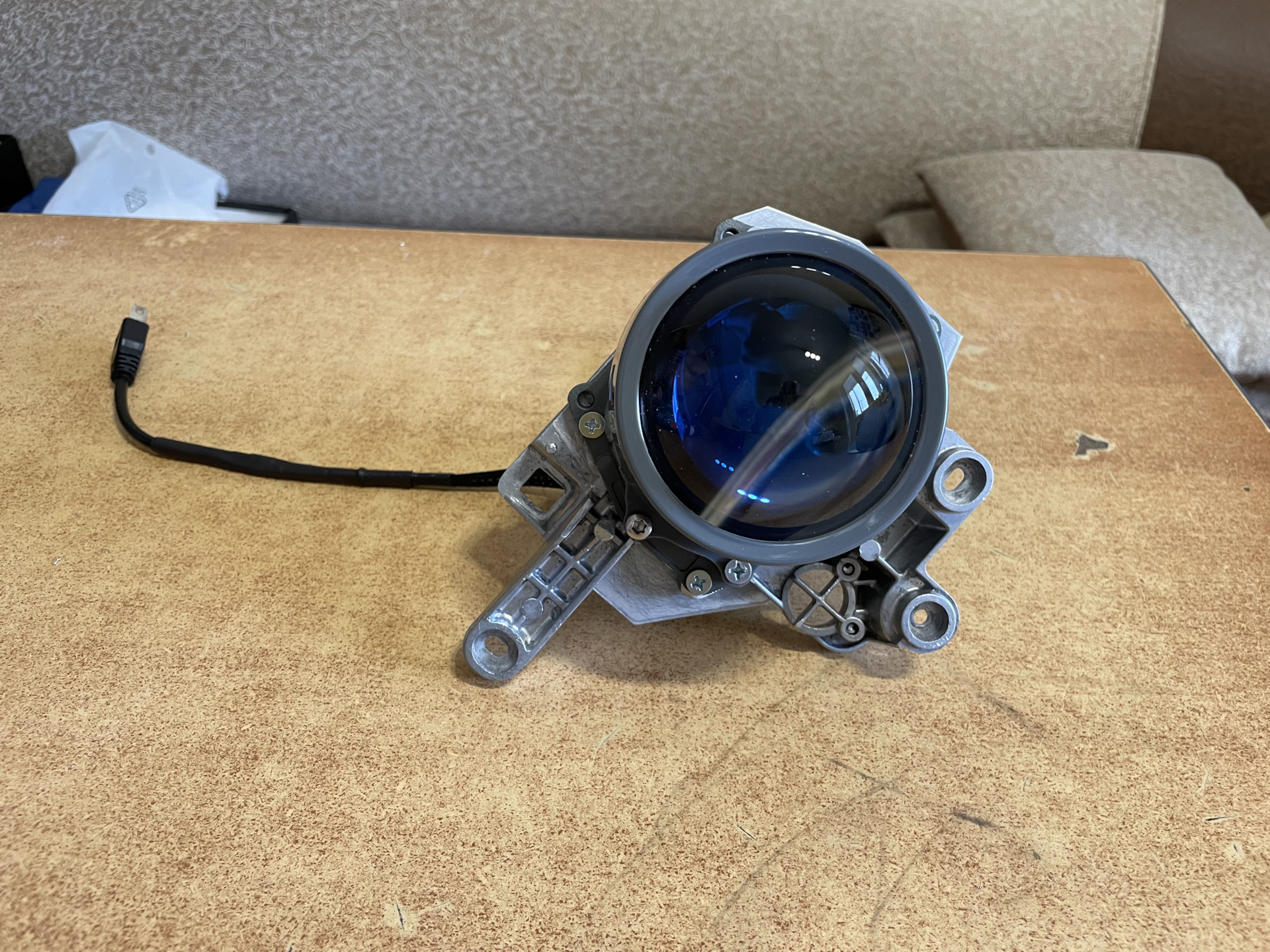

В итоге остановился на линзах
Vision Tri-led Ultimate series

Подкупила подходящая форма — кулер находится ровно за линзой в одной плоскости с ней. Таким образом она повторяет форму галогеновой родной линзы. Также на выбор повлияло наличие термоконтроля, чтоб чип не сдох от перегрева.

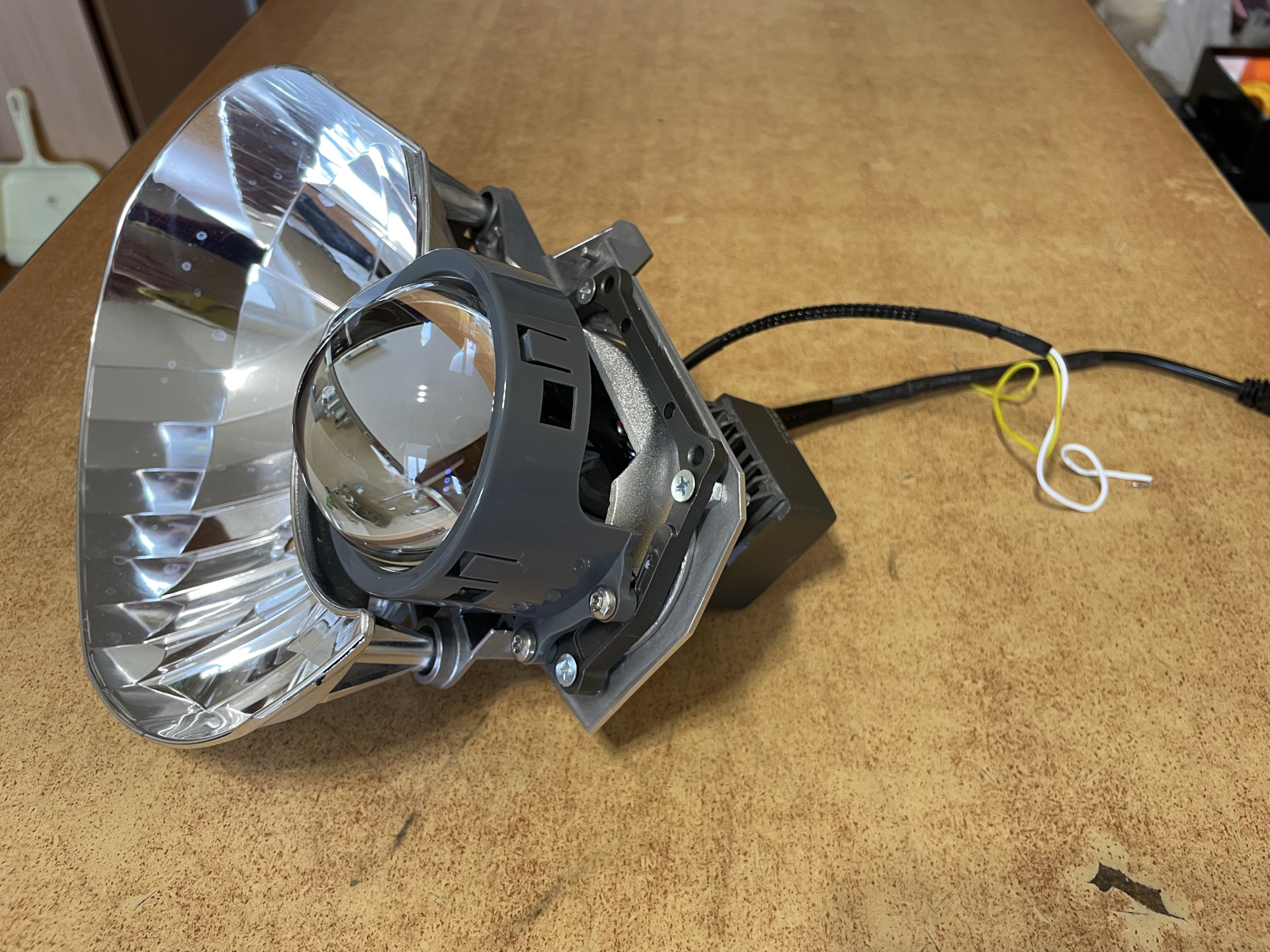

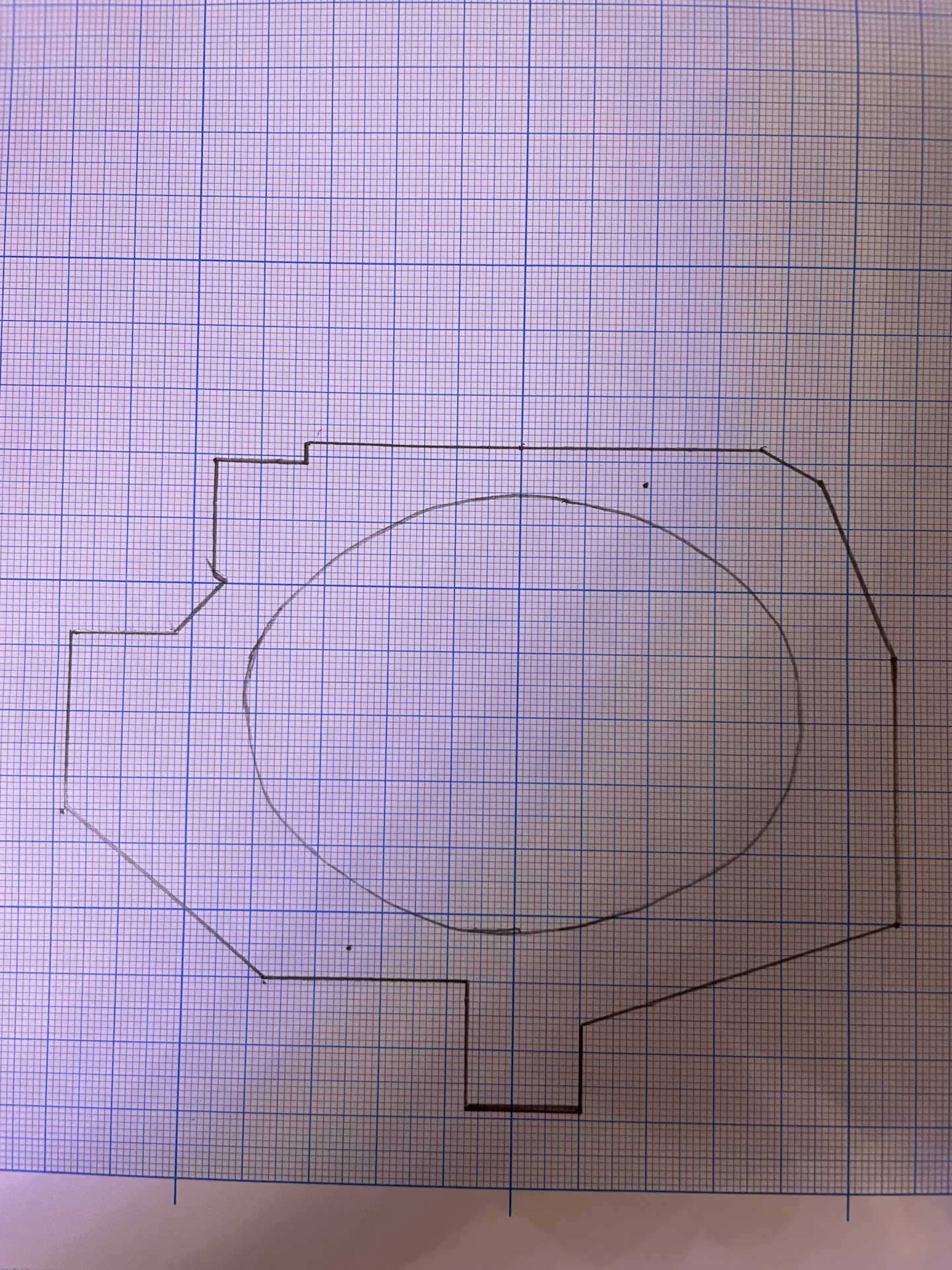

Чтоб закрепить новую линзу воспользовался схемой переходной рамки от Sf-tor, доработав под свою линзу

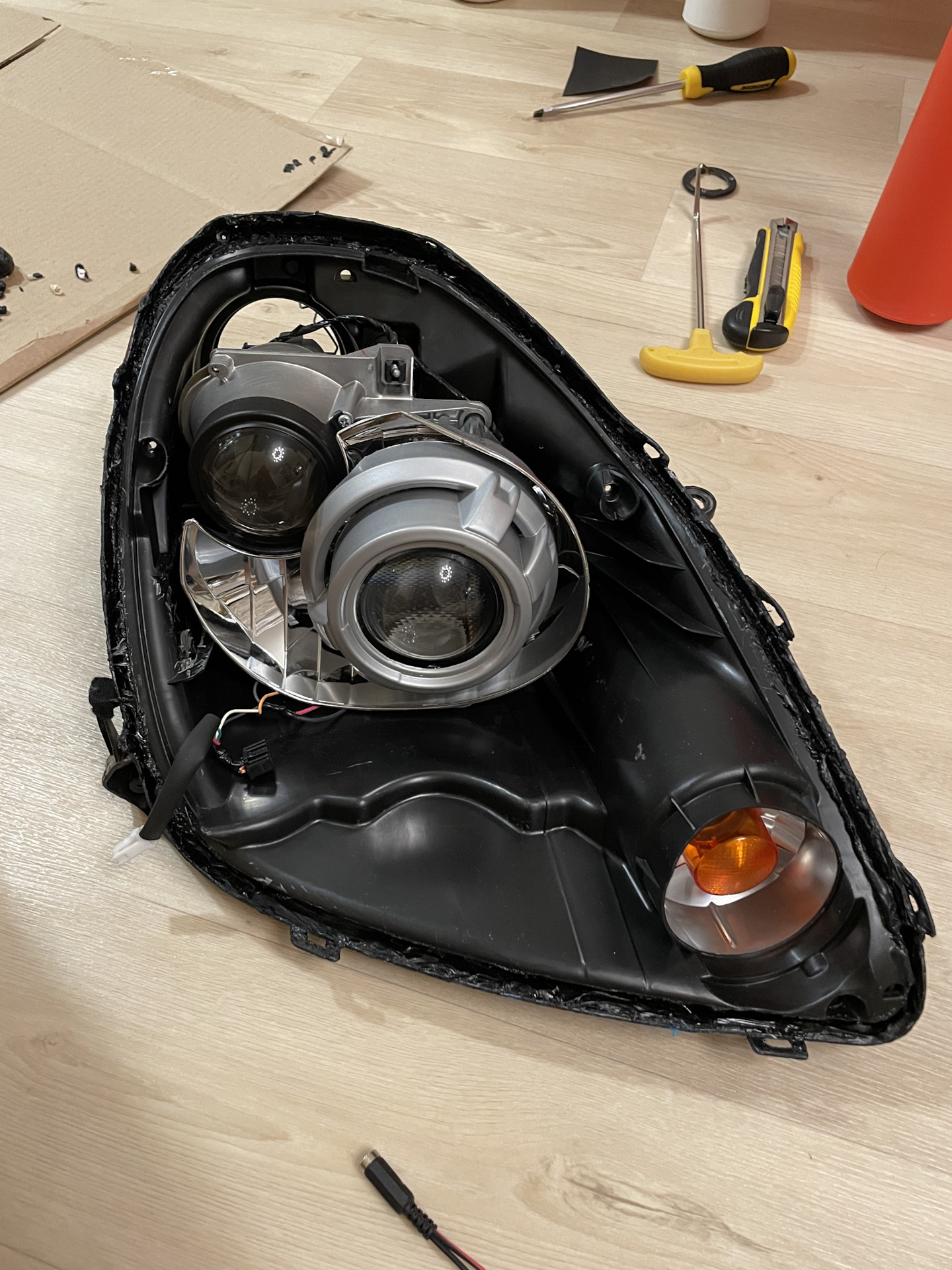

Не обошлось без напильника при примерке отражателя дальнего и маски фары

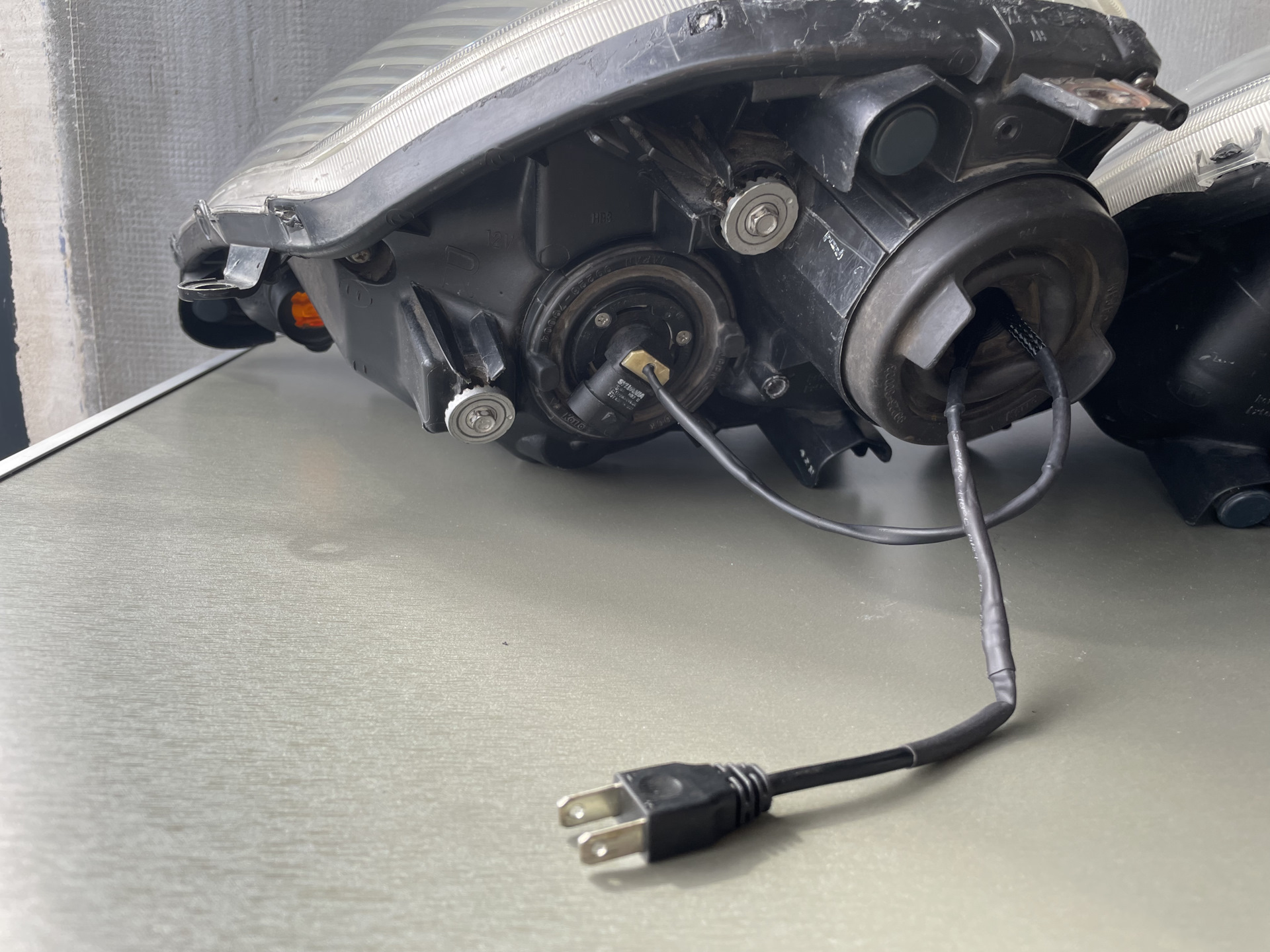

Вывел разъемы ближнего и дальнего ( через цоколь лампы) наружу к штатной проводке

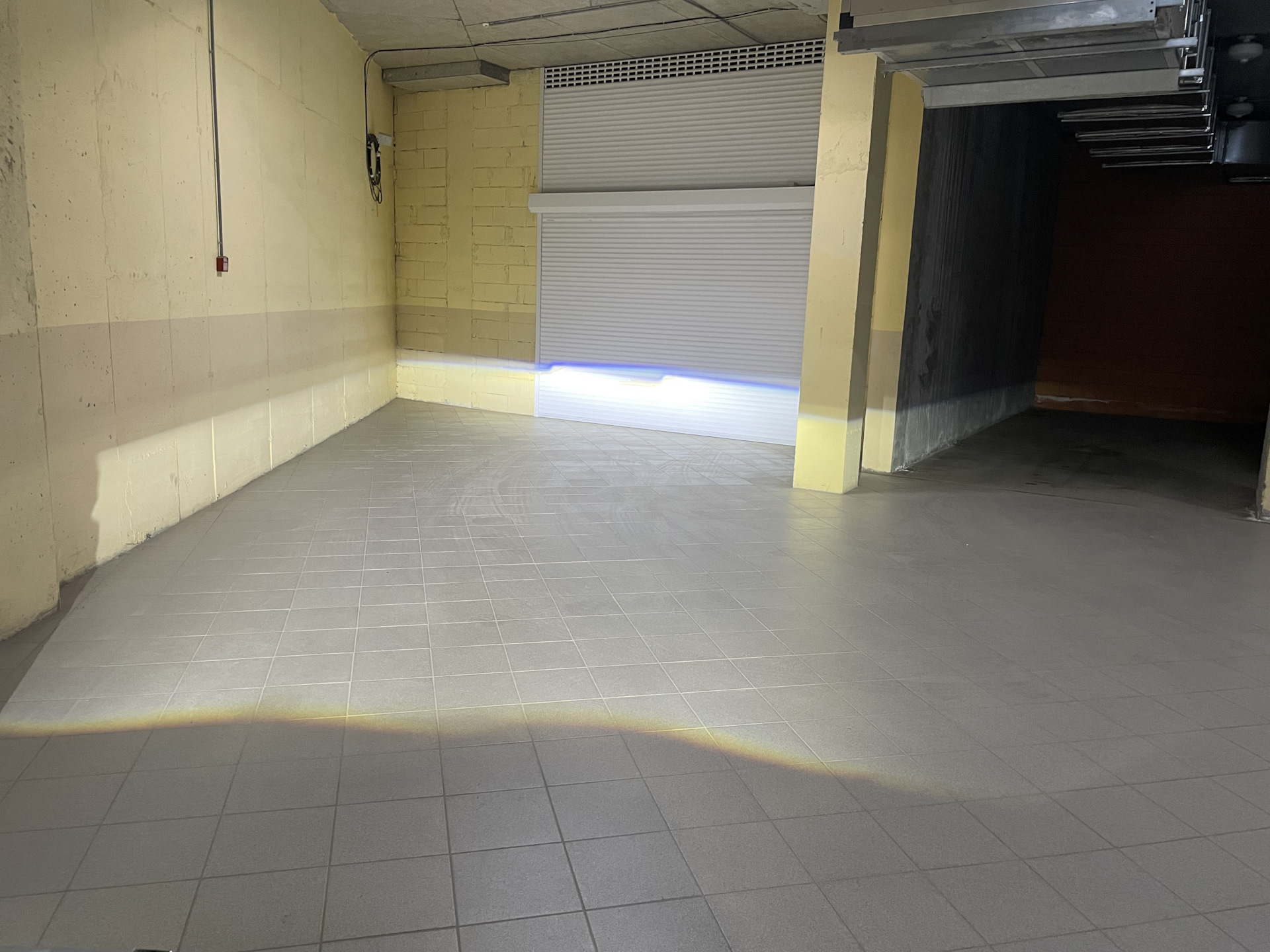

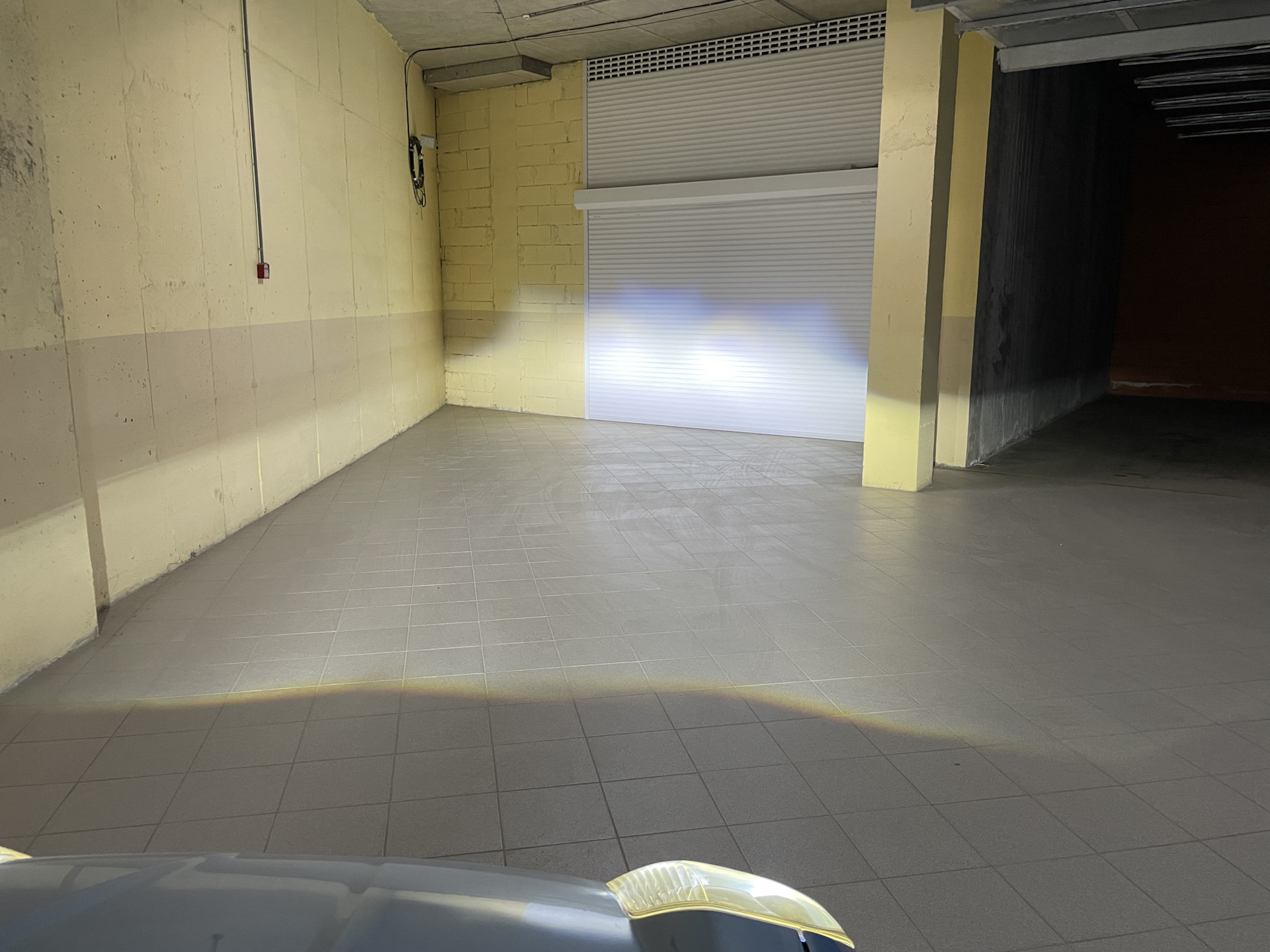

Итого получаем очень яркий свет ( на мой взгляд даже чересчур), который не сравнить с галогеном
