Всем доброго дня.
Как вы поняли решил я заморочиться и поставить ambient в дверной декор.
Убил на эту идею порядка 4-х недель не считая ожидания доставки ленты.
К сути:
Прочитал на драйве кучу борт журналов и приступил к реализации.
Были закуплены
Лента с Али 131,03 руб. -70％ | 12 В, 24 В постоянного тока, гибкий светодиодный светильник Weiche COB, точечный светильник, 384 светодиодов, гибкий ФОБ, светодиодный светильник RA90, теплый, естественный, прохладный, бесшумный
a.aliexpress.com/_AoYOYl
Провода 5м 0.5 мм2
Фишки чтоб отсоединять ленту
Стабилизаторы напряжения L7812CV — 4шт
Дверные клипсы H&Q 70203043 20шт на всякий случай.
Пины N90764701 — 10шт чуток с запасом
Ну понеслась
Снял карты передние, снял декор

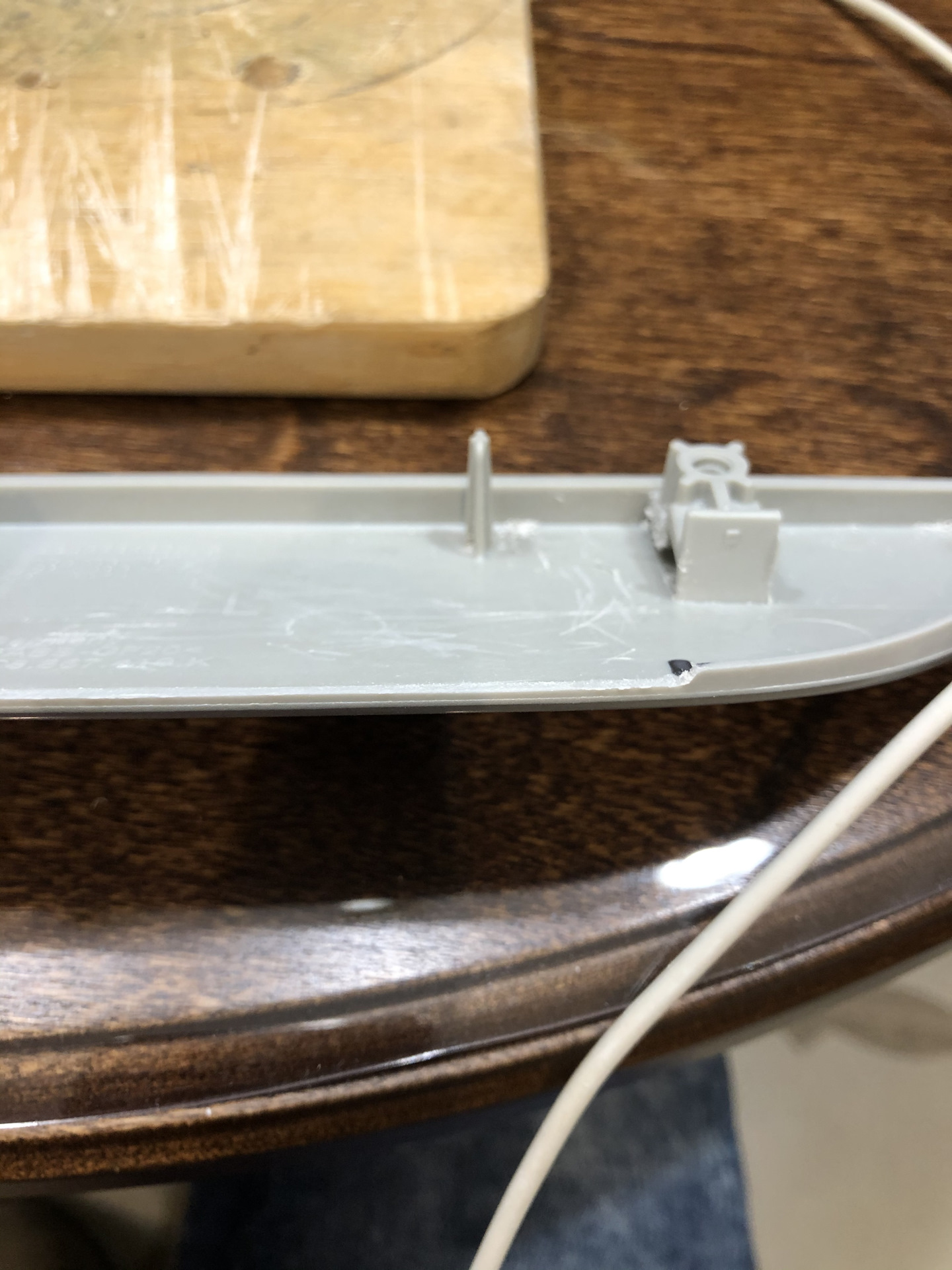

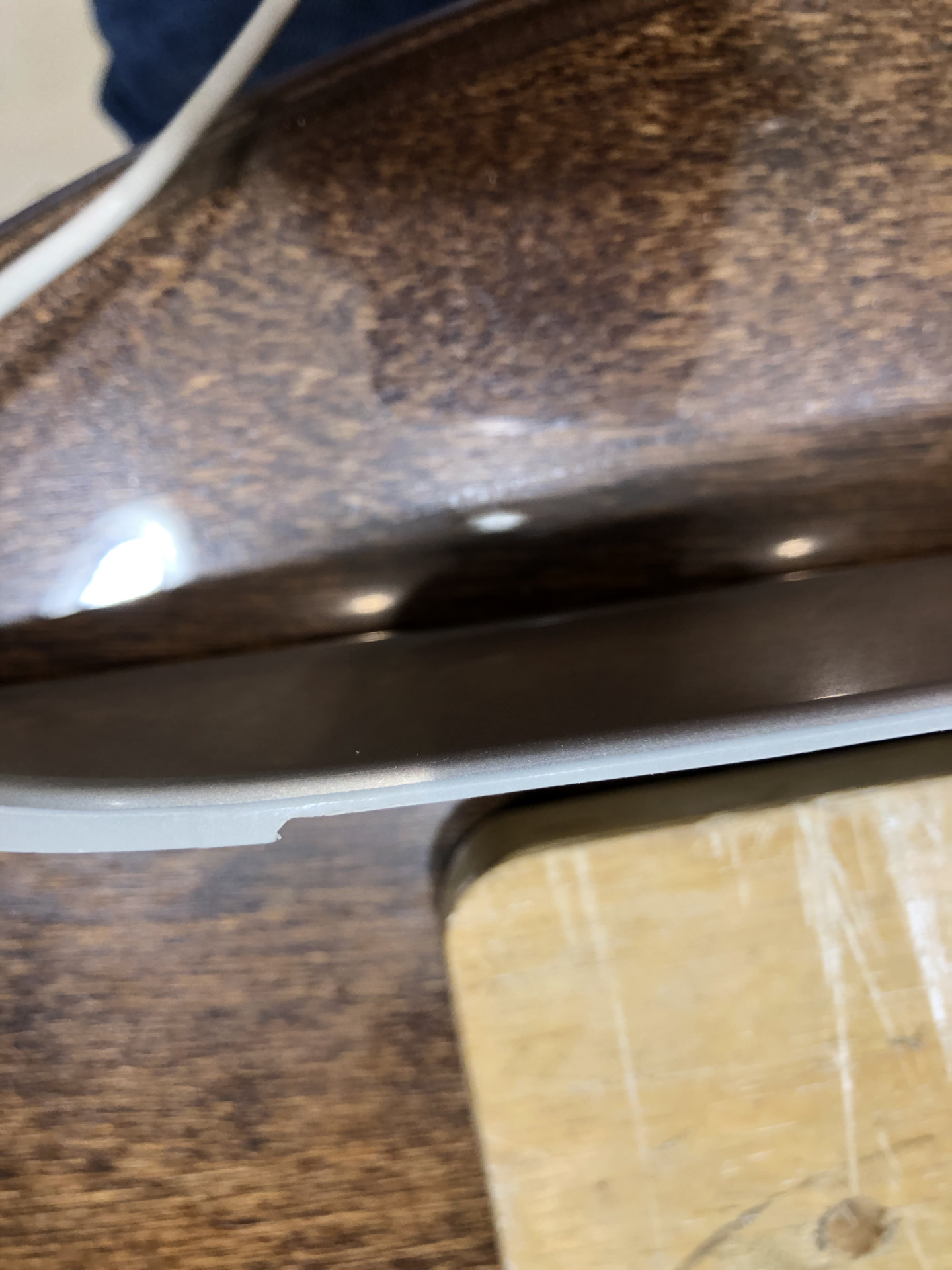

Отпилил напильником все лишнее

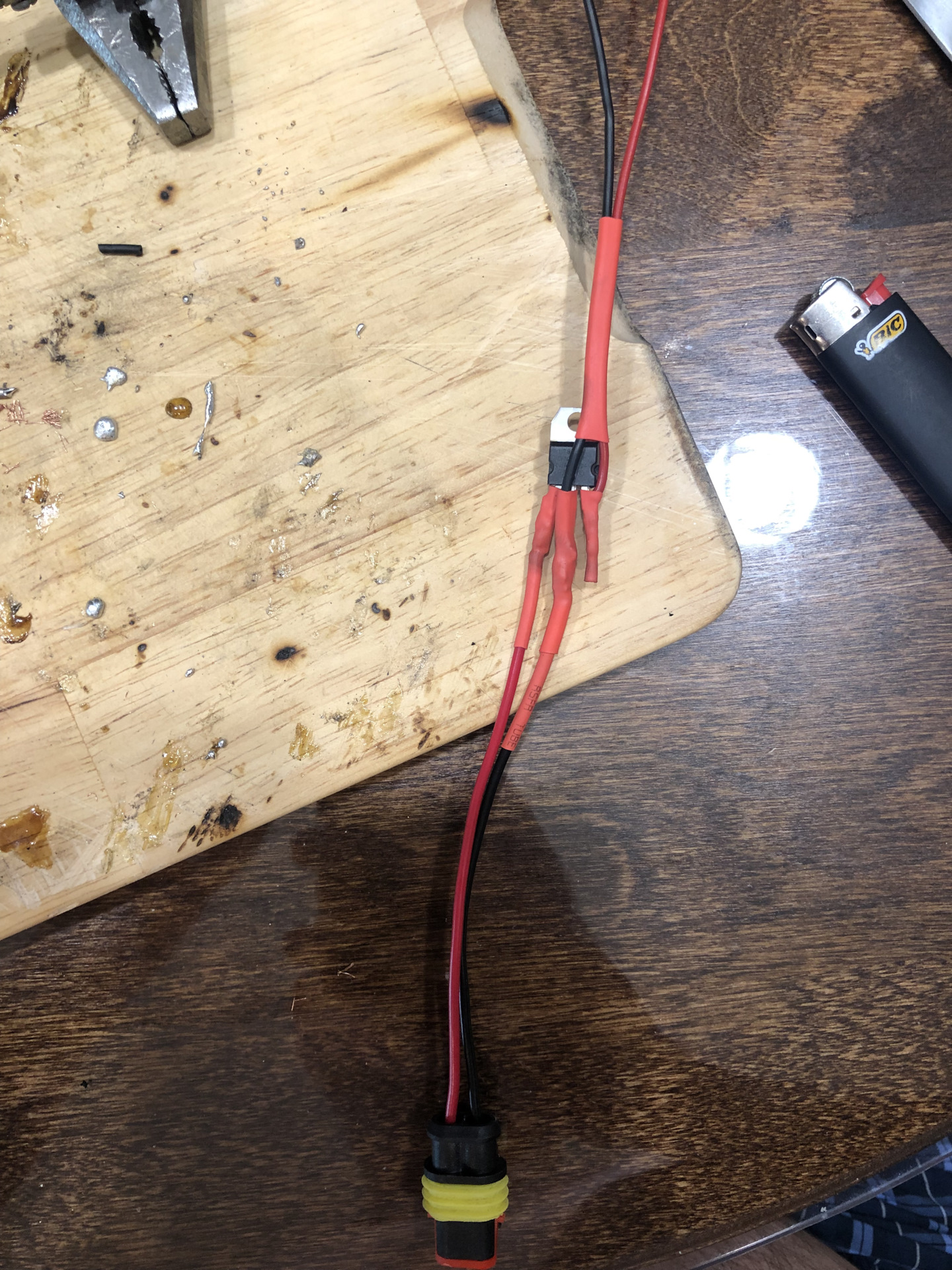

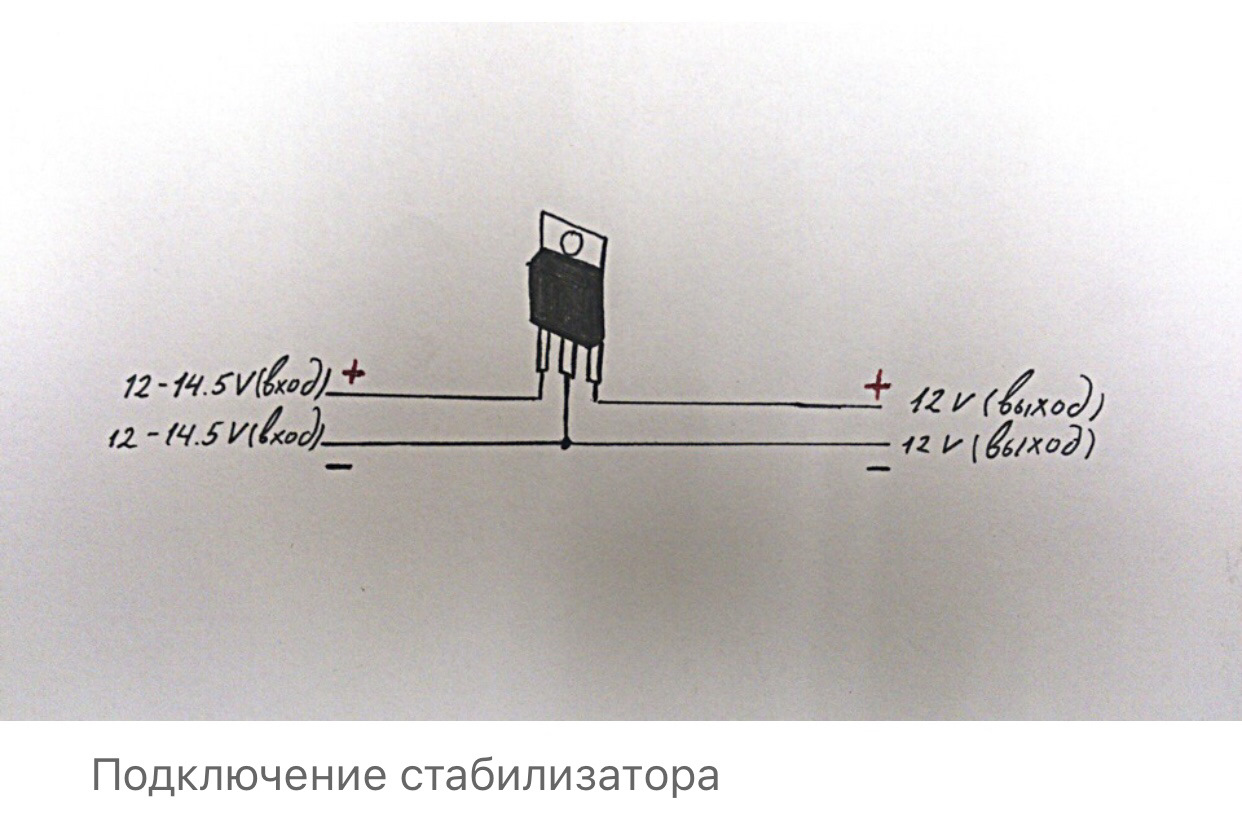

Далее приклеил ленту нарастил провода припаял стабилизатор, фишку и готово)

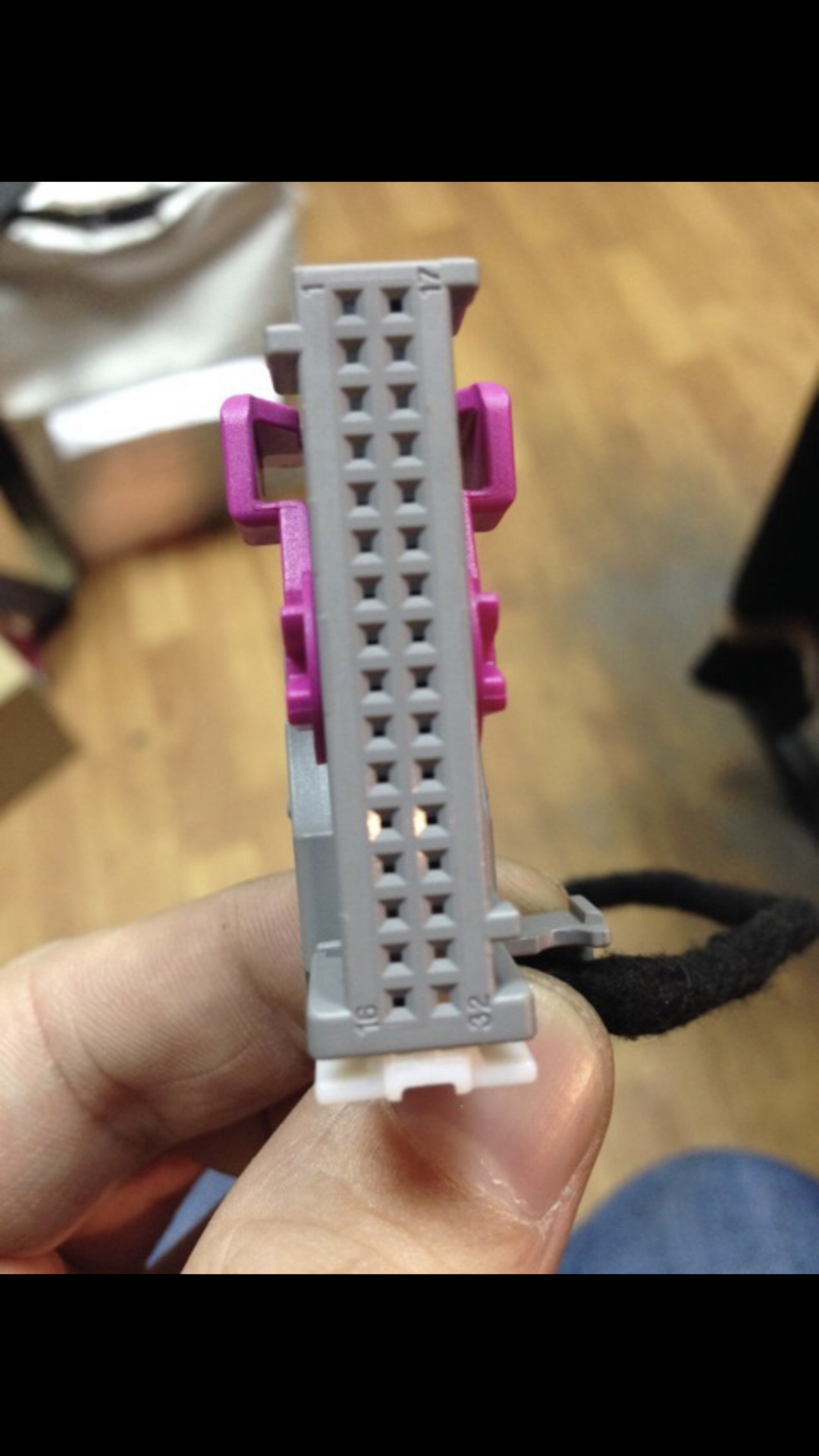

Далее провода протягиваем по дверной карте по штатной проводке и дотягиваем до 32-х пинового разъёма ставим купленные клеммы на провода и вставляем + 17 пин — 19 пин

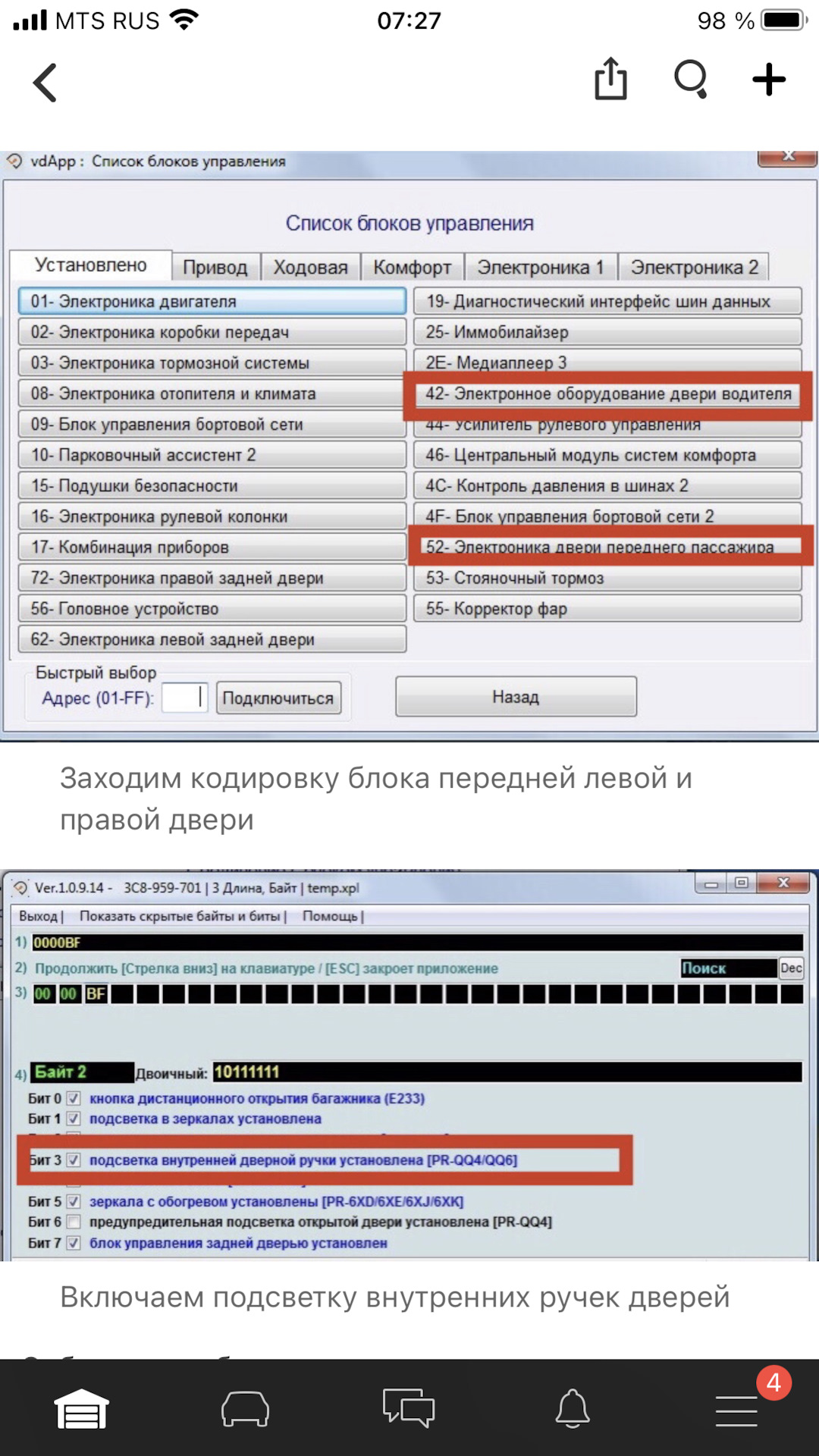

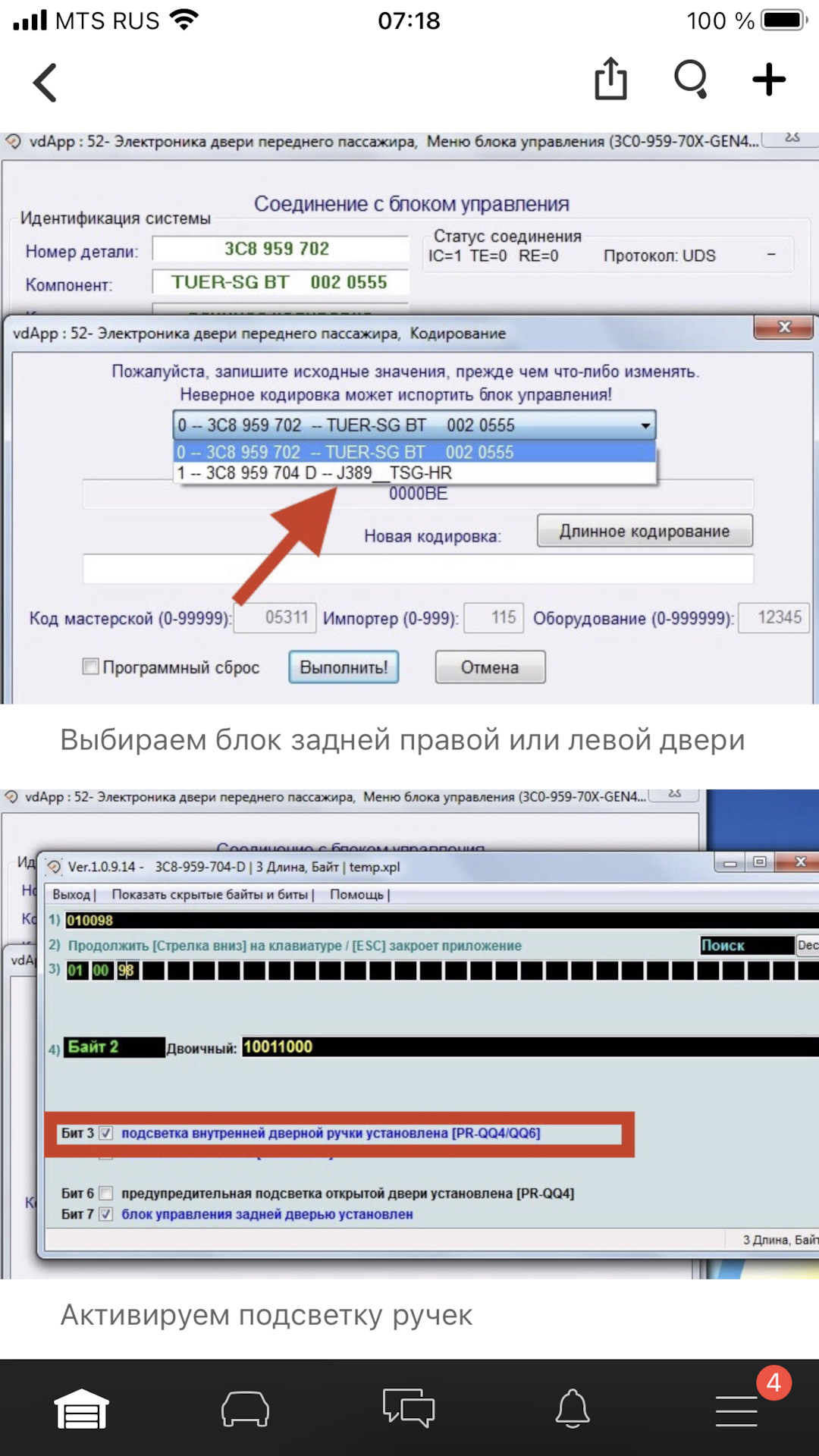

Далее берём Васю и активируем подсветку, имея Vag can pro я смог активировать только передние двери, а задние не открывает. Короче Васей проще, благо есть друзья)
С задними дверьми примерно все тоже самое,

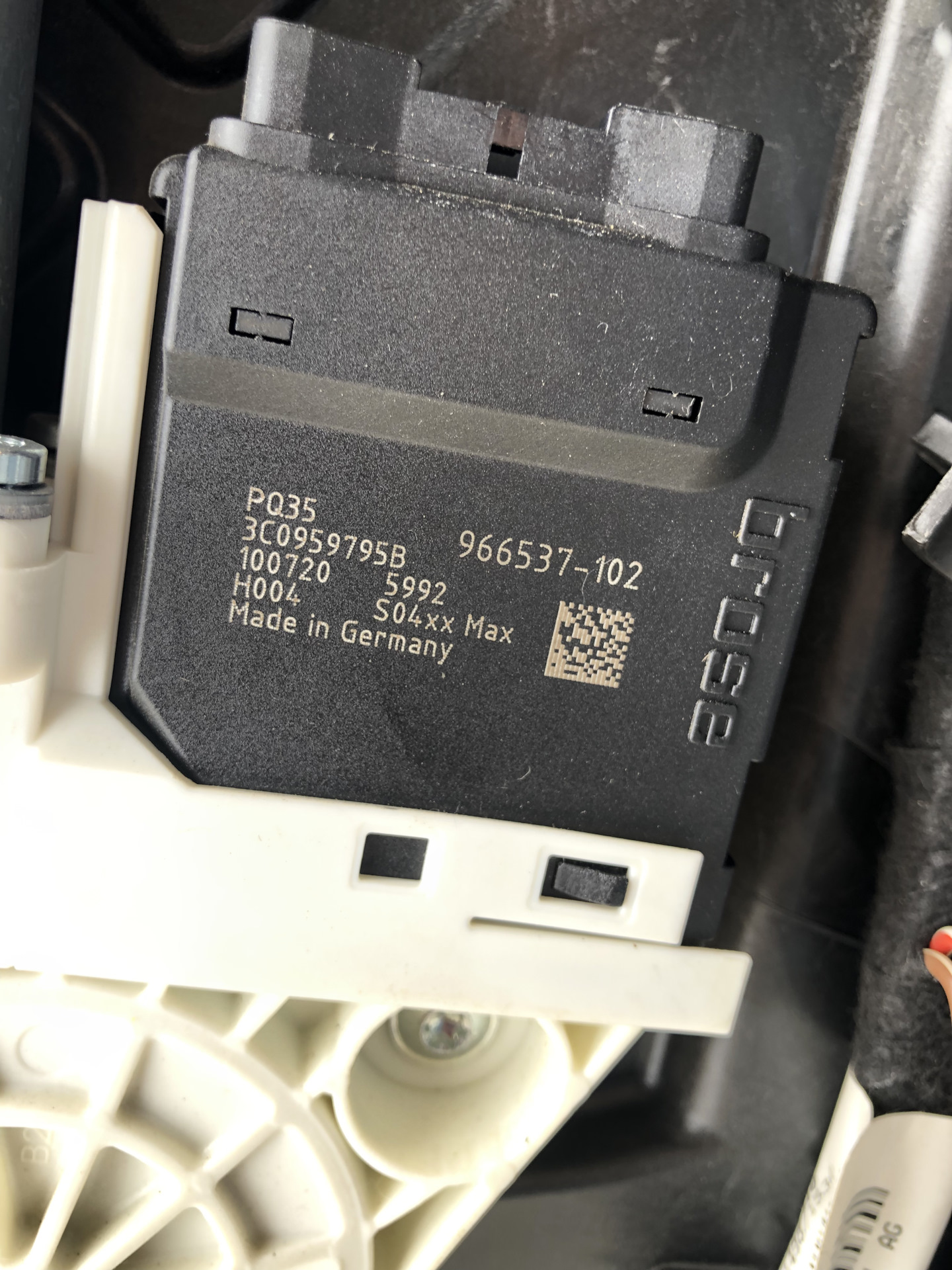

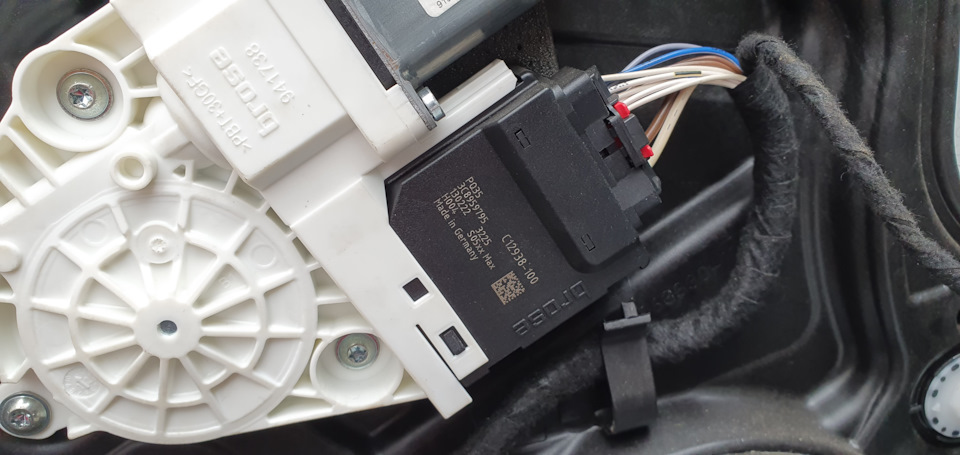

Имея блок с приставкой MAX подключение простое только через стабилизатор, это на рестайлингах есть проблемы с подключением т.к блоки с приставкой MIN отрубают подсветку из-за большого потребления, поэтому схема подключения на них иная.

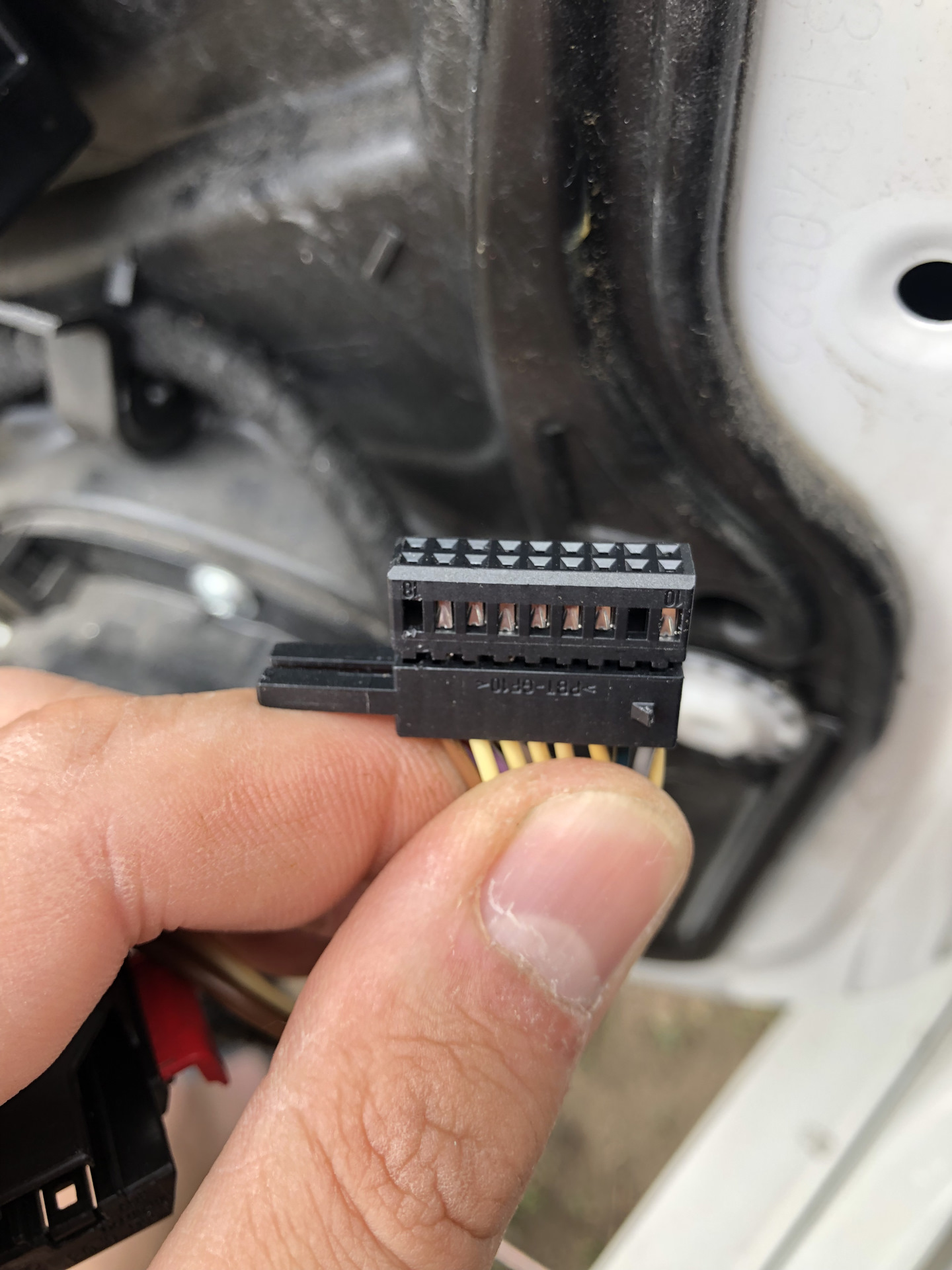

Подключение к разъёму
+ 4 пин — 18 пин

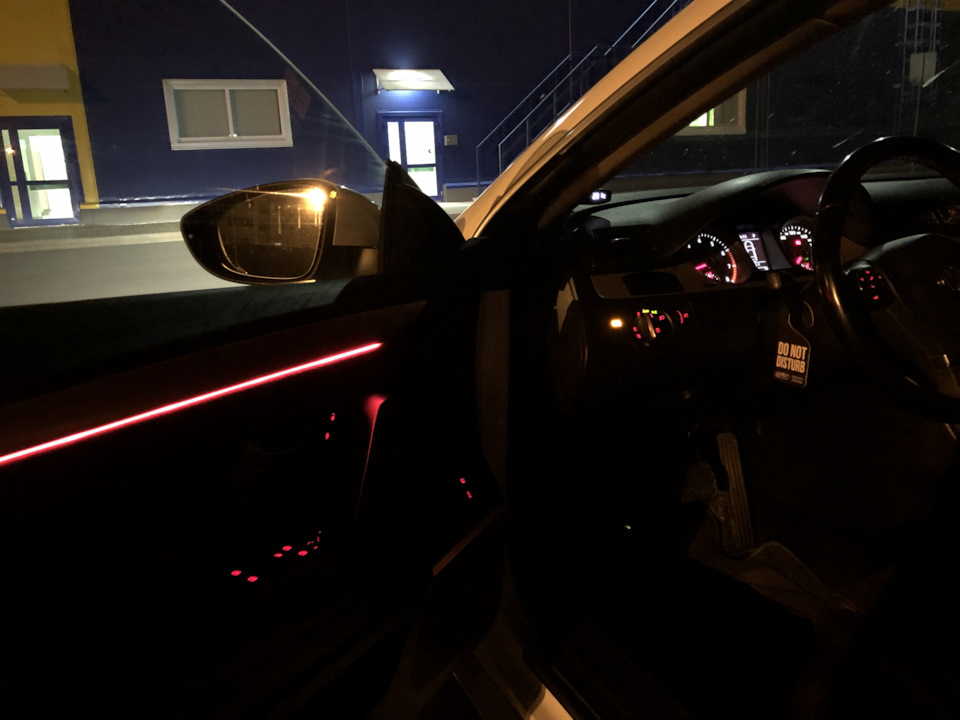

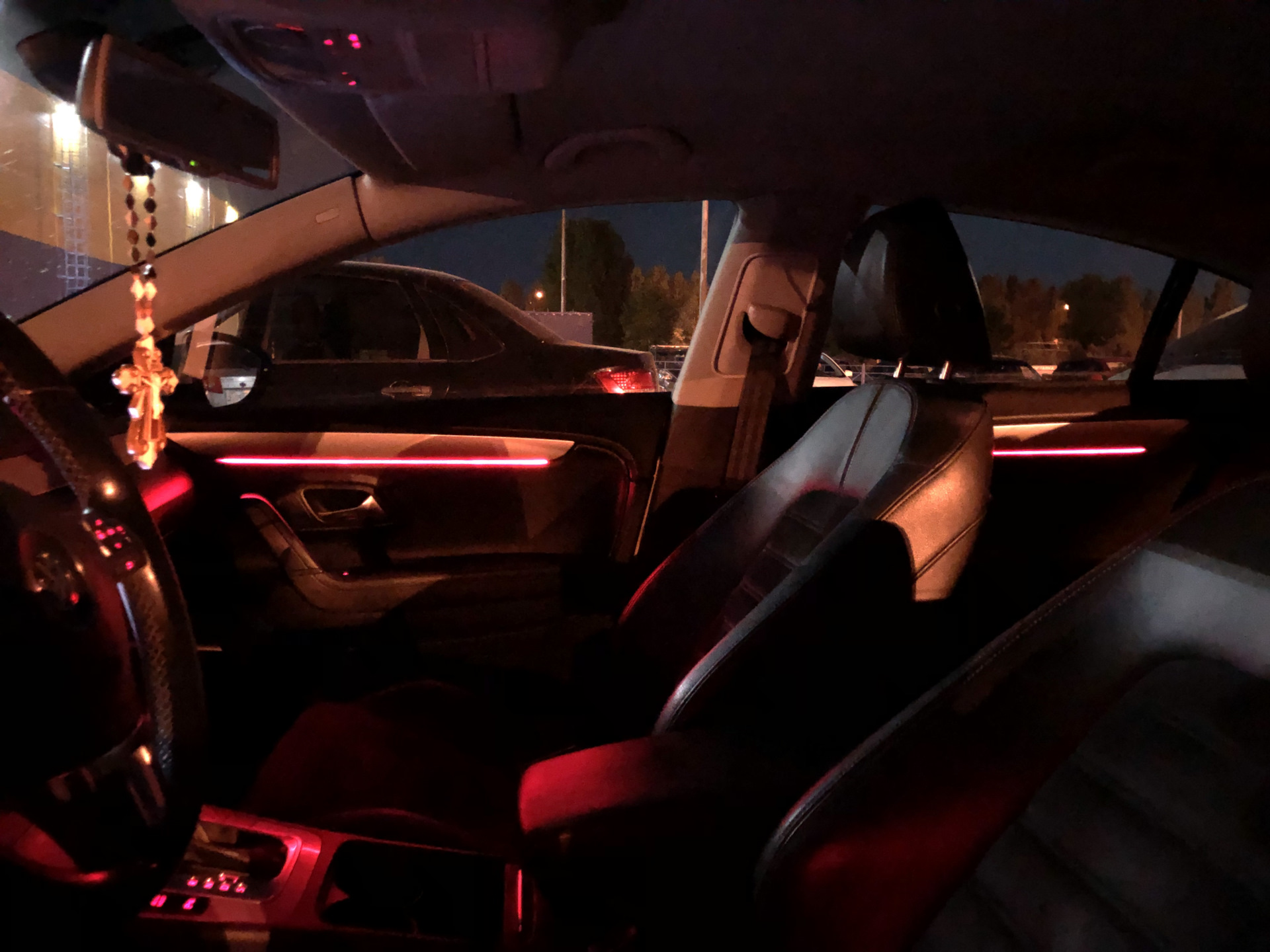

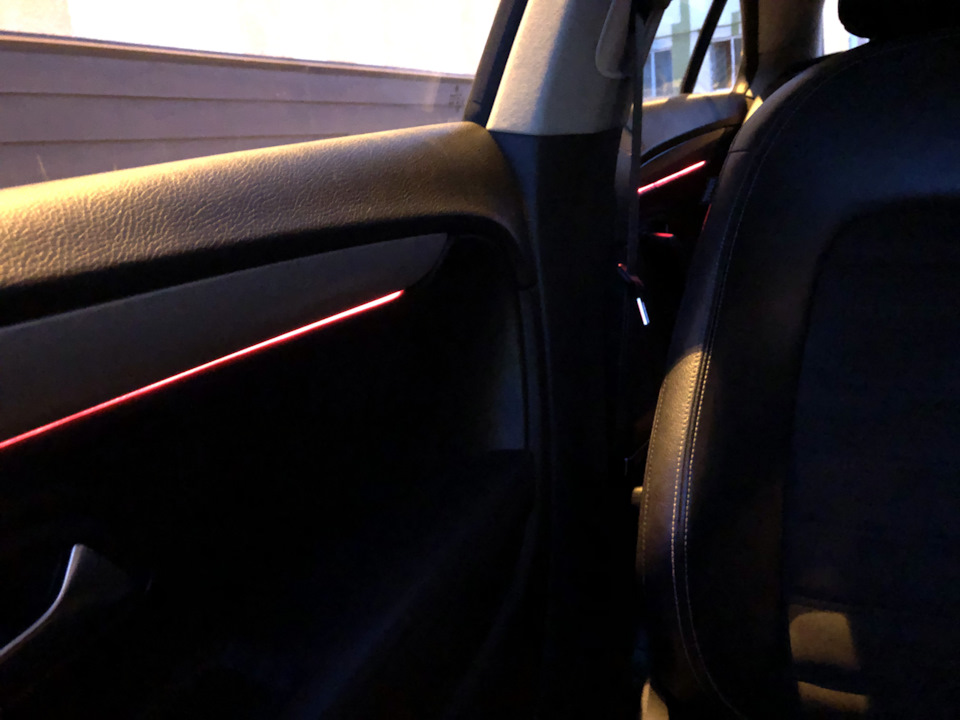

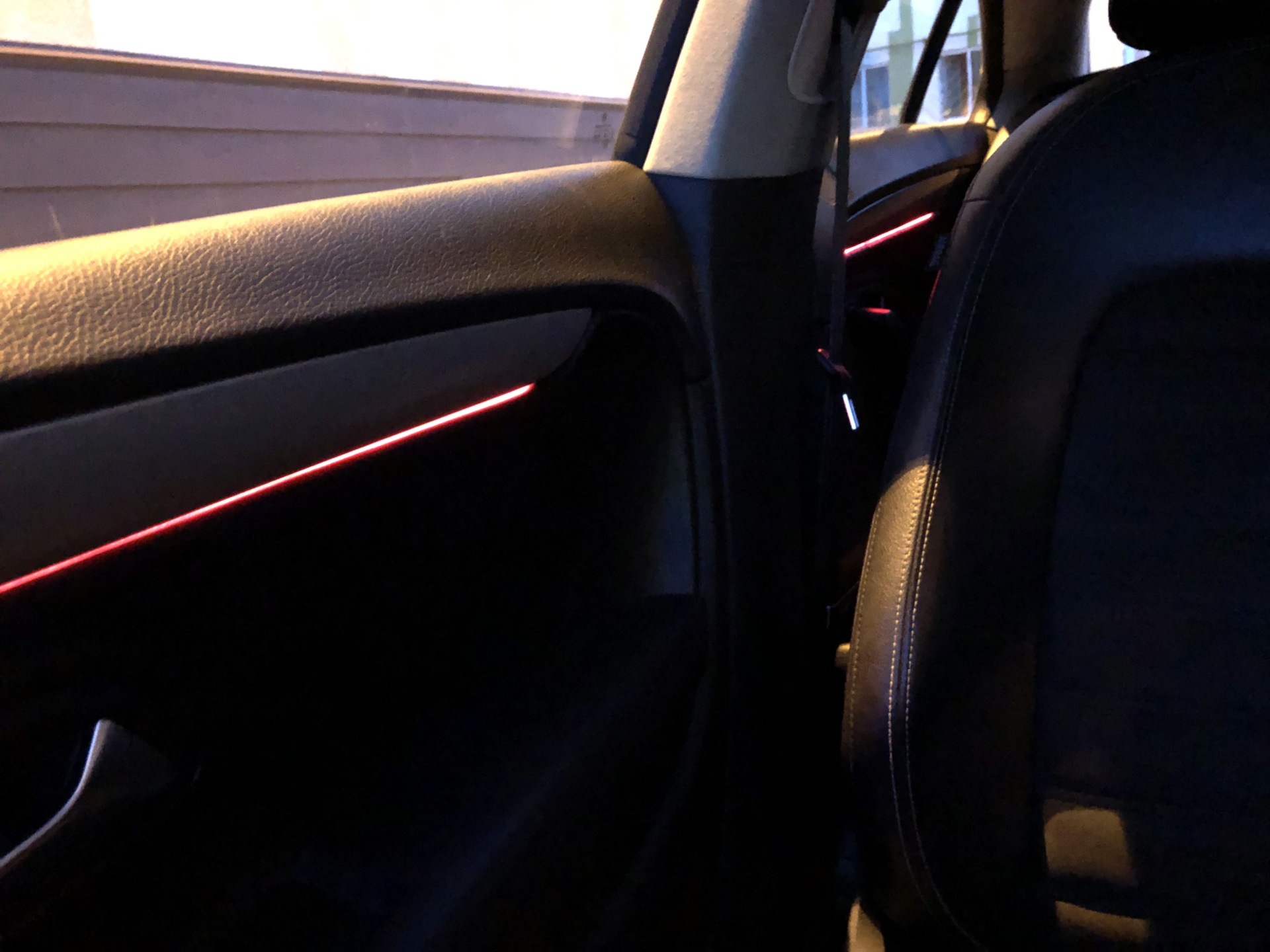

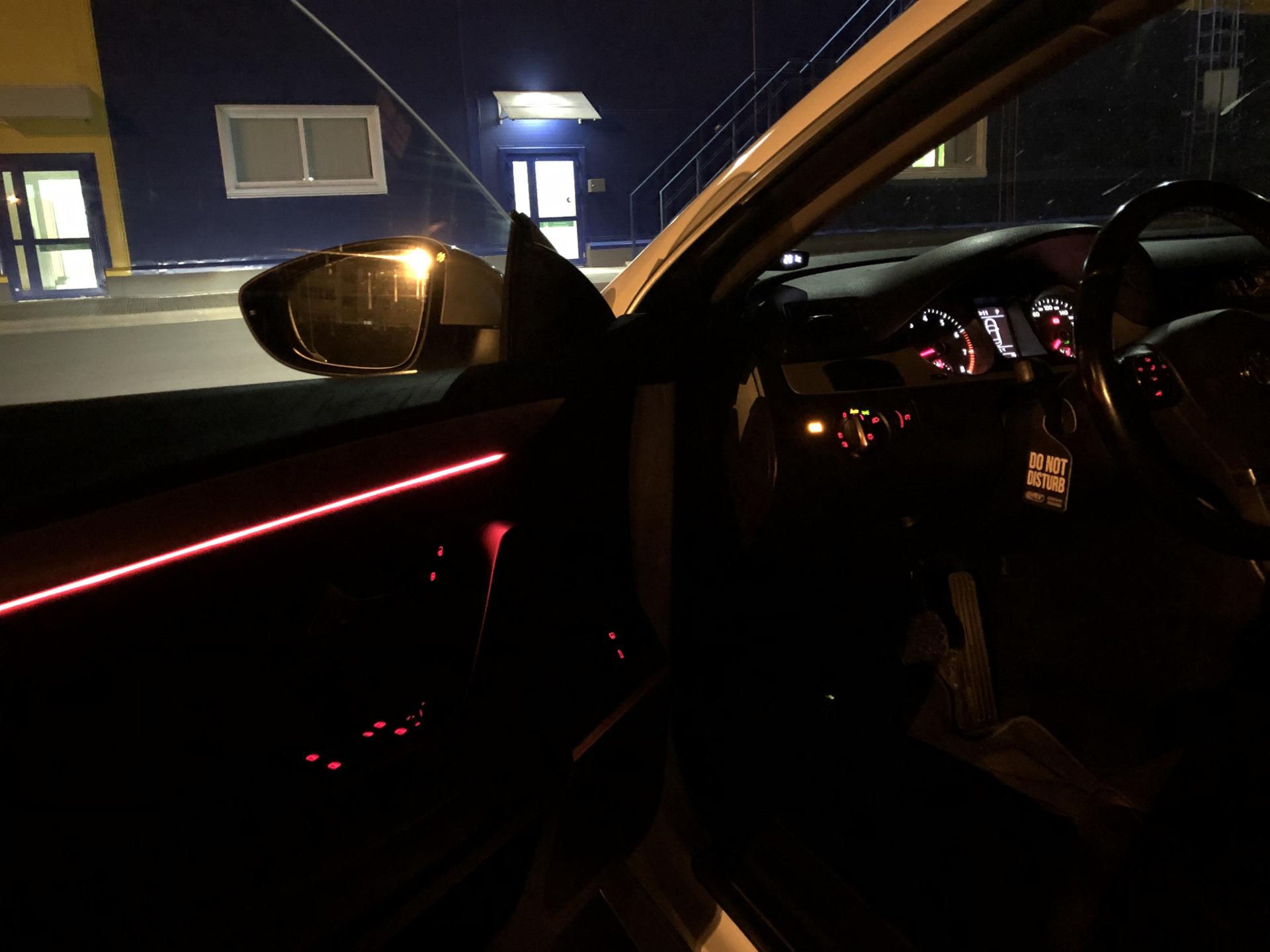

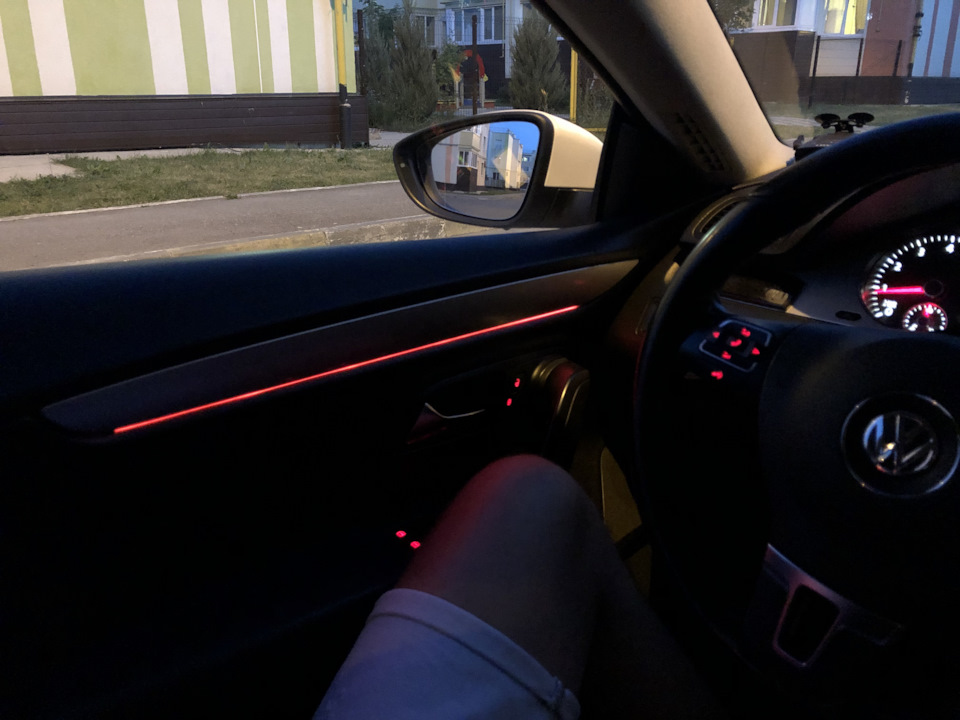

Собираем все обратно)) как по мне получилось не плохо, по цвету точно такая же, как и вся подсветка кнопок в салоне, яркость регулируется джойстиком на приборке.
Глазам не мешает, ночью ехать теперь как-то уютнее стало))
P.S на самом деле выглядит все очень просто, а по факту ушло у меня на это 4 недели интенсивного штудирования инфы и практики, потрачены километры проводов, сотни сломанных клипс)) короче на дорестайлинге все просто, инфы для них не так много поэтому пользуйтесь) для рестов тоже могу подсказать если что))
Огромное спасибо камраду ivanboltyshev за большое количество ответов на мои вопросы)
Пользовался и его отчетом и многими другими))
Comments 21
Топчик!

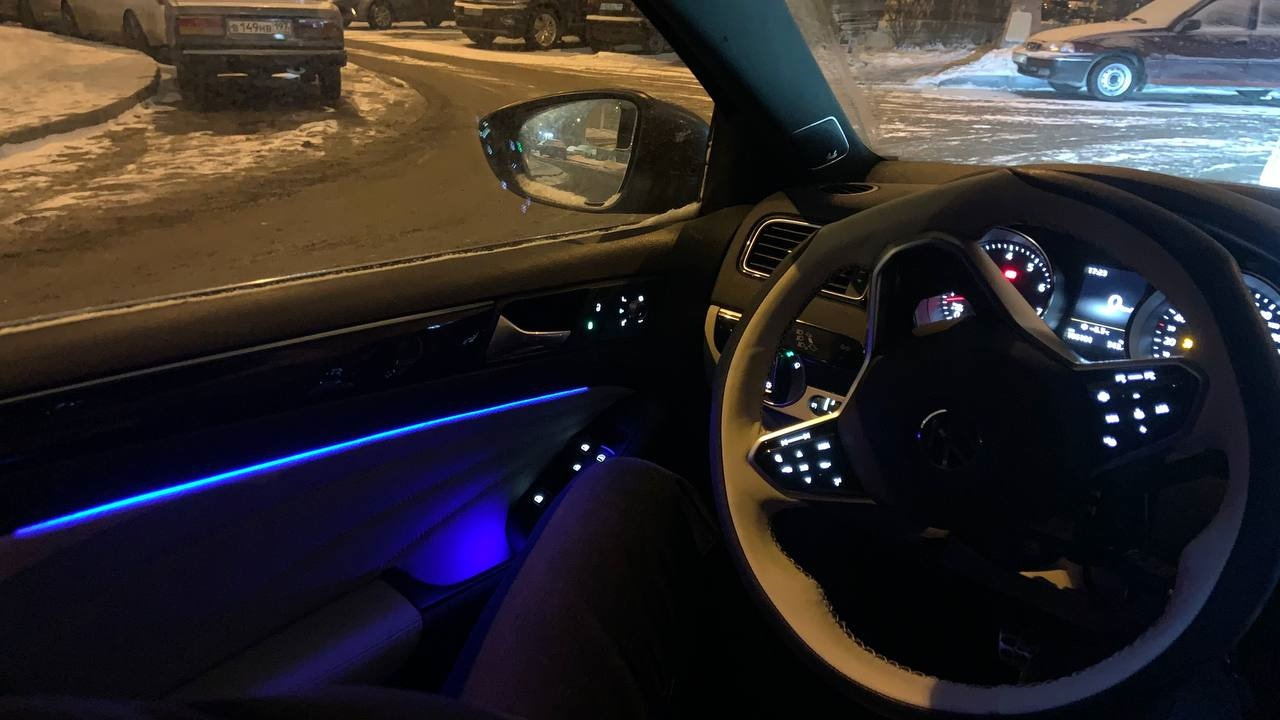

А я тоже RGB замутил
На пассат зашло бы неплохо.
Привет,
какие фишки для соединения лент использовал, не нашёл в отчёте?
Взял 12V 384 LEDs red или 528 LEDs red?
Привет. 384, а фишки обычные вазовские на рынке.
Пока не разобрать, не понять какой блок в задней двери max или min?
Как я понял на дорестах мах а на рестах мin.
На рестах тоже max бывает
Эта лента топчик вообще решение)
Это точно)) смотрю тож ее использовал) проблем с задними дверьми не было?
Нет, от подсветки кнопок подцепил и все гуд.
Без стабилизаторов?
Да, норм светит. Можно в принципе их тоже подцепить, будет чуть темнее и например просадки не будет когда стеклоподъёмники в самый верх упираются.
Без них мерцала у меня сильно, даже на включения поворотников, а на заведённую вообще гасла(
Поэтому и поставил стабы и подключил в штатные места.
Ну у тебя через штатные каналы, там ток другой, может поэтому
Это все было от стеклоподъемников, сначала я пошёл по самому легкому пути) который потом затянулся))
Странно, у меня все норм)
Не плохо, хочу тоже так сделать, спасибо за подробный отчет.
Красный выглядит очень гармонично! 👍
Согласен))
Круто выглядит!)
Лайк! В закладки на будущее)
Агонь 👍
