Всем привет 🙋🏻♂️ Настал момент инсталляции музыки, я не то чтобы меломан, но нет нет хочется послушать громкую музыку, а наша штатная система этого не может.Ранее писал о выборе колонок и усилителя.

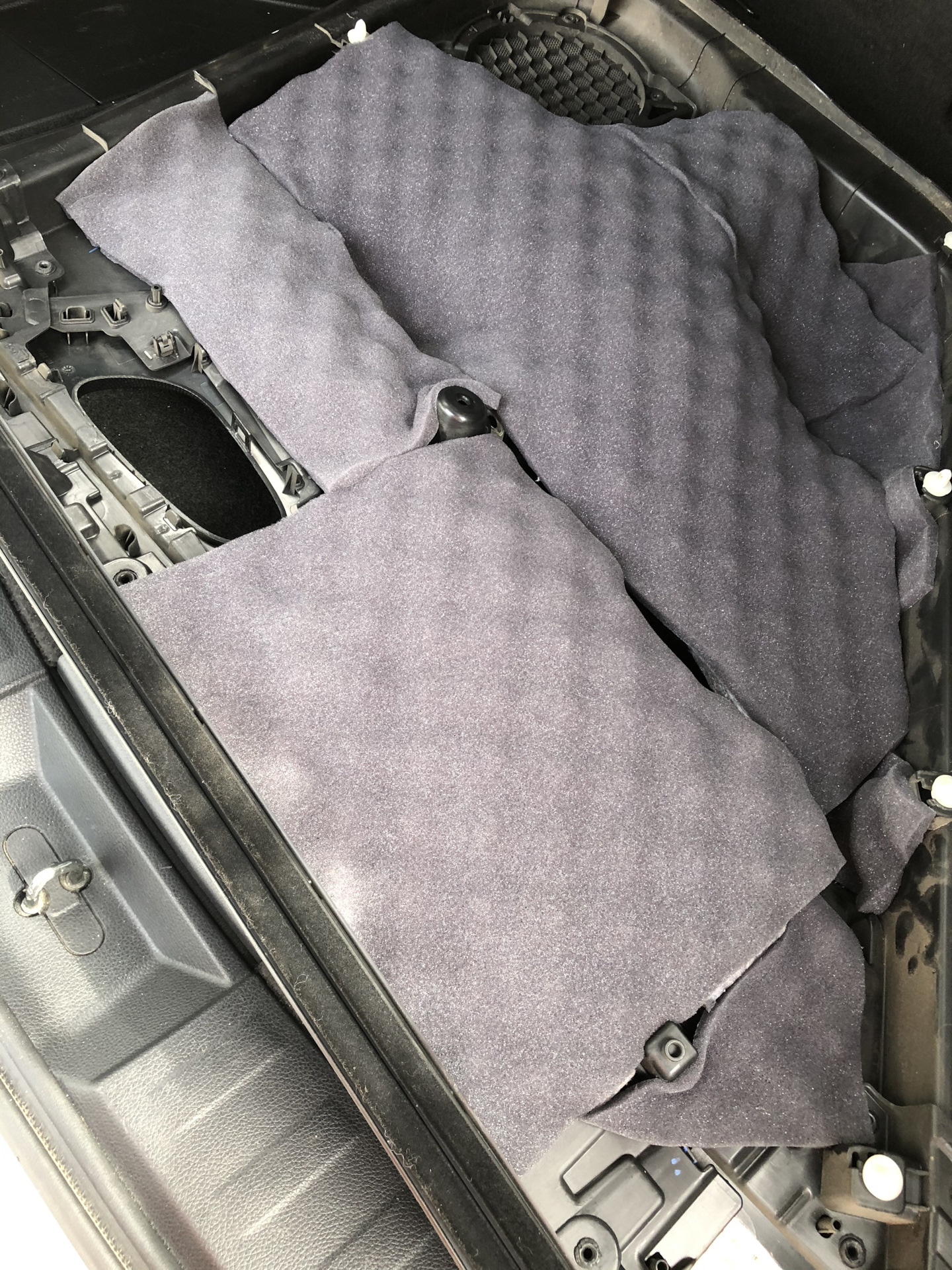

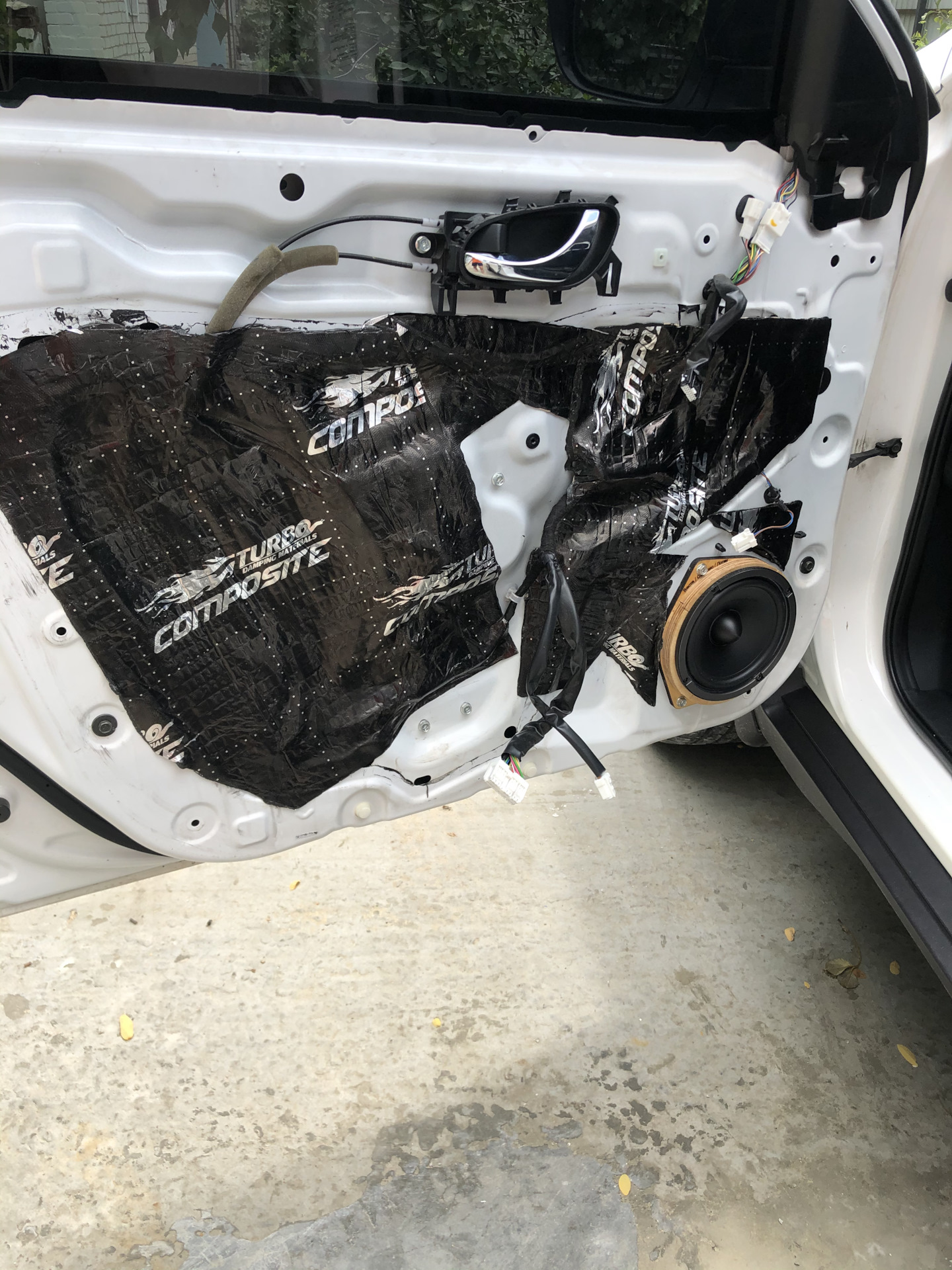

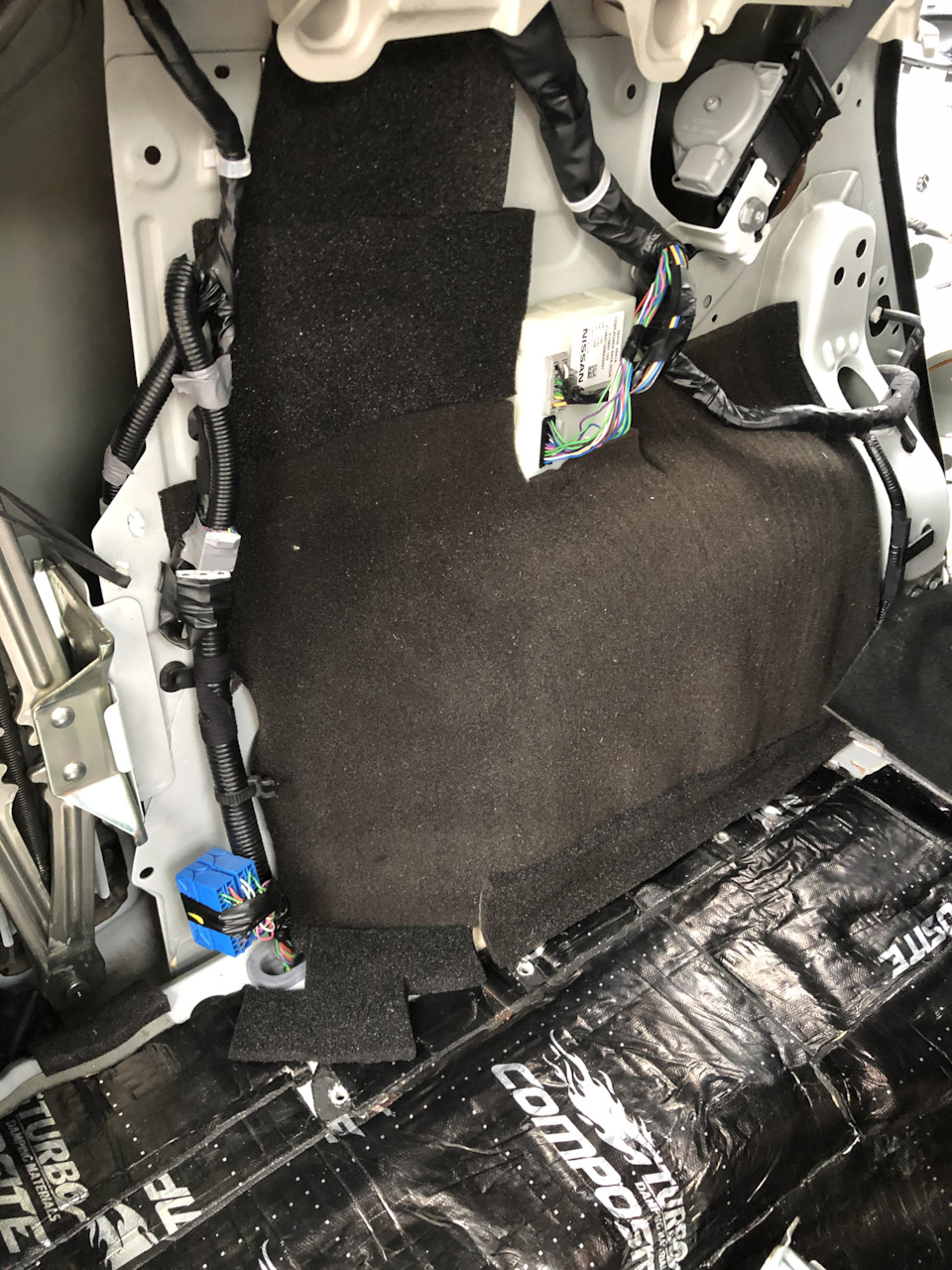

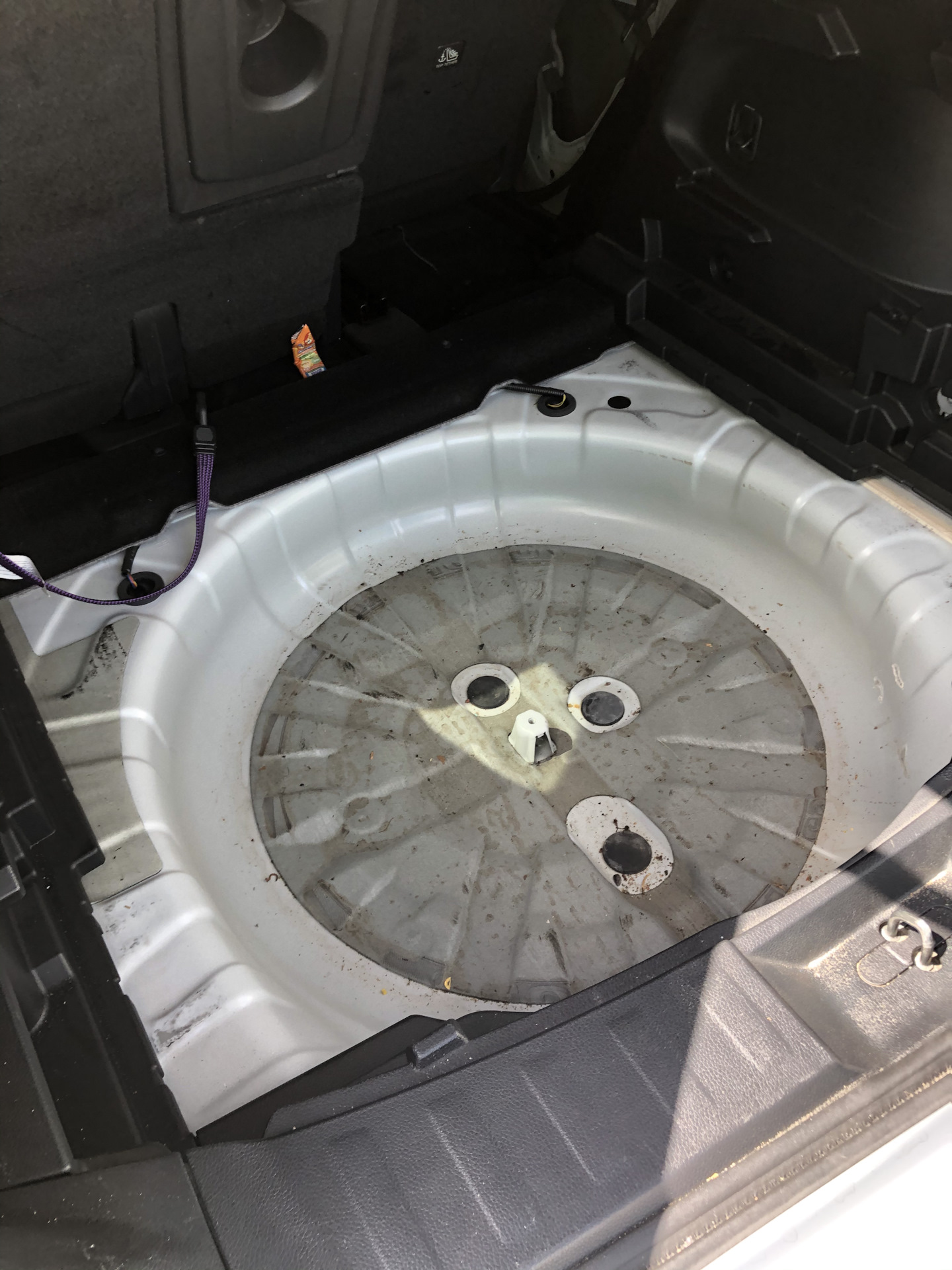

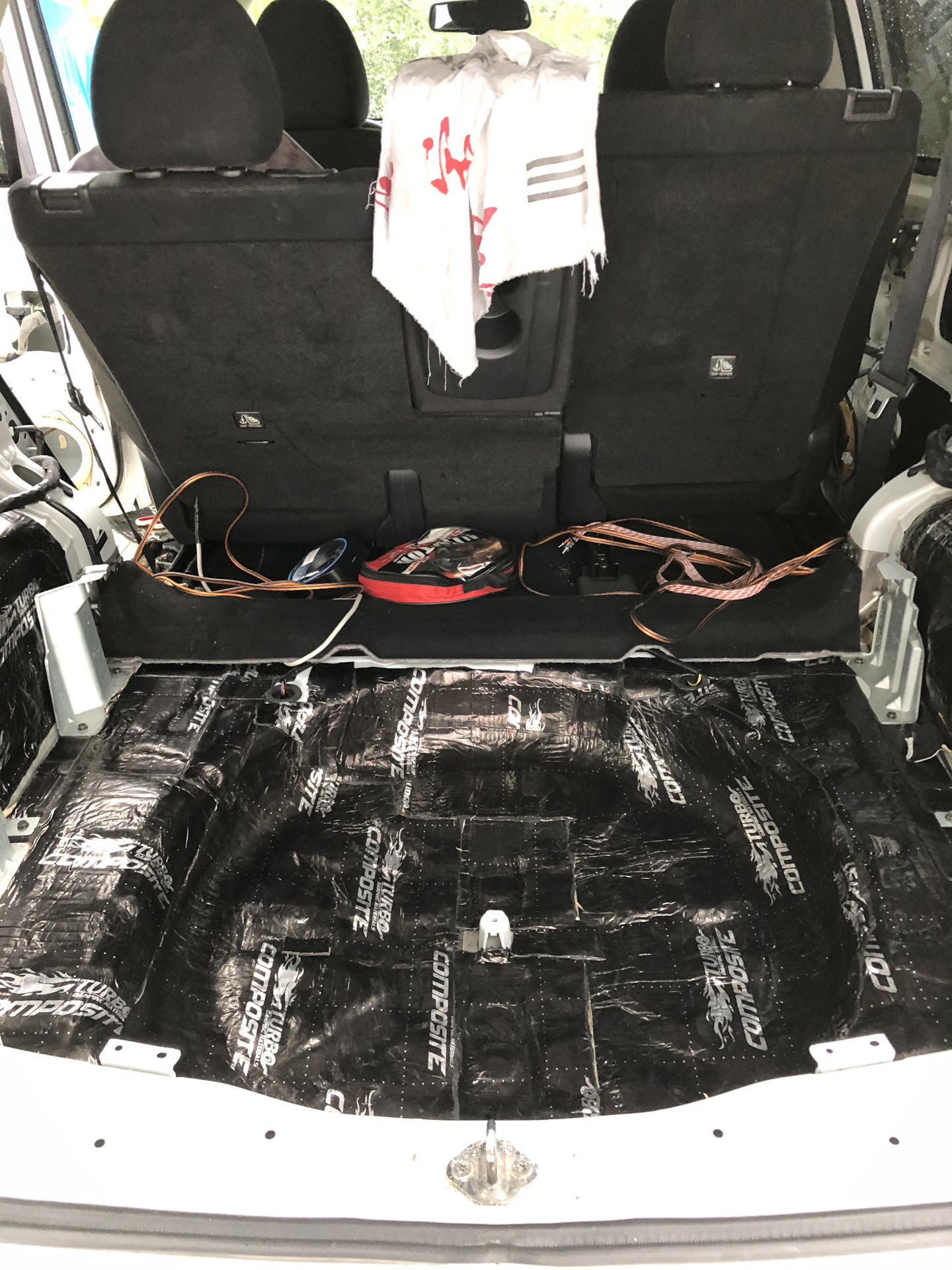

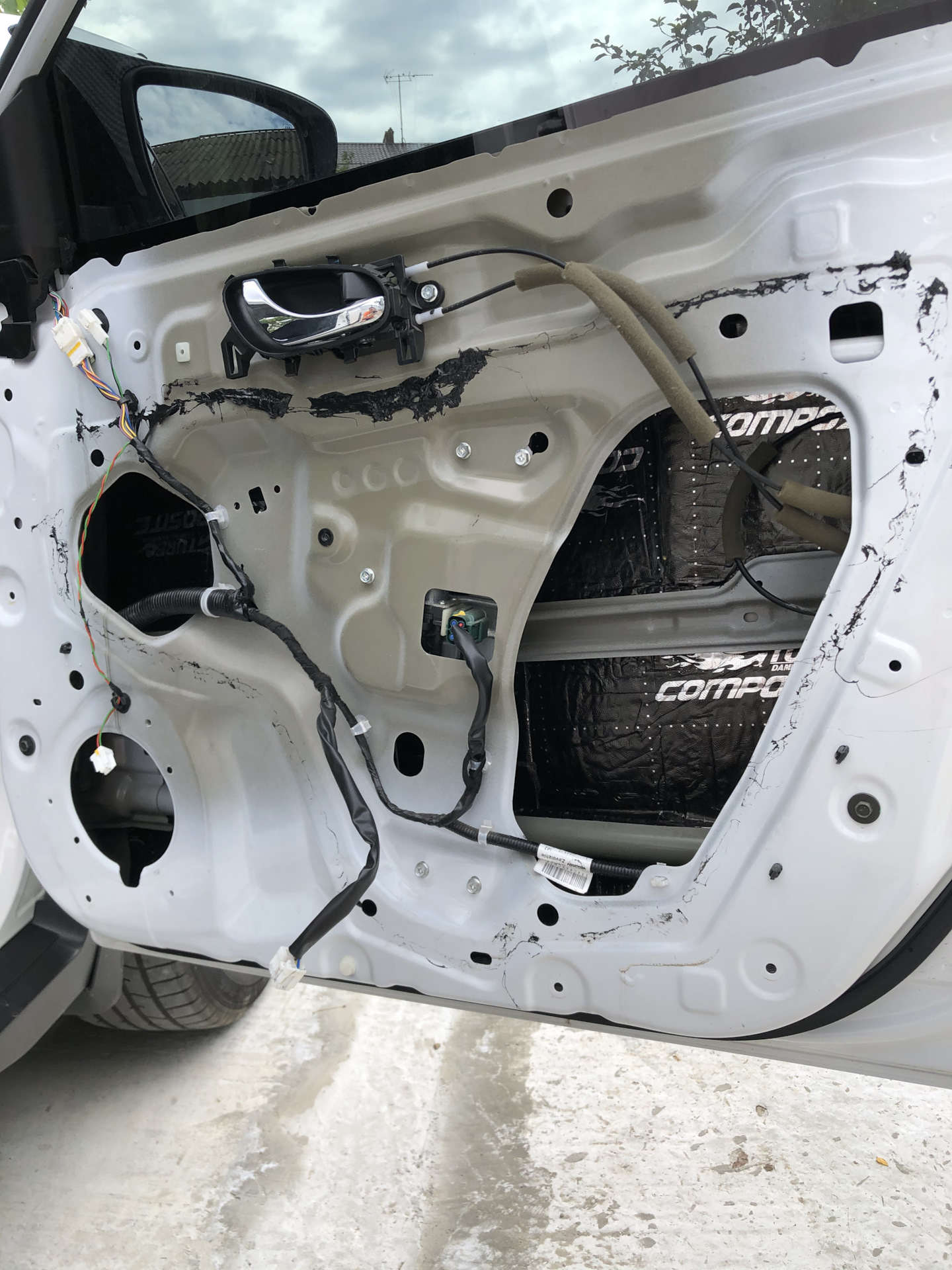

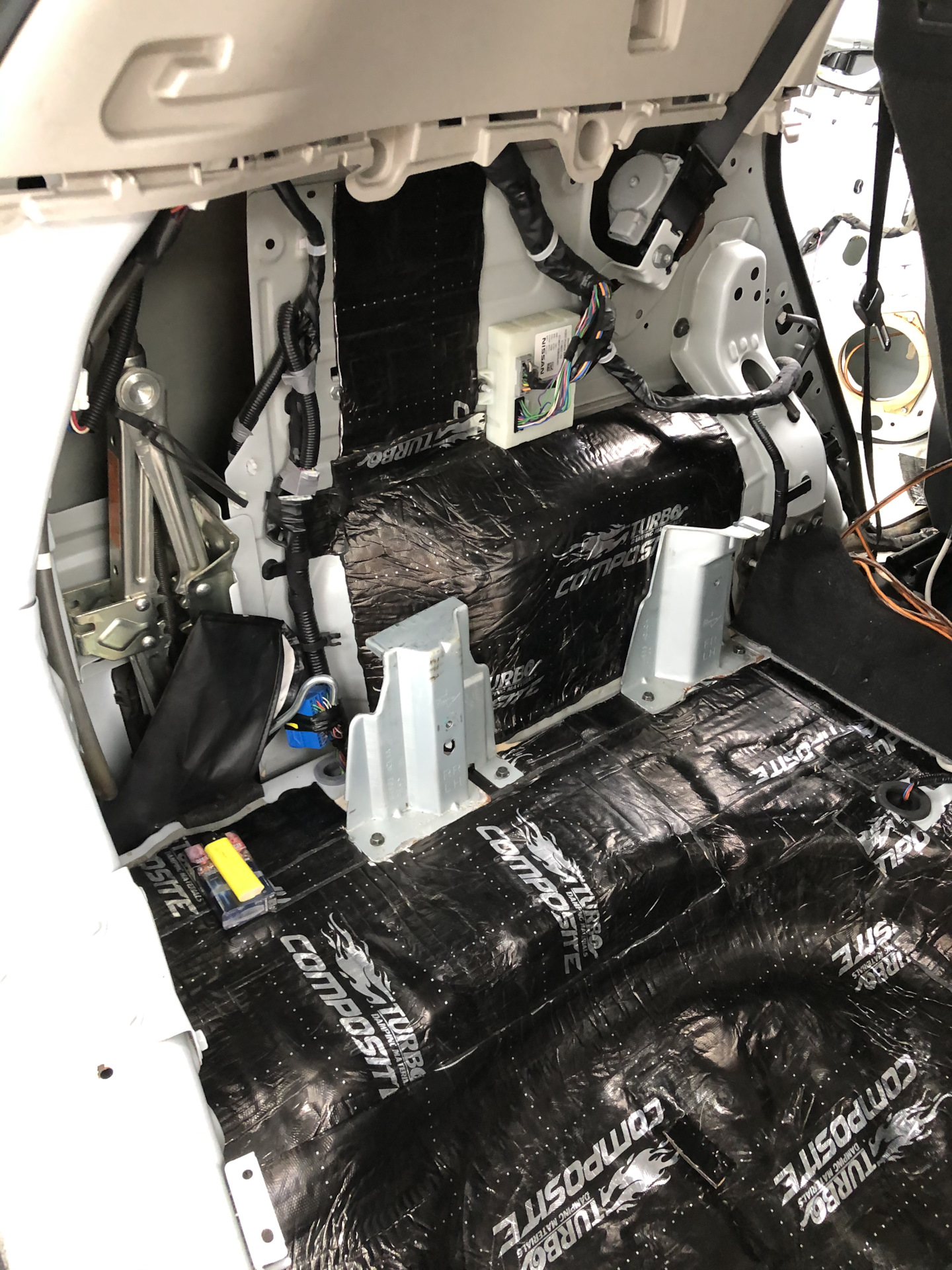

Установка музыки без шумки не имеет смысла, поэтому было куплено 10 листов STP 3 мм, на двери и 4 листа STP 4 мм, на багажник, а также шумопоглощающию губку, не помню как как правильно называется-3 листа на карты дверей, и 1 лист на арки в багажник.
Описывать как разбираются карты дверей и багажник не буду, тут уже полно информации.
Опишу подключение;

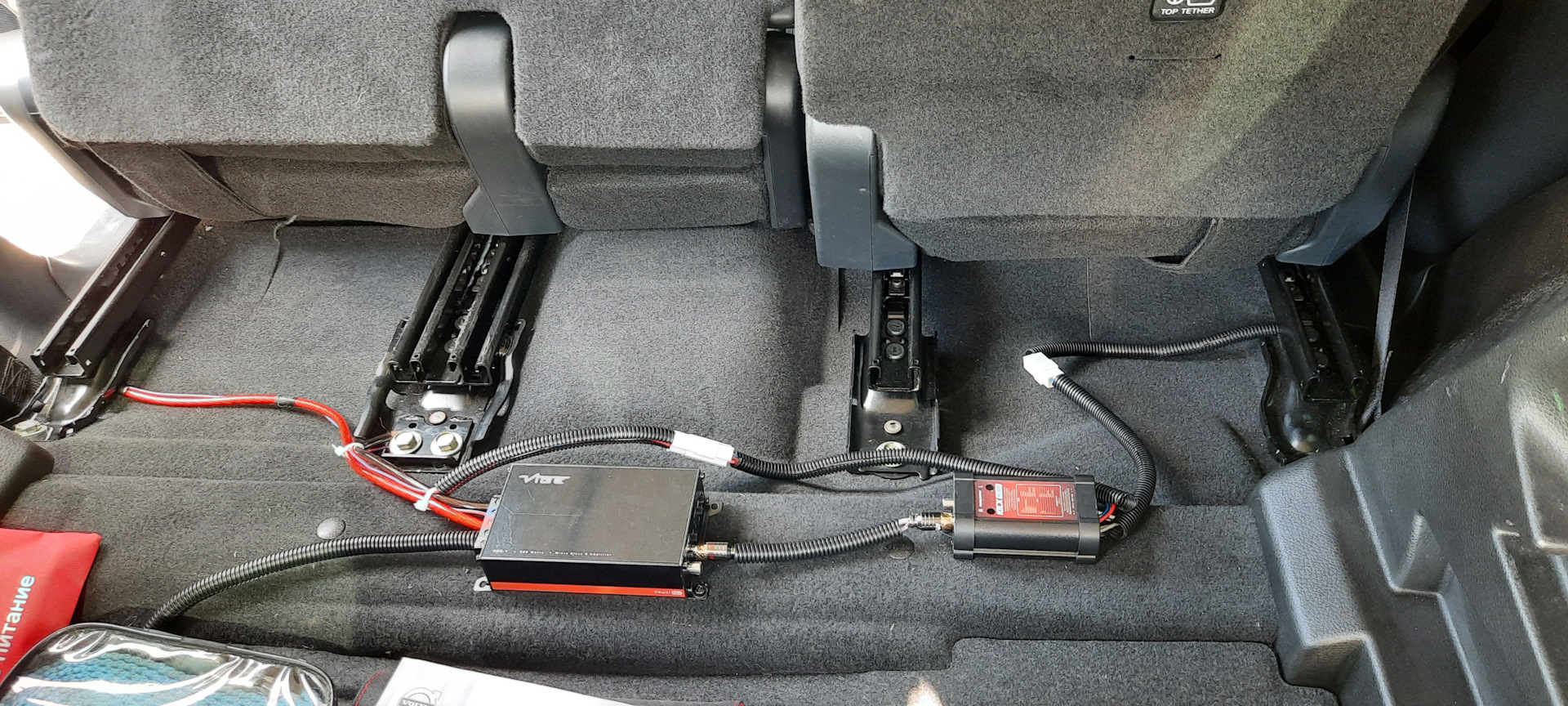

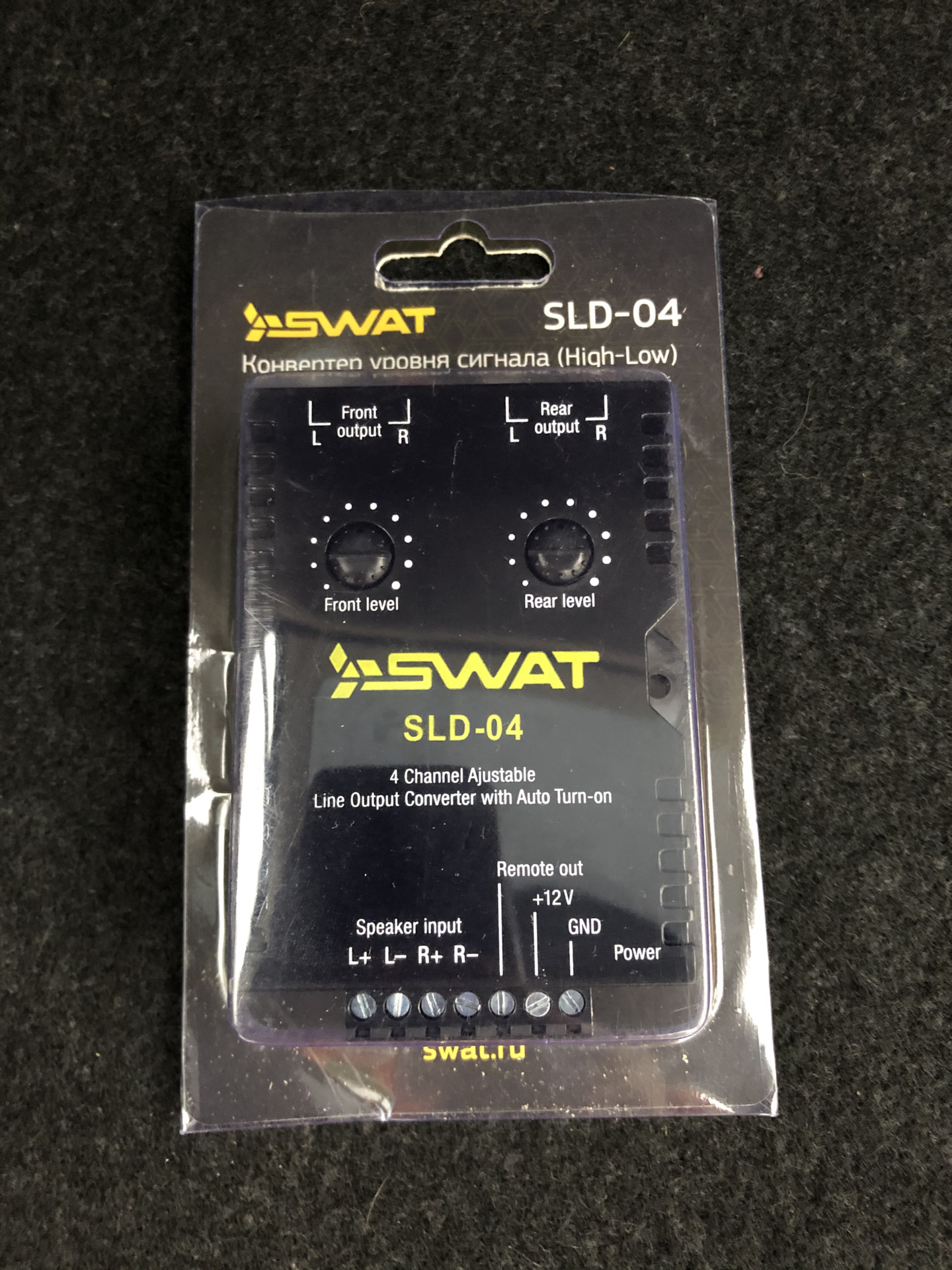

Для того чтобы подключить усилитель, нам необходим преобразователь, т.к в штатной магнитоле нет Тюльпанов, а усилитель нужно куда то подключать.

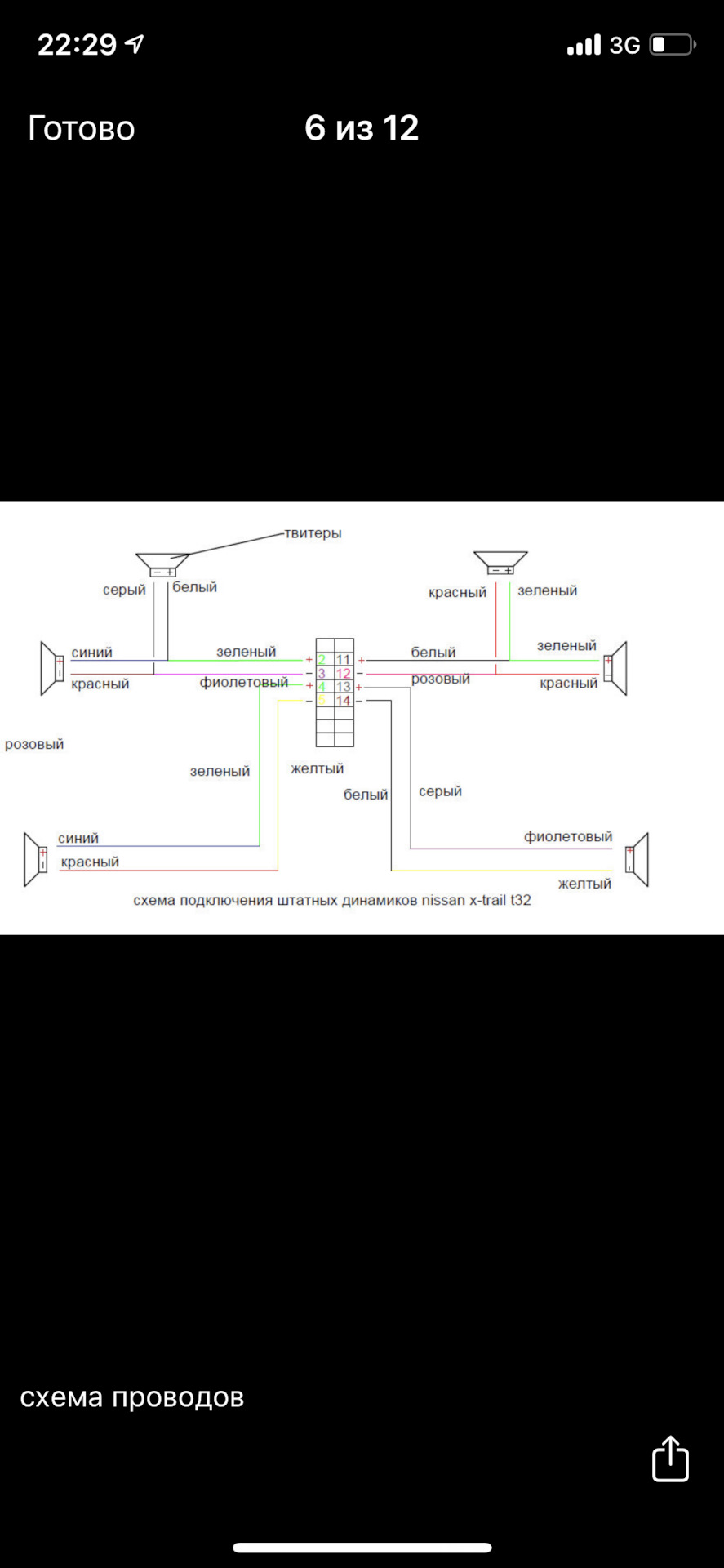

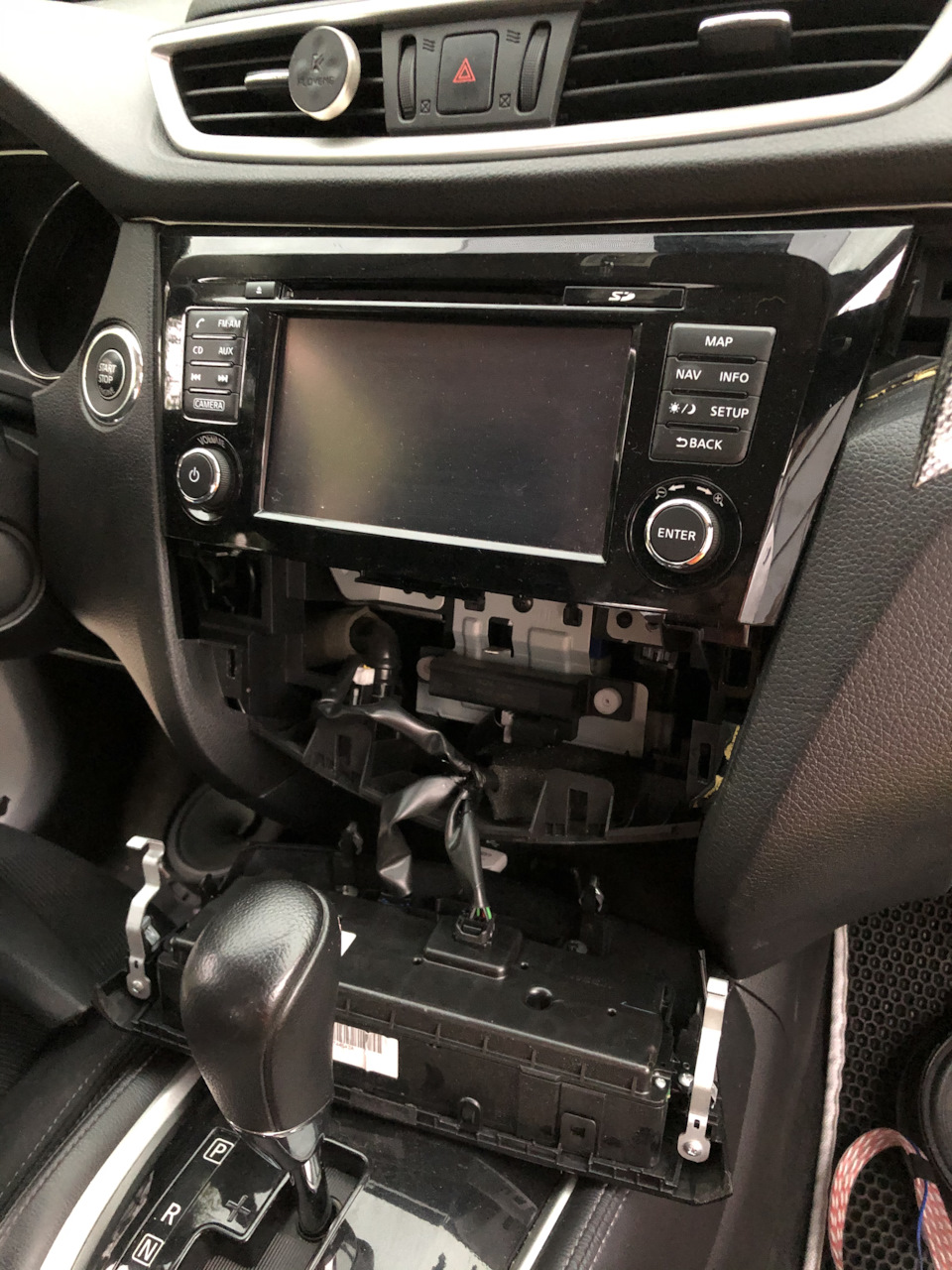

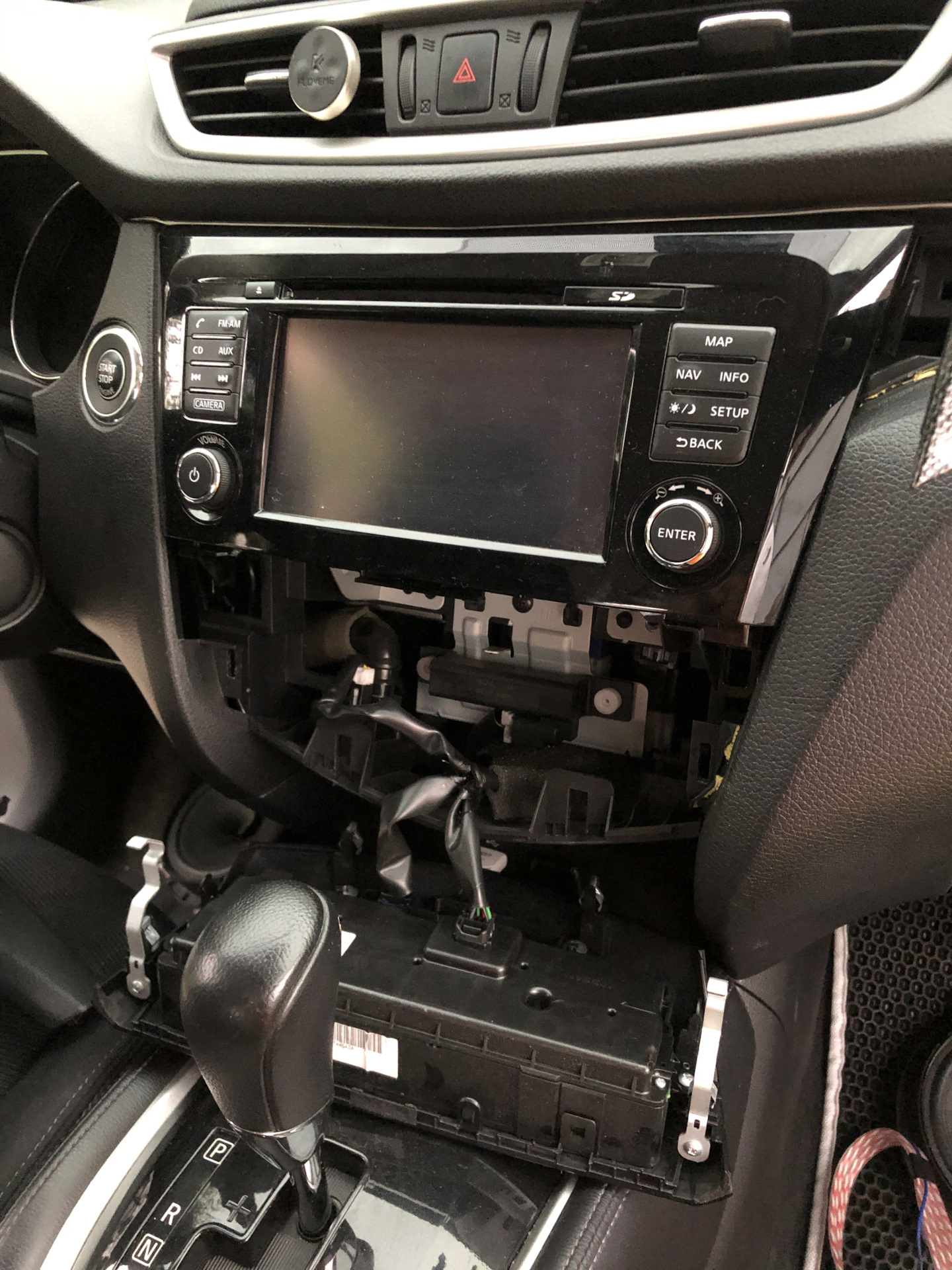

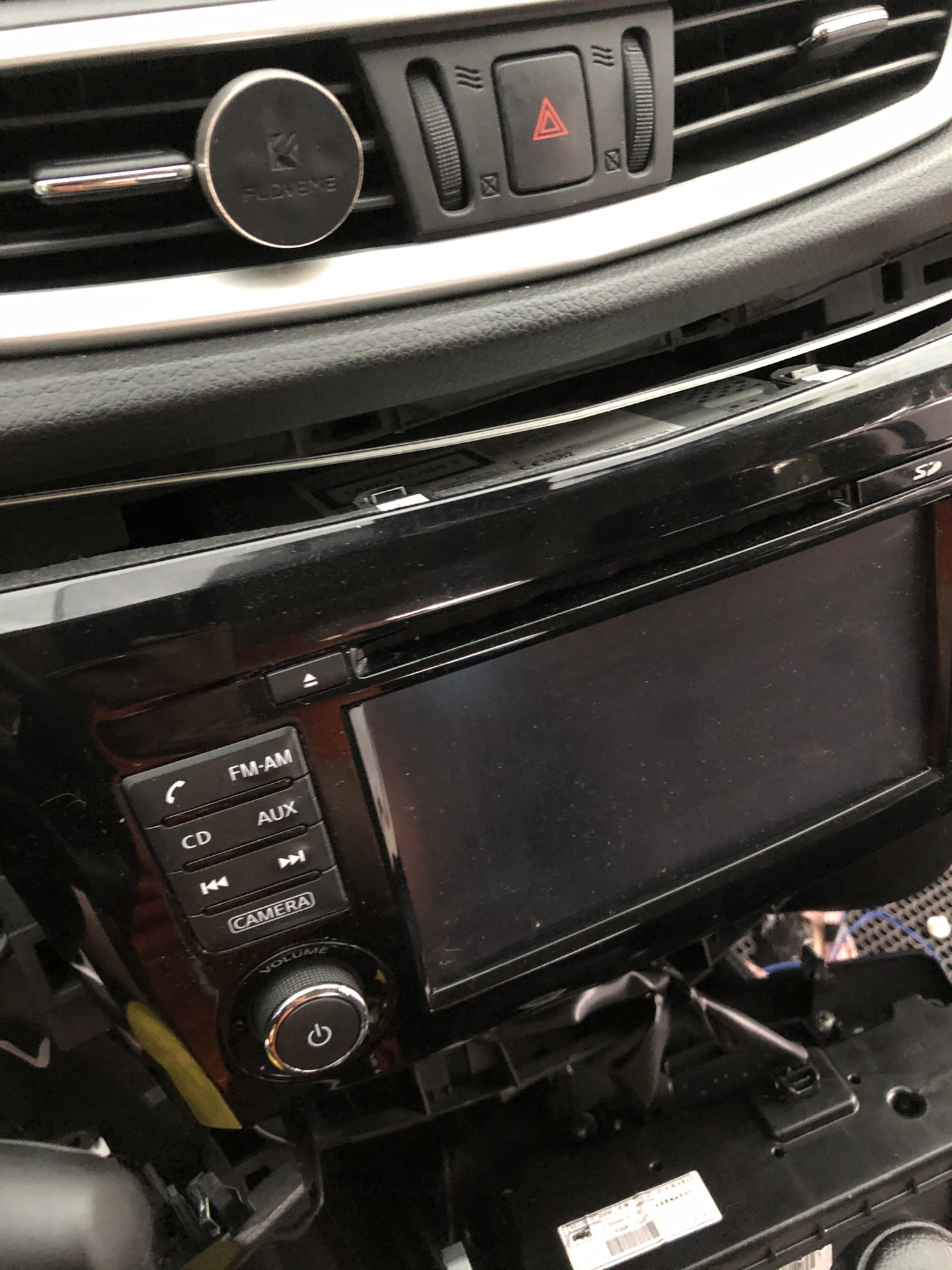

Нашёл на просторах интернета схему подключения штатных колонок к магнитоле, обрезал тыл, пищалки остались штатно, за изолировал, и провёл провода в бардачок, там уже подключил все к преобразователю, и от него провёл по порогам тюльпаны на усилитель.

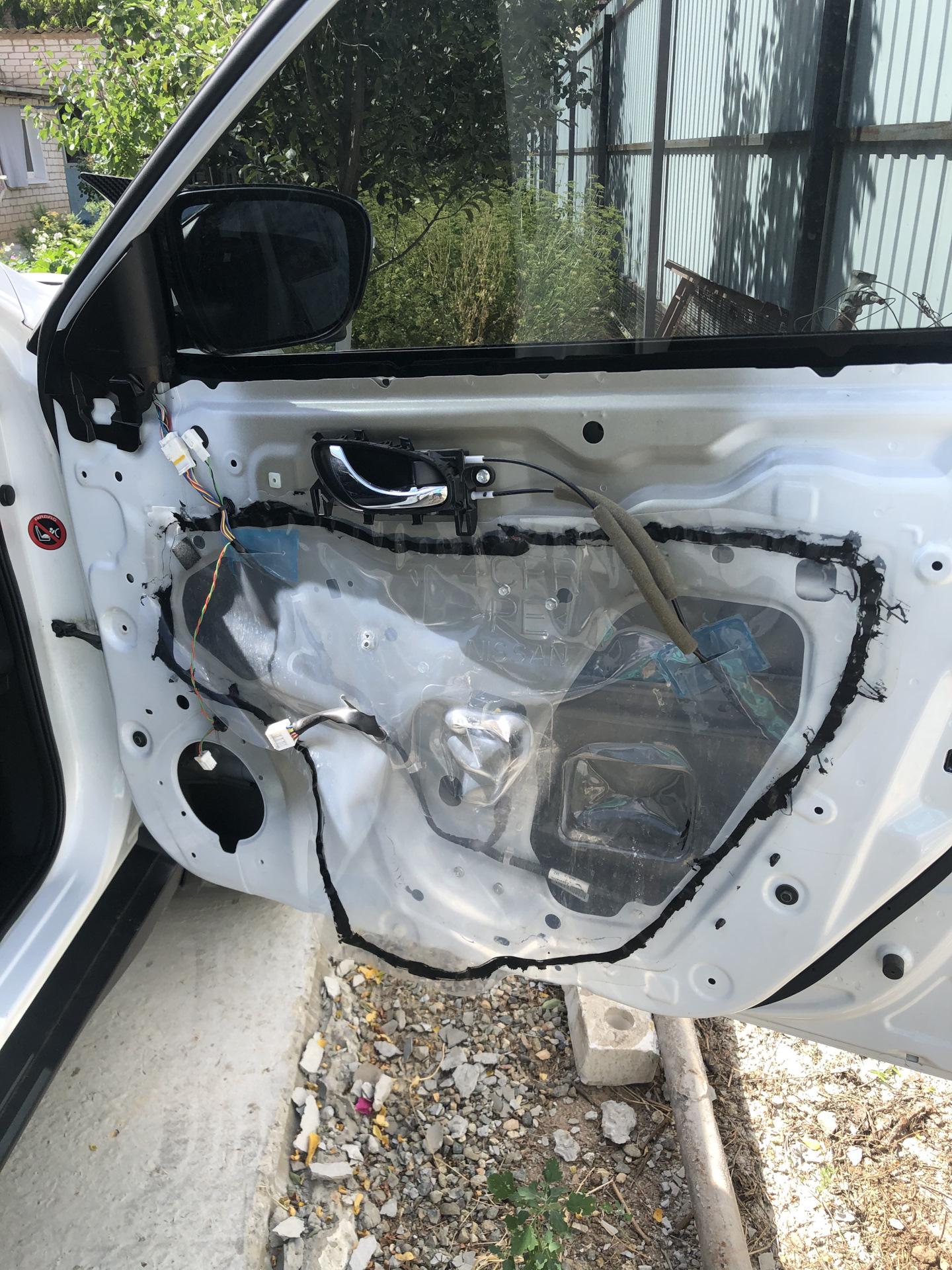

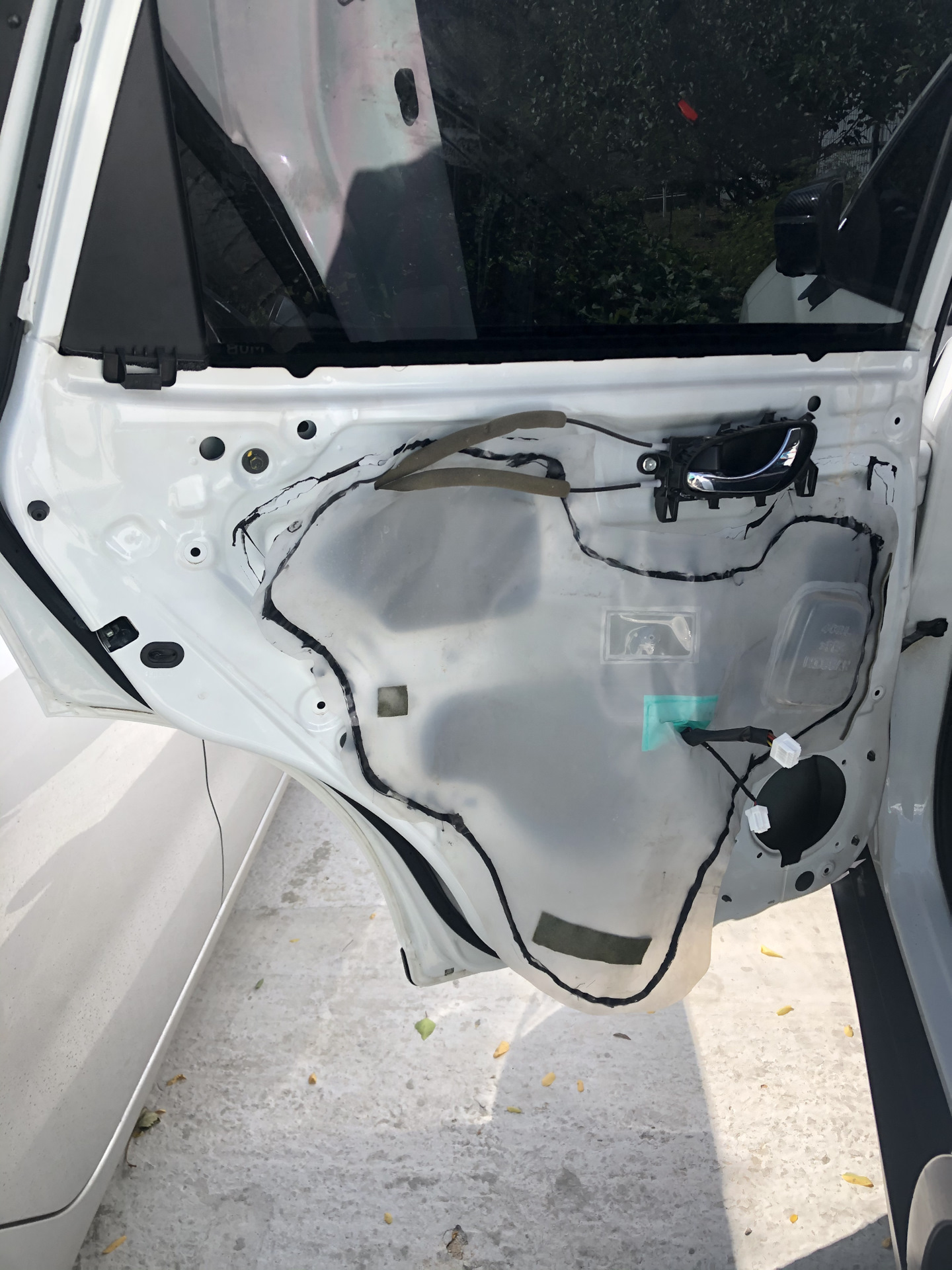

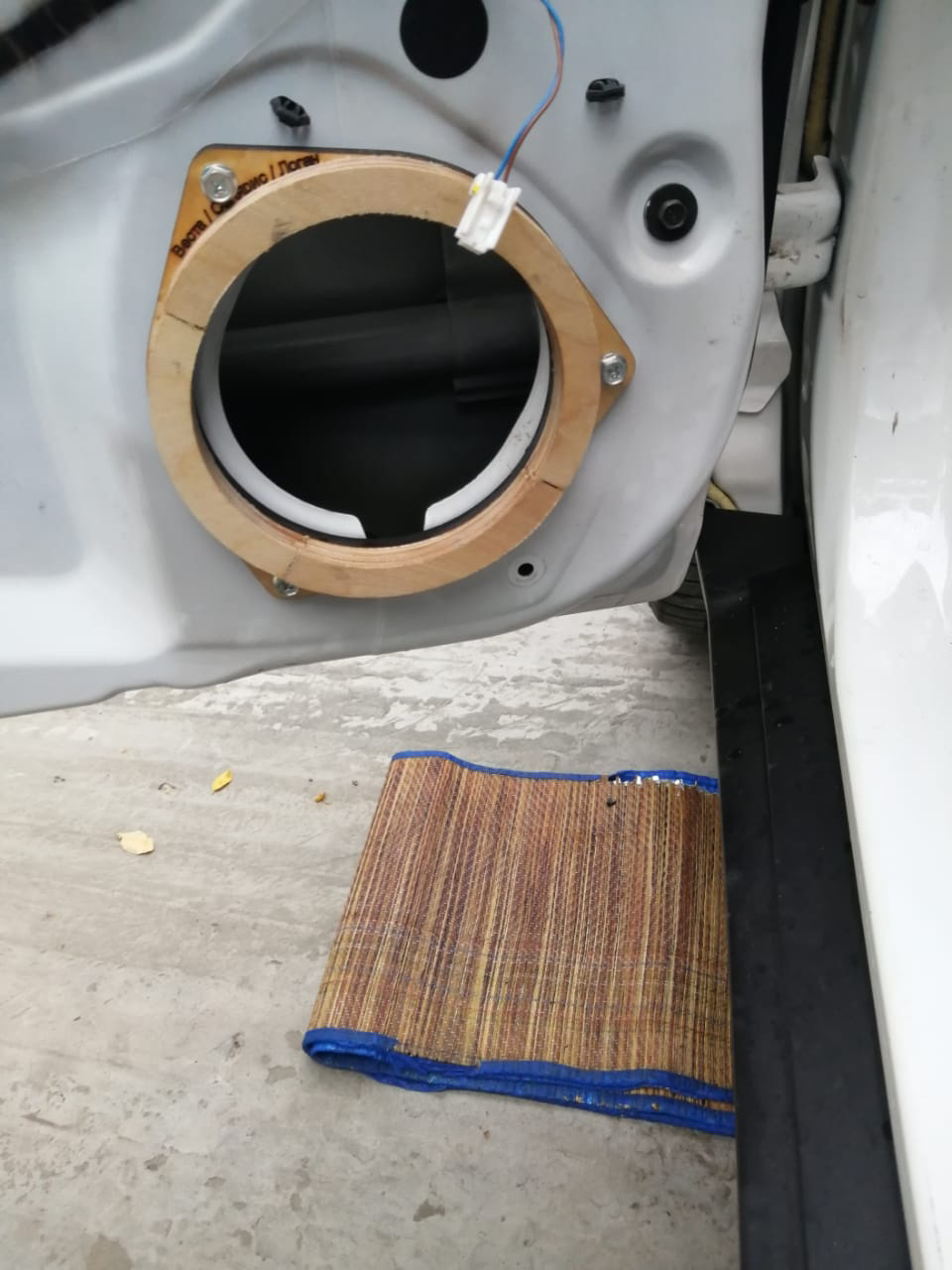

Прокинул все новые провода на колонки, т.к штатным с усилитесь не возможно подключится, нет ни чего сложно, все провода продел через штатную гофру на двери, ничего колхозить не пришлось.

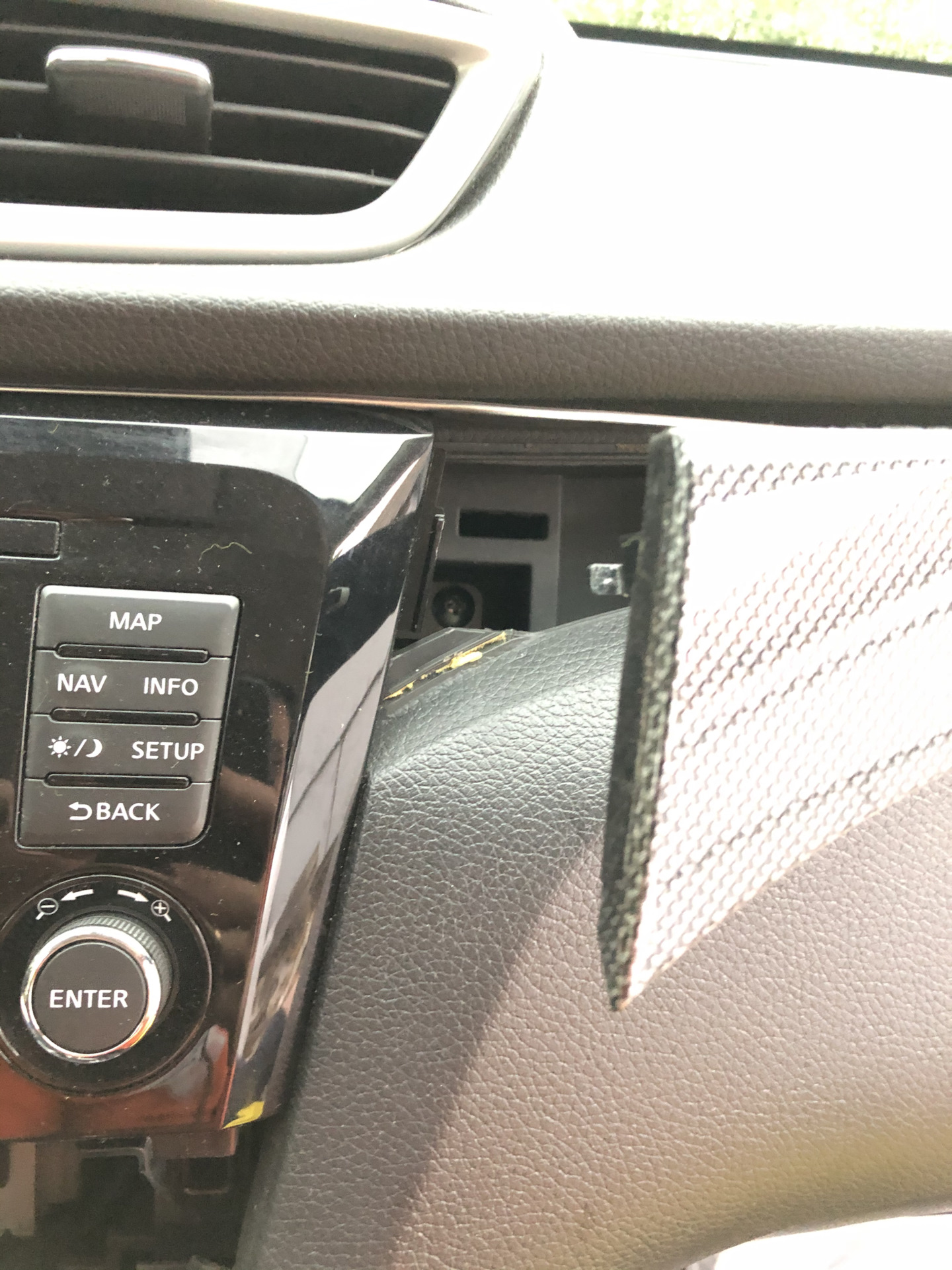

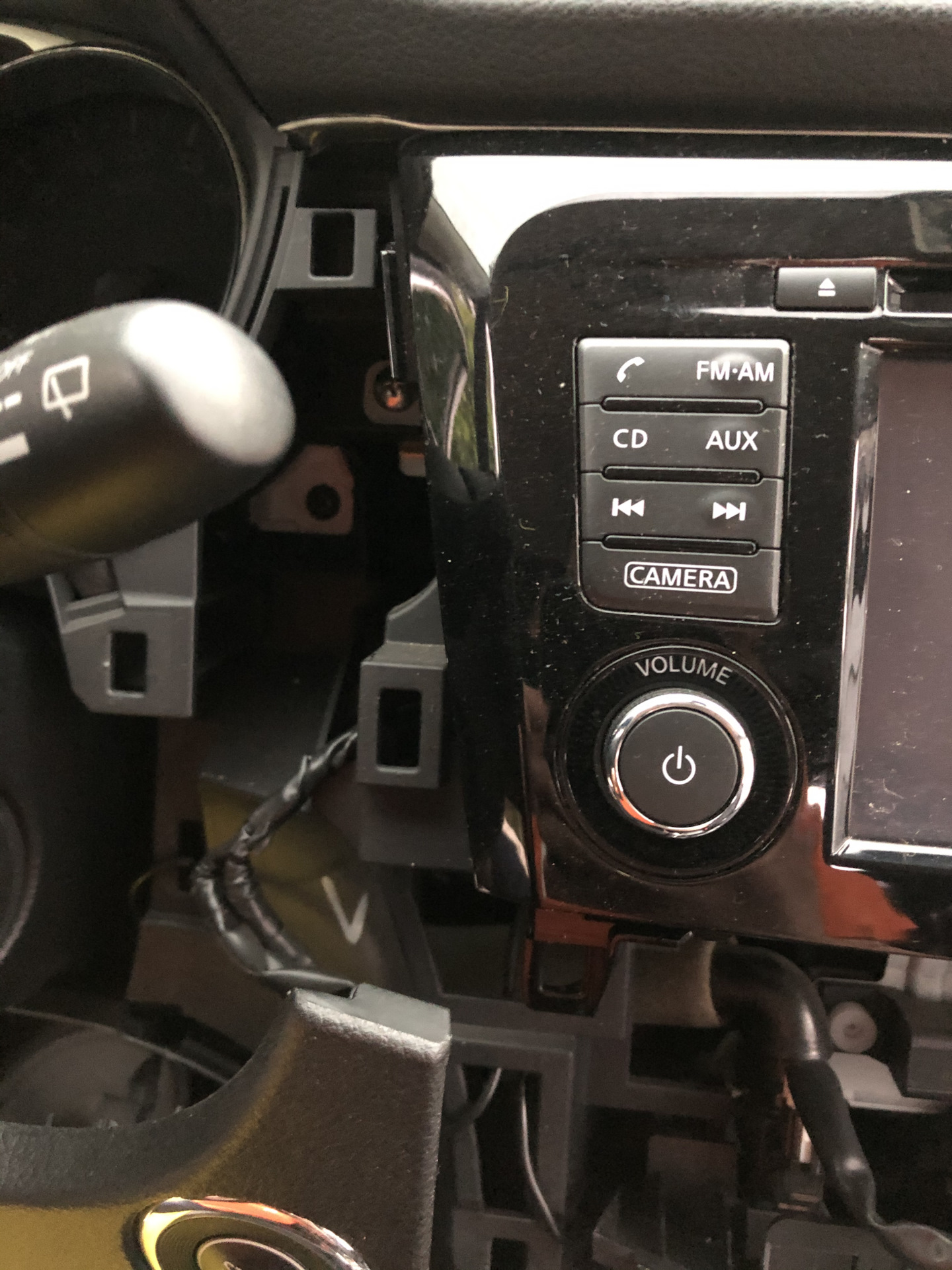

Силовой провёл под рулевой колонкой, шилом аккуратно проковыряв отверстие.
На все про все у меня ушёл один день, но мне помогал дружище, пока я шумил двери и багажник, он прикидывал провода, затем подключение, сборка и настройка усилителя.

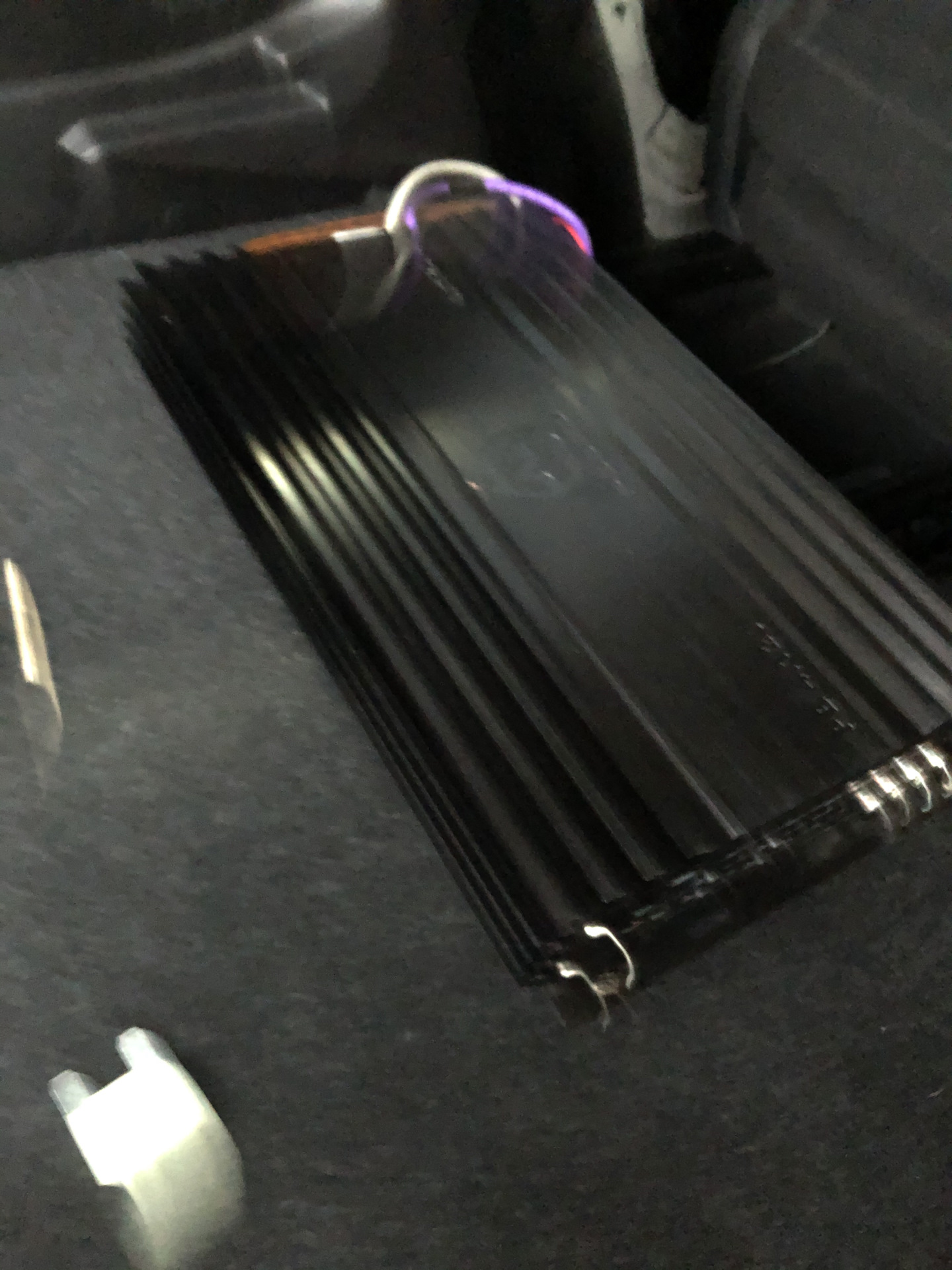

Что могу сказать, музыка естественно стала громче, чётче появился бас(возможна установка саба.)слушать стало приятно, двери закрываются не как консервная банки)))Ранее писал, что ездил в Волгоград, собственно все это там и делал, и обратная дорога в Москву была заметно тише, но теперь отчетливо слышно передние арки.
Естественно, я результатом доволен, за выполненную работу сильно не пинайте)))не такой я уж и профи))
И да, чуть не забыл, есть один большой минус во всем этом, т.к я отрезал штатные провода колонок, громкой связи теперь в машине нет, т.е есть, но только через пищалки, и естественно ничего не слышно через них.Я много читал тем о установке звука, но нигде не нашёл решение этой проблемы.Кто то может подсказать, как вернуть громкую связь?
Comments 63
Шумка это никогда не лишнее!
👍👌
Отлично сделано
🔥🔥🔥👍
Отличная работа👍👍👍

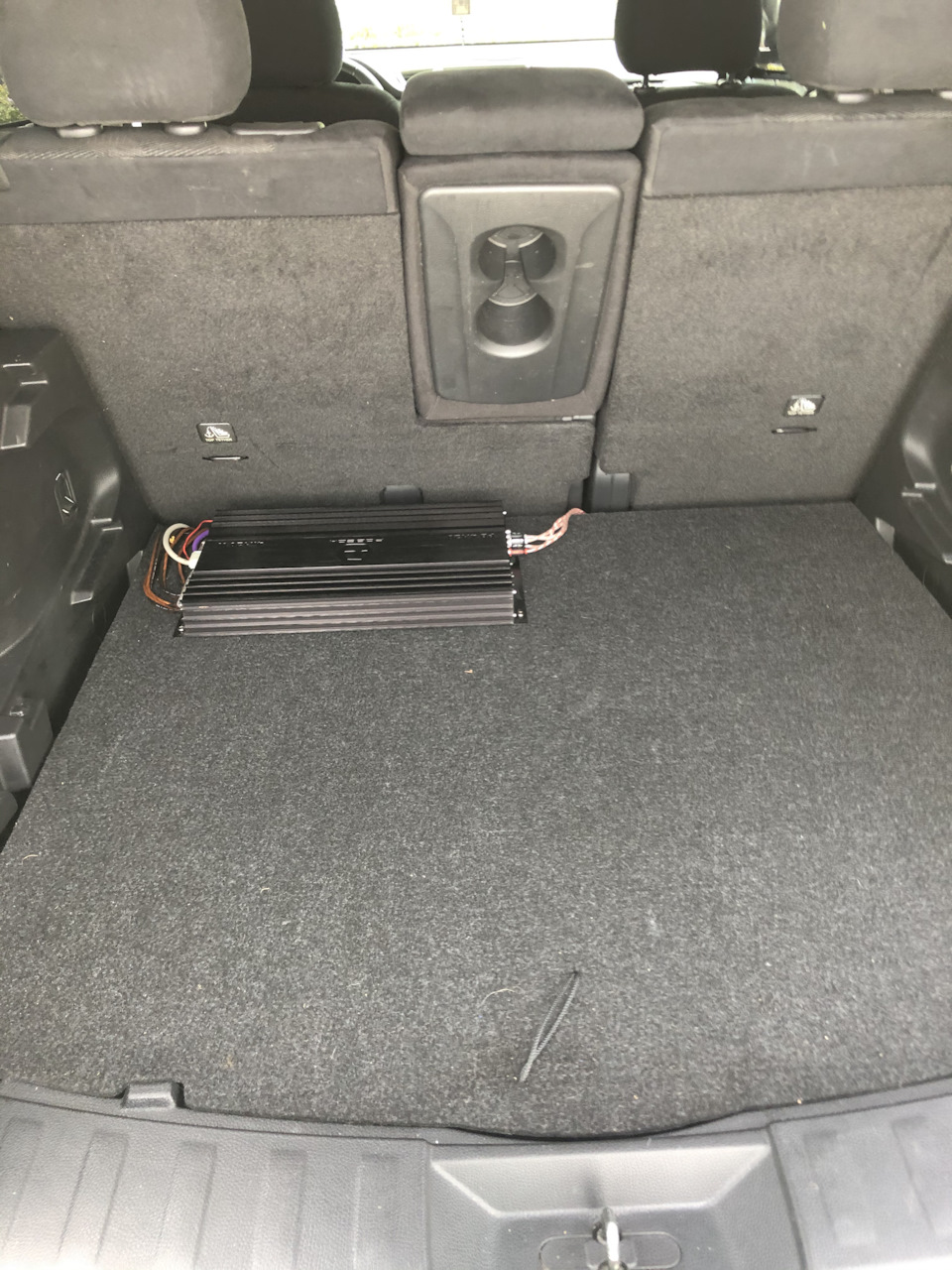

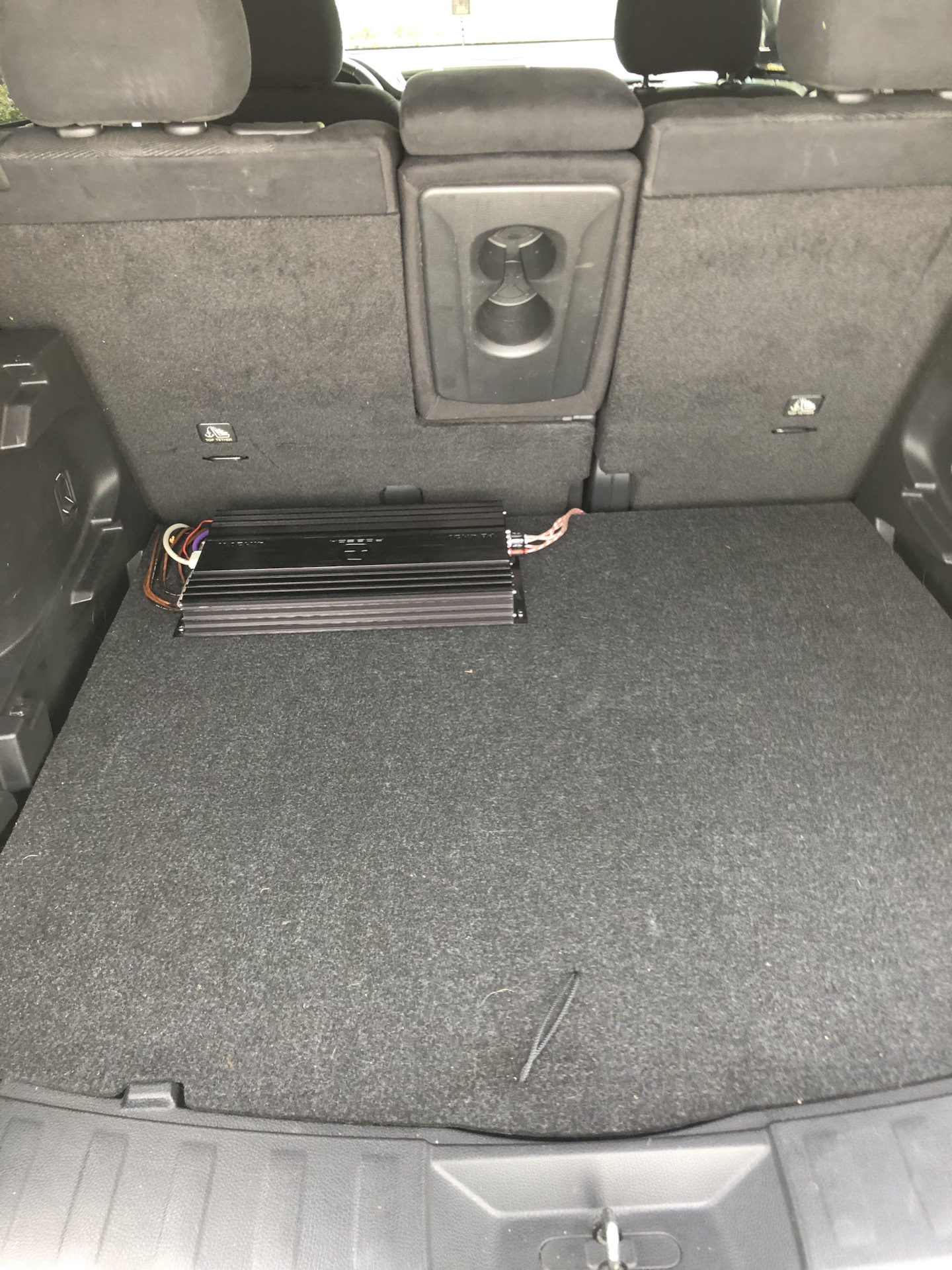

Кольца срочно покрасить, усилитель прикрутить! Зачет. работа проделана на 5+.
Усилитель прикручен 👌
Работа колоссальная проделана!
Эстетика в работе по шумоизоляции отсутствует как и правильность подключения. Спешка мешала или очень ограниченные сроки?
Рукожопство ))))
это-ж как не любить свой авто тогда, чтоб так сделать.
В след раз учту все замечания, исправлюсь.Все приходит с опытом.
ага, половое бессилие и опыт только с возрастом
Прям так основательно проработали акустику:)
Ну раз так, съездите в любой установочный центр, там все пере подключат по уму за небольшие деньги. Но будьте готовы к шуткам за спиной.)))
От задних каналолв можно подключать только задние колонки. Там частота и уровень порезаны как сверху так и снизу, сейчас такая мода у производителей, впрочем правильная мода)
Так, что полюбас все переделывать.
Я порезал с усилителя, играет четко и громко.
Проблема только с громкой связью.
Ну так громкая связь идет на те, скажем провода, что сейчас идут к твитерам из ГУ. Верно? Даже не верно, а так было по заводу.
Значит с этих проводов нужно взять сигнал на усь, до твитеров, а с уся соответствующий канал подать на твитер и мидбас одновременно соединив их параллельно. Из ГУ особого сигнала на твитер не идет, у твитера свой фильтр есть. Он из обычного сигнала только высокие пропускает.
Зы.
Как порезать с усилителя то, чего в сигнале нет?))))
Ни х…я не понятно, но оооочень интересно)))
Т.е. я понял схему так : твитеры у вас от фронтальных выходов ГУ.
А а миды на фронте и тыле от тыловых на ГУ через усилитель?🤦♂️🤦♂️🤦♂️🤦♂️
Как же тогда получилось, что твитер от ГУ, а мид от уся, причем сигнал из одних и тех же двух проводов из ГУ? Я про один фронтальный канал к примеру.
Потому что я потом отрезал провода с фишки от задних колонок
Поэтому Твитер работает от головы
Все остальное через преобразователь и усь
Но так как штатно громкая связь только через фронт, громкой связи нет, потому что штатная фишка от колонки висит на двери без колонки.
Есть еще красивое решение. Поскольку ты уже резал в фишке передние каналы, то можно подключить преобразователь к передним, с перерезанными проводами, тогда твиттеры не работают. А чтобы они заработали сделай перемычку в передних дверях от колонки до старой фишки колонки.
КМК автор понять не может, что твитер и мидвуфер по сути висят на одном проводе, параллельно и сигнал нужно подавать из начала этого провода. А он этот провод по сути разорвал, от сюда ився эта неразбериха. Я представляю какой там "звук" в итоге))🤦♂️
Я в целом не понимаю зачем ставить усилитель по такой кривой схеме. Есть же vibe powerbox с высокоуровневым входом, ставится pin-to-pin в штатную фишку, а тут преобразователь на 2 канала при 4х на усилителе…
Мое мнение — в этой машине усь не нужен в принципе. Я поставил колонки инфинити и зашумил двери, этого более чем достаточно оказалось
Согласен схема суперкривая😊
А вот усилитель нужен, в любом автомобиле, если конечно юзер хочет слушать музыку, а не только новости по радио.
ASD-300
Я в целом не понимаю зачем ставить усилитель по такой кривой схеме. Есть же vibe powerbox с высокоуровневым входом, ставится pin-to-pin в штатную фишку, а тут преобразователь на 2 канала при 4х на усилителе…
Мое мнение — в этой машине усь не нужен в принципе. Я поставил колонки инфинити и зашумил двери, этого более чем достаточно оказалось
Подскажите модель колонок.
www.drive2.ru/l/593699996189106182/
Не надо искать никакой разъем!
Надо восстановить как было и подключаться ближе к ГУ, прям в 10 см от неё. Причем там брать сигнал на усь и там же подавать с уся, ессно на ответную часть проводки.
Куда ближе?С фишки брал все.
Не надо искать никакой разъем!
Надо восстановить как было и подключаться ближе к ГУ, прям в 10 см от неё. Причем там брать сигнал на усь и там же подавать с уся, ессно на ответную часть проводки.

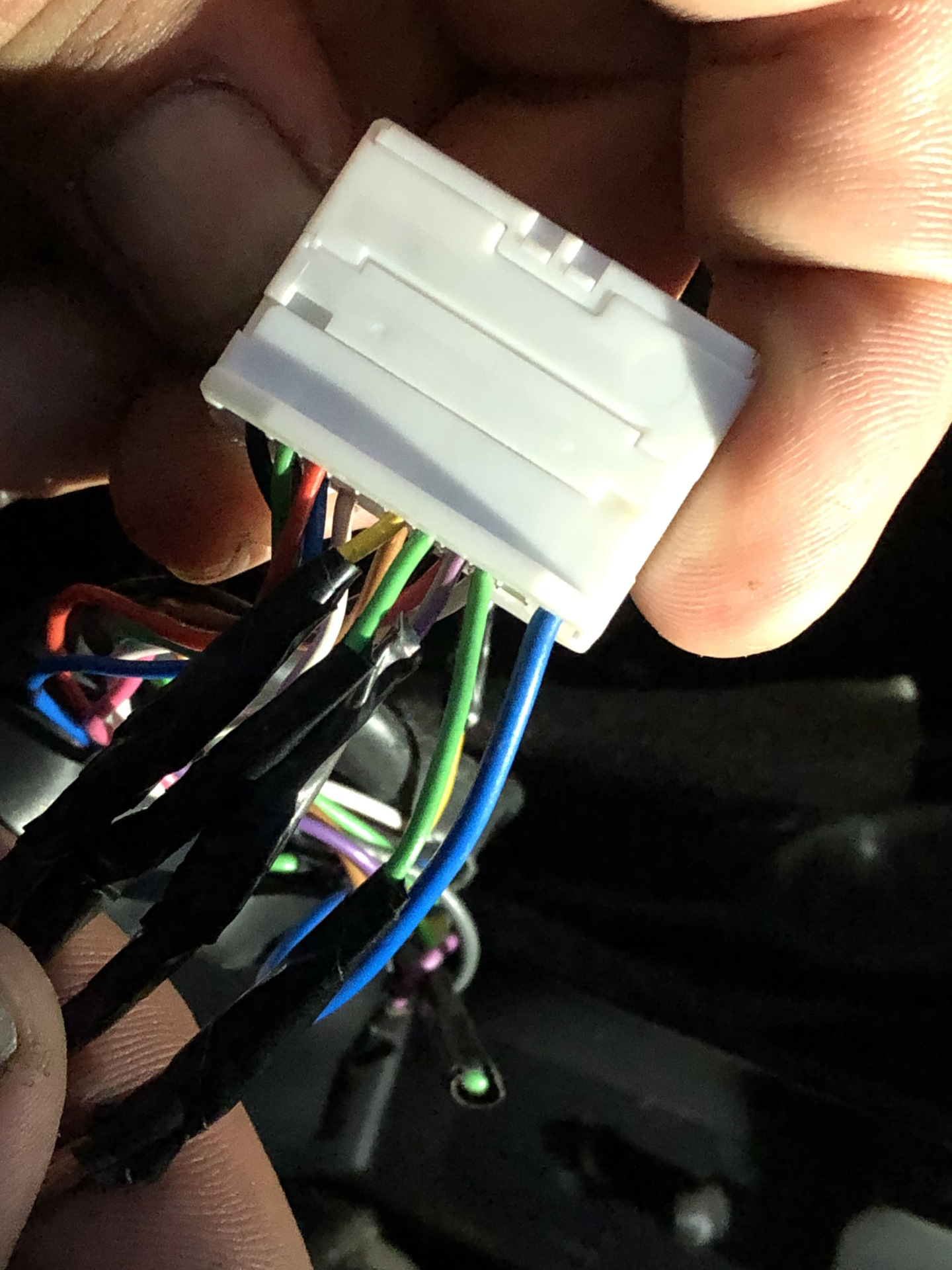

Фишка с обрезанными проводами, первая попытка.
Но пропал звук с Твитеров потому-то из фишки 2 провода, потом где то под понелью идет разветвила на твитер.
Понятно.
Восстанавливайте проводку строго как было по заводской схеме.
Далее преобразователь сигнала и усь подцепляйте в разрыв к проводам ближе к ГУ.
Найдя реальную распиновку разъема вашего ГУ.
Восстановить не проблема, найти разъём проблема)))
Либо как писали ниже, брать сигнал от дверей, т.е отрезать штатный разъём на колонки и подключать преобразователь.
Твитеры где стоят?
Под лобовым.
На панели по углам
99% провода на штатный твитер подключены к клемам идущим на низкочастотный динамик, параллельно.
Разбирайте дверь, смотрите на живую проводку, а не на схемы из интернета.
Возможно найдете ошибку.

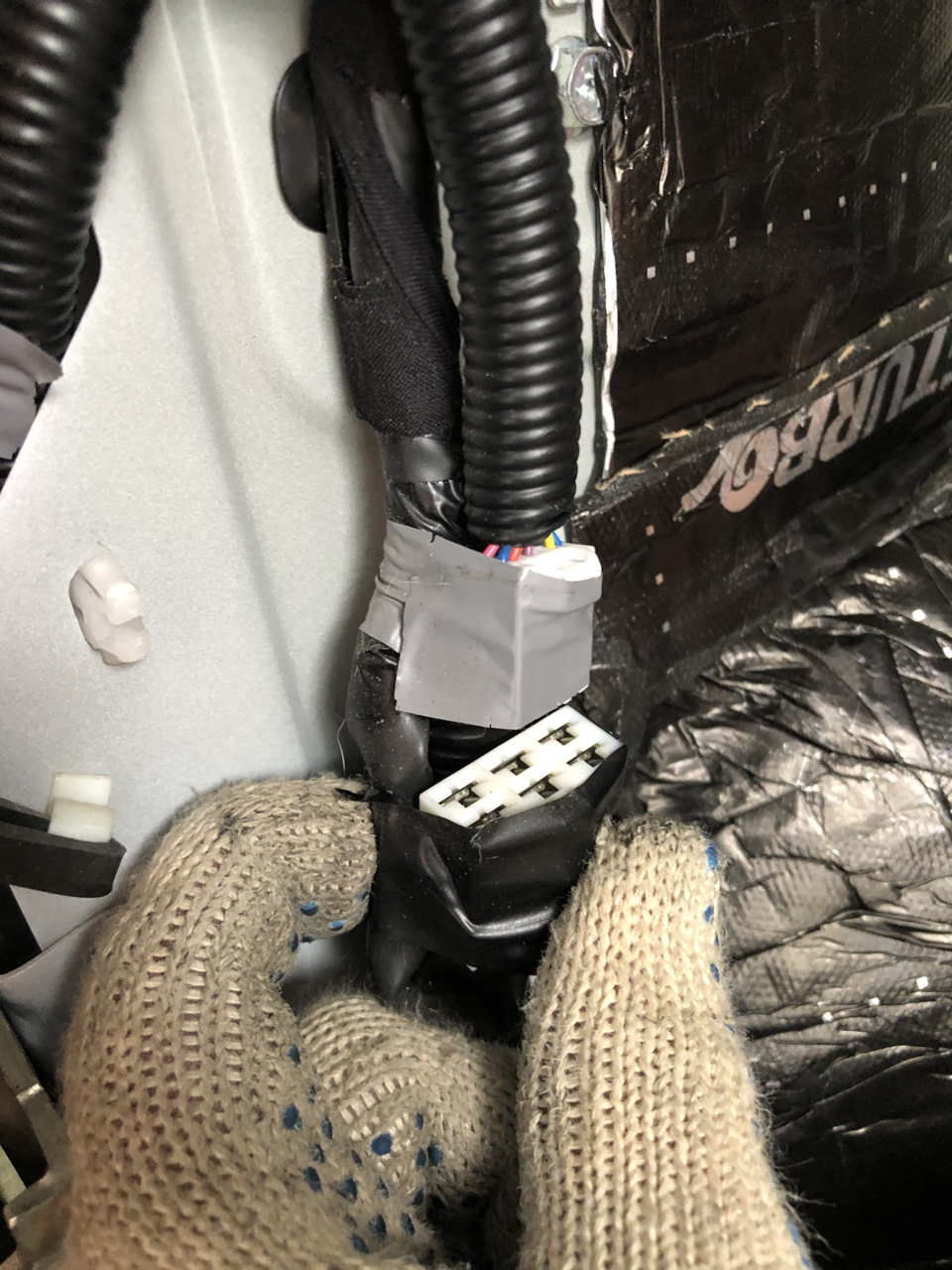

На двери разъём только на колонку, больше ничего нет.
Возможно вот тут и ошибка.
На вашей схеме: к примеру провая сторона фронт 11 и 12 выходы, сних сигнал идет на мид бас, к ЭТИМ проводам подъсоединен твитр у него должен быть фильтр на + в виде конденсатора. Т.е. 11и 12 должны быть подключены к преобразователю от него к усилителю, а от усилителя к продолжению проводов 11 и 12. Т.е. и мид и твитер должны играть от усилителя. По этой схеме так и ни как иначе.
Тут или схема неправильная или подключено все не так как надо.
Никаких чудес.
Я изначально так и сделал, колонка в дверях заработала.
Но так как на схеме видно что где то идет разъём на Твитеры, твиры перестали работать.
Возможно вот тут и ошибка.
На вашей схеме: к примеру провая сторона фронт 11 и 12 выходы, сних сигнал идет на мид бас, к ЭТИМ проводам подъсоединен твитр у него должен быть фильтр на + в виде конденсатора. Т.е. 11и 12 должны быть подключены к преобразователю от него к усилителю, а от усилителя к продолжению проводов 11 и 12. Т.е. и мид и твитер должны играть от усилителя. По этой схеме так и ни как иначе.
Тут или схема неправильная или подключено все не так как надо.
Никаких чудес.
На схеме видно что за параллельны Твитеры и фронт
Идет два провода от фишки, и где то переходник на Твитеры.
Если резать от фишки, Твитер не работает.
Твитеры также через усилитель и преобразователь подключены?
Нет, они штатно от майфуна
Скорее всего ошибка заключается в том, что преобразователь у тебя двухканальный, вход взят
с RR, RL с преобразованием в 4 канала (FR, FL, RR, RL)… А голос при звонке по телефону только в FR, FL
Есть ещё преобразователь на один канал, может можно как то за паралелить?
Куда? Переподключи свой двухканальный на фронт, получишь громкую связь, в том числе на тыловые динамики…
Поправочка, подключил на тыл, т.к фронт в паралели с пищалками, если обрезать на фишке, не играют пищалки.
Так пищалки нужно на усилок вместе с фронтом цеплять…
В идеале 4х канальный преобразователь, или два 2х канальных, на фронт и тыл… Пищалки через кроссовер к фронтальным динамикам…
На пищалки тоже провода тащить от усилителя?
Преобразователь 2 х канальный.Усилитель 4-х .
Зачем? Уже в передние двери от усилителя есть проводка… С усилка на вход в кроссовер, с кроссовера (делитель) сразу на фронт и на пищалку… Кроссовер на стойке разместить в районе гофры в дверь…
hai-msk
Поправочка, подключил на тыл, т.к фронт в паралели с пищалками, если обрезать на фишке, не играют пищалки.
Привет, не надо резать провода! Подключи преобразователь к передним колонкам в фишке, не отрезая провода. Тогда пищалки останутся в работе по штатной проводке, а в двери через усь и новые провода
Привет
Просто вставить провода в разъём?
Зачистить участок провода и подключиться, провода там конечно тонкие, но я так делал. Я заменил передние колонки на инфинити, а они с кроссовером и пришлось тянуть провода от ГУ к кроссам и в двери. Сзади поставил коаксиал тоже инфинити. Без усилителя на штатном гу звук отличный и громче 6 палок слушать невозможно и при этом никаких искажений. А вишенка на торте это саб в запаску bose, подключённый как раз через похожий преобразователь kicx и усь vibe.
NXT32
Куда? Переподключи свой двухканальный на фронт, получишь громкую связь, в том числе на тыловые динамики…
На схеме видно, что Твитеры за параллельны с фронтом, если обрезать на фишке провода, пропадают Твитера.
Где искать разъём хз 🤷🏻♂️
NXT32
Скорее всего ошибка заключается в том, что преобразователь у тебя двухканальный, вход взят
с RR, RL с преобразованием в 4 канала (FR, FL, RR, RL)… А голос при звонке по телефону только в FR, FL
Т.е чтобы все штатно работало нужен преобразователь на 4 канала?
Я обрезал только фронт, тыл остался штатно.
Голос выводится в штатке на передние динамики, в тч на твиты.
В идеале преобразователь нужен на 4 канала, например md lab sq5
С 2 каналами тоже можно жить, только надо сверить, что он подключён именно с передних каналов.
Преобразователей два ставил или один?
Один, на два канала
Странно, что пропала громкая связь. Ведь по факту из магнитолы взят выход на колонки (через них и работает громкая) и через преобразователь подключен на вход усилителя…
Получается, раз пищалки работают, при переключении в режим звонка отключается усилитель (преобразователь уровня)?
Не понятно, но факт.
К штатному разъёму подсоединил новые колонки через преобразователь и усилитель.
Управление усилителем и преобразователем откуда брал?
Усилитель 4х канальный, или 2х?
NXT32
Странно, что пропала громкая связь. Ведь по факту из магнитолы взят выход на колонки (через них и работает громкая) и через преобразователь подключен на вход усилителя…
Получается, раз пищалки работают, при переключении в режим звонка отключается усилитель (преобразователь уровня)?
Но провода отрезаны от фишки магнитолы, может есть ещё какой блок через который проходит громкая связь?
Разъём в багажнике на фаркоп
Так и подумал, но решил уточнить))
