Почитав форум, купил таки LAN2060ICUC взамен базовой ACB00H0RE. Покупал в популярном магазине www.kia-rio4.ru, у них ШГУ уже Pin-to-pin к штатной проводке без каких либо переходников, с Apple Car Play и Android Auto, и русифицированы. Всё устраивало и радовало, пока не пришлось ехать всю ночь. Выяснилось что регулировка яркости подсветки не работает. Почитав форумы, ничего толкового не нашёл. Полез разбираться сам. После нехитрых измерений, выяснил что управление подсветкой совместимо только на уровне включить/выключить. Что бы не вносить изменения в схему авто (пока на гарантии), было принято решение внести небольшие доработки в схему ШГУ.

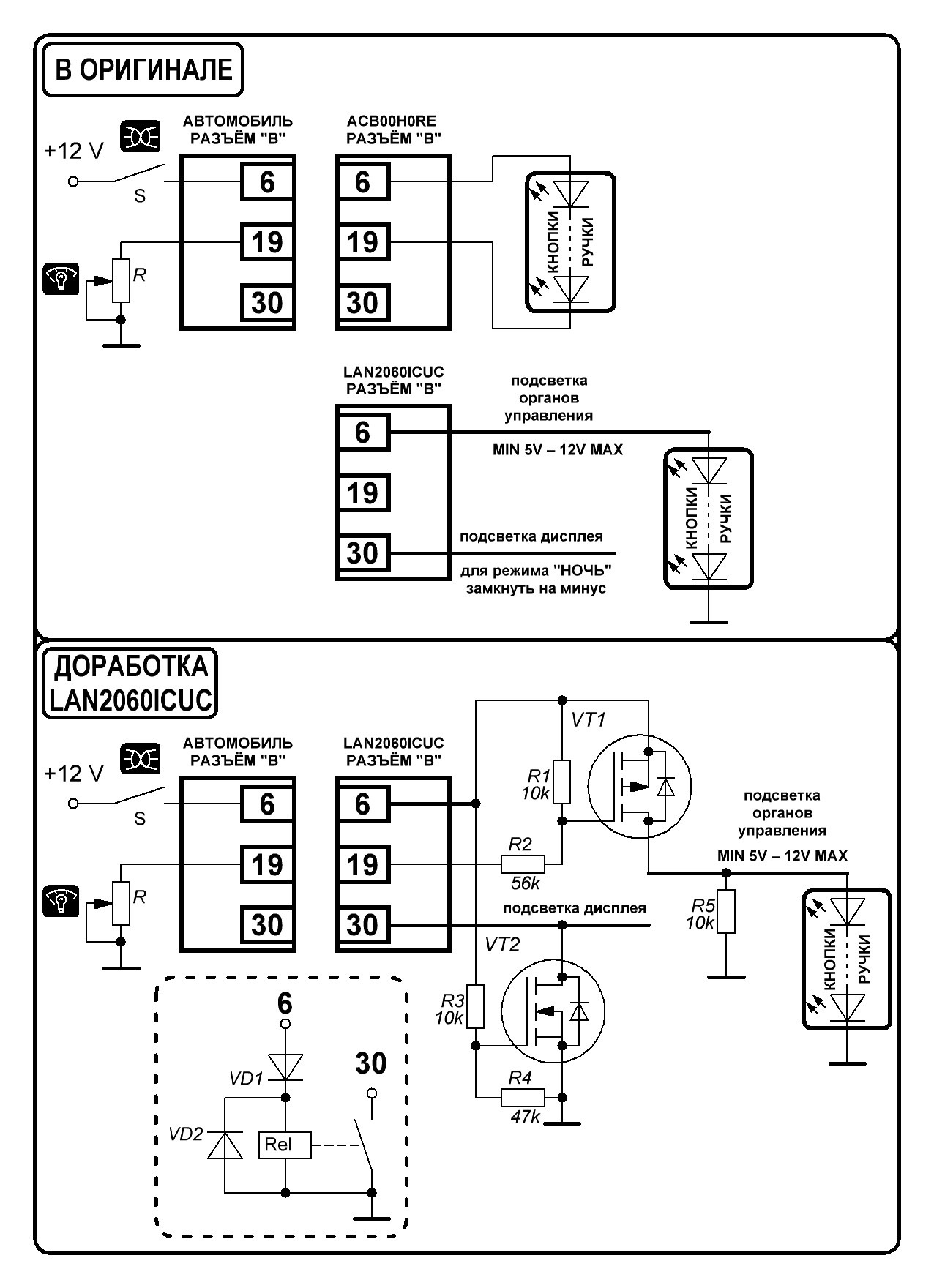

Накалякал ключевые моменты
Транзисторы VT1 и VT2 можно применять любые (я снял с дохлой материнки ASUS чего-то там), только номиналы резисторов пересчитать или подобрать. Так как компоненты SMD, то решил смонтировать их на плате ШГУ.

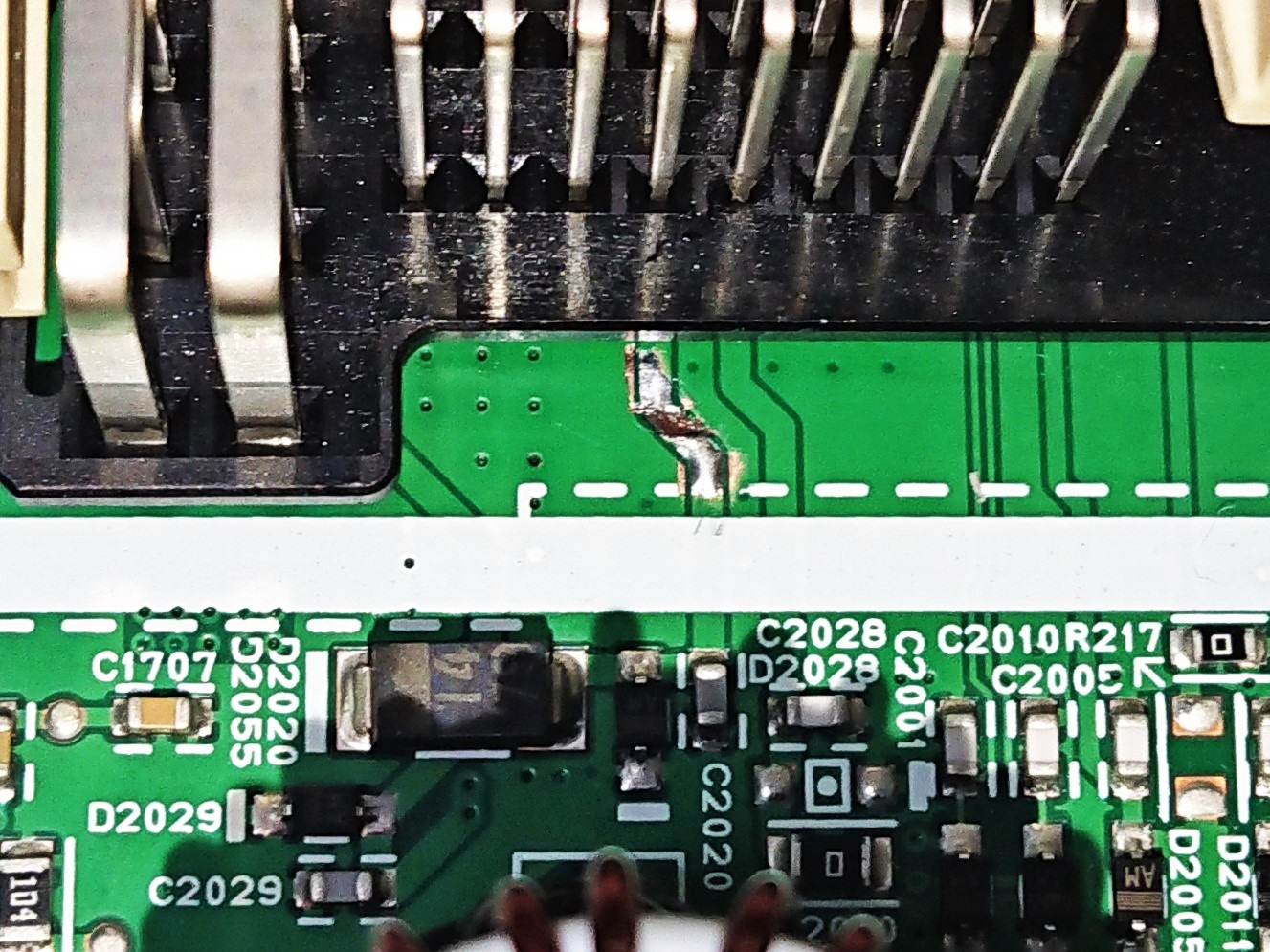

Снял экранирующий кожух и возле разъёма "В" разрезал дорожку от Pin 6

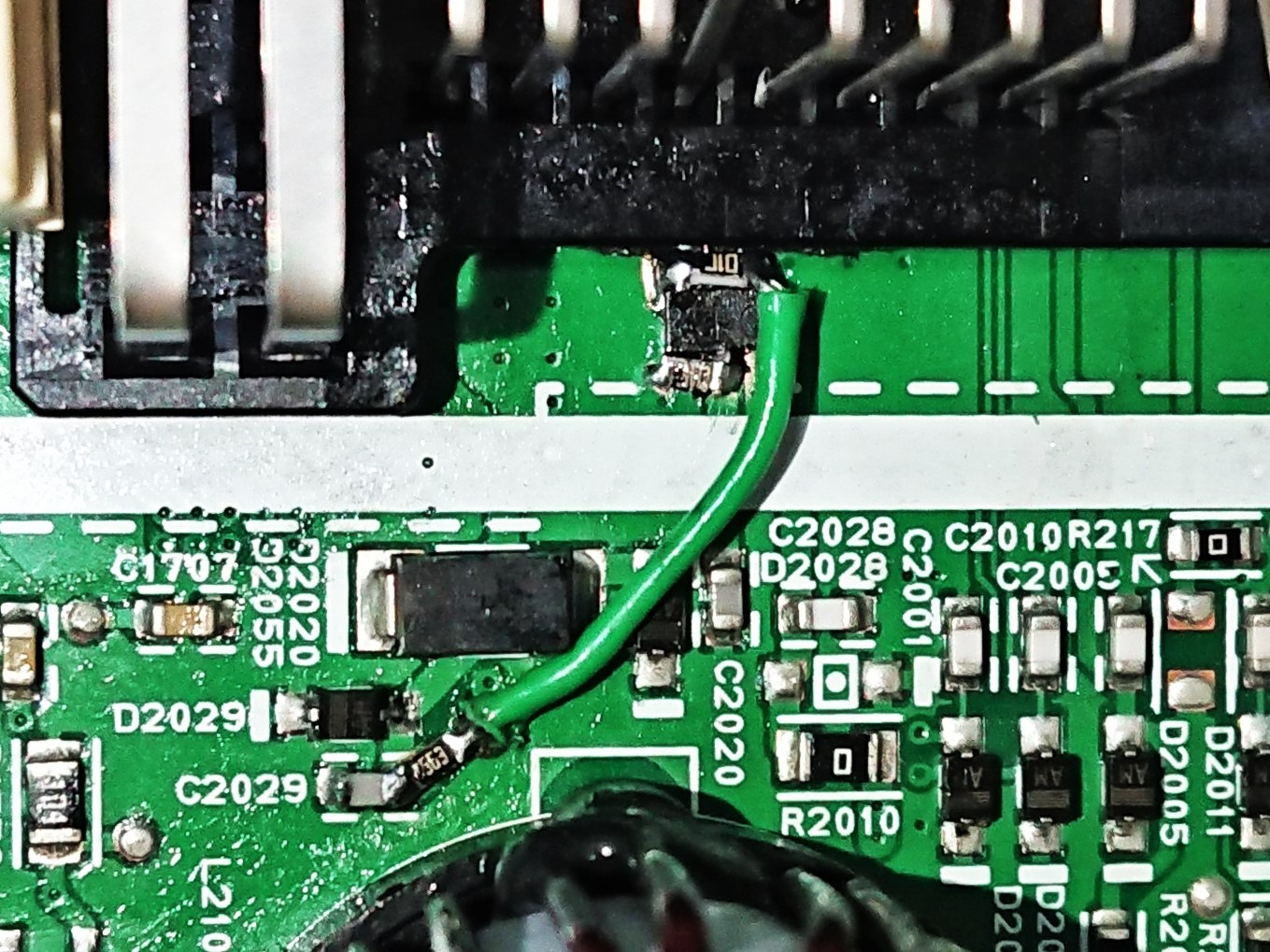

На разрыве смонтировал VT1 с обвязкой и куском провода дотянулся до Pin 19 (на плате подпаялся к С2029)

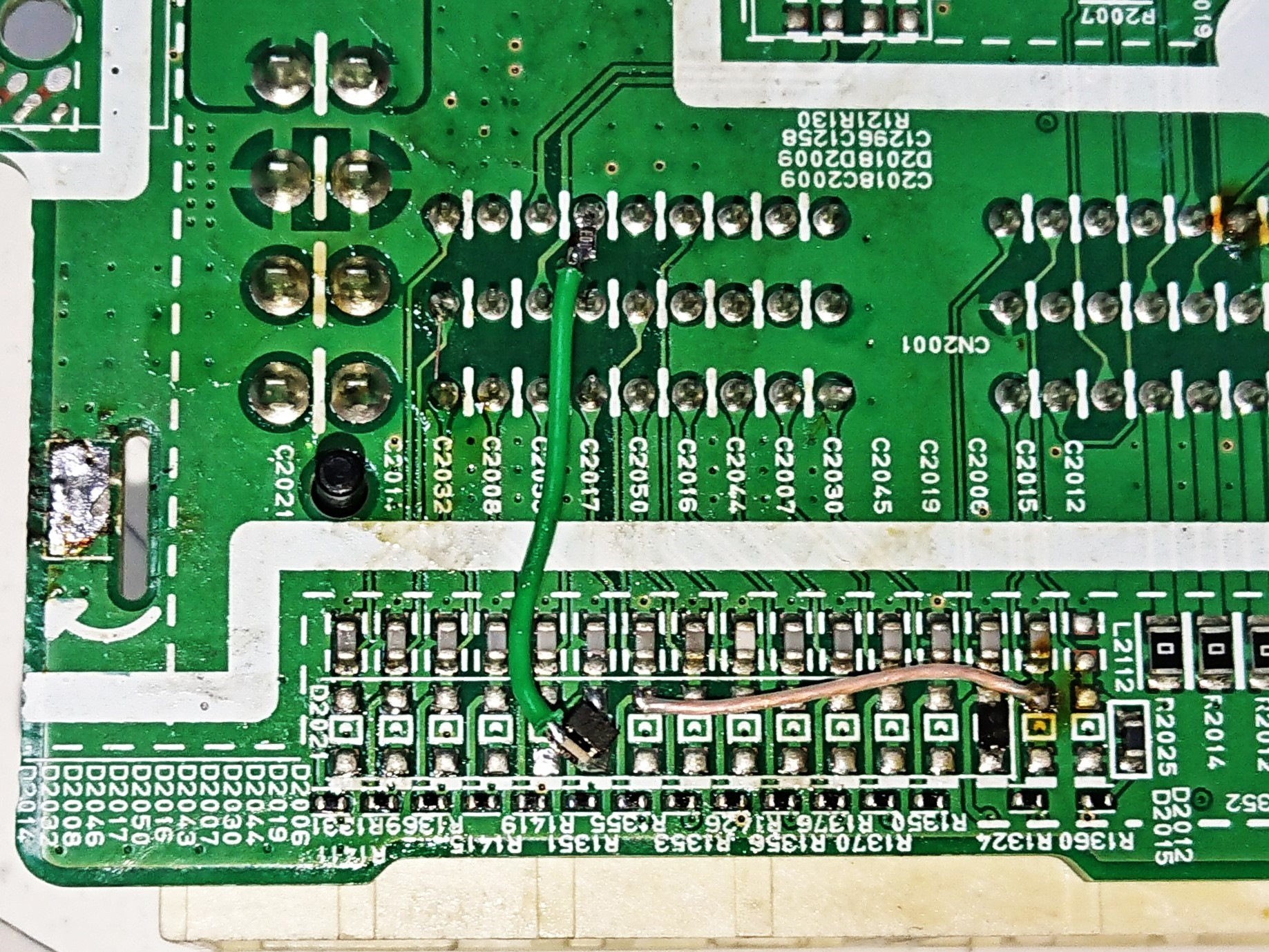

С обратной стороны платы смонтировал VT2. Там вообще ничего резать не надо, по заводу готовые площадки.
Вместо VT2 можно применить любое реле на 12V, внутри ШГУ места предостаточно для его размещения.
Ну и в заключение проверка работоспособности
