Всех приветствую!
Пару месяцев назад листая D2, наткнулся на интересные идеи по реализации подсветки Ambiet light. Эта идея начала зреть в моей голове, не давая мне покоя, что это мне нужно.
Изначально подсветку хотел делать как и большинство при помощи диодной ленты. В этом направлении что и как мне подсказал Виталий TheAGENT. Но в конце концов решил делать при помощи оптоволокна бокового свечения.
Почему именно оптоволокно:
1. Мне показалось что это проще чем диодная лента (я ошибался)
2. Точно нет точечного свечения
3. В работе подсветки участвует всего 2 светодиода.
С вопросом что, как и почему, я мучал первопроходца этой идеи Павла pavelshaper. Паша, ещё раз спасибо!
Первым делом я приобрёл оптоволокно бокового свечения.
Юбка сторона свечение 3,0 мм Диаметр пластик PMMA волоконно-оптический кабель 5 м/10 м/20 м для декоративного освещения автомобиля
a.aliexpress.com/_BOiUvB
Взял 3 метра. Этого достаточно на 4 двери. Если не косячить.
6 метров сдвоенности провода с сечением 0,5 (можно брать 0,35 сечение 0,5 там в принципе вообще не к чему)
Пару метров термоусадочной трубки.
Изоленту чёрную и чёрную тряпичную.
Резисторы 8 штук на 430ом.
Диоды 8 штук 5500к (дневной белый)
Пины 8 штук
Клипсы на обивку на случай если поломаются (я брал 7 штук) 6Q0 868 243
Многие стремятся к тёплому свечению, я тоже такие пробовал, когда выбирал цвет, брал по паре диодов разного оттенка белого. Тёплый цвет не понравился, как то на бежевой обшивке он слишком сильно отдаёт в желтезну. Вообщем мне не зашло.
На каждую дверь у меня ушло по одному дню, с паяльником я на вы. Паяю редко, но метко. Пилить декор, то ещё испытание и стресс🤣.

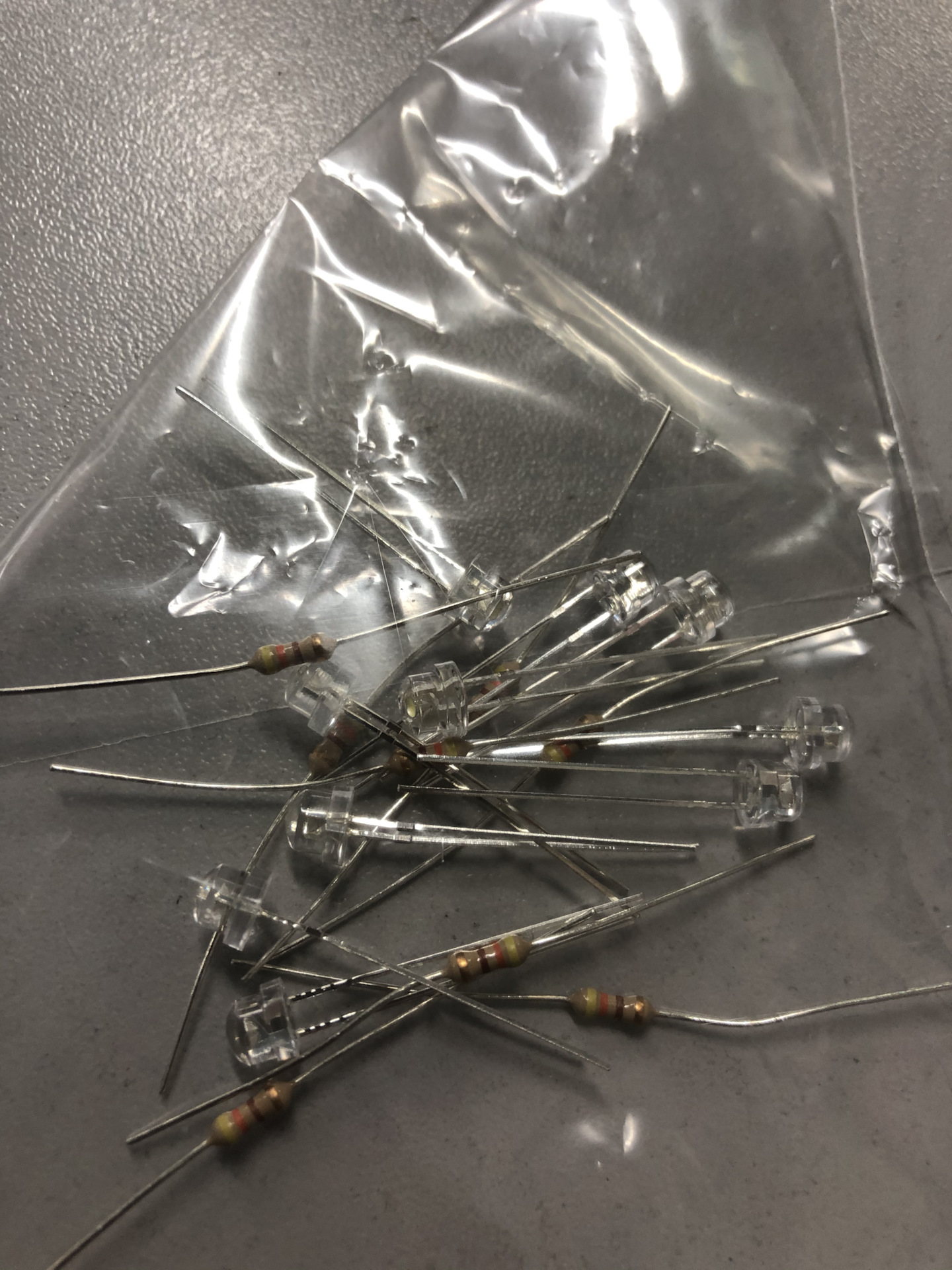

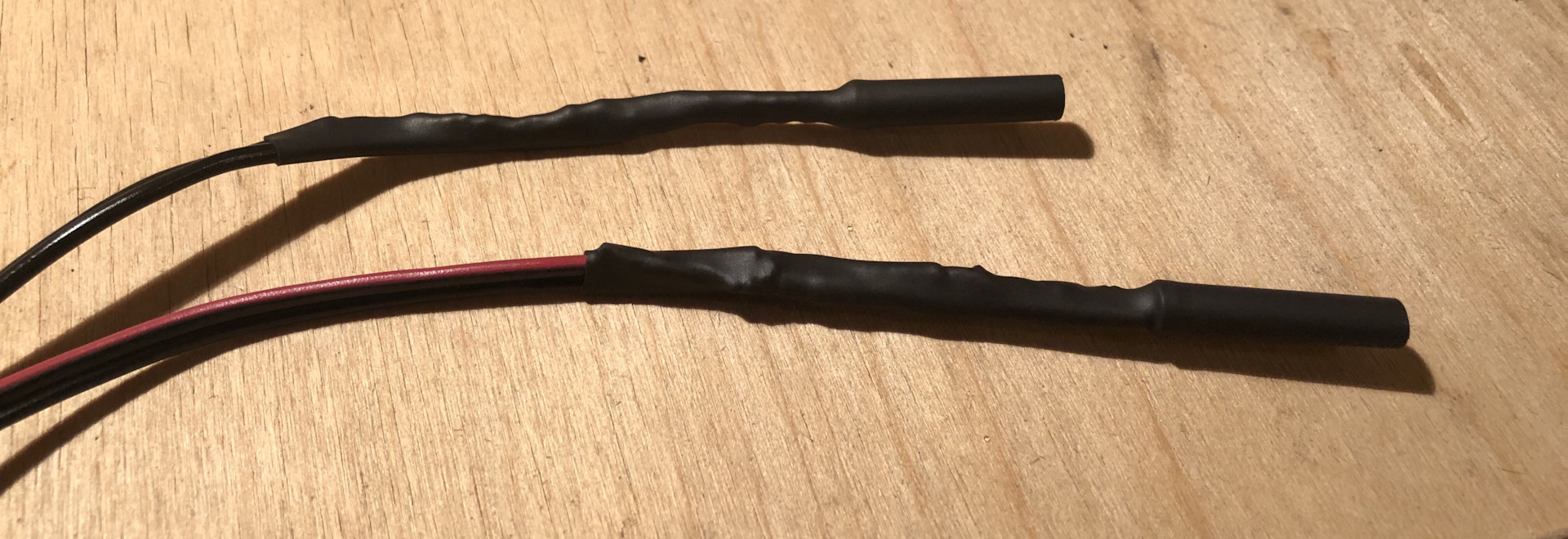

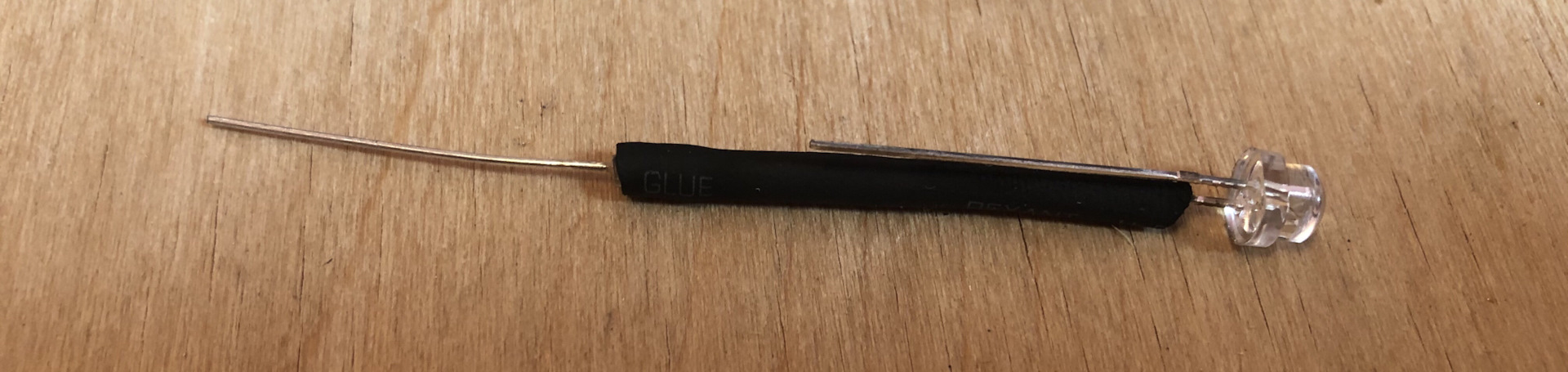

Подготавливаем за ранее диоды и их крепление к будущей установке на оптоволокно. На каждый диод припаиваем резистор на 430ом и примерно по 15см провода. На диод одеваем термоусадку, именно через неё в будущем крепим диод к оптоволокну.

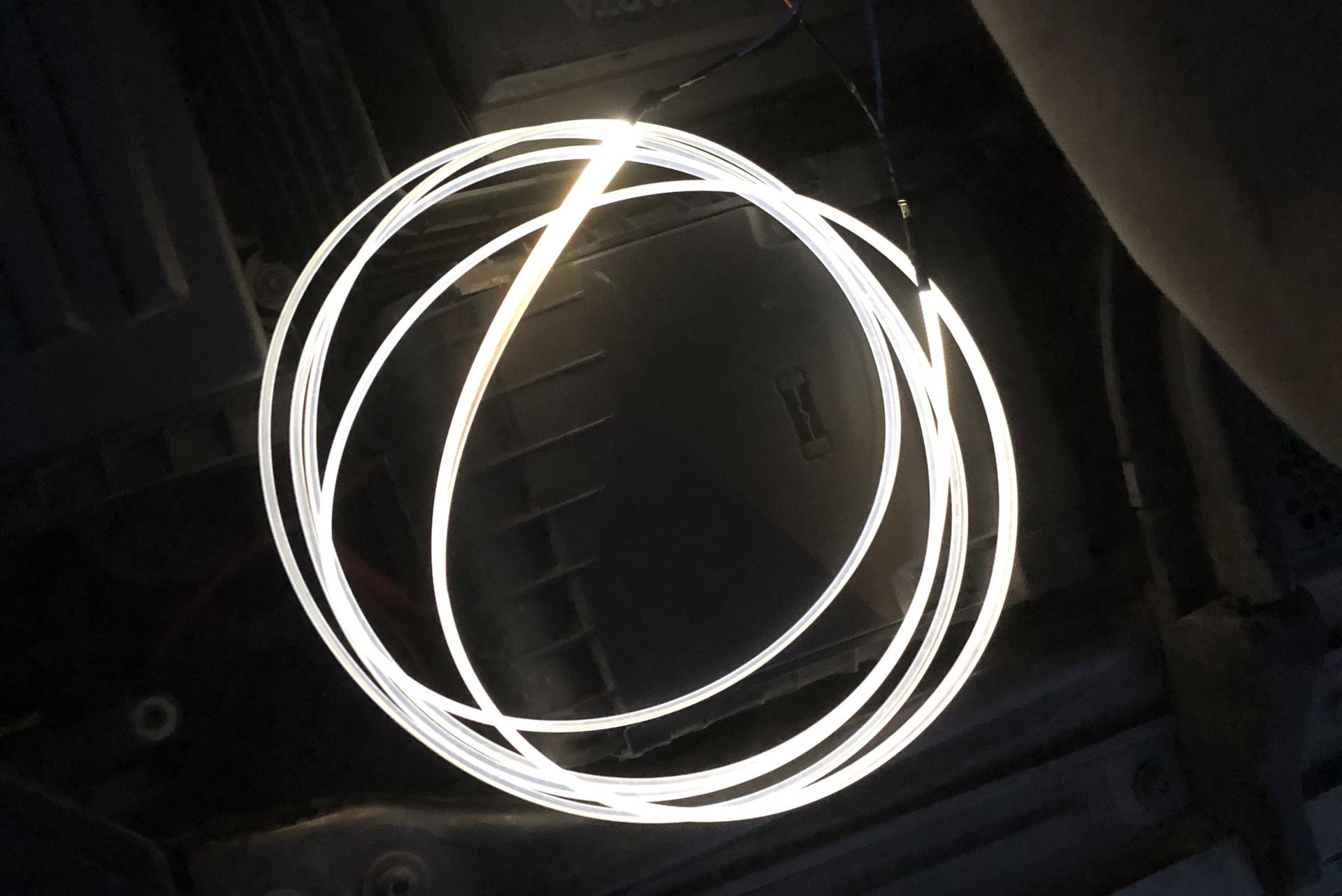

Проверяем свечение оптоволокна.
Начинаем мы со снятия обивки, держит ее 4 болта, пистон с внутренней боковины, и разжимные клипсы по периметру. Один болт под крышкой ручки, один под блоком кнопок.
Крышка сдвигается в сторону зеркала, блок стеклоподъемников поднимается в передней части обивки лопаткой.
Два болта по нижней стороне обшивки.
Отщелкиваем разъёмы с блока кнопок. И отсоединяем трос внутренней ручки открытия двери.
Сняв обивку, снимаем планку декора (6 винтов Torex)
Дальше начинается самое интересное, нужно по нижней кромке декора снять примерно 2,5мм.
Я долго собираясь с мыслями сделал это аккуратно маленькой болгаркой. Предварительно заклеив весь декор в несколько слоев бумажного скотча. Оставив только кромку которую нужно выпилить. После линчевания декора шлифанул края, мелким камнем при помощи бор машинки и отполировал края войлочной насадкой. Скажу честно идеально ровно отрезать декор не получилось. Но засчёт того что нужная нам область скрыта в обивке двери, это не критично.

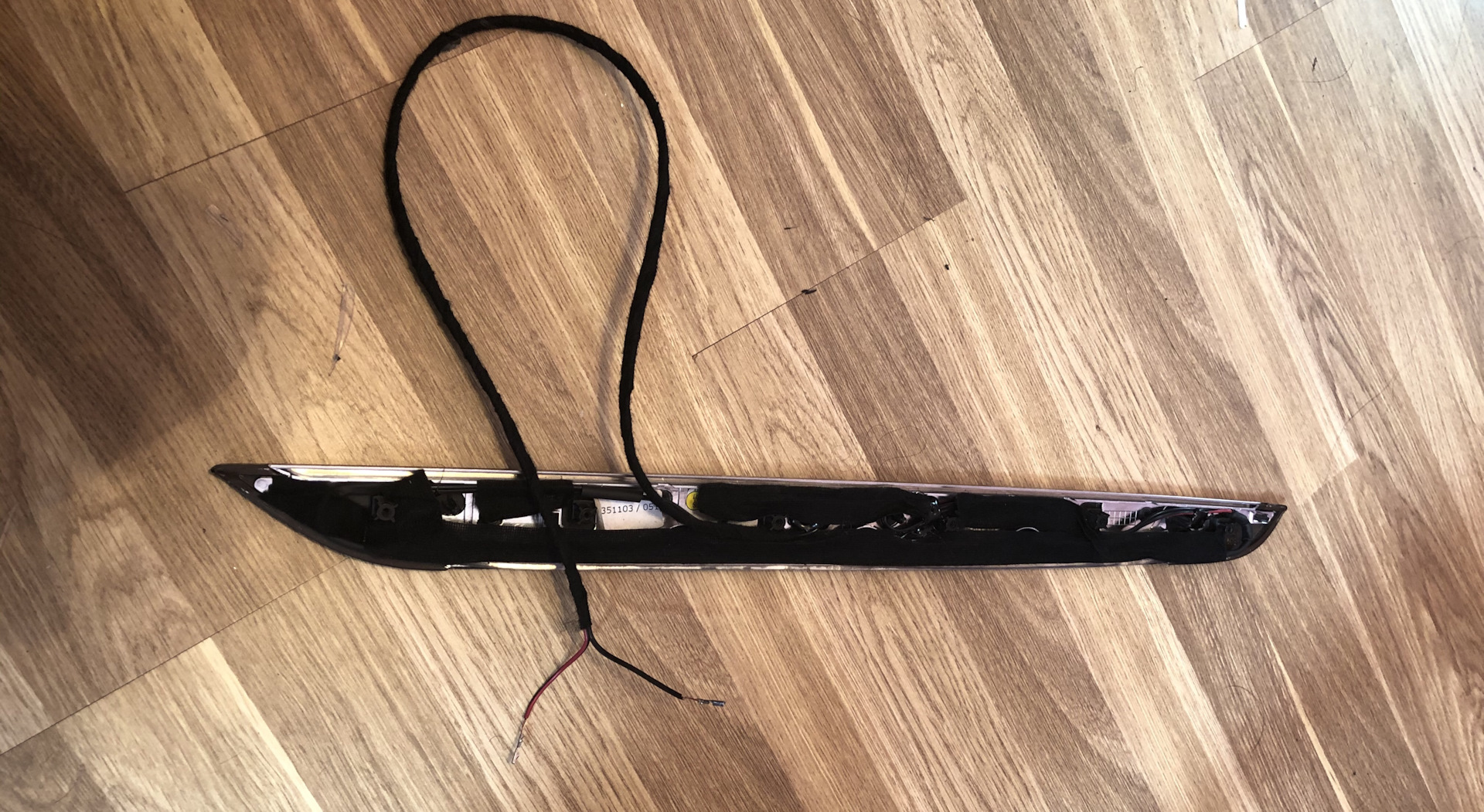

Далее очистил декор от пыли, наклеил двух сторонний скотч для предварительного крепления оптоволокна, отрезал по месту нужное количество оптоволокна, установил на него с обоих концов заранее подготовленные диоды.
При помощи клеевого пистолета окончательно зафиксировал световод и провода от диодов в декоре, поверх проклеил частично антискрипом.
Оптоволокно я устанавливал, так чтобы оптоволокно на 1мм выпирало ниже кромки декора, иначе свет отражался от бежевой обивки и превращался в цвет «тёплого свечения».

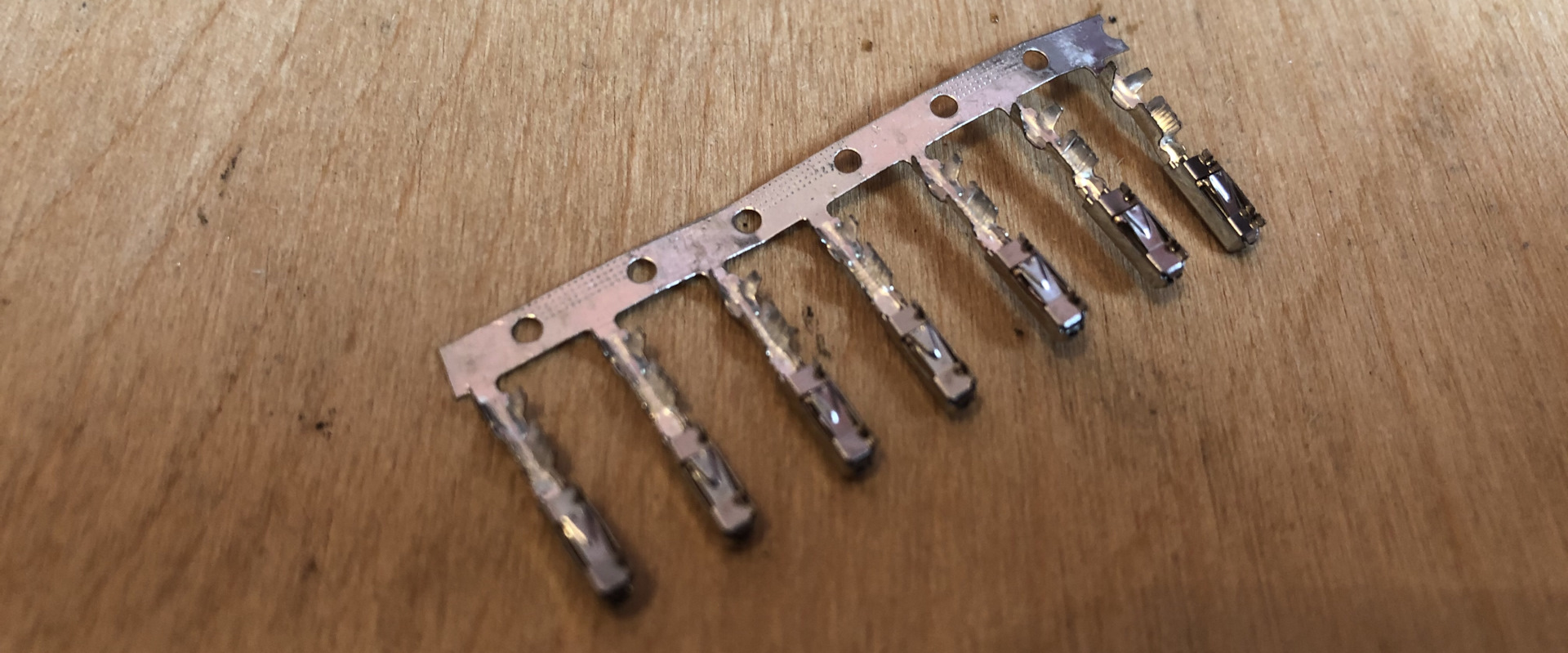

Далее протянул провод от декора до 32Pin разъёма в блоке двери. Разбираем разъём, на провод от декора устанавливаем Pin’ы и подключаем их + 17Pin / масса 19Pin.
Подключаем «Василия»

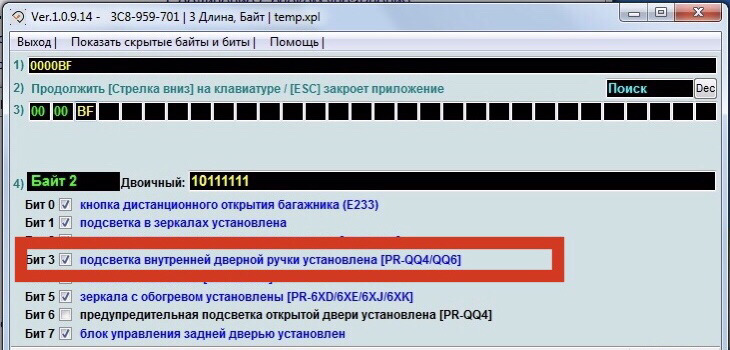

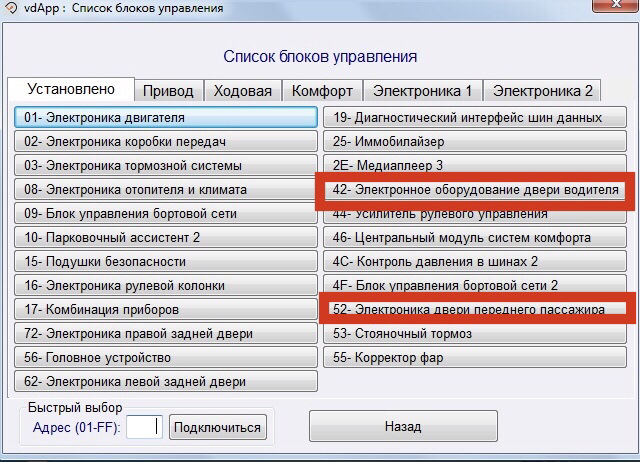

Активируем подсветку внутренних ручек дверей. В блоке передней левой и передней правой двери.
Почему именно ручек, потому что штатно декор как понимаю подключается именно к проводке подсветки внутренних ручек дверей, которая в свою очередь подключается как раз к 17 и 19 Pin в разъёме.
Проверяем работу подсветки. Работает!
Собираем в обратном порядке.
Яркость подсветки регулируется штатно при помощи колесика на панели приборов от 0 до 100%.

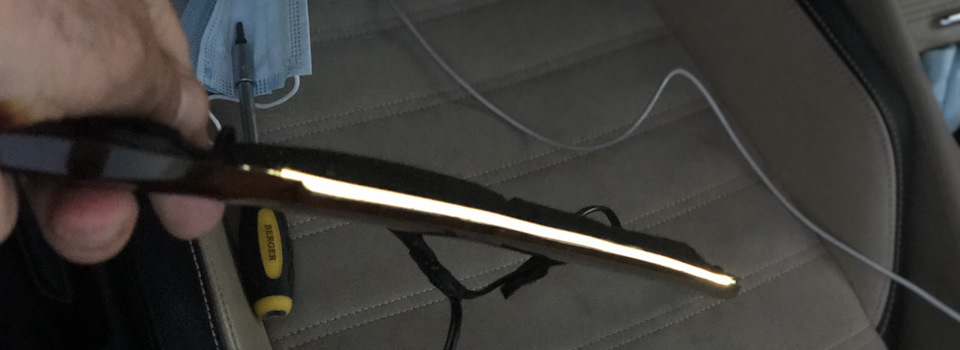

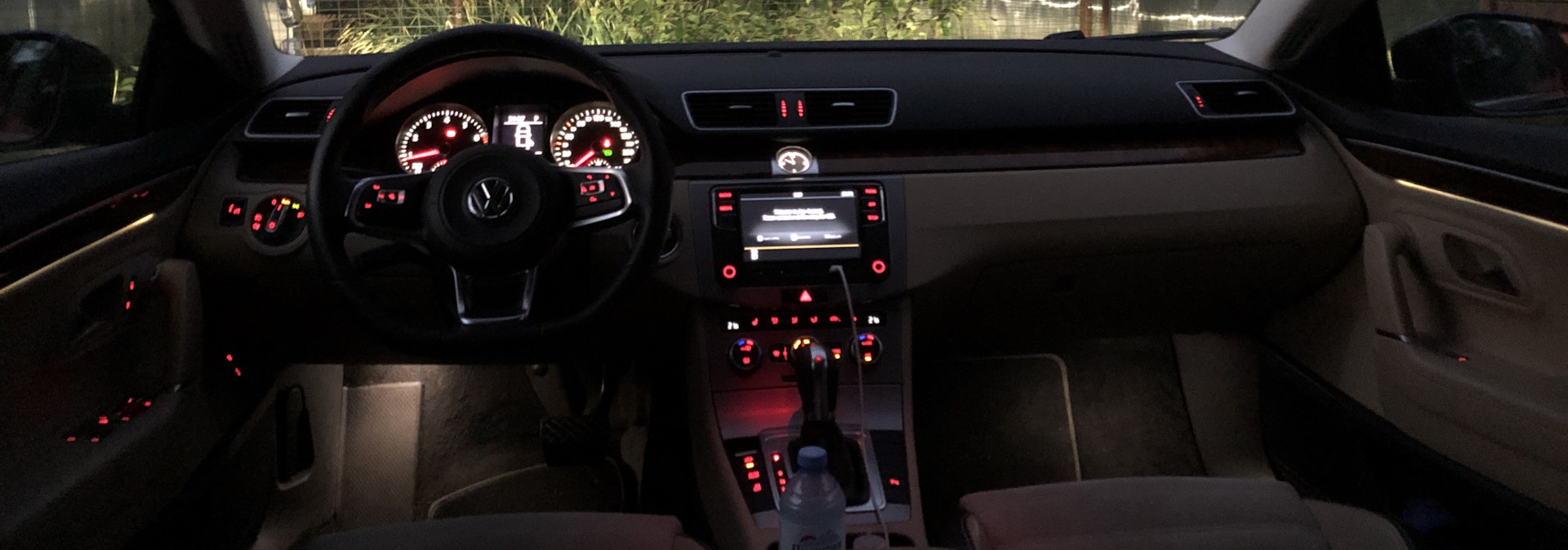

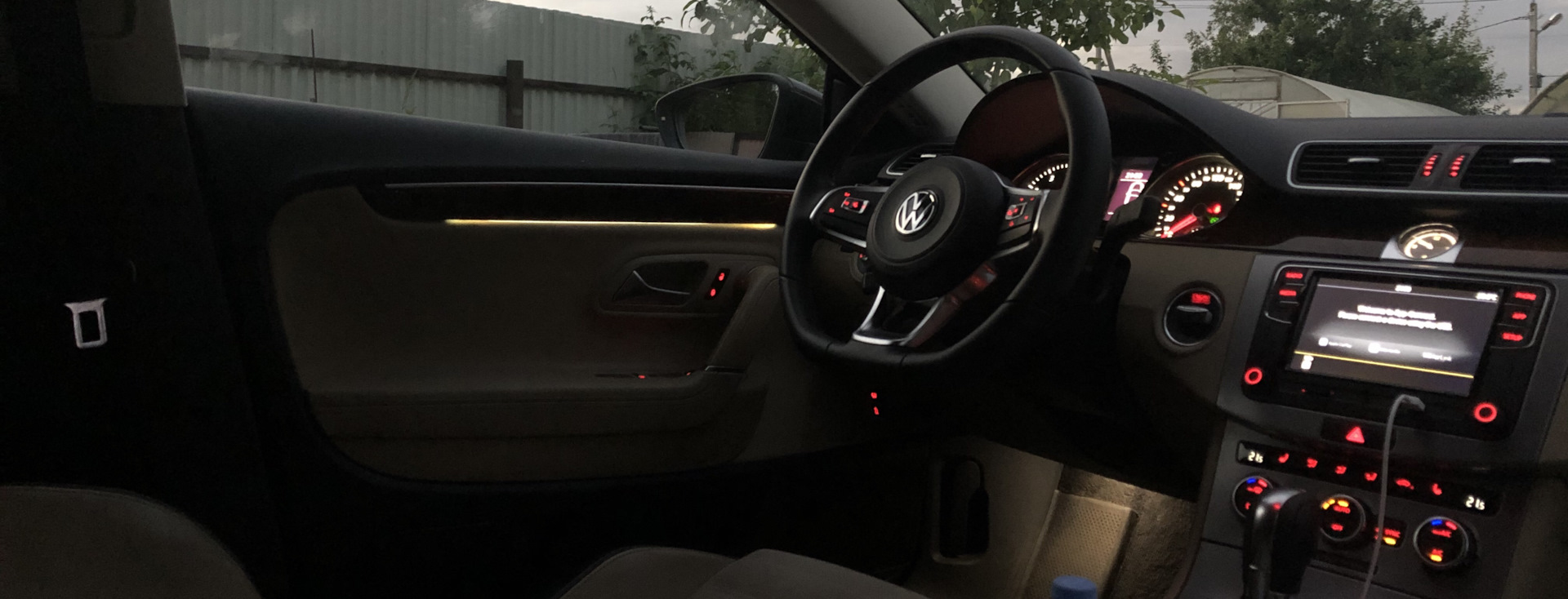

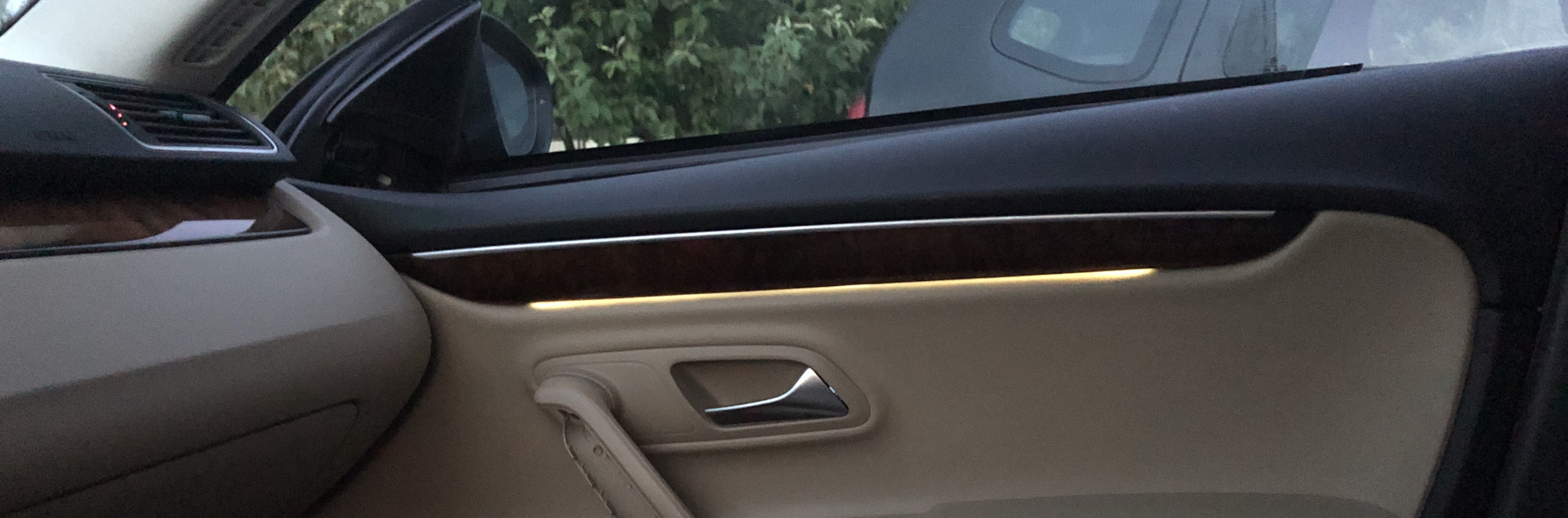

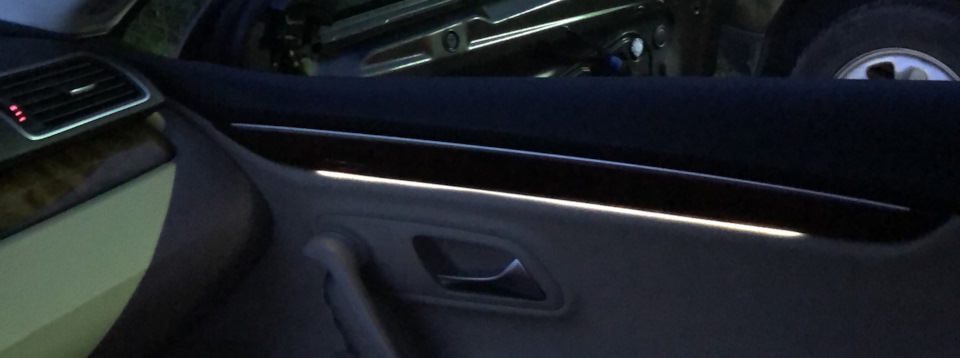

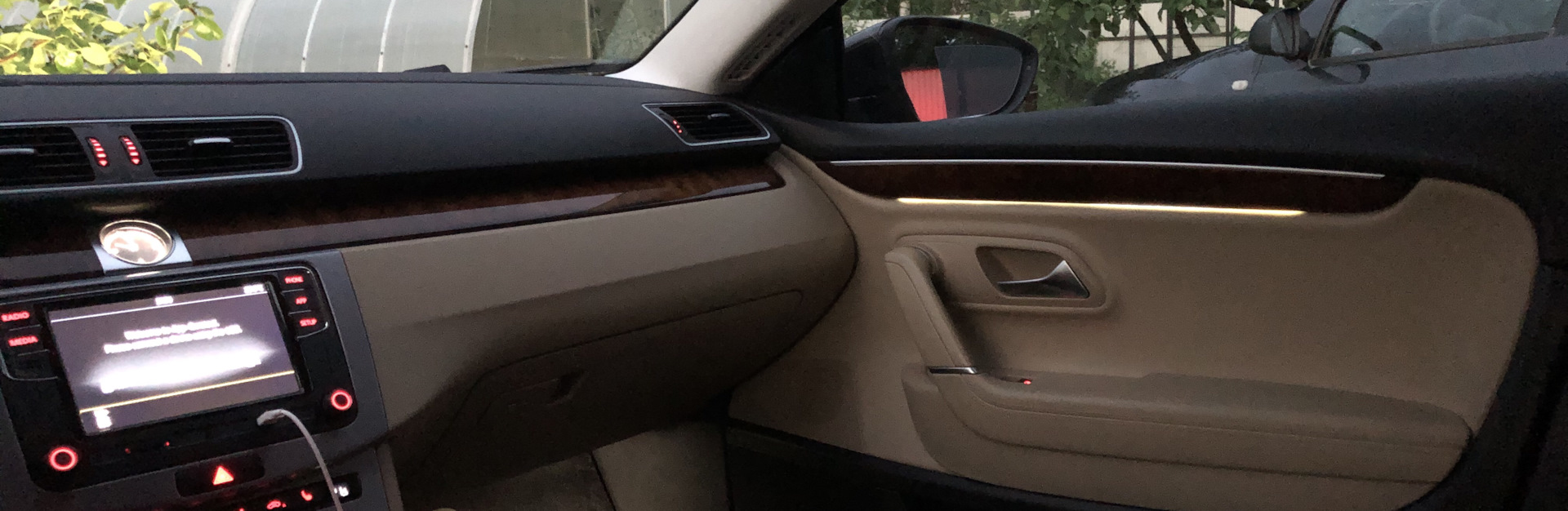

Готовый результат:
Задние двери буду делать позже, по ним напишу отдельно. Хочу ещё поэкспериментировать со световодом.
