Как известно из более ранней записи в БЖ, при установке Columbus вместо Swing не удалось сходу заставить его подружиться со штатным USB. Но сдаваться — не наш метод, надо копать. Благодаря помощи ZippeR-ID (огромное спасибо еще раз!) стало понятно, что магнитола таки должна выдавать +5 вольт, но делает она это не по основному USB-выходу, а по двум проводам в той же фишке, где находится Aux.
Сразу скажу, что штатную проводку резать не будем, протянем новые провода.
Сейчас все проиллюстрирую. Вот так выглядит штатный провод USB, идущий к панельке с USB/Aux (upd: это на машинах 2015-го модельного года, на предыдущих все несколько усложняется — см. обсуждение в комментариях):
Круглый разъем — это для передачи данных. Рядом — прямоугольный двухпиновый штекер. Вот это как раз питание (на данной фотографии правый контакт двухпинового штекера — это +5 вольт, соответственно при втыкании в порт плюс будет сверху, т.к. у порта расположение двухпинового разъема вертикальное и слева от разъема данных). Про кабель-удлинитель для передачи данных я писал в прежней записи, а теперь про питание. В качестве прямоугольного штекера подойдет, например, проводок из системного блока (от кнопки Reset или Power), типа такого:
Еще понадобятся клеммы 000979009 (или готовый провод с клеммами — 000979009E), чтобы воткнуться в фишку quadlock'а.

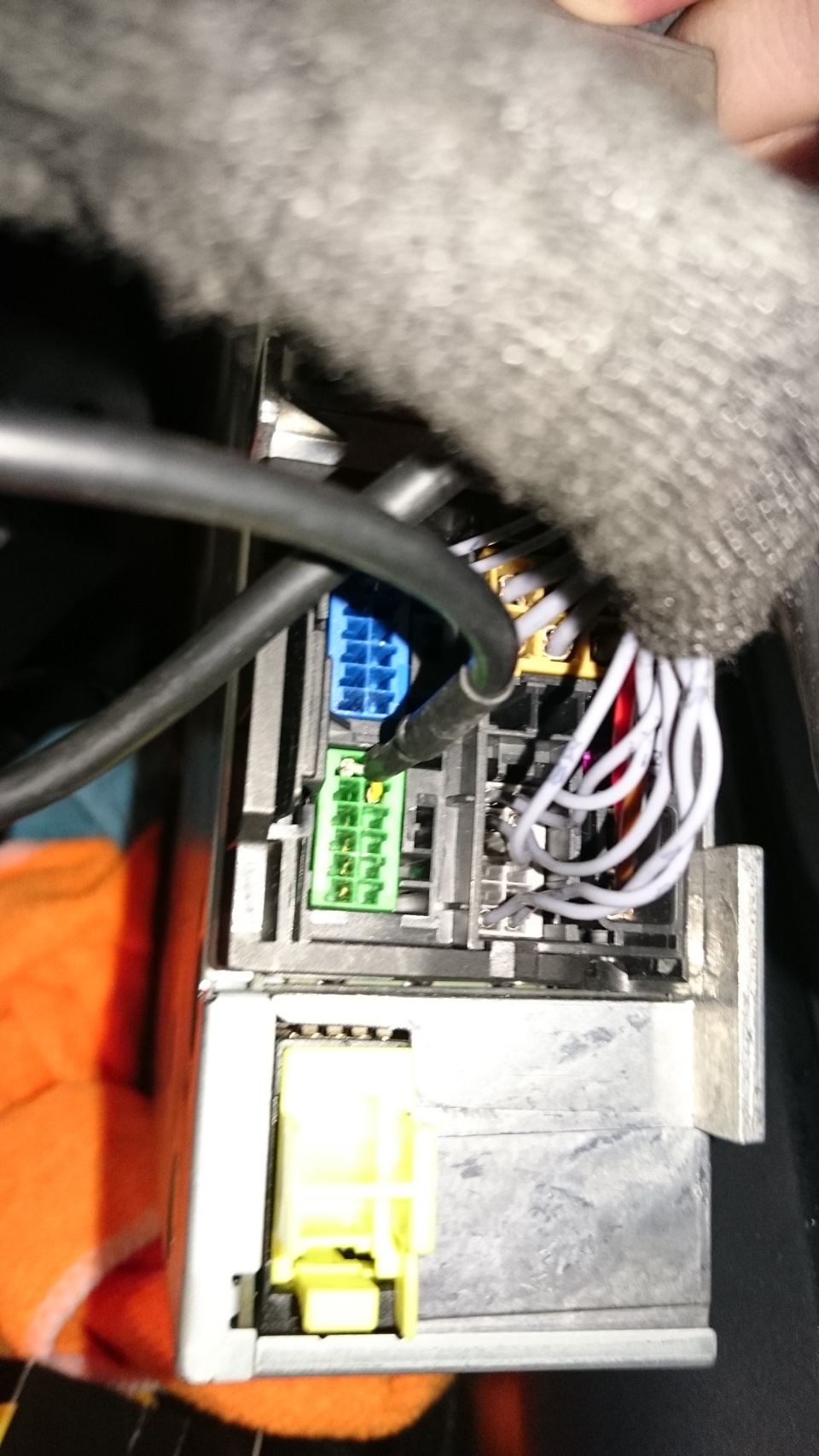

Этот проводок тянем к магнитоле, к фишке с Aux. Вот она, зеленого (в моем случае) цвета:
В ней сейчас всего 3 провода, от Aux. Надо воткнуть еще два, для питания USB, в 3-й и 4-й контакты (+5 вольт и земля соответственно). Вот распиновка на коламбусовской наклейке:
Снизу справа как раз нужная нам фишка. Нужные контакты — 3-й и 4-й, названные IPodDetected и GND.
После этих манипуляций на порт USB будут идти +5 вольт.

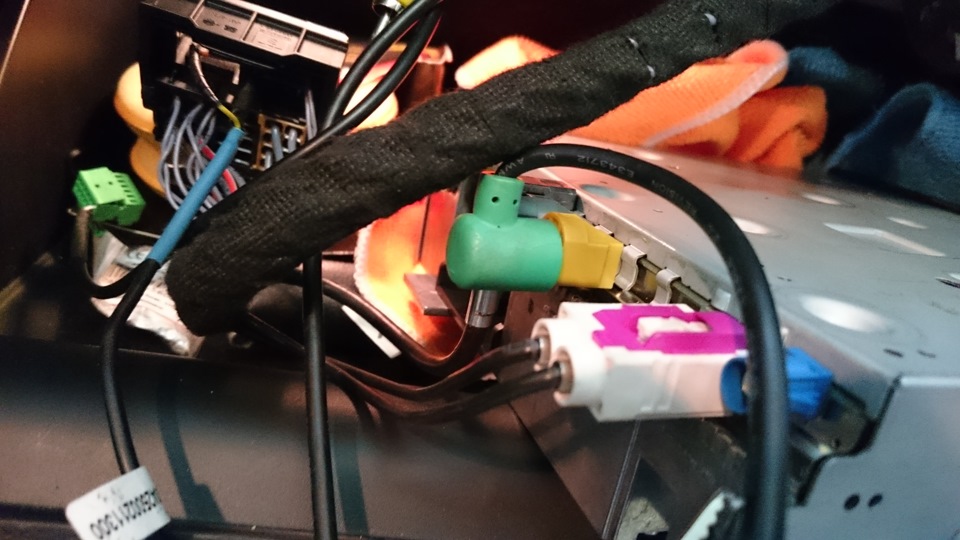

Но это еще не все — как мне подсказали (Reminator, спасибо!), имеющийся у меня кабель-удлинитель USB предназначен для прежнего поколения магнитол, и в нем другая распиновка. Путем прозвонки оригинальной проводки и купленного удлинителя, а также методом сравнительного анализа, было установлено, что достаточно просто повернуть конец удлинителя, втыкающийся в магнитолу, на 180 градусов. Для этого потребовалось срезать защелку. Получается вот такая дичь:
Ну да, дичь. Зато теперь все контакты в разъеме правильные. Проверяю — работает!
Так что USB вычеркиваем. Остается камера заднего вида, ее так и не удалось заставить работать :( То ли Columbus ее не понимает, то ли еще что, но пока поезжу без нее.
Comments 46
правда что вместо usb кабеля можно взять от монитора, просто добавив доп питание?
Врать не буду, не проверял. Но что такой трюк проходит с кабелем USB от старой магнитолы RCD-510 — правда.
Не подскажите, можно ли взять с этого блока Рем на усь?
К сожалению, не в курсе. Вот тут изыскания проводили: www.drive2.ru/l/3415487/ — в зеленой колодке как бы есть подходящие контакты. Но не факт, что усилитель это воспримет, т.к. там не 12 вольт вроде как.
Эт я уже курил, просто у чела Болеро, может что-нибудь отличается, поэтому и спросил.
Блин ещё с ключиками для снятия головы засада, нужно с чего-то смастырить!
Мне почему-то кажется, что болеро от коламба по распиновке не отличается. В крайнем случае всегда можно прозвонить.
Возможно, как писал выше, нужно ключики сварганить, и можно прозванивать!
Спасибо за ответ!
GOzzy
Мне почему-то кажется, что болеро от коламба по распиновке не отличается. В крайнем случае всегда можно прозвонить.
Работает! :-D
От красного провода на 5 вольт, мой усь включаеться, осталось проложить кабель в багажник.
Ещё раз спасибо за ответы!

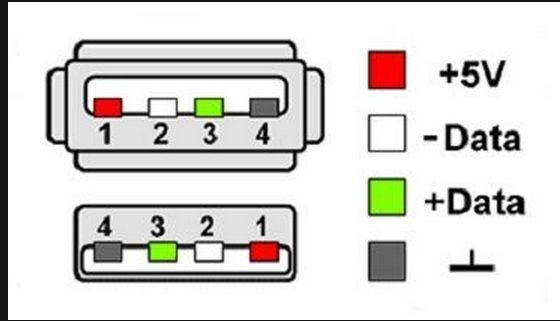

Интересует как раз распиновка желтого разъема на магнитоле. Не понятно почему тогда в этом желтом разъеме 4 провода, если там нет 5 вольт. Для данных достаточно и 2 проводав
Возможно, оставили, чтобы тупо не тратиться на новый разъем. Раньше этот желтый порт на магнитоле был самодостаточным вроде как, это потом схему с питанием поменяли зачем-то.
То что поменяли понятно, не понятно задействованы ли два пина питания в самой голове. Может просто достаточно резануть провод и на два крайних пина юсб подать 5 вольт? на 1 и 4 пины. А провода которые идут к голове от 1 и 4 отрезать? Достаточно ли будет -дата и + дата?
не понял я что то!) все таки на правый контакт двухпинового штекера подаем 12 или 5+ вольт?
+5, опечатка была.
Приветствую, есть не большая проблема, вдруг сталкивался. Пользовался я ориг нал ным юсб икак то он начал сбоить, пихаю в него флешку а он не видит ее (болеро). Мне в принципе не критично я картой памяти пользуюсь но интересно что с ним не так. Не работает неработает а потом бац и заработал и другие флешки видит
Привет. Лично не сталкивался, но читал про подобные проблемы у обладателей Bolero. Была версия, что магнитола "не дружит" с некоторыми флешками, т.к. с одними то работает, то не работает, а с другими — как часы. Возможно, что есть обновленная прошивка под Bolero, где проблема решается.
Слушай, а ты не можешь сказать код штекера феолетового, который в юсб разьем втыкается, а то у меня он тупо круглый зеленый, и мы не смогли заставить юсб работать(
За фиолетовый не скажу — он входит в состав заводской проводки, отдельно на нем опознавательных знаков не видел. Круглый зеленый — это, надо понимать, неоригинальный кабель, как у меня? И в чем проблема с USB? Если подвести питание и правильно воткнуть кабель, то проблем быть не должно.
У меня шел с завода зеленый штекер круглый(а у тебя фиалктовфый и плюс со штекером под
Два пина, мы вот хз че делать
А на панельке с usb-портом, куда втыкается кабель, двухпинового разъема нет?
Нет)
Офигенно. Свинг стоял старый, без сенсорного экрана? Вероятно, он выдавал +5 вольт без дополнительного кабеля (а вот новый — по отдельному проводу). Видимо, отличие в модельных годах.
Да все правильно)))
GOzzy
Офигенно. Свинг стоял старый, без сенсорного экрана? Вероятно, он выдавал +5 вольт без дополнительного кабеля (а вот новый — по отдельному проводу). Видимо, отличие в модельных годах.
Сам черт голову сломает)
Порт USB-то хоть съемный? Если он вынимается из панельки, можно попробовать воткнуть порт от более свежих октавий: 5q0035726B (или 5q0035726C — я хз, в чем там разница), например.
Да порт сьемный, ну ни в нем нет ни в этой фишке питания(я вот думаю придется новый порт и фишку купить, толька как найти номер)
Ну номера-то я дал — это то, что в ETKA увидел. И то, и другое значится как "Порт USB", но ценник раза в 3 отличается :) Поэтому не знаю, они одинаковые по разъемам и т.п., или нет.
wirus
Да порт сьемный, ну ни в нем нет ни в этой фишке питания(я вот думаю придется новый порт и фишку купить, толька как найти номер)
Могу как-нибудь на днях на своей посмотреть.
GOzzy
Порт USB-то хоть съемный? Если он вынимается из панельки, можно попробовать воткнуть порт от более свежих октавий: 5q0035726B (или 5q0035726C — я хз, в чем там разница), например.
Да на ней видно помимо круглого входа литой с другим входом, вот теперь намутить как сам провод фиалетовый)
У тебя, видимо, порт 5Q0035726, а у меня — 5Q0035726B. Если погуглить, то во втором случае на картинке виден вход с двухпиновым разъемом под питание, а по первому номеру — без такового.
Да видимо так, спс большое
GOzzy
Офигенно. Свинг стоял старый, без сенсорного экрана? Вероятно, он выдавал +5 вольт без дополнительного кабеля (а вот новый — по отдельному проводу). Видимо, отличие в модельных годах.
А у тебя свинг новый?с экраном?и год какой?)
Был новый, модельный год 2015-й.
GOzzy
За фиолетовый не скажу — он входит в состав заводской проводки, отдельно на нем опознавательных знаков не видел. Круглый зеленый — это, надо понимать, неоригинальный кабель, как у меня? И в чем проблема с USB? Если подвести питание и правильно воткнуть кабель, то проблем быть не должно.
Это проводсоединял юсб и свинг
Блютус работает?
Да.
Да, кстати забыл сказать, датакабель тож гувно.
В смысле?
это я про то что ты его тоже победил/перевернул
а с камерой что не так?
А фиг ее знает — сигнал идет, но коламбус изображение не показывает. Вероятно, камера оказалась PAL-овской, а так работать не будет. Надо подыскать что-нибудь гарантированно NTSC-шное и проверить еще разок.
Разъемы fakra подошли? Как провода питания и управления соединяли? А кодировали как?
У камеры вроде никаких fakra нет. Запитана она в багажнике. От камеры до магнитолы идет обычный "тюльпан", который через переходник втыкается в магнитолу в фишку B, контакты 6 и 12 (где-то читал, что втыкать нужно именно в эти). Вот собственно и все. При включении задней коламбус показывает парктроники и окошко для камеры, но изображения с нее нет.
Вариантов немного, навскидку всего два:
— плохой переходник (это вряд ли, т.к. на китайской магнитоле все работало, да и тут — сигнал есть, мультиметр не обманешь);
— камера PAL, а не NTSC.
все ясно)) ваша камера не будет на каламбе показывать. или оригинальную камеру нужно покупать, либо преобразователь видеосигналов c rsa на rgb. бюджет примерно одинаков
Читал, что достаточно обычной NTSC-камеры и rgb не так уж нужен.
GOzzy
У камеры вроде никаких fakra нет. Запитана она в багажнике. От камеры до магнитолы идет обычный "тюльпан", который через переходник втыкается в магнитолу в фишку B, контакты 6 и 12 (где-то читал, что втыкать нужно именно в эти). Вот собственно и все. При включении задней коламбус показывает парктроники и окошко для камеры, но изображения с нее нет.
Вариантов немного, навскидку всего два:
— плохой переходник (это вряд ли, т.к. на китайской магнитоле все работало, да и тут — сигнал есть, мультиметр не обманешь);
— камера PAL, а не NTSC.
— камера PAL, а не NTSC.
должно показывать, просто черно белое или с другими дефектами, так что скорее первое.
Не знаю, как насчет NTSC, но черно-белое точно бывает при попытке воткнуть PAL в SECAM.
