Все привет!
И так продолжаю немного преображать функционал штатной кнопочной ММС. Давно уже закралась идея по устранению одного неудобства, перезагрузка магнитолы при запуске двигателя из-за просадки напряжения в этот момент.

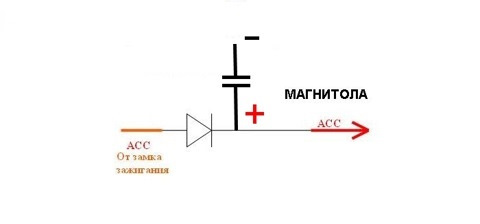

Схема реализации довольно проста:

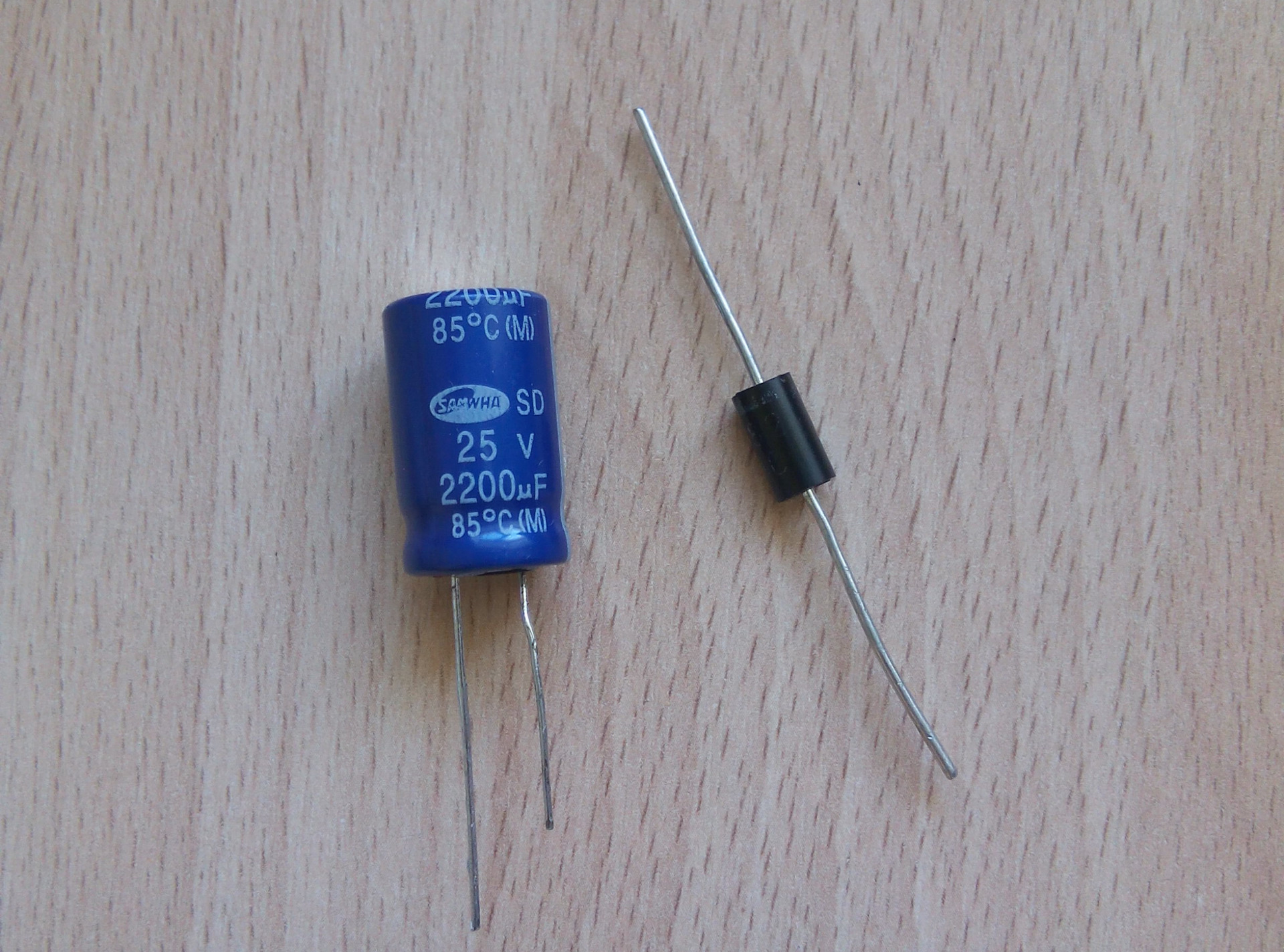

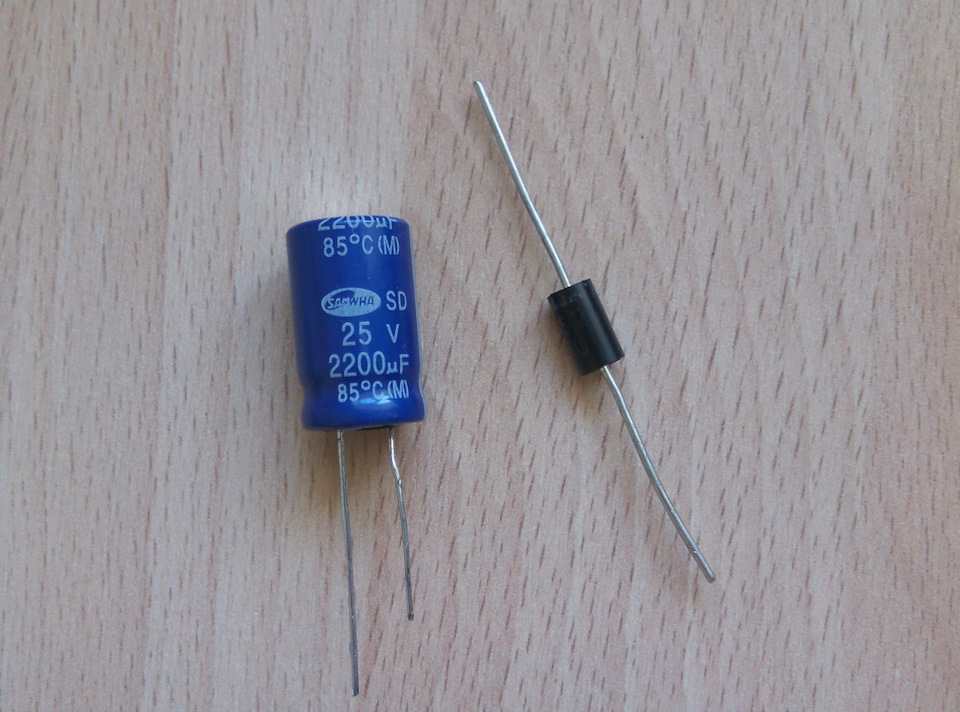

Использовались компоненты:
1. Конденсатор электролитический 2200 мкФ 25В — 1 шт.;
2. Диод импортный Шоттки 1N5822 DO-27 MIC — 1 шт.

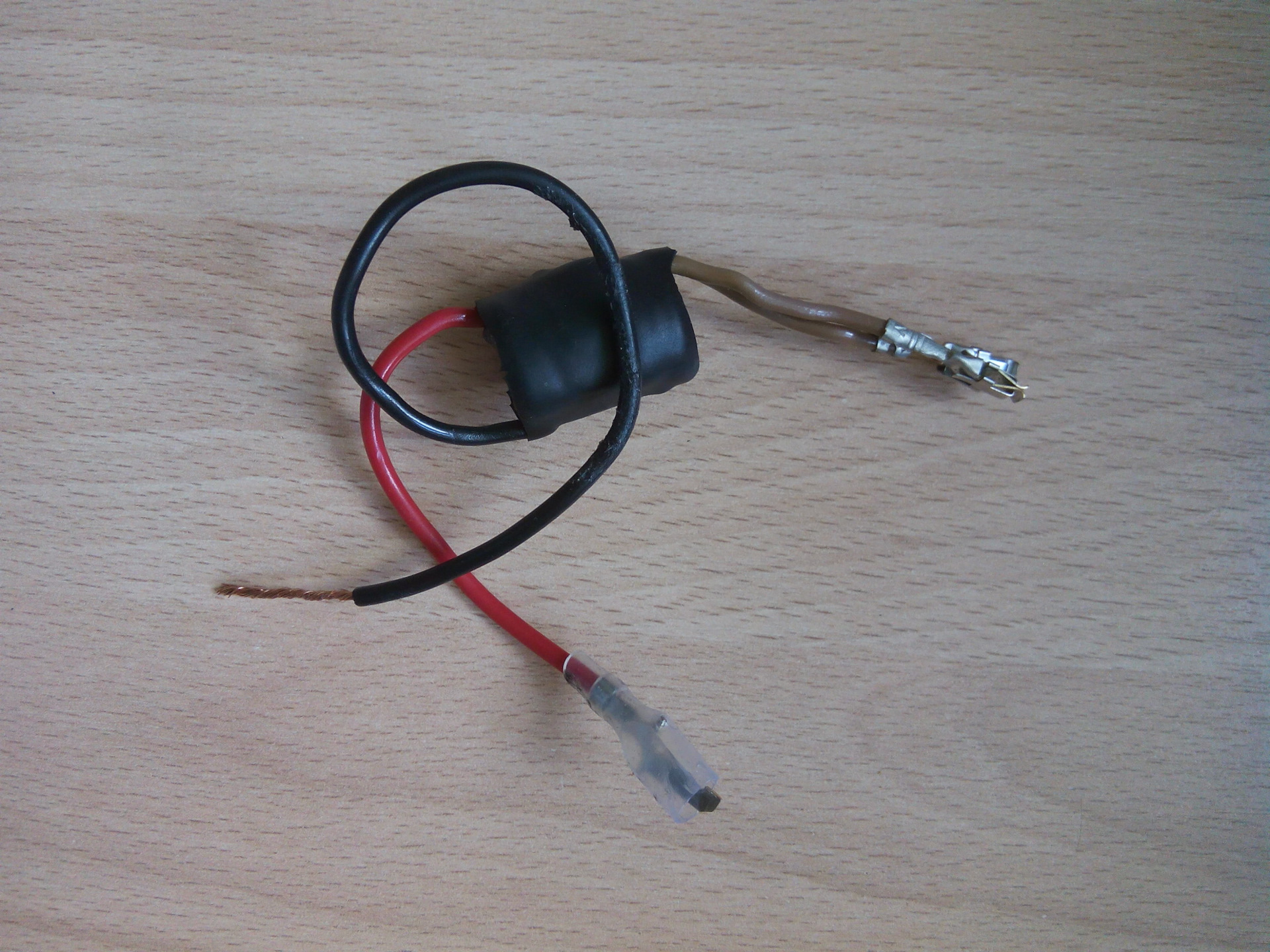

Получилось так:
Все это дело обжал термоусадочной трубкой. Почему два выхода 12В, это сделано у меня подсветка магнитолы на постоянку о чем писал в первой части.
Теперь магнитола не выключается при пуске двигателя. Появился побочный эффект — выключается через 6-7 сек. после перевода ключа зажигания в положение "0". Но это мелочи. Конечно можно "поиграться" параметрами конденсатора, чтобы уменьшить время задержки выключения.
Comments 14
А диод на схеме точно в ту сторону смотрит?
Да. По этой схеме многие кто сделал тоже самое.
Нипанятна. Тогда получается на магнитолу плюс никак не должен попасть — он же в диод упирается.
Извиняюсь, ошибку исправил. Когда собирал схему конечно на правильную работу радиоэлементов обращал внимание.
У меня вопрос.
Магнитола в пике потребляет до 8 Ампер, а данный диод только на 3 Ампера.
Слушать музыку на треть громкости?
Магнитола имеет два подключения: А4 батарея (10А) и А7 АСС (5А). Мы вмешиваемся в цепь с питанием АСС. По этой цепи маленькие токи протекают, предохранители с запасом.
Я себе так же сделал, только провод АСС разрезал, диод любой, конденсатор на 100 микрофарад. Недостаток — мафон ещё секунд 20 играет после выключения зажигания, надо наверное ещё поменьше конденсатор поставить 😁
Странное значение по времени для такого параметра, не оншиблись? У меня до этого для теста стоял кондер на 10 000 мкФ 25В, тогда 20 секунд ММС работала после выключения. Поставил на 2200 мкФ.
Я не линию основного питания разрезал, а линию АСС, там потребления мизерное
Я тоже в линию АСС от замка зажигания внедрил конструкцию (клемма А7 в колодке разъема).
Странно, я сначала на 330мк поставил, вообще устал ждать когда она выключится, поставил поменьше, на 100. Засек специально, 20сек после выключения зажигания магнитола ещё работает. У меня кнопочная.
В закладки, надо бует сделать, а то я выключяю при заводе авто что бы саб не бухал.
достаточно только диода, а конденсаторы и в самом мафоне есть
Точно. Только без диода они все аксессуары питают…)))
