Давно загорелся темой КК. Вариантов изготовления море. Но сверлить кнопочки не хотел. Недавно на драйве появился вариант с переключателем из Китая, вполне приличный. Заказал себе такой же… Но мысль чужеродного "тела" все же остановила меня. Я отказался от покупки. В итоге приобрел модуль у Замига. Пришел довольно быстро. И тут неожиданные выходные) Решил самоизолироварться в гараже!) Фото будет мало, благо на драйве их море, за что спасибо неленивым людям!

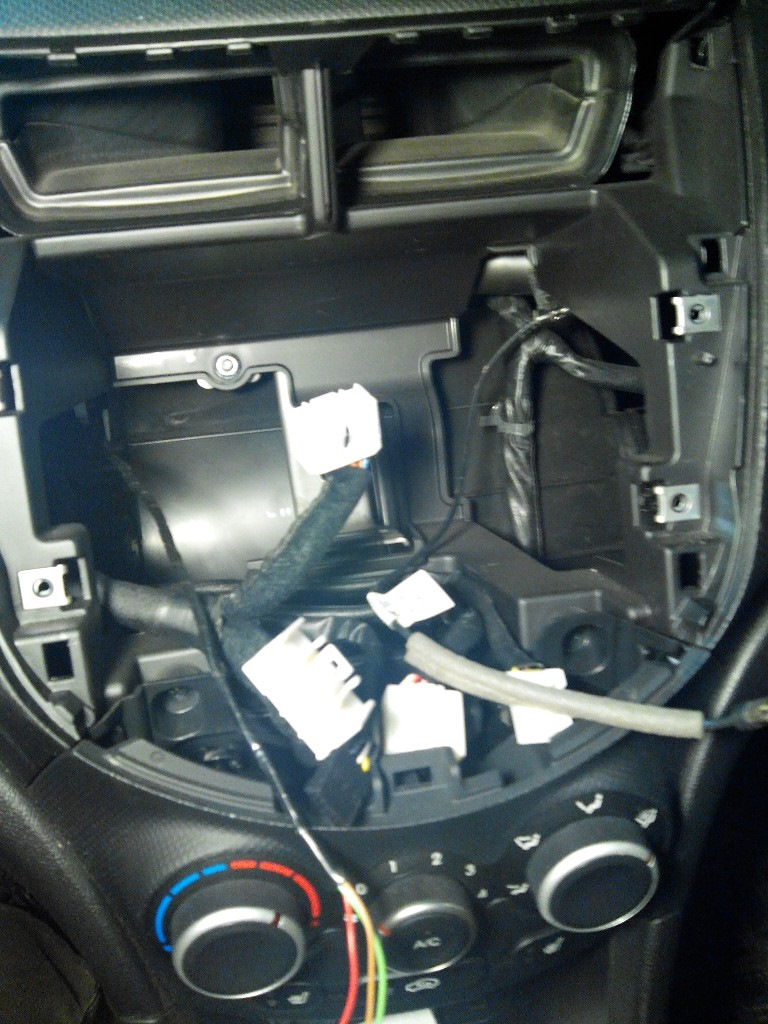

Рамку магнитолы снимал впервые. Держится она намертво! Корейские инженеры не даром едять свой хлеб. Или что там они любят)) Поддевал в штатных местал отверткой, и тут понял. У меня не хватает третьей руки!) Кое как поддел, в зазор просунул пласстмаску для разбора салона, обернутую тканью. Оторвал, а иначе не скажешь, с силой. Даже несмотря на то, что была ткань, осталась пооертость(( не заметно, но все же. Пластик мягкий. Как рамку снять без последствий хз)

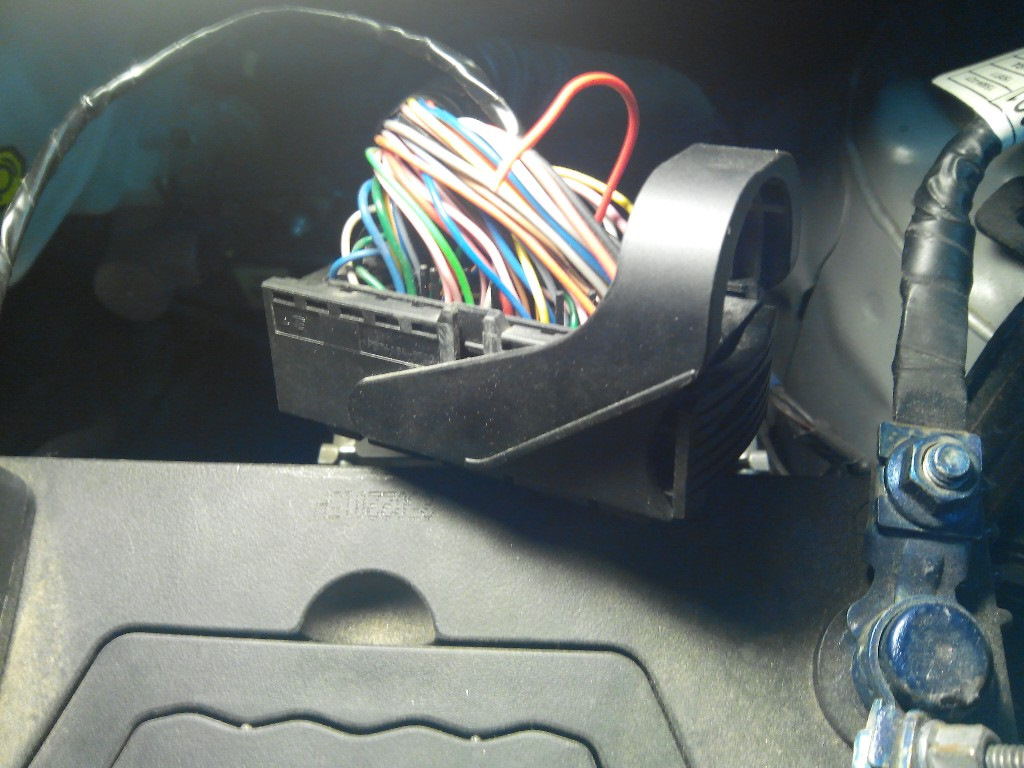

Затем блок ЭБУ. Тут проще. Отрезать хомут, отщелкнуть ДВЕ защелки и потянуть на себя. Все, бинго! В комплекте у Замига все есть-провода с пинами, сам блок и сопротивления со светодиодами.

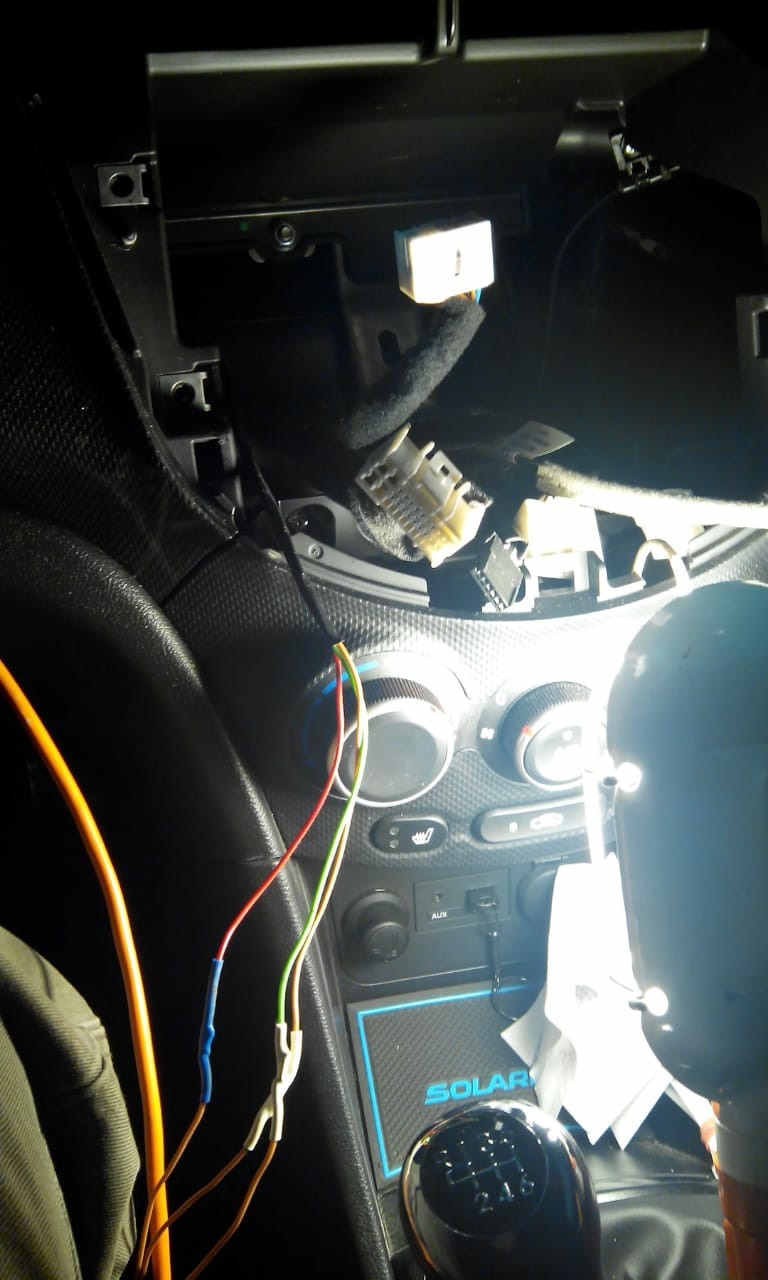

Вытащил две заглушки пластиковые из нужных пинов. Вставил подготовленные провода, все защелкнулось как надо. Затем. Ну прикол) я не мог найти место, где толстенный жгут входит в салон!)) Я, как акробат, ползал. ну пипец думаю, как так то? Написал в ВК Замигу. Он сразу ответил, где искать. Протянул провода в салон, вдоль жгутов просунул в отсек магнитолы.

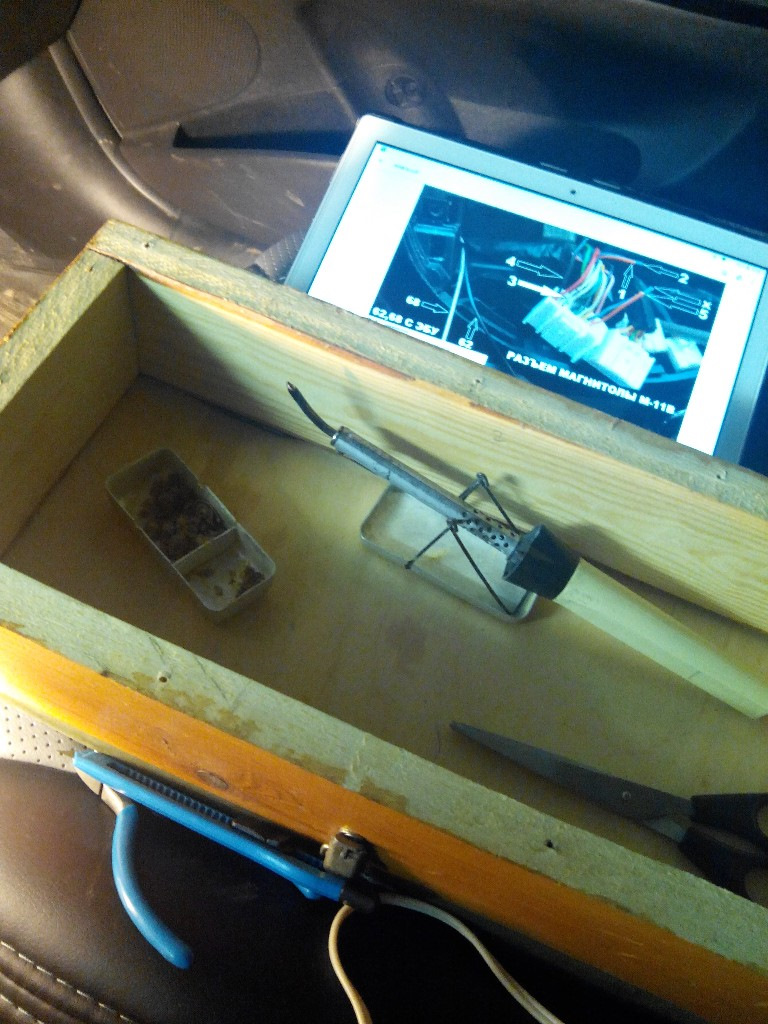

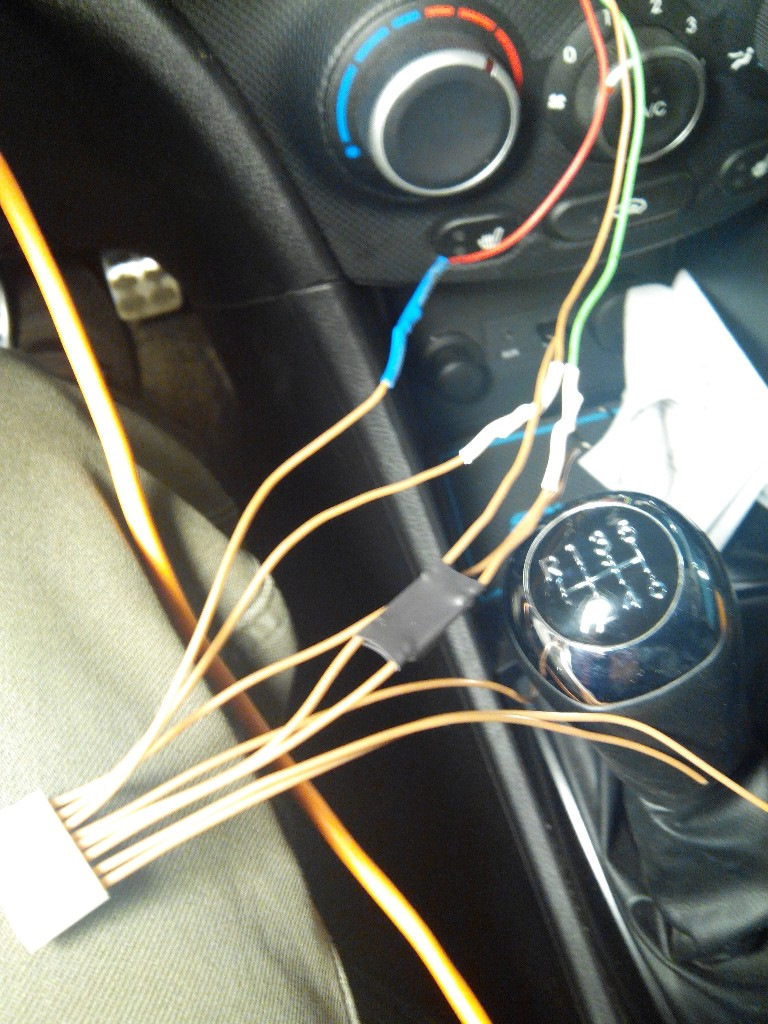

Потом паяльник, по инструкции потихонечку. Все припаял, одел термоусадки.
Все, ура)

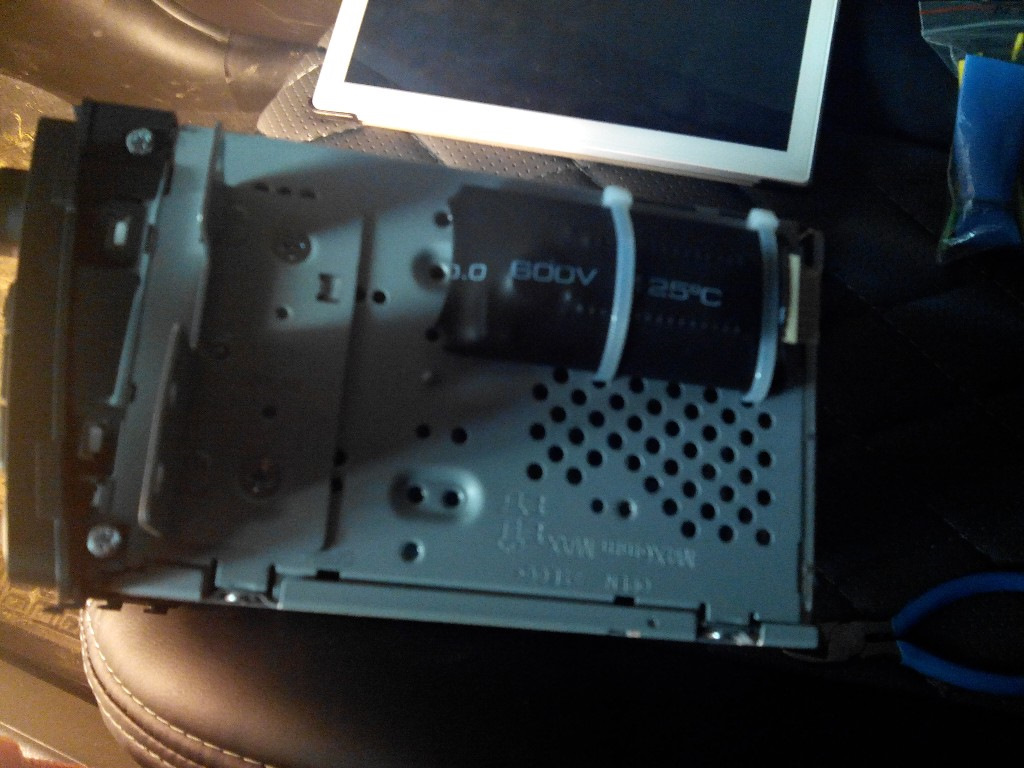

Сам модуль КК на две стяжки прицепил к магнитоле. Сначала вверху, но там мешал пластик в отсеке. Перенес пониже, и как там и было)
Проверил, все работает!) Теперь осталось впаят светодиоды в панельку. Тут надо решиться ее разобрать. И чем такие деталюшки паять не знаю( Хотя с паяльником обращаться умею.
В общем спасибо Замигу. Кстати в ВК он отвечает моментально, что не может не радовать)
Да, во время работы соблюдал меры предосторожности с коронавирусом)) Мыл руки, протирал и после работы проспиртовал себя изнутри😁
ПС: чтоб это делать нужно быть акробатом и немного гинекологом😄
Comments 19
И как управлять кк?
vk.com/chipovaniy
Оо шикарно… А с завода такого не может быть установлено?
Сколько стоит такой модуль?
напиши в группу, кнопочка "Связаться", там сразу отвечают. я платил 3200 с доставкой.
Я то же заказал у замига, ещё не пришло. У меня 14г. только рестайлинг, мне что тоже придётся в приборку что то паять нужно будет?
да, 2 светодиода и 4 сопротивления
Я инструкцию ни понял, а тут ещё приборку нужно разбирать. Жалко видео инструкции нет
Да не так сложно разбирать. Я паять боялся, чтоб плату не поплавить. а теперь в инете полистал, вроде ничего особенного.
И для того, чтоб КК работал, приборку не надо разбирать. Приборка это для перфекционистов, типа меня)) Чтоб все было по фен шую. Впаиванием светодиодов можно не заморачиваться
Разборка приборки только кажется сложной по факту всё легко
Да, думаю, не так сложно. Паять чем не знаю.
Ну у меня жало паяльника съемное и я ставил самое маленькое
У меня тоже тонкое. И паяльник 25 ватт. Но что то очкую, чтоб ничего на плате не расплавить
40вт паял все просто
ого! 40 ватт) На 40 тоже есть) Но тогда 25 ваттным должно получится. спс)
Пастой паял xg-z40 чуть на светодиод паяльником только дотронулся и все
а паста не для фена? я думал об этом. думал паяльником ей не паяют
Я и паяльником и зажигалкой турбо ей паяю)
На 1 рестайле не надо. Но надо впаивать сведодиоды. До 14 года прошивать надо, но светодиоды уже впаяны.
А прошивать ЭБУ надо? Или ничего активировать не надо?
