Преамбула:
www.drive2.ru/l/497150230886613274/
У меня было три свободных часа…
Ой как я не люблю всё делать впритык. Но больно уж руки зачесались что нибудь пересветить уже…

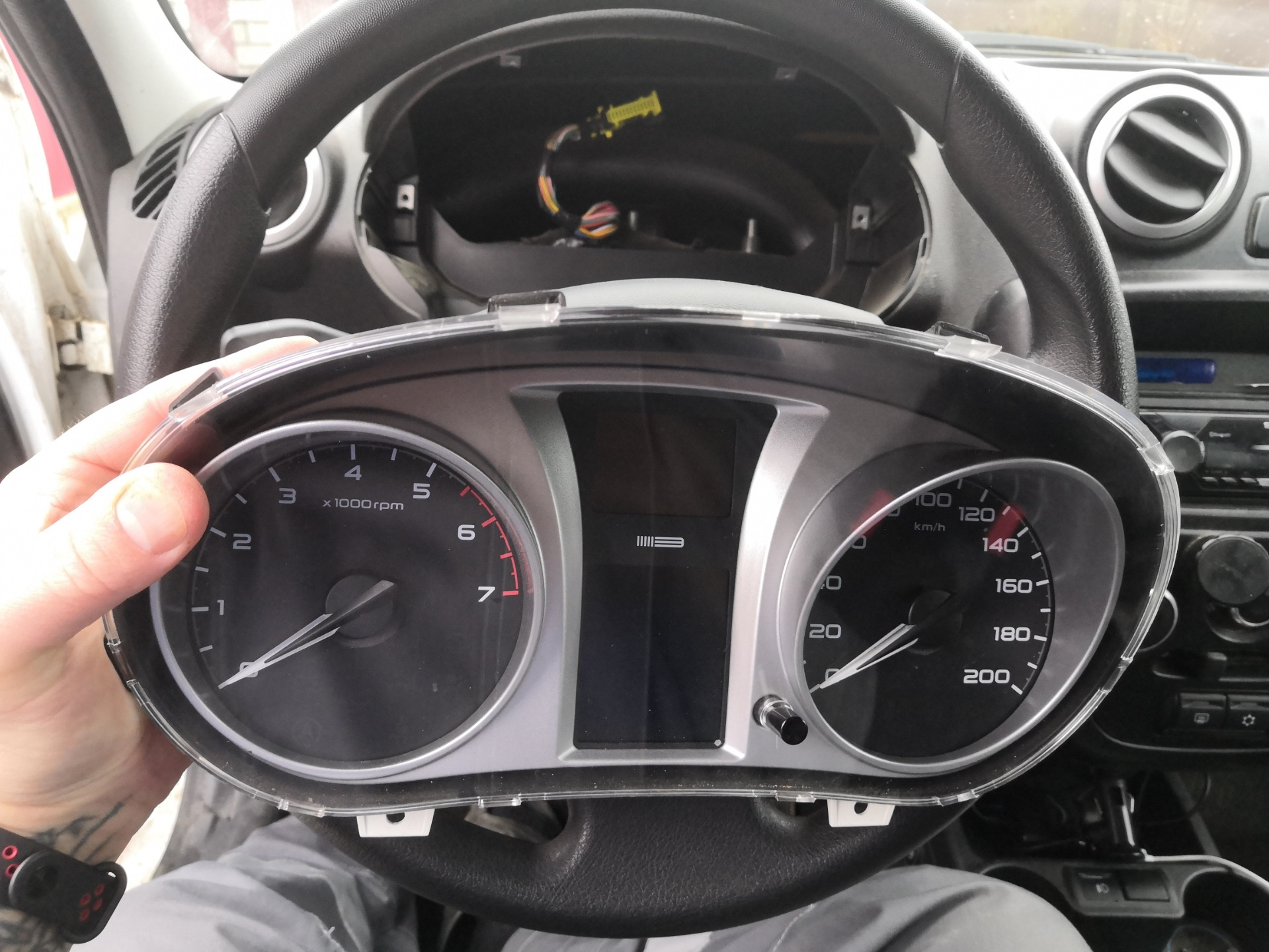

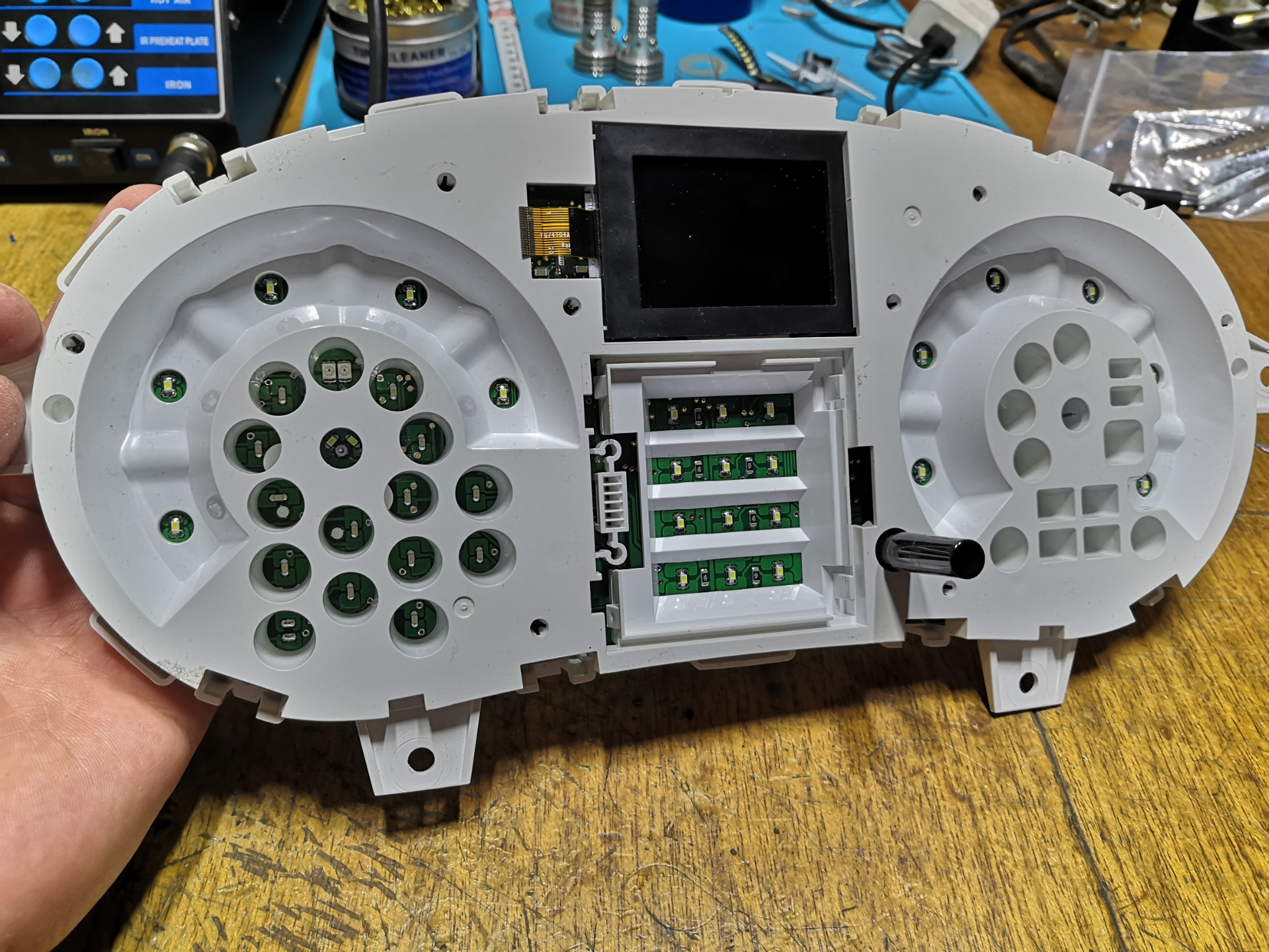

Так что я решил начать с простого — приборка… Фото в хронологии. Тут всё как обычно — разборка.

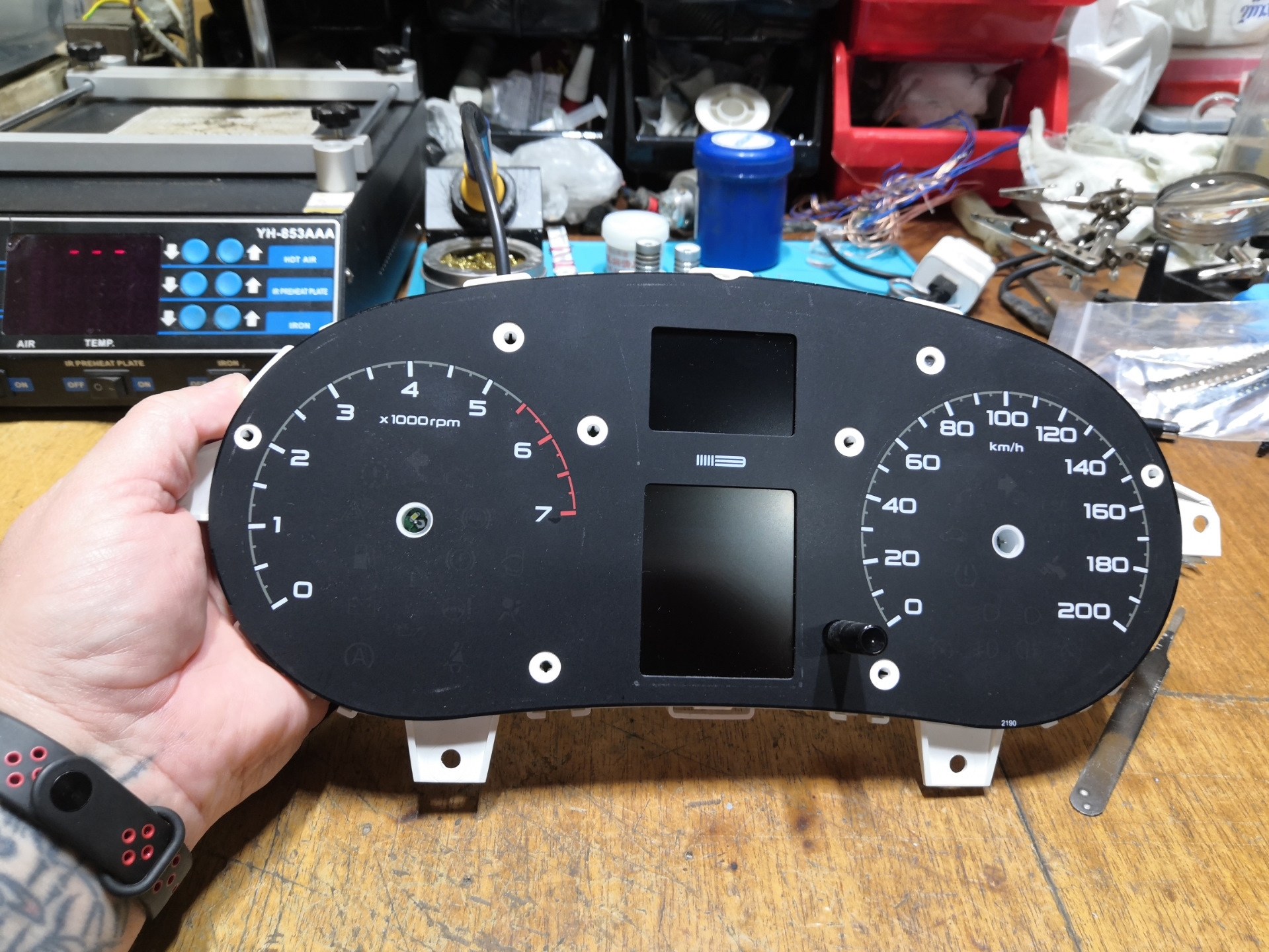

Обращаю внимание повторюш на то, что верхний экран на шлейфе. и перед снятием маски нужно отклеить шкалы для отключения экрана от платы. Иначе будете искать новый экран…

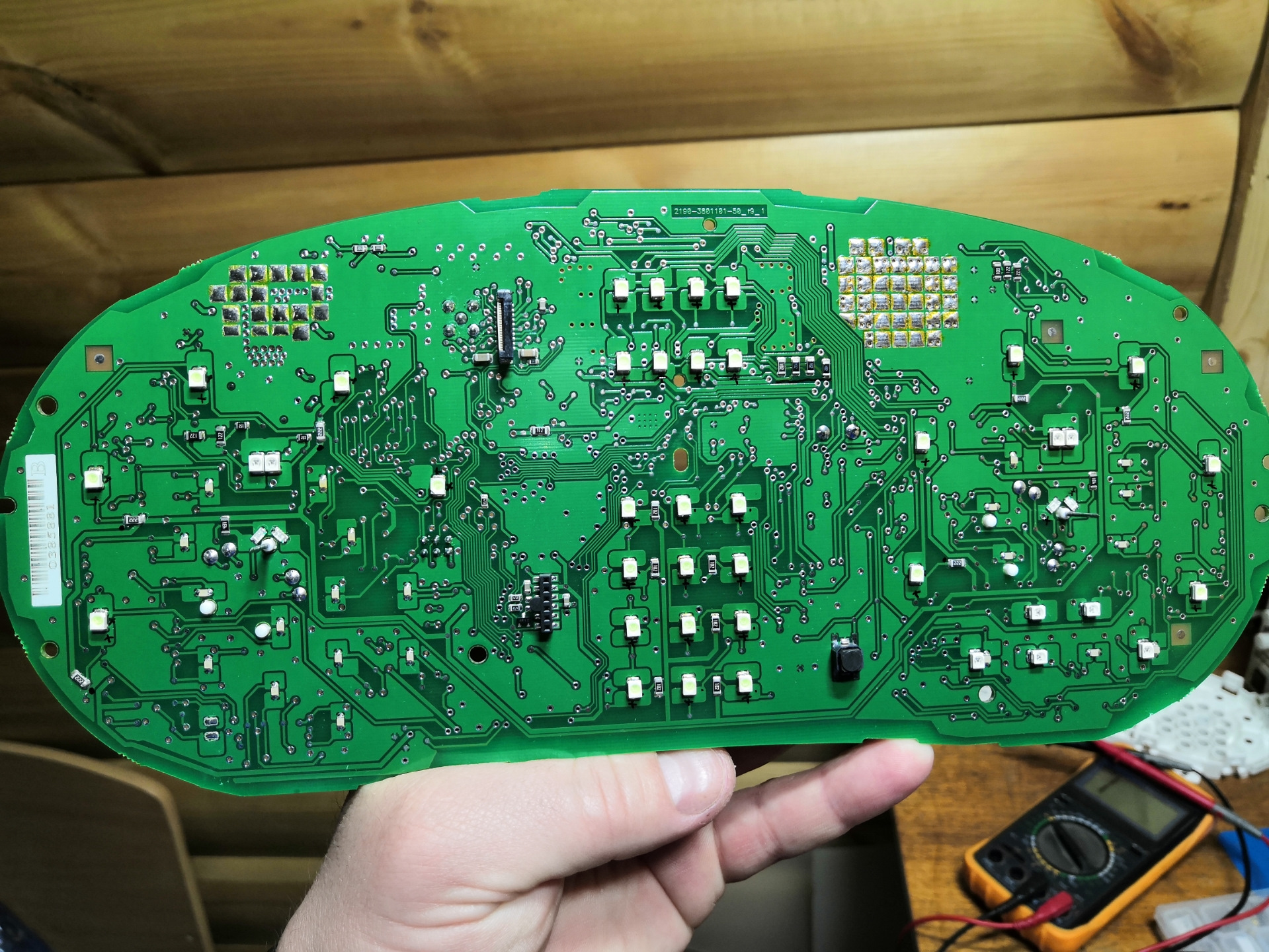

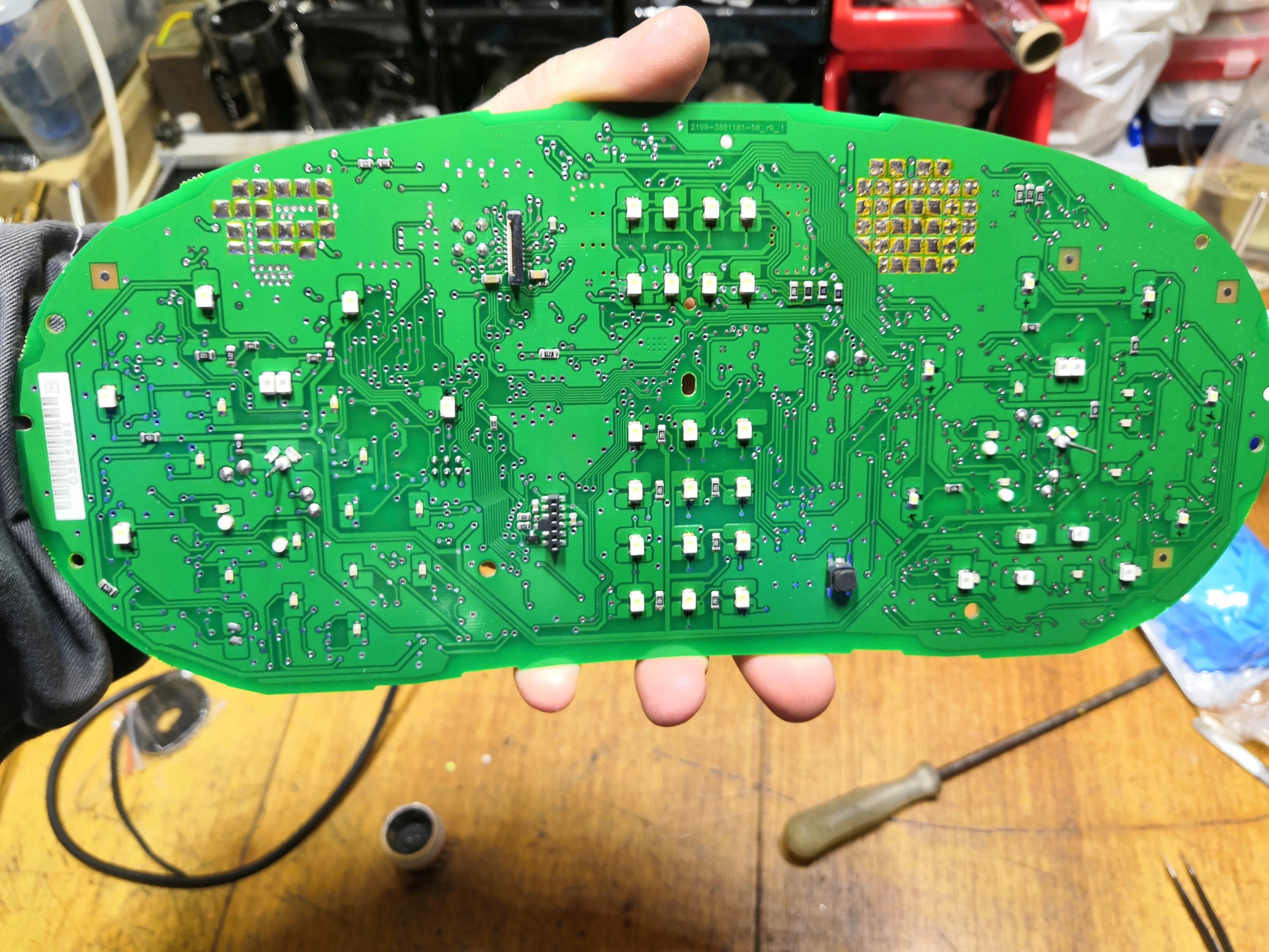

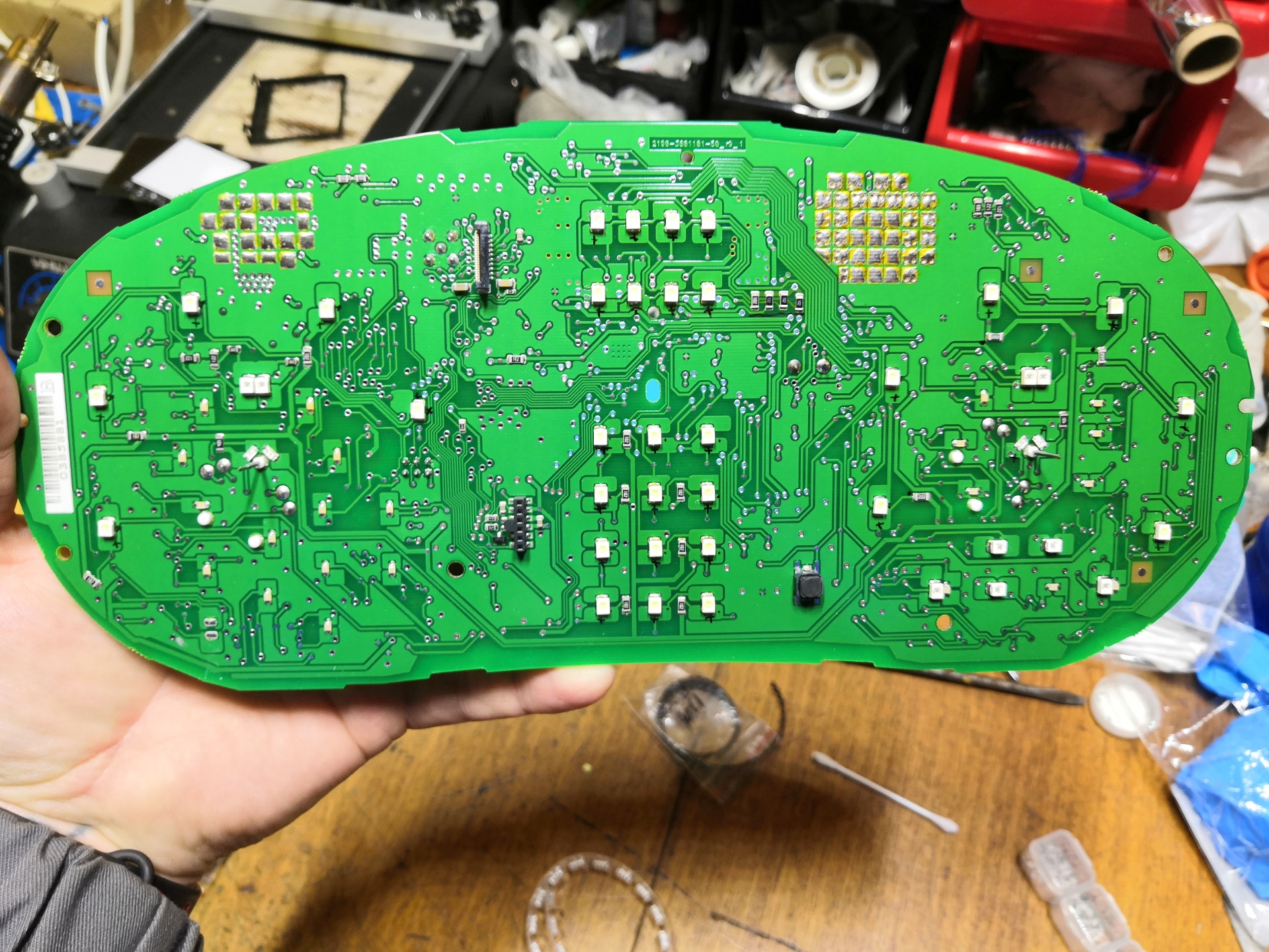

Вот она. Плата приборки без верхней одежды.

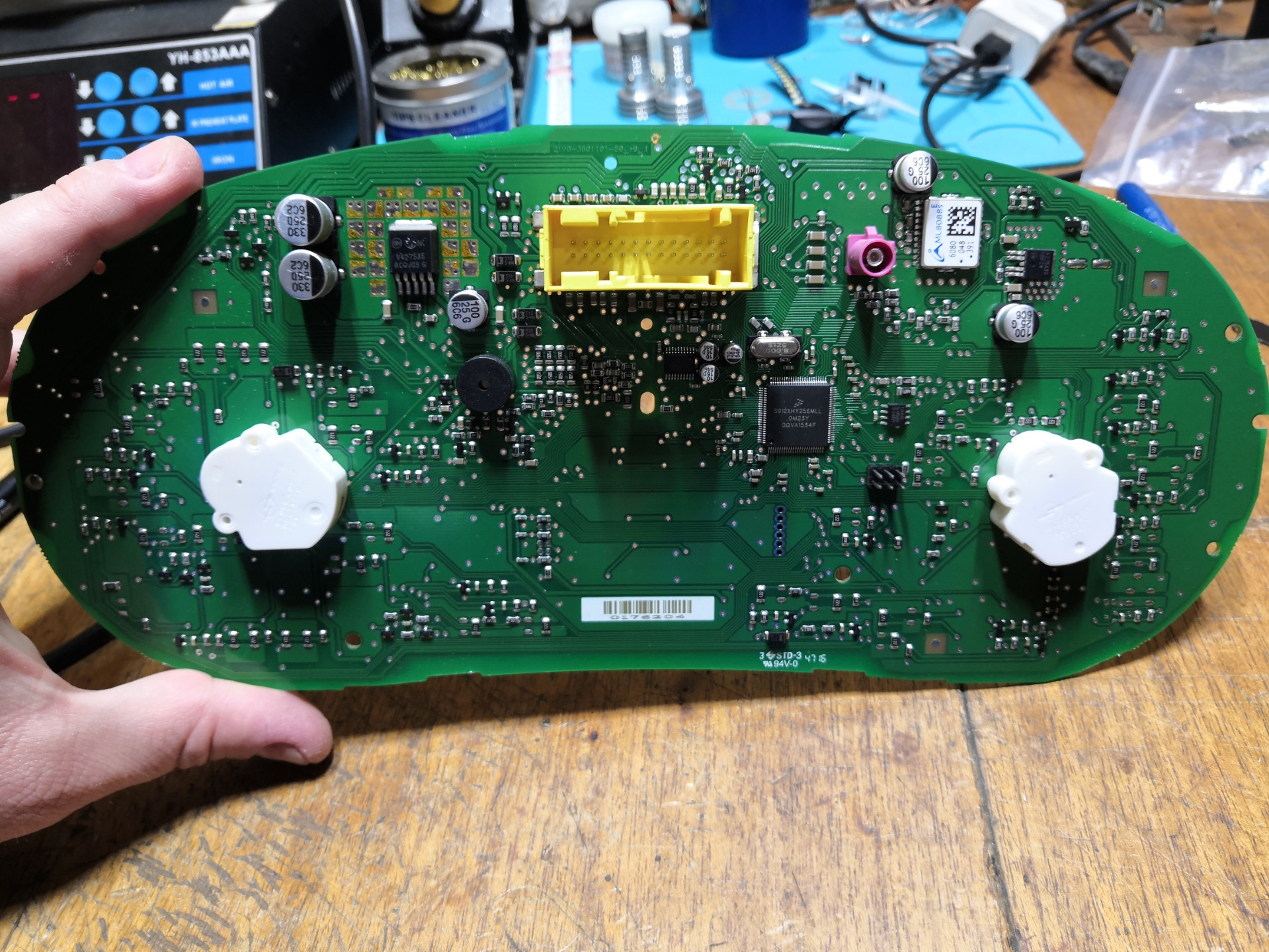

Сзади есть модуль gps, если кто не знал.

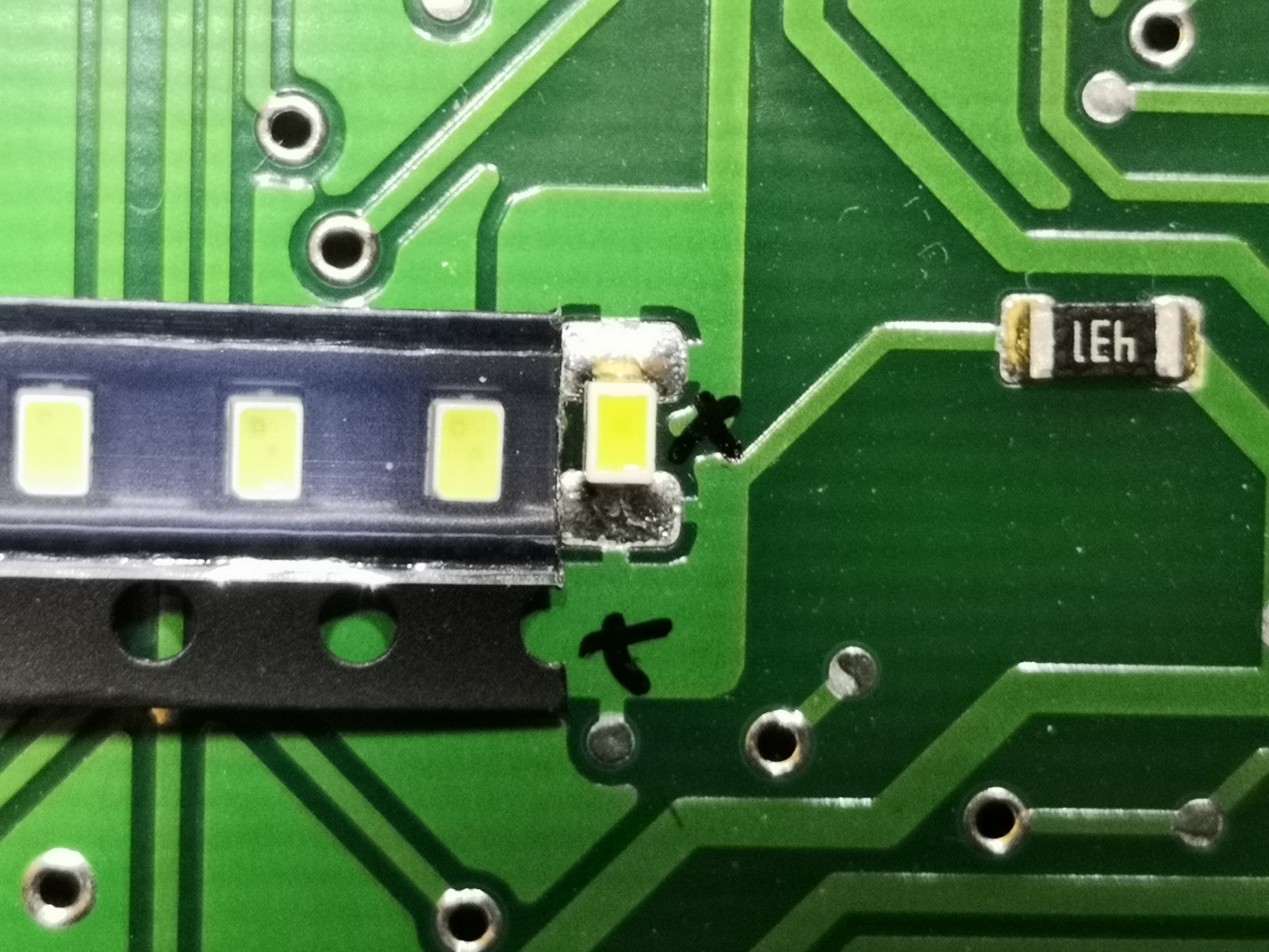

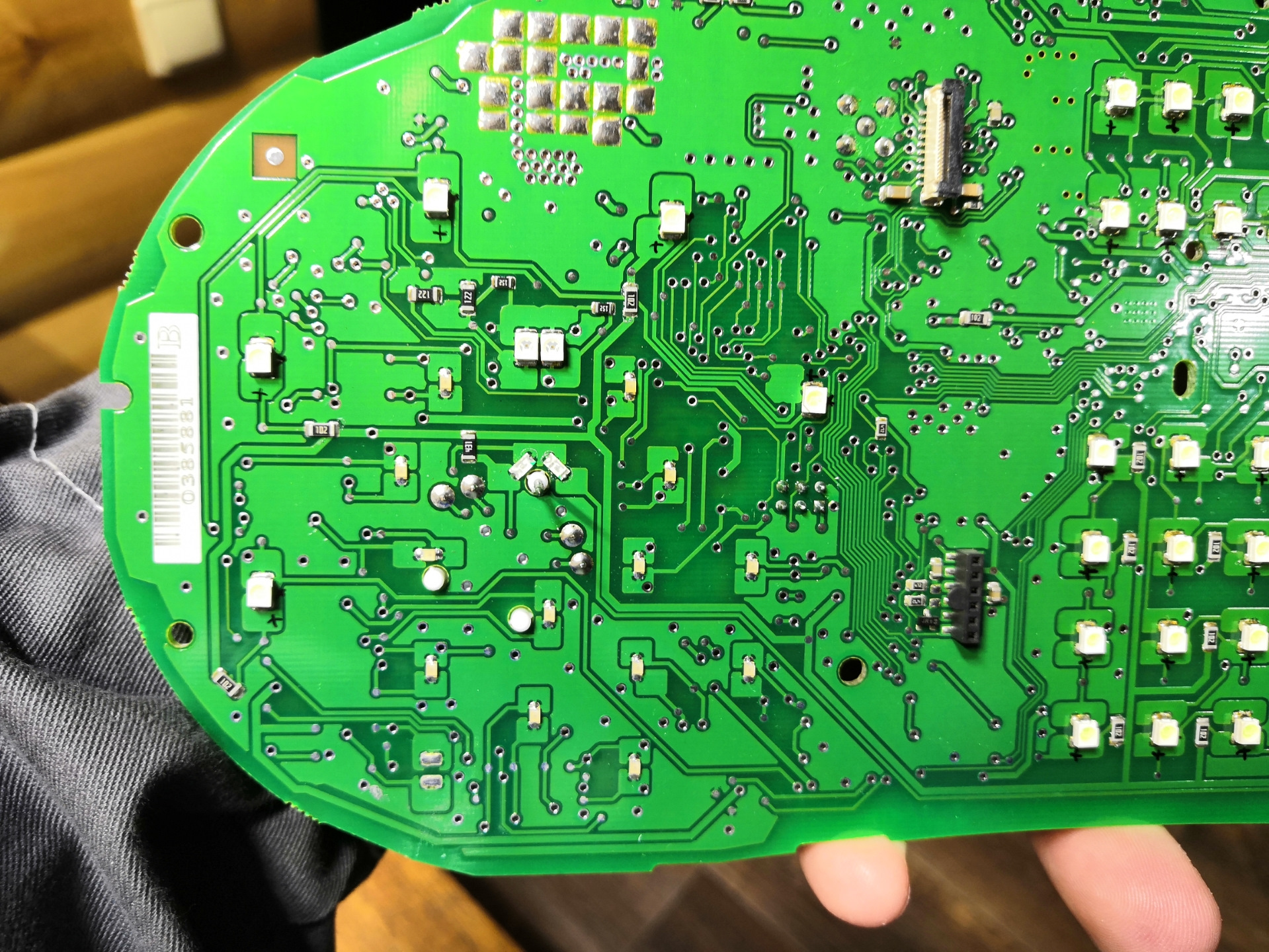

Типоразмер стандартных светодиодов на плате 3014
Но я выбрал для себя подходящий цвет на светодиодах 3528 или PLCC2. корпус это вообще не так важно, главное содержимое внутри…

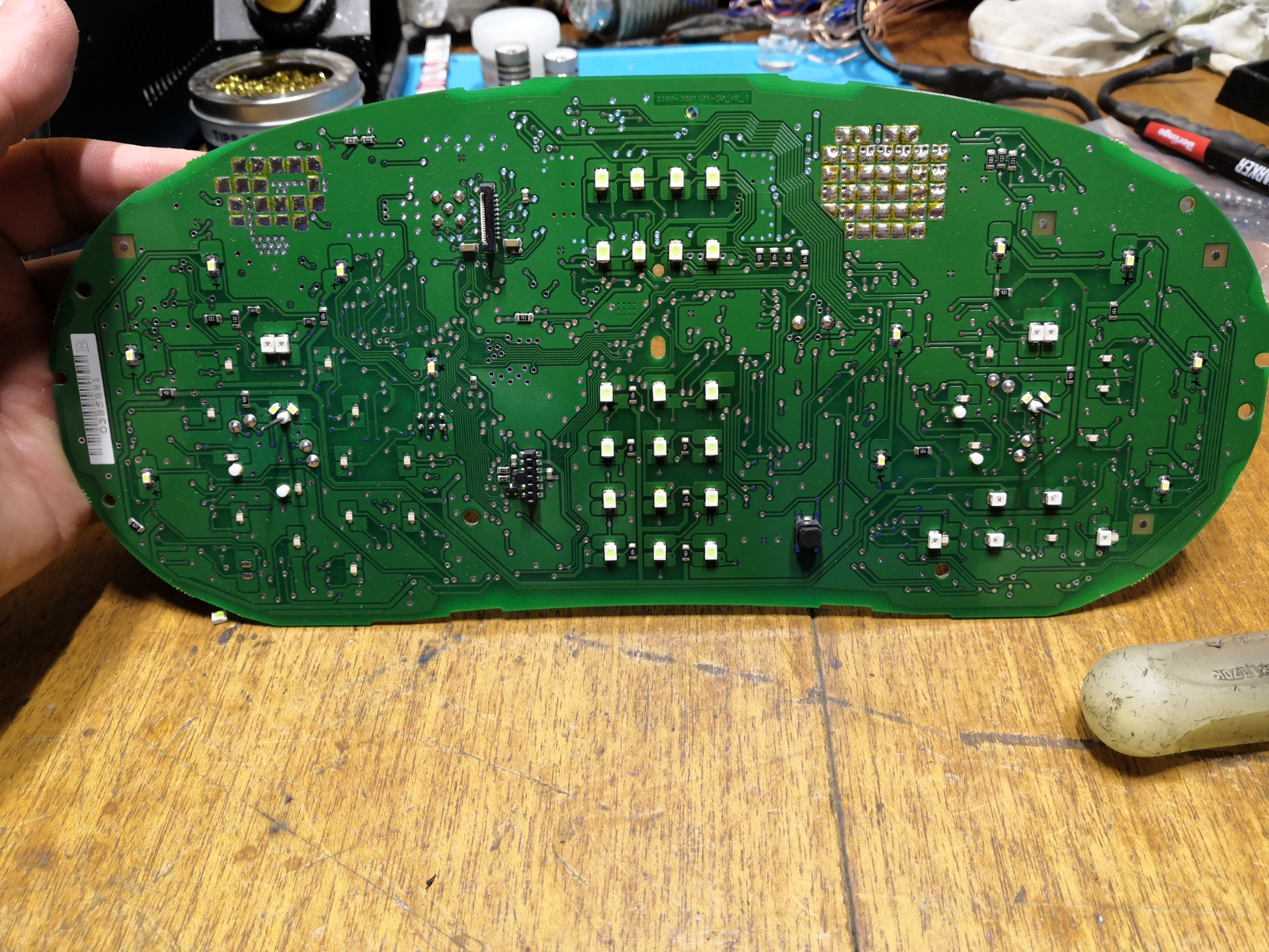

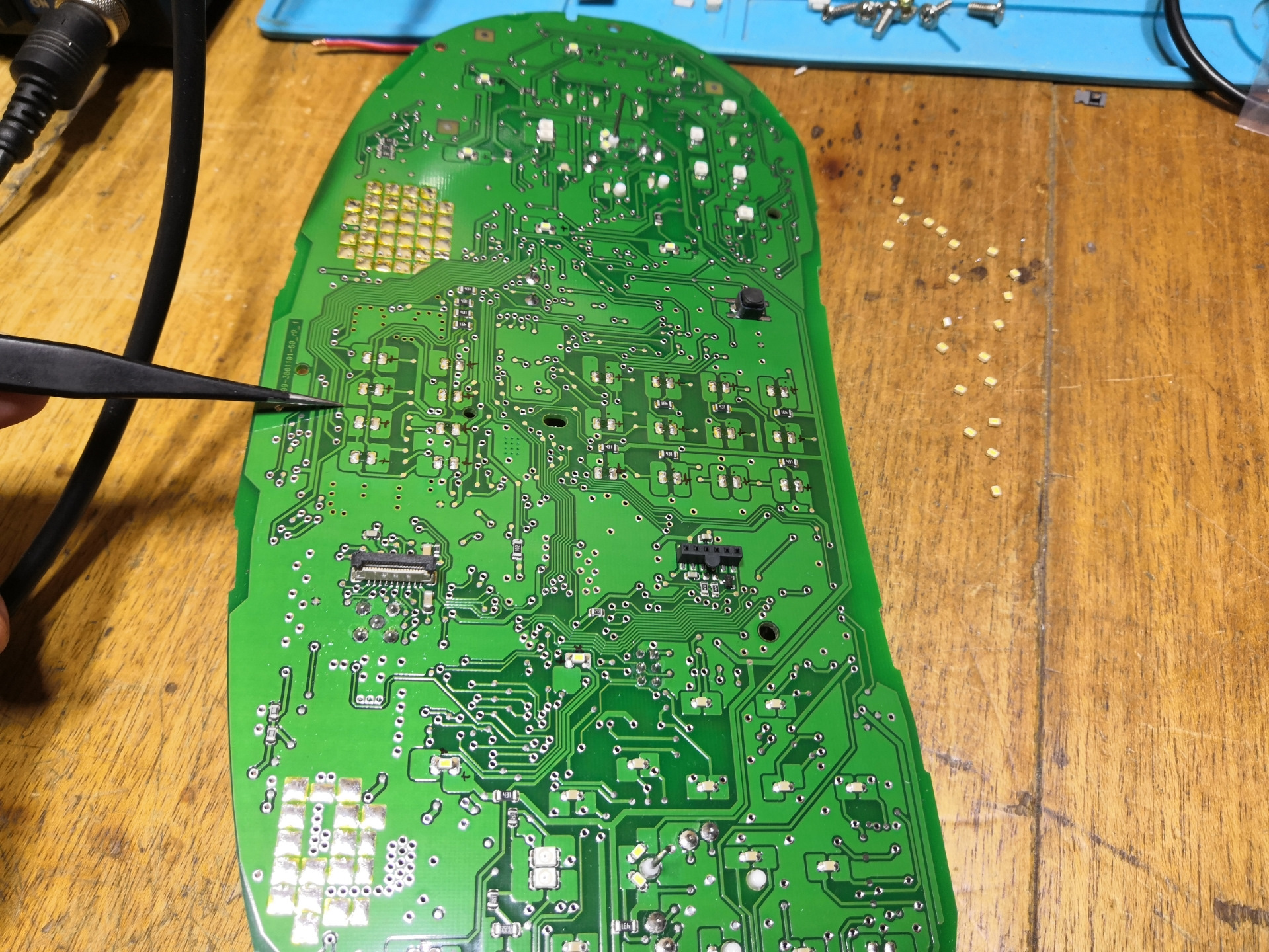

Сдул светодиоды

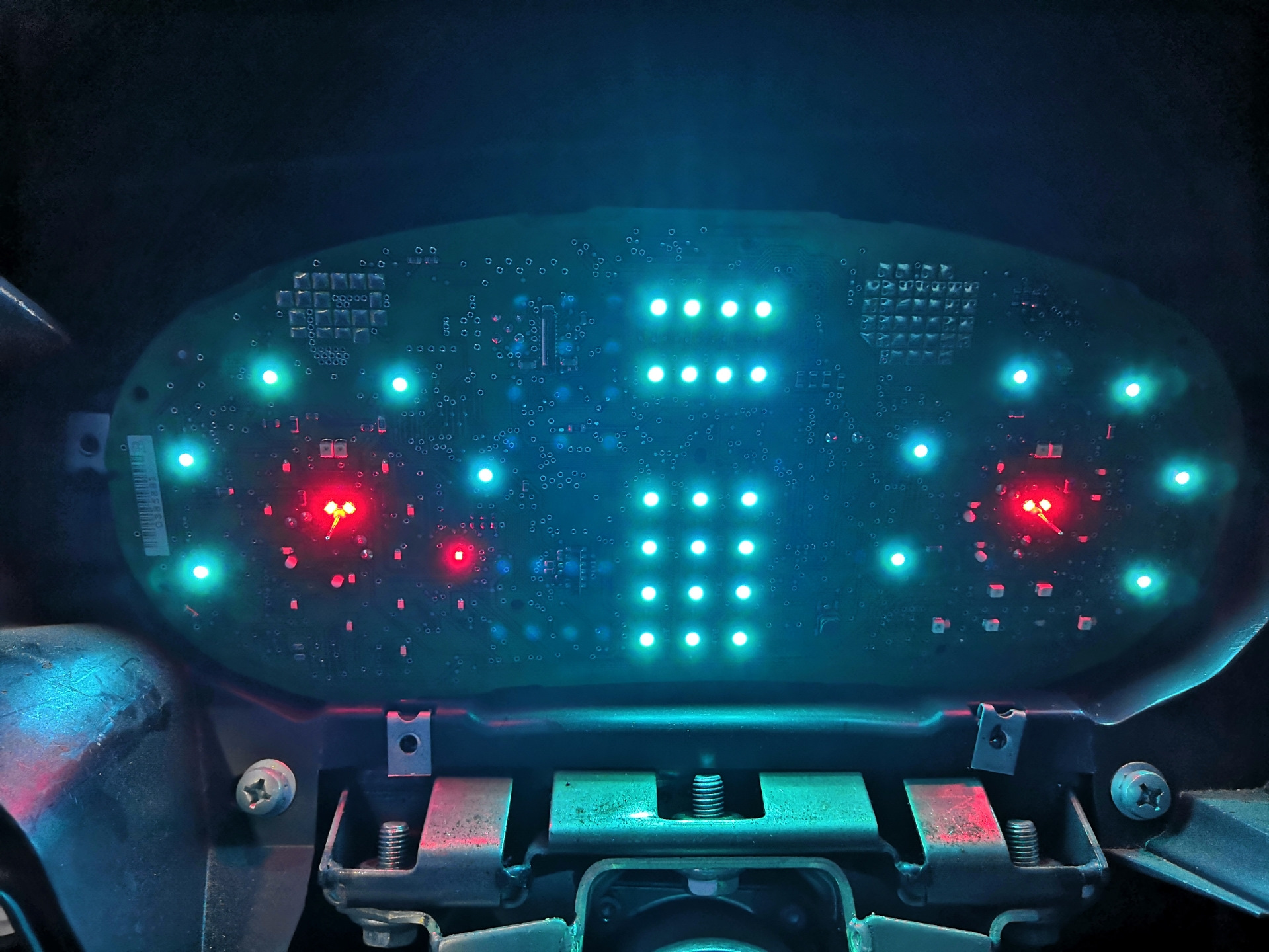

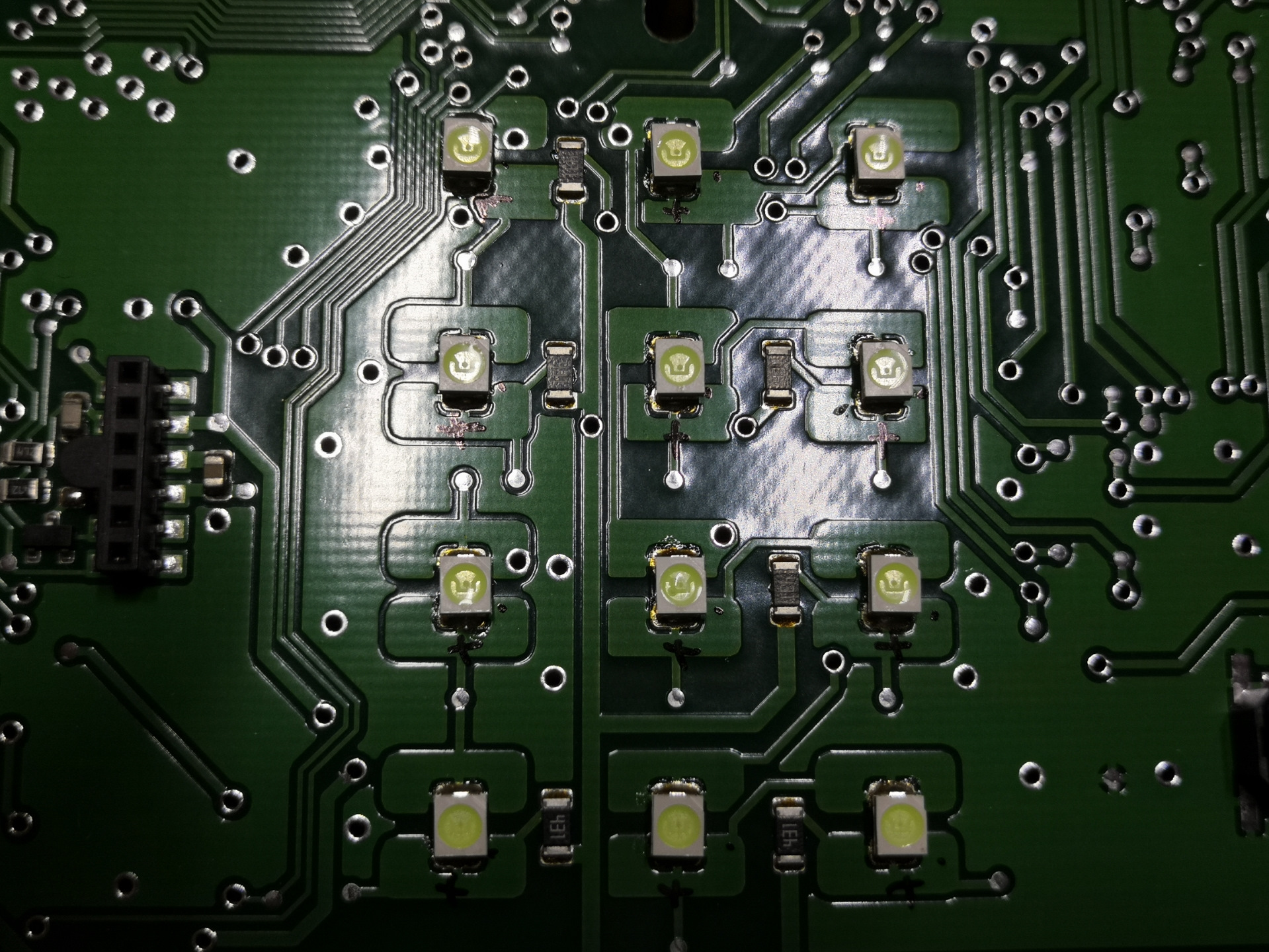

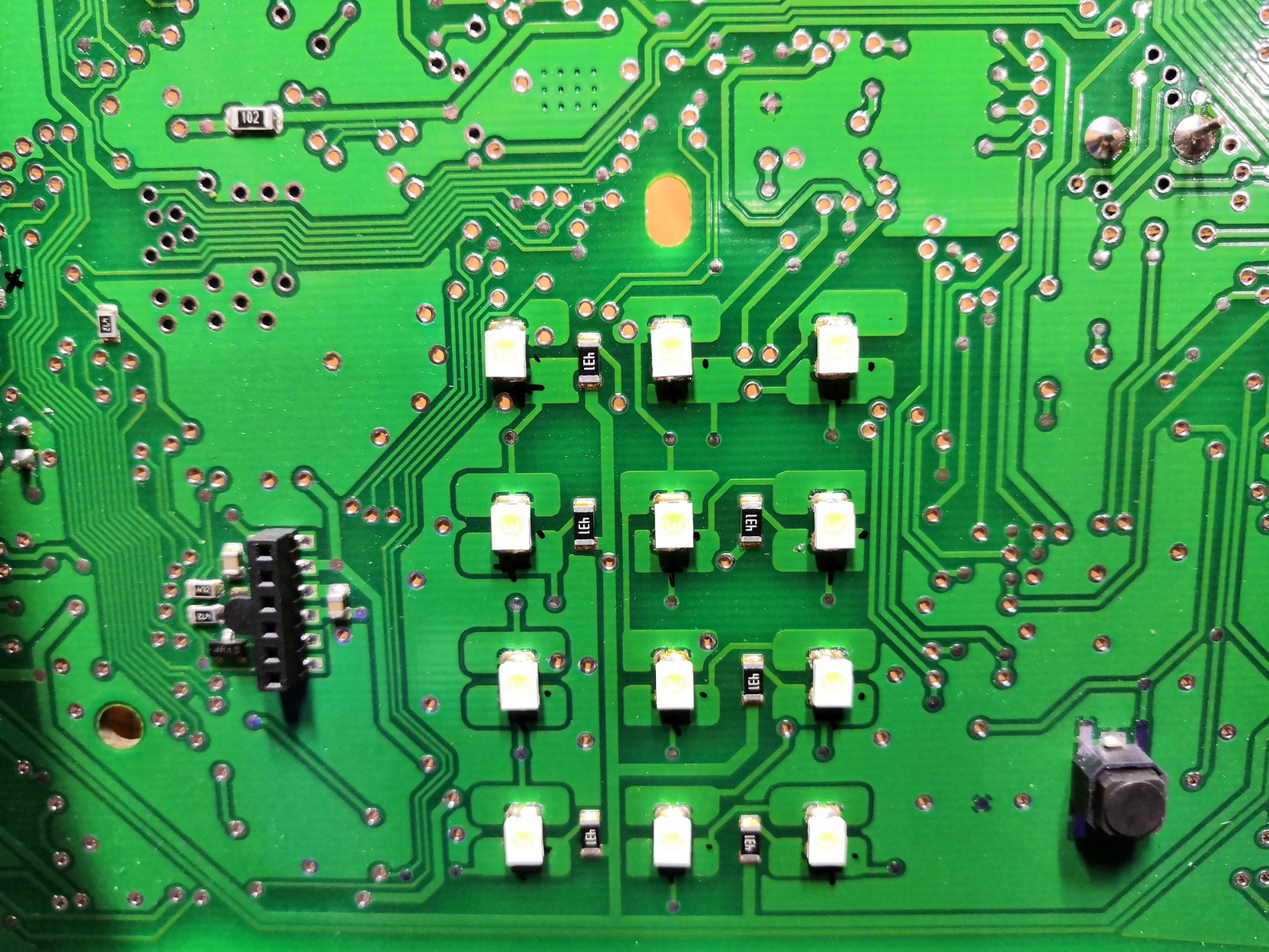

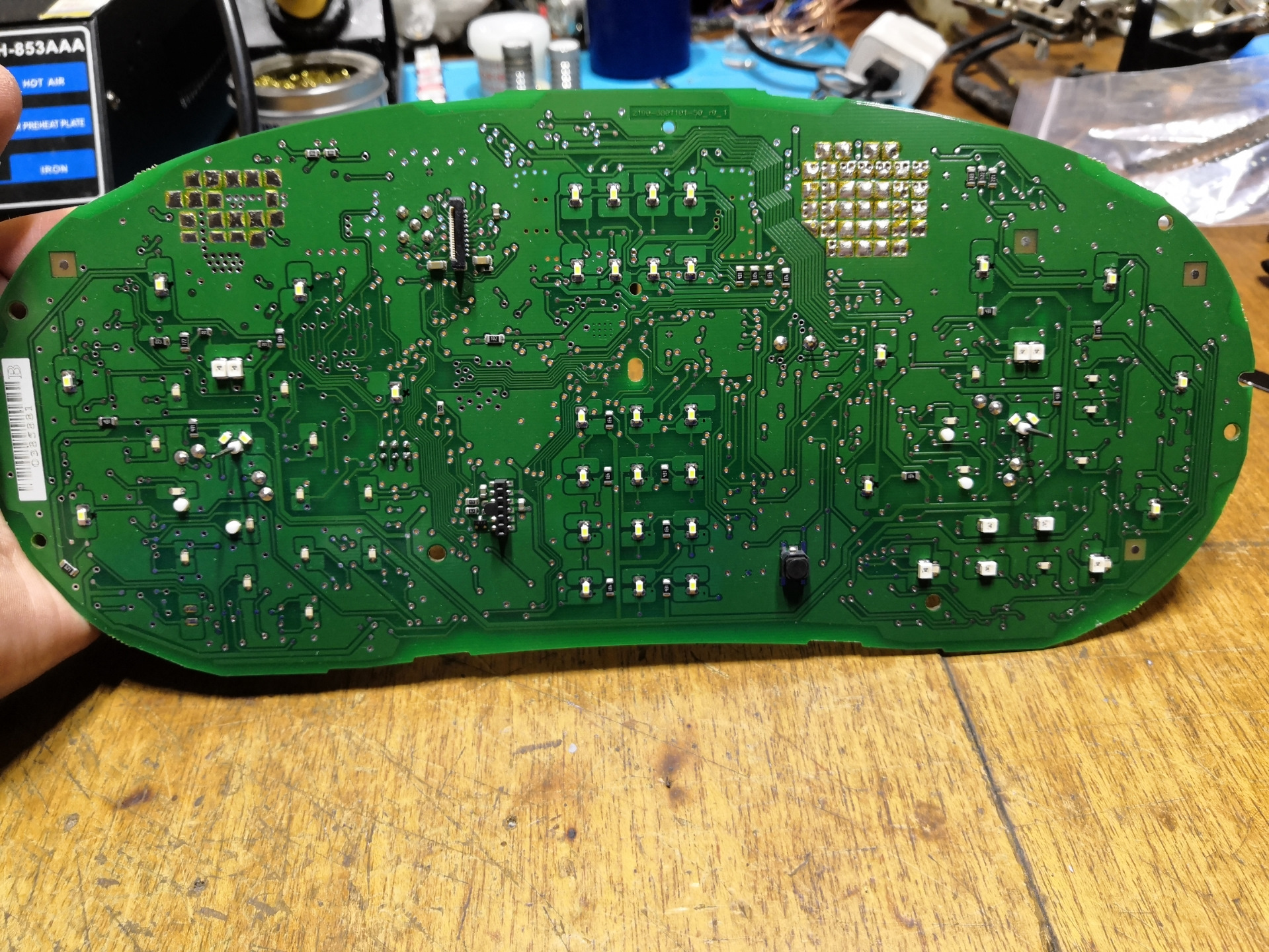

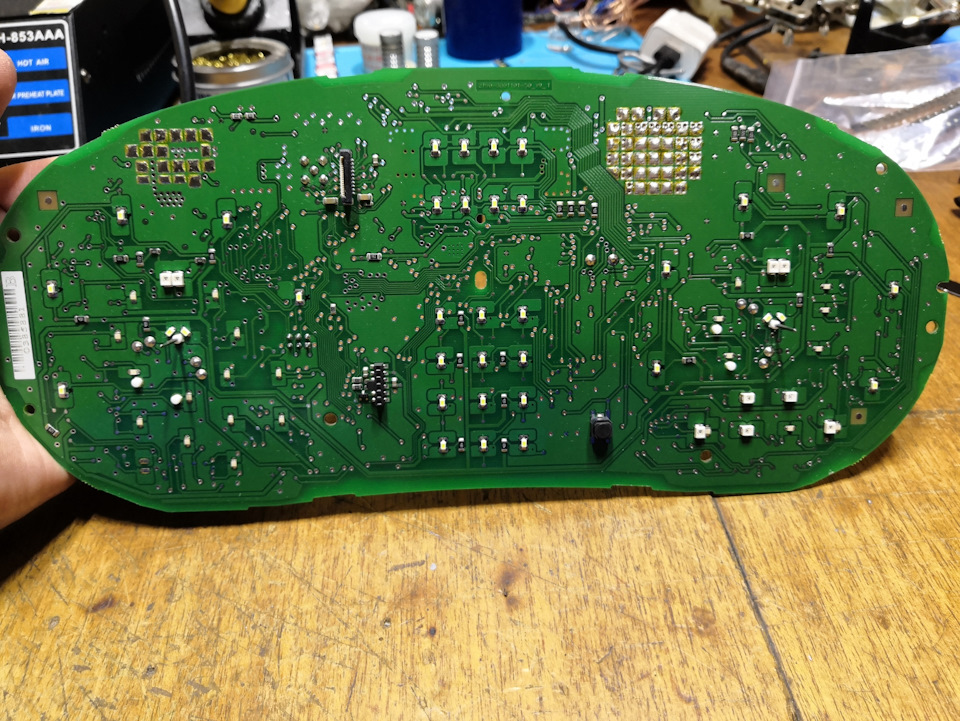

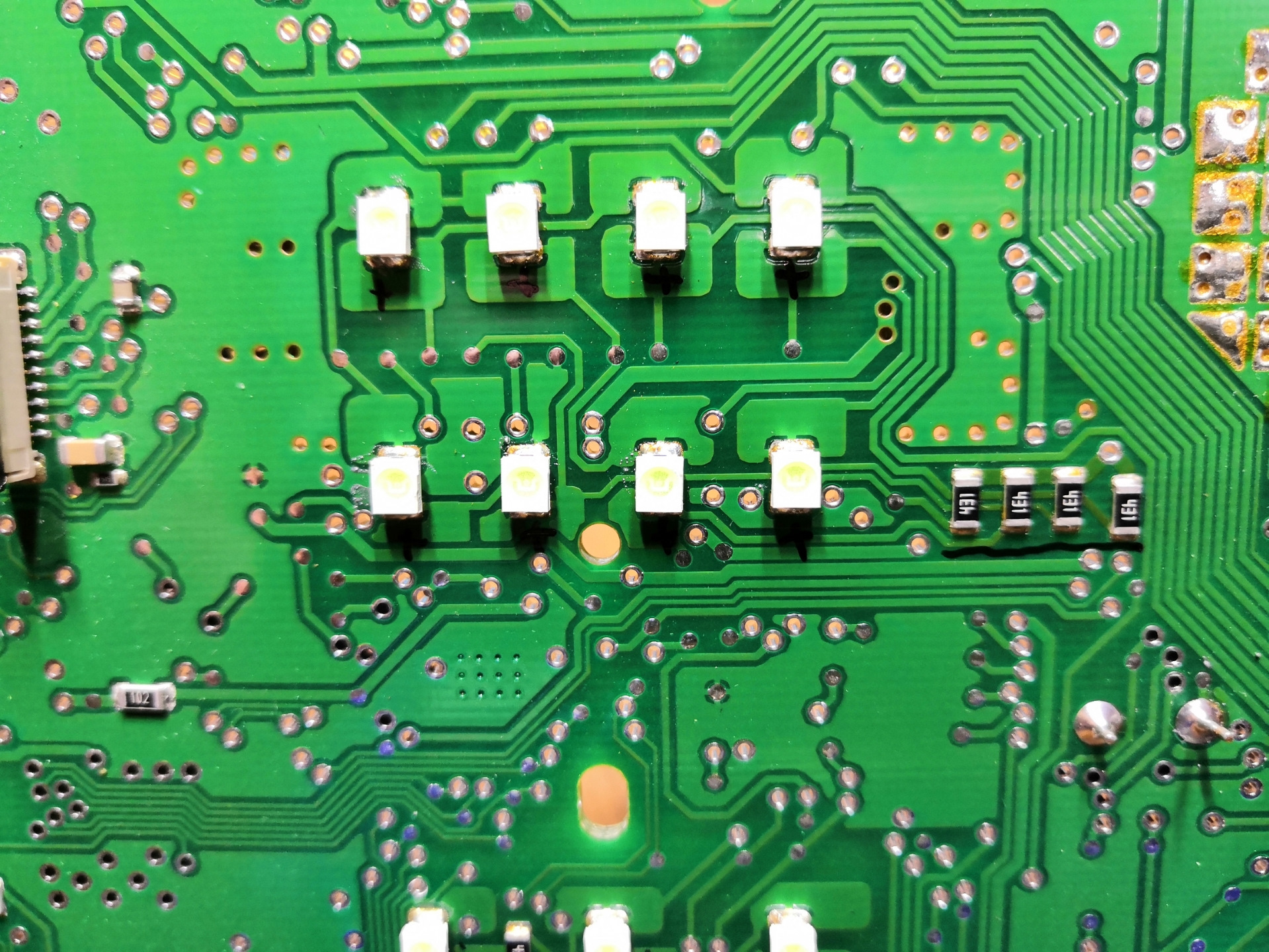

Напаял новые…
На каждую двойку светодиодов один резистор номиналом 430 Ом

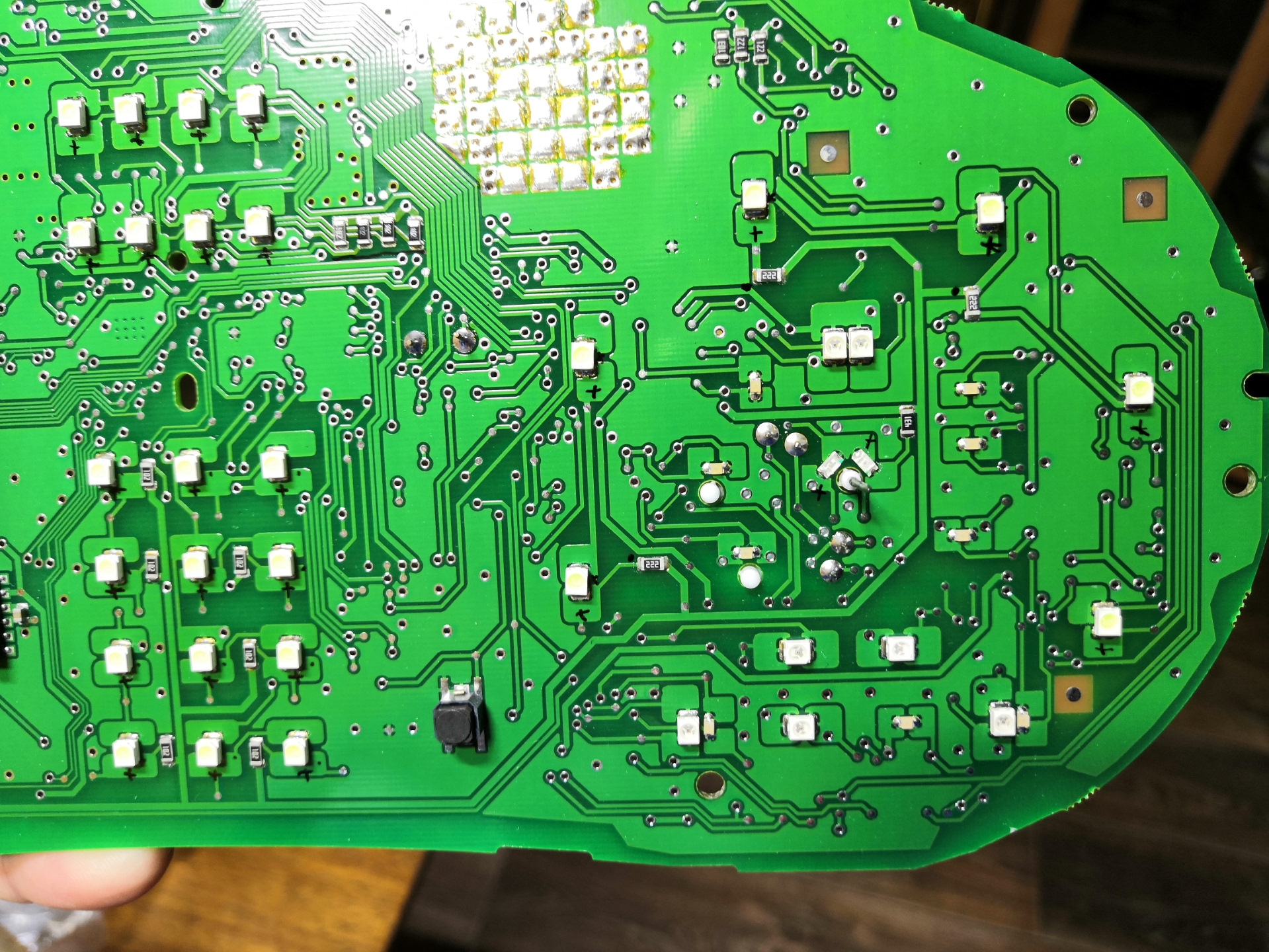

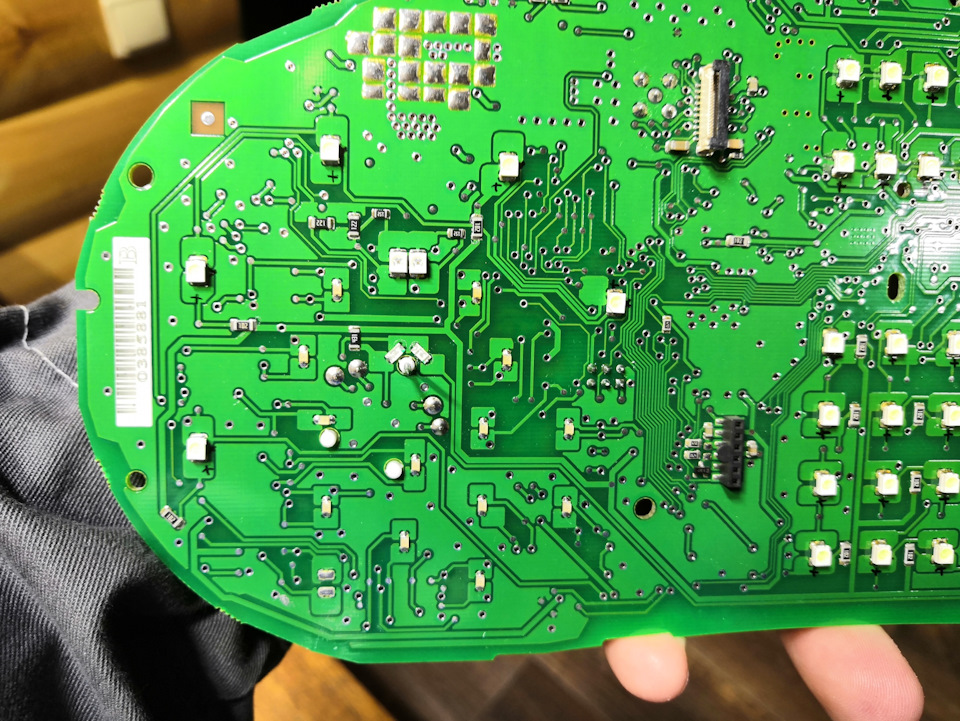

Фоток я делал побольше. Вдруг кому то понадобится поразглядывать потрошки.

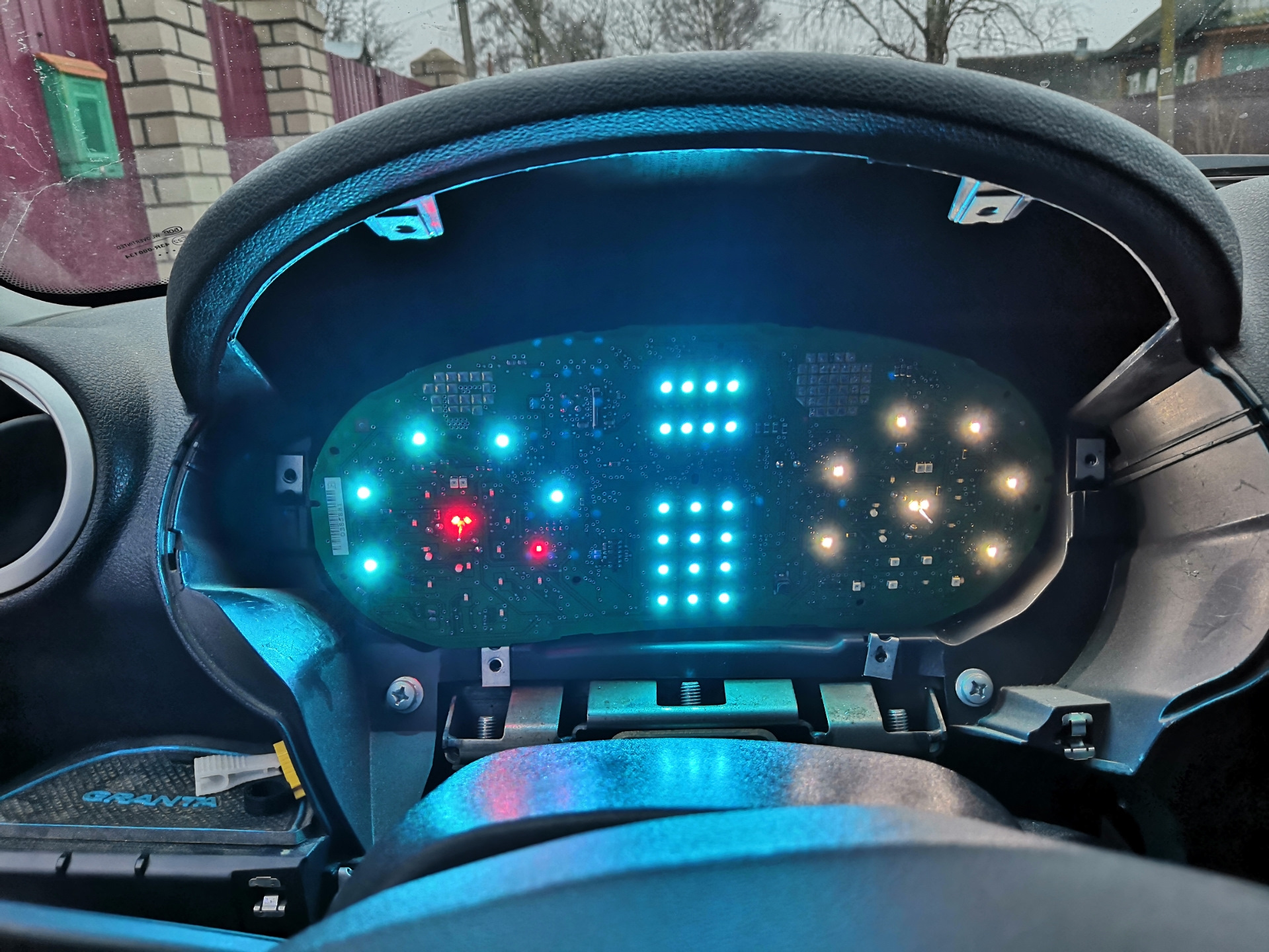

Стрелки теперь подсвечиваются красными 1206. Резистор на них я не менял. Это тот же 470 Ом

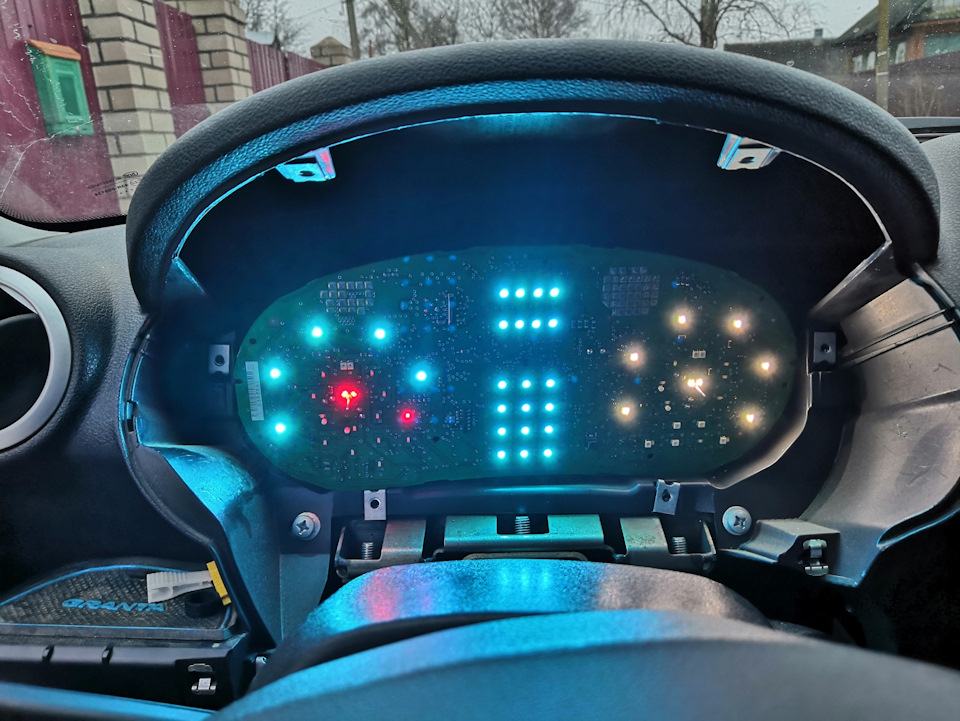

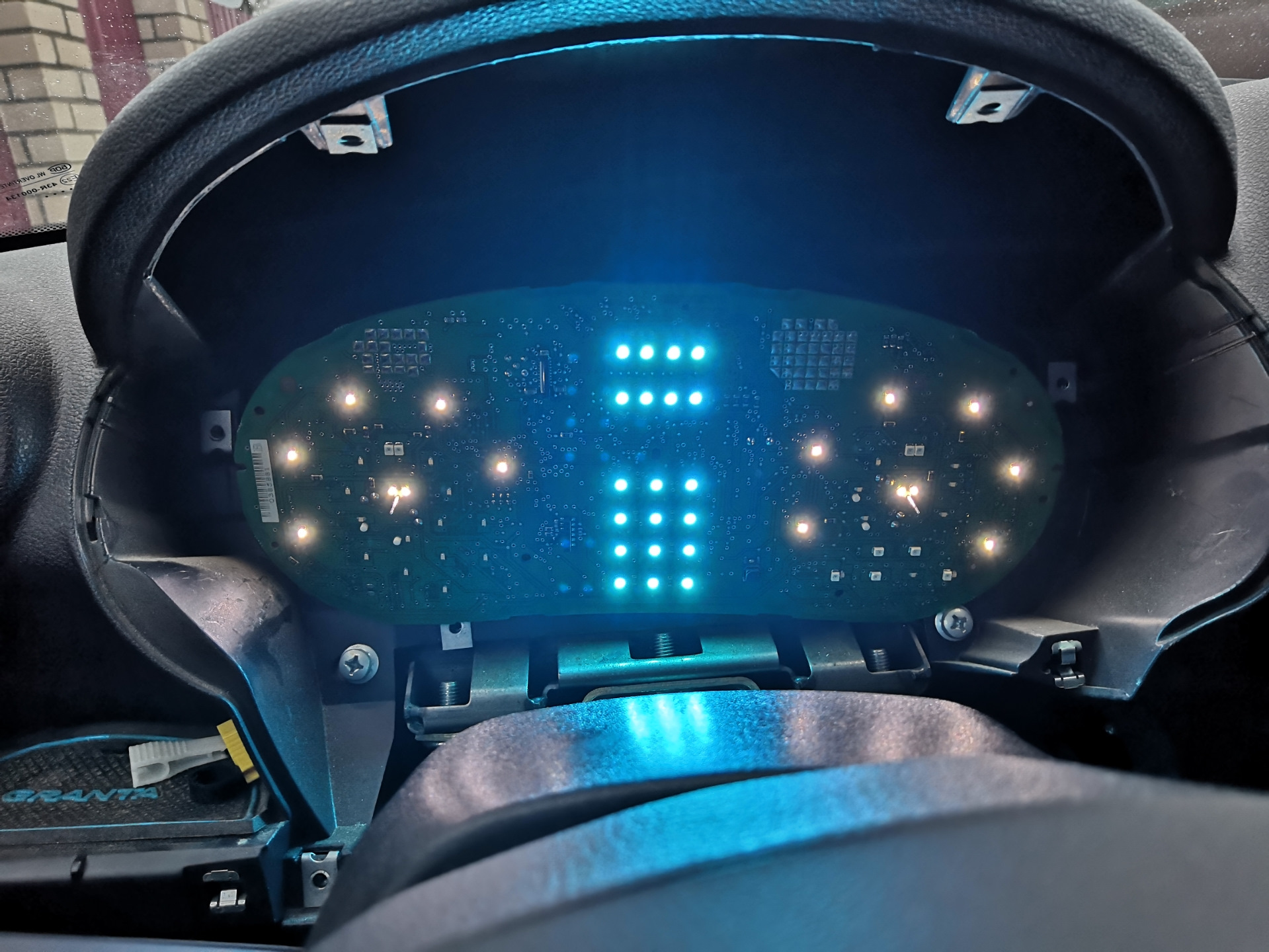

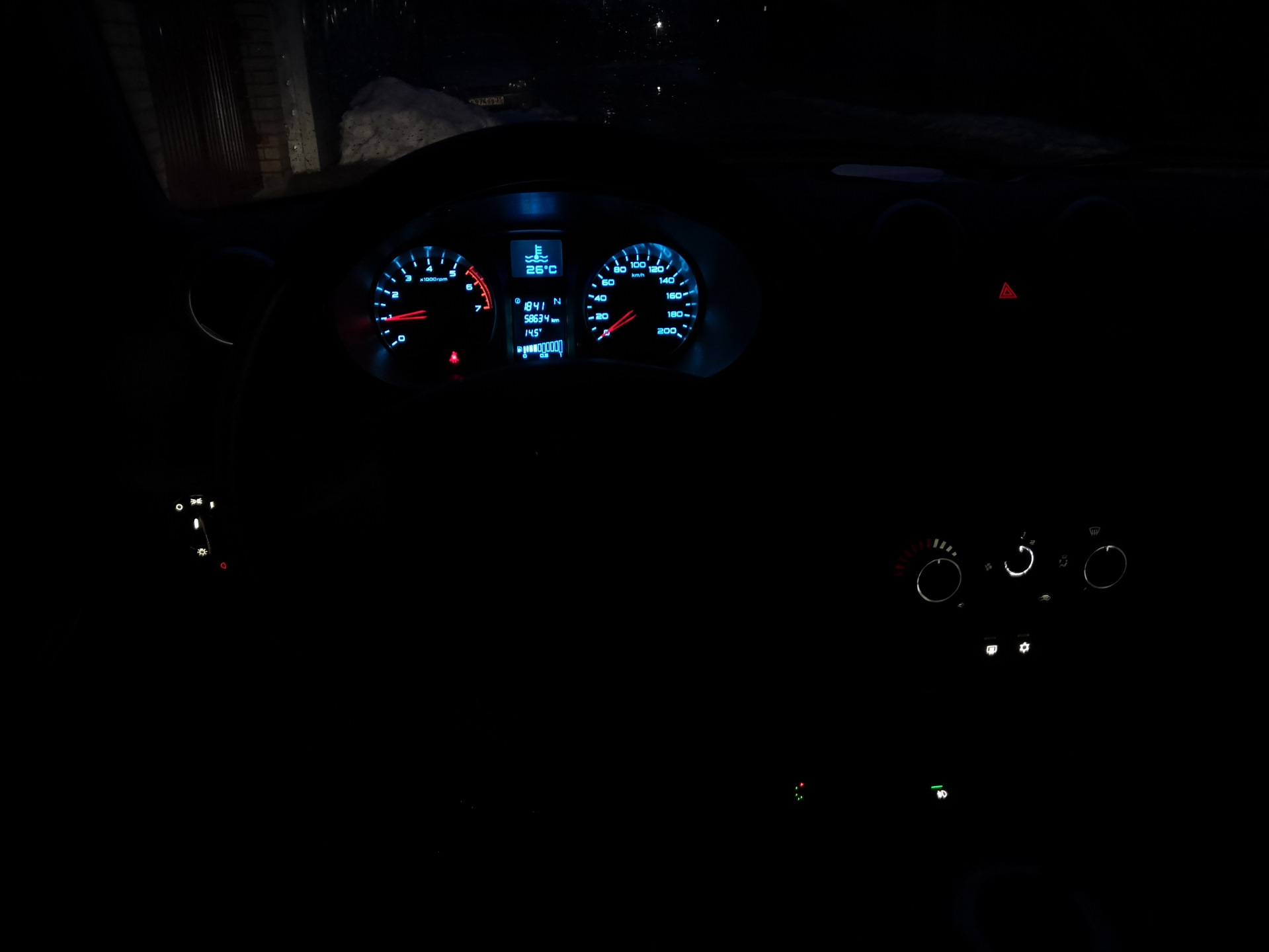

Подытожив скажу, что мне результат нравится, цвет именно тот)
но силу света нужно будет убавлять ещё… Ярковато.
PS

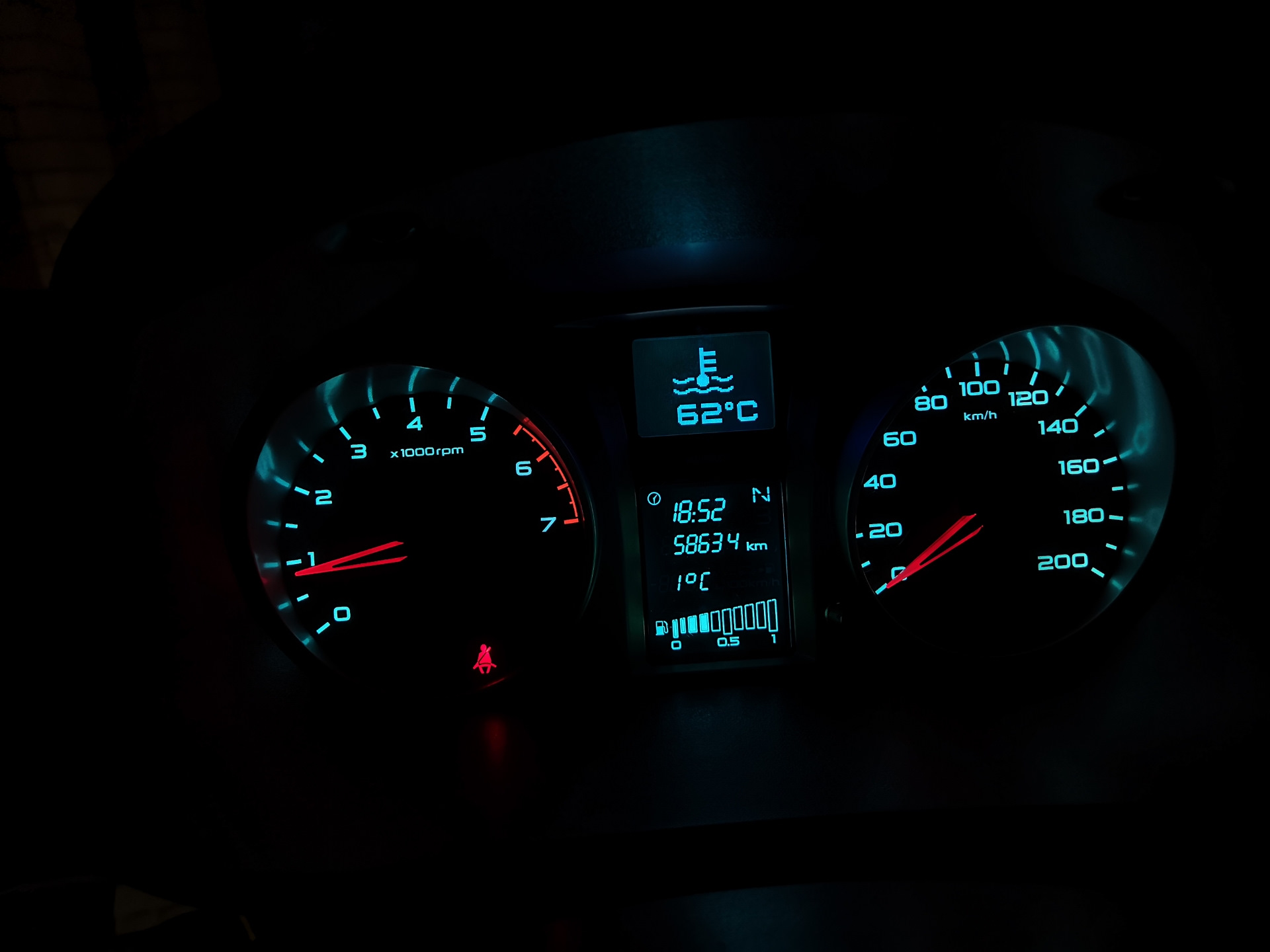

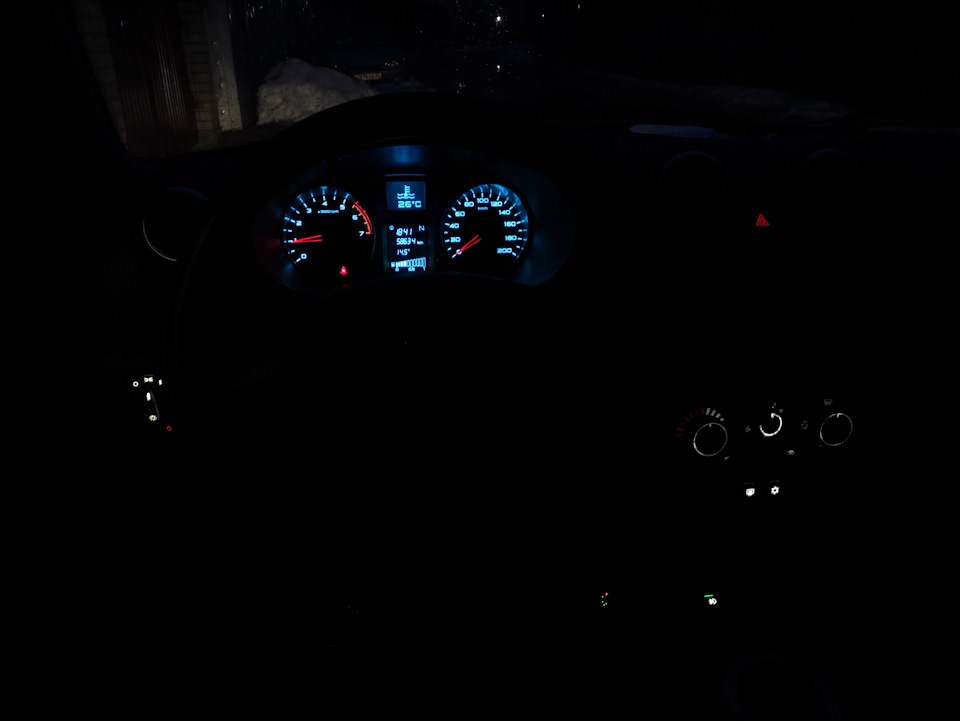

Я заёбся ловить на фото правильный оттенок приборки. На последнем фото максимально близко к тому, как видят глазалотносительно экрана смартфона huawei nova3)
Comments 57
так, ну где продолжение темы?
А недосуг мне. Быт поглотил. На машине почти не езжу.
Эх, ну вот жаль, а мы ждём))

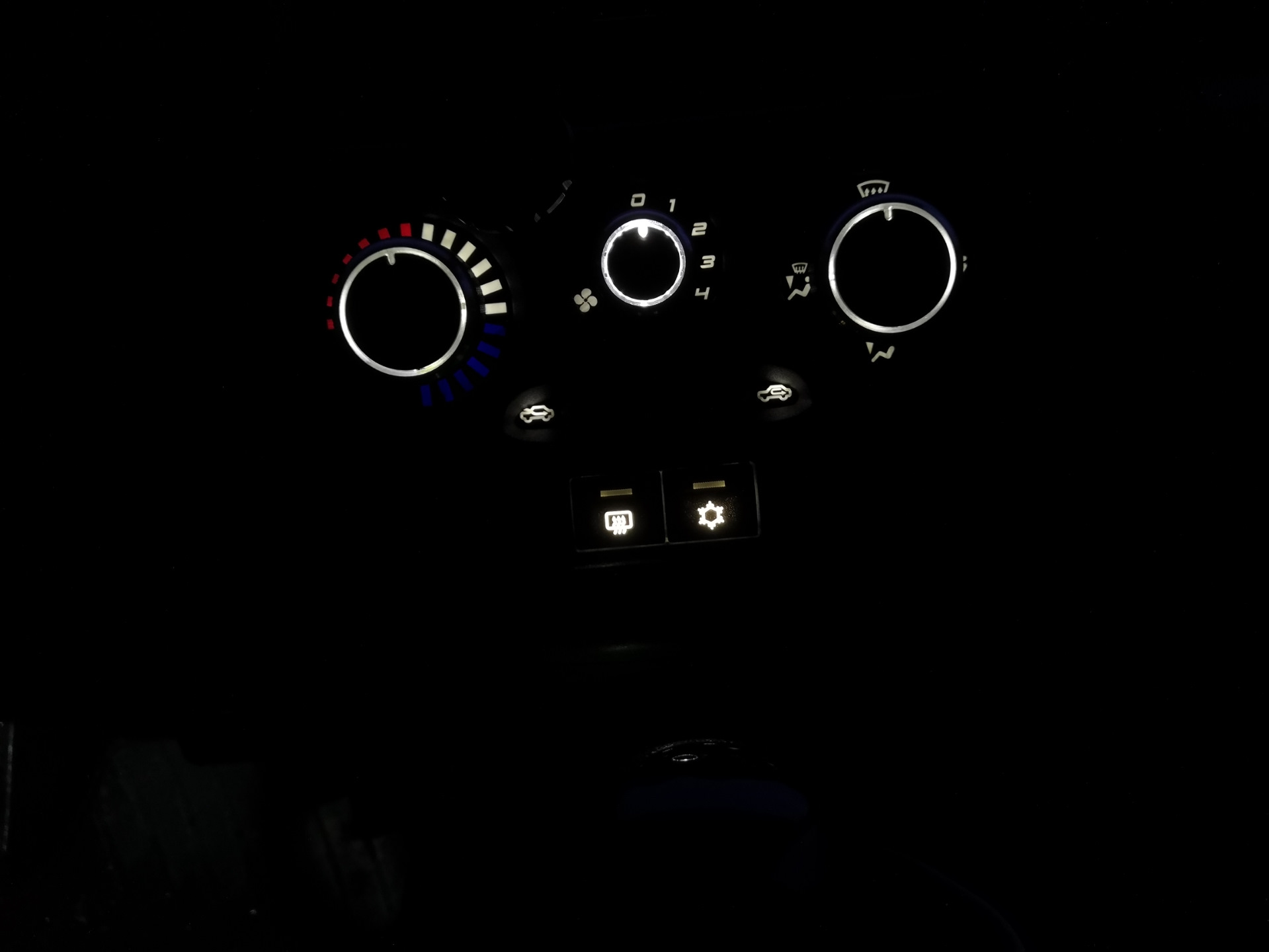

Я про пересвет салона писал в более ранних записях. Это если интересует техническая сторона вопроса. Разницы в процедуре смены цвета нет)
Надо посмотреть. Спасибо
привет, 431 резисторы каким типоразмером применил?
Привет. Раз рядом с резистором plcc2 соразмерен длиной, то это определённо 1206.
Номинал можно брать больше. 43Ом маловат, как показала эксплуатация. Сейчас я бы взял что то около 60Ом.
P. S.
Читать как
*430 Ом
*600 Ом
Т.е 600 Ом?)))
Верно. Опечатка
спасибо
"но силу света нужно будет убавлять ещё… Ярковато."
Почему до сих пор плавный розжиг не поставил?
Я объяснял это ещё в первой записи)
Так с тех пор времени утекло, я уже забыл когда это было то)))
Не, ну нормально, печка с плавным розжигом, а приборка нет)))
Ну не хочу я в приборку костыль)
Все мы из противоречий сотканы)))
Экий ты противоречивый))
Уж какой есть.)
Цвет очень понравился. Результат на последней фотке: это именно светодиоды ice blue? А как они называются и их характеристики?
Да. На фото ice blue. Я в комментариях ссылку дал на них и предупреждение озвучил
Спасибо
На здоровье)
А цена?
Спустя два года инфа не актуальна. В тексте записи я дал ссылку на изыскания, приведшие меня к этой приборке. Изучайте материал. Там всё не просто
Приборка я так понимаю от Форда? Или нет
Или нет. От датсун люкс
👍👍👍👍👍🔥🔥🔥
Огонь
Это в ней ЖПС-приемник для магнитолы стоит чтоли?)
Угу
Не хотелось заюзать?)
Есть идеи?
Проследить по схеме, как оно подключается к голове и подключить к андройду) Если там usb, конечно
Если повезет и в ядре найдутся драйвера — заработает. Правда хз зачем, с андройдными головами обычно уже идут в комплекте
Всё по CAN. Можно вытащить физический uart
Мда, проще забить)
Почему?
Вытаскивать уарт, делать преобразователь — надо быть сначала уверенным что ГУ вообще будет работать с этим модемом
Я прикрутил к Khadas VIM2. как напрямую через gpio, так и через преобразователь uart-usb. Т.е. всё от магнитолы зависит.
dreyan13
Не хотелось заюзать?)
destin67 изучал этот вопрос. Мне не очень интересно
Алексей где такие диоды можно заказать
огромная вероятность, что придёт не то.
Я пять раз пробовал покупать (у разных продавцов) и каждый раз был промах.
Эти куплены тут:
#Aliexpress 220,19 руб. | 200 шт. 3528 лед Синий smd led Plcc-2 smd 3528 led 1210 лед синий прозрачный синий светодиод 3,5*2,8*1,9 мм
a.aliexpress.ru/_eOQTti
Предупреждаю ещё раз. я не уверен, что придёт именно такой цвет.
Согласен полностью тоже заказывал но приходили или синие или голубые ну буду пробовать может повезет
А инверсия дисплеев заводская? Красиво вышло.
Это ж приборка не от гранты. Датсун
www.drive2.ru/l/497150230886613274/
Это я понимаю. Просто и на датсун были не инверсные же. Или на люксы только инверсные?
По ссылке предлагаю перейти и почитать. На люксовом датсуне это сток приборка такая.
Красиво получилось)
Приятный оттенок. Очень похоже на учет подсветки шкал шевроле авео последнего поколения
На шевролетовский цвет и был прицел. Понравился он мне
Результат на лицо. Замечательно 💪
Умелые руки! Приятный свет! Отличный результат!
Блок ЖПС… В моей новой приборке тоже заметил на задней стороне разъём на него. А, вот, как его применить? Где он может пригодиться?
Штатная магнитола(2 din) его использует для работы навигации
DonKichot42
Блок ЖПС… В моей новой приборке тоже заметил на задней стороне разъём на него. А, вот, как его применить? Где он может пригодиться?
Навигационная информация транслируется в CAN. А по факту можно вытащить uart наружу, там стандартный nmea0183.
Цвет кайф👍🏼👍🏼👍🏼
Приятный цвет)
О да. Я долго шёл к нему…
Мечты сбываются)
👍👍👍
