Адаптивная подвеска DCC — часть 3 — настройка

В предыдущей части была описана вся физическая и механическая работа.
В этой чисто работы с электроникой.

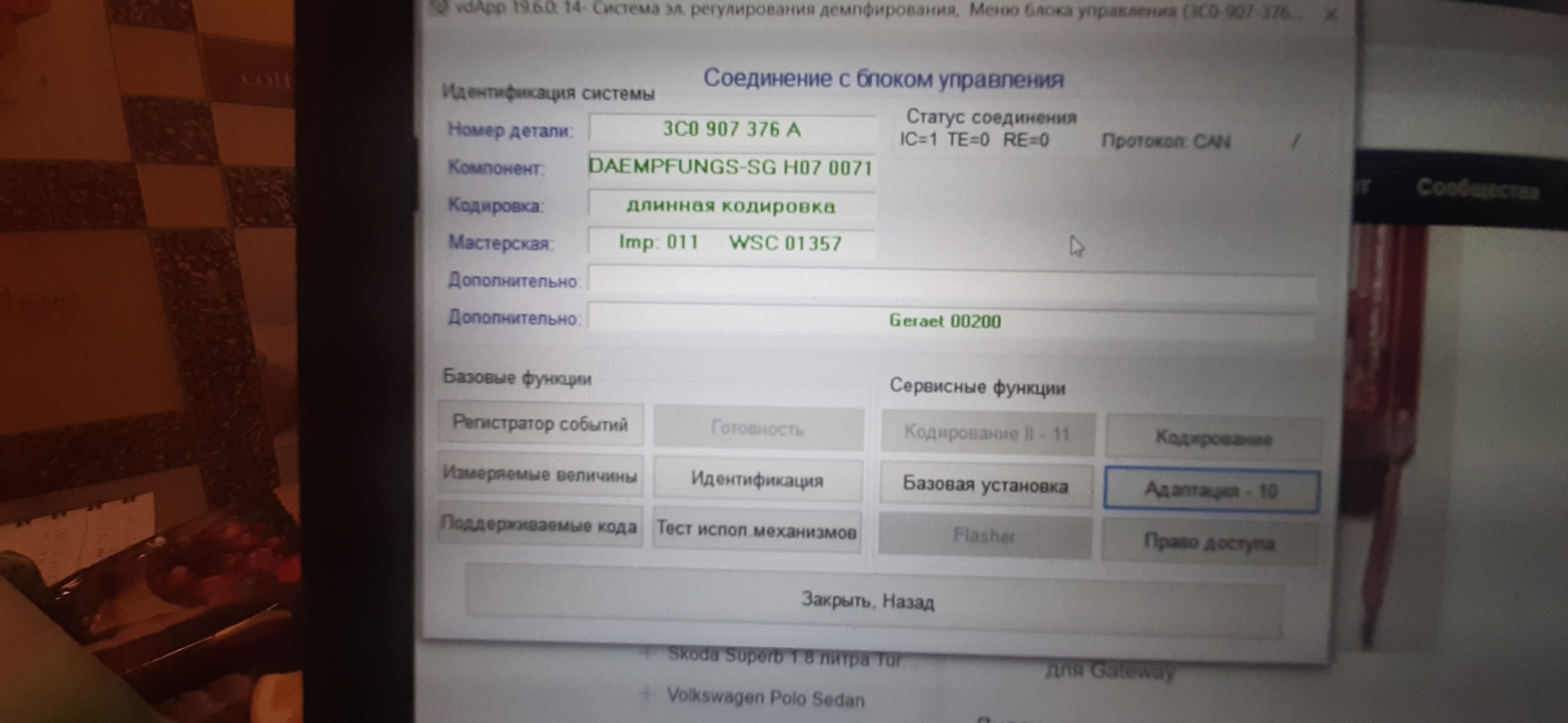

Подключаем Вася Диагност и смотрим на наш блок (вышел он на связь или нет).

Заходим в гейт и ставим галочку №14 (наш блок)

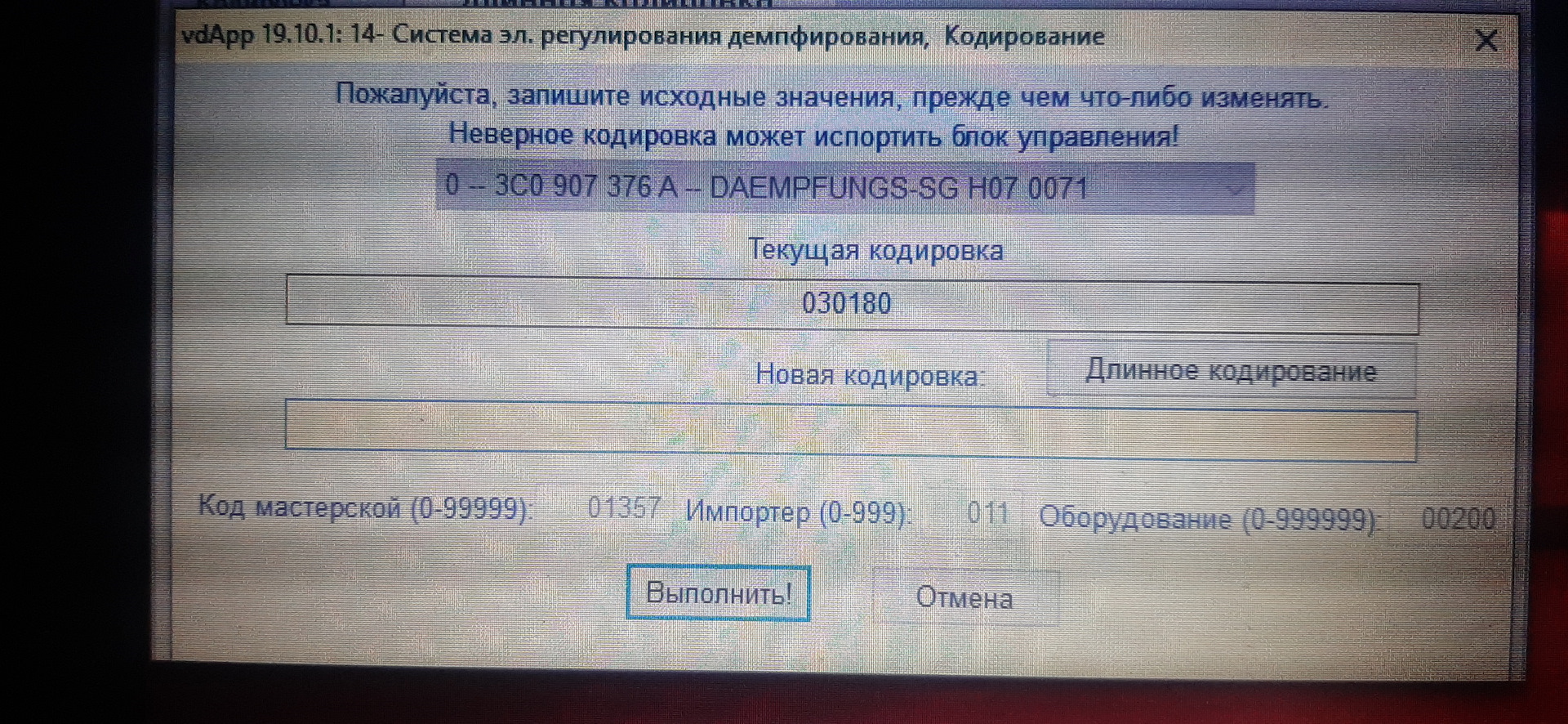

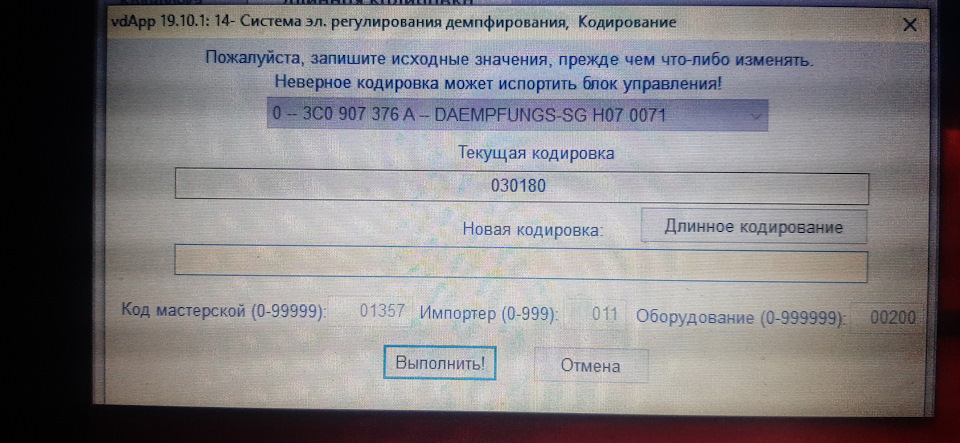

Начинаем кодировать:

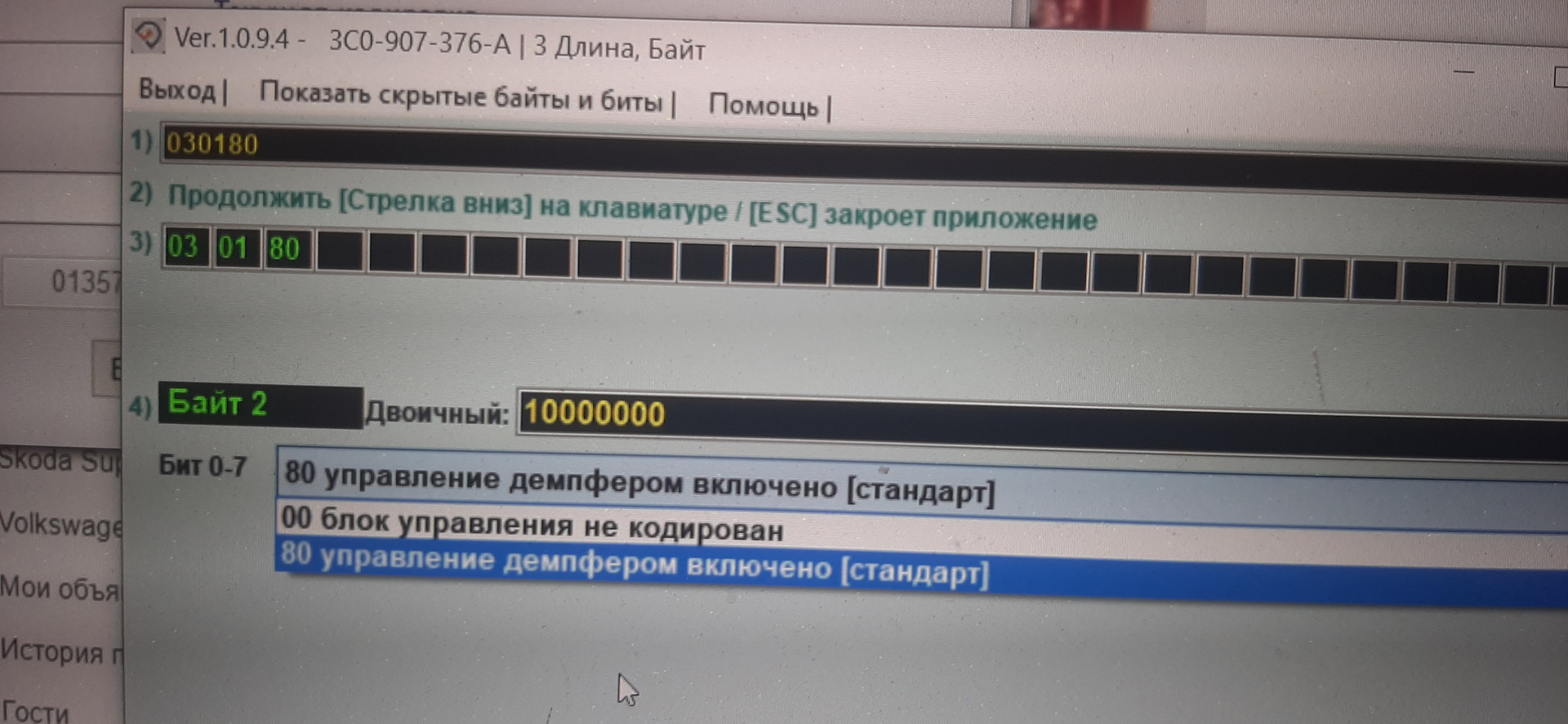

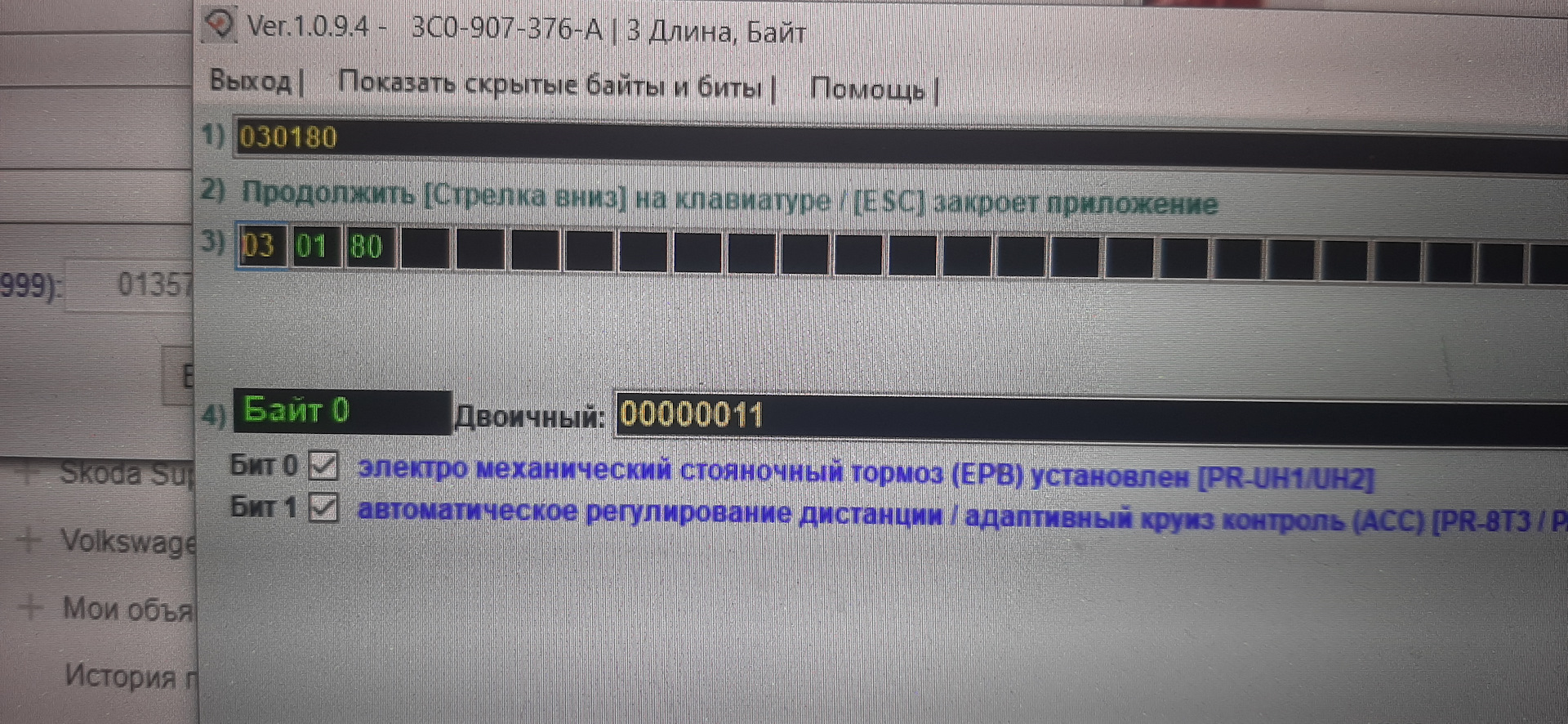

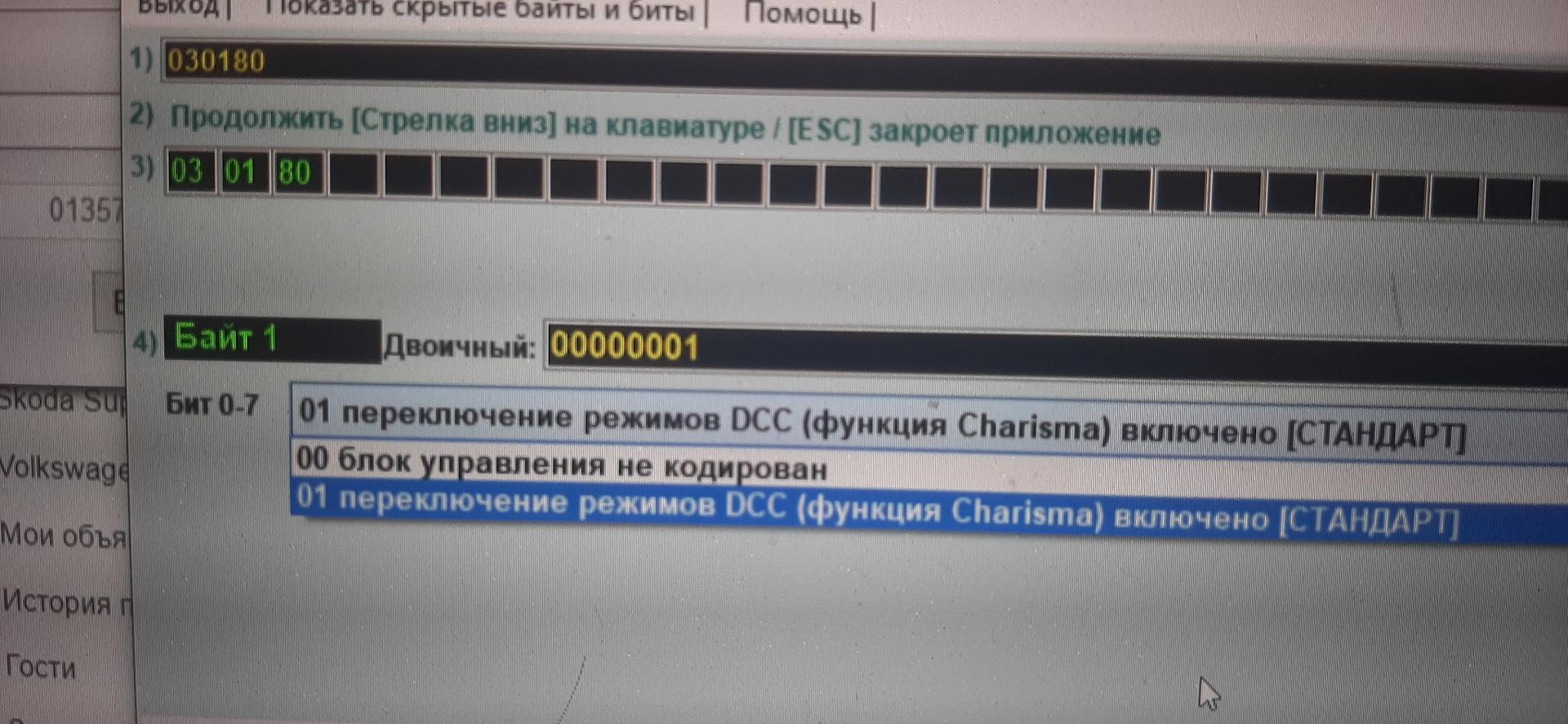

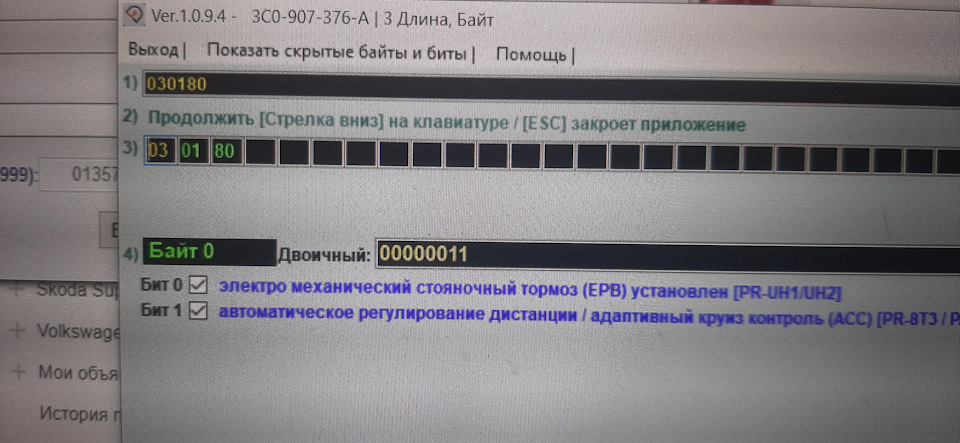

У меня получилась вот такая кодировка

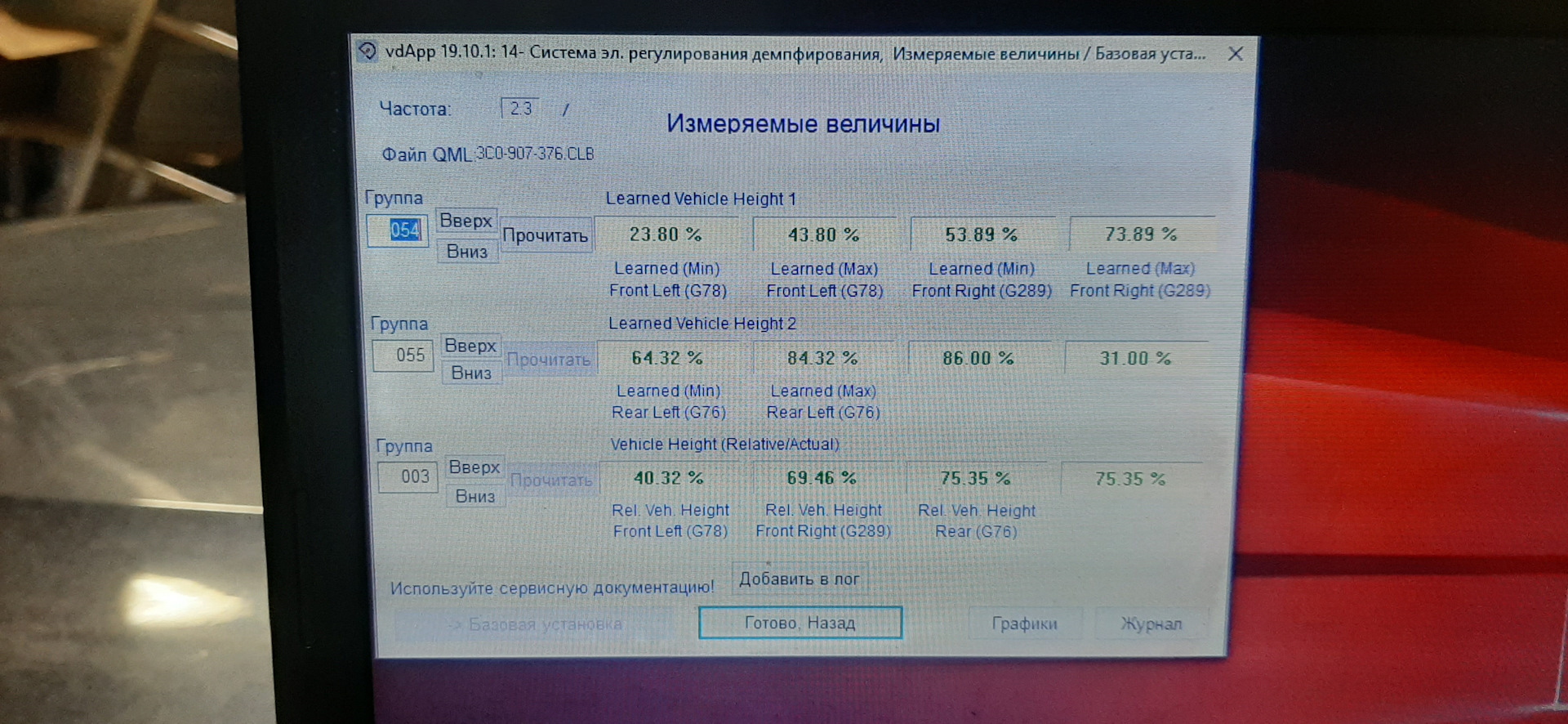

Далее идём в измеряемые величины и смотрим показания наших датчиков просвета.

Группы 054, 055 и 003

Группа 054 — 1 и 2 окошки (минимальные и максимальные значения) — переднего левого датчика
Группа 054 — 3 и 4 окошки (минимальные и максимальные значения) — переднего правого датчика
Группа 055 — 1 и 2 окошки (минимальные и максимальные значения) — заднего левого датчика
Группа 003 — 1, 2 и 3 окошки (реальные значения) — всех датчиков

Смотрим, если у нас реальные значения попадают в диапазон минимум и максимум, то всё хорошо.
Если нет, то либо подгибаем крепления, либо что-то где-то не так поставили.

У меня изначально показания переднего левого и заднего датчиков отличались почти на 30-40 процентов.
Но когда я полез их регулировать, то оказалось, что за блоком климата — я перепутал провода этих датчиков.

В итоге — у меня все показания в норме — без регулировки.

Далее вывешиваем колёса. Я вывешивал, только 3 колеса (на которых установлены датчики).

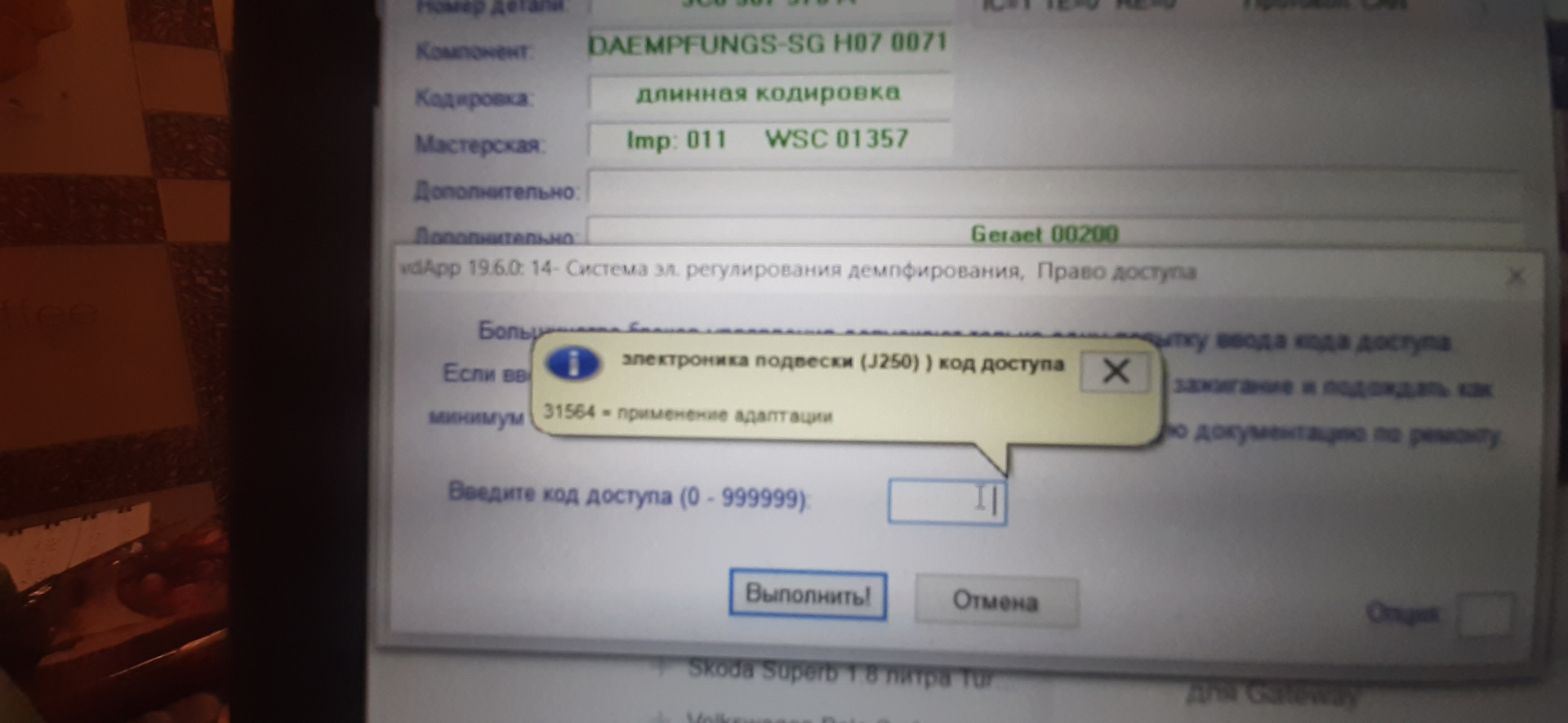

Заходим в блок DCC. Ещё раз смотрим значения наших датчиков и если всё нормально, то вводим код доступа 31564

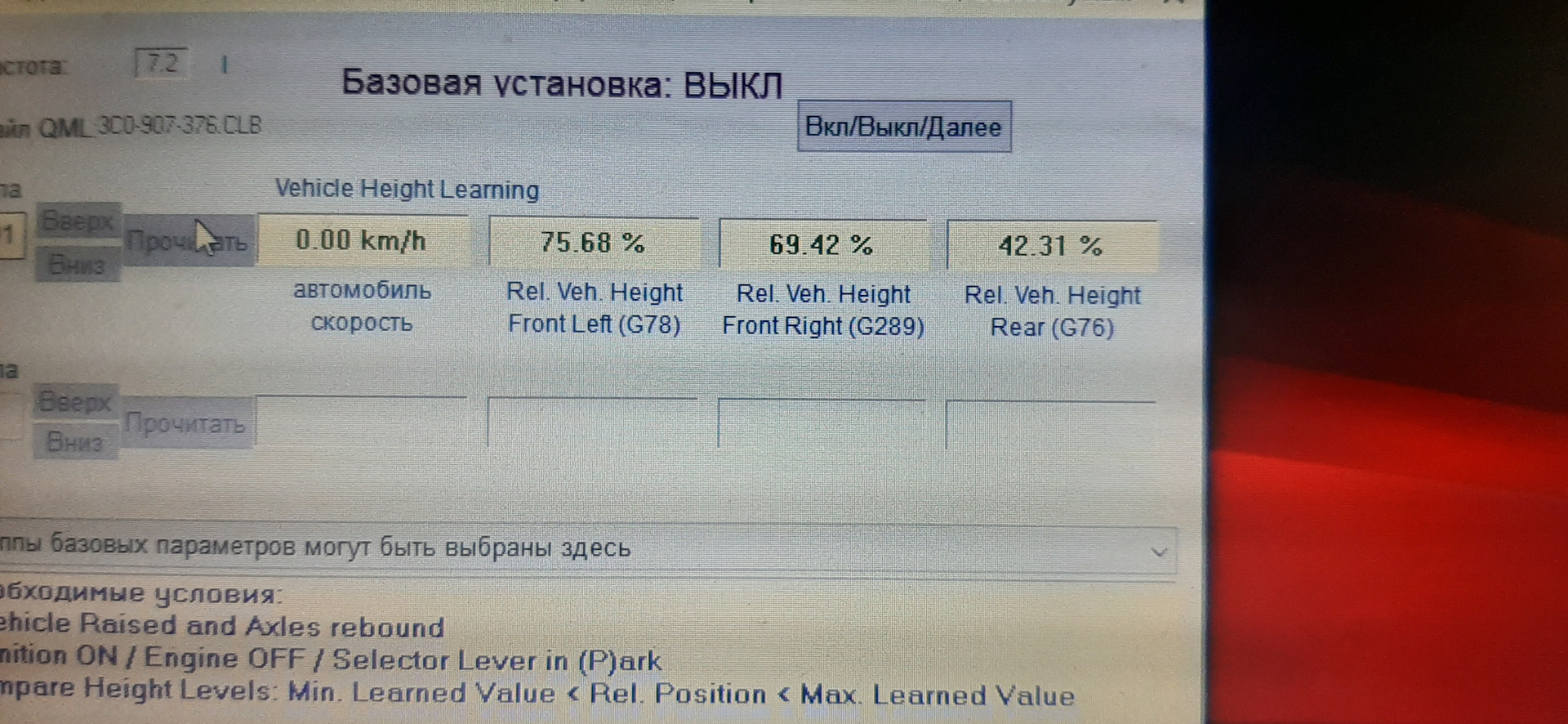

Далее идём в Базовые установки — группа 001 и нажимаем "ВКЛ". Затем "Готово".

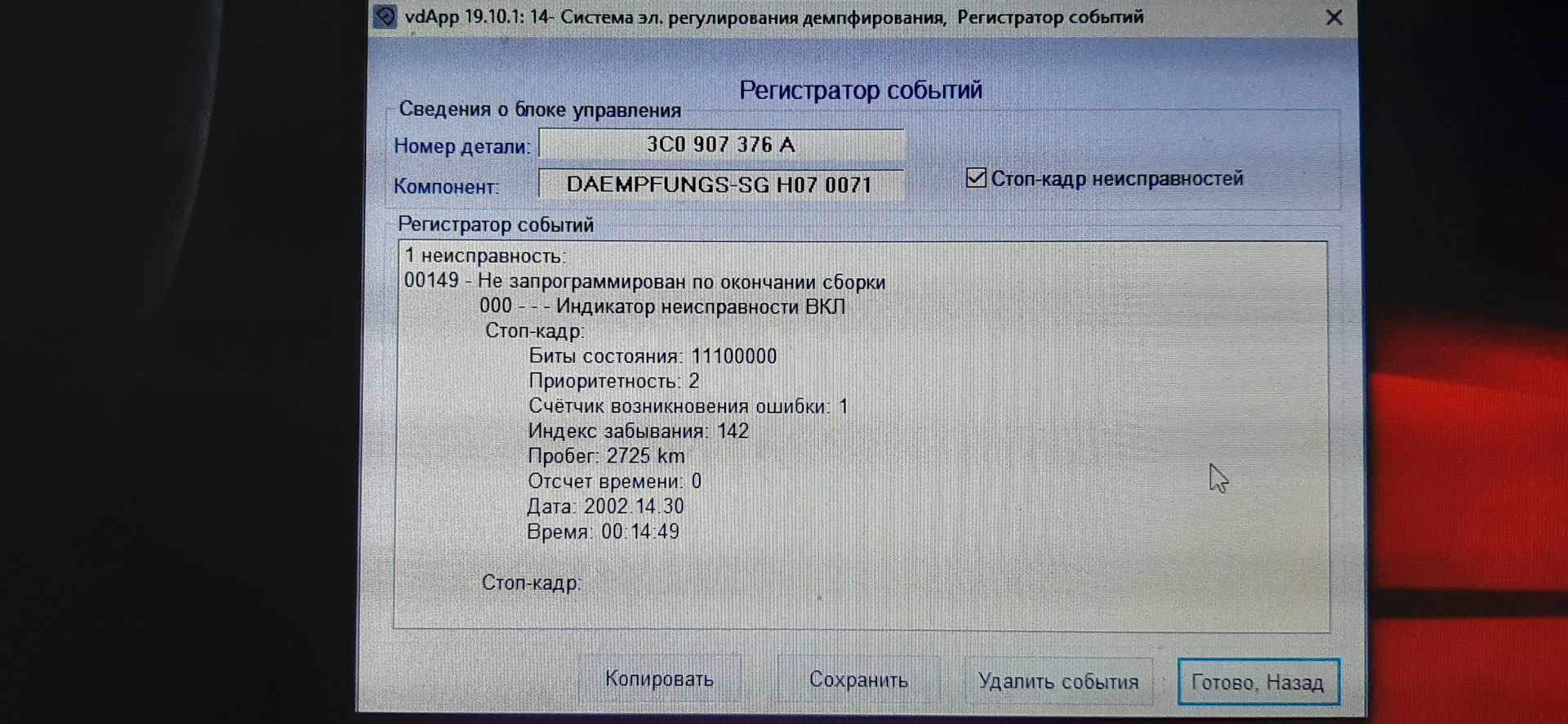

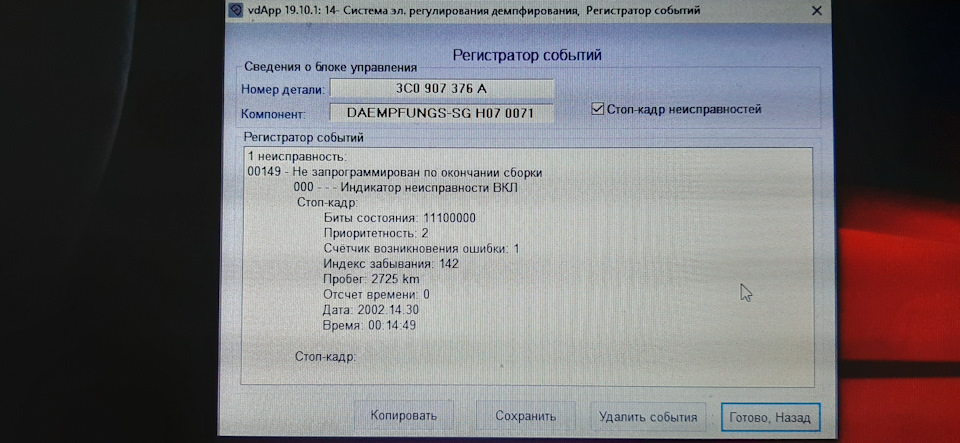

Смотрим ошибки.

По блоку остаётся только одна ошибка: "Не зарегистрирован по окончанию сборки"

Эта ошибка — из-за того, что блок не новый. У него сохранён чужой VIN номер. Его нужно обнулить.

Тут тоже есть решение (спасибо форуму).

Для этого вводим код доступа: 06865 и далее идём в Адаптацию, канал 030.

Там вместо "0" — ставим "1" — сохраняем. После этого ошибок по блоку — быть не должно.

Также пока не поставили "1" в блоке — кнопка переключения режимов — будет моргать двумя надписями.

Далее нужно в блоке AFS — поменять кодировку. Для того, чтобы он брал информацию от датчиков просвета с блока DCC.

Для этого — по идее, нужно к существующей кодировке прибавить (2048).
Но мне это не помогло.

В итоге — на помощь опять пришёл Дима (Sedoy).
Во первых у меня блок был со старой прошивкой. Дима прошил его в 0148.
И подобрал кодировку.

Итоговая кодировка — получилась: 1379399
С этой кодировкой ошибок нет.

После изменения кодировки — нужно провести адаптацию.
Зайти в Базовые установки — канал 1.

Теперь нужно поставить галку в рулевой рейке.

Заходим в Адаптацию — канал 8. Ставим там вместо "0" — "1".

Также у кого установлена камера ассистентов — нужно тоже поменять кодировку (поставить галку).
Не помню в каком байте (бите) — там написано. Нужно поискать.

Вот собственно и всё.

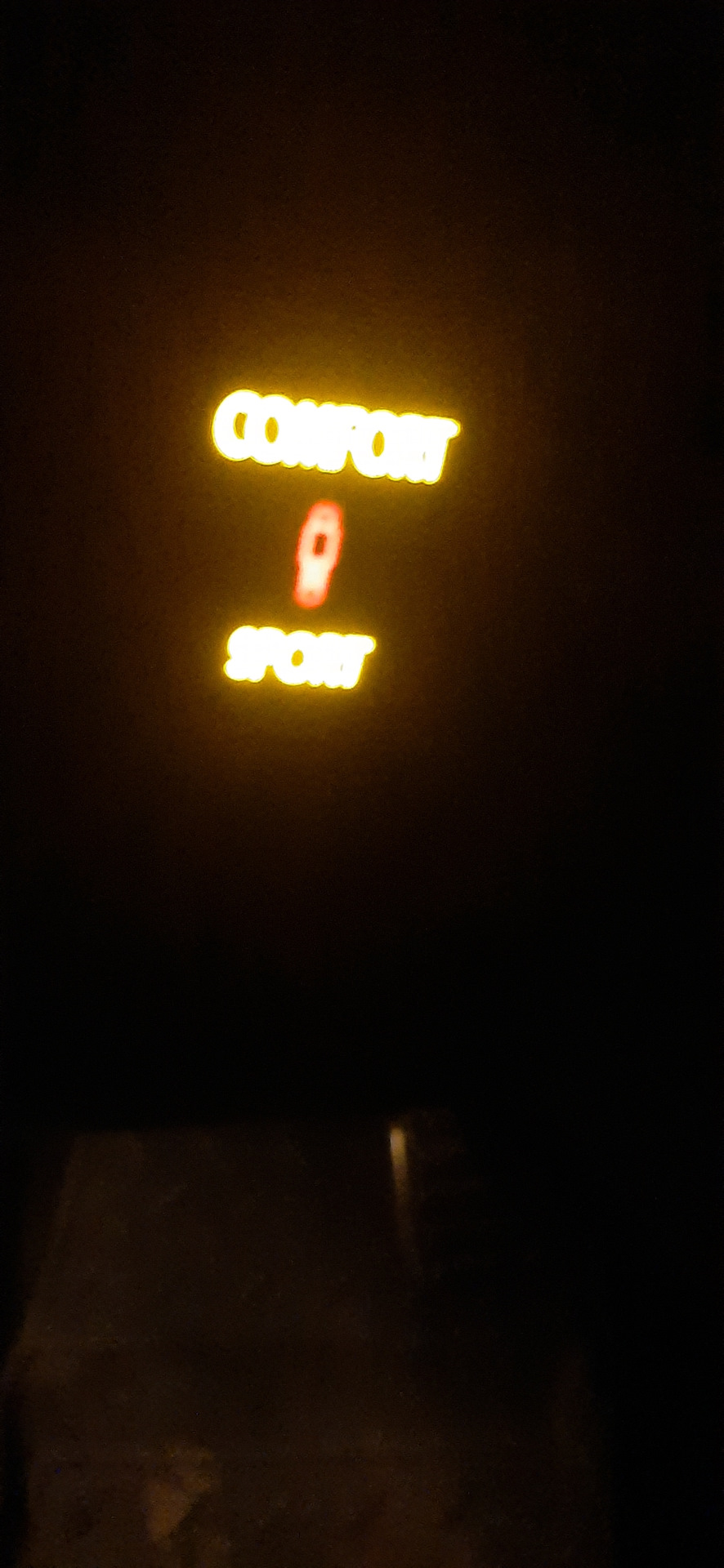

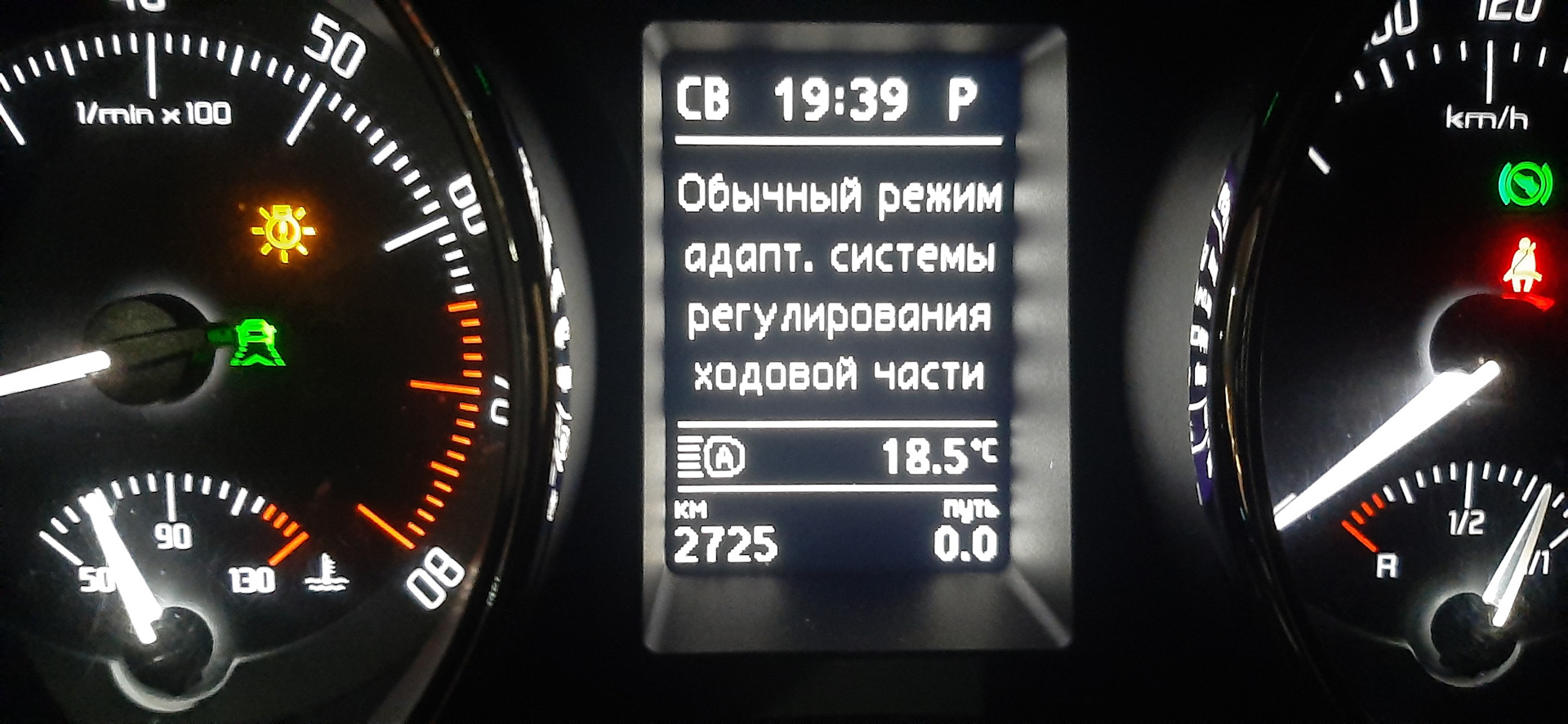

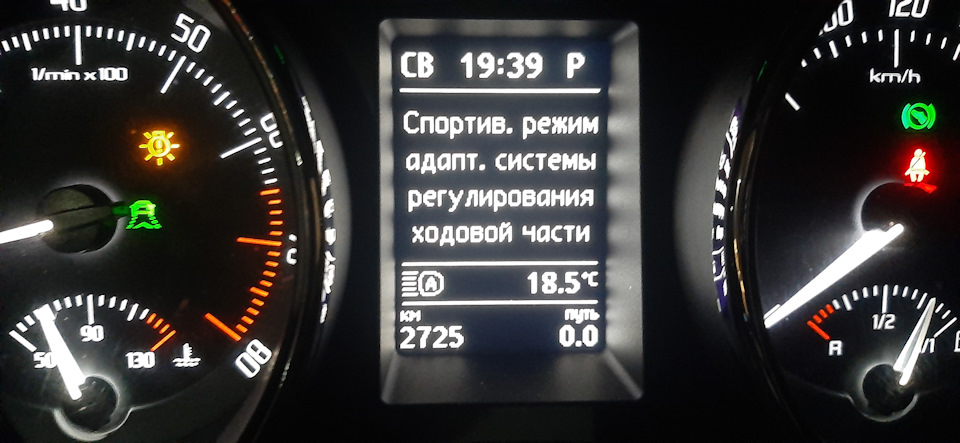

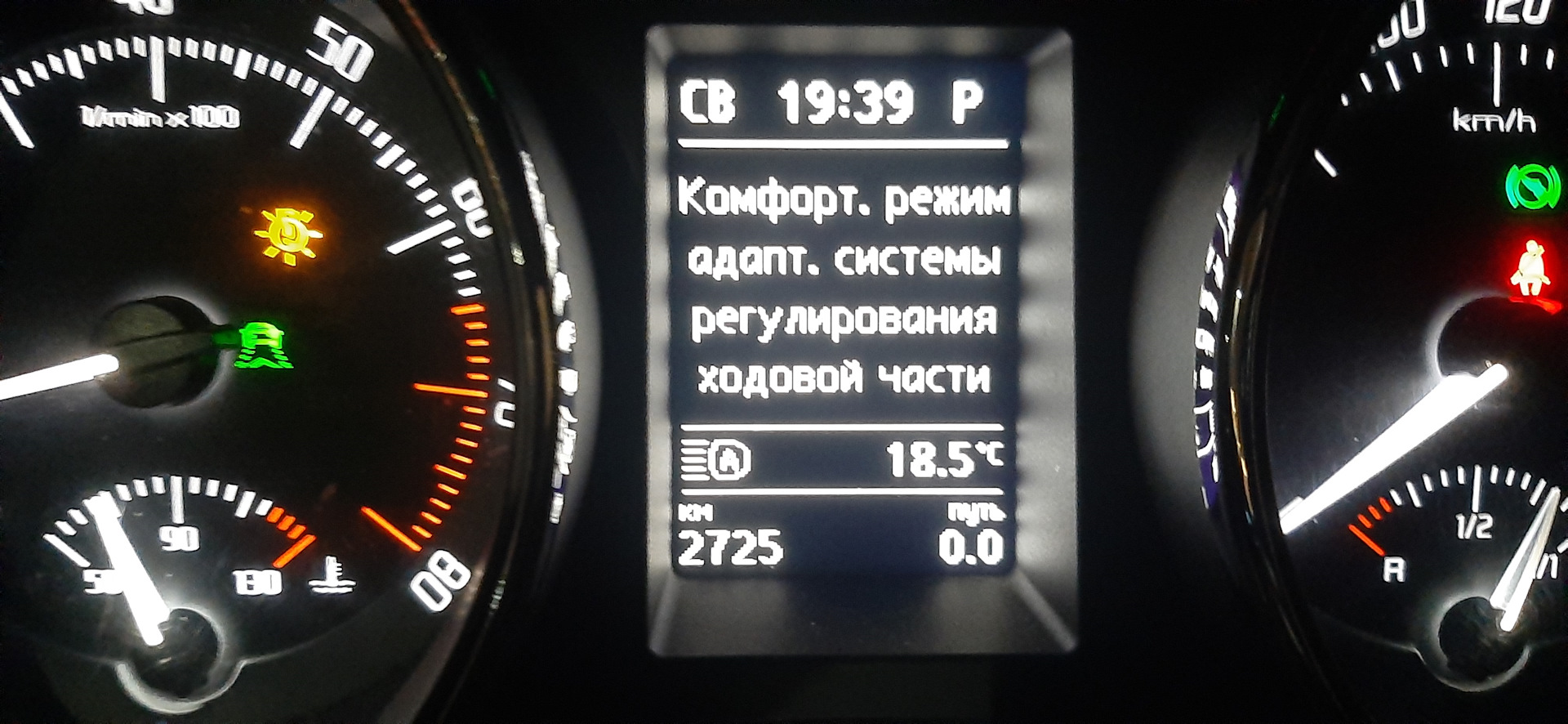

Пара фоток с приборки и кнопки.

Информацию брал с форума Дмитрия (drsedoy) и Алексея (teyllor).

www.passat-club.ru/forum/threads/43553

www.drive2.ru/l/10174458/

Всем спасибо за помощь и непосредственное участие.

Особая благодарность Дмитрию. Что всегда готов помочь.

Всем удачи на дорогах.
