Приветствую всех!

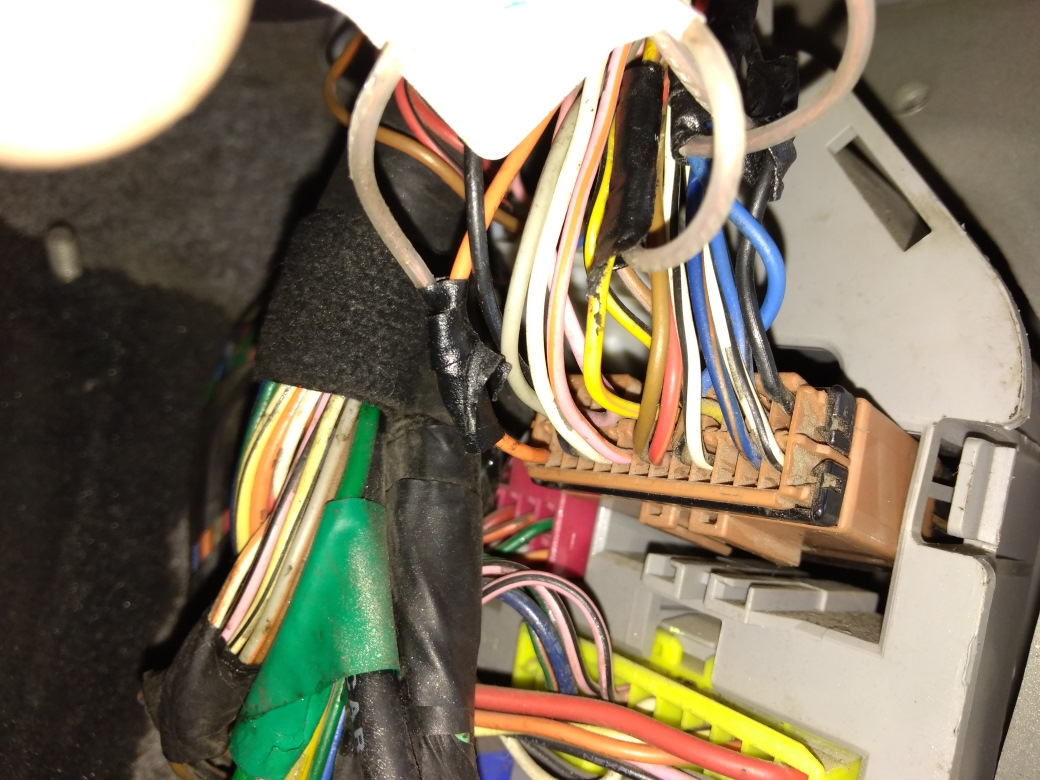

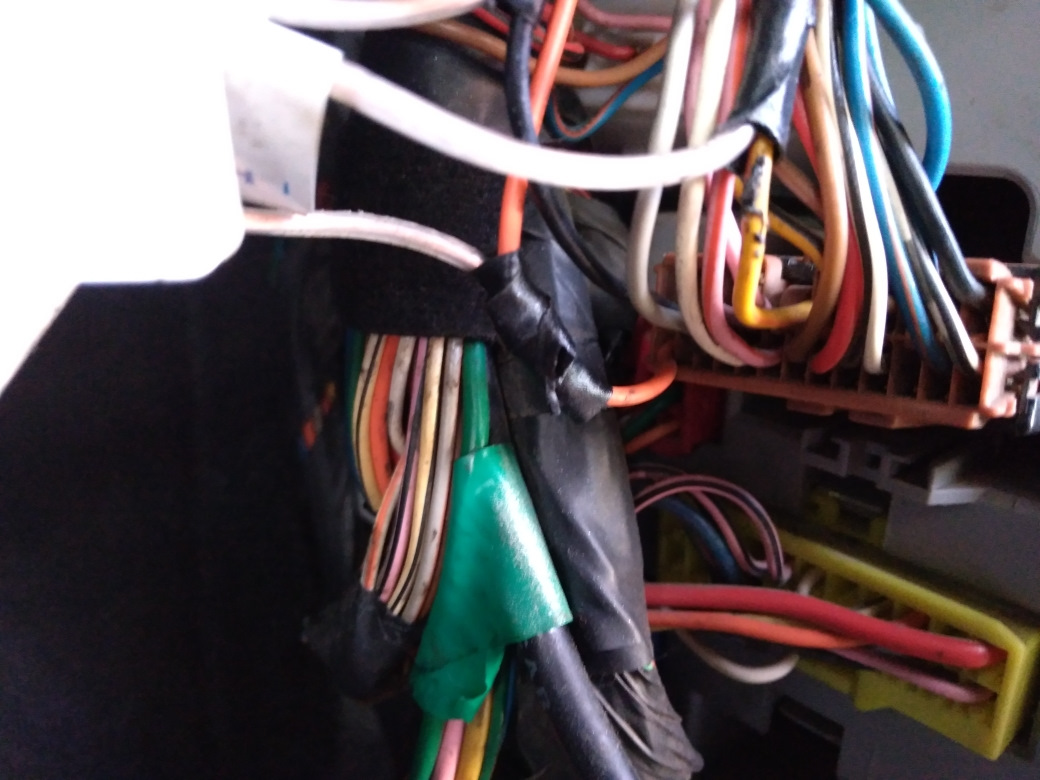

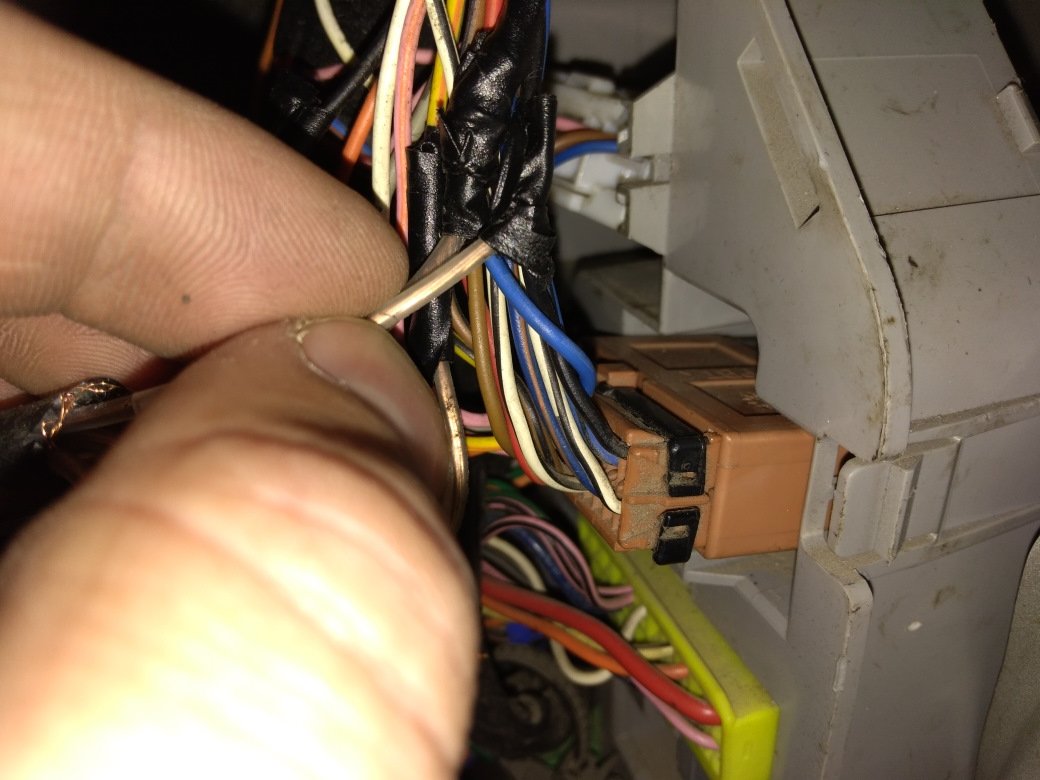

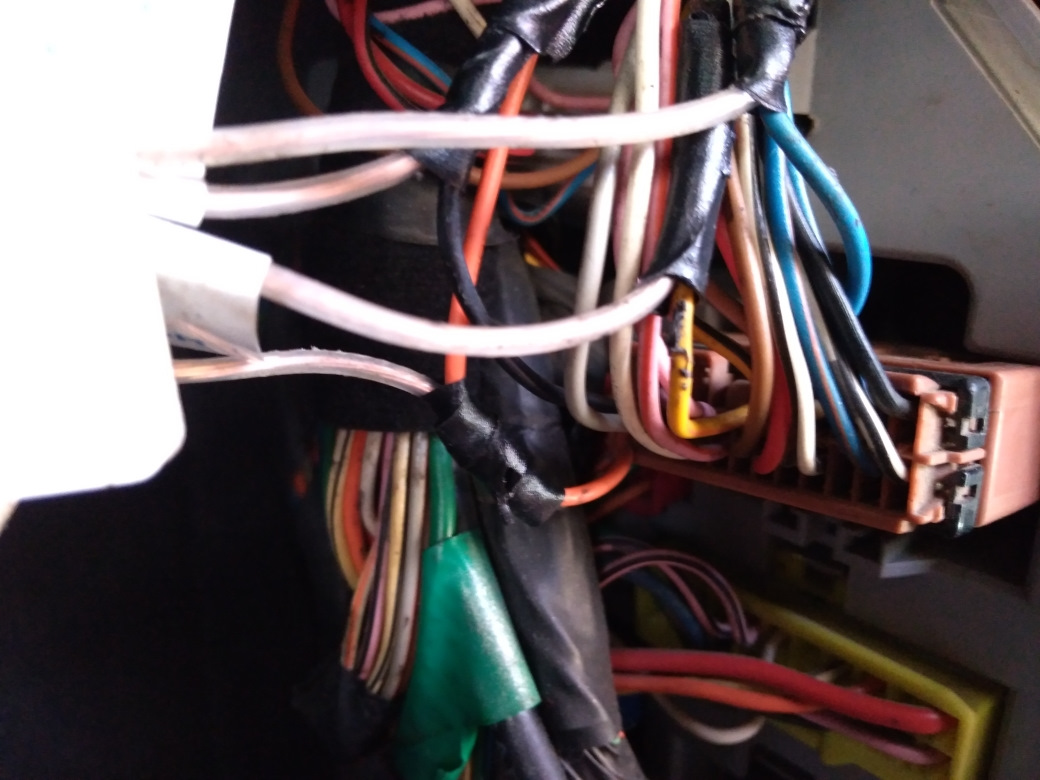

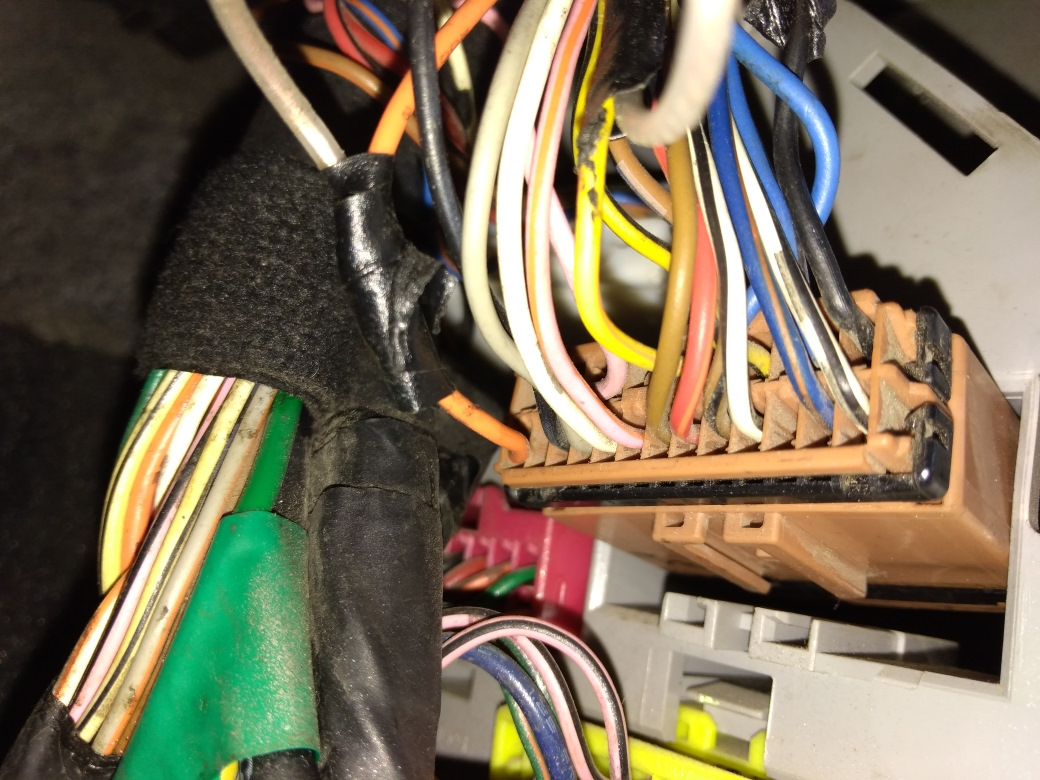

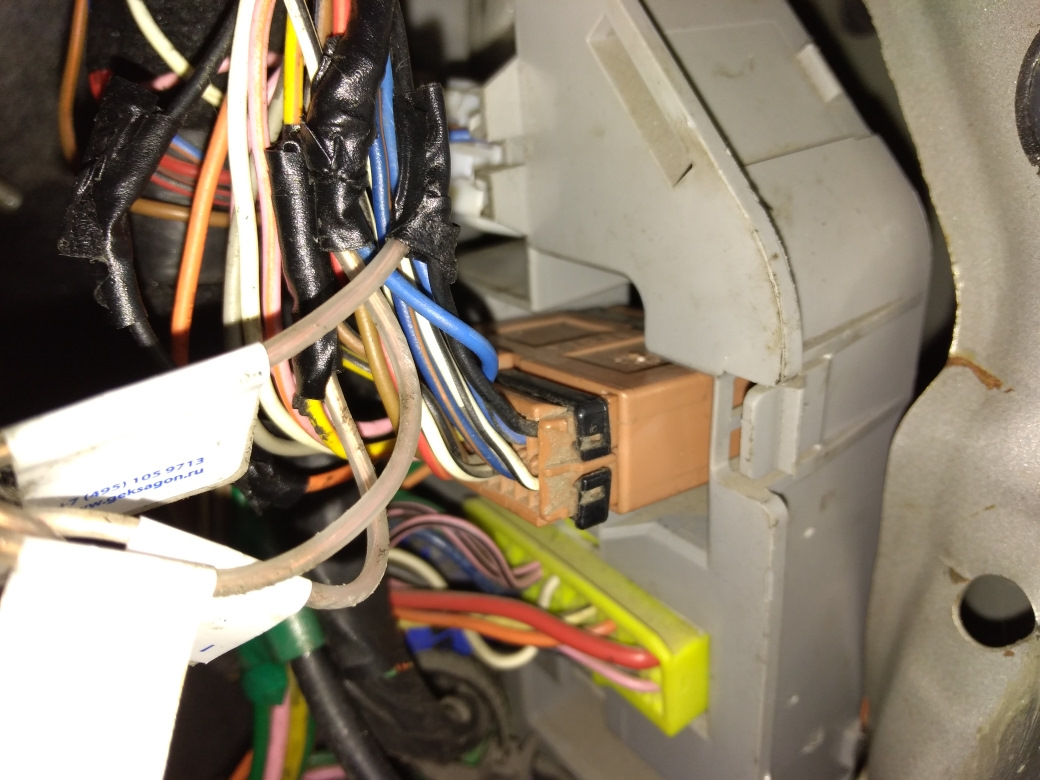

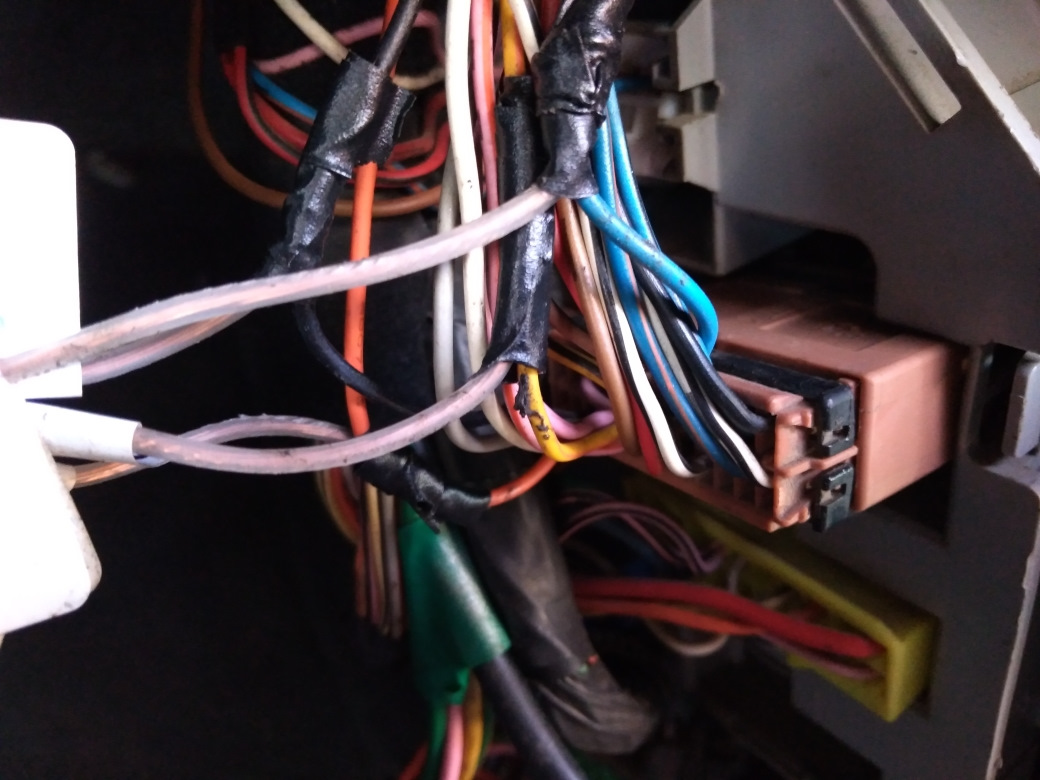

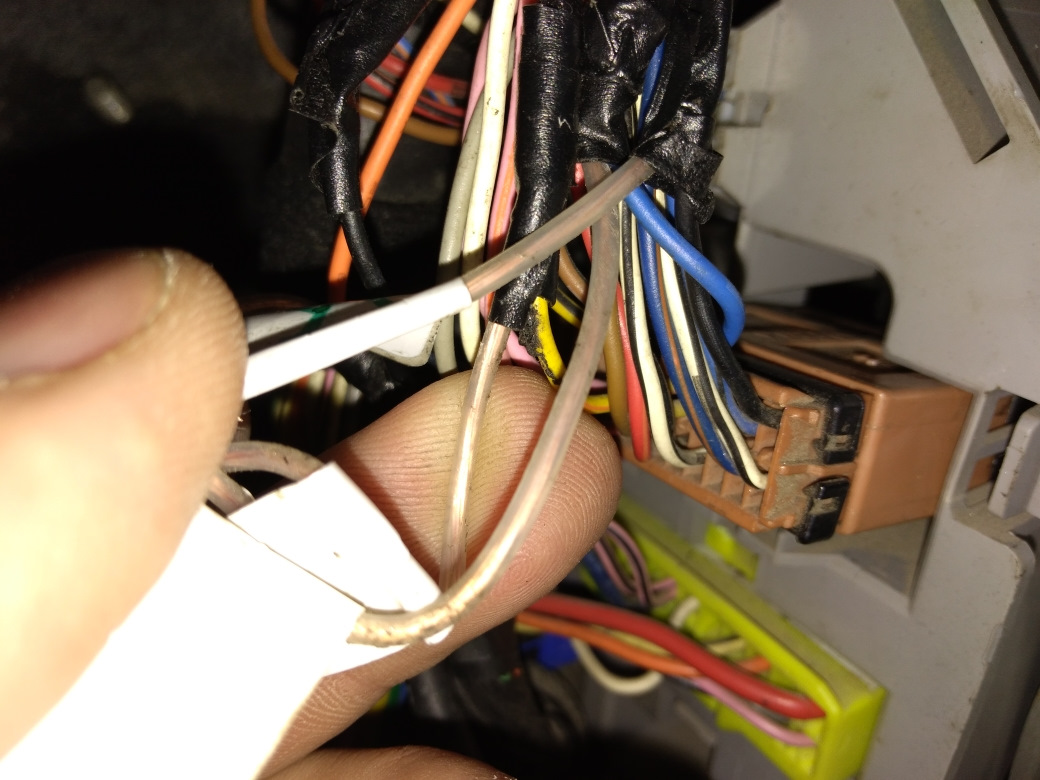

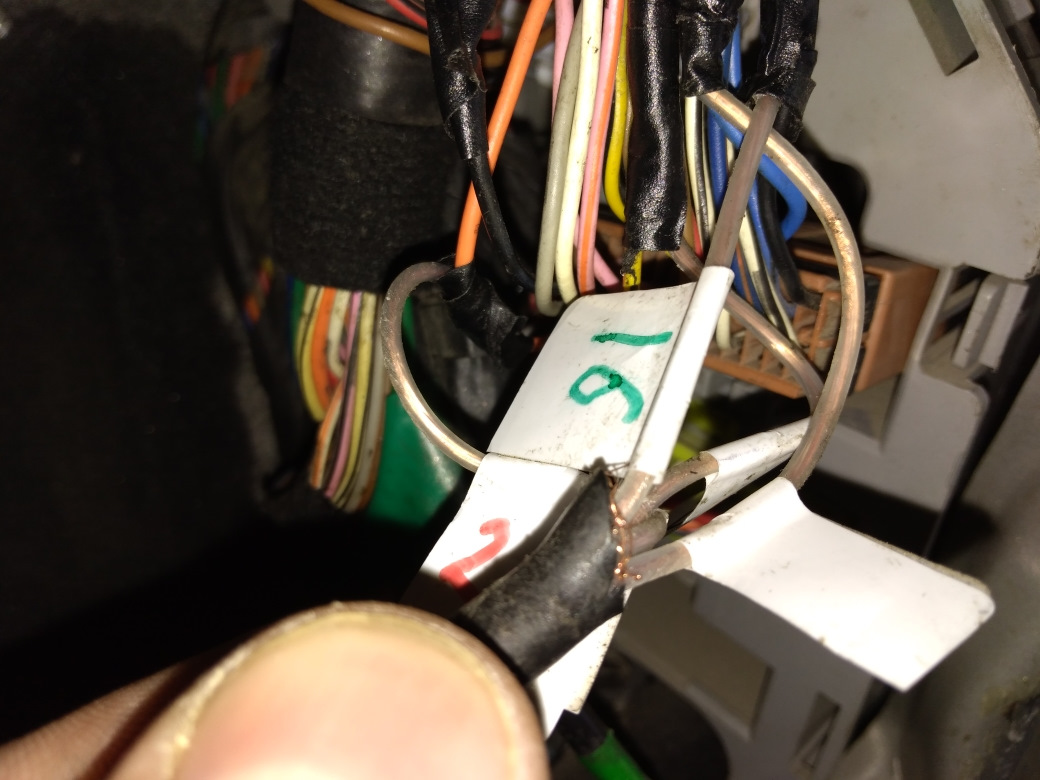

Подключил пины в ЭБУ, подключил провода к блоку МС231, все делал по данной схеме.
Found on photo: CF211

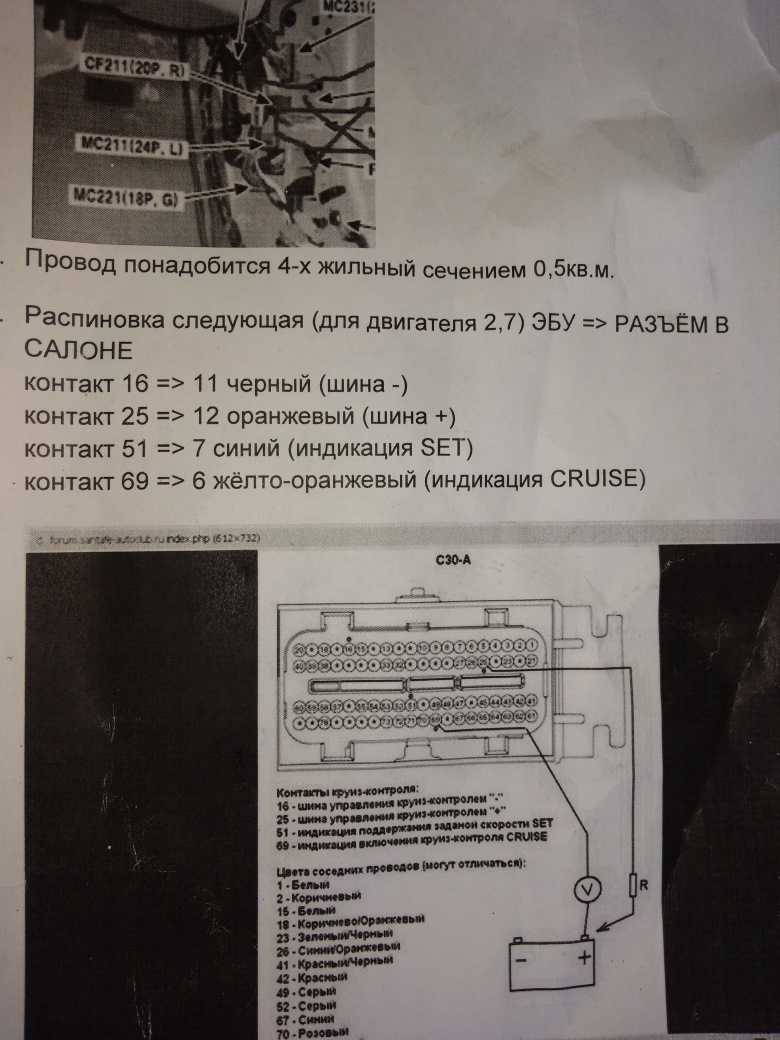

Насколько выяснял до этого, распиновка следующая (для двигателя 2,7) ЭБУ => РАЗЪЁМ В САЛОНЕ
контакт 16 => 11 черный (шина -)
контакт 25 => 12 оранжевый (шина +)
контакт 51 => 7 синий (индикация SET)
контакт 69 => 6 жёлто-оранжевый (индикация CRUISE)
Так и подсоединил.
Сделал пока на скрутку, заизолировал, прокатился на скорости больше 40 км\ч, круиз не включается, индикация не появляется.
Черных провода в колодке МС231 — 2 шт. пробовал цепляться к обоим.
Что я сделал не так?
Кто подключал помогите советом.
Comments 24
Согласен, я про проводку в руле именно… Там она разная от дореста и реста по пинам. Я к тому что у кого не будет работать круиз, смотрели ещё этот узел дополнительно 🙂🤝
Знаю что машина продана, но для тех кто будет устанавливать круиз: помимо правильного подключения основной проводки смотрите на распиновку шлейфа, который установлен внутри руля. Есть на рест и дорест проводки, а там распиновка принципиально разная (зависит к каким кнопкам подключается)
Вот тут добрый человек всё подробно расписал.
www.drive2.ru/l/609852921512751725/
Ну так у меня и указана про подключение на дорест — распиновка для двигателя 2,7, на ресте не было уже таких двигателей)))
Коль, попробуй пины в ЭБУ вставь по новой, бывает не доходят и нет контакта
Об этом же подумал Игорек, думаю прозвонить их надо, что приходит в салон увидеть. Они же с фиксатором, если всунул и высунул, считай все, держаться больше не будут.
На форуме Сида у некоторых отходили даже через некоторое время эксплуатации
отож. поэтому если дернуть то новый надо паять
У вас все правильно написано по пинам, почитайте у меня в бж, как я подключал круиз и чем руководствовался
Я так и сделал, но круиз не заработал. Ощущение что питание на него не идёт.
Еще вопрос — почему у кого то пины в ЭБУ 15 и 30, а у кого то 16 и 25?
Какие в итоге нужно подключать?
Коль, могу предложить свою машину как рабочую схему…
Чтобы посмотреть какие куда идут пины и что и куда подключать. У меня все работает, доволен как слон)))
Думал уже об этом. Надо будет пересечься.
подрулевой шлейф менял?
нужен 934902b200 или 934902B250
на 934902B100 не будет круиз работать.
У меня улитка 10 канальная, пиктограмма круиза уже загоралась ранее, когда подключал не через штатные кнопки.
934902b100 она 10 канальная но с ней не будет работать круиз.
Почему она не будет работать?если на ней 10 каналов?
Shender2005
подрулевой шлейф менял?
нужен 934902b200 или 934902B250
на 934902B100 не будет круиз работать.
Улитка стоит 93490-2B250
когда себе ставил брал инфу здесь
www.drom.ru/reviews/hyundai/santa_fe/36316/81144/
Помимо салонной проводки, ещё нужно к самому ЭБУ тянутся и там вставлять не достающие пины
Какие и куда?
По бензину не подскажу, натыкался на данную информацию при поиске установки на дизель, здесь на драйве кто то выкладывал и на сайте Санта фе клуба
Не у всех круиз зашит в ЭБУ. Когда установили кнопки при включении габаритов они светятся? Когда нажимаете кнопку on появляется индикация на приборке Cruise?
У всех круиз зашит, по крайней мере на бензине, я ранее подключал круиз через джойстик от Форда Фиесты и вел к плате джойстика еще провода от МС 231 и подавал питание, беря его от колодки под рулём и у меня появлялась надпись SET и Сruise, так что он у меня есть по любому. Вот и сейчас мысли, что питание не подается, хотя кнопки светятся при включении габаритов. Думаю может на улитке какие то дорожки не работают, но тогда бы и подсветка наверное не горела.
